Схема и пошаговая инструкция, как в ванной подключить зеркало с подсветкой

Классификация изделий

Несмотря на то, что любое зеркало с подсветкой, приобретенное или сделанное своими руками, выполняет одни и те же функции, разные модели могут кардинально отличаться друг от друга. При выборе оптимального варианта необходимо учитывать назначение предмета, подходящую форму, размер, способ расположения. Немаловажен и материал, из которого изготовлена рама, а также вид выбранного освещения. Различные модели можно посмотреть и выбрать на сайте зеркаласподсветкой.рф.

По назначению

Для того чтобы иметь возможность рассмотреть себя в полный рост, нужно выбирать большое напольное зеркало. При необходимости конструкцию можно вращать или переставлять с одного места на другое. Единственное, что нужно учитывать при этом — длину электрического провода.

Для визажиста лучше выбрать настольное зеркало. Оно считается наиболее удобным для выполнения качественного макияжа. В зависимости от выбранной формы и метода монтажа изделие может быть встроенным в мебель — совмещенным со столешницей, в виде трюмо или трельяжа. При условии использования конструкции не в профессиональных целях его стоит расположить в спальне или гардеробной комнате.

Настенные модели практичны, мобильны и компактны. Они занимают мало места и могут быть установлены в любом помещении. Чтобы минимизировать риск повреждения зеркального полотна, следует выбирать надежные крепления, доверить монтаж специалисту.

Напольное
Настольное
Встроенное в мебель
Настенное

По форме

Приобрести готовое или сделать своими руками зеркало с лампочками можно совершенно любой формы. При этом нужно ориентироваться не только на собственные предпочтения, но и на особенности интерьера комнаты. Нестандартные изделия не столько функциональны, сколько декоративны. Косметическое зеркало в виде сердца или конуса не создаст должное освещение, поэтому подобные варианты используются очень редко. Более распространено круглое или овальное изделие. Такие модели занимают мало места, идеально подходят для ванных комнат.

Самым востребованным и практичным является квадратное или прямоугольное зеркало. Оно на 100 % справляется со своей задачей, при этом вписывается в любой стиль, делает комнату визуально шире, светлее. При использовании деревянных рам именно этой форме отдают предпочтение большинство производителей.

Нестандартное зеркало
Круглое
Овальное
Прямоугольное
Квадратное

По размеру

Несмотря на общепринятые стандарты, зеркало с подсветкой для макияжа может быть любого размера. При изготовлении изделия своими руками следует выбирать диапазон от 30 х 40 см до 60 х 120 см. В ином случае зеркало получится либо слишком маленьким, либо чрезмерно большим. Параметры конструкции, в первую очередь, зависят от комнаты, где оно будет установлено:

1. Для прихожей оптимальный вариант — большое, напольное или настенное зеркало, которое позволит увидеть себя в полный рост.
2. В ванную комнату разумно выбирать немассивные, настенные изделия любой формы, при условии размещения на высоте 35–40 см от раковины.
3. Для спальни стоит изготовить гримерное зеркало настольного типа шириной не более 45 см при высоте столешницы порядка 75 см.

Большое
Стандартное
Маленькое

Как сделать зеркало с подсветкой светодиодной лентой по периметру своими руками

Главное, о чем следует помнить при установке подсветки для зеркала в ванную – применять светодиодная ленту с клемма соединением, обеспечивающим повышенную влагозащиту класса IP 68.

Основной принцип установки ламп – это расположение их таким образом, чтобы свет был мягким и рассеянным, а не направленным.

Необходимые материалы:

• 4 доски желаемых размеров;
• 18 штук патронов Е 14 и внешним диаметром 27,5 мм;
• вилка;
• кабель для вилки;
• выключатель;
• клей с меткой «mirror» или жидкие гвозди;
• мебельный лак или краска;
• крепления на стену;
• уголки;
• саморезы;
• перо 28 мм;
• защитные перчатки для рук.

Можно заказать зеркало без обрамления на производстве или использовать домашнее. Толщина его должна быть не менее 4 мм.

Рамка для зеркала своими руками

Пошаговый порядок действий при монтаже зеркала с подсветкой своими руками:

• необходимо создать примерный чертеж конструкции;
• симметрично разметить места для сверления отверстий под патроны согласно созданному чертежу;
• скрепить рамку алюминиевыми уголками по ранее размеренному чертежу.

Как подключить светильник или светодиодную ленту на рамку

Потребуется 8 или 9 часов работы для следующих шагов:

сверления отверстий по размеченным точкам для лампочек;

если планируется использование лед ленты, то предварительно необходимо установить блок управления на скрытой стороне конструкции, а саму ленту наклеить на видимую часть по периметру зеркала (по контуру);

• создания фаски шириной 20 мм и глубиной 5 мм для последующей вклейки стекла;
• зачистка фаски наждачной бумагой.

Далее конструкция собирается на уголки для проверки всех размеров. Если размеры всех деталей совпадают – она склеивается клеем. Раму рекомендуется прокрасить мебельным лаком или краской.

Схема подключения через выключатель на проводе

А что делать, когда конструкция бра не позволяет разместить внутри корпуса
дополнительный выключатель на цепочке или просто такового нигде нет в наличии?

В этом случае данный выключатель, но уже немного другой конструкции, можно установить непосредственно на шнуре питания.

Перед монтажом разберите такой проходной переключатель, выкрутив шурупы с тыльной стороны. Под крышечкой вы увидите два контакта.

По аналогии
с подключением через цепочку сюда нужно завести фазу. Берете двухжильный гибкий
провод ШВВП 2*0,75мм2 необходимой длины и зачищаете изоляцию с обоих концов.

При этом
жилы на конце, где будет устанавливаться переключатель, необходимо зачистить на
разной длине. Один из проводников подключаем к одному контакту, а другой – ко
второму.

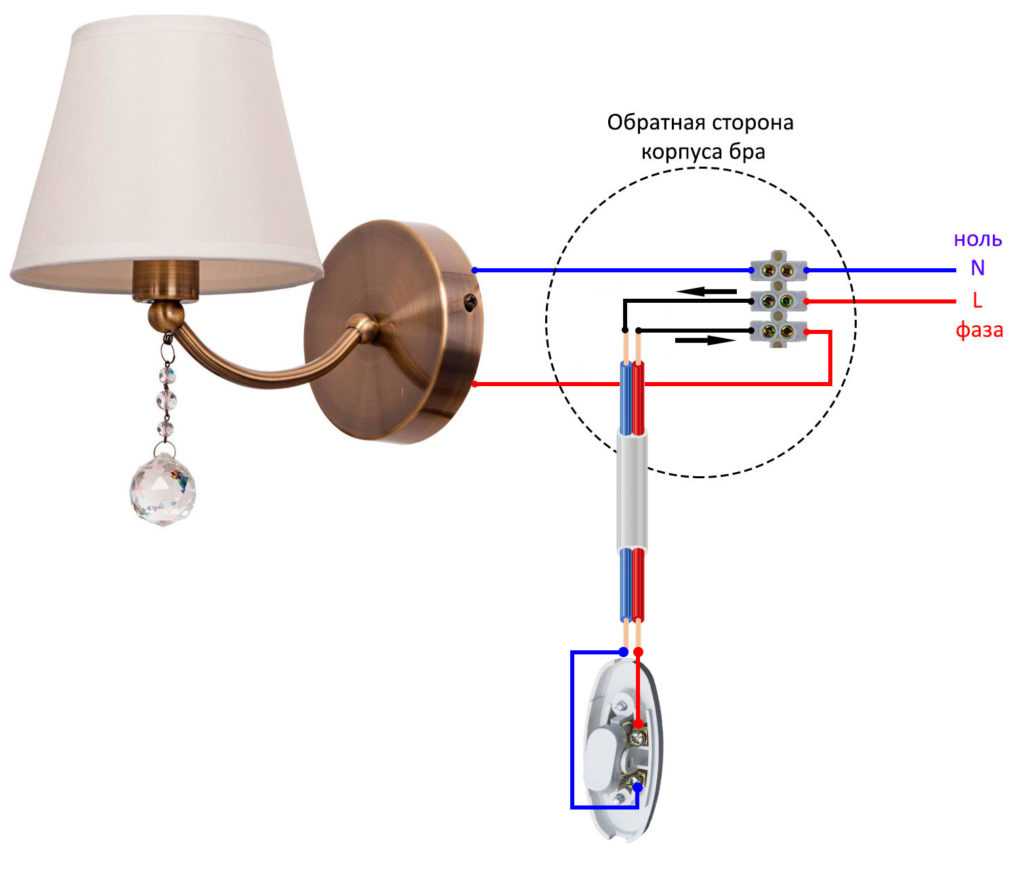

Сам шнур заводим внутрь корпуса бра и здесь же производим коммутацию всех проводников между собой. Подключение можно сделать опять же через клеммники.

Ноль по
старинке идет напрямую. Фаза по одной жиле шнура сначала спускается вниз к
переключателю, а затем через вторую жилу возвращается обратно в бра.

А что
делать, если вы хотите установить светильник в новом месте, где вообще ранее не
закладывалась под это дело проводка, но зато недалеко присутствует розетка?

Дабы не
срывать обои и не штробить заново стены, можно просто смонтировать бра над
розеткой и подключиться к ней через вилку. С одной стороны шнура подключаете
вилку, другой конец заводите в бра, а посередине устанавливаете проходной
переключатель.

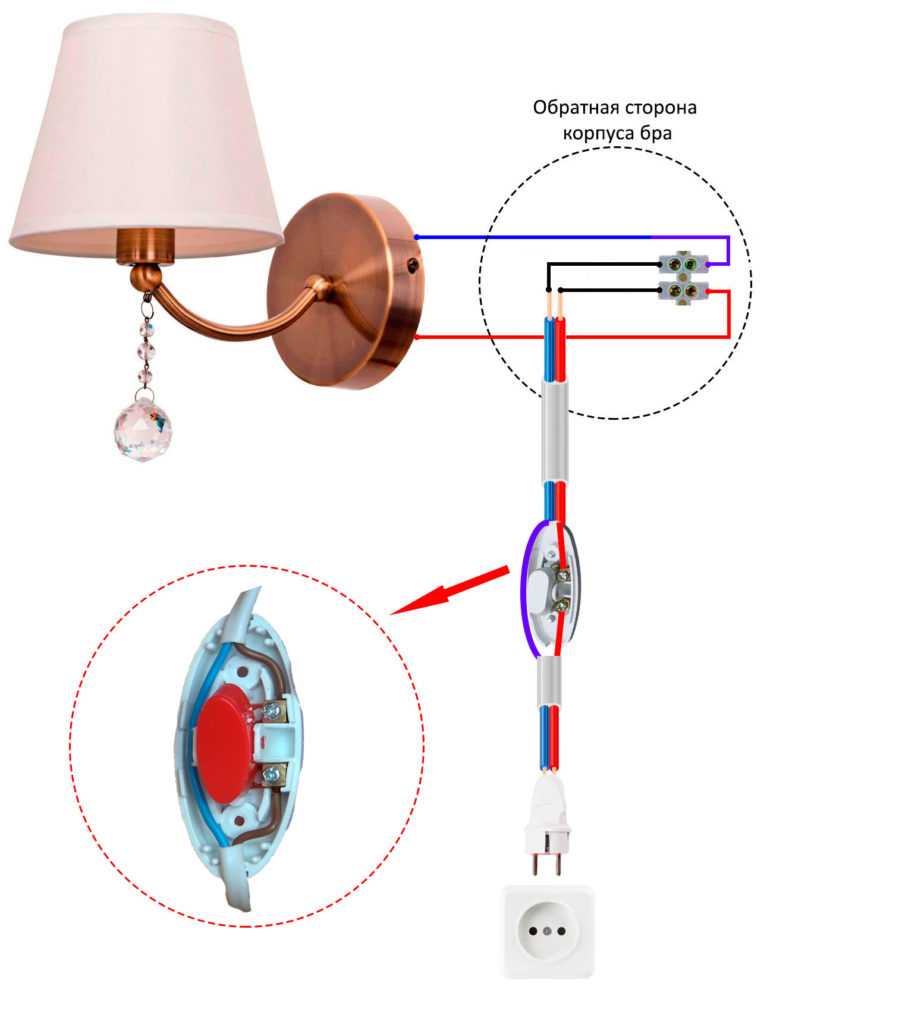

Получается
вот такая схемка:

Со стороны
это выглядит не очень красиво, но если розетка будет где-нибудь спрятана, а на
виду останется только шнурок с выключателем, то картинка немного меняется.

Самое
главное на вилке и розетке не забудьте отметить с какой стороны находится фаза.
Потому что выключатель должен разрывать именно ее.

Перевернете
вилку и это может закончиться весьма печально. В этом случае на шнуре
рекомендуется монтировать переключатель, который одновременно разрывает сразу
два проводника, как фазный, так и нулевой.

Тогда не придется каждый раз запоминать в каком положении было все подключено изначально, и опасаться, что напряжение после отключения все еще присутствует на патроне лампочки.

Особенности монтажа

Выполняя в помещении ремонтные работы по установке дополнительного освещения в целях экономии трудовой нагрузки (не надо выполнять штробирование стен), необходимо знать, что для прокладки проводов есть схемы включения осветительного устройства, которые дают ответ на вопрос, как подключить выключатель от розетки, но и в этом случае все работы имеют свои тонкости.

1. Все провода в помещении необходимо проводить только по схеме и прямыми линиями по вертикали или по горизонтали.Схема подключения выключателя от розетки
2. В деревянных домах необходимо исключить в процессе прокладки проводов их взаимодействие с деревянными стенами, электропроводка прокладывается по специальным изоляторам.Прокладка электропроводки по специальным изоляторам
3. Скрытая проводка выполняется в каменных или построенных из железобетонных плит домах по сделанным в них штробам (каналам).Скрытая проводка в штробах

В процессе ремонта применяются двухжильные или трехжильные электрические провода, в которых по одной жиле идет фаза, по другой ноль, если жилы три, то по третьей еще и заземление.

Какой материал и инструмент нужен для проведения работ?

Для проведения работ по установке дополнительного освещения в помещении необходимо иметь следующий инструмент и расходный материал:

• устройство, при помощи которого можно обесточить электрическую цепь;
• электрическую проводку такого же сечения и исполнения (алюминиевая или медная жила), которая стоит во всем помещении, доме или квартире;
• распределительные коробки, в которых производим соединение;
• отвертка с индикатором, показывает наличие фазы или ее отсутствие;
• пассатижи и бокорезы, при помощи которых будет проводиться соединение;
• изолента для закрытия поверхности скруток;
• крепеж и материал для выполнения работ по деревянной поверхности (гофра или металлическая полоса);
• для монтажа выключателей – подрозетники;
• при необходимости выполнения штроб понадобится перфоратор.

Набор инструментов

Кроме подготовки инструмента и материала, нужного в работе, надо изначально нарисовать схему электрического подключения выключателя и определиться с местом, где он будет стоять, а также рассчитать сечение жил для дополнительной нагрузки.

Как выбрать электропровода?

Специалисты рекомендуют правильно выбирать сечение жил, которым будет подключен выключатель, этим можно значительно понизить вероятность возгорания электропроводки, для этого необходимо выполнить несколько условий:

1. Надо знать, какой мощности будет светильник, подключаемый через выключатель. С применением формулы: мощность = ток × напряжение, можно найти значение номинального тока, в однофазной сети напряжение принято считать 220 вольт.
2. Зная величину номинального тока, по таблице можно выбрать провод нужного сечения.

Таблица:

Таблица для выбора провода нужного сечения

Как правильно выбрать выключатель?

Для того чтобы правильно выбрать выключатель, надо понимать, что в его конструкцию входит токоприемник и прерыватель электроцепи. Промышленность предлагает следующие виды таких устройств:

• выключатель на две лампочки, клавишный;Двухклавишный выключатель
• устройство для проходного включения источника потребления электричества;

Схема подключения проходного выключателя

• сенсорные выключатели;Сенсорные выключатели
• прерыватели электроцепи импульсного действия.

Все включающие устройства имеют одинаковый принцип подключения электрических жил, но могут иметь различные крепления контактов с ними, некоторые изделия требуют специального инструмента или крестовой отвертки.

Установка выключателя-цепочки в бра

Итак, что мы
имеем на начальном этапе работ? У нас есть настенное бра под одну лампочку
(первый вариант), из корпуса которого выходят два провода.

Если у вас светильник двухрожковый, то проводов уже будет 4 штуки (свои ноль и фаза на каждый патрон). Чаще всего провода отличаются по цвету.

Сама цепочка
устанавливается всегда снизу, а минивыключатель-кнопка встраивается в корпус с
обратной стороны и как бы прячется между стеной и бра. Визуально ее никак не
видно.

Для закрепления выключателя в корпусе придется рассверлить отверстие в ободке.

При этом не забудьте снять плафон, чтобы случайно не повредить светильник.

Отверстие
лучше сверлить поэтапно, начиная со сверла малого диаметра, постепенно расширяя
его размер. Если сделаете отверстие чуть больше необходимого, то стягивающее
кольцо-гайка может просто проскочить сквозь него.

Далее в
отверстие вставляется резьбовая часть выключателя и снаружи затягивается
гайкой.

А что делать, если ободок бра оказался слишком узким и на нем не получается закрепить выключатель? В этом случае его придется вклеить чуть ближе середины бра, в более глубоком месте, дабы он не касался стены.

Для жесткой
фиксации используйте клей жидкие гвозди (только не тот, что для потолочных
плинтусов) или эпоксидку.

При этом обратите внимание, в ободке недостаточно просто просверлить отверстие и просунуть через него цепочку!

Дело в том, что внутренняя часть заводской стягивающей гайки выполнена в виде гладкого конуса, через который и бегает шнурок.

Это позволяет ему не цепляться за острые грани просверленного отверстия. Сделаете иначе, и цепочка у вас долго не проживет и быстро порвется.

Поэтому
ободок придется просверлить максимально возможным сверлом и эту гайку-кольцо с
конусом вклеить с внутренней стороны.

Типовой пример объединения розетки и выключателя в одном блоке

Часто в коридоре или прихожей возникает необходимость объединить точку подключения к сети (розетку) и выключатель нескольких групп освещения. Такой способ решает несколько задач:

• Разветвленная розеточная сеть в коридоре обычно не нужна: нет постоянно используемых электроприборов. Тем не менее есть необходимость подключать пылесос, или зарядное устройство. К тому же, в прихожей может быть установлен базовый блок радиотелефона.
• Места на стенах в этом помещении мало, установлены гардеробные шкафы, зеркало, вешалка. Часть коридора обычно занята входным распределительным щитом и прибором учета (счетчиком). Поэтому компактное размещение коммутационного оборудования — ключевой вопрос.
• При объединении розетки и выключателя, экономится проводка, не требуется установка дополнительной распределительной коробки.
• Если вы дополнительно подключаете второе устройство: выключатель к розетке, или наоборот, нет необходимости портить стену, организовывать маршрут для силового кабеля. Подключение производится с минимальным воздействием на помещение.

Как видно на иллюстрации, для реализации всей схемы потребуется один защитный автомат (в щитке его можно назвать «коридор: освещение, розетка»), и одна распределительная коробка.

Нулевая шина N (голубой цвет) проходит своеобразным транзитом на группы освещения и в розетку. Заземление PE заводится в корпус розетки, и (если одна из групп освещения находится в ванной комнате) в корпус светильника. Фаза после автомата, через распределительную коробку подключается к розетке. Расключение происходит в подрозеточнике. При этом используется любая клеммная колодка: например, WAGO.

Небольшим участком провода соединяется фазная клемма в розетке и входная клемма двухклавишного выключателя. Далее, от выходных клемм прокладывается фаза на каждую группу освещения.

Такая схема обычно применяется при проектировании, поскольку все равно придется прокладывать кабели на разные группы освещения. Если такое решение является дополнительным, вы не устанавливаете дополнительные коробочки. Отверстие для выключателя или подрозетника проделывается рядом с уже смонтированным прибором. Останется лишь проложить дополнительную проводку.

Если есть необходимость развести розетку и освещение на разные автоматы защиты (например, применяется силовая розетка для мощного электроприбора), заведение фазы выполняется по разным силовым линиям.

Использовать дополнительную распределительную коробку не нужно, фазный провод проходит через нее транзитом, без расключения.

В любом случае, при таком способе монтажа экономится и проводка, и площадь на стене. Для примера, посмотрим классический вариант подключения розетки и выключателя к распределительной коробке.

Проложено два маршрута кабеля, расключение в распределительной коробке. Глядя на схему, становится очевидным, что подключение выключателя напрямую к розетке более рационально.
