Подключение электроплиты: 4 жилы вместо 3 жил

Подключение менее мощной электроплиты

Электроплиту, модель которой указана далее на изображении, подключаем к сети 220 В.

Мануал плиты

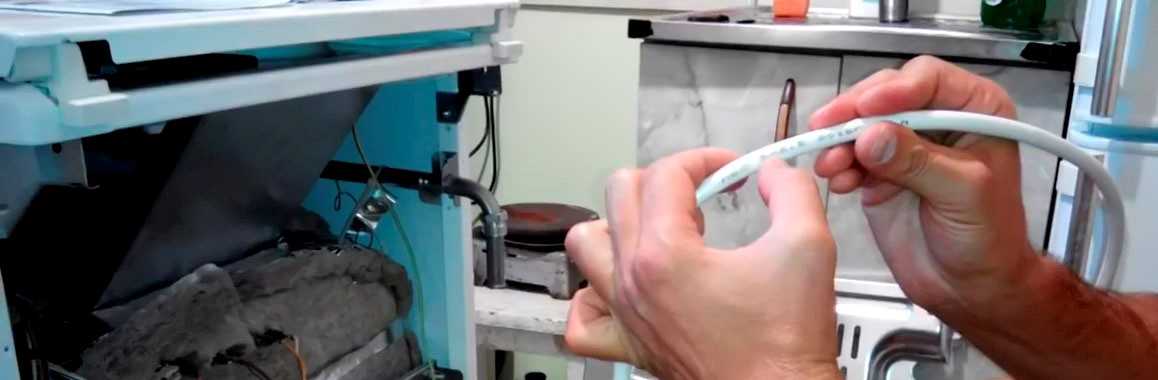

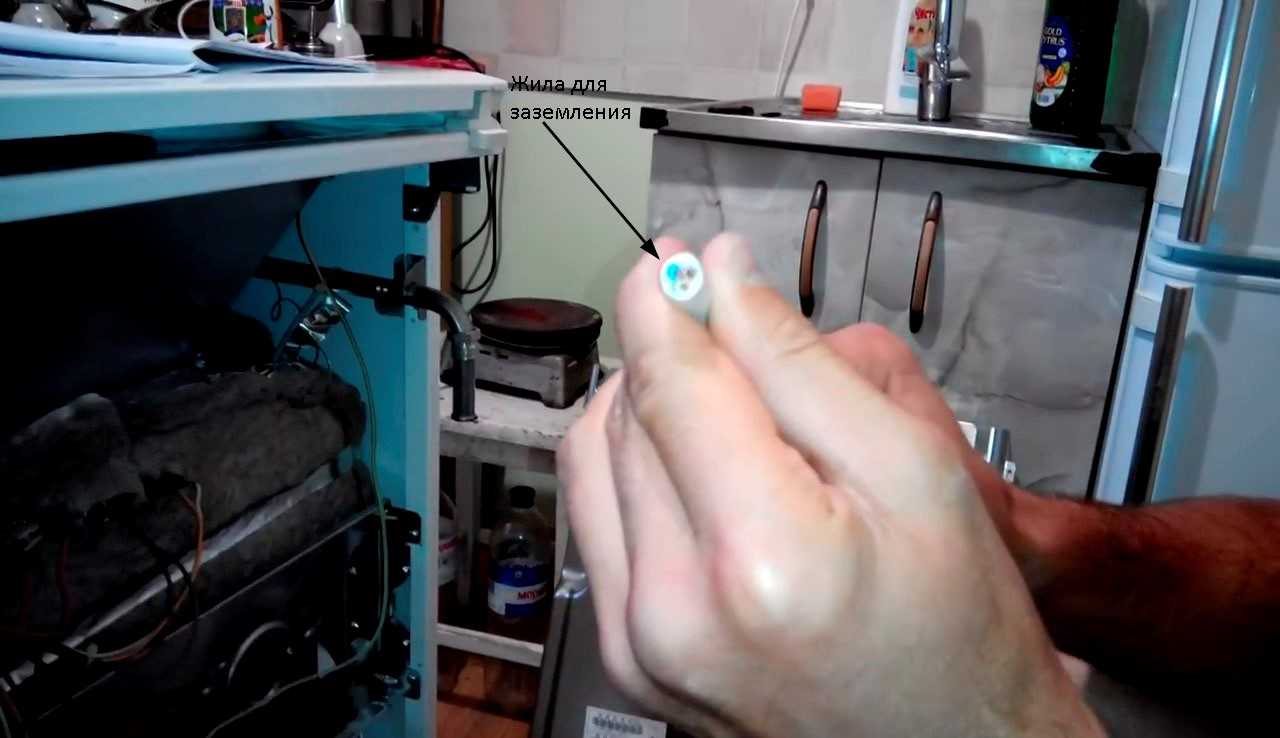

В поставке этой модели кабель для электроплиты не предусмотрен. Поэтому при покупке рекомендуется задать вопрос о шнуре продавцу, если он сам не комментирует эту опцию. Если выбранная электроплита поставляется без шнура, лучше сразу купить кабель для подключения электроплиты, основываясь на данных таблицы, приведенной выше. Напоминаем, какой кабель нужен для присоединения к сети 220 В. Он должен содержать три жилы, одна из которых, с желто-зеленой окраской, предназначена для заземления.

Эта модель потребляет примерно 4 кВт электрической мощности. Кабель для нее показан на изображениях далее.

Провод
Сетевой кабель 4 кВт

Чтобы кабель располагался ближе к стене и не мешал, рекомендуем использовать угловую вилку.

Угловая электрическая вилка

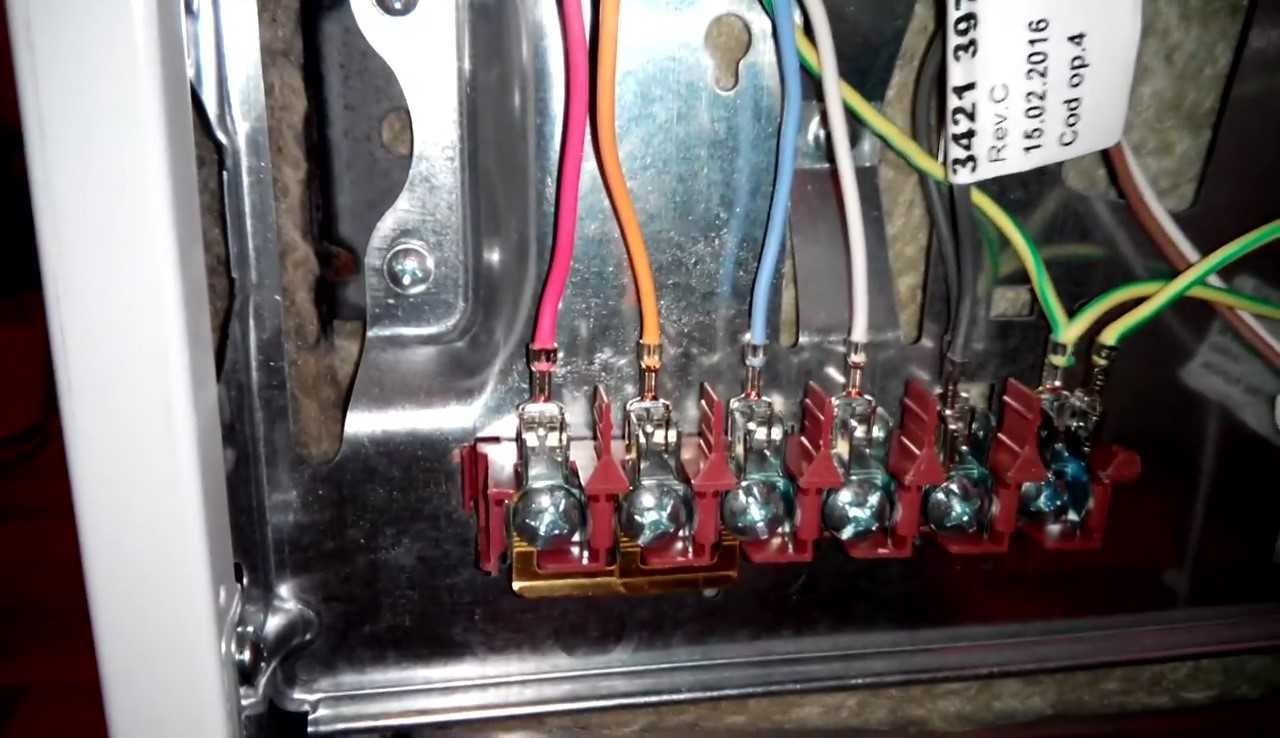

Перед тем как подключить электроплиту, снимается задняя крышка. Под крышкой расположена монтажная колодка, которая применяется во всех электроплитах.

Клеммная колодка

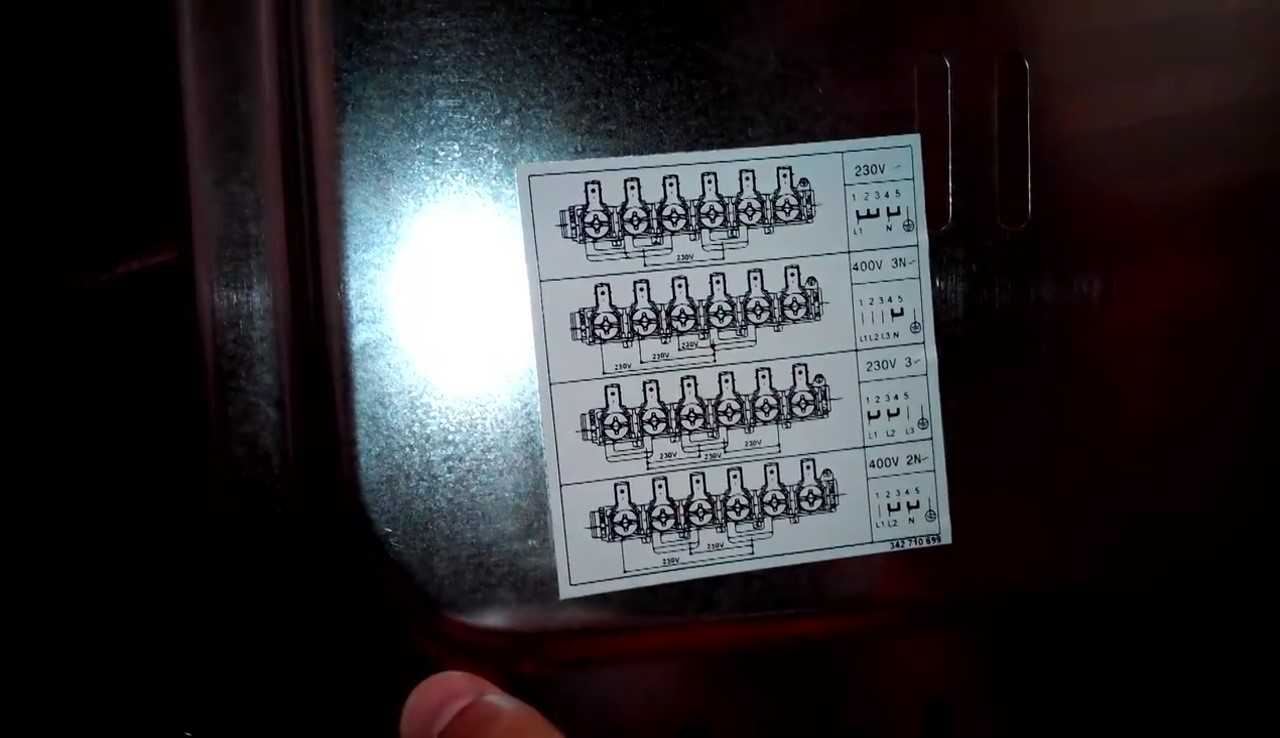

Крайняя правая клемма предназначена для заземления. Это видно по цвету изоляции присоединенных проводов. Остальные клеммы пронумерованы, для того чтобы можно было выполнить соединения в зависимости от разновидности электросети. Для этого на задней крышке приклеен шильдик с изображениями соединений для каждой из сетей.

Шильдик

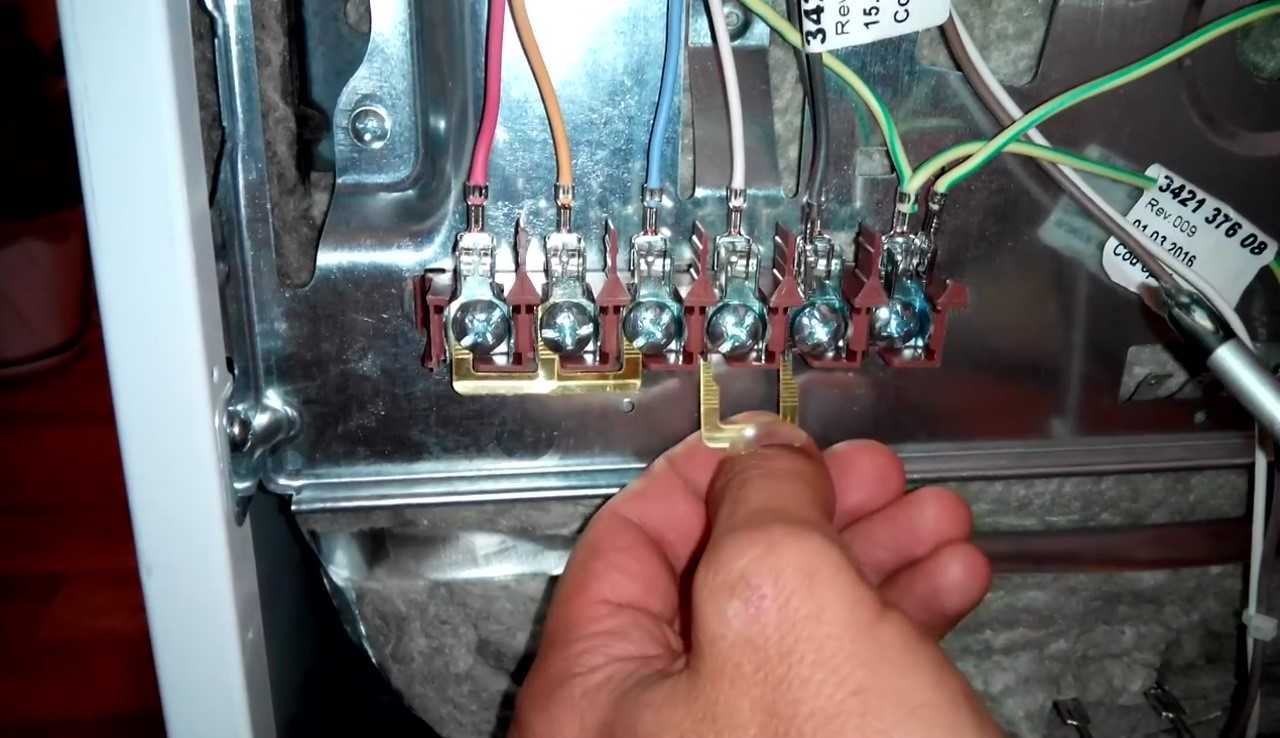

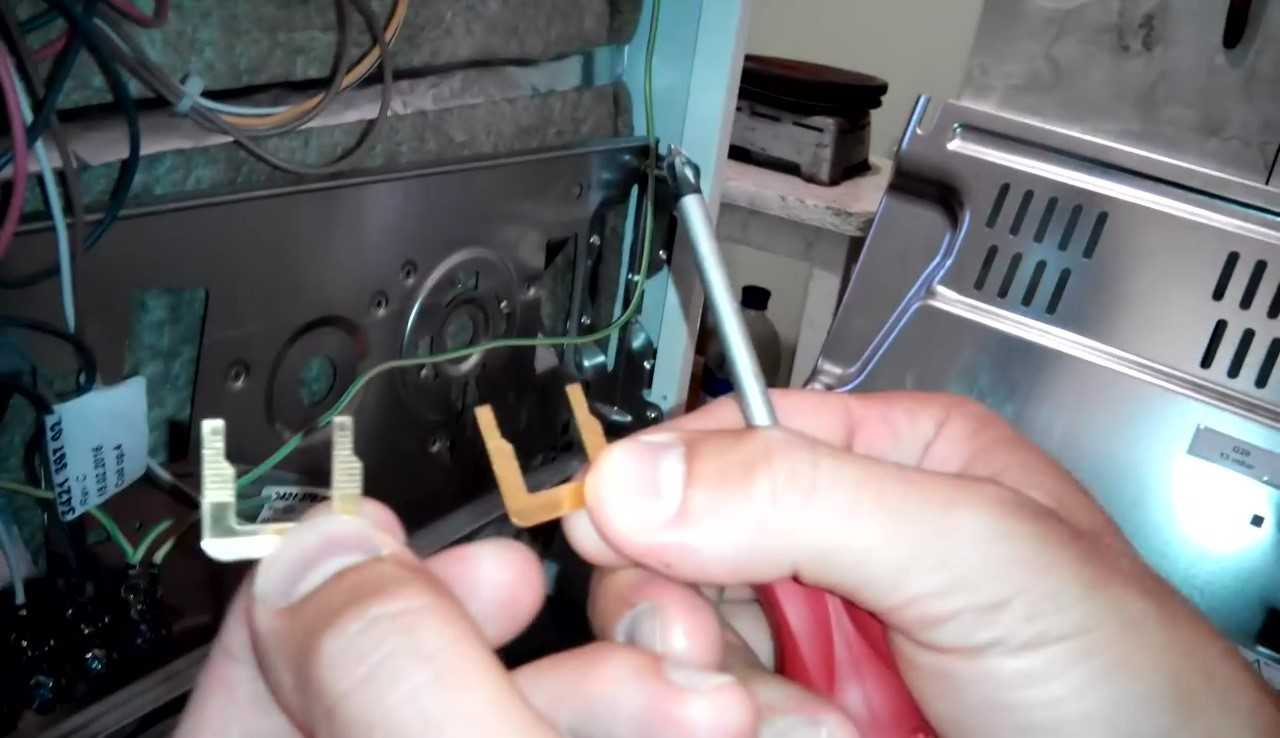

На изображении видны соседние клеммы, которые соединены между собой. Для этих соединений используются перемычки, которые должны быть в комплекте поставки. Обычно они все вместе установлены в клеммной колодке. Их нужно снять и смонтировать в соответствии с выбранным соединением применительно к имеющейся электросети. Для установки немного откручиваются винты клемм так, чтобы перемычка вошла под шляпку винта. И после размещения перемычки винт закручивается до упора.

Монтажные перемычки
Инсталляция перемычек

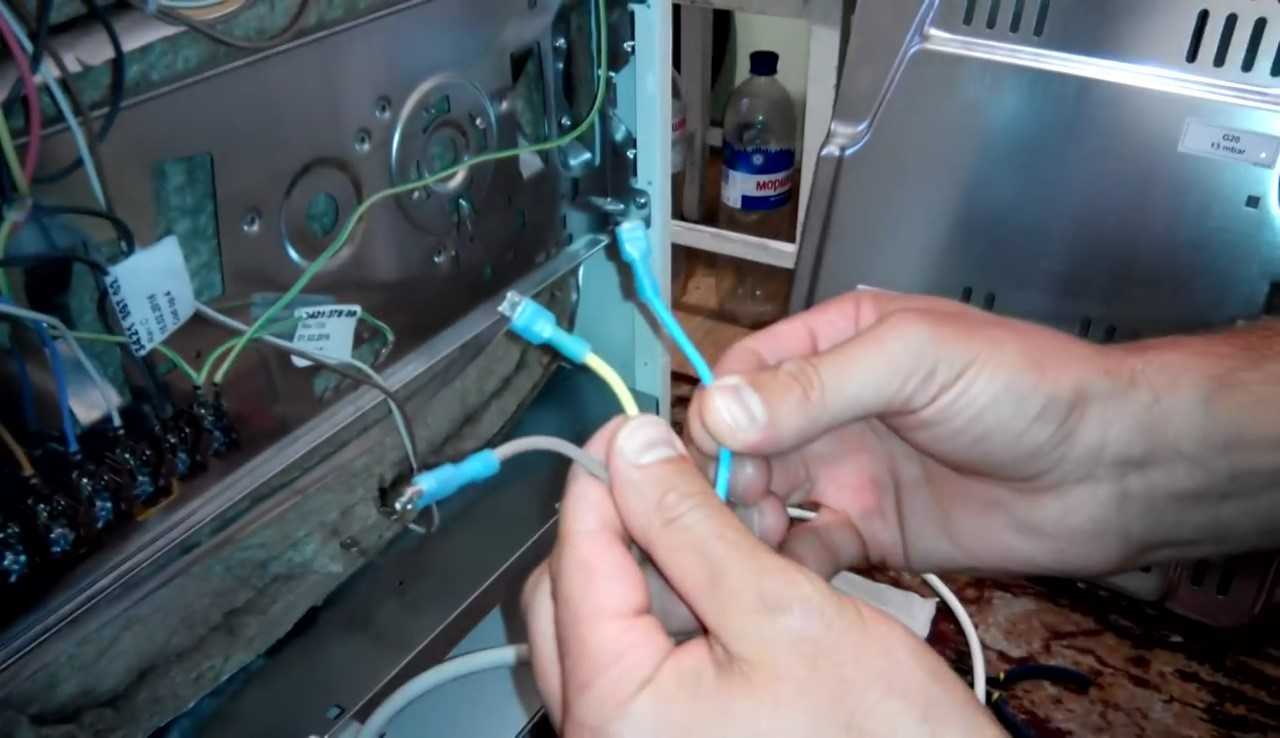

Жилы соединительного шнура присоединяются к клеммам колодки способом, зависящим от мощности электроприбора. В данном случае на колодке предусмотрены разъемы. Их ответные части были куплены и присоединены к жилам шнура. Если бы мощность электрической плиты была больше, то для соединения жил следовало бы применить зажим винтами.

Разъемы

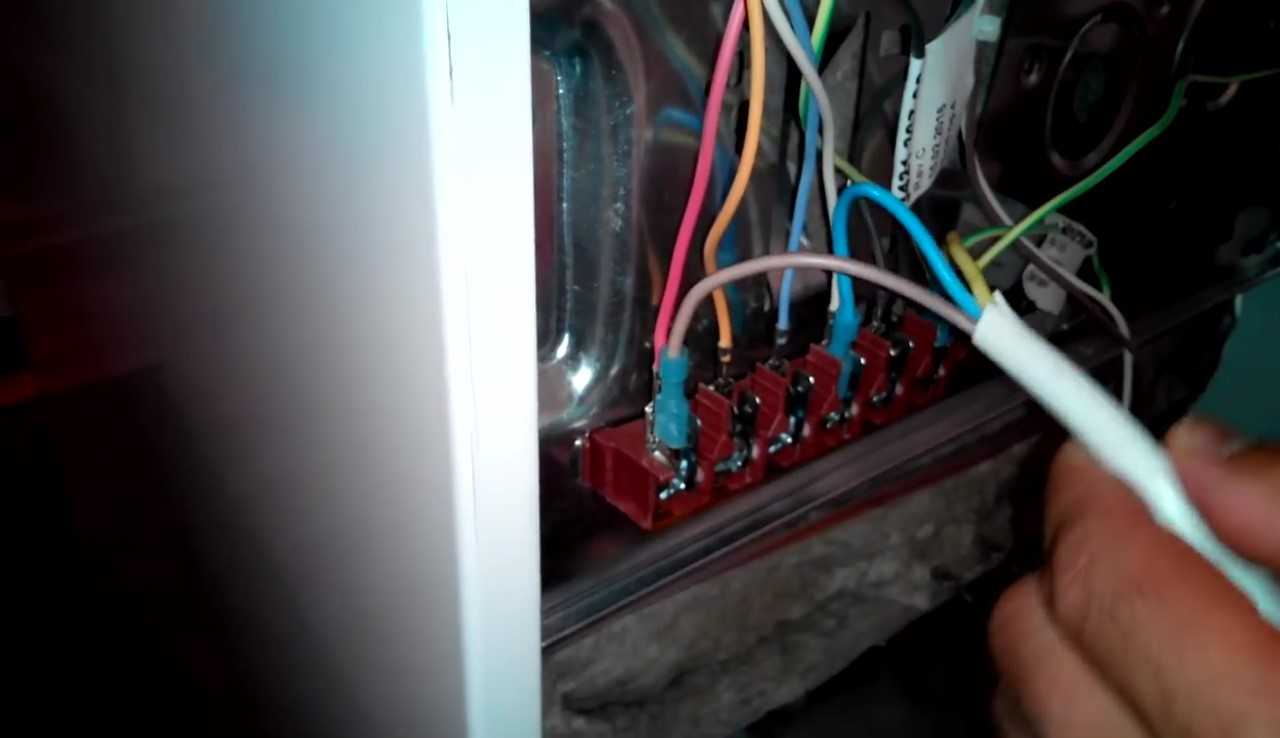

В соответствии со схемой для электрической однофазной сети присоединяем к клеммам разъемы шнура. Цвета соблюдаем в соответствии с проводами, подключенными к клеммной колодке.

Присоединение сетевого шнура

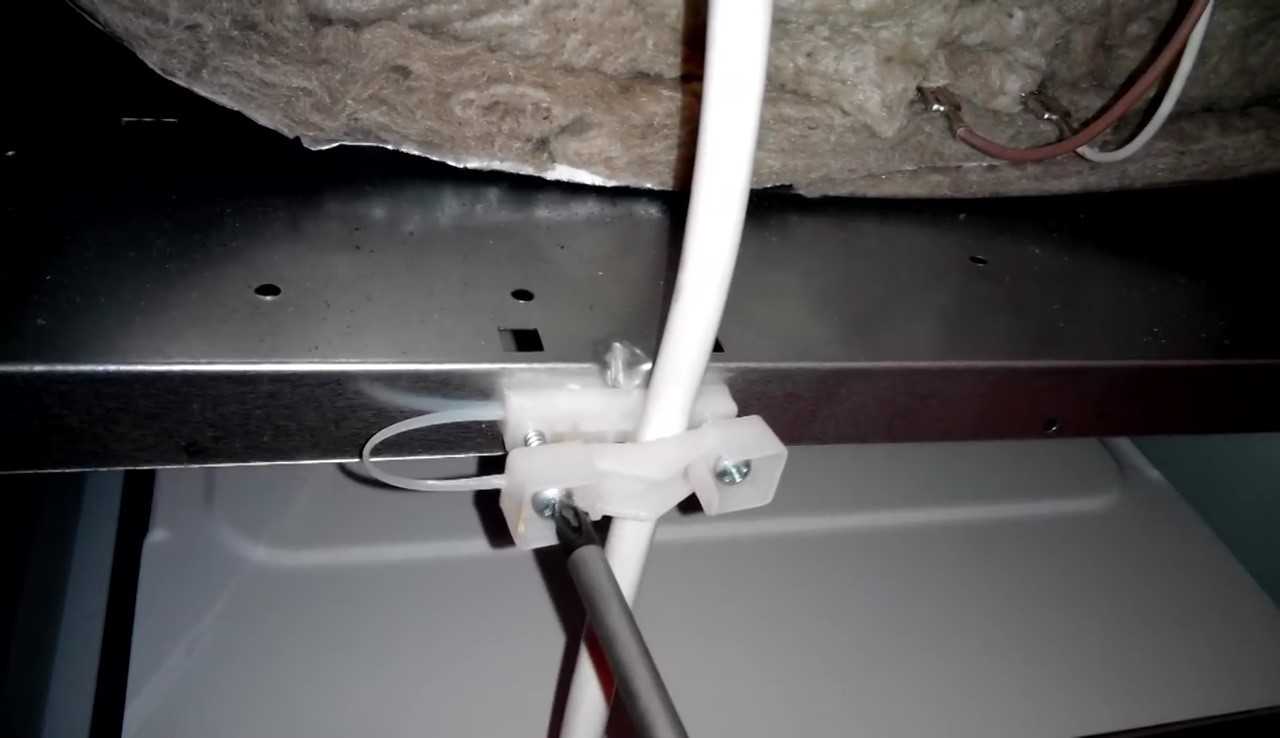

Затем зажимаем сетевой шнур колодкой, расположенной на корпусе. Усилие, приложенное к шнуру, не должно воздействовать на клеммы. Колодка, таким образом, их предохраняет.

Колодка

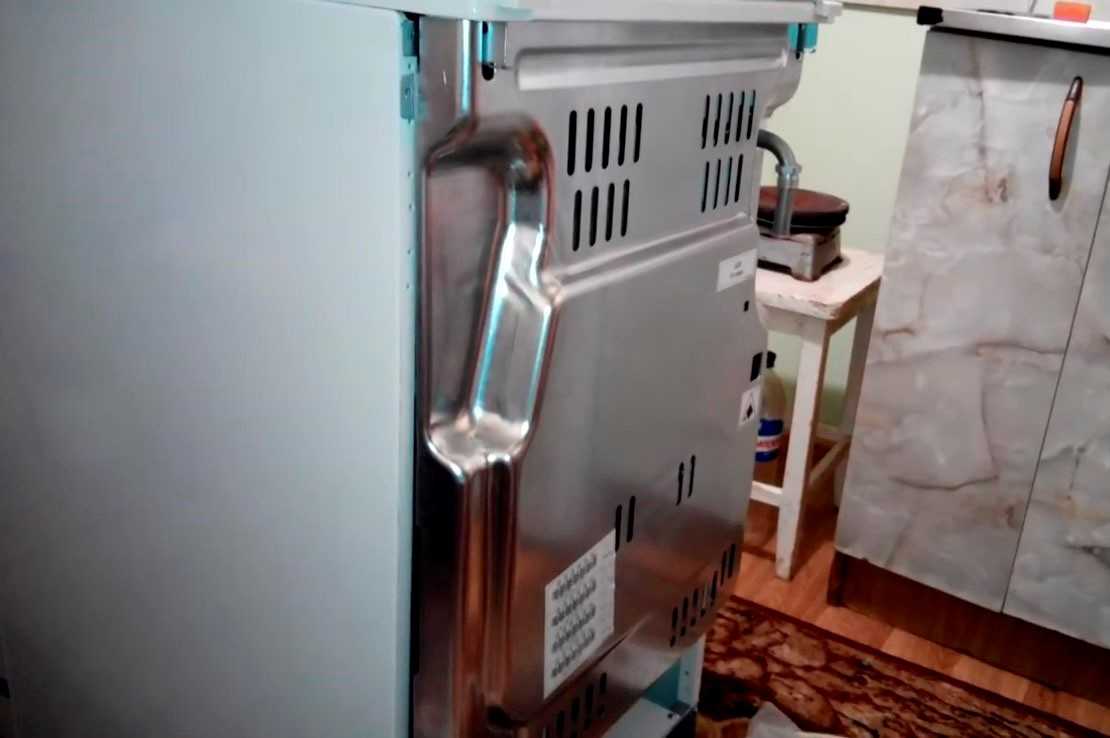

Затем устанавливаем заднюю крышку на плиту. После этого остается присоединить шнур к электрической вилке. Розетку установили до приобретения электроплитки. Она присоединена к заземлению, а также к фазному и нулевому проводу. Поэтому после этой последней операции плиту можно поставить на подготовленное место и начинать пользоваться ею.

Плита с надетой задней крышкой

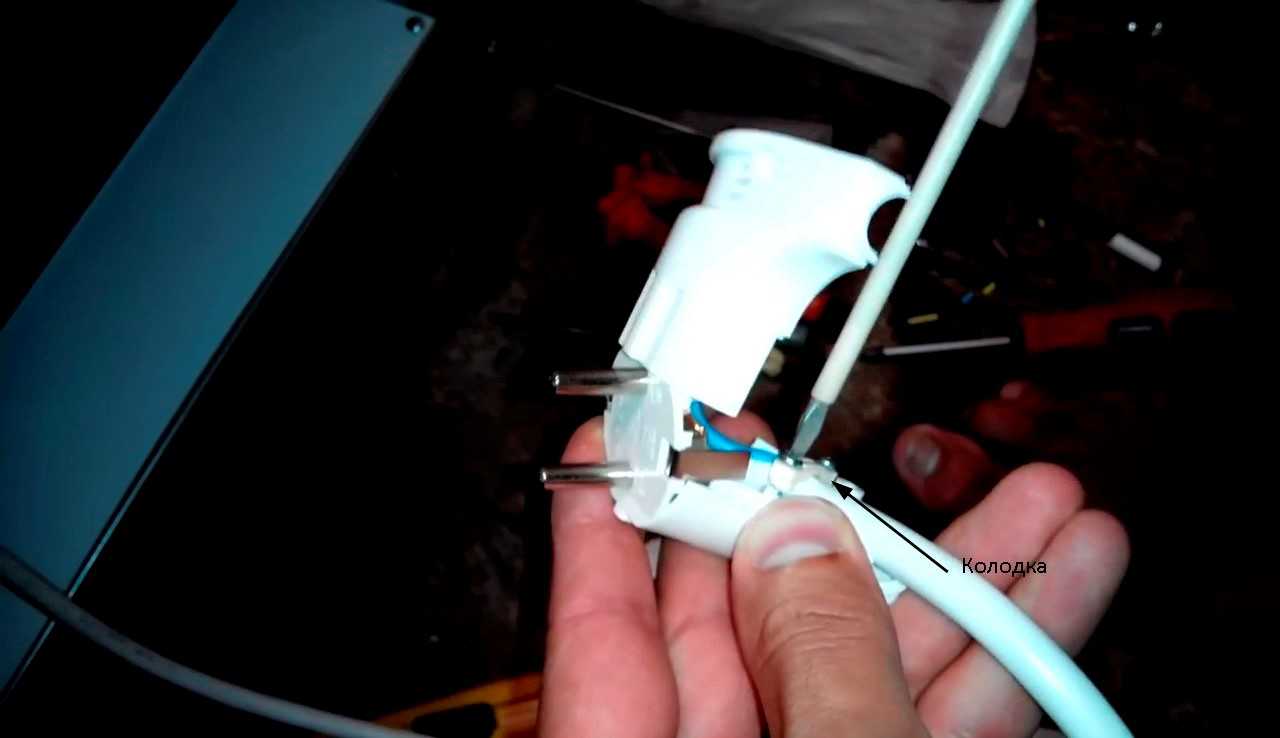

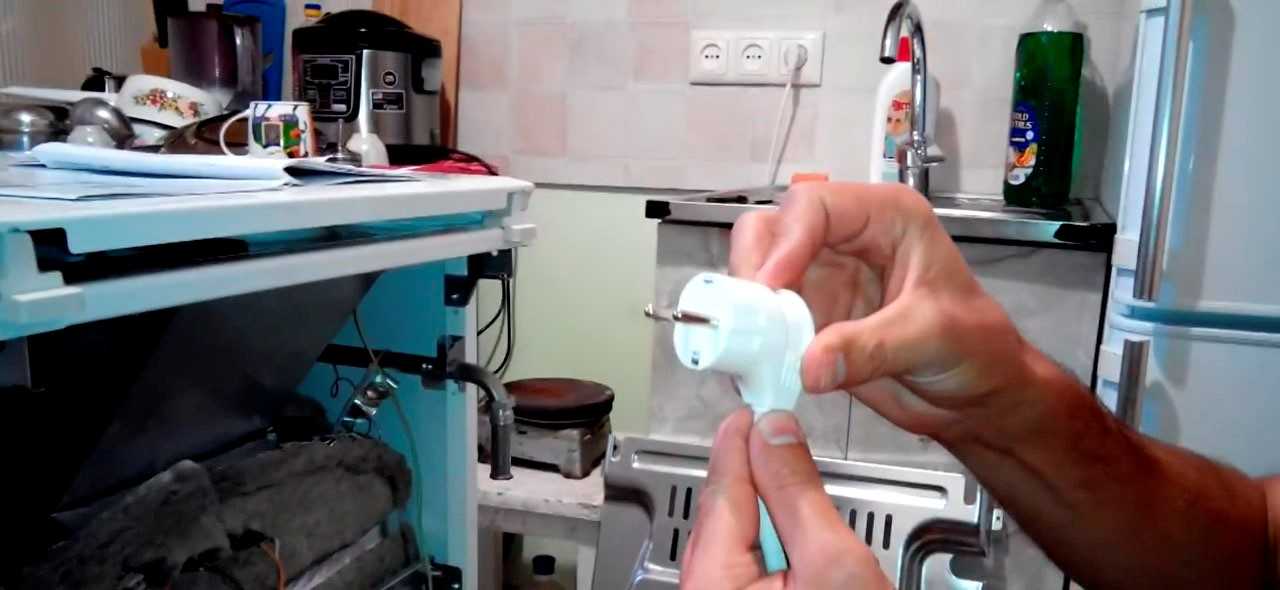

Монтируя вилку, надо сначала отмерить удаляемую часть изоляции. Зачищенная жила должна охватывать стержень винта. Необходимо получить максимальный по площади контакт с каждой клеммой вилки. Кабель обязательно зажимается колодкой, расположенной внутри корпуса вилки.

Монтаж вилки

Требования к электропроводке

Квартирный щитокВводной автомат

Современные модели электроплит обычно продаются без шнура в комплекте. Этому есть разумное объяснение: техника безопасности требует, чтобы подключение таких приборов выполнялось посредством высококачественных клеммных колодок, т.е. по т.н. безрозеточному методу. При таком варианте соединения можно увеличивать длину питающего шнура, а вместо автомата для более мощных моделей разрешается устанавливать плавкую вставку.

Для подключения нужно использовать кабель сечением от 4 мм2, если его длина не превышает 12 м. В случае же применения более длинного провода, минимально допустимое значение сечения увеличивается до 6 мм2. При этом обязательно должна быть выполнена установка отдельного автомата конкретно для плиты.

Выбор сечения кабеля

Подключение через розетку также допустимо. Нужно лишь чтобы прибор был рассчитан на ток от 32 А. Электрические плиты потребляют довольно много энергии, поэтому включать их в простые бытовые розетки запрещается.

Варианты исполнения розеток для электроплиты

Таким образом, требования к подключению электроплиты можно объединить в короткий, но очень важный перечень, включающий в себя следующие положения:

• для подключения прибора используется трехжильный медный кабель сечением от 4 мм2 либо от 6 мм2 в зависимости от длины шнура;
• в электрощите устанавливается отдельный автомат для плиты;
• выполняется монтаж устройства защитного отключения;
• плита заземляется доступным методом. О возможных вариантах заземления будет рассказано в конце руководства.

Требования к электропроводке

Квартирный щитокВводной автомат

Современные модели электроплит обычно продаются без шнура в комплекте. Этому есть разумное объяснение: техника безопасности требует, чтобы подключение таких приборов выполнялось посредством высококачественных клеммных колодок, т.е. по т.н. безрозеточному методу. При таком варианте соединения можно увеличивать длину питающего шнура, а вместо автомата для более мощных моделей разрешается устанавливать плавкую вставку.

Для подключения нужно использовать кабель сечением от 4 мм2, если его длина не превышает 12 м. В случае же применения более длинного провода, минимально допустимое значение сечения увеличивается до 6 мм2. При этом обязательно должна быть выполнена установка отдельного автомата конкретно для плиты.

Выбор сечения кабеля

Подключение через розетку также допустимо. Нужно лишь чтобы прибор был рассчитан на ток от 32 А. Электрические плиты потребляют довольно много энергии, поэтому включать их в простые бытовые розетки запрещается.

Варианты исполнения розеток для электроплиты

Таким образом, требования к подключению электроплиты можно объединить в короткий, но очень важный перечень, включающий в себя следующие положения:

• для подключения прибора используется трехжильный медный кабель сечением от 4 мм2 либо от 6 мм2 в зависимости от длины шнура;
• в электрощите устанавливается отдельный автомат для плиты;
• выполняется монтаж устройства защитного отключения;
• плита заземляется доступным методом. О возможных вариантах заземления будет рассказано в конце руководства.

Кабель для электрической плиты — марки, сечения, рекомендации по подключению

25 Июня 2014 10:49

// Применение кабелей и проводов

Правильный выбор кабеля для электрической плиты прежде всего важен для электробезопасности. Выбор кабеля для плиты зависит от мощности самой плиты, а также типа сети (однофазная,трехфазная)

Рассмотрим этапы подключения плиты, начиная от автоматического выключателя, то есть:

1. сечение и марки кабеля для прокладки от автоматического выключателя к силовой розетке, куда будет подключена плита (однофазная сеть);
2. провод и его сечение от самой плиты к розетке.

Кабель для электроплиты — марки, сечение. Этап 1

В однофазной сети от автоматического выключателя до плиты подключается отдельный кабель с медными жилами. Сечение кабеля для электроплиты подбирается исходя из номинального тока автомата (табл. 1), который в свою очередь подбирается исходя из расчетной нагрузки.

Определив расчетную нагрузку (мощность электроприборов), определяется расчетный ток, по которому выбирается номинал автомата, ближайший по току, но больше расчетного. Рекомендуем ознакомиться с ПУЭ 3.1.

Если мощность плиты составляет менее 9 кВТ, то в этом случае кабель для плиты подключают к автоматическому выключателю номиналом 32 А, если мощность 9 кВт и больше, то вводный автоматический выключатель должен быть рассчитан на силу тока от 40 А.

Таблица 1: Соответствие тока автомата сечению кабеля

В качестве марки кабеля,рекомендуем брать силовые 3-х жильные кабели ВВГ, ВВГнг, NYM соответствующего сечения. Как правило, сечение по меди берут от 6 мм2. Если вы приобрели плиту мощностью до 9 кВт, сечение провода – не меньше 4 кв мм.

Чтобы оценить разницу между марками проводов, предлагаем ознакомиться со статьей NYM или ВВГнг — в чем разница?

В месте подключения плиты устанавливается силовая розетка с тремя контактами для однофазной сети.

Кабель для подключения электроплиты — марки, сечение. Этап 2

Так как вариаций подключения плиты достаточно много, производители не всегда предоставляют в комплекте с товаром кабель для электроплиты. В качестве кабеля для подключения плиты от розетки рекомендуем использовать гибкие кабели марок КГ или ПВС. Оптимальная длина кабеля 1,5-2 метра. Для стандартных плит (6 кВт) для 220 В подойдет кабели ПВС 3х4 или КГ 3х4.

Если вы хотите самостоятельно подключить электроплиту дома, рекомендуем ознакомиться с видео ниже:
