Подключение варочной панели к электросети самостоятельно

Индукционная панель: подключение по шагам

Подключение варочной индукционной панели к сети принципиально не отличается от установки обычной варочной панели, чтобы в этом убедиться, ниже представлена пошаговая инструкция. Рассмотрим, как производится подключение индукционной панели к питающей сети.

Шаг 1.
Шнуры питания бывают 2-х видов: трехжильные, ранний вариант, и четырех- жильные, более новый вариант. Для подключения встраиваемой панели, необходимо приобрести шнур питания, который будет соответствовать вашей силовой розетке на кухне.

Шаг 2. Откройте крышку для подключения.
Ищите на обратной стороне панели прямоугольник, закрытый металлической пластиной. Отвинтите его при помощи отвертки.

Шаг 3. Соединяем шнур и клеммы.

После удаления задней крышки, нужно найти клеммы прибора. Сначала вставьте кабельный зажим в отверстие. Шнур удерживаем при помощи пластины. Это нужно, чтобы избежать выпадения провода. Затем запустите шнур через кабельный зажим. Пока что винты не затягиваем.

Шаг 4. Удалить медную пластинку.

Прямо над отверстием нужно найти провода. Если производится подключение индукционной плиты старого образца, то там должно быть три провода, если новую модель, то будет четыре провода: два фазных, один нейтральный и один заземления.

Нейтральная клемма расположена в центре, фазные провода по обе стороны от него, и клемма заземления находится снизу. Перед началом подключения проводов, нужно проверить, есть ли медная перемычка, соединяющая нейтральные и заземляющие провода. Если обнаружили её – просто отсоедините.

Шаг 5. Подключите провода.

Совместите провода с клеммами. Подключение кабеля к панели осуществляют коричневый провод фазы, нейтральным провод синего цвета и желто-зеленый заземляющий провод.

Чтобы подключить провода, нужно будет открутить винты клеммного соединения и установить провод на их место.

Первым производим подключение заземления, это желто-зеленый провод. Затем нейтрали (синий провод). После этого подключаем фазный провод коричневого цвета к одной из двух фазных клемм. Между двумя фазными клеммами устанавливаем медную перемычку, которую мы сняли с нейтрального провода. Данное подключение подходит для квартир, где используется питающее напряжение 220 В. Затяните винты крепление подводящего кабеля.

Проверьте прочность всех соединений, в противном случае не выдержит автомат и понадобится ремонт не только клеммника индукционной панели, но и всей проводки.

Шаг 6. Затянуть кабель питания.

После подключения проверьте, натянут ли кабель питания, он не должен висеть, но и нельзя его перетягивать.

Шаг 7.
Включение индукционной панели.

После подключения кабеля питания и подведения к нему напряжения, включают панель и проверяют ее работоспособность, в соответствии с паспортными данными.

Для правильной работы и удобного управления индукционной панелью используется электронная система управления, в отличие от газовой варочной панели, где регулировка осуществляется механическим поворотом запорного крана. Такое решение довольно удобно и функционально. Можно в реальном времени отслеживать режим каждого варочного сектора панели.

Видео: установка и подключение варочной панели

Цена на подключение варочной панели к питающей сети квартиры, в специализированных магазинах таких городов как Минск, Москва, Омск, Оренбург, Пенза, Самара может варьироваться от 500 до нескольких тысяч рублей, в зависимости от города и сложности работы. Но, как видите, самостоятельное подключение данной техники не требует специальных знаний и легко выполняется по фото, даже без опыта работы.

Требования к электропроводке

Современные модели электроплит обычно продаются без шнура в комплекте. Это объясняется тем, что таковы требования техники безопасности: подключение таких приборов выполняется посредством высококачественных клеммных колодок, то есть по безрозеточному методу. При таком варианте соединения можно увеличивать длину питающего шнура, а вместо автомата для более мощных моделей разрешается устанавливать плавкую вставку.

Как подключить электрическую плиту? Для подключения нужно использовать кабель сечением от 4 мм2, в том случае, если его длина не превышает 12 м. Если же применения более длинного провода, минимально допустимое значение сечения увеличивается до 6 мм2. При этом обязательно нужно выполнить установку отдельного автомата конкретно для плиты.

Отдельный автомат для плиты

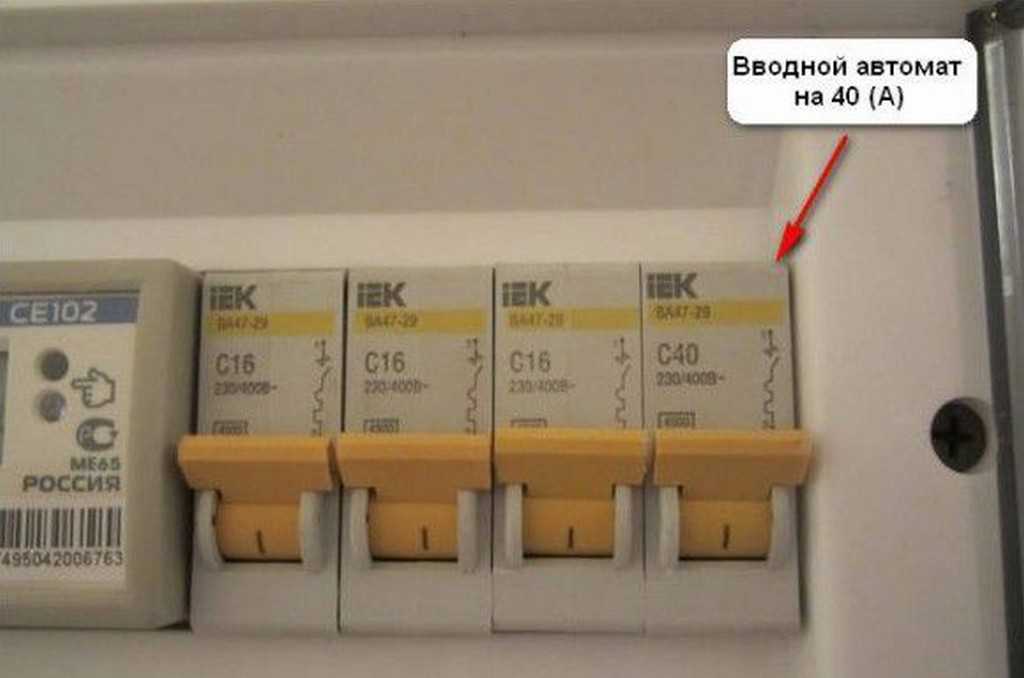

Автомат на 40 А

Подключение через розетку так же допускается. Только здесь нужно учитывать, что прибор должен быть рассчитан рассчитан на ток от 32 А. Электрические плиты потребляют довольно много энергии, поэтому включать их в простые бытовые розетки запрещается.

Подводя итог под всем выше сказанным, добавим некоторые детали в важный перечень, включающий в себя следующие положения:

  • для подключения прибора используется трехжильный медный кабель сечением от 4 мм2 либо от 6 мм2все зависит от длины шнура;
  • в электрощите устанавливается отдельный автомат для плиты;
  • выполняется монтаж устройства защитного отключения;
  • плита заземляется доступным методом. О возможных вариантах заземления будет рассказано в статье позже.

Заземление

Розетка и вилка для варочной панели

Розетка и вилка изготовлены из специального пластика, некоторые модели могут иметь крышку. Устанавливают розетку на расстоянии примерно 90 см от пола, слева или справа от поверхности.

Часто производители бытовой техники не включают в комплектацию розетку и вилку, поэтому их приходится покупать отдельно. Для этого нужно определить, к какому типу подключения относится варочная панель.Эта и другая информация о том, как подключить варочную панель к розетке указывается в руководстве по эксплуатации.

Электролиния для подключения панели должна быть выведена отдельно, а розетка выдерживать ток от 32 до 40 А. В тех домах, где предусмотрена не газовая, а электроплита, силовой кабель выведен изначально. Если ваше жилище не относится к такому типу, то данный провод должен включаться в проводку отдельно.

  • Устройства мощностью до 3,5 кВт можно подключать к стандартным 220 Вт (нагрузка 16 А).
  • Мощность свыше 3,6 кВт требует усиленной розетки на 32 А.
  • С 3-х фазной системой запитки в помещении для мощности до 3,5 кВт необходима розетка на 20 А.

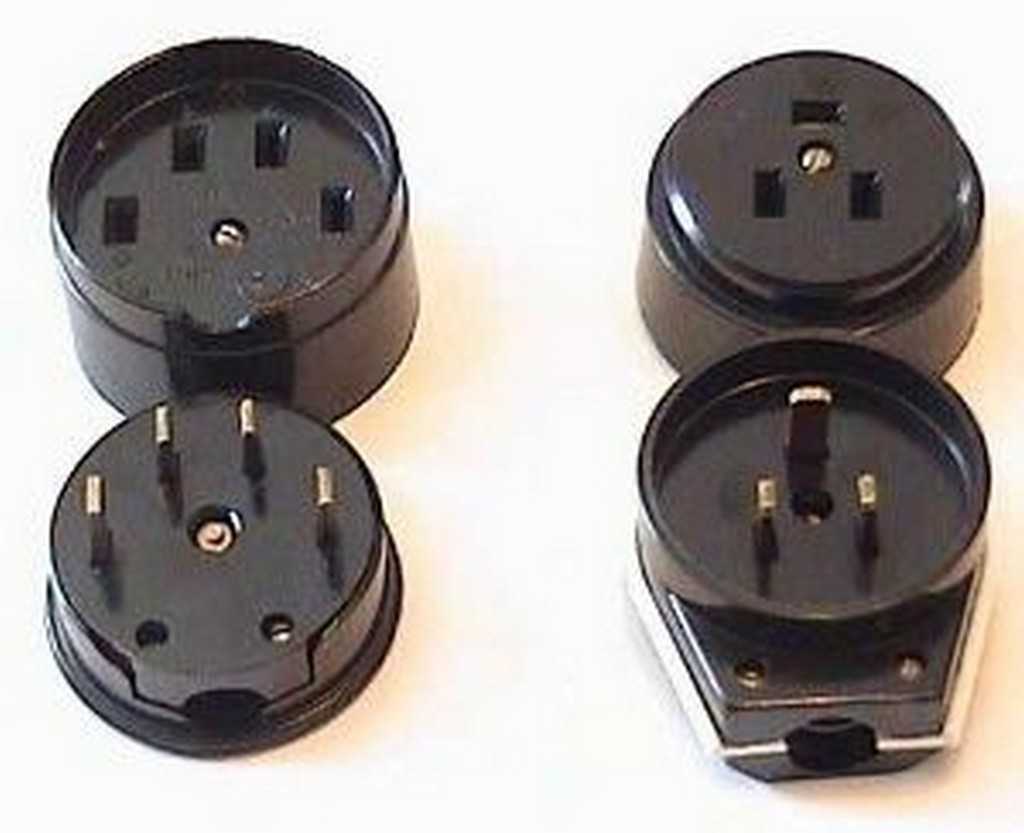

Розетка и вилка для однофазного подсоединения

Параллельно с мощностью учитывают заземление, для дополнительных контактов вилки. У однофазной розетки их три, у 3-х фазной — пять. Некоторые производители изготавливают комплекты, в которые включены вилки и с тремя, и с пятью штырями.

Для кухонных панелей выпускают специальные трех или четырех контактные розетки. Конструктивно они сделаны так, чтобы было понятно, как подсоединить фазный и защитный провода.

Вилку выбирают из расчёта тока — до 40 А. Подсоединяя вилку к проводам, желательно учитывать полярность. Если в комплектации шел провод — это хорошо, но если его тем не оказалось, то покупают трехжильный ПВС. Сечение провода должно соответствовать мощности прибора.

Для монтажа следует разобрать корпус вилки и пропустить провод через отверстие. Жилы зачищаются и проводятся под винтовые разъемы вилки: фаза и ноль идут в крайние клеммы, а заземление в верхнюю. Винты хорошо затягиваются, прижимая жилы.

Вилка и розетка для трехфазной сети

Подключение кабеля к панели

Обратите внимание, что на задней части корпуса есть различные схемы для подключения агрегата. Панель присоединяется к однофазной, двухфазной или трехфазной проводке, каждая из них имеет свое обозначение и нарисованную схему

Мы подключаем агрегат к однофазной проводке, требуется выполнять схему 1N~. Используйте трехжильный провод марки ПВС 3×205.

Варианты схем подключения на задней части корпуса панели

Шаг 1. Снимите крышку клеммника на варочной панели, просуньте провода в отверстие, зачистите и опрессуйте концы.

Провода зачищают и опрессовывают концы

Шаг 2. Установите перемычки согласно имеющейся схеме. Однофазным надо замыкать клеммы 1, 2 и 3. Первую и вторую затяните до упора, а в третью вставьте коричневый провод и только после этого зажмите болтик. Соедините перемычкой клеммы 4 и 5, к последней прикрутите синий провод, это ноль. Земля прикручивается в задней части клеммника.

Устанавливают перемычки и подключают провода согласно схеме

Шаг 3. Зафиксируйте провод и закройте крышку. Если у вас есть тестер, то для гарантии рекомендуется прозвонить проводку на предмет замыканий и правильности подключения проводов.

Для фиксации провода необходимо закрутить болтик

Устанавливайте варочную панель на место и можете пользоваться. Мы дали инструкцию подключения маломощной панели, для аппарата на 6 кВт надо провода сечением не менее 6 мм2. Соответственно, вилка и розетка должны выдерживать ток 42А, это очень большие значения, такая электроарматура изготавливается на специализированных предприятиях.

Панель готова к использованию

Присоединение плиты напрямую

Если необходимо осуществить присоединение ВП без использования вилки и розетки, применяется монтажная коробка. Такой вариант будет уместным в том случае, когда требуется вплотную пододвигать шкафчик к стене. При этом выступающая вилка просто не поместится, а вот распаечная коробка не помешает.

В коробку просто заводится гибкий удлиняющий провод от панели и запрессовывается с помощью гильз к моножильному кабелю, проложенному в штробе. Для этой цели нужно использовать гильзу соответствующую требуемому сечению. Она должна быть предназначенной для большой нагрузки электроплиты. Каждую гильзу необходимо заизолировать. Для этого лучше всего использовать термоусадочную трубку.

Подобный способ монтажа обойдется даже дешевле, поскольку вилка и силовая розетка стоят дороже, чем пара гильз. Что касается монтажной коробки, то она стоит почти как подрозетник.

Подключение через распаечную коробку

Работы по монтажу мощной встраиваемой электроплиты могут занять несколько дней, учитывая необходимость штробления стен для прокладки кабеля и дальнейшей отделки. Не имея в доме собранного электрощита, эту работу лучше сразу доверить электрику, поскольку скрутка к проводу от счетчика неприемлема. Если же присоединение панели заключается только в подключении к ней удлинительного шнура и вилки, то на это понадобиться меньше часа.
