Схема подключения электрокотла к электросети

Обвязка и первый пуск трехфазного котла

Начинают монтировать электрический трехфазный котел отопления с расчета схемы. Она несколько сложнее, чем при подключении к сети 220 В, но присутствует в паспорте к агрегату. Поскольку придется получать разрешение на эксплуатацию котла в сети 380 В, то и подключение лучше доверить работникам электросетей.

Самая ответственная часть – подсоединение проводов. Порядок указан в инструкции и абсолютно несложен. Главное – соблюсти цветность и правильно заземлить агрегат.

Трехфазная схема подключения

Важно грамотно выполнить обвязку. Правильная обвязка – гарантия качественной работы устройства

Для этого потребуется ряд комплектующих и инструментов. Работа не представляет сложностей для человека, имеющего представление о сантехнических работах.

Вода должна поступать в котел через обратку. Это делается для того, чтобы иметь возможность добавлять воду в процессе работы котла без возникновения кавитационных процессов. В линии подачи устанавливается перекрывной кран, а в линии нагнетания – фильтр.

Котел монтируется в нижней точке системы. Это позволит получить максимальный нагрев элементов системы отопления. Труба подвода теплоносителя к радиаторам устанавливается на минимальной от них высоте.

Двухконтурный нагреватель требуется подключать так, чтобы теплоноситель в малом контуре прогревался до определенной температуры и подавался в большой контур к радиаторам.

После того как соединения выполнены, приступают к пуску. Сначала снимают переднюю панель и чуть приоткрывают кран в обратке, чтобы вода начала поступать в бак.

Контроль осуществляют по манометру на корпусе прибора. Нужное давление ограничено зеленым сектором на приборе (1,5-2 бар). Когда стрелка перейдет в этот сектор, откручивают краник на клапане сброса (установлен в верхней части) и полностью стравливают воздух. Когда потечет вода без пузырьков, его закрывают. При этом давление в баке упадет. Следует подождать, пока оно вырастет, а затем повторно стравить воздух.

Блок управления электрокотлом

Далее приступают непосредственно к пуску. Для этого включают АЗС. На индикаторе прибора загорится лампочка питания и появятся цифровые данные о температуре воды.

Нажатием кнопок со стрелками (+ и -) контролируется количество используемых кВт и давление воды в котле. Кнопки «режим» (Mode) и ОК позволяют программировать температуру и потребление электроэнергии в кВт.

После выставки заданной температуры начинает функционировать насос и включается нагревательный элемент. Осталось закрыть крышку и наслаждаться тихой и быстрой работой. Останавливают котел нажатием кнопки со знаком «минус» и полным сбросом заданной температуры.

Категорически нельзя

1. Подключать генератор через обычную домовую розетку проводом вилка-вилка с отключением вводного автомата. Почему? Отвечаем:
   • Мощность самых популярных генераторов для частных домов как правило находится в границах от 5-6.5кВт. Бытовая розетка, при правильном монтаже, способна держать нагрузку до 16А (~3,5кВт), а при неправильном (не ГОСТовский провод, сечение менее 2.5 кв.см., китайская розетка, слабые контактные соединения и т.п.) 10А и менее. При повышении нагрузки возникает пожароопасная ситуация.
   • По ГОСТу (12.2.007.0-75 п.3.1.7) в электромонтаже не допускается наличие неизолированных токоведущих частей, а при использовании подключения вилка-вилка мы имеем возможность наличия опасного напряжения на одной из вилок.
   • Эта схема допускает механическую возможность подачи встречного напряжения на генератор, что приведет к выходу его из строя. Это возможно в том случае, если при работающем генераторе, один из домочадцев включит вводной автомат, зная, что появилось напряжение от сети.

2. Запрещается подключать генератор через распределительный щит с использованием схемы переключения на автоматах. Давайте посмотрим на пример, который нам довелось встретить на практике:

   Неправильная схема подключения генератора

   Опустим по качеству сборки этого щита. Чем опасна такая схема? При одновременном включении двух автоматов (в данном случае слева внизу “Ввод” и “Внешн.роз и генер”.) мы получаем встречное напряжение на линию генератора, что приводит к его выходу из строя. Включить сразу два автомата может непосвященный в схему член семьи или задумавшийся о смысле жизни хозяин дома. Необходимо использовать трехпозиционные реверсивные рубильники I-0-II (например, ABB OT40F3C)

3. Категорически нельзя подключать один из выходов генератора на общую нейтральную шину при отсутствии повторного заземления нейтрали в основном щите (схема ТТ) и/или на столбе и/или в шкафу учета. Такое заземление, как правило, отсутствует в старых СНТ или в поселках с нарушением норм прокладки силовых линий. Нарушая это правило, мы на “общественную” нейтраль отдаем опасное напряжение полуфазы с выхода нашего генератора. Это может привести к электротравмам у ваших соседей и работающих на линии электриков. Как определить, есть ли повторное заземление? Заземление нейтрали делается либо наверху столба через вывод арматуры, либо на стальную ленту, которая идёт вдоль столба и уходит в землю. Один из примеров схемы с заземлением нейтрали на столбе и организацией зазмеление по схеме TN-C-S

   Заземление нейтрали во ВРУ

Это интересно: Если соединить провода разных сечений, какой отгорит первым? (видео)

Инструкция по подключению

Схема объединения газового котла и генератора с заземлением.

Подключить газовый котел к генератору довольно просто, важно лишь заземлить «ноль». Но если генератор не имеет четко выраженного «ноля» и «фазы», есть 2 способа заземления:

1. Использовать соответствующий мощности газового котла разделительный трансформатор 220/220. Один из выводов его вторичной обмотки считать за «ноль» и заземлить.
2. Взять за «ноль» фазу с более высоким потенциалом к заземлению и заземлить ее.

Без заземления газовый котел работать от генератора не будет, поскольку не будет функционировать ионизационный датчик пламени. Если генератор подключается к электросети дома, заземление не требуется, поскольку оно уже произведено в электросети.

Важно понимать, что генератор, как и ДВС автомобиля, при своей работе выделяет достаточное количество продуктов сгорания в виде выхлопных газов. Поэтому нужно позаботиться и о вентиляционной системе, желательно принудительной

Для этого нужно подвести вентиляцию к самому генератору, отличное решение — полностью отвести все выхлопные газы на улицу, подключив гофру к выхлопному патрубку.

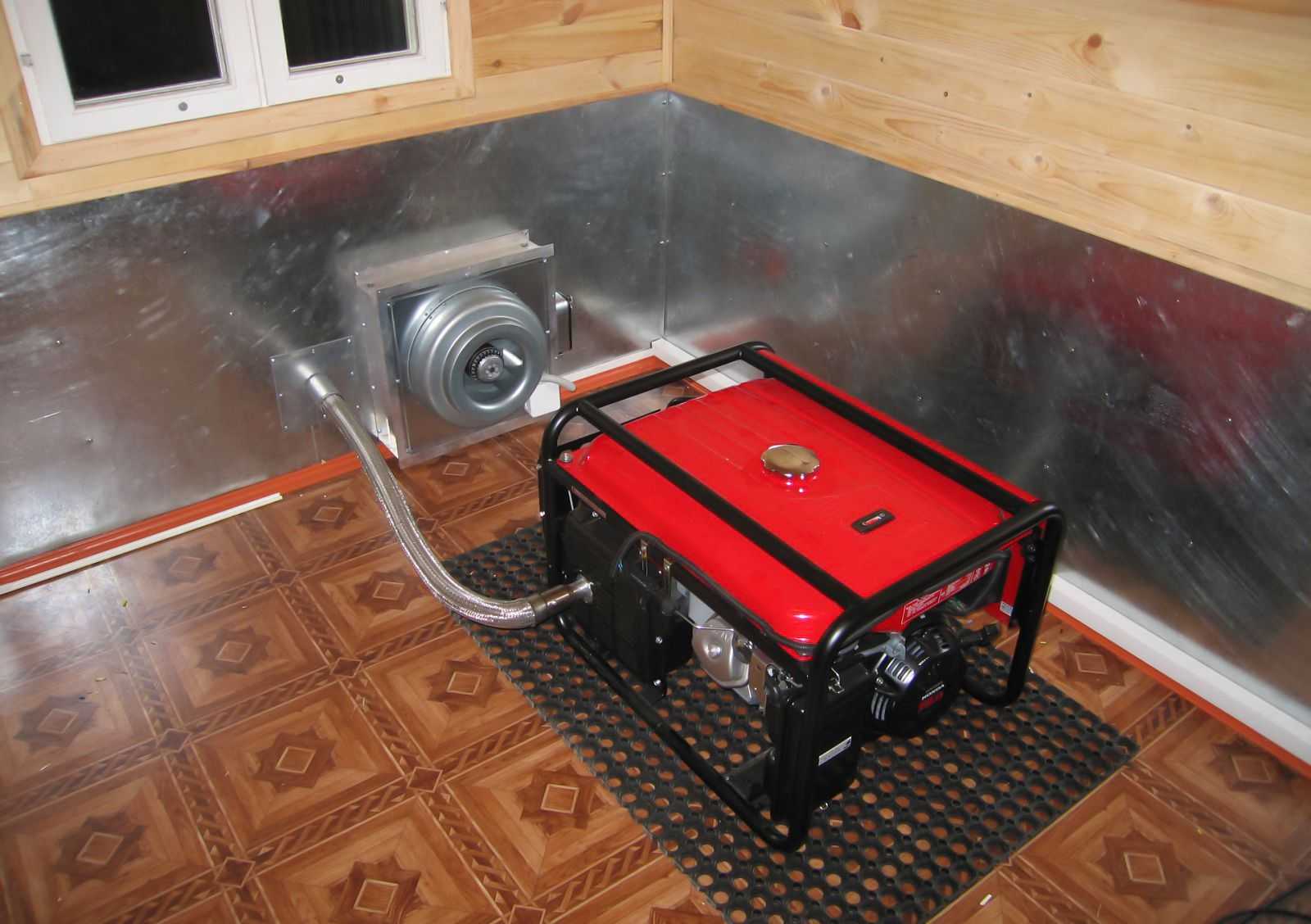

Соблюдение всех правил безопасности: выхлоп на улицу через гофрированный шланг, дополнительная принудительная вентиляция помещения, защита от возгорания напольного и настенного покрытия.

Схемы отопления частного дома с электрокотлом

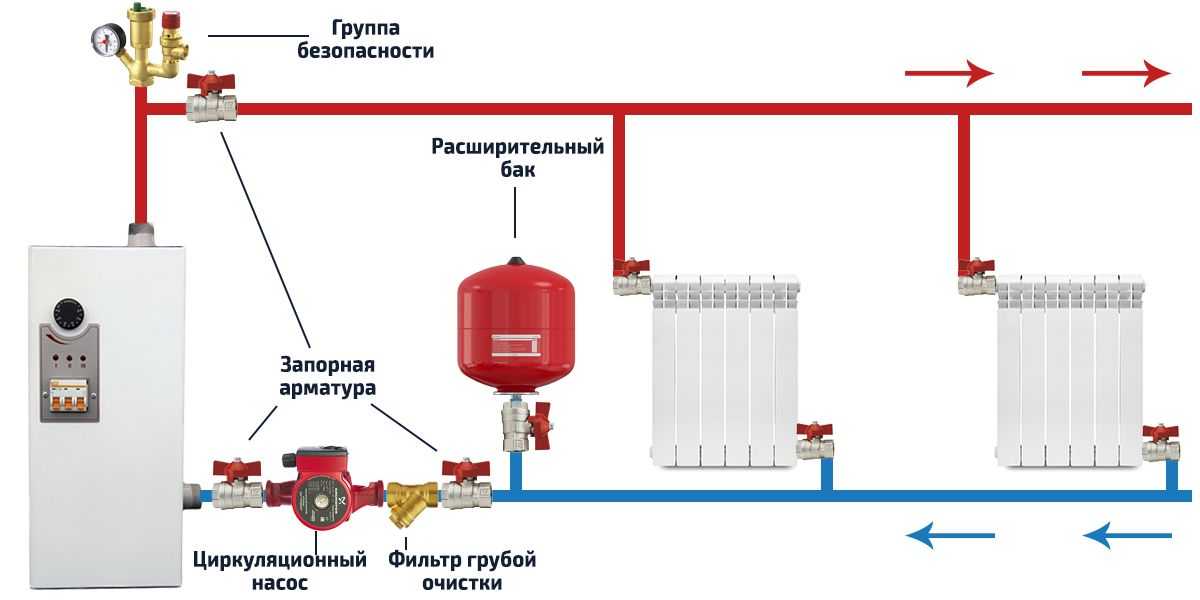

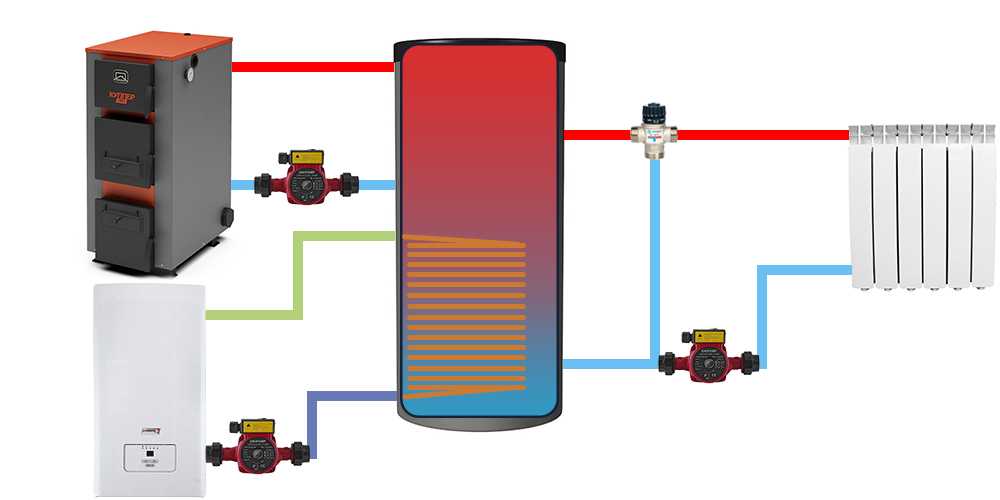

Самая простая схема отопления частного дома с принудительной циркуляцией ТЭНовым моноблочным электрокотлом, в котором уже имеются расширительный бак, циркуляционный насос, предохранительный клапан и воздухоотводчик.Схема отопления частного дома с простым электрокотлом, не имеющим расширительного бака и циркуляционного насоса.Упрощенная схема применения электрокотла в качестве резервного отопительного оборудования в связке с основным котлом и буферной емкостью. Электрокотел можно использовать во время действия ночной зоны суток со сниженными тарифами, а днем буферная емкость еще длительное время будет отдавать накопленное тепло.Схема подключения двухконтурного электрического котла.Схема отопления с электрокотлом и теплыми полами. Для развода теплых полов на несколько контуров используются гидроколлекторы.

Лучшие известные производители и модели: характеристики и цены

Denzel GT-950i

Один из лучших инверторных бензиновых генераторов для газового котла мощностью 0,9 кВт и экономичным расходом топлива – 0,5 л/час. Рассчитан на беспрерывную работу на протяжении 4,5 часов, имеет компактные размеры, более стабильный и тихий 4-х тактный ДВС, корпус в виде звукоизоляционного кожуха, что делает его работу достаточно тихой.

Согласно отзывам владельцев, мобильность генератора позволяет его использовать не только для питания котла, но и другой техники в доме, в любой момент брать генератор в гараж или на рыбалку.

Стоимость: 14 800 руб.

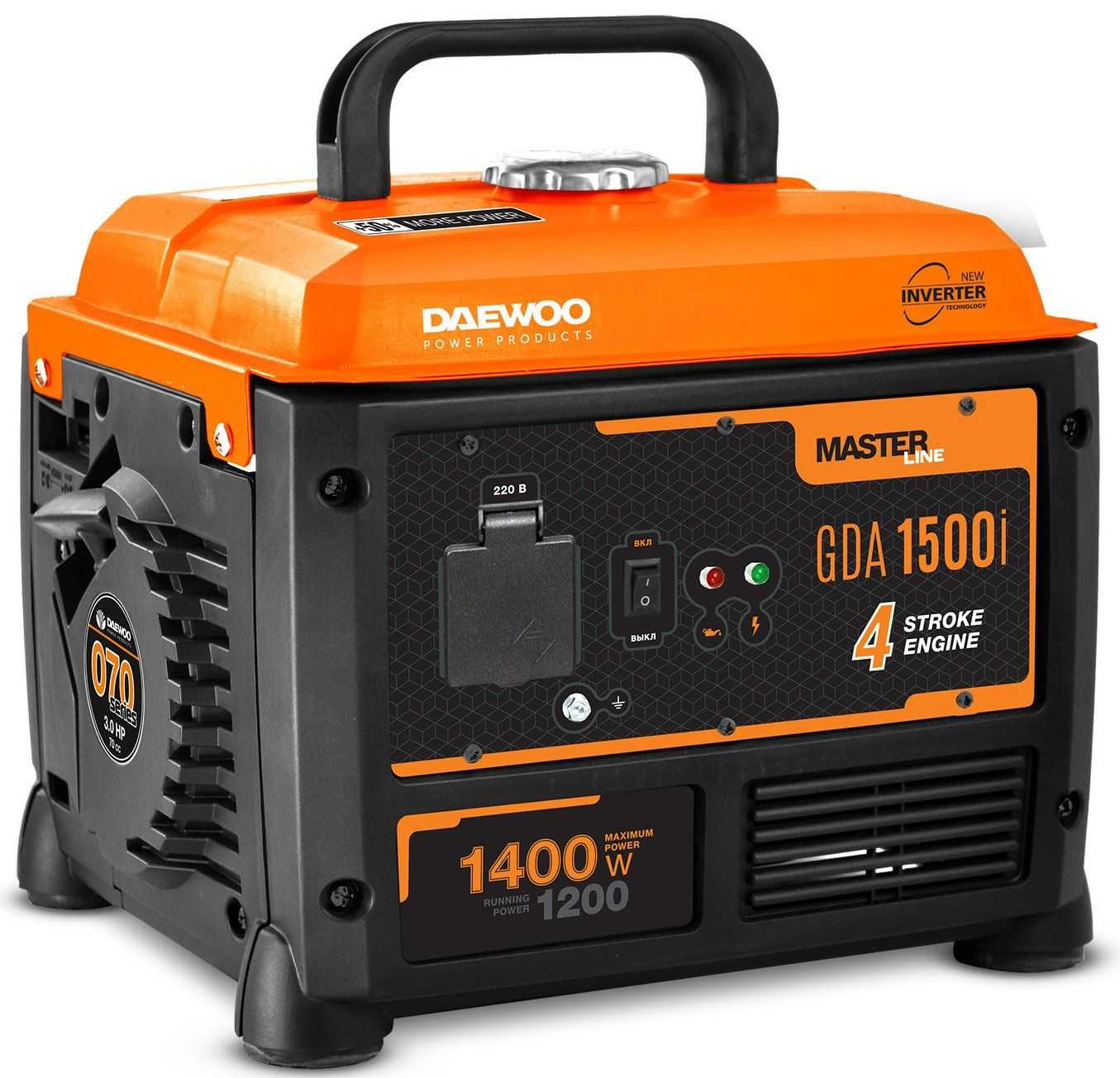

Daewoo Power Products GDA 1500I

Отличный более мощный инверторный синхронный бензогенератор на 1,4 кВт, чего достаточно для обеспечения электроэнергией самых сложных отопительных систем. Четырехтактный двигатель помещен в звукоизоляционный кожух, что делает его работу практически бесшумной. Однако модель обладает более высоким расходом топлива – 1.25 л/ч, который все же компенсируется наличием инвертора и возможностью регулировки оборотов. При достаточно высокой мощности имеет всего одну розетку.

За практику использования генератор зарекомендовал себя как оптимальный по характеристикам, надежный и долговечный.

Стоимость: 17 000 руб.

Huter DY5000L

Мощный 4,5 кВт двухтопливный (газ/бензин) синхронный генератор. Предназначен для питания не только котла, но и полноценной электросети среднестатистического загородного дома. Рассчитан на беспрерывную работу на протяжении 9-9,5 часов, генератор автоматически отключается при перегреве, перегрузке или низком уровне масла. Выраженных недостатков за практику использования замечено не было.

Стоимость: 29 000 рублей.

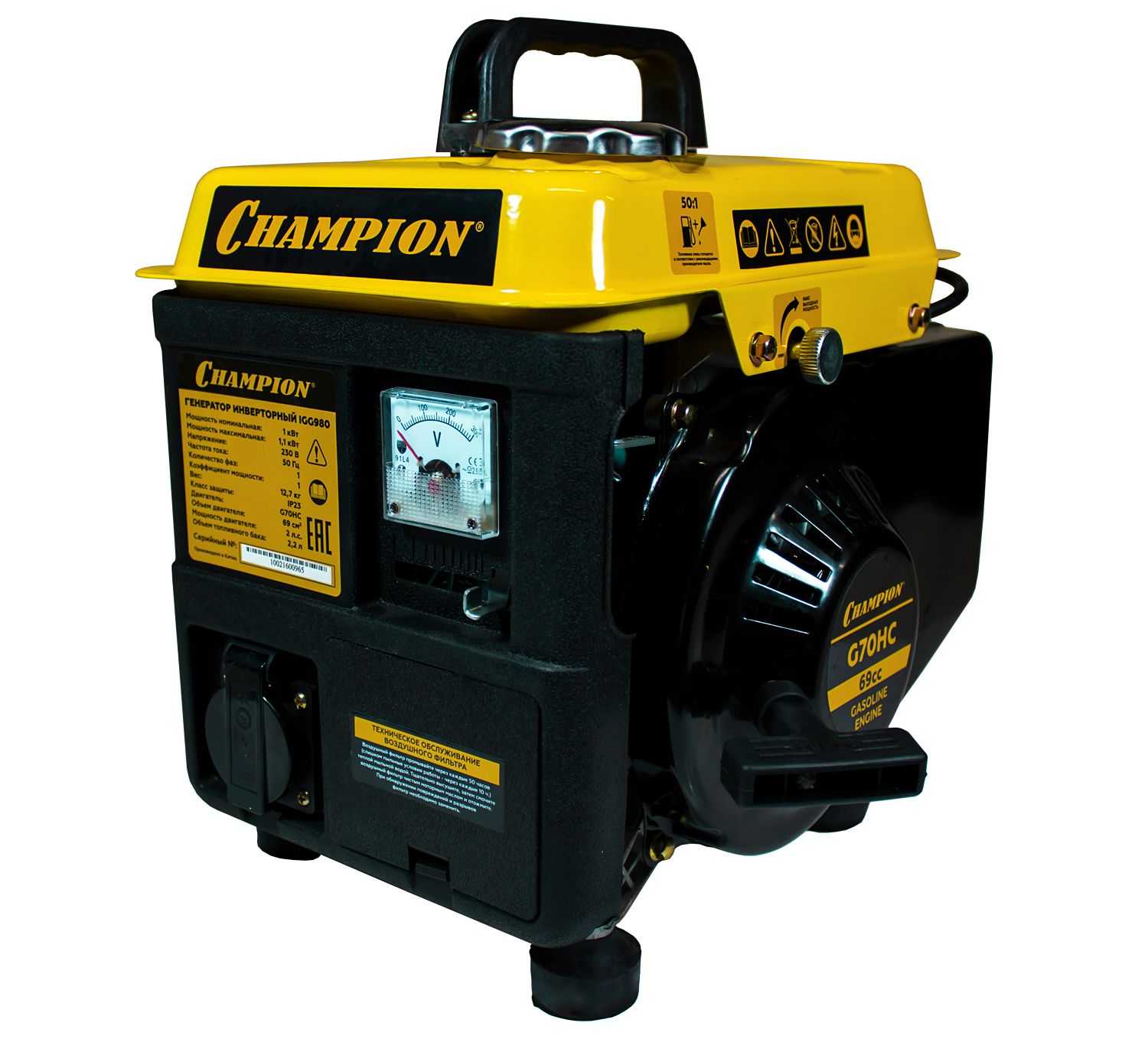

CHAMPION IGG980

Отличный инверторный бензиновый генератор мощностью 1,1 кВт и экономичным расходом топлива – 0,6 л/ч. Отличается крайне доступной ценой, небольшими размерами, большей, нежели заявленная производителем, мощностью и возможностью ее регулировки. Но, как и другие недорогие модели, имеет характерные недостатки в виде некачественной синусоиды на выходе, шумной работы, некачественной сборкой, что является причиной подтеков масла и бензина.

Стоимость: 7 800 руб.

Позиция третья – вид топлива для генератора

Выбор генератора по мощности и виду топлива

Прежде чем выбирать, какой электрогенератор – бензиновый, дизельный или газовый – стоит приобретать для дома, следует принять во внимание некоторые обстоятельства. Если перебои с электроснабжением кратковременны, то более предпочтительны покупка и подключение бензогенератора, который, к тому же, намного дешевле дизельного

Если в магистральной сети бывают длительные и частые отключения, то лучше купить дизель-генератор. Эти установки дороже бензиновых, но затраты на солярку и на обслуживание в разы меньше, чем у бензиновых.

И, наконец, если в доме имеется природный газ или газгольдер для отопления, то в качестве источника резервного питания целесообразно подключение газового агрегата.

ВИДЫ МАГИИ

Правила и требования к установке

Электрокотлы имеют компактные размеры, нуждаются в минимуме обвязки и имеют современный дизайн, что позволяет устанавливать их в любом месте.

Все общие требования описаны в ПУЭ (7 издание). Электрические котлы мощностью до 10 кВт не требуют согласования со службами Энергонадзора. Однако если вы хотите установить счетчик, дифферинцирующий потребление электроэнергии по зонам суток, что мы рекомендуем сделать в целях экономии, согласовывать монтаж все же придется. Для котлов мощностью более 6 кВт необходимо трехфазное питание (380 В), 8-12 кВт модели могут работать от однофазной (220 В) сети, но она не обеспечит работу на полной мощности.

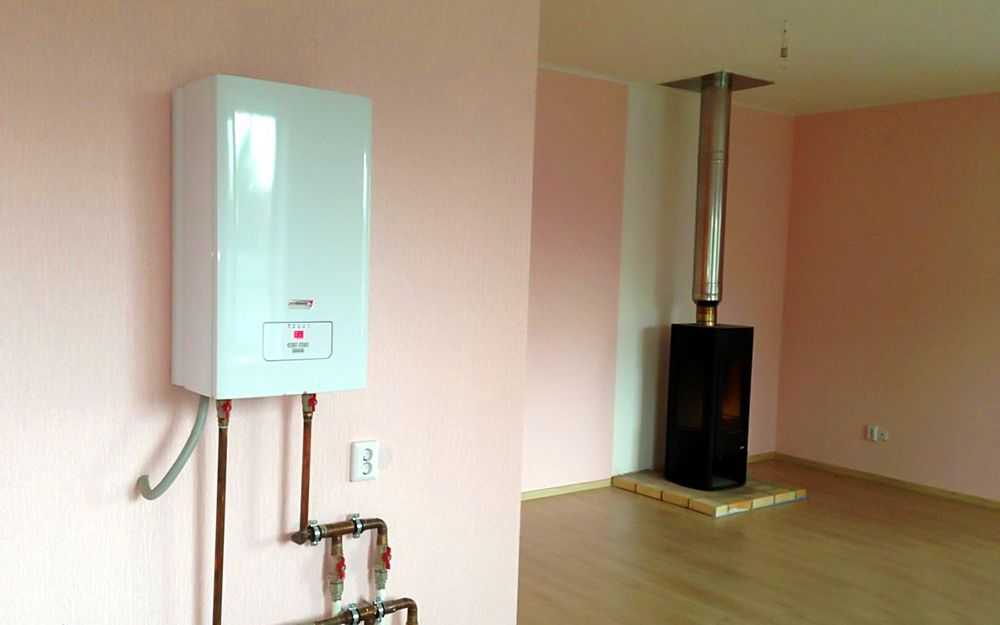

Выбор места установки электрокотла более обширен, чем у газовых или твердотопливных. Электрокотлы могут быть установлены в жилой зоне, например, коридоре, прихожей или на кухне, но учитывайте, что к нему в любом случае нужно тянуть трубопровод, проводку, заземление и прочие коммуникации. В ванной и санузле установка электрокотла запрещена.

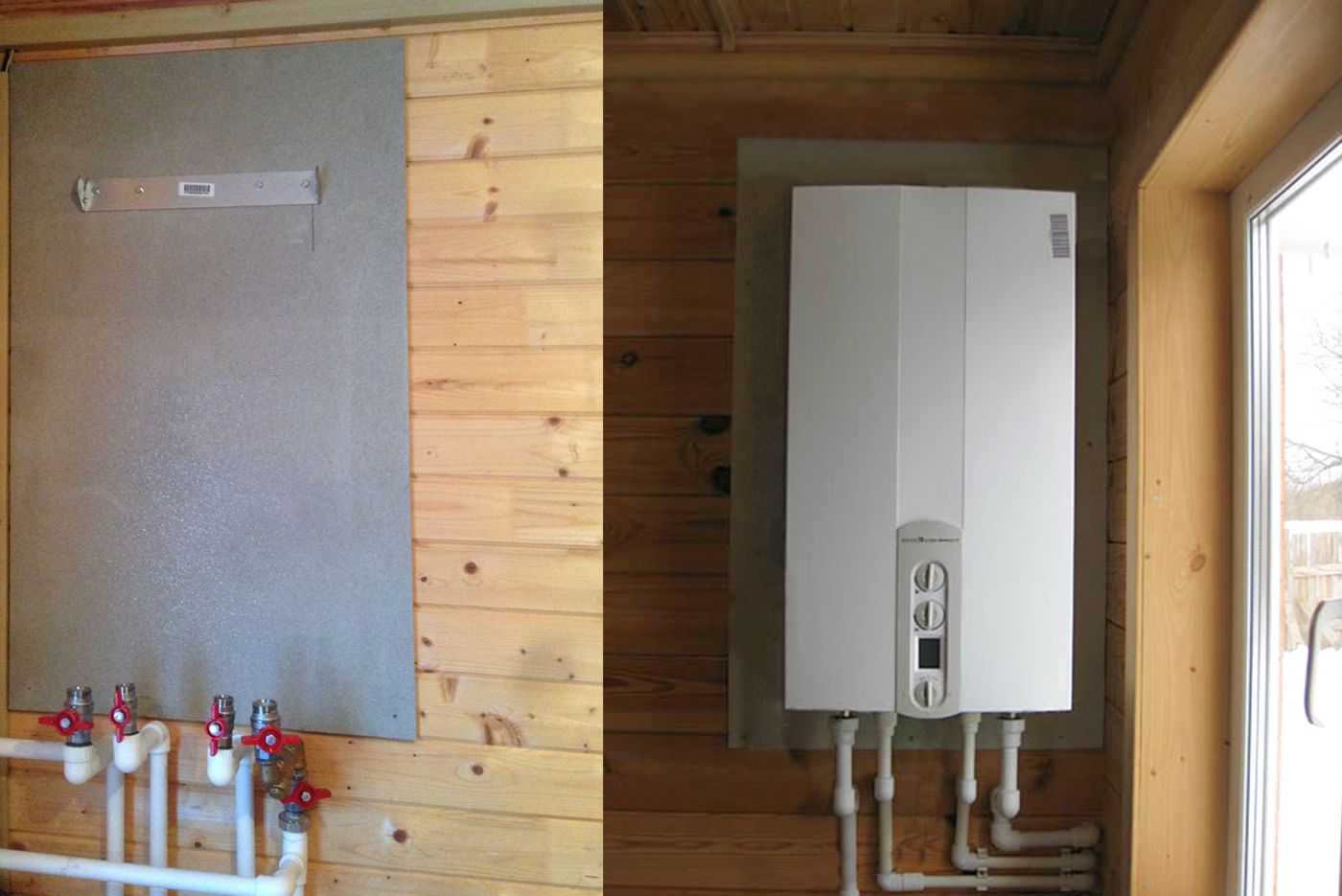

Требования к поверхности монтажа также минимальны, это может быть в том числе и деревянная стена, но в таком случае нужно изолировать место монтажа слоем негорючего материала (базальтовый картон, ксилолитовый лист).

Защитная огнеупорна плита при монтаже электрического котла на деревянную поверхность.

Также производители предъявляют требования к пространству вокруг электрокотла, необходимому для обеспечения обслуживания и ремонта. Значения отличаются в зависимости от модели, поэтому перед планированием места монтажа и обвязки необходимо узнать их в инструкции по эксплуатации. Обычно это:

• от 0,7 м сверху котла;
• от 0,5 м по бокам (в том числе до трубопровода) и снизу;
• от 0,7 м перед котлоагрегатом;
• не менее 3 см между стеной и котлом.

Домашний генератор — как правильно подключить

Существует две основных схемы подключения генератора к дому. Оба способа предназначены для самостоятельной установки без вызова мастера. Какой метод проще, легче и подходит типу генератора – решать вам:

1. Метод с перекидным рубильником;
2. Через автоматическое управление.

Подключение с перекидным рубильником

Тут применимы два вида рубильников: либо перекидной, либо реверсивный (с 3 ходами-положениями). Они попросту переключают домашнюю сеть к разным источникам питания. К обоим подключаются 3 ветки:

• первая — от основной электросети к генератору,
• вторая — от дома к генератору,
• третья — от генератора к приборам.

Для корректного учета потребляемой дома электроэнергии очень полезно знать, как подключить электросчетчик. Необходимо лишь придерживаться общей схемы установки и учитывать разные параметры устройства при его выборе.

Принцип работы электрического генератора заключается в том, что он будет в действии при выключенной (обесточенной) основной сети. Если же подача тока от общей электросети в норме, то генератор не может функционировать. То есть активно что-то одно или отключены оба источника электричества. Для подключения генератора в частном доме лучше использовать кабеля с медной проволокой внутри. Как правило, выглядит это как шнур с двумя штепселями по краям.

Схема крепления контактов:

• верхние контакты – крепится кабель от основной сети;
• контакты посередине – частная цепь дома;
• нижние контакты – предназначены для электростанции (заземление).

Важно соединить всю цепь, а потом запускать генератор!

Как запустить генератор в работу :

1. необходимо пару минут прогреть генератор;
2. повернуть рубильник на щитке вниз.

Подключение генератора с автоматическим запуском

Существуют станции, которые оснащаются автоматическим обслуживанием. Автоматический блок подсоединен к генератору и к сети питания. Когда в доме отключается свет, система генератора автоматически включается в работу, заменяя основной источник питания. Когда возобновляется подача электроэнергии, станция также самостоятельно отключается.

Такой блок можно приобрести отдельно в магазинах электротоваров. Принцип подключения АВР:

• систему АВР подсоединяется к электросети;
• АВР и генератор соединяет кабель управления;
• от нее выходит кабель, который крепится к контактам генератора и уже от него проводит электроэнергию в дом.

Важно! Любые работы по присоединению генераторов нужно проводить, когда дом, квартира обесточены вами лично! Это гарантирует, что вы не будете случайно поражены электрическим разрядом

Разновидности электрокотлов

Электрический котел представлен на рынке широким многообразием продуктов. Различия между ними заключаются в следующем:

• Число контуров. Как и другие виды нагревателей, котел электрический бывает одно- и двухконтурным. У одноконтурного котла несколько большая выходная мощность, так как в нем не предусмотрена работа с ГВС.
• Тип нагревательного элемента. Это может быть ТЭН, электрод или индукционная катушка (инвертор).
• Тип теплоносителя. Некоторые одноконтурные модели нагревателей используют антифриз.
• Тип используемой электросети (220 или 380 вольт) и способ подключения (однофазный или трехфазный).
• Способ нагрева. Котел бывает проточного или накопительного типа.

Для создания увеличенной мощности требуется большая производительность электрической системы. Электрический котел отопления с мощностью свыше 12 кВт рекомендуется подключать к сети 380 В. Для этого требуется получать разрешение и тянуть отдельную линию.

Автозапуск генератора через блок АВР

Назначение таких устройств – частично или полностью исключить участие человека в работе генератора. Есть две основные разновидности таких устройств. Первая полностью копирует систему автопереключения, которая работает на двух пускателях, но с добавлением электронного блока запуска и остановки генератора. От магистральной линии электроснабжения к нему подводится слаботочный кабель, по которому блок получает информацию о наличии или отсутствии напряжения в сети. В зависимости от этого он подает команду двигателю на пуск или остановку, а переключения между вводом из магистральной линии или от генератора, выполняют сами пускатели. В целом, это такая же система, как и предложенная схема для самостоятельной сборки, но здесь не придется ничего выдумывать – просто установить готовый блок.

Недостаток у такого блока тот же – его назначение только запуск и остановка двигателя без дополнительной защиты.

Сама схема выглядит следующим образом:

1. Вводной автомат. 2. Счетчик электроэнергии. 3. Блок автоматического запуска генератора. 4. Генератор. 5. Реле времени. 6. УЗО. 7. Контактор основного ввода. 8. Контактор резервного ввода.

Более совершенный вариант это комплексная система, управляемая микропроцессорной электроникой. В целом она работает так же, как и самодельная система автозапуска, но ее главным преимуществом является наличие многочисленных датчиков, которые контролируют все аспекты работы генератора. Если случается какая-либо неисправность оборудования, то блок АВР сможет адекватно среагировать – не терзать генератор попытками автозапуска, а при наличии GSM-модуля и отправить владельцу сообщение о неисправности.

Сам блок АВР монтируется вместо распределительного щитка – для этого не нужно больших познаний – просто к нему надо подключить провода с магистральной линии, силовой и кабель управления от генератора и вывод в дом.

1. Вводной автомат. 2. Счетчик электроэнергии. 3. АВР. 4.Генератор. 5. Управляющий кабель. 6. Автоматы потребителей. 7. Нулевая шина. 8. Шина заземления.

Такой блок является сложным комплексом оборудования и его стоимость в некоторых случаях может равняться цене генератора. Поэтому его приобретение оправдано только в случае частых отключений электроэнергии и для достаточно мощных генераторов.
