Электродный котел: подключение своими руками

Собираем электрокотел своими руками

Если вы собираетесь сделать электрокотел своими руками, чертежи и принципы работы вы найдете в нашем обзоре. Перед сборкой следует удостовериться в наличии необходимых инструментов и оборудования. Для начала разберемся в принципах работы электродных котлов – ничего сложного в них нет, технология простая и проверенная.

Принцип работы ТЭНового котла довольно прост, ТЭН нагревает воду которая соприкасается с ним напрямую.

В классических электрических котлах нагрев теплоносителя осуществляется с помощью ТЭНов с терморегулятором или без. Нагревательные элементы обладают некоторой медлительностью – от включения до выхода на рабочий режим проходит много времени. К тому же, они небезопасны, так как по их вине нередко происходят пожары. В стандартных котлах ТЭНы располагаются внутри трубы небольшого диаметра, по которой проходит теплоноситель – он разогревается и нагревает отопительную систему.

Также в конструкции ТЭНовых котлов присутствуют температурные датчики, определяющие степень нагрева теплоносителя – по ним выполняется регулировки. Возможен и другой способ контроля, по воздушному температурному датчику. Подсоединяются оба вида датчиков к внешним системам автоматики, отвечающим за пуск и остановку оборудования.

Описание принципа работы

Принцип работы электродных котлов другой:

Электродные котлы нагревают воду за счет ионов, образовавшихся в воде в результате подачи на электроды переменного тока.

  • Вместо ТЭНов в трубе располагаются один или три электрода (для однофазных или трехфазных котлов);
  • При подаче электроэнергии в трубе начинается ионный обмен;
  • Теплоноситель разогревается и передает тепло в трубы и радиаторы.

Многим из читателей знаком армейский кипятильник, состоящий из двух лезвий для бритья и двух проводов. Он быстро согревает воду, после чего она используется для заварки чая и прочих пищевых нужд. Но этот кипятильник потребляет огромное количество электроэнергии – его эксплуатация часто приводит к срабатыванию УЗО в щитке. Аналогичный принцип используется в электродных котлах.

Для того чтобы электродный котел работал более эффективно, в теплоноситель добавляют соль, соду или специальные присадки. Они увеличивают электропроводность воды и улучшают прогрев системы.

Сборка электродного котла

Схема простого электродного котла для систем отопления.

Теперь мы попробуем собрать электрокотел для отопления дома своими руками. При указанных размерах используемой трубы мы получим устройство, мощность которого составит около 4-5 кВт – этого хватит для обогрева помещений площадью до 40-50 кв. м. Берем трубу и приступаем к ее осмотру – она должна быть целой, без трещин и следов ржавчины. При наличии ржавчины ее следует удалить мелкой наждачной бумагой.

Привариваем к трубе два болта – к ним будут подключаться ноль и заземление. Таким образом, корпус трубы станет у нас наружным электродом. Далее ввариваем входные и выходные патрубки – они послужат для подключения к отопительной системе. Входной патрубок располагается снизу, а выходной патрубок выводим сверху. Верхнюю крышку можно приварить, а можно выполнить в трубе внутреннюю резьбу и сделать крышку съемной.

Съемная верхняя крышка обеспечит удобство проведения технического обслуживания котла – вполне вероятно, что в будущем его придется прочищать от накопившихся солей и шлаков. Если неохота связываться со съемными крышками, то вы можете их приварить.

При сборке электродного котла будьте внимательны, не допустите соприкосновения электродов между собой.

Самое сложное – сделать нижнюю крышку и вставить в нее электрод. Мы рекомендуем делать крышку съемной, чтобы электрод можно было легко вытащить и поменять. Внутренний электрод не должен соприкасаться с внутренними стенами и самой крышкой. Для создания изоляции следует воспользоваться готовыми изоляторами из стеклотекстолита или фторопласта. Процедура может показаться трудоемкой, но если у сборщика есть «прямые руки», то он справится с данной задачей.

Обе крышки, верхнюю и нижнюю, следует герметизировать резиновыми прокладками. Длина внутреннего электрода должна быть такой, чтобы он не касался противоположной стенки (она же верхняя крышка).

Подключение тэнового электрокотла

Обратите внимание, что электрические котлы не нуждаются в дымоходе. Тэновый электрокотел самый распространённый для обогрева жилых помещений

Это связано с тем, что он дешевый и легко обслуживается. Подключение электрокотла к системе отопления на тэнах начинается с того, что отводится место под его монтаж. В принципе не имеет значения, где его ставить, главное, чтобы вам было удобно. Такие агрегаты не выделяют никаких газов, поэтому им не нужен дымоход, в отличие от газового котла. Про монтаж дымохода в системе отопления мы рассказывали в одной из предыдущих статей

Тэновый электрокотел самый распространённый для обогрева жилых помещений. Это связано с тем, что он дешевый и легко обслуживается. Подключение электрокотла к системе отопления на тэнах начинается с того, что отводится место под его монтаж. В принципе не имеет значения, где его ставить, главное, чтобы вам было удобно. Такие агрегаты не выделяют никаких газов, поэтому им не нужен дымоход, в отличие от газового котла. Про монтаж дымохода в системе отопления мы рассказывали в одной из предыдущих статей.

Перед тем как подключить электрокотел в систему отопления нужно определить метод установки и количество контуров. Есть подвесные и напольные модели, которые могут работать на несколько фронтов одновременно. Они и дом обогревают и водой горячей снабжают. В каждом случае нужно обеспечить, чтобы агрегат надежно был закреплен. Если котел одноконтурный, то в нем будет только два патрубка. В один будет поступать вода из обратки, а из второго будет выходить нагретый теплоноситель.

В двухконтурных моделях соответственно тоже больше на два патрубка. Это вход и выход на контур ГВС.

Тэновый котел подключается к контуру посредством американок. Соединение должно быть таким, чтобы при раскручивании американок они оставались на трубах. Для уплотнения можно использовать:

  • лен с пастой;
  • фум-ленту;
  • герметик.

На стыке соединения американки и котла уплотнительные материалы не применяются, так как конструкция гайки предусматривает резиновую прокладку. В обязательном порядке схема подключения электрокотла к системе отопления должна быть с грязевиком перед нагревателем. Нельзя чтобы на тэны попадал мусор. Если в конструкцию тэнового котла не входит циркуляционный насос, то он должен быть установлен отдельно. Насос ставится перед котлом и после расширительного бака.

После того как котел уже соединен со всей системой отопления его можно подключать к сети. В котле уже могут быть установлены датчики и серьезные «мозги», которые регулируют работу нагревателя в соответствии с пользовательскими настройками. В аппаратах попроще таких излишеств нет и если вы хотите расширить функционал котла, то можно собрать отдельный электрический блок управления. Блоки управления могут быть рассчитаны на 220 и 380 вольт, при этом есть агрегаты, работающие в обоих режимах. Переключаются на нужное напряжение вручную.

В документах к нагревателю есть требования к толщине медного провода и рекомендации как подключить электрический котел отопления. В однофазной сети к агрегату подходит трехжильный кабель, а в трехфазной – пятижильный:

  • фаза (одна или три);
  • ноль;
  • заземление.

Все электрические котлы должны быть заземлены – это обязательно. Со временем можно расширять спектр возможностей нагревателя, добавляя новые датчики и автоматику в схему подключения электрического котла отопления.

Подключение электродного электрокотла

Обратите внимание на то, что насос стоит неправильно. Электродный котел – самый маленький представитель в нише нагревателей для дома

Несомненно, есть разные модели, с несколькими электродами, но самый распространенный и известный маленький одноэлектродный котел. Устанавливаться на контур такой агрегат может как в вертикальном положении, так и в горизонтальном. Помимо этого схема подключения электрического котла в систему отопления может состоять из нескольких нагревателей. Их можно собирать в своеобразные регистры из котлов путем последовательного или параллельного соединения

Электродный котел – самый маленький представитель в нише нагревателей для дома. Несомненно, есть разные модели, с несколькими электродами, но самый распространенный и известный маленький одноэлектродный котел. Устанавливаться на контур такой агрегат может как в вертикальном положении, так и в горизонтальном. Помимо этого схема подключения электрического котла в систему отопления может состоять из нескольких нагревателей. Их можно собирать в своеобразные регистры из котлов путем последовательного или параллельного соединения.

Прибор не имеет встроенной группы безопасности, поэтому в схеме подключения электрокотла отопления после него на подаче предусматривается:

  • манометр;
  • воздухоотводчик;
  • аварийный клапан.

Приборы до семи киловатт работают от 220 вольт. Более мощные агрегаты нуждаются в сети 380 вольт. Расположение контактов на электродном котле:

  • электрод – это фаза (один или три контакта, в зависимости от сети 220 или 380 вольт);
  • корпус – это ноль и заземление.

Электрическая схема подключения электрокотла отопления:

На этой схеме показано, как подключить электродный котел к трехфазной сети.

На электрод подходят только фазные провода, а на корпусе есть два контакта с нолем и заземлением. Подключение насоса осуществляется через блок управления. Минимально, что должно быть в комплекте при подключении электрокотлов отопления – это датчики температуры, которые регулируют работу нагревателя. Возможно собрать любое управление, подходящее под ваши условия эксплуатации. Перед электродным котлом нужно ставить насос, несмотря на то, что даже без него котел способен поднимать воду на несколько метров. Подключение электрического котла отопления ионного типа невозможно без солевой подготовки теплоносителя.

Такие агрегаты могут работать, только если вода в системе будет иметь определенный уровень соли. Регулируя количество соли в воде, можно уменьшать или увеличивать сопротивление теплоносителя. В паспорте котла есть табличка, в которой указаны необходимые параметры для работы нагревателя, такие как сила тока. Она обратно пропорциональна количеству соли в теплоносителе. Для контроля качества и состава теплоносителя лучше установить для него специальный фильтр.

Об используемом теплоносителе

Электродные котлы не нуждаются в специально подготовленном теплоносителе, для этого может быть использована обыкновенная вода (при условии, что ее удельное сопротивление не превысит 1,3 кОм/см). В связи с этим вода все же нуждается в определенной подготовке. Так, если залить просто дистиллированную воду, то никакого успеха это не принесет, т. к. она не проводит электричества.

Процесс подготовки заключается в проведении экспериментов, вследствие которых сопротивляемость повышается (для этого используется пищевая сода, для приборов из алюминия – АСО-1) или уменьшается (добавляется талая или дождевая вода).

Особенности электрического отопительного оборудования

Бытует распространенное мнение о том, что все виды электрических нагревателей обеспечивают экономию около 30-40%, и монтаж электрического котла отопления будет максимально выгодным. Описанные значения велики, и в теории они позволяют сэкономить на отоплении солидную сумму. Как правило, за причину такой экономичности выдается уменьшенная мощность – т.е. при расчете отопительной системы нужно принимать, что для обогрева одного квадратного метра помещения требуется около 60 Вт энергии вместо положенных 100 Вт.

Все сказанное в предыдущем абзаце – это ошибочное мнение большинства пользователей. Сравнивать устройства прямого нагрева по параметру экономичности нецелесообразно, поскольку они все будут равны. В основе этого утверждения лежит закон сохранения энергии, согласно которому энергия не может возникать на ровном месте и исчезать в никуда.

Применительно к электрическим нагревательным устройствам это означает, что вся выработанная энергия будет переработана в тепло. Конечно, это явление будет сопровождаться определенными потерями – все же часть тепла обязательно рассеется в воздухе, а не передастся теплоносителю. Вот только объем потерь напрямую зависит от утепления корпуса устройства, а не от вида отопительного оборудования. Кроме того, вышедшее наружу тепло напрямую будет прогревать помещение, где установлен котел.

Если рассматривать проблему с другой стороны, то отопление предназначено для компенсации тепловых потерь, количество которых определяется:

  • Качеством утепления здания, совершенно не зависящим от эффективности отопительного котла;
  • Разницей температур в доме и на улице, которая тоже никак не зависит от используемого отопительного оборудования.

Резюмируя, можно определенно сказать, что тип источника тепла не имеет никакой взаимосвязи с требуемой для отопления здания тепловой мощностью – а это значит, что хваленая экономичность электрических устройств попросту отсутствует.

Впрочем, это касается только эффективности – каждому электрическому устройству свойственны особые эксплуатационные качества:

  1. Электрические радиаторы. Такие устройства нагружают электросеть равномерно, поэтому никаких требований к проводке не предъявляется.
  2. Индукционные котлы. Подобное отопительное оборудование отличается компактностью и надежностью. Последнее качество обуславливается тем, что в теплообменнике нет нагревательного элемента, а контроллер питания и катушка располагаются снаружи, поэтому вода не оказывает на них никакого влияния. Кроме того, индукционные котлы могут работать с любым теплоносителем.
  3. Электродные котлы. Отличаются наименьшими размерами. Таким котлам требуется постоянная замена электродов, поскольку они со временем растворяются в воде. В качестве теплоносителя может использоваться только вода, содержащая определенное количество солей.
  4. ТЭНовые котлы. Основной проблемой котлов с ТЭНами является постоянное отложение накипи на нагревательных элементах (данный фактор неактуален для закрытых отопительных контуров, в которых количество солей изначально ограничено). Кроме того, эти устройства имеют довольно крупные размеры.

Преимущества электродной конструкции

Электродные обогреватели обладают рядом преимуществ по сравнению с классическими котлами:

  • коэффициент полезного действия приближается к 100 %. Простая и надёжная конструкция позволяет практически всю используемую электрическую энергию преобразовывать в тепло;
  • отопительные устройства обладают небольшими габаритами. Их устанавливают непосредственно в отопительный контур. Не занимается дополнительное место в помещении.
  • Характерным представителем обогревателей подобного типа является электрокотел скорпион;
  • приборы имеют высокую надёжность. Если система запускается при отсутствии теплового носителя невозможен её выход из строя;
  • скачки напряжения не приведут к отключению отопления. Изменится лишь температура нагревания;
  • самодельный электродный котел для водяного отопления является более экономичным устройством, по сравнению с обычным электрическим нагревателем. При его работе расходуется меньше электрической энергии.

Изготовление своими руками

Постройка котла состоит из двух этапов — проектирование и сборка.

Проектирование и подготовка чертежа

На этапе проектирования определяют:

  1. Вид котла. Разница в КПД котлов небольшая, поэтому лучше выбрать проверенную годами ТЭНовую схему.
  2. Мощность котла. Определяется по сумме мощностей нагревателей и зависит от теплопотерь помещения, а также тепловой мощности батарей.
  3. Общую схему и рисуют проект.

Поиск и подготовка

Для нашей конструкции потребуется обрезок трубы 150 мм диаметром, две заглушки, электронагреватели, штуцера для входа/выхода теплоносителя, подключения нагревателей и клапана развоздушки.

Обработка материалов

Трубу требуется герметично заварить, подключить штуцера. Для этого обращаемся к знакомым сварщикам. Задача облегчается, если есть корпус от огнетушителя — он выполнен из стойкой к коррозии стали, толщина и габариты вполне подойдут. Остается только приварить резьбовые соединения.

Чтобы собрать электрический котел, нам потребуются:

  1. Инструменты: разводные и рожковые сантехнические ключи, отвертка и индикатор электричества.
  2. Расходники: уплотнительные прокладки, льняная пакля или фум-лента.

Сборка идет по логическим этапам:

  • Присоединение ТЭНов в корпус. Желательно, чтобы они располагались в нижней части — так нагрев будет равномернее.
  • Монтаж к стене. Для этого заранее привариваются монтажные кронштейны. Можно воспользоваться стяжными хомутами.
  • Подключение к системе отопления. Все соединения должны быть с кранами — это облегчит снятие электрического котла в случае ремонта.
  • Присоединение к контактам ТЭНа электрических проводов. Подключать лучше через регулятор мощности.
  • Обязательно заземлить корпус. Это исключит поражение электрическим током в случае «пробоя» изоляции нагревателя.

Испытания

Котел запускается только на заполненной системе отопления

При проверке особое внимание стоит уделить целости контактов, наличия электрического «пробоя». Для этого потребуется индикатор

Если при присоединении проводов лампочка индикатора светится — отключаем прибор и проверяем, где произошла утечка тока.

Инструкция по сборке самодельного индукционного котла

Стоит отметить, что нередко инструкция, как сделать электрокотел индукционного типа, настолько сложна и содержит такие трудоемкие чертежи, что самостоятельная сборка оборудования выглядит довольно сомнительной. Однако мы нашли нестандартное решение.

Перед тем как самому сделать электрокотел для отопления, нужно будет приобрести индукционную печь мощностью 2,4 кВт и 3 метра профилированных труб Ø25×50 мм со стенками, толщиной в 2,5 мм.

Если рассмотреть, как будет работать эта конструкция, то сначала собираем плоскую емкость из профиля – по ней будет двигаться жидкость. А затем к трубе фиксируем индукционную печку и подключаем ее к сети. Все вместе будет выглядеть примерно как кастрюлька на печке.

Нарезку трубы нужно выполнить максимально точно. Понадобится несколько кусков по 400 мм, тщательно зачищенных от заусенцев на торцах.

Поскольку жидкость внутри такого котла будет двигаться змейкой, то желательно взять четное количество кусков трубы, чтобы входное и выходное отверстие располагались с одной стороны – так их удобнее подключать к отопительному контуру.

Далее нужно прорезать стыковочные отверстия, расположив их строго напротив друг другу. Для удобства можно сначала высверлить по краям 2 дырки сверлом Ø10 мм, и с помощью болгарки прорезать между ними щель.

Поскольку профильные трубы не идеально ровные, их нужно сначала состыковать тупыми краями с острыми и пронумеровать, чтобы потом не перепутать.

На следующем этапе стыки между трубами нужно проварить. Укладываем конструкцию на ровную поверхность, стягиваем струбциной и свариваем. Сначала делаем точечную сварку, чтобы конструкцию не повело, а затем выполняем капитальные швы.

Теперь нужно закрыть торцевую часть нашей емкости. Используем для этого стальную полосу, вырезанную из профилированных труб. Сварку выполняем аналогичным методом – сначала точечно, а затем капитально.

С противоположной стороны также привариваем полосу, не забывая об установке входного и обратного патрубков на крайних трубах. Чтобы обеспечить максимальную площадь контакта емкости с печкой, все швы нужно тщательно зачистить.

Чтобы наш котел можно было повесить на стенку, на его задней части нужно приварить 2 уголка, в которые будет помещена индукционная печка, а также петли для навешивания.

Последний этап работы – покраска. Можно использовать термостойкую краску. На этом сборочные работы завершены. Можно вешать котел и подключать его к отоплению и электросети.

При покупке индукционной печи обратите внимание, чтобы она была рассчитана на беспрерывную работу. В противном случае потребуется перезапуск системы через каждые 2 часа.. Итоги

Итоги

Каждая из перечисленных моделей является полностью функциональной и надежной. Выбор в пользу какой-либо из них каждый сделает самостоятельно. Главное, внимательно отнестись к работе и в случае затруднений проконсультироваться со знающими людьми.

Нужен ли дополнительный насос для двухконтурного котла Навьен

После монтажа конденсационного двухконтурного котла многие пользователи рассматривают возможность установки дополнительного насоса в систему отопления загородного дома. Необходимость в использовании дополнительного подкачивающего прибора объясняется неравномерностью прогрева жилых помещений двухэтажного дома при достаточной мощности котельного оборудования.

Совет! Если перепады температуры теплоносителя на подающем и обратном трубопроводе превышают 20 градусов необходимо переключить циркуляционный насос на повышенную скорость или избавиться от воздушных пробок.

Установка ещё одного насоса необходима в таких случаях:

  1. При монтаже отопления частного дома с дополнительным контуром, или в случае, когда протяжность труб больше 80 метров.
  2. Для равномерной подачи теплоносителя по отопительной системе.

В установке дополнительного насоса нет надобности, если отопление сбалансировано при помощи специальных клапанов. Поэтому перед покупкой подкачивающего оборудования спустите воздух с радиаторов отопления и долейте воды, проверьте контур на подтечки при  помощи ручного опрессовочного насоса. Если после проведения таких процедур автономное отопление частного дома будет работать нормально, то ещё один насос не понадобится.

  • Зачем нужна гидрострелка
  • Нюансы установки

Зачем нужна гидрострелка

Если в отопительной системе дачи или коттеджа будет установлено несколько насосов, в контур в обязательном порядке включают гидроразделитель или гидрострелку. Указанный прибор может эксплуатироваться вместе с одноконтурным дизельным котлом или твердотопливным агрегатом. В последнем случае устройство регулирует подачу теплоносителя в разных фазах (воспламенение топлива, фаза горения и затухание). Установка гидрострелки позволяет сбалансировать работу отопительной системы. Главными задачами гидроразделителя являются:

  • Автоматическое удаление скопившегося воздуха;
  • Улавливание грязи из потоков теплоносителя.

Важно! Гидрострелка в отоплении позволяет сбалансировать работу системы, защищает её от завоздушивания, предотвращает скопление грязи в трубопроводах. Подобный прибор должен устанавливаться в обязательном порядке при наличии нескольких повысительных агрегатов

Нюансы установки

При монтаже отопления под ключ мастер сантехник устанавливает циркуляционный насос с мокрым ротором. Такой прибор не создаёт много шума, его ротор вращается без смазки. В качестве охладителя и смазочного материала здесь используется теплоноситель. При монтаже подкачивающего оборудования нужно учесть такие нюансы:

  1. Вал прибора, нагнетающего давление, располагают горизонтально по отношению к плоскости пола.
  2. Проводите монтаж таким образом, чтоб направление воды совпадало со стрелкой на корпусе устройства.
  3. Устанавливайте прибор клеммной коробкой кверху, что предотвратит попадание воды на электронику.

Важно! Эксперты рекомендуют устанавливать насос на обратном трубопроводе отопительной системы одноэтажного или многоэтажного жилого дома. Несмотря на то, что подобное оборудование рассчитано на работу в горячей воде с температурой до 110 градусов, более тёплая жидкость на обратном трубопроводе только продлит срок эксплуатации

Монтаж агрегата проводится только после слива воды с системы. При отключении электроэнергии насос не сможет перекачивать теплоноситель, поэтому его подключают через байпас, перед входящим патрубком устанавливают сетчатый фильтр для предотвращения попадания накипи и мусора на крыльчатку. Кроме этого на входе и выходе прибора предусматривают запорную арматуру для возможной замены и ремонта прибора.

Как мы видим, установка циркуляционного насоса требует определённых навыков, поэтому монтаж указанного оборудования должен проводить профессионал. Для заказа услуги можете оставить заявку на сайте или позвонить по номеру +7 (926)966-78-68

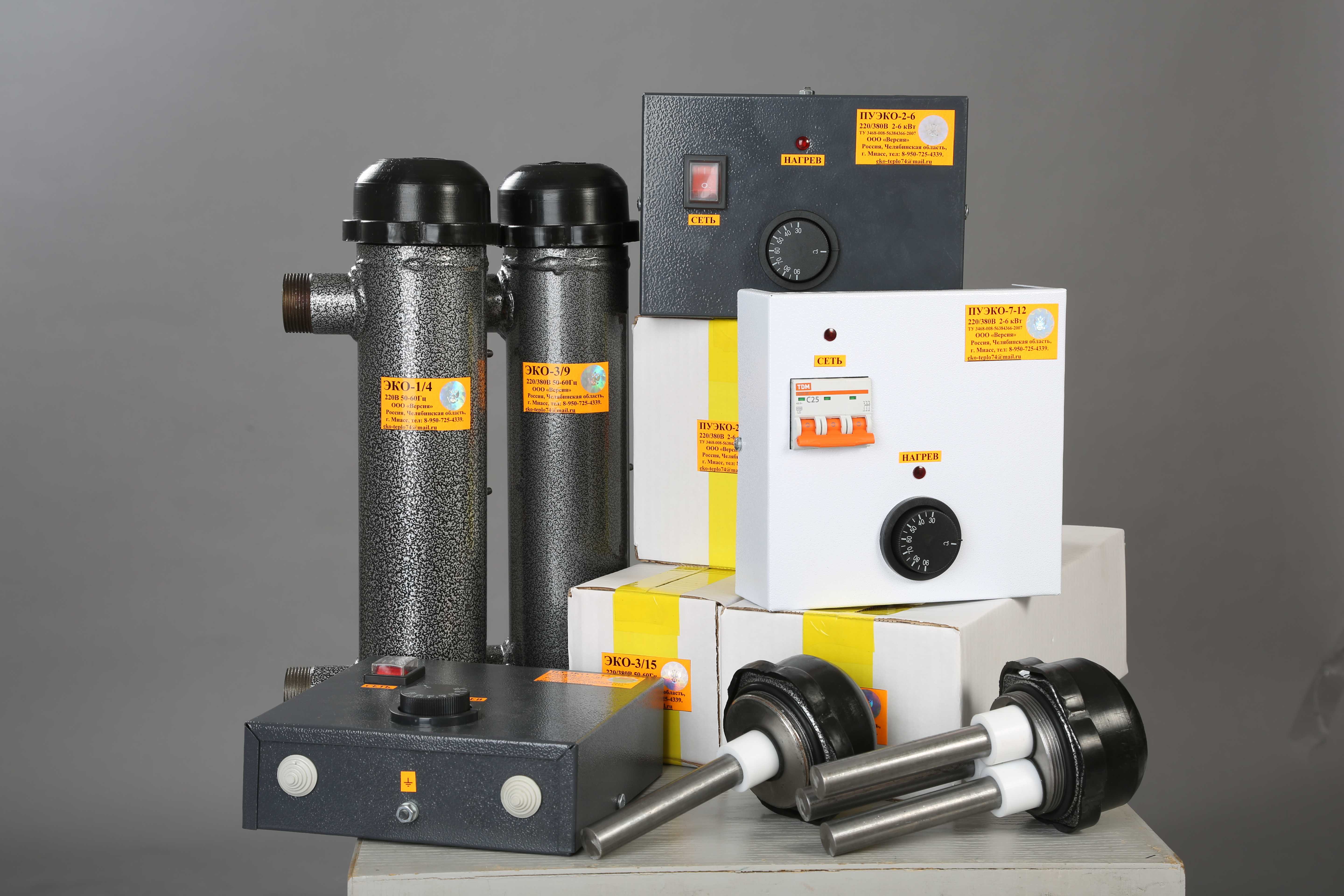

Электродный котел

Данный агрегат отличается тем, что контактирует непосредственно с жидкостью-теплоносителем. Суть в следующем: котел оборудуется специальным преобразователем, влияющим на ионы в жидкости. После запуска ионы двигаются хаотично, соприкасаются с другими частицами и, как следствие, выделяют тепловую энергию.

Электродный котел

Главное преимущество электродных моделей – абсолютная невосприимчивость к повреждению контура. Если ионная камера останется без теплоносителя, то она попросту выключится. Все это обеспечивает повышенную безопасность при эксплуатации и практически полное отсутствие налета.

Самодельные электрические котлы отопления

Обладая навыками работы с металлом, имея необходимый материал и инструмент легче всего изготовить самодельные электрокотлы – электродные или ТЭНовые. Если в качестве преобразователя электроэнергии применен ТЭН, то нужно изготовить или подобрать корпус из стали, в которые он будет установлен. Все остальные комплектующие – регуляторы, датчики, термостат, насос и расширительный бак приобретаются отдельно в специализированных магазинах. Электрические котлы можно использовать в закрытых или открытых системах отопления.

Что нужно и как сделать электрокотел отопления своими руками 220в эффективным и надежным?

Нужна емкость из стали, в которую помещаются один или несколько ТЭНов в соответствии с чертежами или эскизами на создаваемое изделие. Еще на этапе проекта на котлы отопления своими руками чертежи должны предусматривать возможность оперативной и легкой замены сгоревшего ТЭНа. Например, корпус можно изготовить из стальной трубы диаметром 220 мм с длиной корпуса около 0,5 м. К торцам трубы привариваются фланцы с патрубками подачи и «обратки» и посадочными местами, в которые устанавливаются ТЭНы. Циркуляционный насос, расширительный бак и датчик давления присоединяются к обратке.

Особенности электропитания электрических котлов

ТЭНы потребляют значительную мощность, обычно более 3 кВт. Поэтому для электрических котлов нужно создать отдельную линию электропитания. Для агрегатов мощностью до 6 кВт применяется однофазная сеть, а при больших значениях мощности необходима трехфазная сеть. Если снабдить самодельный котел отопления ТЭНом с терморегулятором и подключить его через защиту УЗО, то это идеальный вариант. При установке обычных ТЭНов термостат приобретается и устанавливается отдельно.

Электродные котлы отопления

Котлы этого типа подкупают чрезвычайной простотой. Он представляет собой емкость, в которой установлен электрод, вторым электродом служит корпус котла. В емкость вварены два патрубка – подачи и обратки, через которые электродный котел присоединяется к отопительной системе. КПД электродных котлов близок, как и у других типов электрокотлов, к 100% и его реальная величина – 98%. Известный электродный котел «Скорпион» объект жарких дискуссий. Мнения чрезвычайно разнообразные, от чрезмерного восхищения до полного отрицания применения для контуров отопления.

Считается, что электродные котлы были спроектированы для отопления подводных лодок. И действительно, изготовление котлов отопления требует минимума материалов, морская вода с растворенными солями – отличный теплоноситель, а корпус подводной лодки, с которым соединена система отопления, является идеальным заземлением. На первый взгляд – это отличный контур отопления, но можно ли его применить для отопления жилищ и как сделать электрокотел отопления своими руками, повторив устройство котла «Скорпион»?

Электродный котел Скорпион

В электродных котлах теплоноситель нагревает ток, проходящий между двумя электродами котла. Если в систему залить дистиллированную воду, то электродный котел работать не будет. В продаже имеется специальный солевой раствор для электродных котлов с удельной проводимостью порядка 150 ом/см. Конструкция агрегата настолько проста, что сделать электрокотел Скорпион своими руками, при наличии необходимых навыков, довольно просто.

К этой трубе привариваются два патрубка для подключения к системе отопления. Внутри прибора находится изолированный от корпуса электрод. Корпус котла играет роль второго электрода, к нему подключается нулевой провод и защитное заземление.

Недостатки электродных котлов

Основной недостаток электродных котлов – необходимость применения солевых растворов, которые неблагоприятно сказываются на батареях и трубопроводах отопления. Система отопления в течение нескольких лет может потребовать полной замены радиаторов, особенно алюминиевых (более подробную информацию о которых вы прочитаете здесь), и трубопроводов. Циркуляционные насосы, которые рассчитаны на работу с антифризом или чистой водой подвергаются большой опасности. Второй огромный недостаток – электродные котлы требуют идеального защитного заземления корпуса, иначе они представляют огромную опасность поражения электротоком. В зарубежных странах продавать и устанавливать подобное оборудование запрещено!
