Какие розетки нужны для варочных панелей и духовых шкафов

Как своими силами подключить питающий кабель

Итак, мы выбрали способ, как подключить наши первоочередные кухонные устройства. Но наши питающие кабели подключены условно. Выясним, как это сделать по-настоящему. Традиционно, рассмотрим раздельно, духовой шкаф и варочную поверхность.

Для духового шкафа (мощностью не более 3.5 кВТ, Р=3.5 kW) необходимо приобрести кусок кабеля ПВС 3*2,5 и обычную бытовую вилку на 16А. Длина кабеля должна быть такой, чтобы после подключения кабель не был натянут

При присоединении к вилке (условимся, кабель имеет коричневую, синюю и желтую жилы), важно подключить желтую (желто-зеленую) жилу к клемме земля. Порядок подключения фазы и ноля следующий: коричневая жила это фаза, синяя это ноль

В розетке фазу можно определить с помощью индикатора фазы (любой бытовой прибор не реагирует на порядок фаза-ноль – если вилку телевизора вставить противоположно текущей позиции, то телевизор все равно будет работать, однако, будет лучше, следовать условиям эксплуатации данного электроприбора). Далее, снимается небольшая пластиковая крышка, в месте подсоединения кабеля.

Там мы увидим соединение для каждой жилы кабеля.

Присоединение выполним следующим образом: L- это фаза, N- ноль, знак земля — желтый (желто-зеленый — это цвета земли с точки зрения электрики) согласно цветам жил

Очень важно: цвета жил провода в вилке при сочетании земля-фаза-ноль, должны соответствовать аналогичному сочетанию в подключаемом устройстве. Если в вилке фаза это коричневая жила кабеля, то и в духовом шкафе это коричневая жила

Точно так же с нулем и землей – сугубо по цветам.

Варочная поверхность. Как правило, модели варочных поверхностей универсальны. Это подразумевает подключение как на 220В так и на 380В. Переход как на одно так и другое напряжение реализуется с помощью установки соответствующих перемычек. У большинства варочных панелей, в месте подсоединения питающего кабеля (удобно доступная пластмассовая крышка) можно увидеть подобную схему подключения:

В случае квартиры, где выделенное напряжение 220В вывод очевиден (в случае частного дома, при выделенных 380В, электрики адаптируют вывод питания на варочную поверхность на 220В).

Для того, чтобы варочная поверхность работала от 220 В, следует установить перемычки согласно строке 3 схемы подключения. Для напряжения 380В выбираем строку 1. Практически это может выглядеть так:

Или так:

Что касаемо питающего кабеля, лучше использовать ПВС 3*6 (кроме случая, когда кабель в розетке меньшего сечения – а это 3*4мм2). В любом случае, рекомендуется придерживаться принципа – сечение питающего кабеля не может быть меньше сечения кабеля в розетке (провода выступающего из стены, для подключения варочной поверхности). Больше может. Как уже говорилось выше, варочная поверхность емкий потребитель электроэнергии. При мощности 7,3 кВт (Р=7,3kW), необходимо установить розетку и вилку, рассчитанные на ток 32А.

Сочетание цветов жил кабеля с землей, фазой и нулем полностью аналогично случаю духового шкафа.

При подключении питающих кабелей духового шкафа и варочной поверхности была указана марка кабеля ПВС. ПВС это гибкий многожильный силовой кабель в ПВХ изоляции. Но при неразъемном соединении с кабелем электропроводки (а это в большинстве случаев кабель марки ВВГ-нг, с монолитными негибкими жилами) эффективнее было бы использовать аналогичной марки кабель. С точки зрения простоты соединения — возможно. С точки зрения эксплуатации – все таки мы имеем дело с бытовыми приборами, а им присуща некоторая подвижность. Монолитный кабель рассчитан на неподвижность, вероятность поломки жил есть, но не большая. Вероятность же поломки мест соединения внутри прибора уже выше. Поэтому многожильный кабель (ПВС) более удобен, в данном случае.

При выполнении работ с электрооборудованием строго выполняйте меры безопасности от поражения электрическим током.

Какую установить розетку для варочной панели и духового шкафа? Советы по выбору

   Все розетки, рассчитанные на силу тока более 25А считаются силовыми. По способу установки они подразделяются на:

• внешние, накладные. Монтаж розеток этого типа производится прямо на плоскость стены. Они удобны в использовании при прокладке кабелей открытым способом. Кроме того, такие розетки наиболее безопасны для установки в деревянных домах и в помещениях с повышенной влажностью. Именно этот тип розеток имеет наилучшую влаго- и пылезащиту;
•  внутренние, устанавливаются в специальные подрозетники, вмонтированные в толщу стены. Находят наибольшее распространение в кирпичных и панельных домах, при отделке стен листовыми материалами, типа ГВЛ.

   По назначению и особенностям конструкции розетки делятся на:

• предназначенные для работы в однофазных сетях 220В;
• предназначенные для работы в сетях с тремя фазами, 380В;
• имеющими отдельный контакт для заземления или без него;
• с фиксаторами, надежно удерживающими соединение с вилкой. Фиксация бывает кнопочная или резьбовая, с помощью накидной гайки;
• с интегрированными устройствами, например УЗО, реле времени отключения;
• с шторками, закрывающими входные отверстия розетки. Очень удобно применение этого типа в семьях, где есть маленькие дети. В такую розетку невозможно вставить какой-нибудь иной предмет, кроме вилки.

   Перед тем, как купить розетку для электроплиты, необходимо сделать выбор, который должен основываться на следующих критериях:

• расчетной максимальной силы тока. Для духовок (мощность до 3-3,5 кВт) достаточно величины в 16 — 25А, для плиты с мощностью до 7 кВт — не менее 32А, а для более мощных установок — 63А. В таких розетках и соответствующих вилках к ним штыри контактов более толстые, материал изолятора более тугоплавкий;
• количество рабочих фаз. Для подключения на 220 В используется розетка и вилка с тремя контактными группами, а в сетях 380В — с пятью;
• степень защиты. Защищенность электроприборов от воздействий обозначается кодом IPXX, где ХХ — цифры.

  Первая кодирует степень защищенности от проникновения внутрь корпуса твердых объектов.

Вторая — код защиты от проникновения жидкостей. Чем больше цифры тем выше класс защиты.

   Например, 00 — защита отсутствует полностью, т. е. контакты открытые. А IP68 — максимальная степень защиты, при которой абсолютно исключена возможность попадания внутрь розетки и вилки пыли и воды (даже при полном затоплении).

   Для бытовых приборов, работающих на кухне, минимальной степенью должна быть IP24 (невозможно попадание внутрь предметов, размером более 12 мм (например, пальцев) и брызг воды, независимо от их направления).

   Кабель подключается к вилке и розетке несколькими способами.

   Первый способ —  жила кабеля освобождается от изоляции на 0,5 см, вводится под прижим и зажимается винтом. Второй способ более надежен: проводник очищается от изоляции на 1,5 см, оборачивается кольцом вокруг винта и прижимается. Площадь соприкосновения будет больше, контакт надежнее.

   Если жила кабеля состоит из множества тонких проволочек, то их необходимо обработать паяльником и оловянным припоем или обжать латунными трубками.

   Розетку или клеммную коробку следует крепить к стене недалеко от плиты, надежно, с помощью шурупов или саморезов, таким образом, чтобы выполнить следующие условия:

• на розетку или коробку не должна попадать жидкость с плиты или мойки;
• розетка (коробка) должна быть доступна для электрика, но находиться скрыто, не не виду.

Монтаж проводов для розетки

Теперь самое сложное и ответственное дело. Мы помним, что у нас две розетки в одном корпусе. Провода подключаются параллельно, как в обычных спаренных розетках на стенах

Но есть один нюанс, на который стоит обратить внимание. В обычных розетках мы как правило наращиваем провод к последующей

По-другому в них просто неудобно. Но в обычных розетках используются провода с меньшим сечением, обычно в 2,5 мм.кв. Тем, кто имеет опыт их подключения, известно, как трудно бывает согнуть несколько проводов и придать им нужное положение в подрозетниках.

А в розетке для духового шкафа и варочной плиты кабель еще толще, а возможность для маневра еще меньше. Кабель как минимум 4, а то и 6 мм.кв. Сгибать такой кабель, придавая ему форму в розетке очень сложно. А зажимать в клеммы два кабеля и того проблемнее. Контакт может получиться не надежным, и со временем начнет искрить и подгорать, что чревато выходом электроприборов из строя, а то и просто самовозгоранием.

Есть более простое и надежное решение. Нужно пропустить весь кабель, не разрезая его, через клеммы первой розетки к клеммам второй. Для клемм первой розетки нужно лишь снять изоляцию. Сделать аккуратно это можно острым лезвием. Сначала точно рассчитайте место, где кабель проходит сквозь клеммы, сделайте отметки и смело снимайте изоляцию. Еще раз повторюсь, кабель очень жесткий! Для качественной разметки и крепления, нужно сделать следующее.

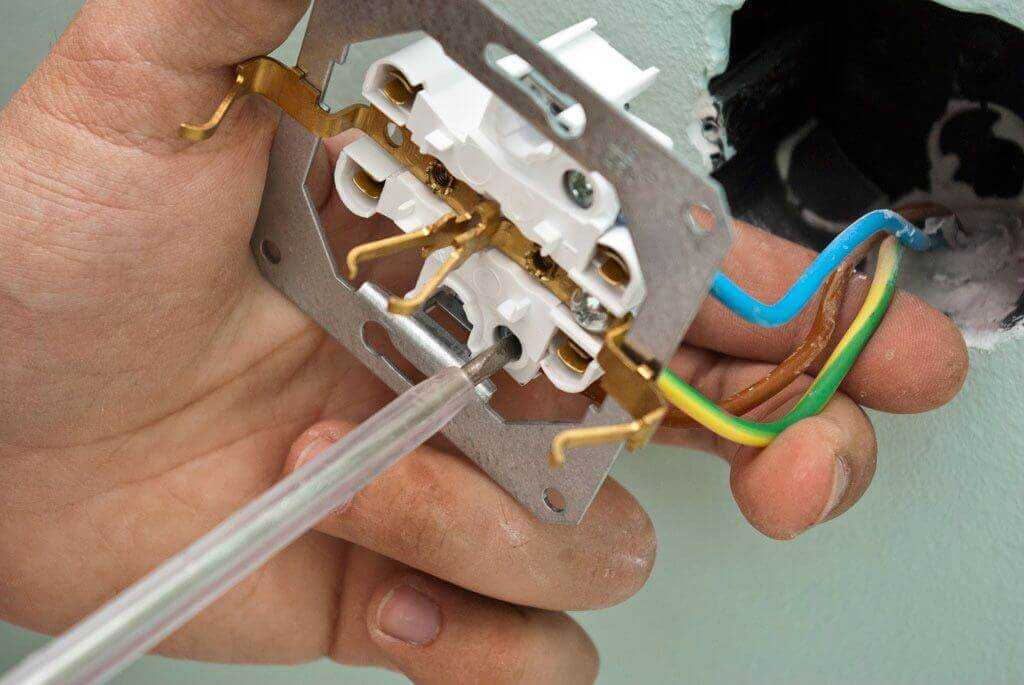

Полностью снять клеммы с большой розетки. Для этого нужно выкрутить винты и не потерять их, и все мелкие детали связанные с ними. Продеть провода в освободившиеся места соблюдая следующие рекомендации. Верхняя и нижняя клемма для фазы и ноля. Здесь нет разницы куда вы их подключите. Главное, чтобы фаза и ноль соответствовали проводам вилки, о которой будет написано ниже. Та клемма, что чуть дальше и ближе к середине – для заземления. Все видно на фото, смотрите ниже.

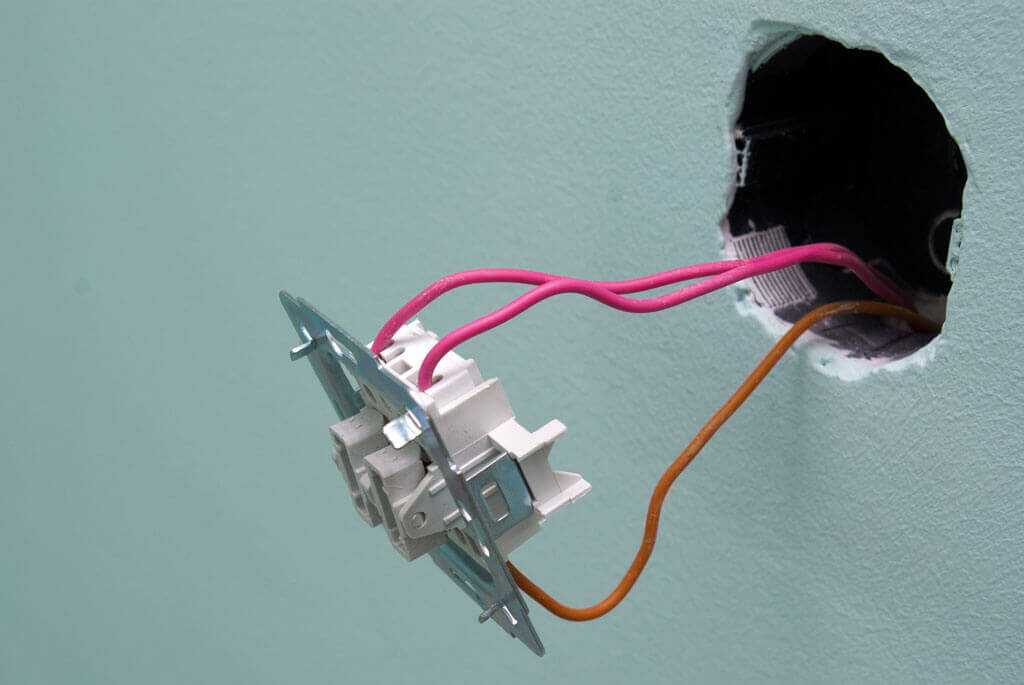

Как только вам удастся продеть провода, установите платформу на уже закрепленную на стене панель и слегка зафиксируйте болтиками. Теперь расправив провода, можно делать разметку.

Оставшийся провод или кабель, называйте как хотите, расправьте так, чтобы его удобно было завести в следующую розетку, после чего обрежьте лишнее и зачистите концы от изоляции.

Теперь открепите платформу от панели на стене. Чуть выньте провода. Настолько, чтобы вам было удобно снять изоляцию для клемм первой большой розетки. Снимите изоляцию и аккуратно внедрите клеммы на место. Предупреждаю, что дело это не простое и даже ювелирное.

К сожалению отечественные технологии сильно страдают некоторой “топорностью”. Поэтому лично я, монтируя эти клеммы, пару раз выругался. Уверен, что многим из вас, этого тоже не избежать. Но все получится, я уверен.

Клеммы же розетки для духового шкафа, монтируются как для обычной розетки, заземление посередине, фаза и ноль по краям. Но учитывая жесткость провода, придется немного повозиться.

Если, сняв изоляцию с кабеля, вы обнаружите на ней слой окисления, то зачистите медь очень мелкой наждачкой для лучшего контакта. Очень мелкая — это наждачка для шлифовки стен под покраску, с зернистостью 240 или около того.

Зажав провода в клеммы, установите платформу на место и фиксируйте к крепежной планке. Запомните, а лучше запишите или сфотографируйте расположение фазы и нуля в клеммах розетки варочной панели, это вам пригодится при монтаже вилки для нее. Можно маркером сделать нужные метки прямо на белой крышке. Теперь можно смело закрыть все крышечкой и наслаждаться работой.

Установка встраиваемых духовых шкафов

Установить электрический духовой шкаф можно в любом удобном для хозяйки месте, однако, мойка и посудомоечная машина должны находиться от духовки на определённом расстоянии.

Розетку можно расположить хоть слева хоть справа, но не ниже десяти сантиметров от пола. Лучше других сюда подойдёт силовая розетка, рассчитанная на сорок Ампер. Газовые духовые шкафы необходимо устанавливать на расстоянии примерно 1,2 метра от источника топлива.

Возле холодильника установить духовой шкаф можно. Но при этом нужно учесть, что жир из духовки может попадать на стенки холодильной техники, а это не украсит её внешний вид. Поэтому установка духового шкафа в некотором отдалении от холодильника станет более разумным решением.

Расположение духовки в нише

Перед подключением духового шкафа необходимо подготовить нишу для его установки. Нужно обязательно проследить за тем, чтобы не образовалось даже малейших прекосов (проконтролировать это можно воспользовавшись уровнем), иначе тепло будет распределяться неправильно и устройство быстро выйдет из строя.

Во время работы духового шкафа выделяется тепло, в связи с этим необходимо оставить расстояние между стенками ниши и духовки, это также предотвратит преждевременную поломку изделия.

Конкретные расстояния от стенок ниши до частей духового шкафа:

• до задней стенки духового шкафа — 40 мм;
• до левой и правой стенки духовки — по 50 мм;
• расстояние до дна духового шкафа — 90 мм.

Как подключить духовой шкаф к электричеству

После того как духовка стоит в нужном месте, можно приступить к его подключению. Если в доме применяется проводка из алюминия, необходимо проложить медный трехжильный провод от электрощита к розетке духового шкафа.

Этот процесс очень важен, поэтому необходимо выполнить его без ошибок и по правилам:

• Если мощность устройства от 3 до 3,5 киловатта, ток потребления составит 16 ампер. В щиток ставится отдельный автомат на 25 ампер только на одно включение аппарата. Затем в кабельном канале от него к розетке нужно протянуть провод ВВГ — 3*2,5.
• В случае когда мощность устройства более 3,5 киловатта, ток потребления будет составлять около 32 ампер. Выполнить нужно будет тот же самый процесс, но автомат поставить на 40 ампер. Провод тоже потребуется другой, ВВГ — 3*4,0.

Осталось подключить встраиваемый духовой шкаф к электросети. Для этого потребуется трехклеммная евророзетка, которую нужно будет подключить к проложенному в кухне проводу.

В случае если схема электропроводки в квартире двухпроводная, в которой отсутствует заземление, необходимо будет вызвать электрика, чтобы он подвёл «землю» из главного щита питания подъезда.

Сегодня изготавливаются духовые шкафы с разными параметрами, характеристиками и конфигурациями. На задней стенке некоторых изделий располагается разъем с тремя контактами, благодаря ему подключается трехжильный кабель.

На других агрегатах установлен только клеммник с винтами. Для подключения такой духовки необходимо кабель затянуть винтами, а евровилку подключить с другой стороны. Перед тем как установить встроенный духовой шкаф своими руками и проводить электромонтажные работы, нужно обязательно отключить напряжение сети.

Ошибки

Следует сказать, что если подключение выполняется неспециалистом, то риск возникновения различных проблем и ошибок при эксплуатации духового шкафа существенно повышается. Разберем наиболее частые случаи проблем с такой техникой. Одной из них является то, что духовка постоянно выбивает автомат. Причин этого может быть несколько.

• Возможно, одновременно с этим устройством в сеть включены иные бытовые электроприборы, что просто увеличивают нагрузку на сеть. Можно попробовать их выключить.
• Проблема может быть в том, что в сети скачет напряжение. Поэтому и срабатывает УЗО.
• Из-за нарушения проводной изоляции электрический ток может попадать на корпус устройства. Тогда духовка будет коротить, если основной кабель поврежден.
• Физические повреждения имеет вилка, сам шнур или розетка, куда осуществляется подключение устройства.
• Также из строя может выйти селектор мощности. Признаком этого будет срабатывание автомата после некоторого времени работы устройства.
• Если есть проблемы с ТЭНами.
• Если поломался вентилятор, а духовой шкаф просто перегревается.

Еще одна частая проблема – устройство не нагревается. Сначала нужно исключить такие банальные проблемы, как поломка сетевого фильтра, неисправность удлинителя, поломка розетки, отсутствие напряжения в сети, выход из строя шнура питания, поломка самой вилки и так далее. После этого следует осуществить прозвон элементов устройства, чтобы определить место поломки. Как правило, мастер найдет проблему либо в блоке управления устройства, переключателе мощности, либо при проверке ТЭНов. Как правило, в последнем случае и заключается проблема. Также это может быть вызвано неисправностью проводки.

Еще одной довольно часто встречающейся проблемой является перегрев электродуховки. Как правило, тут присутствует неисправность термостата. Но такую неполадку под силу устранить только специалисту, который имеет под рукой соответствующее оборудование. Бывает и так, что устройство нагревается очень сильно прямо снаружи. В этом случае, скорее всего, речь будет идти о нарушении работы охладительных вентиляторов. Специалист исправит такую неполадку за час.

Также бывают и другие неисправности. Например, духовка просто не включается. Тогда следует осуществить проверку подачи напряжения на электроприбор. То есть иногда причинами неисправности духовки могут стать обычное отключение электрической энергии или проблемы с розеткой. Бывает также и так, что просто перегорает шнур. Особенно часто такая неполадка возникает тогда, когда длина шнура велика, он перегорает где-то в месте, которое пользователю внешне недоступно. При возникновении неполадки следует сразу проверить целостность шнура во всех местах.

Также на современных моделях случается так, что если на дверце даже где-то возникнет микротрещина, это нарушит герметичность конструкции. Так что при возникновении проблемы следует очень внимательно осмотреть целостность двери устройства. Еще одна распространенная ошибка, с которой сталкиваются пользователи – поломанный датчик температур. Данный элемент крайне важен, по причине того, что он является защитой мебели, что окружает духовку, от возгорания.

Еще одна причина, которая может вызвать любую ошибку – неисправность платы управления. Сразу скажем, что данная плата не подлежит ремонту, ее просто требуется заменить. Да и не стоит пытаться ее ремонтировать, так как после пайки она все равно не проработает долго в нормальном режиме. Следует отметить, что подключение духового шкафа – процесс довольно ответственный, к которому необходимо подходить со всей серьезностью. Не стоит пытаться осуществлять подключение, если вы не имеете элементарных знаний в области электротехники, лучше тогда обратиться к специалистам. А при наличии таких знаний подключить духовку не составит никакого труда буквально в течение пары часов.

В следующем видео вас ждет подключение духового шкафа.

Как установить варочную панель. Методика монтажа

   Варочные панели — разновидность встраиваемой бытовой техники, соответственно,   перед тем, как подключить электроплиту, необходимо разобраться в технологии этого самого «встраивания», иначе — монтажа изделия в кухонную тумбу.

   Для выполнения задачи своими руками потребуется небольшой набор ручного инструмента:

• электродрель;
• электролобзик;
• отвертка;
• нож;
• линейка, угольник, карандаши и картон.

   Монтаж производится в три этапа:

   Разметка будущего выреза под панель. Необходимо с помощью линейки точно измерить ширину и длину габарита под установку.

   Внимание! Измеряйте не саму рабочую поверхность варки, а корпус под ней. Проверить правильность измерений иногда можно по сведениям из инструкции

   Наиболее удобно производить разметку по шаблону, который нетрудно изготовить из картона. У некоторых моделей такие шаблоны могут входить в комплект поставки.

   Начертите на столешнице тумбы линии будущего разреза с помощью линейки и  угольника. Можно сделать напуск, не более 1 мм, для обеспечения легкого входа панели.

Установка варочной панели в тумбу

   Вырезание ниши для установки панели. Начинать надо с сверления отверстий по углам размеченного прямоугольника. Диаметр сверла должен быть не меньше 9-10 мм. Тип сверла — по дереву или металлу.

   Следующий шаг — выпиливание лобзиком. Пилка лобзика должна иметь мелкий зуб и предназначаться для чистового реза. Для предотвращения образования мелких сколов, места будущего пропила можно заклеить малярным скотчем.

   Пилку лобзика вставьте в просверленное отверстие, подошву плотно прижмите к столешнице и затем начинайте рез, аккуратно проводя электролобзик по линиям разметки с небольшой скоростью.

   Установка и крепление панели. В проделанное окно вставьте варочную плиту, а место сопряжения рабочей поверхности со столешницей загерметизируйте специальным уплотнителем или герметиком на силиконовой основе. В случае необходимости, посадочное окно можно расширить напильником или повторным пропилом лобзика.

   Снизу панель надежно закрепите к столешнице зажимами из комплекта. После крепления, тряпкой удалите излишки герметика или ножом отрежьте выступающие части уплотнителя.

Причины отсутствия фазы

Сразу стоит сказать, что фаза пропадает по одной единственной причине — нет контакта

При этом неважно — оборван кабель или разомкнут разъединитель на трансформаторной подстанции. При этом все сказано и для трёхфазной и для однофазной сети

Также не все знают, что однофазная сеть 220В является одной из фаз трёхфазной сети с линейным напряжением 380В, а между фазой и нулем в этом случае получается 220В. Давайте рассмотрим, что делать если пропала фаза на примере разных ситуаций.

Не работает освещение

Если нет света, но работают розетки, первым делом проверьте наличие напряжения в патроне на люстре. При этом проверить наличие фазы можно индикаторной отверткой, но будьте внимательны — велика вероятность сделать КЗ. О том, как пользоваться индикаторной отверткой, мы рассказали в отдельной статье.

Если там ничего нет, возможно проблема в подключении проводов к патрону, если и с этим всё в порядке — тогда, скорее всего, пропала фаза в выключателе или распределительной коробке.

Такое часто происходит, когда контакты выключателя вроде бы замыкаются, но соединения между ними нет, а также если провода были плохо зажаты в клеммнике выключателя. Для проверки выключателя нужно снять его со стены и прозвонить, замыкаются ли контакты при замыкании выключателя, заодно проверить приходит ли на него напряжение.

Если напряжения на выключателе нет — проблема в распределительной коробке или в проводке между ней и выключателем. Если пропадает фаза при включении света — у вас короткое замыкание в патроне, светильнике, либо на линии от выключателя до светильника.

Не работает розетка

В розетках также может пропасть фаза. Это легко проверить, если снять нерабочую розетку и осмотреть качество соединений с проводами. Если соединения хорошие, то нужно знать, как запитаны розетки. Всего различают две схемы соединений:

Шлейфом.
Звездой.

Шлейф — это когда каждая следующая розетка подсоединяется к предыдущей параллельно, а звезда — когда от каждой розетки идет отдельная линия к электрощиту или распределительной коробке.

Тогда в первом случае нужно проверить состояние клеммников и контактов в предыдущей по цепи рабочей розетке, а во втором случае — осмотреть распределительную коробку.

В одной комнате

Если нет фазы в одной из комнат – обратите внимание на электрощит. Если каждая комната включается отдельным автоматом – возможно выбило автомат на эту комнату, либо же он вышел из строя

В первом случае – искать проблемы в проводке комнаты, а во втором – заменить автомат.

Если все комнаты запитаны от одного автоматического выключателя, значит проблема в распределительной коробке, от которой запитана эта комната.

Нет света в многоквартирном доме

Если вы обнаружили, что проблемы с подачей электричества не только у вас, но и у всех соседей по стояку — значит произошел, обрыв одной из трёх фаз либо во вводном электрощите дома, либо в каком-то из подъездных щитов. Такое происходит при отгорании нуля и перекосе фаз, когда из-за перенапряжений нагрузка и её токи неравномерно распределяются между потребителями. В результате контакты какого-то из соединений не выдерживают и отгорают.

В этом случае нельзя самому устранять неисправность, нужно обратиться в управляющую компанию или снабжающую организацию, чтобы они прислали дежурную бригаду электриков.

Реже бывают случаи, когда пропадает две фазы. В этом случае, как и в предыдущих нужно проверить состояние клемм автоматических выключателей на вашем квартирном щите и, если в нем все контакты и клеммы автоматов внешне исправны — вызвать бригаду электриков.

Самостоятельное устранение неисправностей в подъездных электрощитах опасно тем, что вы не можете в полной мере привести отключение всех линий и вывесить запрещающие плакаты.

В частном доме

Если вы обнаружили что пропало напряжение в сети, посмотрите на вводной автомат, если он выбит – включите его. Если после включения автомата напряжение не появилось – проблема во вводе в дом. Также возможна потеря контактов на автомате. А если при включении автомата его сразу же выбивает – однозначно есть короткое замыкание либо в проводке, либо в каком-то из подключенных приборов.

Как подключить газовую духовку

Сегодня подключение газовых духовых шкафов производится при помощи двух вариантов соединяющих деталей, а именно:

• гибкие шланги;
• негибкая трубка, которая изготовлена из медного или стального сплава.

До того как подключить газовую духовку, надо разобраться с разводкой вышеуказанных шлангов:

• подсоединение при помощи специального разъёма, расположенного недалеко от оборудования;
• после того как все работы завершены, надо убедиться в том, что трубки не перегнулись, а топливо без препятствий поступает к устройству;
• при подключении газового духового шкафа учтите, что длина шланга не должна превышать два метра;
• общее число соединений – минимальное.

Подключение газовой духовки происходит в несколько этапов.

1. Определяется тип духовки.
2. Проводится подключение и пробный пуск.
3. Важный этап – подключить технику к газу.

Важно учитывать то, что подключать газовую духовку можно только на участках трубопроводов, расположенных недалеко от крана, при помощи которого можно регулировать подачу этого горючего вещества

Кабель и защитный автомат

Поскольку варочные поверхности и духовые шкафы относятся к крупным потребителям электричества (их мощность стартует с 3 киловатт), для их питания понадобится выделенный кабель.

Оптимальный выбор — кабель с тремя жилами (обязательно с заземляющим проводом зелено-желтого цвета). Кабельное сечение подбирают сообразно номиналу духового шкафа.

Если нагрузка составляет от 3 до 3,5 киловатт, понадобится кабель с сечением 2,5 миллиметра. Розетка нужна под 16 Ампер, а автоматический выключатель — на 25 Ампер. Если мощность электрической плиты превышает 3,5 киловатта, сечение кабеля составляет 4 миллиметра, а розетку выбирают на 32 Ампера.

Розетка для духового шкафа

В принципе, если в кухне уже установлена евророзетка, которую используют для другой бытовой техники, то и духовку к ней тоже можно подключить, если выполнены три главных условия:

1. Мощность духовки не превышает 3,5 кВт.
2. Розетка подключена к трёхжильному медному проводу сечением 2,5 мм².
3. Вместо обычного автоматического выключателя с тепловым расцепителем, в распределительном щитке установлен дифавтомат, который выдерживает номинальный ток силой 16 А.

Часто встречаемая схема распределения тока по участкам – это два автомата на две группы: освещение и розетки. На последнюю ставится прибор номиналом 16-25 А. Если в розеточной группе заменить обычный автомат на дифференциальный, то это даст возможность использовать одну из розеток для подключения духового шкафа. Но тут возникает другая ситуация: подключённая духовка забирает на себя весь защитный потенциал автомата, а значит, при включении шкафа другой прибор в розетки подключать нельзя, иначе выбьет автомат.

Поэтому в кухню от распределительного щитка дома рекомендуется тащить отдельный электрический шлейф, к которому будет подключена духовка. А это затраты и на приобретение расходных материалов, и на проведение электромонтажных работ. Поэтому придётся сделать выбор: или экономия, но неудобства в одновременном использовании бытовых приборов, или максимальное удобство, но расходы. Но учтите, что в любом случае обычный автомат меняется на дифференциальный или рядом с первым устанавливается дополнительная защита в виде прибора УЗО.

Ниже приведены несколько полезных советов, касающиеся установки и эксплуатации розетки

• Месторасположение – на стене, на высоте не более 90 сантиметров, но и не ниже 10-15 сантиметров над уровнем пола. Последний параметр определяется за счёт возможных протечек на кухне. Это расстояние не позволит воде попасть на прибор.
• Нельзя монтировать розетку непосредственно за духовым шкафом. То есть, месторасположение можно сместить влево, вправо, приподнять выше.
• Влажная чистка духовки проводится только при отключённом приборе.
• Расстояние от газовой трубы до электропроводки и розетки не должно быть меньше 60 сантиметров.

Сегодня производители разных стран для мощных электроприборов предлагают разные модели розеток. На фото ниже они показаны. Производители тех же электрических духовок не знают, какая розетка будет установлена у потребителя дома. Поэтому электродуховки в торговую сеть поступают без вилок. А значит, к питающему кабелю, который отходит от духового шкафа, её придётся подключать самостоятельно.

Подключение вилки к проводу представляет собой точное подсоединение определённых жил кабеля к контактам прибора. Сегодня в основном используется цветовое отличие. Из трёх жил жёлто-зелёная является заземляющей, остальные фазными и нулевыми. Но для точного определения лучше вскрыть клеммную коробку на задней стенке духовки и посмотреть, какой провод, куда подсоединён.

В том случае, если клеммная коробка закрыта пломбой, то проверку проводят мультиметром. Проверяется именно заземляющая жила. Щуп чёрного цвета подсоединяется к проводу (жёлто-зелёному), красный к корпусу духовки. Если на дисплее засветился ноль, то это на самом деле заземляющий контур. После чего концы питающего кабеля соединяются с клеммами в вилке. Жила заземления смыкается с соответствующей клеммой. Чаще всего она располагается посередине между клеммами фазы и ноля и обозначается специальным значком, как показано на фото ниже. Две остальные жилы подключаются к любым клеммам в независимости это ноль или фаза. Чтобы провод не болтался, его фиксируют хомутом, который прикручивается к корпусу вилки.

Розетка для духового шкафа и варочной панели

Электрические варочные поверхности и духовые шкафы потребляют большую мощность (от 2,5 до 10 кВт). Потому, по современным правилам электробезопасности, розетка для духового шкафа требует отдельной выделенной линии электропитания от щитка.

Причём, если варочная панель и духовой шкаф предусматривают независимую установку, то для них потребуются две розетки, с отдельными точками подключения на распределительном щитке.

У многих возникает вопрос, а можно ли подключить электрический духовой шкаф от уже существующей обычной розетки, которая ранее была установлена на кухне для чайника, микроволновки и т.п.?

• Можно, главное чтобы при этом соблюдались 3 условия:
• духовка должна быть мощностью не более 3,5 кВт;
• розетка подключена трехжильным медным кабелем от щитка сечением не менее 2,5 мм2;
• в электрощите заменить обычный автомат с тепловым расцепителем на дифференциальный автомат с номинальным током не более 16 А.

По третьему условию, у некоторых могут возникнуть неудобства и небольшие проблемы. Как правило, у многих до сих пор на всю розеточную группу стоит один автомат на 16 А — 25 А, плюс еще один на освещение.

При замене единственного автомата для розеток на дифференциальный 16 А и подключении через него духовки, практически не возможно будет пользоваться другими электроприборами, пока работает духовой шкаф и готовится пища.

Здесь уже вам самостоятельно придется делать выбор, либо в пользу экономии (не прокладывать новую проводку, отдельную розетку и т.д.), либо в пользу комфорта и удобства. Оставлять в щите обычный модульный автомат без защиты от токов утечки, при подключении духового шкафа в старую розетку, не рекомендуется.

Высота установки новой розетки под духовку, должна быть не более 90 см от пола. Хотя ее также не редко ставят на уровне ножек кухни.

Самое главное здесь – удобство эксплуатации. По технике безопасности, при влажной уборке и протирке духовки мокрой тряпкой, ее обязательно нужно отключать от электросети.

И залазить каждый раз под самый низ кухни, чтобы выдернуть вилку, не всегда удобно. Кроме того, здесь нужно учесть такие возможные ситуации, как протечка воды и затопление кухни. Поэтому на 5-10 см над полом, розетку все же следует приподнять.

Основное требование по размещению розетки – не располагать ее непосредственно за духовым шкафом. Можете ее установить слева, справа или как говорилось выше – под ним, непосредственно возле пола.

Когда с местом расположения розетки определились, необходимо ее подключить.

Фазную и нулевую жилу кабеля подсоединяете на крайние контакты розетки

При этом абсолютно не важно где будет расположена фаза, а где ноль – справа или слева. Заземляющую жилу (желто-зеленую) подключаете к клемме заземления (обычно средняя)

Ставите на место рамку или декоративную крышку.

Требования к проводке

Особое внимание следует уделять качеству электрической проводки, от чего зависят безопасность и правильность функционирования всей системы

Во внимание принимают следующие факторы:
Духовой шкаф и варочную поверхность подключают через заземление. В вилке или розетке для духового шкафа должно присутствовать 3 или 5 контактов (в первом случае для сети 220 Вольт, во втором — для 380 Вольт)

В заданиях старой постройки этого условия придерживались не всегда. Однако современные требования иные, поэтому понадобится прокладка нового кабеля.
Электрическая проводка соединяется с распредкоробкой только через УЗО (устройство защитного отключения).
Оборудование небольшой мощности (до 2,5 киловатт) подключают к существующей электросети (если она отвечает современным требованиям). Для подключения мощного оборудования понадобится выделенная линия.

Оптимальное сечение кабеля — 6 квадратных миллиметров. Провод с таким сечением выдержит длительную нагрузку на уровне 10 киловатт. Рекомендуемый класс защиты автомата — C32. Если мощность панели не превышает 8 киловатт, достаточно будет кабеля с сечением 4 миллиметра и автомата с классом защиты C25.

Правильный выбор кабеля — ВВГнг или NYM. Приобретая кабель, учитывают диаметр проводника. Для провода с сечением в 4 миллиметра диаметр составит 2,26 миллиметра, а для 6-миллиметрового проводника — 2,76 миллиметра.

Данные для устройства защитного отключения на один пункт превышают номинал автомата защиты. Для устройства на 32 Ампера понадобится УЗО на 40 Ампер.

Расположение шкафа

Прежде чем подключать духовой шкаф, необходимо подготовить для него место. Размещают шкаф в специальной нише в мебели.

При подготовке места соблюдают такие параметры:

1. Избегать перекосов поверхности, на которую будет устанавливаться оборудование. Если шкаф установлен неровно, не избежать неправильного распределения тепла внутри шкафа. В результате оборудование будет ломаться.
2. Предусмотреть зазоры между поверхностью мебели и духовым шкафом. Это необходимо, чтобы избежать чрезмерного нагрева кухонной гарнитуры. Рекомендуемое расстояние от стенок мебели до духового шкафа — 5 сантиметров. Дистанция между дном ниши и основанием шкафа — от 8 до 10 сантиметров, а между стенкой и задней крышкой — не меньше 4 сантиметров.
