Как установить варочную панель своими руками

Как установить варочную панель электрическую

Установка розетки для варочной панели

Большое значение в подключении подобной плиты имеет первоначальная проверка заземления

Второе важное правило — это запрет на использование переходников и удлинителей

Имеет свои особенности и установка розетки для варочной панели. О её местоположении нужно позаботиться еще до начала работ, чтобы этот момент не отвлекал. Лучше всего расположить её ниже уровня столешницы.

Очень часто в таком процессе демонтируется кухонный гарнитур — это необходимо для подготовки нового канала электропроводки, его укрепления и закрытия цементным или шпаклевочным слоем. Только после этого в задней стенке мебели выпиливается отверстие, при помощи которого панель будет подключаться к розетке.

Последующие действия

Они должны идти согласно такой инструкции:

1. Происходит подключение электрического шнура с заземлением к разъемам плиты.
2. Происходит подключение самой панели к коммуникациям. Возможна доработка системы электроснабжения.
3. Идет проверка работоспособности.

Если подключение осуществляется к однофазной сети, то работа дополняется следующими моментами:

1. Прокладывается отдельная электрическая линия (лучше брать провод трехжильный 3х4).
2. Устанавливается специальная розетка с заземлением.
3. Устанавливается защитный автомат.

Доработка электроснабжающей системы тоже очень важна — это существенно снижает как поломку самого прибора, так и риск поражения электрическим током пользователя. Для её проведения следует обращаться к специалистам.

Более наглядно подобный монтаж можно наблюдать на следующем видео:

Пошаговая инструкция

Важным этапом во время монтажа варочной панели в столешницу является разметка. Обычно производитель в технической документации, которая идет в комплекте с варочной панелью указывает, какие должны быть габариты отверстия для установки. Одним из вариантов будет изготовление образчика из картона, который можно использовать для того, чтобы нарисовать контур будущего отверстия. Есть и другой вариант, как можно произвести разметку, он виден на фото ниже.

Необходимо разместить варочную панель на столешнице, но перевернуть ее вверх ногами. Она и будет образчиком. Расположить ее необходимо на том месте, где будет осуществляться непосредственный монтаж

На фото хорошо видно, что важно сделать небольшой зазор от края столешницы до варочной панели. Обычно он составляет около 5 см

Делается он для того, чтобы край поверхности для варки не повреждался от постоянного взаимодействия с ним.

Следующим шагом, как показано на фото, необходимо нанести разметку. Для этого варочная панель просто очерчивается по кругу карандашом. Линии должны быть точные, чтобы их не приходилось перерисовывать по несколько раз, т. к. это впоследствии только собьет с толку.

На фото видно, что у варочной панели есть небольшой выступ, благодаря которому и осуществляется его фиксация в отверстии. Этот выступ имеет определенный размер, который необходимо учитывать

Его также важно обозначить на контуре будущего отверстия, как показано на фото ниже

При этом необходимо сделать небольшой зазор. Если выступ имеет длину в 15 мм, то от основной линии размер варочной поверхности необходимо отступить только 10 мм. Пятимиллиметровый зазор требуется для беспрепятственного монтажа варочной панели в подготовленное отверстие.

После выполнения разметки под варочную поверхность, необходимо подготовить отверстия, чтобы было легче вырезать необходимую часть. Отверстия сверлятся дрелью или шуруповертом по четырем углам. При этом необходимо следить, чтобы сверло не нанесло повреждений фасаду или другим элементам кухонного гарнитура. Диаметр сверла должен быт таким, чтобы пилочка свободно вошла в отверстие.

Для продолжения процесса монтажа варочной поверхности понадобится лобзик. Его пилка вставляется в подготовленное отверстие и осуществляется рез

При этом важно помнить, что резать необходимо по внутренней, а не по внешней линии. Если будет допущена ошибка, тогда поверхность просто провалится в отверстие без фиксации

В процессе работы необходимо своевременно убирать опилки, чтобы они не перекрывали линию реза, т. к. можно легко сойти с нее и повредит столешницу. Во время реза необходимо следить за тем, чтобы пилочка не повредила стенки шкафчиков или их поверхность. Перед тем как пройти последнюю сторону, необходимо обеспечить столешнице достаточную опору, чтобы пилочку не закусило, а также чтобы часть столешницы не упала на ногу.

После того как отверстие готово, можно примерить варочную поверхность, чтобы убедиться в том, что она встает так, как это необходимо.

На этом процесс не заканчивается. Столешница чаще всего изготавливается из древесно-стружечной плиты. Если на нее попадает влага, то она разбухает и деформируется

При приготовлении пищи на варочной панели такой расклад событий неизбежен, поэтому важно защитить то место, которое лишилось ламинированного слоя. Для этого на него наносится специальный герметик, который применяется при монтаже панелей

Он одновременно выступает и фиксирующей основой для всей конструкции. Слой должен быть достаточным, чтобы закрыть все доступные влаге места.

На обратную сторону бортика варочной поверхности наносится клей-герметик, который дополнительно зафиксирует изделие на столешнице. После этого панель вставляется на свое место и аккуратно придавливается до того момента, пока не будет ощутим контакт с поверхностью столешницы. Герметик, который выступил, необходимо сразу убрать, т. к. после высыхания это будет сделать сложнее

Важно проверить, чтобы примыкание было одинаковым на всей поверхности. Если этого не сделать, то при давлении от тяжелой кастрюли стекло может лопнуть

Совет! Если варочная поверхность стеклянная, тогда важно быть осторожным при надавливании, чтобы она не лопнула.

На этом фиксация не заканчивается. В комплекте с поверхностью поставляются специальные металлические пластины, как видно на фото выше. Их необходимо прикрутить таким образом, чтобы они обеспечивали упор и предотвращали возможность подъема панели над столешницей. Видео об установке варочной поверхности можно посмотреть ниже.

О мощности панели и электрической розетки для неё

Варочная панель Gefest, которая по документам производителя называют, стол электрический бытовой встраиваемый, при всех включённых конфорках, потребляет 5—5,5 кВт электрической энергии. Питание панели 220-230 вольт. Вы можете сами посчитать, что при максимальном режиме работы сила электрического тока в цепи питания панели будет 5500÷220=25 Ампер.

Используем таблицу расчёта сечения электрического кабеля и силы тока цепи, видим, что для такого режима нужен кабель (медный) сечением жил не менее 2,5 мм2. Или алюминиевые провода (жилы кабеля) сечением 4 мм2.

В моём варианте, дом был не новый, и проводка в нём была «родная» в отличном состоянии, но из алюминия. Менять проводку никто не планировал, поэтому ограничились визуальным осмотром и заменой автомата защиты для группы электропитания плиты. Проводка для плиты отдельная с проводом заземления, что полностью соответствует правилам ПУЭ.

Правила установки варочной панели над духовым шкафом

Индукционная варочная панель имеет множество положительных характеристик. Среди них:

Как видите, преимуществ у такого варианта масса. Поэтому совсем неудивительно, что вам также захотелось установить такого рода плиту у себя дома. Как это сделать правильно? Установка варочной панели над духовкой имеет определенную последовательность и правила. Для того, чтобы более подробно разобраться в этом вопросе, стоит рассмотреть все особенности установки панели.

• Если вы приступили к такому процессу, как установка индукционной варочной панели над духовым шкафом, то должны знать, что он должен быть оснащен принудительной вентиляцией и системой охлаждения;
• Помните, что крепление должно производиться на идеально ровной поверхности. В противном случае, могут возникнуть деформации, которые нарушат правильную работу варочной плиты.

Порядок установки

Возьмите короткие тупые шурупы и привинтите 4 пружины в отверстия, которые расположены по бокам устройства;
Вставляем варочную панель в кухонный модуль, выравниваем ее и слегка нажимаем на центр — это обеспечит максимально ровную установку;
Если она имеет боковые профиля, то после того, как вы вставите ее в кухонный модуль необходимо вставить 4 крепежных крюка
Обратите внимание на то, чтобы шурупы центровочных пружин оставались доступными.

Важно!
При установке варочной панели над духовым шкафом, электрическое подключение и встраивание самого шкафадолжно производиться отдельно
Этогонеобходимо придерживаться исходя из правил Техники безопасности при работе с электричеством. Важно!
При установке варочной панели над духовым шкафом, электрическое подключение и встраивание самого шкафадолжно производиться отдельно

Этогонеобходимо придерживаться исходя из правил Техники безопасности при работе с электричеством

Важно!
При установке варочной панели над духовым шкафом, электрическое подключение и встраивание самого шкафадолжно производиться отдельно. Этогонеобходимо придерживаться исходя из правил Техники безопасности при работе с электричеством

Перед тем, как подсоединять электрику необходимо проверить:

• состояние розетки: она должна быть заземлена и соответствовать всем техническим нормам и стандартам;
• соответствует лирозетка необходимому напряжению при подключении;
• соответствует ли розетка штепсельной вилке.

Помните, что установка варочной панели в столешницу своими руками или установка панели над духовым шкафом, требует от вас предельной внимательности. Вы непременно должны учитывать большое количество требований, которые помогут вам грамотно, быстро и качественно установить ее. Руководствуясь вышеописаннымиинструкциями, вам не нужно будет привлекать специалистов для проведения этой операции.

До того, как будет осуществлено подключение, стоит тщательно проверить напряжение и частоту тока в розетке и соответствию всем установленным нормам для проведения безопасной самостоятельной установки панели.

Установка варочной панели своими руками — испытание на прочность как новичка, так и матерого мастера. Варочная панель — альтернатива габаритной кухонной плиты. Она выполняет те же функции, но занимает меньше места. Сегодня разбираемся, как не сойти с ума в процессе монтажа.

Как вырезать отверстие

Для осуществления работ по созданию посадочного отверстия под варочную панель может использоваться три варианта инструментов:

• Дрель;
• Лобзик;
• Фрезерная машина.

Для создания точного и правильного среза лучше применять ручной фрезер, но он вряд ли найдется в инструментах обыкновенного человека, который не связан со сборкой мебели. Второй вариант – это лобзик, даже если его нет в наличии, то приобретение этого инструмента не составит труда, его стоимость не высока.

Дрель всегда найдется в доме, но ее использование для вытачивания отверстия затрудняет последующую установку варочной панели. Обрезной край получается неровным – это требует дополнительных работ по герметизации отверстия. Занимает этот процесс достаточное количество времени.

Для того, чтобы прорезать отверстие дрелью понадобится наличие сверла в 8 мм, можно 10 мм. Принцип работы заключается в просверливании отверстий на небольшом расстоянии. Насверливание осуществляется до тех пор, пока они не станут единой прорезью.

Важно понимать, что работа осуществляется только с внутренне стороны разметки. Требуется под вырезанный кусок подставить табурет внутри самой столешницы, это позволит сохранить в целости и сохранности мебель при падении вырезанного прямоугольника

Делать отверстие с использование лобзика намного проще, но понадобиться наличие дрели. С помощью нее требуется сделать одно отверстие, которое будет основой работы. Вручную сделать прорез также можно, но есть опасность неточности создания прорези. Лобзиком первый разрез тоже можно сделать, но для этого требуется определенный опыт работы с этим инструментом.

Главное помнить о мерах предосторожности. Для вырезаемой части столешницы требуется обеспечить безопасное падение – это исключит возможность порчи мебели

После проведения работ по вырезанию отверстия под панель, края прорези обрабатываются силиконом. При попадании влаги, столешница для варочной панели может деформироваться – это приведет к порче внешнего вида кухни. Вырезанное дрелью отверстие обработать сложнее, так как рваные края мешают правильному нанесению состава, потребуется отвести достаточное количество времени на этот процесс.

Подключение

Подключение энергоносителя определяется в зависимости от того, относится ли панель к газовым или электрическим. Устройство на газе врезается в газовую магистраль, а электрическое – подсоединяется к уже имеющейся сети путем использования розетки и штепселя. Как уже было выше сказано, самостоятельно подключать газовую панель не следует, но вполне можно изучить последовательность шагов, чтобы понимать, что делает мастер. Первым делом гибкий шланг проходит через штуцер или сгон, чтобы присоединиться к газовому вентилю. В задней стенке мебели к этому моменту уже должно быть подготовлено отверстие для него.

Обязательно осуществляется проверка наличия ржиклеов, необходимых для подключения плиты к общей системе. Если они отсутствуют, то проводится оперативная установка. Гайка газового подвода присоединяется к плите

Важно не забыть в этот момент воспользоваться уплотнительным кольцом, который в большинстве случаев входит в комплект. Подсоединение газовой варочной поверхности сопровождается проверкой на отсутствие утечки газа

Сделать это довольно легко – достаточно покрыть стыки конструкции мыльным раствором. Если появятся пузырьки – это значит, что газ присутствует, их отсутствие говорит об обратном. Конечно же, характерным сигналом является и наличие неприятного запаха.

Что касается электрических плит, разные модели предлагают пользователем подключение провода как к обычной розетке, так и к электрическому щиту

В любом случае важно помнить, что плита потребляет большое количество энергии, а значит, имеющаяся в доме проводка должна соответствовать требованиям устройства во избежание каких-либо проблем

Кстати говоря, нельзя не упомянуть и индукционную варочную панель, в последнее время набирающую популярность. Она работает на электричестве и может подключаться либо при помощи шнура и розетки, либо же специальных клемм, требующих подключения внешнего кабеля. В этом случае, чтобы активировать плиту, сперва придется убрать защитную крышечку с задней поверхности устройства, и пропустить сквозь нее внешний кабель. Следуя схеме, указанной в инструкции, шнур стыкуется с клеммной пластинкой. В случае наличия перемычки между нолем и заземлением ее предстоит удалить.

Обзор на индукционную варочную поверхность Siemens смотрите в следующем видео.

Пропиливание отверстия

Если вы уже когда-то делали ремонт в доме или занимались какими-то строительными работами, то процесс установки варочной панели в столешницу не должен составить для вас труда. Итак, начнем.

Чтобы установить поверхность в столешницу своими руками, прежде всего надо знать ее размеры. Все необходимые размеры указаны на схеме в инструкции, выдумывать ничего не надо. Это ускоряет работу и значительно уменьшает вероятность ошибки при замерах

Замеры можно сделать своими руками, перевернув панель, и с помощью рулетки определив ее ширину и длину по внутренним краям.
Обратите внимание, что в инструкции указаны значения минимальных отступов от краев столешницы. Вы можете их изменять только в большую сторону, поскольку слишком узкий край может со временем обломиться.
Сделайте разметку на столешнице, согласно габаритам варочной панели

В это место она будет встраиваться. Для того чтобы линии не стирались и были лучше заметны на темной поверхности, приклейте полоски бумажного скотча и перенесите линии на него.
Далее просверлите отверстие, с которого будет начинаться вырез. Вырез делают с помощью электрического лобзика. Чтобы срез получился ровным, не крошился, рекомендуется использовать пилку с мелкими зубьями, не затупленную. Еще лучше использовать ручной фрезер, углы закруглять радиусной фрезой, а срезы шлифовать.
Образовавшиеся опилки можно собрать при помощи пылесоса.

Когда отверстие будет готово, примерьте варочную поверхность, чтобы убедиться, что все сделано правильно.

Нанесение разметки

Врезка варочной поверхности начинается с выяснения размеров и нанесения их на столешницу. Как правило, параметры указываются в инструкции, прилагаемой к технике. Если же производитель не позаботился об этом, то просчитать все реально и самостоятельно. В первом варианте панель переворачивается, после чего обводится на плотном картоне или даже сразу на столешнице. Потребуются для этого линейка достаточной длины, карандаш и маркер.

Можно постараться самостоятельно определить место крепления. Сперва на поверхность карандашом переносятся границы внутреннего пространства тумбы, на которой и разместится сама панель. Кстати, когда карандаш не дает возможности нанести яркую разметку, то разумно сперва приклеить малярный скотч, а после уже чертить. Следом определяется центр отверстия для корпуса. Для этого достаточно будет провести диагонали прямоугольника, который создают передняя и задняя части столешницы, и прорисованные границы тумбы.

В точке, где пересекаются диагонали, проводятся две линии, формирующие крест. Это значит, что одна должна идти параллельно краю столешницы, а вторая – перпендикулярно ему. На возникших линиях отмечаются размеры той части корпуса, что должна оказаться встроенной. Точные цифры либо определяются самостоятельно, либо же извлекаются из инструкции. Лучше, кстати, увеличить их на сантиметр или два для большего удобства.

Если через образовавшиеся отметки наносятся еще параллельные и перпендикулярные линии, то образуется прямоугольник. Он не только окажется ровно в центре, но и будет совпадать с той частью варочной поверхности, которая должна углубиться. Если между образовавшимися линиями и иными предметами сохраняется промежуток, предписанный изготовителем, то можно обводить фигуру маркером и переходить к следующей стадии.

Монтаж и крепление оборудования

Установка варочной панели в столешницу имеет свою последовательность, для правильной самостоятельной работы главное соблюдать все этапы по порядку:

• Первый этап – это подсоединение газового шланга к панели – это исключит последующие проблемы с монтажом. На шланге установлена накидная гайка, куда крепиться паранитовая прокладка. Далее гайка очень хорошо закрепляется резьбовому патрубку, он расположен в нижней части варочной панели. Для надежности соединения желательно промазать паранитовую прокладку с использованием солидола;
• Вторым этапом считается наматывание уплотнительной ленты. Фиксироваться она должна с учетом некоторых требований. Обычно уплотнительная лента является комплектующим варочной поверхности, она отличается самоклеющейся основой. Защитная бумага отдирается от мотка ленты постепенно – это исключит спутывание уплотнителя. Фиксируется он по периметру отверстия на лицевой стороне тумбы. Обязательным условием является цельность уплотнителя, поэтому на углах следует просто делать поворот, исключить разрез ленты. Два конца стыкуются плотно друг к другу, исключая появление зазора;
• Далее устанавливается варочная поверхность в обработанное отверстие. Обязательно требуется выровнять оборудование так, чтобы она смотрелась ровно и красиво. После центрирования устройства, можно заняться его креплением. Смотрим, как выглядит столешница, под ней в четырех углах следует закрепить варочную поверхность с использованием саморезов и специальных пластин. Следует затягивать достаточно плотно, чтобы исключить возможность появления щелей – это обеспечит высокий уровень безопасности при использовании варочной поверхности.

Времена, когда у большинства людей на кухне и в доме была практически одинаковая техника, давно закончились. Сегодня производители предоставляют большие возможности для удовлетворения самых разных вкусов и предпочтений при обустройстве кухонной зоны. В рамках данной публикации мы поговорим о встраиваемых варочных панелях – их видах, устройстве и способах подключения.

Пошаговая инструкция по установке

Говоря об инструментах, если встраиваемая панель устанавливается в новый гарнитур, и отверстие для монтажа корпуса в столешнице еще не проделано, необходимо наличие дрели и электрического лобзика. Чтобы выполнить подключение к электросети, также понадобятся отвертка, пассатижи, указатель напряжения.

Первое, о чем следует позаботиться — это электрическая розетка 220 вольт, в которую будет включаться встраиваемая варочная поверхность. Выбор места ее расположения и установка должны быть выполнены до монтажа мебели. В комплект кухонной плиты кроме панели входит духовой шкаф. Если первая ставится без шкафа, она может быть включена в одну розетку. Установить электрическую розетку следует ниже, чем будет находиться встраиваемая варочная панель, чтобы исключить воздействие на нее влаги и жира в процессе приготовления пищи.

Когда установка розетки и кухонной стенки завершены, можно приступать к работе. Установить встраиваемую варочную поверхность можно по следующей пошаговой инструкции:

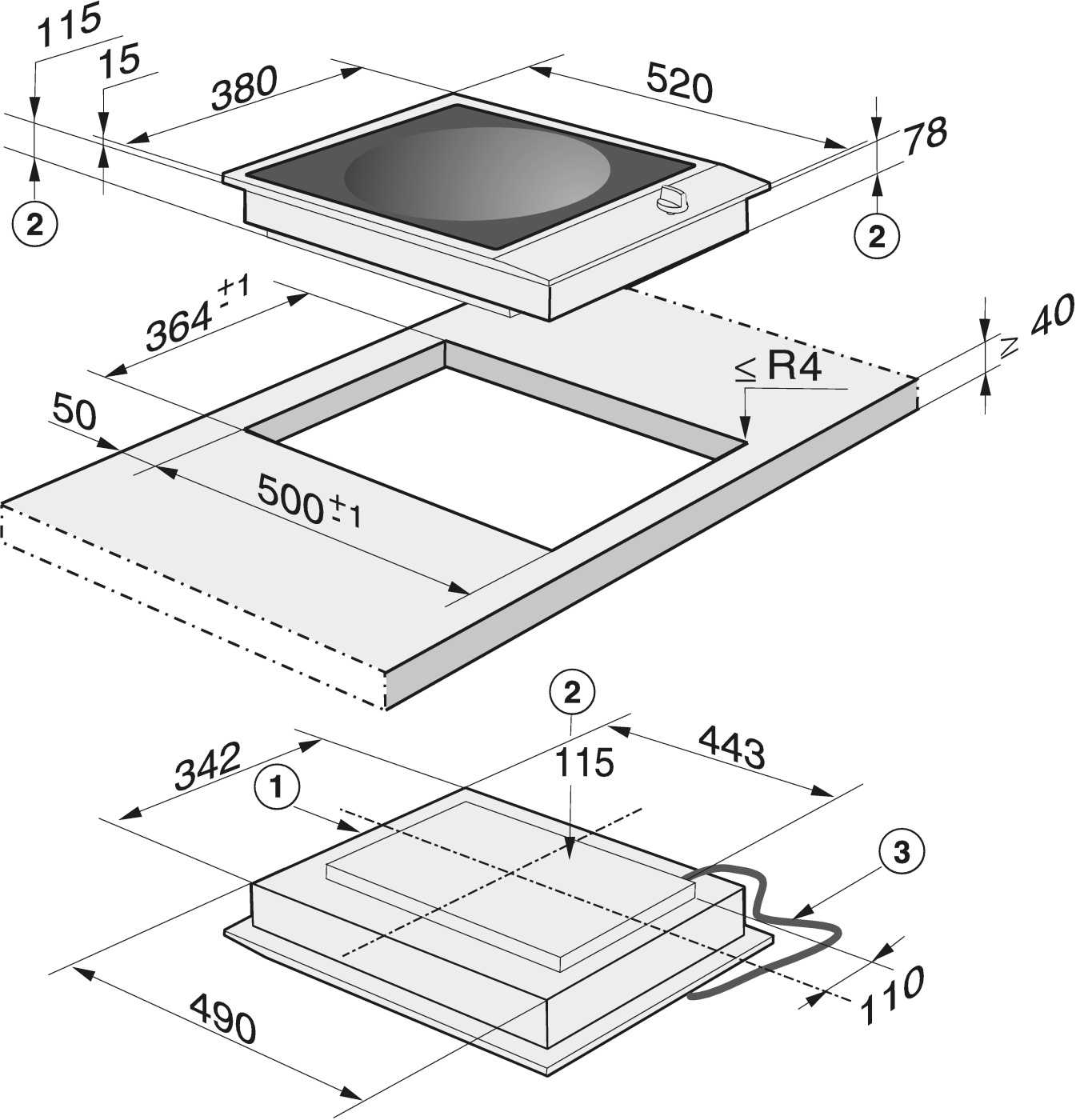

Вначале нужно определить размеры монтажного проема, который необходимо вырезать в столешнице. Эту информацию можно найти в инструкции, которая снабжается производителем. Если инструкция отсутствует, нужно тщательно измерить посадочные места. Неплохо изготовить по этим размерам картонный макет (иногда он присутствует в комплекте), который затем нужно установить на столешницу и обвести карандашом. Необходимо обеспечить зазор между посадочными частями корпуса и краями стола от 1 до 2 миллиметров.

Тщательно размечаем будущее отверстие. Понадобится длинная линейка и карандаш. Не забываем, что столешница изготовлена из прессованных опилок, и декорирована покрытием из искусственного камня. По этой причине не следует вырезать отверстие ближе 50 мм к краю, так как тонкие участки стола могут разрушиться.
Аккуратно просверливаем дрелью отверстия по углам размеченной области, не заходя за ее пределы. Используем для этой цели сверло 8 – 10 мм. В процессе сверления его нужно установить и удерживать строго перпендикулярно поверхности.

Вставляем в электрический лобзик полотно по дереву с мелкими зубьями, чтобы избежать сколов поверхности столешницы на границе прорези. Вставив полотно в одно из подготовленных отверстий, осуществляем разрез по разметке, плотно прижимая лобзик к поверхности. После окончания резки убеждаемся, что встраиваемая варочная панель легко входит в посадочное место с небольшим зазором. В противном случае, края отверстия следует подрезать.

Торцевые участки проделанной прорези желательно защитить от воздействия влаги. С этой целью проводится обработка краев герметиком, как показано на фото ниже. Затем можно наклеить уплотнитель, находящийся в комплекте.

Теперь встраиваемая варочная панель готовится к монтажу, после чего производится ее установка и подключение. Аккуратно вставляем ее в отверстие и мягким нажатием рук осаживаем до полного прилегания выступающих краев к поверхности столешницы. Перед этим можно нанести слой силиконового герметика на поверхность, которую затем закроет встраиваемая варочная панель. Этим будет обеспечена герметизация соединения

Надавливая на поверхность, следует соблюдать осторожность, особенно если она стеклянная
Важно, чтобы встраиваемая панель легла равномерно на поверхность столешницы. В противном случае, установка на нее тяжелой кастрюли может создать усилие на излом.

Последний этап монтажа заключается в том, что встраиваемая панель закрепляется с помощью специальных фиксирующих зажимов, входящих в комплект
Установка зажимов производится снизу, после чего корпус оказывается зафиксированным

Выступающие излишки герметика, который был нанесен на поверхность столешницы, нужно аккуратно удалить. В случае, если под варочной поверхностью будет устанавливаться духовой шкаф, между ними прокладывается слой теплоизоляции.

Подробное процесс установки электрической варочной панели в столешницу демонстрируется на видео уроках:

Как подключить газовую варочную панель: пошаговая инструкция

Работа со столешницей

Актуальным пунктом в мероприятии является правильное выверение размеров. Обычно в комплекте с самой плитой идет шаблон. Он как раз и будет использоваться для того, чтобы сделать пропил в столешнице. Однако все лучше проверить еще раз — от ошибок никто не застрахован.

Важно выбрать правильное месторасположение будущей встроенной панели. Ориентируясь на роль предмета в дизайне интерьера кухни, не следует забывать о том, что:

1. Обязательным условием является доступ свежего воздуха.
2. Надо проследить за тем, чтобы на поверхность не попадала вода.
3. Панель обязательно должна располагаться на безопасном расстоянии от мебели в кухне.

Как сделать правильный пропил? Для этого на столешнице чертится контур будущего прибора. Потом остается только вырезать его при помощи пилы по дереву. Маленькая хитрость от специалистов — лучше всего при работе отступить от краев начерченного контура на 1-1,2 внутрь. Дальше будущее «посадочное» место обрабатывается специальным герметиком (лучше выбрать силиконовый — он наиболее влагостоек). Такая мера защитит материал от проникновения внутрь влаги.

Как подключить газовую варочную панель: переходим к установке

Перед началом непосредственных работ по подключению нужно осмотреть само устройство

Важно, чтобы оно тоже не имело механических повреждений (это может оказаться опасным). Если таковых не обнаружилось, можно смело приступать к работе

Весь процесс будет происходить следующим образом:

Прибор вставляется в подготовленное для него отверстие.
Газовый шланг подсоединяется ко входному крану у газопровода (чтобы избежать утечки, лучше всего пользоваться обмоткой).
Второй конец шланга подключается к выходу панели, который предназначен для подобного подсоединения
Следует обратить внимание, что на варочной газовой панели может быть два варианта такого выхода (один из них будет предназначен для баллонного устройства). Более детально может подсказать прилагаемая к аппарату инструкция.
После завершения подключения шланга, нужно будет открыть газовый кран
На обмотку тем временем наносится мыльный раствор. Он поможет понять, есть ли утечка газа или нет. Если движения пены и появления пузырьков не наблюдается, то все в порядке.
Подключается сама панель.
Включается одна из конфорок — нужно подождать минуту, чтобы успел выйти весь воздух. После этого уже можно будет включить саму горелку

Такие «махинации» необходимо проделать со всеми конфорками.
Очень важно проводить установку газовой варочной панели под уровень — это позволит избежать ненужных «перекосов» и возможных дальнейших ошибок в её работе.
