Как подключить сабвуфер к музыкальному центру

Инструкции по правильной установке

Все монтажные работы следует проводить при отключённой минусовой клемме автомобильного аккумулятора. Для установки сабвуфера могут понадобится следующие материалы и изделия, о выборе которых шла речь выше:

• силовые провода подходящего сечения,
• межблочный кабель,
• предохранитель с держателем,
• конденсатор,
• кроссовер.

Для выполнения работ по монтажу сабвуфера необходимы следующие инструменты и расходные материалы:

• отвёртки,
• набор ключей,
• кусачки,
• нож,
• дрель,
• гофрированная трубка,
• пластиковые или резиновые втулки для переходов,
• клеммы,
• метизы.

Установка активного сабвуфера

1. Прежде чем приступать к работе, отключите от аккумулятора минусовую клемму.
2. Выберите наиболее подходящее место для установки, ориентируясь на предполагаемое качество звука и минимальный ущерб функциональности автомобиля.
3. Максимально близко к аккумулятору определите место установки предохранителя. Закрепите держатель на корпусе автомобиля. Соедините один вывод с плюсовой клеммой батареи. Защитите провод гофрированной трубкой.
4. Разместите сабвуфер. При необходимости просверлите крепёжные отверстия и закрепите колонку болтами или шурупами-саморезами.
5. Надёжно соедините «земляную» клемму GND с корпусом автомобиля отрезком того же провода, что будет использован для питания усилителя устройства. Место контакта зачистите от краски. Для крепления используйте нержавеющие болты, гайки и шайбы. Откажитесь от шурупов.
6. Проложите силовой провод между сабвуфером и предохранителем. Разместите его вместе со жгутами автомобильной проводки.
7. Избегайте прокладки вблизи подвижных деталей, не допускайте защемления элементами обшивки салона. Фиксируйте провод там, где есть вероятность перетирания от вибрации.
8. Для переходов из салона в багажник и моторный отсек по возможности используйте штатные отверстия, если это невозможно — просверлите дрелью новые. Защитите переходы резиновыми или пластиковыми втулками и уплотнителями.
9. Соедините проложенным кабелем разъем питания сабвуфера и свободный вывод предохранителя.
10. По желанию установите конденсатор.
11. Проложите межблочный кабель между сабвуфером и головным устройством как можно дальше от силовой проводки автомобиля по возможности избегая пересечений с ней.
12. Если в межблочном кабеле нет управляющего провода, проложите его отдельно в любом удобном месте и соедините вход REM усилителя сабвуфера с магнитолой.
13. Проверьте надёжность всех соединений, подключите минусовую клемму аккумулятора, подайте питание на аудиосистему и проверьте её работоспособность.
14. При отсутствии недостатков, закрепите кабели и провода, установите на место обшивку.

Установка пассивного сабвуфера

1. Подберите подходящие места для установки сабвуфера и кроссовера, закрепите устройства.
2. С учётом положения фильтра проложите акустический кабель (провод) между сабвуфером и усилителем или головным устройством.
3. Соедините проложенным проводом сабвуфер с выходом усилителя через кроссовер или напрямую, если усилитель оборудован фильтром низкой частоты LPF.
4. Проверьте надёжность соединений, включите питание и протестируйте работу сабвуфера.
5. При отсутствии недостатков закрепите провода, восстановите обшивку салона.

Видео по установке

Самостоятельная установка сабвуфера — дело несложное, но требующее внимательности и аккуратности. Выполняя приведённые рекомендации, справиться с этой задачей сможет любой.

Тонкая доводка

Итак, место для нового компонента найдено. Настало время доводки сабвуфера до приемлемых показателей количества баса и уровня громкости относительно общей системы. Для этого все современные сабы оснащены как минимум двумя регулировками: это уровень громкости и частота среза.

Для кино важно эффектное и масштабное озвучивание происходящего на экране. Также важно, чтобы сабвуфер и остальные компоненты системы минимально вмешивались в работу друг друга

Здесь кинотеатралам на помощь приходит внутренний функционал ресиверов. Воспользуйтесь встроенным в ресивер кроссовером, чтобы отсечь от фронтальных и тыловых колонок ненужный диапазон частот.

Если ваша акустика напольная — установите для нее нижний предел примерно в 80 Гц. Если вы используете полочные колонки — оставьте им звуки где-то от 100 Гц и выше. Для сабвуфера же, в свою очередь, установите такие же верхние лимиты: 80 или 100 Гц, соответственно. Касаемо уровня громкости сабвуфера — для начала установите регулятор на треть от возможной мощности. Далее, уже в «полевых» условиях, вы поймете, нужно ли добавить ему громкости или же наоборот — немного отнять.

В Hi-Fi-системе настройка саба отличается. Сперва нужно выяснить, какой частотный диапазон доступен для конкретной АС, которую мы хотим объединить в трифоник. Интересен нам, прежде всего, нижний порог АС. По нему и ориентируемся: если это, допустим, 40 Гц — сперва попробуйте установить срез сабвуфера на 40–60 Гц, чтобы образовалась некая «накладка» и плавная стыковка частот саба и акустики. Можно экспериментировать и поднимать частоту среза еще выше — вплоть до 100–120 Гц.

Здесь результат будет зависеть от того, насколько плотно ваши АС могут играть на той или иной частоте в нижнем регистре. В результате, можно получить как переизбыток верхнего баса, так и приятное его уплотнение, лучшую телесность и полновесность звука. Но по итогу такой настройки, скорее всего, нужно будет убавить уровень громкости сабвуфера. А это, в свою очередь, приведет к ослаблению звучания самых нижних частот, на которые способен ваш саб.

Также существует альтернативный вариант настройки, когда срез сабвуфера устанавливается в его минимальное положение, а тонкая доводка происходит регулировкой уровня громкости саба относительно стереопары. В этом варианте лучше звучат самые нижние герцы — сабвуфер не возьмет на себя ношу АС, или же возьмет, но только ее малую долю. Такой метод рекомендует одна из фирм-производителей сабвуферов.

В конечном итоге, в плане настройки «референсом» считается такое сочетание звука, когда сабвуфер и акустика дополняют друг друга и становятся на слух «одним целым». Но и вкусовые предпочтения никто не отменял: в любом случае, главное — чтобы нравилось лично вам.

Куда подключать провода на усилителе, магнитоле или сабе

С тыльной стороны магнитолы или усилителя есть обычно два отдельных порта – для подключения силовой части и акустики. Там могут быть разной формы разъёмы. Клеммы под болтовое соединение более надёжны в них провода притягиваются болтами с надетыми на них контактными площадками. Их надо периодически подтягивать, чтобы они не расшатались от тряски.

Пример подключения к усилителю. К магнитоле тоже самое

Кабель от аккумулятора садим на клемму, которая подписана +12 В. Минус — на GND или «–». В силовом блоке есть ещё одна клемма – RMT или может быть ещё подписана как REM. Это вход для подключения управляющего кабеля. Он служит для одновременного включения усилителя и магнитолы.

Подключение силовых проводов к активному сабвуферу

Для подключения силовых кабелей на сабвуфере есть аналогичный разъём. На фото слева он внизу. Есть тот же вход, подписанный +12 V. Сюда подключаем кабель от аккумулятора. На гнездо GND – минус от корпуса, а REM – для подключения управления. Как видите, питание на всех активных частях системы (магнитоле, усилителе и сабвуфере) подключается аналогично.

Как подключить сабвуфер к усилителю

Одноканальное подключение

Подключить сабвуфер к усилителю не сложно, достаточно соединить выходной аудио разъем усилителя с катушкой или катушками сабвуфера с помощью акустических проводов.

Провода не должны быть тонкими. В большинстве случаев выбирайте медную проводку сечением от 4,2 кв. мм и никаких проблем не будет.

Подключение акустических проводов

Такая схема подключения сабвуфера подойдет для одного канала усилителя или моноблока. Если у 1-канального усилителя имеются по два плюса и минуса, то не теряйтесь, эти пары просто запараллелены для удобства коммутации. И нет разницы к какому из плюсов и минусов подсоединять соответствующий провод.

Подключение к сабвуферу через клеммникПодключение к сабвуферу напрямую

Подключение сабвуфера мостом

В случае использования многоканального усилителя, саб можно подключить к двум каналам одновременно, используя минус одного и плюс другого, такое подключение называется мостовым, при данном способе мощность выдаваемая усилителем значительно увеличивается (конкретные цифры смотрите в характеристиках).

Так можно подключить сабвуфер к двух или к четырехканальному усилителю, используя 2 канала для акустики, а оставшиеся 2 для сабвуфера.

Для подключения сабвуфера мостом, убедитесь что ваш усилитель поддерживает такую возможность.

Если подключить низкочастотный динамик  к усилителю изменив полярность, то есть плюс сабвуфера подключить к минусу выхода усилителя и наоборот, то динамик будет работать в противофазе, ничего страшного в этом нет, иногда такое подключение используется намеренно, если в усилителе нет фазовой регулировки (подробнее о регулировке фазы).

Подключение катушек сабвуфера

В технической документации на сабвуфер написано сопротивление его катушек (1 Ом, 2 Ом, 4 Ом, редко 0.5 Ом), а в технической документации усилителя указано с какими сопротивлениями он может работать, сведения эти нужны для того, что бы вы правильно и эффективно подключили сабвуфер к усилителю.  Чем меньше сопротивление  у саба, тем больше мощности выдаст усилитель, при условии что он может работать при данном сопротивлении. Сабвуферный динамик может иметь несколько катушек (1 или 2, редко 4).

При последовательном соединении катушек сопротивление увеличивается, при параллельном уменьшается. Если не хотите учить определения и считать дроби, просто сохраните себе эту шпаргалку (параллельное и последовательное подключение).

Варианты подключений

На сколько Ом подключать сабвуфер

Чем выше сопротивление — тем лучше качество звучания, чем ниже — тем больше мощности отдает усилитель. Если вам нужно много громкого баса, то включайте в минимум который может обеспечить усилитель, а если на первом месте общее качество звучание системы, то это 2 Ом или 4 Ом в зависимости от выдаваемой мощности.

Видео о том, как подключить 2 сабвуфера и больше. Схема подключения сабвуфера 2х2 Ом, 4х4 Ом, 1х1 Ом. Последовательное подключение динамиков. Параллельное подключение динамиков. Основные принципы.

Удачных подключений!

Читать еще:

• Как подключить усилитель
• Конденсатор для сабвуфера. Нужен ли он?

Нажмите кнопку, чтобы поделиться материалом:

Как подключить активный сабвуфер

Наиболее распространенный способ подключения активного сабвуфера выглядит следующим образом.

1. Используйте для монтажа силовые и сигнальные провода. Плюсовой силовой провод с большим сечением подключите к знаку «+» на аккумуляторе.
2. Затем по цепи питания следует установить предохранитель, чтобы защитить технику от возможных перегрузок и коротких замыканий. В качестве места расположения лучше выбрать область моторного отсека как можно ближе к АКБ. В этой ситуации легко обеспечить к нему быстрый и свободный доступ.
3. Минусовой провод следует надежно подсоединить с кузовом машины, используя для этого ближайшую точку. В итоге должно получиться соединение между GND сабвуфером и массой кузова со знаком «-».
4. Если на магнитоле присутствуют отдельные разъемы, то провести коммутирование с активным сабвуфером будет проще. В таком случае необходимо лишь проложить коаксиальный кабель в экране с соответствующим разъемом. С одной стороны он будет подходить к выходу SubOut магнитолы, а с другой соединяться с Lineln сабвуфера.

Подключение сабвуфера к магнитоле без линейного выхода

В некоторых ситуациях владелец машины может столкнуться с тем, что на его штатном устройстве нет линейного выхода для соединения с пассивным или активным усилителем. В таком случае следует отыскать на устройстве входы высокого уровня, на них также возможно подавать сигнал с выходов.

Для подсоединения к таким входам используются обычные акустические провода. Только обязательно нужно следить за правильной полярностью подключения. Если на устройстве нет и таких входов, то в качестве решения можно приобрести адаптер высокого уровня, который представляет собой конвертер уровня сигнала. Эту деталь подключают к выходу магнитолы, а от адаптера берут линейный сигнал для усилителя. В зависимости от типа выбранного адаптера можно путем подстройки регулировать уровень сигнала, чтобы убрать искажения.

Подключение сабвуфера от компьютера к магнитоле

Иногда водителя не устраивает качество звука в машине, тогда приходится искать способы его улучшения. Для этого часто используют компьютерный сабвуфер. Устройство можно подсоединить двумя методами: при помощи подачи питания через 12/220В, либо через нужные контакты (+12В) на плате усилителя. Если есть опыт в радиотехнике, можно разобраться с питанием при помощи тестера и подать аудио сигнал на вход сабвуфера. Для этого его придется взять с линейного выхода магнитолы с помощью длинного экранированного кабеля.

Подключение через кроссовер

При помощи кроссовера можно разделить частоты по диапазонам, то есть отфильтровать их. Это особенно пригодится для динамиков, которые в народе называют «пищалки». Без фильтра частот на головки динамика подаются сигналы от всего частотного диапазона (от НЧ до ВЧ), и качество музыки становится хуже. Существуют кроссоверы активного и пассивного типа, а также одно- и двухполосные.

При подключении новых приборов к автомобилю нужно соблюдать технику безопасности. Отключите клеммы аккумулятора для обесточивания оборудования, используйте уплотнители и электроизоляционную ленту для надежного соединения, а также следите за качеством проводов. Эти рекомендации помогут сделать звук в машине более качественным, и не позволят сомневаться в пожарной безопасности.

Как подключить усилитель к магнитоле машины

Место установки

Место для монтажа должно удовлетворять следующим требованиям.

• Отсутствие сырости и подтеканий.
• Удобный доступ для подключения и настройки усилителя.
• Хорошая циркуляция воздуха для охлаждения.
• Отсутствие неудобств и помех нормальной эксплуатации автомобиля.
• Красивый внешний вид.

Наиболее часто автолюбители выбирают следующие места.

• Задняя полка (сверху или снизу).
• Спинки задних сидений.
• Под передним сидением.
• Ниже пола багажника (при наличии подпольных углублений и ящиков).

Таблица: Преимущества и недостатки мест установки автомобильного усилителя звука

Место	Преимущества	Возможные недостатки
Под задней полкой.	Охлаждение и доступ.	Занимает место в багажнике.
На задней полке.	Охлаждение и доступ.	Неровности полки и элементы двери мешают монтажу. Некрасиво.
На спинке заднего сидения.	Легко крепить. Охлаждение и доступ.	Повреждение усилителя и проводов грузом в багажнике. Дополнительная нагрузка на провода при откидывании спинки. Препятствия эксплуатации со сложенными сидениями.
Под передним сидением.	Охлаждение и доступ. Вероятность случайного повреждения кабелей и проводов.	Отсутствие возможности установки.
Под полом багажника.	Доступ. Не мешает эксплуатации.	Отсутствие возможности установки Охлаждение. Вероятность попадания влаги.

Материалы и инструмент

Силовой провод

Назначение питающего провода — подключение прибора к источнику тока. Сила потребляемого тока зависит от мощности усилителя. Диаметр и сечение провода — от длины и силы тока.

Силовой кабель 8 AWG для подключения усилителя звуковых частот

Значение силы потребляемого тока есть в паспорте усилителя. Когда указана мощность в ваттах, силу тока в амперах вычисляют, разделив её значение на 12.

Если паспортная характеристика неизвестна, приблизительное значение тока рассчитывают по выходной мощности. Для этого суммируют номинальную мощность всех каналов (DIN POWER или RMS, но не PMPO) результат увеличивают вдвое и делят на 12.

Для подключения к бортовой сети автомобиля используют, как правило, многожильные медные провода. Специализированные торговые точки предлагают провода, изготовленные по стандарту AWG.

Цифры в наименовании провода AWG (другое обозначение Ga) обозначают калибр. Чем меньше цифровое значение, тем больше сечение проводника. Например, калибр 0000 AWG соответствует площади токопроводящей жилы 107 мм 2 , 13 AWG — 2,62 мм 2 .

Соответствие силы потребляемого тока, длины проводов и калибра провода AWG (Ga) приведены ниже.

Калибр провода выбирают в зависимости от длины и силы тока

Предохранитель

Силовую проводку следует защитить от перегрузки и короткого замыкания предохранителем. Пренебрежение этим требованием может стать причиной пожара.

Что нужно для подключения?

Для подключения сабвуфера к усилителю, в первую очередь необходимо удостовериться в том, что у Вас есть все необходимое. Для установки сабвуфера и усилителя в машину понадобится:

• Набор клемм и разъемов;
• Конвертер вывода звука;
• Линейный предохранитель;
• Переключатель для удаленного питания;
• Конденсатор;
• Комплект проводов для подключения сабвуфера и усилителя, которые подбираются под конкретную акустическую систему.

Чтобы приобрести нужный комплект проводов достаточно просто обратиться в любой магазин, торгующий звуковыми системами для автомобилей, и укажите им модели вашей машины и магнитолы.

Длина проводов определяется в зависимости от выбранной схемы подключения сабвуфера к усилителю.

Проводка проводов

Перед установкой сабвуфера и усилителя необходимо определиться с тем, где именно будет располагаться автоусилитель. В выбранное место нужно положить конец провода питания, и проложить его под капотом автомобиля. Для этого понадобится отмерить провод с запасом в тридцать сантиметров.

В некоторых машинах уже предусмотрены отверстия с резиновыми или пластиковыми вставками, которые предназначены именно для проводки акустической системы

Если отверстия необходимо просверлить, то нужно соблюдать крайнюю осторожность для того, чтобы не повредить важных узлов и деталей. В некоторых местах проводку нужно дополнительно защитить изолентой

Питание усилителя

Теперь необходимо обеспечить питание для автоусилителя. Для этого понадобится отсоединить от аккумулятора кабеля питания автомобиля и присоединить к нему провод питания усилителя. После этого, не подключая кабель питания к аккумулятору нужно вставить его в предохранитель соответствующей силы тока, и только после этого присоединить к аккумулятору.

Заземление

Следующим этапом установки сабвуфера и усилителя в машину будет подведение заземления. Для этого необходимо присоединить выбранный провод к усилителю и от него к участку голого (обезжиренного, неокрашенного и без следов коррозии) металла. Перед подсоединением провода стоит отшлифовать выбранный участок. Чаще всего просто откручивается один из болтов сиденья, к нему прикрепляется провод заземления, а болт закручивается.

Подключение усилителя к магнитоле

Естественно подключение сабвуфера через усилитель было бы бессмысленным без источника звука, которым является автомагнитола.

В первую очередь необходимо обеспечить удаленное питание. В неоригинальных автомобильных магнитолах, как правило, есть синий провод, который можно просто обрезать и подключить вместо него кабель подходящей длины.

В том случае, если у вас оригинальная магнитола, нужно купить подходящий переключатель и найти место, в котором вы его разместите и выполнить следующие действия:

1. Протянуть к переключателю провод от усилителя;
2. Разрезать его надвое;
3. Подключить концы провода к двум клеммам;
4. Проведите отрезанную часть провода обратно, оставив запас в 30 см.

Далее необходимо будет подключить конденсатор, который предотвратит скачки напряжения из-за использования подсветки в сочетании с мощными басами. Конденсатор должен располагаться как можно ближе к усилителю использовав его заземление.

Чтобы конденсатор выполнял свою функцию его нужно зарядить. Для этого необходимо использовать резистор с сопротивлением в 1кОм. Зарядка займет всего несколько секунд, но лучше не трогать ничего голыми руками. Проверка заряда конденсатора осуществляется при помощи вольтметра, который должен показать около двенадцати Вольт.

Далее нужно подключить сигнальные провода от линейных выходов магнитолы. Их количество может доходить до шести, хотя в мультимедийных центрах может быть и больше. Выбираем соответствующие выходы и подключаем их к усилителю при помощи межблочных кабелей. Для двух и четырехканальных моделей необходимы соответствующие межблоки.

Если у магнитолы всего одна пара линейных выходов, а используемый автоусилитель имеет четыре канала, необходимо использовать Y-адаптеры. Однако большинство современных усилителей имеют возможность параллельного подключения входов, что позволяет обойтись и без них.

Подключение саба к магнитоле через усилитель

Чтобы подключить СБВ к автомагнитоле понадобится набор инструментов и материалов:

• нож;
• набор отверток и ключей;
• пассатижи и кусачки;
• изолента;
• предохранители;
• конденсатор;
• крепежи-расходники (гайки/болты);
• кольца-уплотнители;
• проводка («тюльпаны», акустический кабель, питание).

Процесс подключения

Выбирается место в автомобиле для монтажа устройства. В зависимости от модели и размера это будет багажник или полость под задним сидением авто.

Теперь необходимо проложить силовой кабель от АКБ из-под капота к месту, где будет установлен усилитель и саб в багажном отсеке. Соединительные провода от магнитолы к усилителю прокладываются тем же путем.

Далее подключаем «черный» и «красный» провод в «-» и «+» контакты усилителя соответственно.

Когда усилитель запитан, его подключают к автомагнитоле, для этих целей подойдут обычные RCA провода — «тюльпаны» и провод питания (обычно «синий»).

Теперь аккуратно нужно снять магнитолу при помощи отвертки и ножа.

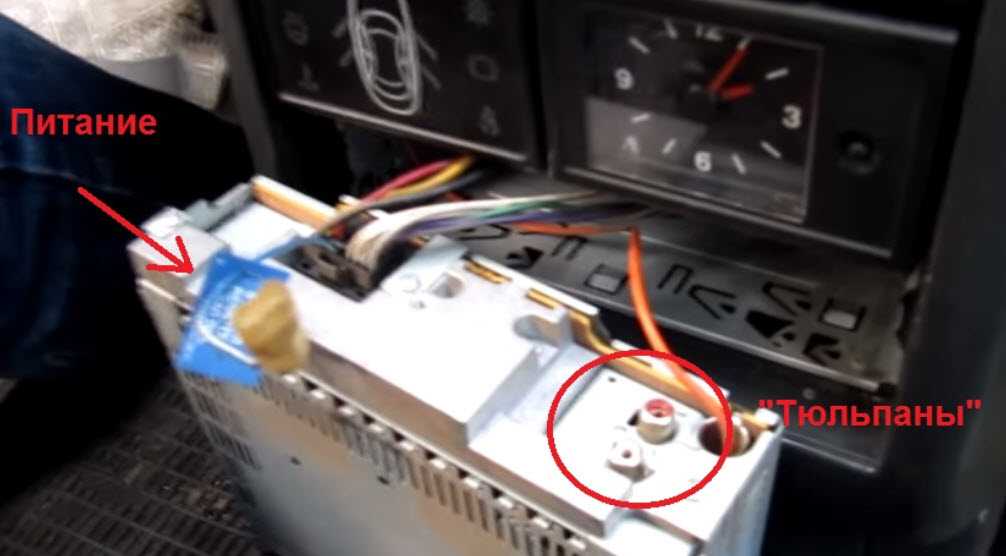

Затем к магнитоле подключаются «тюльпаны» по цветам проводов-соединителей. Чтобы саб включался одновременно с автомагнитолой можно сразу подключить «+» — провод питания.

Соединительные RCA-провода подключаются к портам усилителя согласно полярностей. Также подсоединяется силовой кабель питания.

В полученную схему соединения вставляется дополнительный предохранитель для защиты от скачков напряжения и коротких замыканий. Лучше если он будет установлен рядом с АКБ, чтобы его легко было поменять.

Далее провода подключаются к магнитоле в линейные выходные разъемы (ЛВ), а противоположный их конец в разъем LINE-IN усилителя.
