5 этапов замены проводки в хрущевке
В принципе обновление и модернизация электропроводки в хрущевке не имеет особых отличий от другого жилья. Мы выделили основных пять этапов, которые вам помогут определить с чего начать:
Схема. Первым делом нужно составить схему электропроводки. Удобнее это делать на плане квартиры. На нём нанесите предполагаемое расположение всего электрооборудования и рассчитайте количество розеток и светильников, с примерным значением их мощности.
Сечение жил. Рассчитать сечение жил проводов и кабелей можно вручную или с помощью нашего онлайн-калькулятора. При этом провод от счётчика до распределительной коробки рассчитывайте с учетом максимальной нагрузки, которая будет запитана от этой коробки с учетом всех последующих подключенных коробок и комнат. Последнее особенно актуально для владельцев больших квартир (3 или 4 комнатных) где несколько проходных комнат, часто их подключают шлейфом одна за другой через распредкоробки.
Разметка. наступает этап разметки стен, где будут расположены выключатели, розетки, бра и прочее. Это поможет в расчётах длины кабелей и посчитать количество электроустановочных изделий, после чего можно составить смету на электропроводку и список закупок.
Поиск каналов и прокладка новых линий
Принимая во внимание описанное выше, нужно провести замену старой проводки, штробление новых линий или подготовку к монтажу по полу, за ГК-конструкциями или в плинтусах.
Монтаж проводки и сборка электросхем. После того как все провода займут свои места, проверяют цепь на короткие замыкания от щита до каждой распредкоробки, розетки, светильника
Заключительным аккордом является сборка схемы подключения вводно-распределительного электрощита всей квартиры.
Также отдельно стоит рассмотреть такой вопрос, как заземление в хрущевке. В последние годы вопросы заземления особенно актуальны, потому что из-за обилия электроприборов повышается риск поражения электрическим током. В хрущевках всегда была двухпроводная электросеть, или т.н. система TN-C. Так как самому вмешиваться в схему электроснабжения дома запрещено, единственное что вам остается — дождаться, когда снабжающая компания (или управляющая организация) переоборудует электросети в вашем доме или подъезде. Отличным решением будет коллективное обращение жильцов дома.
Пока нет заземления в хрущевке, рекомендуем подключить УЗО в щитке, оно защитит от поражения электричеством при утечке тока.
Важно! Не заземляйте ничего на батареи отопления, водопроводные стояки и арматуру. Это неэффективно, а в первых двух случаях может быть опасно для жизни вас и других жильцов
Больше советов по замене проводки в квартире вы можете узнать из статьи наших коллег, которые занимаются данным видом работ: http://mrelektrik.ru/zamena-elektroprovodki-svoimi-rukami/.
Надеемся, после прочтения этой статьи вам стало понятно, как поменять электропроводку в хрущевке своими руками и где идет старая проводка. Учтите, если у вас нет опыта электромонтажных работ вы можете совершить ошибки. Поэтому не рекомендуется приступать к работе в таком случае. Лучше вызвать электрика, хотя бы для консультации.
Также читают:
- Монтаж электропроводки в квартире
- Как выбрать УЗО
- Как собрать электрический щит
Требования к монтажу электропроводки под натяжным потолком
Любой вид электромонтажных работ требует наличия профессиональных знаний и навыков. Экспериментирование, не подкреплённое профессионализмом, при монтаже электрики недопустимо.
Выполнение работ по прокладке проводки над натяжным потолком начинается с проектирования освещения ПВХ-полотна, разработки эскиза компоновки светильников (люстр, светодиодных лент) на поверхности декоративной оболочки. Затем, исходя из конструкции натяжного потолка и назначения помещения, подбирают осветительные приборы, соответствующие художественному исполнению полотна и требованиям мощности. Система освещения может состоять из приборов одного или нескольких видов.
Зная количество светильников и потребляемую каждым из них мощность, расчёт общей нагрузки на проводку для определения необходимой площади сечения кабелей выполняют суммированием мощностей.
На листе бумаги составляют схему расположения и подключения светильников, монтажа выключателей и распределительных коробок.
Затем, в зависимости от материала исполнения основания, выбирают способ крепления к нему светильников и проводки.
Исполняя всё перечисленное выше, следует руководствоваться требованиями, предъявляемыми к электропроводке, в том числе и монтируемой под натяжным потолком:
- безопасность;
- надёжность;
- максимальная доступность производству ремонта.
Электрический провод
Некоторые электрики, в последнее время, из-за дешевизны применяют различные марки проводов, не предназначенных для монтажа электропроводки.
Многие монтируют провода марки ШВВП и ПВС (они удобные,т.к. гибкие). Но если прочесть техническую характеристику к ним, то там четко прописано, что, ШВВП — это шнур, предназначенный для присоединения различной бытовой электротехники используемой в домашних условиях и в административных зданиях.
Область применения ПВС примерно та же что и ШВВП, но изоляция ПВС более стойкая к механическим повреждениям. Применять ПВС рекомендуется для использования в качестве удлинителей для различной бытовой техники и электрических приборов — газонокосилки, дрели и т.д.
провод ввг
Для стационарного (т.е. провод неподвижен) монтажа электропроводки в квартирах и частных домах, следует применять провода, предназначенные именно для этого. Для этих целей рекомендуется использовать кабеля марок ВВГ, ВВГнг , ВВП1, ВВП2 и т.д. Количество жил в данных изделиях от двух до пяти. Рассчитаны они на напряжение до 600 В.
Многие используют для при монтаже электропроводки провода ПУНП и ПУГНП. В тех.паспорте к ним рекомендуется их использовать в качестве стационарной проводки, но мы рекомендовали бы воздержаться от применения данного провода. Дело в том, что изоляция в проводах данных марок, даже при небольшом нагреве, теряет свои технические свойства. Изоляция от нагрева плавится — в итоге короткое замыкание и возгорание.
Для линейных групп освещения рекомендуется применять провода сечением 3Х1.5 мм². Цифра 3 означает количество жил. Третья жила — для предотвращения поражением электрическим током, то есть, в целях безопасности, производители всех электрических приборов, к которым, несомненно, относятся и светильники, рекомендуют заземлять металлические части.
Для розеточных групп применяют электрические провода и кабеля сечением жил 2.5 мм². Число жил также должно быть равным трем — фаза, ноль, заземляющий провод.
В случае применения многопроволочных проводов (в народе говорят «многожильные» или «гибкие»), все концы необходимо опрессовывать специальными наконечниками или же пропаять.
В любом случае желательно, чтобы выбор провода и монтаж электропроводки выполнял квалифицированный специалист-электрик.

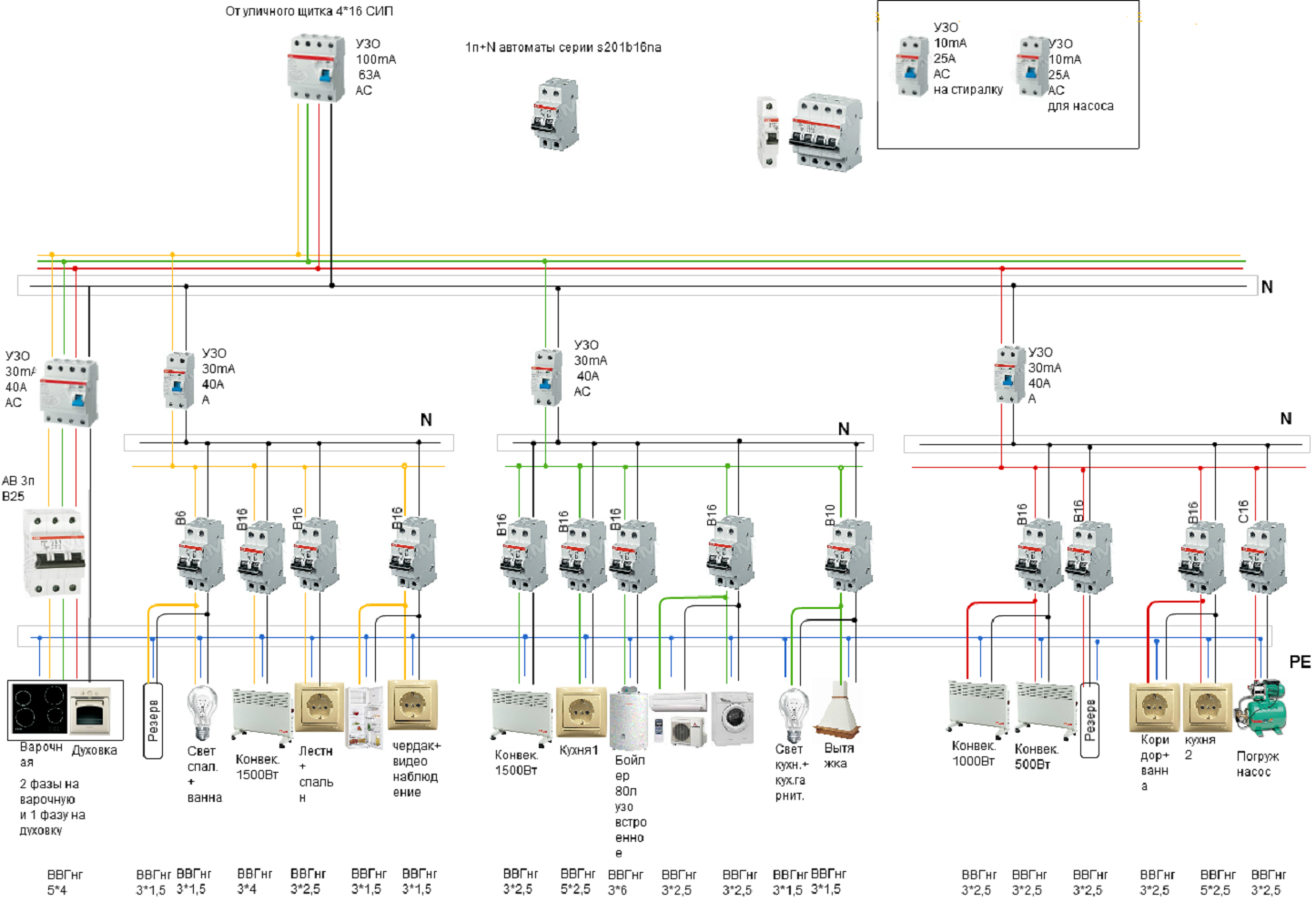

Группировка потребителей
Группировать потребителей рекомендуется по комнатам и типу потребления. Если квартира большая (трехкомнатная и более), то освещение стоит разбивать на пару групп с раздельными устройствами защиты. Однако чаще всего все осветительные приборы запитываются от одной линии со щитка, а вот комнатные розетки уже разделяются на несколько веток. Плюс еще две обычно формируют для электроплиты на кухне и на санузел.
Группировка потребителей электроэнергии в квартире
Линия для стационарной домашней техники и розетки
В отдельную группу также принято выделять стиральную и посудомоечную машины. Если они сломаются или перегорят идущие на них провода, то эту линию электропроводки можно будет отключить на время ремонта без обесточивания всей квартиры.
Варианты группировки осветительных приборов
По освещению группирование следует производить исходя из мощностей осветительных приборов. Большую зальную люстру на 5–7 лампочек лучше подключить через отдельный провод. Также выделить в свой контур можно настенные бра и освещение ванной комнаты с туалетом. А вот светодиодную подсветку стоит запитать от розеток. В проекте квартирной электропроводки выделять ее отдельно не рекомендуется, так как такие приборы потребляют сравнительно мало электроэнергии.

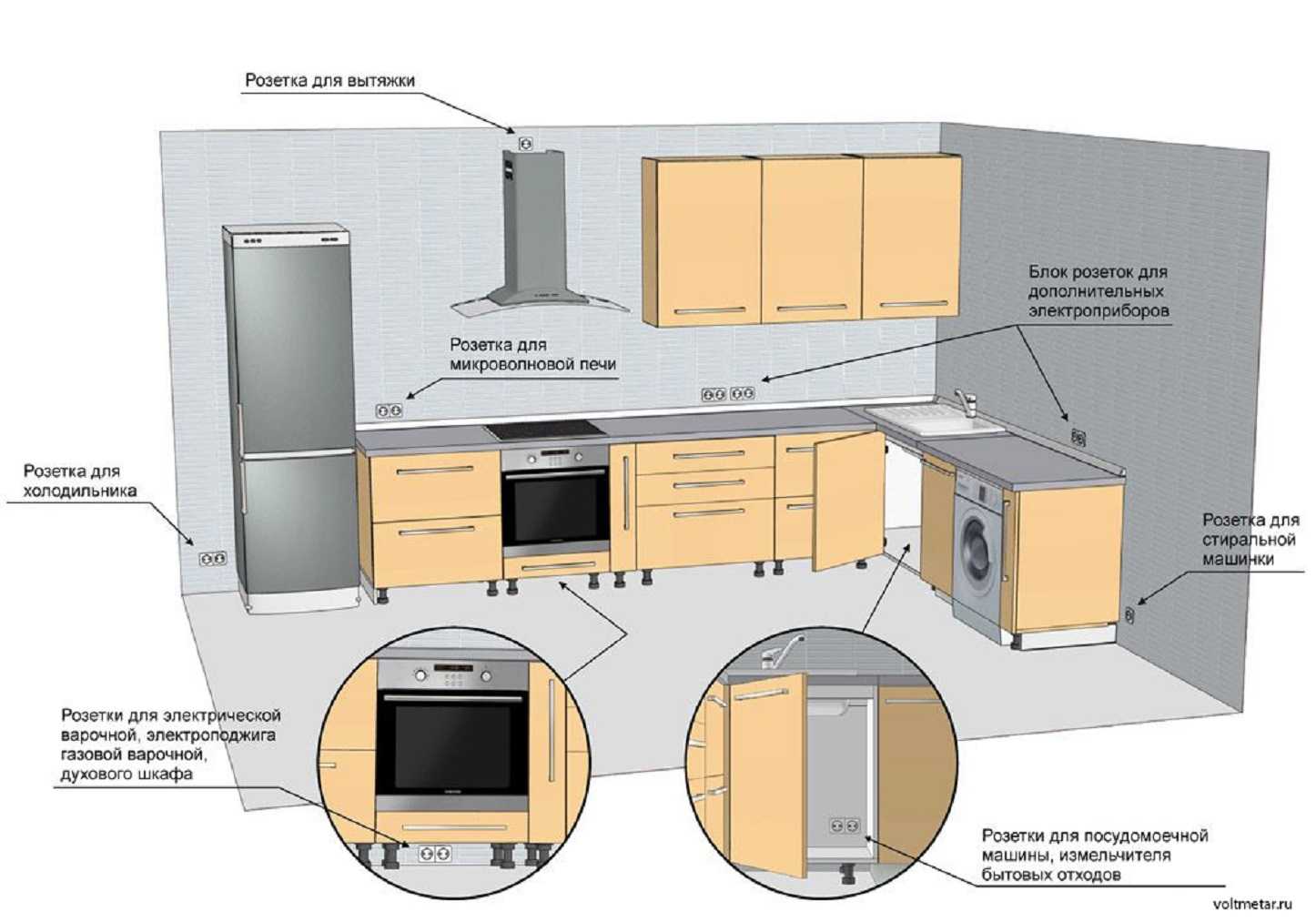

Линия для кухни
Особый момент – кухня, в нее отдельно должны идти линии проводки на:
- электрическую плиту;
- освещение;
- розетки для чайника, миксеров и другой бытовой техники;
- розетки для посудомойки и стиральной машинки.
Объединять эти электроприборы в одну общую кухонную группу нельзя. Включенные одновременно они будут потреблять слишком много электричества. Если в кухню прокладывать один провод, то его придется подбирать с большим сечением. А это приведет к совершенно ненужному удорожанию электропроводки в квартире и сложностям в ее монтаже.
Основные потребители электроэнергии на кухне
Специальные линии электропроводки
Отдельно делать линии в проекте электрики рекомендуется также для:
- системы теплого пола;
- электрического полотенцесушителя;
- водонагревателя с ТЭНом и т.п.
Для этих электроприборов характерно высокое энергопотребление, поэтому их лучше подключать через специальную выделенную ветку и собственное УЗО
Причем выбирать в квартиру провод по сечению здесь придется с особым вниманием. Жилы кабеля должны будут выдерживать длительный по времени и повышенный в амперах электроток
Электропроводка в помещениях с повышенной влажностью
Ванную и туалет либо совмещенный санузел также следует выделять на схеме в отдельную группу. Эти помещения отличает повышенная влажность. Электропроводку, розетки и освещение в них необходимо подбирать в исполнении с защитой по IP 44 или 54. Экономить здесь не рекомендуется.
Группы потребителей и разметка электропроводки в ванной комнате
Жилые помещения
В каждую жилую комнату в проекте внутриквартирной электрики рекомендуется закладывать три линии – основную и дополнительную с розетками на разных стенах плюс еще одну на освещение. Чтобы сэкономить, дополнительную ветку можно подцепить на основную в соседнем за перегородкой помещении. Не зря отверстия для смежных подрозетников обычно в стенах делают сквозными. Так пару розеток в разных комнатах удается без проблем подключить на общий провод от одной группы.
Главное здесь с нагрузкой потом подключаемых электроприборов не прогадать.
