Правила установки кондиционера

Установка SPLIT-систем

В индустрии кондиционирования воздуха одним из наиболее часто используемых типов являются сплит-кондиционеры. Эти системы состоят из двух отдельных частей: наружного блока и внутреннего, которые соединены друг с другом с помощью медного трубопровода с образованием замкнутой схемы. В настоящее время большинство производителей предлагают сплит-кондиционеры, которые могут работать в режиме охлаждения или обогрева помещения. Процесс нагрева осуществляется тепловым насосом путем изменения цикла. Чтобы обеспечить расчетный режим работы, необходимо выполнить правила установки наружного блока кондиционера и правильно выбрать мощность.

Сборка сплит-кондиционеров.

Выбрать нужное место для установки внутренних и наружных блоков. При выборе местоположения нужно обеспечить равномерное распределение воздуха в помещении и удобство пользования системой. Нельзя допускать чрезмерных сквозняков в зоне постоянного нахождения людей. При установке внутреннего блока следует учитывать доступ к устройству с целью очистки фильтров и дезинфекции испарителя. После правильного выбора места установки сначала собирается внутренний блок. Его монтируют на раму, отмечая центр положения, выравнивая и закрепляя конструкцию. Затем в стене делается отверстие диаметром 65 мм так, чтобы оно было закрыто внутренним блоком, через которое будет выполняться монтаж труб, электрического и конденсатного дренажа. Отверстие выполняется с небольшим наклоном снаружи. Рекомендуется установить защитную втулку в дыре, а со стороны наружной стены — розетку, которая закрывает ее и увеличивает эстетику монтажа. Слив конденсата из внутреннего блока всегда должен выполняться естественным способом, если это возможно, обеспечивая уклон трубы приблизительно на 3 %. Решение с конденсатным насосом следует рассматривать только в крайнем случае. Насос представляет собой механическую часть, которая служит для сброса конденсата и увеличивает надежность системы кондиционирования. После установки системы слива конденсата необходимо проверить ее проходимость, прокачивая через слив около 2 литров воды в поддон для капель. Если кондиционер работает в круглогодичном режиме, в дренажной трубе должен быть установлен греющий кабель. Перед тем как повесить внутренний блок на стойку, установленную на стене, необходимо подключить к нему охлаждающую установку

Подсоединение должно быть выполнено в виде шнекового соединения, поэтому необходимо соблюдать особую осторожность, чтобы убедиться, что обеспечена прочность и герметичность холодильной системы. На внешней поверхности гнезда при затягивании винтовых соединений нужно использовать пасту, которая предотвращает самоскручивание гаек. Необходимо изолировать соединения трубопроводов на внутреннем блоке, что предотвратит конденсацию влаги на внешней поверхности труб и образование полос на стене ниже внутреннего блока

Установку наружного блока выполняют на опорной конструкции L-типа. Устройство должно быть установлено на безопасном расстоянии от стены, чтобы обеспечить свободный поток воздуха через конденсатор, его последующее техническое обслуживание и очистку

Необходимо изолировать соединения трубопроводов на внутреннем блоке, что предотвратит конденсацию влаги на внешней поверхности труб и образование полос на стене ниже внутреннего блока. Установку наружного блока выполняют на опорной конструкции L-типа. Устройство должно быть установлено на безопасном расстоянии от стены, чтобы обеспечить свободный поток воздуха через конденсатор, его последующее техническое обслуживание и очистку.

Вакуумирование

  Отделка прихожей декоративным камнем: виды отделочного камня, обустройство своими руками (100+ Фото & Видео)

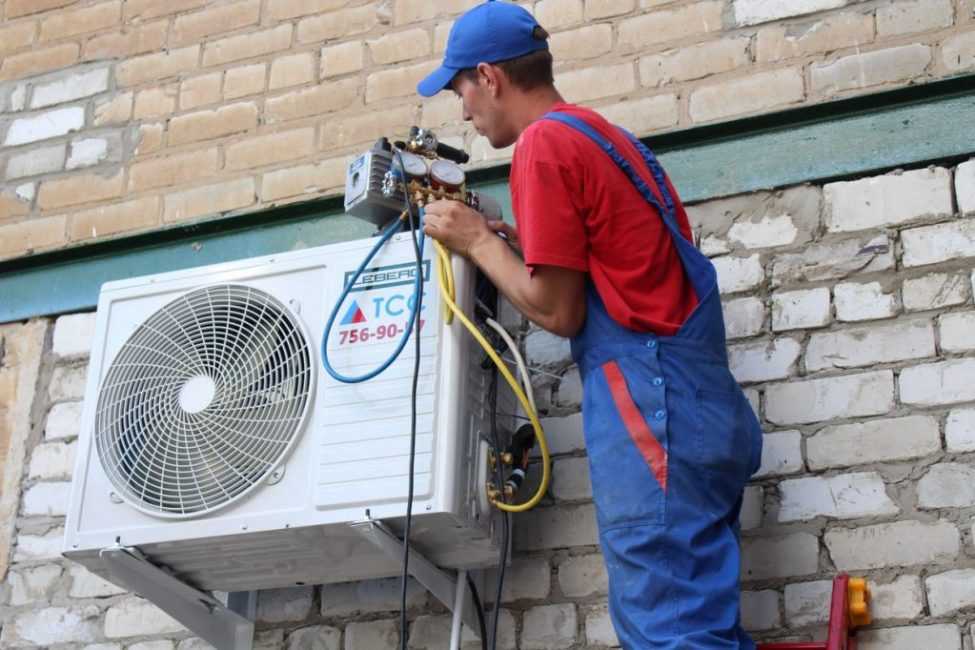

Вакуумирование кондиционера

Для удаления влаги используется вакуумирование системы. Подключаем кондиционер к вакуумному насосу примерно на 1 час. С завода в систему закачивают фреон, мы должны подключить манометр, чтоб контролировать давление.

После этого включается автомат-разделитель, а система автоматически переходит в тестовый режим.

Одним словом, монтаж и установка кондиционера, это сложное и ответственное дело, поэтому некоторые владельцы вызывают мастеров от фирмы поставщика. Но к сожалению не каждый может себе это позволить. Поэтому, при самостоятельной установке не нужно забывать о технике безопасности.

Видеоматериалы:

Монтаж кондиционера, ошибки, инструмент! (Теория)

Установка кондиционера в квартире или частном доме: пошаговая инструкция для монтажа своими руками | Фото & Видео

Установка кондиционера! (ПОДРОБНОЕ ОБУЧЕНИЕ ЗА 5 МИН)

Установка кондиционера в квартире или частном доме: пошаговая инструкция для монтажа своими руками | Фото & Видео

Как заложить трассу кондиционера

Установка кондиционера в квартире или частном доме: пошаговая инструкция для монтажа своими руками | Фото & Видео

7.6
Total Score

Установка кондиционера своими руками

Простота установки

6.5

Комфорт

10

Экономия средств

7

Безопасность

7

Оценки покупателей: Будьте первым!

Какой кабель нужен для подключения сплит-системы

Провод для кондиционера должен быть из электротехнической меди и трехжильным (фаза, ноль, защита). Для маломощных сплит-систем менее 3 кВт достаточно сечения 1,5 мм2, при мощности 3-5 кВт необходимо сечение 2,5 мм2. Устройства кондиционирования до 8 кВт подключаются кабелем 4-миллиметрового сечения.

Широко распространен надежный силовой кабель марки ВВГ, имеющий стандартную ПВХ-изоляцию. Его срок эксплуатации достигает 30-ти лет. Маркировка читается по специальным условным обозначениям. Первые две буквы «В» расшифровываются как изоляция внешняя и внутренняя из поливинилхлорида. «Г» имеет обозначение отсутствия брони.

Кабель ВВГ под кондиционер нужно укладывать таким способом, чтобы обеспечивалась не только безопасность, но и эстетичность. Для коммуникаций, скрытых в стене, удобен плоский кабель ВВГ-П. В стены, покрытые гипсокартоном, провод укладывают в гофротрубе. При этом лучше использовать ВВГ нг, обеспечивающий стойкую негорючесть оболочки.

Мобильный кондиционер без воздуховода?

Некоторые производители климатического оборудования, активно рекламируют подобные системы вообще без каких-либо воздуховодов.

Работают ли они на самом деле? С одной стороны кажется, что это идеальный вариант — ни трубы, ни шума, пользуйтесь и наслаждайтесь прохладой.

Но все это чистейшей воды обман и развод. Внутри этих устройств, вода испаряется через пористый фильтр, который в свою очередь обдувается потоком воздуха.

При таком испарении, тепло действительно уходит, но в таких мизерных количествах, что такой же эффект можно почувствовать от обычного вентилятора или увлажнителя воздуха.

А еще он здорово повышает влажность, даже если вы об этом его и не просили.

Так стоит ли переплачивать? Большинство решает что нет. Поэтому и выбирают мобильный вариант другого исполнения.

Как подключить электропитание

Для внутреннего блока прокладывается проводка с сечением минимум 1,5 кв. мм. Непременно должен присутствовать автомат отключения. На вводе есть щиток, к нему и подключают проводку после завершения ее прокладки по стене. Нулевым проводим становится тот, что имеет желтый цвет и зеленую полосу. Чтобы выявить фазу и нуль, необходимо воспользоваться индикатором.

А дальше к клеммам каждого из блоков подводятся многожильные провода, пропущенные сквозь стену. Наименования клемм непременно должны быть такими же, что и провода. В инструкции всегда четко расписывается схема подключения.

Необходимые материалы и инструменты

Материалы и инструменты для монтажа надо приготовить заранее. Тщательное планирование позволит установить кондиционер быстро и без ошибок. Для того чтобы своими руками установить сплит-систему, потребуются следующие материалы:

  • электрический провод;
  • медные трубы двух размеров;
  • пластиковая трубка для дренажного трубопровода;
  • теплоизоляция для труб;
  • скотч;
  • пластиковый кабель-канал;
  • металлические кронштейны L-образной формы;
  • крепежные изделия (болты, анкеры, дюбеля).

В инструкции, прилагаемой к сплит-системе, указано, какие будут нужны электрические провода. Обычно это четырехжильный кабель сечением 2.5 кв. мм. Следует приобретать кабель «негорючего» исполнения, например, марки ВВГНГ 4х2.5. Приобретая кабель, отмерьте на 1-1.5 м больше, чем планируемая длина трассы.

Медные трубки следует приобретать в специализированных магазинах. Трубы для систем кондиционирования изготавливаются из особо мягкой меди и не имеют швов. Некоторые установщики полагают, что можно использовать продукцию, предназначенную для водопровода. Это заблуждение: медь в таких трубах пористая и хрупкая, а поверхность обработана грубо. Это не позволит обеспечить надежное соединение с патрубками, через мельчайшие трещинки фреон быстро испарится.

Потребуется приобрести трубки двух диаметров. Для небольших систем стандартны размеры 1/4, 1/2 и 3/4 дюйма. Нужный размер приведен в инструкции к сплит-системе, а также обозначен на корпусе наружного блока. Как и провод, трубки надо приобретать с запасом в 1-1.5 м.

Теплоизоляция продается там же, где специальные медные трубки. Стоит она недорого, и ее также можно взять с некоторым запасом. Теплоизоляция продается стандартными кусками по 2 м. Не забудьте, что ее нужно в 2 раза больше, чем длина трассы, + 1 кусок.

При укладке концы теплоизоляции будут закрепляться на медных трубках прочной клейкой лентой. Для этого хорошо подходит строительный армированный скотч. В крайнем случае, можно обойтись даже изолентой, но следует учесть, что она не должна со временем расклеиваться. Также для закрепления удобно использовать пластиковые монтажные стяжки с фиксатором.

Для отведения конденсата используют пластиковые гибкие трубки особой конструкции. Для того чтобы при укладке магистрали они не сминались на поворотах, внутри таких труб расположена тонкая, но жесткая стальная спираль. Продаются они в тех же магазинах запчастей и материалов для систем кондиционирования. Берите такую трубку с запасом 1.5-2 м.

Чтобы трубы и провода не портили внешний вид, желательно укладывать их в аккуратный короб. Как нельзя лучше для этого подходят стандартные электротехнические кабель-каналы с крышкой. Такие короба продаются отрезками по 2 м. Чтобы трасса смотрелась аккуратно, не забудьте также приобрести в дополнение к ним сортовые изделия: поворотные углы внутренние и наружные. Для установки сплит-систем обычно хорошо подходят кабель-каналы сечением 80х60 мм.

Кронштейны, на которых снаружи будет установлен внешний блок сплит-системы, имеют Г-образную форму. Кондиционеры довольно тяжелые, к тому же при работе вибрируют. Поэтому надо приобретать специальные кронштейны для установки кондиционеров. Такие изделия обладают высокой прочностью и жесткостью. Хорошо, если такие кронштейны входят в установочный комплект вашей системы, потому что обычные строительные уголки для этих целей непригодны.

Чтобы закрепить на стенах короба, рамы внутреннего блока и кронштейны наружного блока, потребуются анкеры и дюбели. Для фиксации наружного блока на установочных кронштейнах нужны винты и резиновые прокладки. Необходимое количество крепежных изделий следует рассчитать заранее и предусмотреть запас 25-35%.

Если вы решились установить сплит-систему своими руками, у вас в доме наверняка уже есть следующие инструменты:

  • отвертки;
  • строительный уровень;
  • ключи шестигранники;
  • дрель и набор сверл;
  • перфоратор.

Перфоратор потребуется не только для сверления отверстий малого диаметра под дюбели и анкеры. Придется также проделать в толстых стенах несколько отверстий большого диаметра.

Кроме того, в процессе установки сплит-системы понадобится специальный инструмент:

  • труборез с острым лезвием;
  • триммер;
  • развальцовка;
  • трубогиб;
  • манометрический коллектор;
  • вакуумный насос.

Приобретать такое специализированное оборудование ради одной установки слишком накладно. Но можно взять эти необычные приспособления напрокат в специализированной фирме или у знакомого мастера.

Выбор места

Наличие двух и более блоков у климатического оборудования предусматривает выбор места для каждого из них. Перед началом монтажных работ понадобится сопроводительная документация.

Нужно ли разрешение на установку кондиционера

Конструктивно кондиционер представляет систему с внутренним и наружным блоком, который крепится на фасаде.

Многоэтажный дом, на основании ст. 246 ГК является общим имуществом с правом распоряжения у всех собственников. Монтаж оборудования без согласования является нарушением:

  • устройство издает шум, гудит, нарушая спокойствие соседей;
  • конденсат может испортить фасад здания или попасть на балкон снизу;
  • габаритный блок перекрывает обзор или вид и окна;
  • существуют риски растрескивания стен, замыкания проводки и возгорания.

На основании п. 1 ст. 25 ЖК монтаж сплит-системы рассматривается как реконструкция или переоборудование помещения. П. 3.5.8 Постановления № 170 сообщает о недопущении установки кондиционера без разрешения от управляющей компании и соседей. Согласие или отказ можно получить только после собрания жильцов дома.

Важно! Жители частных домов могут приступать к установке сразу после покупки устройства. Разрешение требуется в обязательном порядке, если:

Разрешение требуется в обязательном порядке, если:

  • монтажные работы проводятся на лицевой части многоэтажки;
  • пользователь живет в доме, представляющем ценность, с точки зрения истории и культуры;
  • сплит-система расположена над пешеходными дорожками;
  • на оконном проеме, где находится блок, нет специальных ограждений.

Важно! Управляющая компания не имеет права снимать кондиционеры. Ст. 330 УК рассматривает такие действия, как самоуправство

Демонтаж устройств проводится только по решению суда.

Выбираем место для внутреннего блока

Монтаж внутреннего модуля кондиционера проводится своими руками так, чтобы потоки холодного воздуха не доставляли дискомфорт. Его допускается располагать над изголовьем дивана, сбоку и сзади от рабочего места. Строительными нормативами определен порядок расположения внутреннего блока:

  • от конструкции до потолка — не меньше 15 см;
  • от модуля до правой или левой стены — не меньше 30 см;
  • от блока до пола — 280 см, но для квартир на первом этаже наружный блок монтируется на одном уровне или ниже внутреннего;
  • от препятствия по движению воздухопотоков — не меньше 150 см;

Совет! В комнате с диваном и телевизором кондиционер лучше поставить над диваном.

Куда определить наружный блок?

Наружный модуль располагают около оконного проема или на открытой лоджии. Если балкон застеклен, блок размещают на ограждении с хорошей несущей способностью или на фасаде. Жителям 1-2 этажа нужно определить место для наружного модуля как можно дальше от прохожих. На 3 и более этаже допускается ставить устройство под окном или сбоку.

В частном доме наружный блок ставится на стене с высокой несущей способностью. На вентилируемых фасадах организовывают специальное крепление или помещают блок на цоколь.

Определение расстояния между блоками

Максимальная длина межмодульной трассы — 6 м, при превышении понадобится дополнительная закачка фреона. Если наружный и внутренний модуль размещены на расстоянии 1 м, трасса не должна превышать 5 м. Излишки системы формируют в кольцо и располагают за блоком.

Интересно знать! Производители указывают различную максимальную дистанцию между блоками. Для техники Daikin оно составляет 1,5-2,5 м, для Panasonic — 3 м.

Правила и порядок монтажа

В зависимости от выбранного места для размещения наружной части кондиционера определяются нюансы монтажа. Существует несколько вариантов расположения конструкции, поэтому при выполнении установки нужно воспользоваться соответствующей инструкцией.

Особенности размещения наружного блока на застекленном балконе:

Особенности актуальны для застекленных помещений. Расположение кондиционера на открытых балконах практически не отличается от установки на фасаде.

1. Внешний блок сплит системы отводит тепло от внутреннего и повышает температуру окружающего воздуха. Чтобы предотвратить его перегрев и снижение эффективности системы окна на лоджии открывайте окна на все время работы кондиционера.  Либо можете заказать установку решетки для балкона или полную термоизоляцию кондиционера. 2. Звук от работающего внешнего блока будет отражаться от плоскостей балкона и может быть несколько выше по сравнению с размещением на улице. Уровень и интенсивность напрямую зависят от сплит системы, поэтому лучше выбрать тихие инверторные кондиционеры, проверенных марок (например,  Fujitsu ,  Daikin ,  Tosot ,  Lessar ). 3. Дверь на лоджию держите закрытой. Так Вы не допустите приток горячего воздуха в охлаждаемое помещение. 4. Если вы планируете использовать сплит- систему на обогрев, дополнительно закажите отвод конденсата от наружного блока.

Совет: Если Вы хотите охладить несколько комнат, а лоджия у Вас одна и площадь её невелика, вместо нескольких кондиционеров лучше заказать одну мульти сплит систему. К ней можно подключить до 8-ми внутренних блоков, а сэкономленное место Вы сможете использовать с пользой.

На парапете

Наиболее распространенным вариантом фиксации кондиционера является закрепление наружного блока на парапете. Закрепить конструкцию можно с фасада либо на боковых сторонах.

Размещая наружный блок на парапете, рекомендуется предварительного его укрепить, поскольку вес конструкции довольно большой. Для этого предварительно выполняют монтаж специальной крепежной конструкции. Установка самого кондиционера проводится следующим образом:

В стене помещения проделывают отверстие для проведения коммуникаций на балкон.
Монтируют внутреннюю часть кондиционера.
На парапете устанавливают кронштейны для наружного блока, после чего его фиксируют на ограждении. Кронштейны лучше приваривать к металлическим частям ограждения либо закрепить при помощи анкеров.
Внутренний и наружный блоки соединяют коммуникационной трассой

Важно, чтобы после объединения блоков трубки с хладагентом не перегибались.
Коммуникационную трассу закрывают пластиковым коробом для защиты от внешнего воздействия.

Панорамное остекление

На балконе с витражным остеклением возможно установить наружный блок кондиционера, но установка выполняется не на стену. Блок размещают в одном из углов на полу. Чтобы визуально скрыть конструкцию и придать декоративный вид, рекомендуется соорудить коробку из металлопластикового профиля. С двух сторон делают дверцы с ручками для обеспечения доступа к кондиционеру для периодической чистки и обслуживания.

Оконная модель

Разновидности оконных кондиционеров собраны в едином корпусе и монтируются непосредственно в оконном проеме либо отверстии в стене. По сравнению со сплит-системой данные модели оборудования имеют следующие отличия:

  • корпус перекрывает часть окна, что снижает количество проходимого света;
  • в ходе монтажных работ требуется менять стандартную структуру оконной рамы;
  • стоимость конструкции значительно дешевле благодаря наличию только одного блока и меньшему количеству хладагента;
  • для установки оконной модели кондиционера не нужно обладать специальными навыками и работу можно провести самостоятельно;
  • некоторые виды оконных конструкций дополнительно вентилируют помещение, поскольку часть воздуха выходит наружу и одновременно внутрь поступает свежий воздух.

Основные ошибки подключения и их устранение

Ошибки, допущенные в процессе установки кондиционера, влекут за собой множество различных неприятностей. Однако услуги профессиональных монтажников с каждым годом становятся более дорогими и все большее число людей в попытках сэкономить стараются установить кондиционер самостоятельно. Это, как уже отмечалось, довольно сложная и очень ответственная работа, имеющая множество особенностей и требующая учета самых разнообразных нюансов.

Одной из самых распространенных ошибок является укладка трубок с недопустимыми и/или неоднократными перегибами. Из-за этого будет повышаться нагрузка на компрессор, что не самым благоприятным образом отразится на работе системы.

Внешний блок нельзя устанавливать на застекленном балконе. Ранее приводились рекомендации по его монтажу в этом помещении, но они актуальны исключительно для не застекленных балконов

Важно, чтобы сохранялась нормальная циркуляция воздуха, и блок обдувался со всех сторон.

Кондиционер нельзя устанавливать там, где работают любого рода установки, генерирующие высокочастотные электромагнитные колебания. К числу такого оборудования относятся различные сварочные аппараты, станки и пр.

Важно выдерживать максимальную ровность установки блоков

При нарушении этого правила образующийся конденсат будет попросту стекать на пол, что доставит множество неудобств. Как уже отмечалось, кондиционер нельзя устанавливать непосредственно над батареями отопления.

Если эти и любые другие ошибки были допущены и привели к нежелательным последствиям, необходимо предпринять соответствующие меры для устранения нарушений. В случае появления сквозняка от кондиционера обычно достаточно изменить направление потока воздуха путем регулировки заслонок.

При включении системы в режим обогрева на внешнем блоке нередко обнаруживается наледь. Причина такого явления обычно заключается в том, что в системе отсутствует функция автоматической разморозки. Для устранения льда достаточно на некоторое время включить оборудование на охлаждение. Кондиционер нагреется и лед исчезнет.

Наледь на кондиционере

Если кондиционер перестал нормально охлаждать, необходимо проверить фильтры. Они требуют регулярной очистки. Подробные рекомендации по этому поводу обычно приводятся в инструкции.

Если из внутреннего блока начала капать вода, причиной такой проблемы в большинстве случаев является сильное засорение дренажного канала. Также к этому приводят образующиеся ледяные пробки. Устранить подобного рода засоры самостоятельно без наличия нужных навыков невозможно. Рекомендуется в срочном порядке вызвать мастера, который сможет правильно прогреть систему и исправить положение.

Нехарактерные шумы во время работы системы обычно свидетельствуют о нарушении балансировки вентилятора либо сильном износе подшипников. С этой проблемой тоже может справиться исключительно квалифицированный мастер.

Если вы обнаружите, что кондиционер начал сильно перегреваться, следует вызвать мастера для проверки уровня фреона и герметичности системы.

Кондиционер

Таким образом, самостоятельная установка и подключение кондиционера – это вполне осуществимая работа. Но нужно заранее настроиться на то, что данное мероприятие не из легких. Во всем следуйте инструкции и своевременно устраняйте появляющиеся неприятности. Тогда кондиционер будет служить максимально долго, в полной мере выполняя все возлагающиеся на него задачи.

Во всем следуйте инструкции и своевременно устраняйте появляющиеся неприятности, но не забывайте о технике безопасности!

Удачной работы!

Можно ли ставить кондиционер на балконе?

Если Вы наконец-таки задумали прикупить и установить себе кондиционер, не торопитесь бежать в магазин и приобретать его.

Для начала, Вам следует разведать все детали и нюансы, связанные с возможностью его установки в Вашей квартире. Вполне возможны ситуации, когда повесить наружный блок аппарата снаружи здания попросту не получится.

Виной тому могут быть следующие причины:

  • ваш дом может являться памятником архитектуры и представлять историческую ценность;
  • если прямо Вашими окнами находится пешеходная тропинка;
  • фирма – владелец здания может установить запрет на установку различного климатического оборудования.

Отчаиваться в таком случае не стоит, ведь такая проблема может быть разрешима очень простым способом. Наружный блок кондиционера можно разместить на Вашем балконе или лоджии.

Все может быть гораздо прозаичнее в том случае, если вы решили установить данный аппарат в комнате с балконом.

В последнее время установка кондиционера на балконе стала достаточно распространенным явлением ввиду своей простоты и практичности.

Стоит отметить, что и способы размещения агрегата на балконе или лоджии также могут быть различными:

  • монтаж внешнего блока внутри открытого балкона или лоджии;
  • установка внутри остекленного балкона или лоджии;
  • крепеж внешнего блока кондиционера снаружи балкона или лоджии.

Причины установки кондиционера на балкон

К сожалению, иногда встречаются ситуации, когда внешний модуль не удается установить на фасаде:

  • блок кондиционера нарушает внешний вид здания;
  • здание причислено к историческим памятникам;
  • по техническим причинам на наружные стены здания невозможно установить выносной блок;
  • отсутствует разрешение на установку кондиционера на стене многоквартирного дома.

В вышеперечисленных случаях, если устанавливается внутренний блок кондиционера в комнате с балконом, то его внешний блок монтируют на балконе или на лоджии

Причем неважно – на открытых или на застекленных

Установка внешнего блока кондиционера на лоджии или на балконе имеет ряд преимуществ:

  • процесс установки менее затратен: не требуется проведение высотных работ;
  • корпус блока защищен от негативных погодных факторов: ветра, снега, дождя;
  • уменьшается расстояние между модулями кондиционера;
  • упрощается техобслуживание, чистка, ремонт.

Однако есть и недостатки такого варианта установки. Давайте рассмотрим их подробнее.

Плюсы и минусы кондиционера на балконе

Если же Вы таки решились установить кондиционер на балконе или лоджии, Вам следует осознавать, что такое решение имеет перечень как плюсов, так им минусов. Среди основных преимуществ установки внутри балкона можно отнести:

  • Легкость и безопасность монтажа. Работники, осуществляющие крепеж блока, не подвергаются никакому риску. По этой причине и стоимость установки ощутимо снижается.
  • Защищенность внешнего короба от негативного влияния погодных условий.
  • Легкость и доступность в обслуживании.
  • Значительное сокращение длины магистрали, по которой подается дренажная жидкость, как и количество самой жидкости.

Минусы такой установки заключаются в следующем:

  1. Установку настоятельно рекомендуется проводить на незастекленном балконе или лоджии. Если же балкон остеклен, то во время работы блока все окна должны быть открыты.
  2. Если балкон или лоджия застеклены, возникает проблема быстрого перегревания внешнего блока кондиционера. В этом случае он автоматически выключается.
  3. Наружный блок занимает достаточно много места, уменьшая площадь балкона.
  4. Шумность. Звук работающего блока может быть отчетливо слышен в вашей комнате.

Подключение кондиционера к электросети

Чтобы закончить с внутренним блоком переходим к подключению проводов питания.

Открыв переднюю крышку внутреннего блока, откручиваете пластиковую заглушку для подключения кабеля.

Просунув кабель, подключаете его согласно электрической схеме. Для этого на клеммной колодке ищите обозначения:

L- фаза

N – ноль

значок заземления

Проверяете на кабеле питания, где у вас фаза и ноль и подключаете соответствующие концы в свои клеммы.

При подключении кондиционера небольшой мощности (до 2,5квт) напрямую от щитовой без розетки, у вас в штробе должен быть заложен трехжильный кабель ВВГнг-Ls 3*2,5мм2.

В щитке устанавливается автомат на 16А.

При маломощном кондере до 1квт, можно конечно использовать сечение и 1,5мм2+автомат 10А, но 2,5мм2 более универсальный вариант и позволит в дальнейшем без проблем поменять сплит-систему на большей мощности.

Если же кондиционер будет подключаться через уже существующую розетку, то используйте провод с вилкой ПВС 3*2,5мм2.

В подключении между собой внутреннего и наружного блока, также нет ничего сложного. Здесь, как правило, используется кабель 4*2,5мм2 или 5*2,5мм2. Маркировка клемм на этих блоках одинакова.

Соответственно бросаете между ними кабель (не провод ПВС, а именно кабель ВВГнг!) и соединяете жилы одного цвета с клеммами L1 на внутреннем блоке и L1 на внешнем, N – на внутреннем и N – на внешнем, и т.д. Просто следуйте схеме подключения и надписям.

Иногда сам кондиционер в комнате запитывается не с розетки, а с наружного блока (чаще всего у инверторных моделей). В этом случае у наружки будет на несколько клемм больше.

Это фаза-ноль-земля. Тогда кабель питания от розетки или диффавтомата в щитовой, прокладываете именно наружу, а не к внутреннему блоку.

Подключение трубок трассы фреона снаружи происходит аналогично комнатному соединению.

Как вывести гофру — неправильные решения

Однако при подключении и установке напольных кондиционеров, все сталкиваются с главной проблемой — куда и как вывести гофрорукав с теплым воздухом.

При полностью открытом или даже слегка приоткрытом окне, у вас в проеме образуется огромная щель, и часть теплого воздуха тут же возвращается обратно. Как следствие — кондиционер перестает нормально работать.

Отсюда и все жалобы на его малоэффективность и низкое КПД. Поэтому главная ваша задача при установке — сделать такой вывод на улицу, чтобы зазоры были минимальны, либо отсутствовали полностью.

Безусловно, этого можно кое-как добиться, налепив всевозможных скотчей, полиэтилена или просто заткнув щели тряпками.

Есть множество неудачных примеров решения этой проблемы.

Если у вас деревянные окна, которые открываются не распахиванием створки, а ее поднятием вверх-вниз, то можно вырезать прямоугольник из сэндвич панелей. В него вставить отвод, а сам прямоугольник просто поджать сверху рамой.

Либо просто заменить часть стекла непрозрачным пластиком и туда поместить вывод.

Но все равно, это не смотрится эстетично и похоже на лишний элемент, не вписывающийся в интерьер комнаты.

На высверливание отверстий в стенах, да еще таких огромных диаметров, однозначно ухудшающих теплоизоляцию дома, вообще мало кто согласится.

Тем более, если вы будете переносить кондиционер из гостиницы в спальню и другие комнаты. Что в итоге у вас получится? Продырявленный дом со всех сторон? А если он не ваш, а арендованный?

Вывод гофры в окно

Теперь все это нужно закрепить на раме москитной сетки. При этом сама сетка удаляется.

Как это правильно сделать? Здесь главное соблюсти определенную последовательность. Нельзя вынимать жгут и сетку раньше времени.

Дело в том, что жгут является составляющей, которая удерживает жесткость формы всей рамы. Вытащите его раньше положенного и вся конструкция расползется.

Поэтому сперва на герметик наклеивается стекло, и только потом удаляется все лишнее. Перед нанесением клея не забудьте снять защитную пленку с плексигласа.

Далее обезжириваете раму спиртосодержащим очистителем и наносите по периметру сплошным слоем прозрачный герметик.

Обратите внимание, что прежде чем прижимать к нему стекло, необходимо пройтись шлифшкуркой по его периметру. Это необходимо для создания шероховатости. Она обеспечит лучшее сцепление с гладкой поверхностью

Она обеспечит лучшее сцепление с гладкой поверхностью.

Пылинки и стружку убираете чистой тряпочкой. Только после всех этих подготовительных работ, прижимаете оргстекло к раме.

Чтобы оно плотно и надежно приклеилось, сверху поставьте несколько тяжелых предметов.

Всю конструкцию оставляете на время затвердевания герметика. Когда все надежно склеилось, можно снимать москитную сетку.

Цепляете шнур и вытягиваете сетку из рамы.

Пластиковые держатели, которые облегчают установку и демонтаж рамки в окно, не удаляйте.

Чтобы оставить их на своих местах, саму сетку вытяните, а вот резинку-шнур вставьте обратно на свое место.

Хотя можно поступить и проще. Просто вклеить эти самые держатели на тот же самый герметик.

В итоге у вас получится прозрачная, почти заводского исполнения рамка, с идеальным отверстием под воздуховод.

Вставляете его во внутрь и закрепляете замком или сажаете на клей. Идете к своему окну и устанавливаете бывшую москитную сетку на свое место.

Осталось подсоединить и подключить кондиционер. Вся конструкция выглядит красиво как изнутри, так и снаружи.

Потребуется отключить кондиционер — просто снимаете патрубок и закрываете окошко до следующего раза.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделитесь с друзьями:
Электрошок
Добавить комментарий

Нажимая на кнопку "Отправить комментарий", я даю согласие на обработку персональных данных и принимаю политику конфиденциальности.

Adblock
detector
