Как сделать контрольку своими руками для авто, дома на 12 и 220 вольт

Для автомобиля

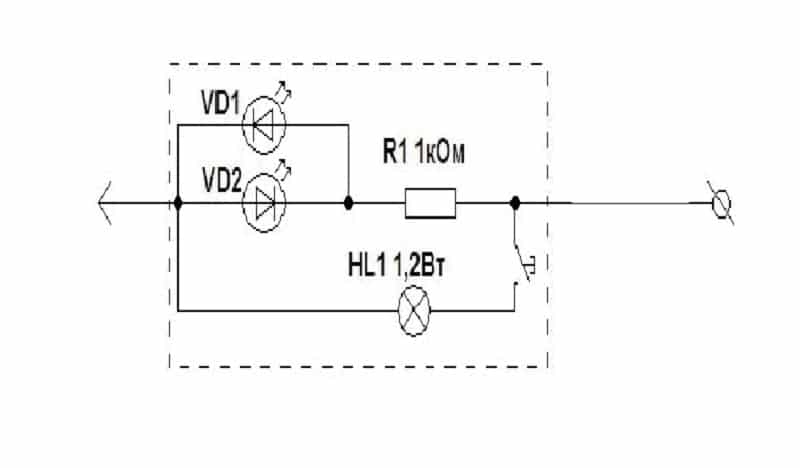

Если Вы хотите самостоятельно сделать контрольку на 12 Вольт для авто, рекомендуем использовать следующую схему:

В этом примере VD1 и VD2 это светодиоды, которые будут сигнализировать о направлении тока в цепи. Для большей наглядности их можно взять разных цветов и сделать обозначения на корпусе. HL1 это обычная лампочка мощностью 1,2 Вт и напряжением 12 вольт, которая просто показывает наличие напряжения между выводами контрольной лампы, как и в схеме на 220 вольт. Проверка с ее помощью осуществляется при нажатии на кнопку, которая также указана на схеме. В качестве щупа автор диодной контрольной лампы использовал обычный саморез по дереву, его можно заменить любым удобным гвоздем или куском проволоки. Провод рекомендуется брать многожильный, т.к. он гибкий и не так быстро повредится при работе. В отличие от контрольки на 220в, автомобильная самоделка должна быть оснащена проводом, длиной около 2 метров, чтобы можно было проводить измерения даже в салоне машины либо под ней. На свободный конец провода следует установить небольшой крокодильчик, с помощью него можно подключиться к массе почти в любой части машины, что очень удобно. Ну и последнее, что следует отметить – чтобы сделать прибор аккуратным, используйте вилку от прикуривателя, которая станет отличным корпусом для контрольной лампочки.

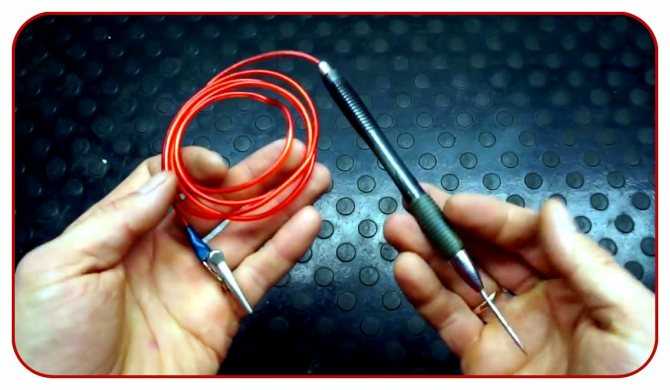

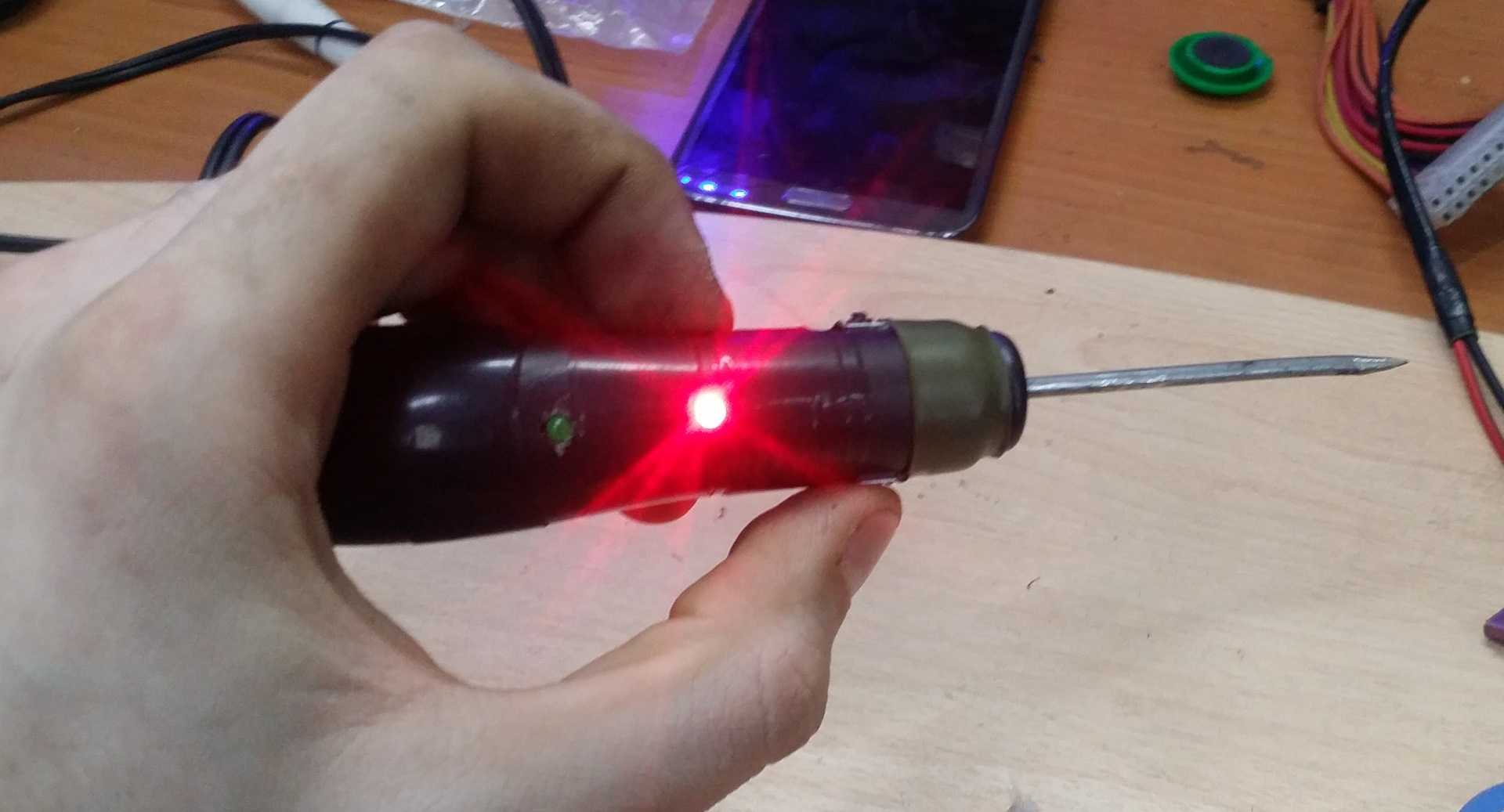

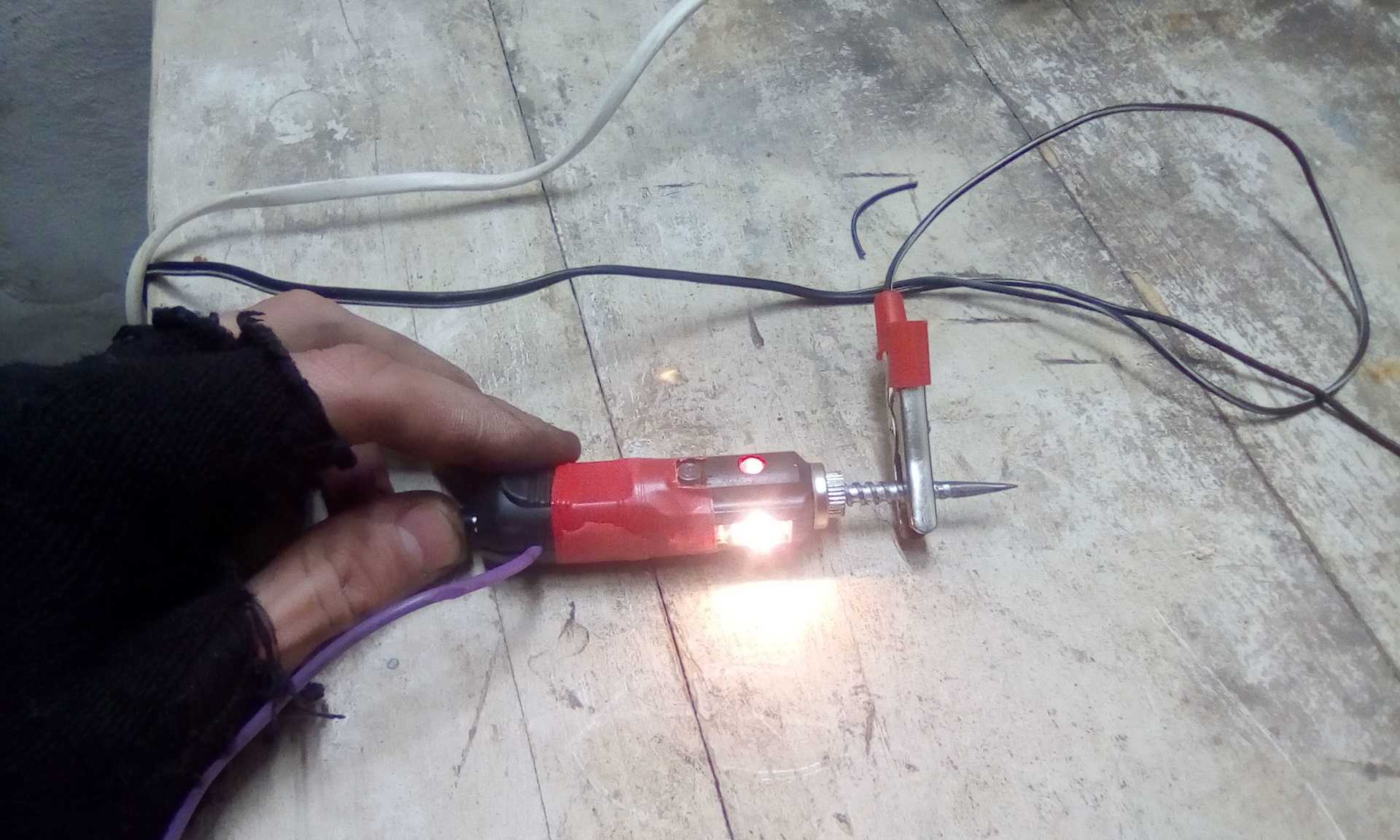

Увидеть инструмент для автоэлектрика на 12в Вы можете на следующих фото примерах:

В дополнение советуем просмотреть видео, в котором специалист демонстрирует несколько самых популярных видов контрольных ламп для авто (на 12 и даже 24 В), которые можно сделать собственными руками:

Обзор лучших приборов для авто

Вот и все, что хотелось рассказать Вам о том, как сделать контрольку на 12 и 220 Вольт своими руками! Надеемся, схема была понятной, и у вас с легкостью получится самостоятельно собрать этот крайне полезный и простой прибор.

Будет интересно прочитать:

Как использовать мультиметр – инструкция для чайников
Как проверить заземление в розетке
Как стать электриком в домашних условиях

Опубликовано:
27.10.2015
Обновлено: 02.09.2019

Другие примеры подключений, или как их исправить

Другое, не менее некорректное подключение светодиодов на 12В, можно наблюдать в уже более сложных и мощных устройствах. При увеличении количества диодов производители все так же продолжают надеяться на сопротивление батареи, просто соединив элементы последовательно. Наиболее распространенная причина при сдаче в ремонт таких приспособлений и поделок – банально выгорел отдельный светодиод или же вся их связка.

Можно попытаться доделать схему несколькими способами:

Подключение одного резистора.Такое подключение также не принесет ожидаемого результата. Все дело в том, что даже произведенные в одной партии полупроводниковые приборы имеют весьма ощутимые отличия. Дело даже не в том, что может быть заметна разница в яркости свечения светодиодов. Здесь речь пойдет о таком параметре как падение напряжения. Каждый из приборов характеризуется собственным током. Светодиод с наиболее высоким показателем, скорее всего, перегорит, когда его ток превысит номинальный. После этого и остальные светодиоды, питающиеся от 12В, не прослужат долго. Далее перегорит следующий по номиналу тока светодиод, а вслед за ним и оставшийся.
По резистору на каждый светодиод. Такое подключение стабилитрон 12 вольт не вступает в конфликт с правилами схемотехники. Токи становятся независимыми, но очевидный минус такой цепочки – громоздкость и неуместная загруженность элементами.
Цепочки последовательно соединенных светодиодов.Только такой вариант подключения устройств даст возможность одновременно добиться максимальной компактности при высокой результативности. Единственное, что стоит предусмотреть – увеличение напряжения питания.

Параметры светодиодов зависят и от их цвета, что нужно учитывать, продумывая подключение устройств к 12В.

Принцип работы, для чего нужен

Действие трансформатора происходит так:

Ток проходит по первичной катушке, которая создаёт магнитное поле.
Все силовые линии замыкаются возле проводников катушки. Некоторые из этих силовых линий замыкаются возле проводников другой катушки. Получается, что обе связаны между собой при помощи магнитных линий.
Чем дальше расположены обмотки друг от друга, тем с меньшей силой возникает между ними магнитная связь, так как меньшее количество силовых линий первой цепляется за силовые линии второй.
Через первую проходит переменный ток (который меняется во времени и по определённому закону), значит, магнитное поле, которое создаётся, тоже будет переменным, то есть меняться во времени и по закону.
Из-за изменения тока в первой в обе катушки поступает магнитный поток, который меняет величину и направление.
Происходит индукция переменной электродвижущей силы. Об этом говорится в законе электромагнитной индукции.
Если концы второй соединить с приёмниками электроэнергии, то в цепочке приёмников появится ток. К первой от генератора будет поступать энергия которая равная энергии, отдаваемой в цепочку второй. Энергия передаётся посредством переменного магнитного потока.

Понижающий трансформатор необходим для преобразования электроэнергии, а именно для понижения её показателей, чтобы можно было предотвратить сгорание электротехники.

Для автомобиля

Автомобильная контролька, в отличи от бытовой, выполняет измерительные операции в цепях постоянного тока с питающим напряжением 12 В. Поэтому вы не сможете использовать контрольку на 220 В в качестве автомобильного пробника. Но принцип изготовления будет идентичным, хотя для диагностики автомобиля вместо лампочек очень удобно использовать светодиодные контрольки.

В виду технических особенностей электропроводки автомобиля, контролька на 12 В, выполненная по принципу описанному выше, не предоставляет полной информации о положении дел в цепи. Из-за чего контролька автоэлектрика может оснащаться такими функциональными дополнениями:

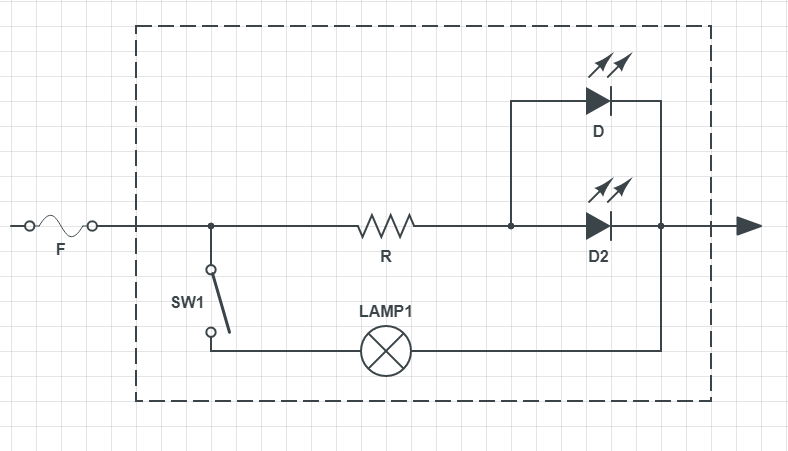

Рис. 2: модернизированная автоконтролька

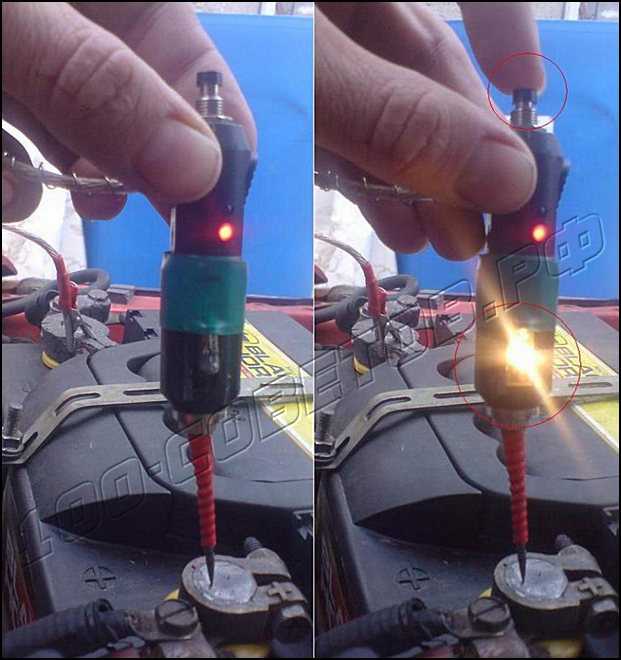

Такая схема, помимо контроля состояния цепей, позволяет определить плюс или минус на выводах и интенсивность сигнала. Благодаря разнополярному включению светодиодов, один из них загорится при касании к положительному контакту, а второй будет сигнализировать при контакте с минусовой клеммой.

Для реализации такой автотестконтрольки вам понадобятся:

Соединительные провода – подбираются в соответствии с вашими потребностями, но профессиональные автоэлектрики рекомендуют делать длину не менее 2м, так как устанавливать щуп приходится и в труднодоступных местах;
Щупы могут представлять собой штекеры или крокодилы, для одноразового использования можно просто зачистить края проводов от изоляции и обойтись без щупов;
Патрон под лампочку и сама лампочка на 12В, если прибор освещения имеет другой принцип подключения, устанавливается патрон соответствующего типа или провода припаиваются к выводам лампы (светодиода) ;
Кнопка – предназначена для коммутации в цепи контроля, выбирается по величине коммутируемого тока;
Два светодиода – в данном примере используются разноцветные модели (красный для сигнализации плюсовой клеммы и синий для минусовой);
Корпус – предназначен для размещения всех деталей и установки световых сигнализаторов на видном месте, в качестве корпуса можно использовать маркер, фломастер или пластиковый тюбик из-под клея.

Выбор вспомогательных элементов ограничивается только вашей фантазией и подручными средствами, которые вы найдете в своем гараже, квартире или мастерской. Если вы изготавливаете автомобильный тестер для конкретной цели, вы можете исключить определенные элементы из схемы, чем значительно упростите устройство. Так, наиболее простой контролькой считается модель с одной лампочкой или низковольтным светодиодом.

Простейшая контролька на 12В для индикации цепи

Для изготовления такого устройства вам понадобиться одноразовый шприц, лампочка на 12 В (можете заменить ее светодиодом), провод, канцелярская резинка, канцелярский нож, пассатижи.

Процесс изготовления состоит из таких этапов:

разберите иглу от шприца и проденьте ее в пластиковое основание таким образом, чтобы одни конец полностью погружался внутрь шприца – он должен выполнять роль контакта для лампочки.
Рис. 3: положение иглы в пластиковом основании
отмерьте такую длину провода, чтобы вам было удобно обмотать его вокруг цоколя. Зачистьте этот участок от изоляции, обмотайте вокруг лампы и затяните при помощи пассатижей. Эту процедуру можно заменить пайкой для обеспечения более надежного контакта.
если цоколь лампы свободно ходит внутри шприца, наденьте сверху на него канцелярскую резинку для уплотнения. Вставьте лампу таким образом, чтобы незадействованный контакт соприкоснулся с иглой.
Рис. 4: вставьте лампочку в шприц
поршень от шприца обрежьте так, чтобы он закрывал лампу вровень с корпусом. Проделайте в поршне отверстие для провода, иначе изготовление может сильно затрудниться.

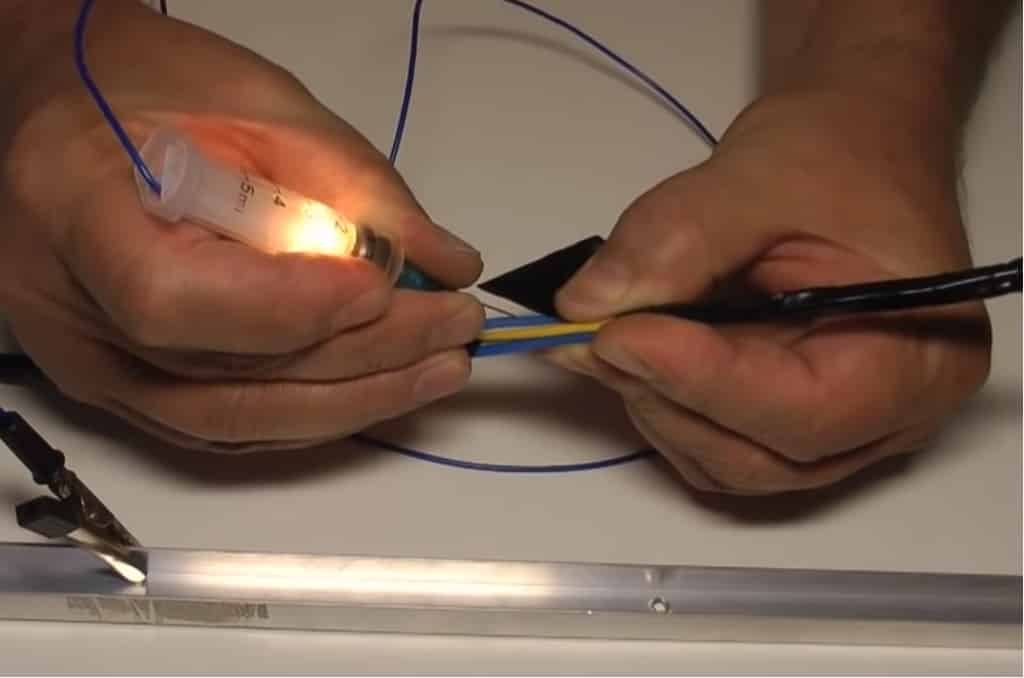

Рис. 5: готовая контролька из шприца

Схема на транзисторах

Для большинства конструкций применяют генератор, вырабатывающий частоту 50-56 Гц. Эту величину не рекомендуется превышать.

Она зависит от характеристик применяемых деталей:

транзисторов;
RC- или LC-фильтра;
согласующего трансформатора, если он предусмотрен;
микросхемы.

Генератор вырабатывает переменное напряжение и управляет силовыми ключами (переключает их) из пар полевых транзисторов. Они подключены к специальному повышающему трансформатору. При подаче на устройство 12 В, начнут раскачиваться транзисторы. На выходах появится переменная составляющая, которая будет увеличена трансформатором до 220-260 В.

Мощность устройства зависит от количества транзисторов. Не рекомендуется добиваться получить на выходе 300 ватт, имея только одну пару. Для нормальной работы понадобятся радиаторы и охлаждение. Лучше применить минимум 4 транзистора.

Подобный инвертор не требует наладки и сразу же начинает работать. Без нагрузки ток холостого хода не превышает 300 мА. Транзисторы рекомендуется установить через слюдяные (или другие) прокладки на радиаторы. Если устройство выполняют на печатной плате, то дорожки необходимо сделать толстыми.

Обзор хорошего инвертора с 12 вольт на 220 вольт мощностью 2000 ватт. Если вы давно выбираете инвертор, то рекомендуем присмотреться вот к этой модели POWER INVERTER 2000w.

Как пользоваться отверткой индикатором

Ну что ж мы рассмотрели три вида индикаторных отверток, теперь рассмотрим как пользоваться отверткой индикатором и проверим их в работе.

Обычный индикатор

Указатель этой отвертки-индикатора снабжен двумя рабочими областями. Первая похожа на плоскую отвертку – она-то и контактирует в элементами электропроводки, которые находятся под напряжением. Вторая обеспечивает достаточное сопротивление, и находится на рукояти отвертки. Также она имеет двухполюсный выключатель.

Рассмотрим пример, при котором к первому контакту подведен фазный провод, а ко второму – нулевой. Индикатором напряжения определяется, по какому проводу идет фаза.

Чтобы определить достаточно зажать контакт на рукоятке индикатора напряжения большим пальцем, после чего поднести рабочую область индикатору поочередно к обоим контактам автоматического выключателя. При этом нужно следить, чтобы большой палец оставался голым – нельзя надевать перчатки при использовании устройства.

Как пользоваться индикаторной отверткой со светодиодом

Как уже говорилось выше, эти индикаторы отличаются наличием функции не только контактного, но и бесконтактного использования при наличии светового оповещения.

Если вы используете классический контактный способ, и вам нужно выяснить, где имеется фаза, достаточно приблизить рабочую часть к обоим контактам автоматического выключателя. Поднося прибор к нулевому контакту, вы не заметите никаких изменений. Когда же вы проверяете фазный, сразу же загорится сигнальная лампочка, что позволит вам сразу выяснить, что на этом контакте присутствует напряжение.

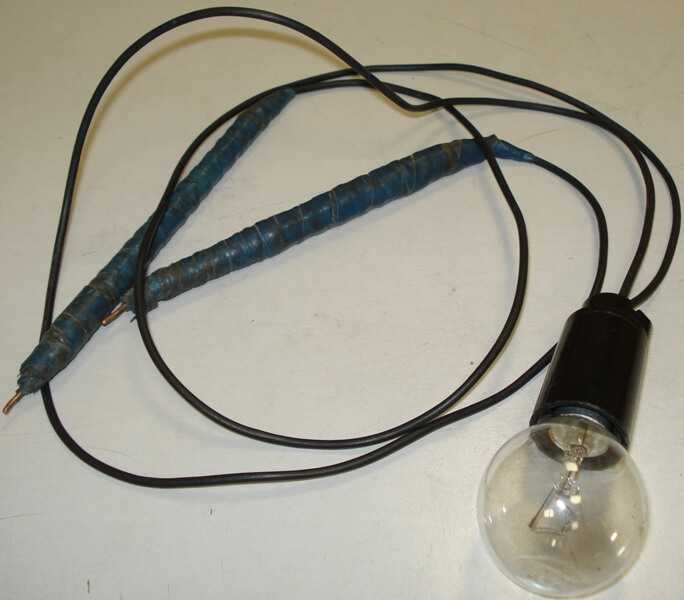

Чем опасна контролька

Лампа накаливания относится к электрическим изделиям, требующим аккуратного обращения. Поэтому ее устанавливают в светильники, которые стационарно закреплены на строительных конструкциях или имеют устойчивое основание, например, в настольном исполнении.

Контролька создается переносной и легко повреждается. Она может:

взорваться от повышенного напряжения;
выскользнуть из рук электрика, упасть и разбиться (часто в подключенном состоянии);
сделать короткое замыкание;
послужить причиной попадания человека под действие тока.

Опытные электрики пытались учесть эти риски и принимали различные технические ухищрения для повышения собственной безопасности. Но они все запрещены современными правилами.

Возможность взрыва

Технические предпосылки

При подключении под напряжение сопротивление нити накала изменяется по нелинейному закону. В первоначальный момент кратковременно возникают переходные процессы, а затем устанавливается номинальный режим работы.

Это объясняется тем, что вольфрам в холодном и разогретом током состоянии обладает разным электрическим сопротивлением. Рассмотрим это на примере популярной лампочки 60 ватт. Она потребляет ток 0,27 ампера, а ее нить обладает сопротивлением 815 Ом.

Если же замерить ее сопротивление в холодном состоянии, то омметр покажет порядка 59 Ом. Разница почти в 14 раз. Такое свойство вольфрама избавляет лампу от сложной пускорегулирующей аппаратуры, облегчает конструкцию, но требует учета при эксплуатации.

При превышении напряжения до линейной величины 380 нить чаще всего перегорает, но у изношенной конструкции может взорваться. Примеров таких повреждений очень много. Они возникают там, где владельцы квартир экономят на защитах типа реле контроля напряжения.

Человеческий фактор

Электрики, пользующиеся контрольками на предприятиях, работали не только в сетях 220, но и 36 вольт, которые используются для освещения опасных помещений.

Конструкция патрона и форма лампочек взаимозаменяемы: при работе в контрольке просто перекручивали лампы на соответствующее напряжение. Если же при смене рабочего места в сети 220 вольт забывали об этом, то происходил взрыв колбы. А мелкие осколки почему-то летят прямо в глаза.

Механическое повреждение

Стекло колбы хрупкое, легко бьется, особенно в переносной конструкции. Если у стационарного светильника лампа вкручена и закреплена, то контрольку обычно держат в руках. Она может выскользнуть.

Да и человек не всегда соблюдает правила безопасности при работе с инструментом, способен поскользнуться и выронить ее из рук или упасть вместе с ней и порезаться о стекла.

Особую опасность представляет падение с лампой, на которую подано напряжение. Нить накала оборвется, а электроды ее крепления могут закоротиться через случайный токопроводящий предмет или человеческое тело. Сразу возникает короткое замыкание со всеми отягчающими обстоятельствами.

Вероятность прикосновения к токоведущим частям

Для создания электрического контакта при подключении контрольки обычно оставляют оголенный конец металла на проводе или напаивают простой наконечник с зажимом типа «крокодил».

Эта точка находится под напряжением сети, представляет опасность.

Самодельные защиты контрольной лампы

Учитывая риски работы с котролькой опытные электрики всячески пытались защитить ее конструкцию:

надевали на патрон жестяной или иной плафон:
обматывали колбу скотчем или тряпками;
приспосабливали крюк для подвески;
монтировали перед патроном предохранитель, защищающий от короткого замыкания;
использовали для подключения провода с высокой степенью защиты изоляции;
применяли для подключения щупы с предохранительными ограничительными кольцами от измерительных приборов, предназначенных для работы под напряжением.

Однако даже полный комплекс всех этих мер не позволяет безопасно выполнять работу контрольной лампой. Надежней работать индикатором и вольтметром.

Подетальный разбор

В схеме установлен стабилизатор, который питает микросхему А1. Состоит он из цепочки: R3-VD1-C3, при этом в качестве стабилитрона (VD1) может быть использован любой аналогичный прибор с показателем стабилизации 8-10 вольт.

Обратите внимание, что конденсаторы С4 и С5 установлены параллельно. Если вы не нашли их такой емкостью, как показано на схеме, то можно сделать замену на аналогичные (лучше импортные) с емкостью 4700 мкФ

Конденсатор С6 – это элемент, подавляющий высокочастотные импульсы на выходе. Лучше всего для этого использовать марку К 73-17 отечественного производства или аналогичный зарубежного исполнения.

И последняя рекомендация или нюанс. Так как в сети на 12 вольт при потреблении 400 Вт будет образовываться ток силой 40 А, то необходимо будет рассчитать сечение используемых проводов. Особенно это касается кабеля, соединяющего аккумулятор и преобразователь. Учтите, что длина провода должна быть минимальной.

Как видите, сделать преобразователь с 12 вольт на 220В своими руками, не очень сложно. Схема проста, в ней минимизировано количество деталей, что снижает стоимость прибора в целом. Плюс более эффективная его работа.

Подключение через адаптер/зарядку

Большинство зарядных устройств или адаптеров для мелкой бытовой техники выдают 12 вольт. Но надо ещё подбирать ток, которую выдаёт данное устройство. Если у вас есть паспорт на магнитолу или шильдик на ней, посмотрите точные данные там.

Для работы автомагнитолы требует 12 В и 5-6 А

Если данные взять неоткуда, можно ориентироваться на «средние». Обычно автомагнитола в штатном рабочем режиме потребляет 5 А. При максимальной нагрузке, может быть, потребление 10 А. Но при таком подключении, максимум из неё не выжмешь. Итак, ищем сетевой адаптер или зарядное устройство, которое выдаёт 12 В и 5–6 А.

Если нашли адаптер или зарядное устройство с подходящими параметрами, через пять-десять минут автомагнитола будет работать от сети 220

Большая часть порядка подключения автомагнитолы дома изложена выше. Опишем только непосредственные действия.

Если нашли адаптер или зарядное устройство с подходящими параметрами, через пять — десять минут автомагнитола будет работать от сети 220

Отрезаем штекер. Часть, которую вставляем в технику от зарядки/переходника/адаптера/блока питания.
Разделяем проводники, стараясь не повредить изоляцию.
Мультиметром определяем плюс и минус. Часто можно встретить в кабеле центральный провод и оплётку. Здесь всё просто оплётка — это минус.
Их цепляем на входы питания автомагнитолы.
Включаем в сеть 220 вольт и проверяем, как работает.

Если не хочется отрезать штекер, то можно просто на некотором расстоянии зачистить провода и сделать выводы. Но после проверки лучше соединения заизолировать.

Ещё один вариант, ничего не отрезать и не зачищать. Можно просто подключить провода к штекеру. В центральное отверстие втыкается провод «+», а минус — это внешний контакт.

Как сделать контрольку своими руками для автомобиля

Здесь процесс изготовления довольно сложный, но если взять в учет стоимость контрольки на данный момент, то лучше ее сделать самостоятельно.

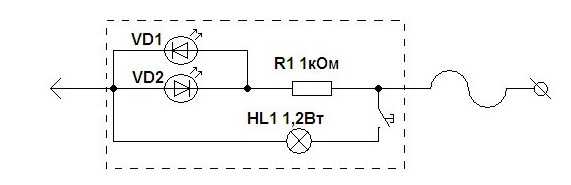

Вот так выглядит схема контрольки для автомобиля.

Давайте подробней разберем, что означает каждое значение.

VD1 и VD2 – это светодиодные ленты на 12 Вольт, они дают сигналы, когда фаза и когда ноль.

HL1 – это лампа на 1.2 Вт. Она проверяет «слаботочку», такая проверка осуществляется при включении дополнительной кнопки, которая указана на схеме.

Статья по теме: Шторы в морском стиле — все нюансы и тонкости этого вида

В качестве щупа можно использовать обыкновенные саморезы по дереву.

Рекомендуем выбирать провод акустический, он более гибкий и так быстро не повредится. Длина должна составлять минимум два метра, ведь часто нужно производить измерения в салоне автомобиля. Узнайте о том, как сделать мини паяльник из ручки.

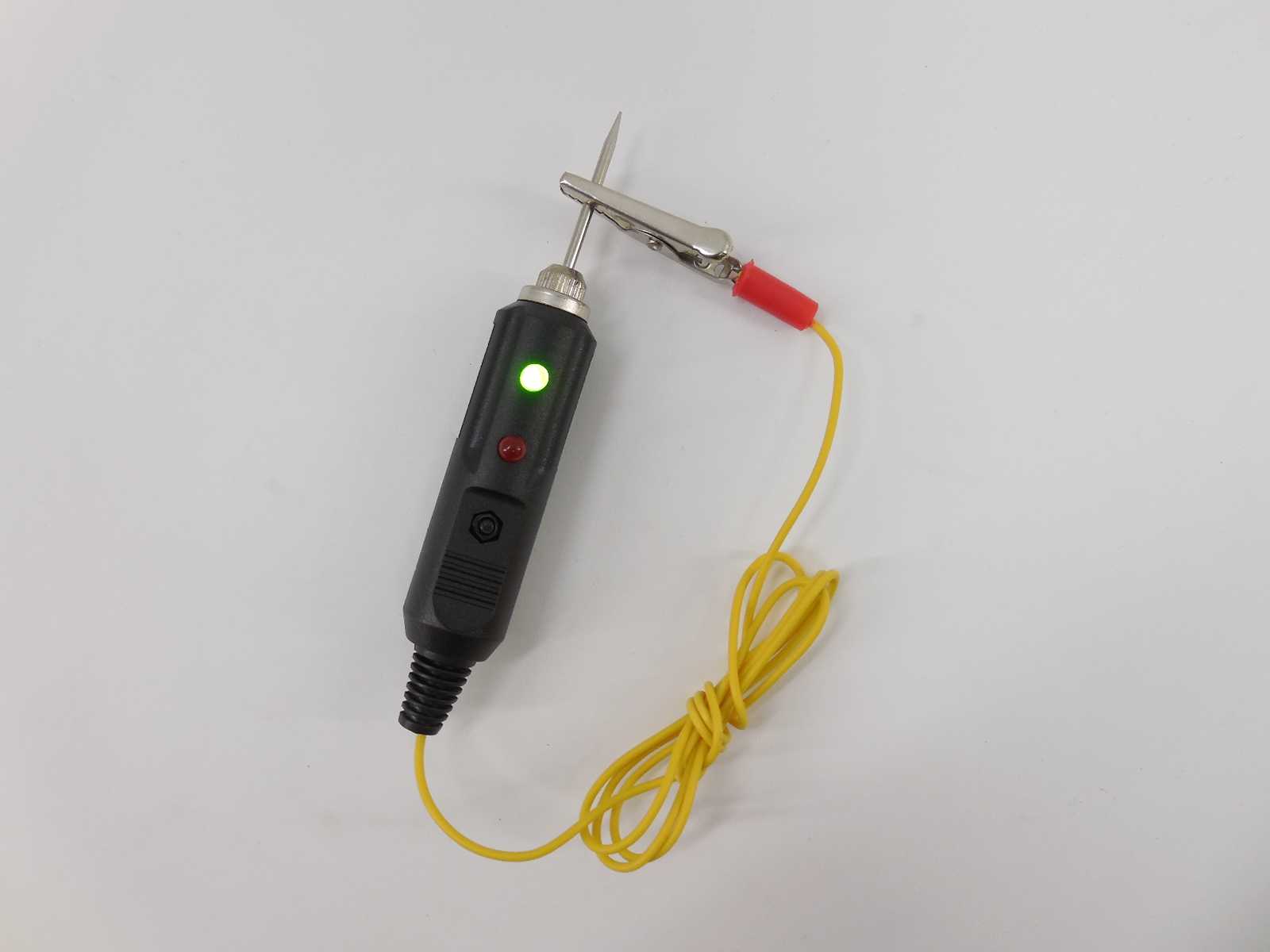

В качестве корпуса можно использовать обычный прикуриватель, его можно найти в любом магазине.

Вот такое видео мы нашли в интернете, здесь вы найдете подробное описание о том, как работает контролька для автомобиля.
