Как подключить светодиод к 12 вольтам: расчет подключения в схемах

Способы подключения светодиодов к ИП на 12 вольт

Чтобы подключить к 12 вольтам стабилизированного источника питания один светодиод на 3 В, придётся компенсировать излишек (примерно 9 В) на резисторе или стабилитроне. Это крайне неэффективно, так как основная часть энергии будет рассеиваться на вспомогательных элементах цепи.

Для повышения КПД схемы светодиоды соединяют последовательно по три штуки. Если учесть, что падение напряжения на наиболее распространенных белых светодиодах примерно 3,3 В, то для погашения оставшихся 2 В (12-3,3*3=2) достаточно одного маломощного резистора. Светодиоды желтого и красного цвета свечения можно объединять последовательно по 5 штук, так как их падение напряжения не превышает 2,2 В.

В идеале, перед расчетом резистора нужно точно знать рабочее напряжение каждого светодиода. Его можно взять из паспорта либо измерить самостоятельно. Замер производят на включенном светодиоде, через который протекает номинальный ток. Затем по закону Ома определяют номинал и мощность токоограничивающего резистора: R=U_пит-(U_LED1+ U_LED2+…+ U_LEDn)/I_LED. P=(U_пит-(U_LED1+ U_LED2+…+ U_LEDn))*I_LED.

Более подробно о расчёте и выборе резистора написано в данной статье.

Сегодня некоторые производители выпускают светодиоды с высоким падением напряжения. К ним можно отнести и светодиоды 12 вольт, подключение которых необходимо выполнять строго через источник стабилизированного тока.

Также отдельным случаем является подключение светодиодной ленты к источнику питания 12 В. Здесь схема подключения гораздо проще, так как не нужно стабилизировать ток, а ограничительный резистор есть в каждой группе из нескольких светодиодов. Самым простым и недорогим вариантом включения светодиодной ленты является использование блока питания от компьютера. Для этого достаточно соединить плюс ленты с жёлтым (+12 В), а минус ленты – с чёрным (общим) проводом.

Свои нюансы имеют и COB-матрицы. Наравне с другими светодиодами они должны работать от драйвера и, в зависимости от условий, их яркость можно регулировать путём изменения тока. В паспорте к COB-матрице обязательно указывается рабочий ток и примерное падение напряжения при этом токе.

Конструировать светодиодный светильник на базе COB-матрицы с питанием от блока 12 В не корректно по нескольким причинам. Даже если падение напряжения на матрице близко к 12 В, то её можно подключить к такому же стабилизированному блоку питания только через ограничительный резистор. В результате ток будет ниже номинала, при этом снижается яркость и эффективность всего устройства.

Разрешить ситуацию можно путём добавления в цепь питания преобразователя напряжения в ток. Для этого к выходу ИП на 12 В подключают плату низковольтного драйвера, выходной ток которого равен току потребления COB-матрицы. Такие преобразователи выпускаются серийно и имеют низкую цену, широкий диапазон рабочих токов и напряжений, компактные размеры. Для высоковольтных светодиодов и сборок (с прямым напряжением более 12 В) подбирать следует драйвер повышающего типа. При желании преобразователь с нужными параметрами можно собрать своими руками.

Повышение переменного напряжения

Повысить переменное напряжение можно двумя способами – использовать трансформатор или автотрансформатор. Основная разница между ними состоит в том, что при использовании трансформатора есть гальваническая развязка между первичной и вторичной цепью, а при использовании автотрансформатора её нет.

Интересно! Гальваническая развязка – это отсутствие электрического контакта между первичной (входной) цепью и вторичной (выходной).

Рассмотрим часто возникающие вопросы. Если вы попали за границы нашей необъятной родины и электросети там отличаются от наших 220 В, например, 110В, то чтобы поднять напряжение со 110 до 220 Вольт нужно использовать трансформатор, например, такой как изображен на рисунке ниже:

Следует сказать о том, что такие трансформаторы можно использовать «в любую сторону». То есть, если в технической документации вашего трансформатора написано «напряжение первичной обмотки 220В, вторичной – 110В» – это не значит, что его нельзя подключить к 110В. Трансформаторы обратимы, и, если на вторичную обмотку подать, те же 110В – на первичной появится 220В или другое повышенное значение, пропорциональные коэффициенту трансформации.

Следующая проблема, с которой многие сталкиваются – низкое напряжение в электросети, особенно часто это наблюдается в частных домах и в гаражах. Проблема связана с плохим состоянием и перегрузкой линий электропередач. Чтобы решить эту проблему – вы можете использовать ЛАТР (лабораторный автотрансформатор). Большинство современных моделей могут как понижать, так и плавно повышать параметры сети.

Схема его изображена на лицевой панели, а на объяснениях принципа действия мы останавливаться не будем. ЛАТРы продаются разных мощностей, тот что на рисунке примерно на 250-500 ВА (вольт-амперы). На практике встречаются модели до нескольких киловатт. Такой способ подходит для подачи номинальных 220 Вольт на конкретный электроприбор.

Если вам нужно дёшево поднять напряжение во всем доме, ваш выбор — релейный стабилизатор. Они также продаются с учетом разных мощностей и модельный ряд подходит для большинства типовых случаев (3-15 кВт). Устройство основано также на автотрансформаторе. О том, как выбрать стабилизатор напряжения для дома, мы рассказали в статье, на которую сослались.

Как получить 12В из подручных средств

Самый простой способ получить напряжение 12В – это соединить последовательно 8 пальчиковых батареек по 1,5 В.

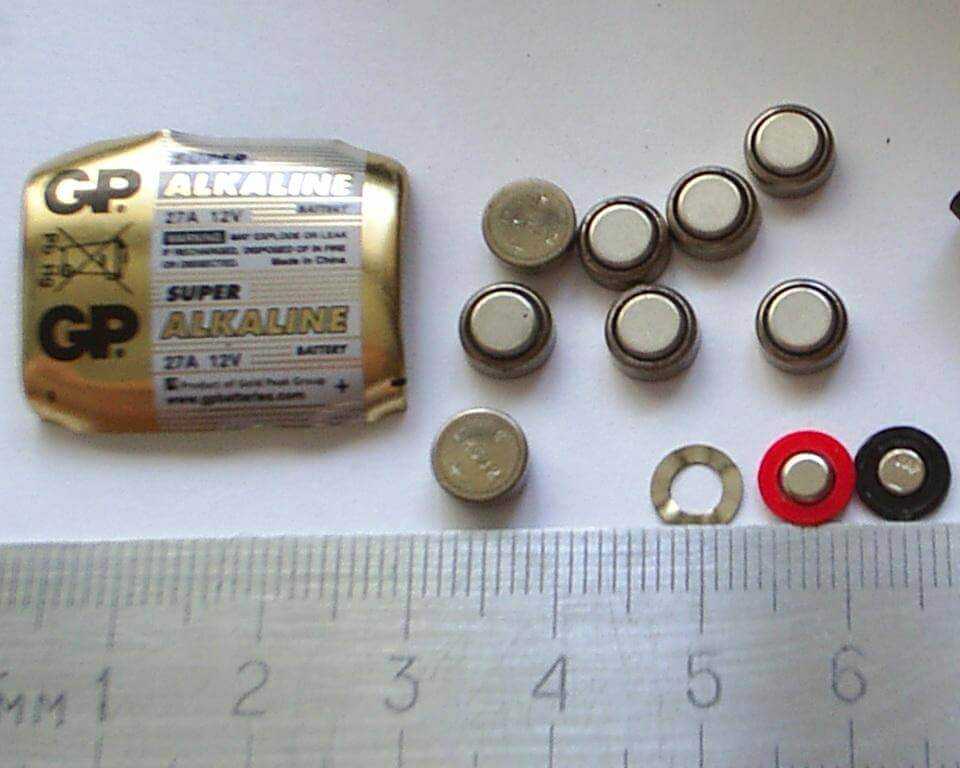

Или использовать готовую 12В батарейку с маркировкой 23АЕ или 27А, такие используются в пультах дистанционного управления. В ней внутри подборка из маленьких «таблеток», которые вы видите на фото.

Мы рассмотрели набор вариантов для получения 12В в домашних условиях. Каждый из них имеет свои плюсы и минусы, различную степень эффективности, надежности и КПД. Какой вариант лучше использовать, вы должны выбрать самостоятельно исходя из возможностей и потребностей.

Также стоит отметить, что мы не рассмотрели один из вариантов. Получить 12 вольт можно и от блока питания для компьютера формата ATX. Для его запуска без ПК нужно замкнуть зеленый провод на любой из черных. 12 вольт находятся на желтом проводе. Обычно мощность 12В линии несколько сотен Ватт и ток в десятки Ампер.

Теперь вы знаете, как получить 12 Вольт из 220 или других доступных значений. Напоследок рекомендуем просмотреть полезное видео по теме:

Наверняка вы не знаете:

Как выпаивать радиодетали из плат
Как проверить диодный мост
Как определить емкость конденсатора
Маркировка резисторов по мощности и сопротивлению

Опубликовано:
08.05.2018
Обновлено: 08.05.2018

Выбор автомагнитолы

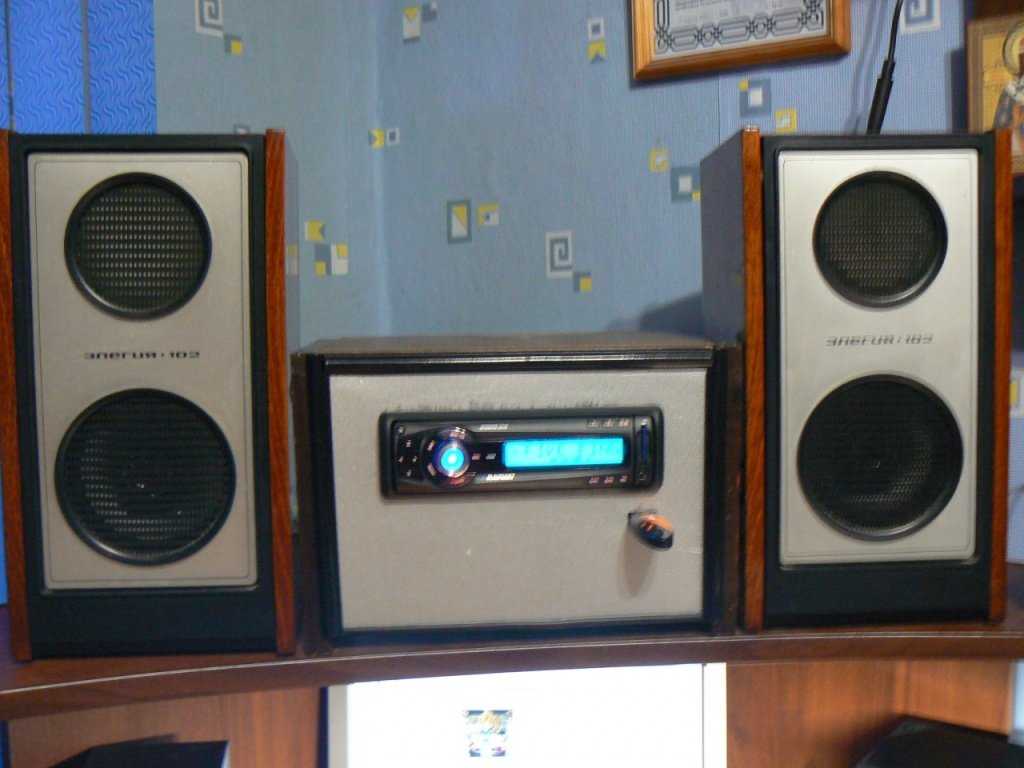

Так как по умолчанию для создания самодельной акустической системы мы будем использовать валявшееся без дела устройство, то нам подойдет любая автомагнитола. Но эта «любая» должна всё-таки обладать минимальным набором функций:

Как минимум двухканальный выход мощностью в 40 Вт каждый;
Тюнер;
Проигрыватель CD/DVD/MP3 дисков;
USB – разъём для чтения информации с «флешок».

Помимо этого, следует обратить своё внимание на саму звуковую плату устройства. Некоторые магнитолы по чистоте и качеству звучания могут даже превосходить большую часть современных музыкальных центров

И хотя в силу того, что автомагнитола не имеет в своём «арсенале» больших и ёмкостных конденсаторов, за счёт чего и проигрывает в воспроизведении низких частот мощным стационарным акустическим системам, она однозначно на высоте в воспроизведении высокочастотного диапазона. Так же определённым преимуществом автомагнитолы является наличие в ней многоступенчатого раздельного по частотам эквалайзера, в то время, как большая часть стационарных музыкальных центров оснащаются лишь стандартными предварительными настройками.

Характеристики

Перед расчётом схемы подключения светодиодов убедитесь в их параметрах и качестве. Китайцы очень часто обманывают, подсовывая LED с другими параметрами или с более низкой мощностью. Особенно хорошо у китайцев получается обманывать на SMD 5630 и SMD5730, общеизвестная мощность у них 0,5W. Цифры 5630 и 5730 обозначают только размер корпуса, например, 5,7мм на 3,0мм.

Пользуясь этим они устанавливают в стандартный корпус кристалл на 0,07W – 0,1W и затем продают их как с мощностью 0,5W. То есть световой поток будет в 5 раз меньше, чем вы ожидали. Хорошим примером будут светодиодные лампы кукурузы, которые просто утыканы маломощными LED в количестве от 20 до 130 штук. За счёт такого внешнего вида, кукуруза в глазах покупателя кажется мощнее, чем диодная лампа с 10 диодами, аналогичного энергопотребления.

Так же они изготавливают копии общеизвестных производителей особенно Cree и Philips. На настоящие КРИ и Флипсы они похожи только внешне, технические характеристики хуже на 30-40%.

Разновидности преобразователей 12 на 220 вольт

Инверторы — устройства, позволяющие преобразовывать постоянные токовые величины, включая 12 В, в переменный ток с изменением уровня напряжения или без. Как правило, такие приборы являются генераторами периодического напряжения, приближенного к форме синусоиды.

Все выпускаемые в настоящее время преобразователи напряжения постоянных токовых величин могут быть представлены:

регуляторами напряжения;
преобразователями уровня напряжения;
линейными стабилизаторами.

Самодельный преобразователь

Чисто теоретически, на выход можно получить любые токовые величины, регулируемые от нулевой отметки до максимальных значений. Чаще всего в качестве источника постоянного тока на 12 В используется стандартная аккумуляторная батарея. Существующие на сегодняшний день преобразователи отличаются по нескольким параметрам.

В зависимости от вида получаемой синусоиды:

Приборы, создаваемые синусоиду нормального или постоянного вида, характеризуются функционированием без отклонений и соблюдением всех эксплуатационных параметров с высоким уровнем точности. Такие устройства используются в подключении любых электроприборов, которые работают в условиях напряжения 220 В.
Приборы, создаваемые синусоиду модифицированного вида, характеризуются незначительными отклонениями в величине напряжения. Такие особенности не способны оказывать негативное воздействие на эксплуатационные качества стандартных бытовых устройств. Тем не менее, такое оборудование не применяется для подключения приборов, относящихся к категории сложной измерительной или медицинской техники.

В зависимости от показателей мощности:

преобразователи с мощностью до 100 Вт не рассчитаны на слишком высокие нагрузки, поэтому являются оптимальным вариантом для питания зарядного устройства простого бытового прибора;
преобразователи с мощностью в пределах от 100 Вт до 1,5 кВт. Такой тип устройств применяется преимущественно для питания простых приборов, подключаемых к бытовой электросети;
преобразователи с мощностью выше 1,5 кВт позволяют обеспечивать питанием такие достаточно мощные бытовые приборы, включая микроволновую печь, утюги и объёмные мультиварки.

устройства компактного типа, отличающиеся неприхотливостью к источнику питания, и функционирующие в условиях напряжения 12-50 В;
устройства стационарного типа, обладающие чистым синусом и выдающие низковольтное напряжение 12-36 В;
автомобильные устройства переносного типа, характеризующиеся работой в определенных устройствах.

При выборе модели преобразователя показателей напряжения рекомендуется приобретать прибор, имеющий некоторый запас по уровню мощности.

Преобразователи напряжения с 12 на 220 В выдают на выход стандартные показатели, соответствующие основным характеристикам домашней электросети, поэтому являются совместимыми с практически любыми бытовыми приборами.

Подключение через стационарный блок питания

Поскольку мультимедийные системы для авто работают от напряжения 12 В, для их функционирования не нужно использовать более мощные источники питания. Поэтому многие умельцы подключают магнитолу к блоку бесперебойного питания и разным сетевым адаптерам.

Какой выбрать блок питания

Чтобы определить, какой блок питания для автомагнитолы нужен, важно оценить силу выходного тока. Она должна составлять не меньше 5 А

При повышении нагрузок потребление может вырастать до 10-15 А.

На рынке доступны профессиональные устройства с увеличенным запасом мощности, однако из-за дороговизны они не пользуются спросом. Лучше подобрать простой, но качественный БП с оптимальными рабочими параметрами.

Подключение магнитолы

Собираясь подключить магнитолу через блок компьютера или ноутбука, нужно отрезать базовый разъем устройства, по которому оно подключается к транспортному средству, и выполнить зачистку концов проводов для соединения с сетевым адаптером или источником бесперебойного питания. Проводка оставляется в старых разъемах, после чего выполняется сборка акустической схемой по базовой схеме.

Роль АКБ выполняет источник бесперебойного питания или адаптер с выходным напряжением 12 Вт.

Как автомагнитолу подключить к 220 правильно

Подключение автомагнитолы к сети 220

Наверняка каждому автолюбителю приходила в голову мысль воспользоваться автомобильной магнитолой, помимо салона автомобиля, в гараже ли, на даче или вообще в пространстве своей комнаты. Ну а почему бы и нет? Ведь даже самая стандартная автомагнитола, цена которой несопоставима с ценой музыкального центра, имеющая нормальные выходные данные и не самого именитого производителя, способна «раскачать» домашние колонки без потерь в качестве воспроизведения звука. А если к тому же автомагнитола имеет многоканальный выход, то подключив к нему всю предусмотренную акустику, в итоге у нас получается практически полноценный домашний кинотеатр, собранный своими руками.

Разновидности 12В стабилизаторов

Подобные устройства могут быть собраны на транзисторах или на интегральных микросхемах. Их задача – обеспечить значение номинального напряжения Uном в нужных пределах, несмотря на колебания входящих параметров. Наиболее популярны следующие схемы:

линейная;
импульсная.

Схема линейной стабилизации представляет собой простой делитель по напряжению. Его работа заключается в том, что при подаче на одно «плечо» Uвх, на другом «плече» изменяется сопротивление. Это поддерживает Uвых в заданных пределах.

Важно! При такой схеме при большом разбросе значений между входным и выходным напряжениями происходит падение КПД (некоторое количество энергии переходит в тепло), и требуется применение теплоотводов. Импульсная стабилизация контролируется ШИМ-контроллером

Он, управляя ключом, регулирует длительность токовых импульсов. Контроллер проводит сравнение величины опорного (заданного) напряжения с напряжением на выходе. Входное напряжение подаётся на ключ, который, открываясь и закрываясь, подаёт полученные импульсы через фильтр (ёмкость или дроссель) на нагрузку

Импульсная стабилизация контролируется ШИМ-контроллером. Он, управляя ключом, регулирует длительность токовых импульсов. Контроллер проводит сравнение величины опорного (заданного) напряжения с напряжением на выходе. Входное напряжение подаётся на ключ, который, открываясь и закрываясь, подаёт полученные импульсы через фильтр (ёмкость или дроссель) на нагрузку.

К сведению. Импульсные стабилизаторы напряжения (СН) обладают большим КПД, требуют меньшего отвода тепла, но электрические импульсы при работе создают помехи для электронных устройств. Самостоятельная сборка подобных схем имеет существенные сложности.

Классический стабилизатор

Такое устройство имеет в своём составе: трансформатор, выпрямитель, фильтры и узел стабилизации. Стабилизация обычно осуществляется при помощи стабилитронов и транзисторов.

Основную работу выполняет стабилитрон. Это своеобразный диод, который подключается в схему в обратной полярности. Рабочий режим у него – режим пробоя. Принцип работы классического СН:

при подаче на стабилитрон Uвх < 12 В элемент находится в закрытом состоянии;
при поступлении на элемент Uвх > 12 В он открывается и удерживает заявленное напряжение постоянным.

Внимание! Подача Uвх, превышающего максимальные значения, указанные для определённого вида стабилитрона, приводит к его выходу из строя. Схема классического линейного СН

Схема классического линейного СН

Интегральный стабилизатор

Все элементы конструкции таких устройств располагаются на кристалле из кремния, сборка заключена в корпусе интегральной микросхемы (ИМС). Они собраны на базе двух типов ИМС: полупроводниковых и гибридно-плёночных. У первых компоненты твердотельные, у вторых – изготовлены из плёнок.

Главное! У таких деталей всего три вывода: вход, выход и регулировка. Такая микросхема может выдавать стабильно напряжение величиной 12 В при интервале Uвх = 26-30 В и токе до 1 А без дополнительной обвязки.

Схема СН на ИМС

Ну очень простой инвертор 12В/220В

Сегодня мы рассмотрим, как сделать инвертор своими руками. Здесь нет никакой сложной электроники, набор компонентов очень маленький, а схема понятная любому новичку. Всего-то вам понадобится соединить несколько резисторов, транзисторов и трансформатор. Заинтриговал? Тогда переходим к изучению инструкции!

Список материалов:— трансформатор 12-0-12В на 5А;— аккумулятор на 12В;— два алюминиевых радиатора;— два транзистора TIP3055;— два резистора 100 Ом/10 Ватт;— два резистора 15 Ом/10 Ватт;— провода;— фанера, ламинат (или прочее для изготовления корпуса);— розетка;— термопаста;— пластиковые стяжки;— винтики с гайками и пр.

Процесс изготовления инвертора:

Шаг первый. Ознакомьтесь со схемойОзнакомьтесь со схемой подключения всех элементов. Есть как электронная подробная схема, так и простая, интуитивно понятная, куда и какие провода подключать.

Шаг седьмой. Дальнейшее подключениеБерем еще один кусок провода, у автора он розового цвета. Припаяйте его к центральному контакту трансформатора, через него на трансформатор будет подаваться плюс от аккумулятора.

Еще вам понадобится кусок белого провода, это будет минус от аккумулятора, его нужно припаять желтому проводу, то есть перемычке, установленной ранее.

Корпус можно собирать, для этих целей автор использовал горячий клей. Что касается верхней крышки, то в ней нужно вырезать посадочное место под розетку. У автора материал мягкий, он вырезает окно с помощью канцелярского ножа. Если окно подходящего размера, розетка должна зафиксироваться надежно. С обратной стороны ее можно дополнительно укрепить горячим клеем или эпоксидкой.

Пришло время установить крышку, ее крепим на саморезах, чтобы иметь доступ к внутренностям инвертора.

Инвертор готов, можно проверять! Лампочки горят без труда, а что будет с более серьезной электроникой? Автор пробует запитать от своего детища сетевой маршрутизатор и он работает без проблем! Теперь вы не останетесь без WI-FI, даже если выключат свет.

На этом все, удачи и берегите себя! Не забывайте при сборке, что генерируется напряжение 220В, а это опасно для жизни! Источник

Получаем 12 Вольт из 220

Наиболее часто стоит задача получить 12 вольт из бытовой электросети 220В. Это можно сделать несколькими способами:

Понизить напряжение без трансформатора.
Использовать сетевой трансформатор 50 Гц.
Использовать импульсный блок питания, возможно в паре с импульсным или линейным преобразователем.

Понижение напряжения без трансформатора

Преобразовать напряжение из 220 Вольт в 12 без трансформатора можно 3-мя способами:

Понизить напряжение с помощью балластного конденсатора. Универсальный способ используется для питания маломощной электроники, например светодиодных ламп, и для заряда небольших аккумуляторов, как в фонариках. Недостатком является низкий косинус Фи у схемы и невысокая надежность, но это не мешает её повсеместно использовать в дешевых электроприборах.
Понизить напряжение (ограничить ток) с помощью резистора. Способ не очень хороший, но имеет право на существование, подойдет, чтобы запитать какую-то очень слабую нагрузку, типа светодиода. Его основной недостаток – это выделение большого количества активной мощности в виде тепла на резисторе.
Использовать автотрансформатор или дроссель с подобной логикой намотки.

Гасящий конденсатор

Прежде чем приступить к рассмотрению этой схемы предварительно стоит сказать об условиях, которые вы должны соблюдать:

Блок питания не универсальный, поэтому его рассчитывают и используют только для работы с одним заведомо известным прибором.
Все внешние элементы блока питания, например регуляторы, если вы будете использовать дополнительные компоненты для схемы, должны быть изолированы, а на металлических ручках потенциометров надеты пластиковые колпачки. Не касайтесь платы блока питания и проводов для подключения выходного напряжения, если к ним не подключена нагрузка или если в схеме не установлен стабилитрон или стабилизатор для низкого постоянного напряжения.

Тем не менее, такая схема вряд ли вас убьёт, но удар электрическим током получить можно.

Схема изображена на рисунке ниже:

R1 – нужен для разрядки гасящего конденсатора, C1 – основной элемент, гасящий конденсатор, R2 – ограничивает токи при включении схемы, VD1 – диодный мост, VD2 – стабилитрон на нужное напряжение, для 12 вольт подойдут: Д814Д, КС207В, 1N4742A. Можно использовать и линейный преобразователь.

Или усиленный вариант первой схемы:

Номинал гасящего конденсатора рассчитывают по формуле:

С(мкФ) = 3200*I(нагрузки)/√(Uвход²-Uвыход²)

Или:

С(мкФ) = 3200*I(нагрузки)/√Uвход

Но можно и воспользоваться калькуляторами, они есть в онлайн или в виде программы для ПК, например как вариант от Гончарука Вадима, можете поискать в интернете.

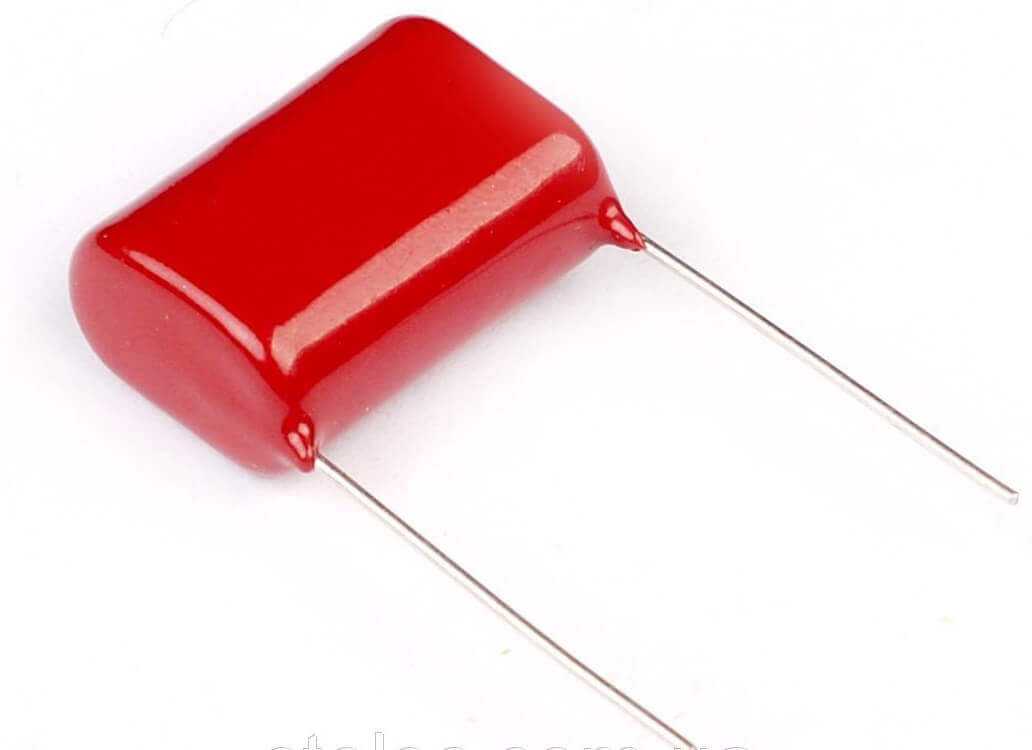

Конденсаторы должны быть такими – пленочными:

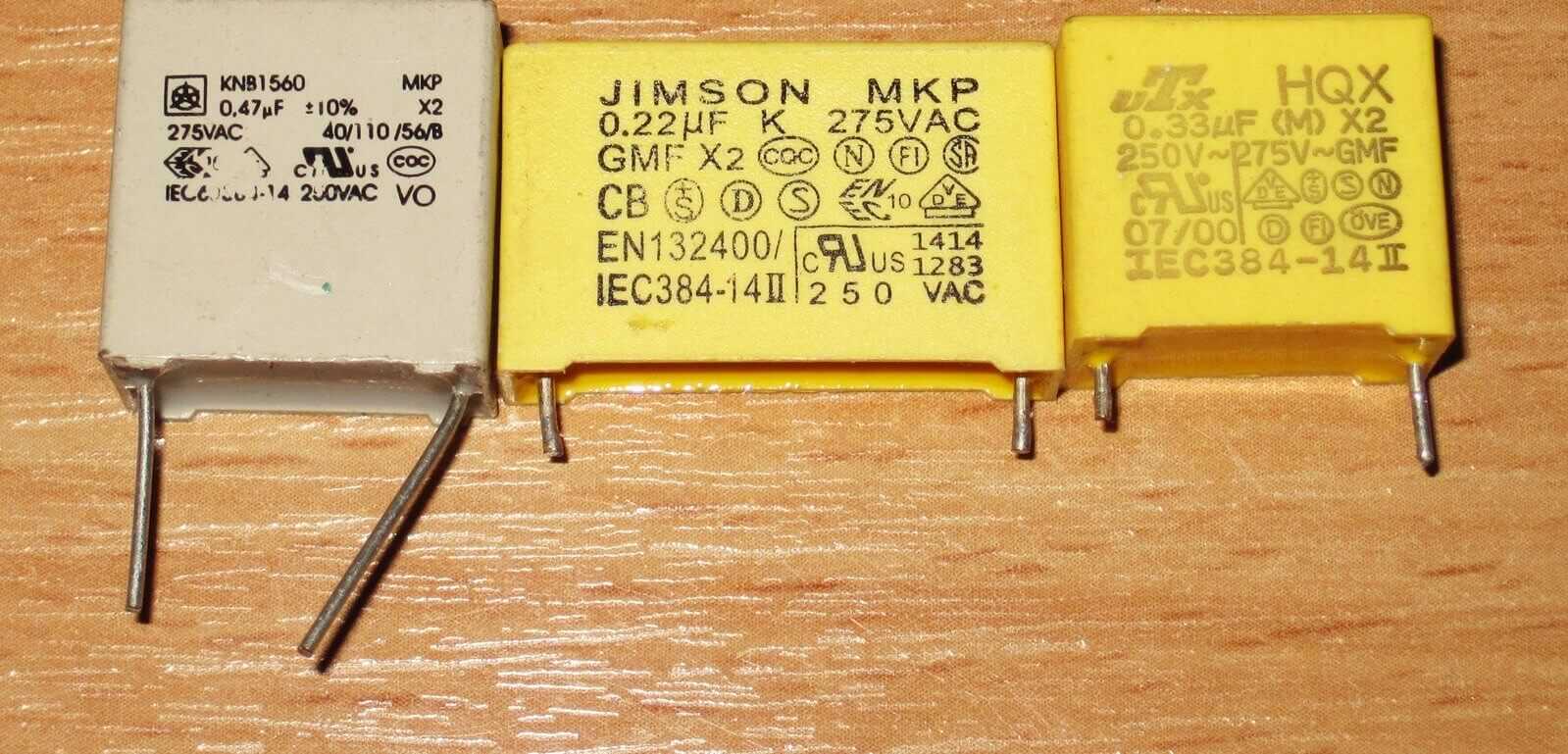

Или такие:

Остальные перечисленные способы рассматривать не имеет смысла, т.к. понижение напряжения с 220 до 12 Вольт с помощью резистора не эффективно ввиду большого тепловыделения (размеры и мощность резистора будут соответствующие), а мотать дроссель с отводом от определенного витка чтобы получить 12 вольт нецелесообразно ввиду трудозатрат и габаритов.

Блок питания на сетевом трансформаторе

Классическая и надежная схема, идеально подходит для питания усилителей звука, например колонок и магнитол. При условии установки нормального фильтрующего конденсатора, который обеспечит требуемый уровень пульсаций.

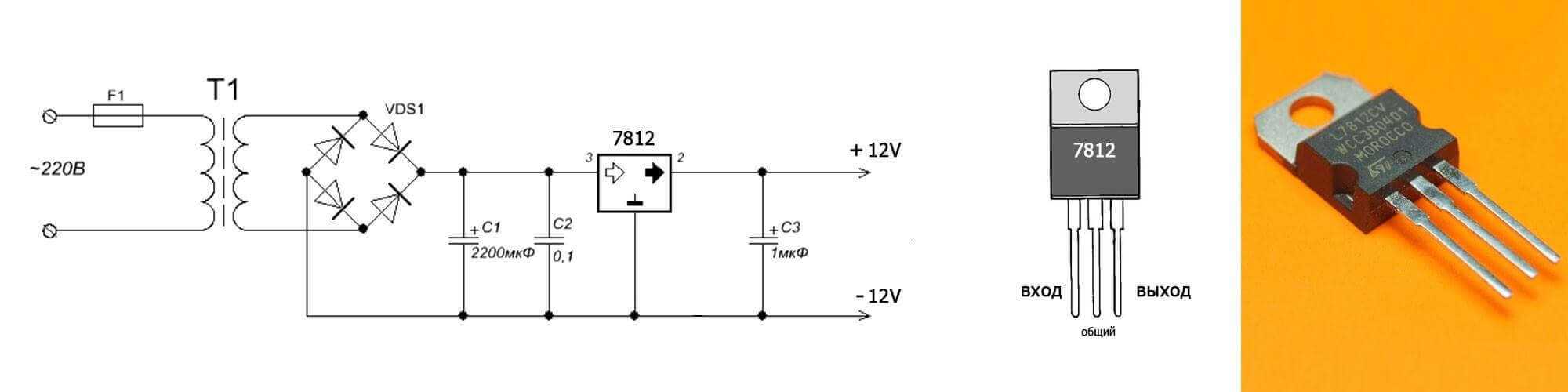

В дополнение можно установить стабилизатор на 12 вольт, типа КРЕН или L7812 или любой другой для нужного напряжения. Без него выходное напряжение будет изменяться соответственно скачкам напряжения в сети и будет равно:

Uвых=Uвх*Ктр

Ктр – коэффициент трансформации.

Здесь стоит отметить, что выходное напряжение после диодного моста должно быть на 2-3 вольта больше, чем выходное напряжение БП – 12В, но не более 30В, оно ограничено техническими характеристиками стабилизатора, и КПД зависит от разницы напряжений между входом и выходом.

Трансформатор должен выдавать 12-15В переменного тока. Стоит отметить, что выпрямленное и сглаженное напряжение будет в 1,41 раз больше входного. Оно будет близко к амплитудному значению входной синусоиды.

Также хочется добавить схему регулируемого БП на LM317. С его помощью вы можете получить любое напряжение от 1,1 В до величины выпрямленного напряжения с трансформатора.
