Что такое аскуэ: расшифровка

Принцип работы

Комплекс программно-технических средств системы включает в свой состав приборы учета электроэнергии, устройства передачи данных на сервер системы или рабочие станции. Вся работа системы направлена на создание условий качественного и своевременного контроля ресурсов: электроэнергии, тепла, газа, горячего или холодного водоснабжения.

Блок-схема АСКУЭ Пирамида

Блок-схема АСКУЭ Пирамида

АСКУЭ принцип работы: многоуровневая структура из «верхнего» и «нижнего» секторов, каждый из которых отвечает за свое обеспечение системы. «Верхний» сектор представляет собой набор технических средств, предназначенных для фиксации (сбора) и передачи информации. В ее состав входят адаптеры, устройства сбора и передачи данных, модемы, а так же серверная часть, предназначенная для хранения и предоставления данных операторам системы.

К «верхнему» уровню относят так же средства передачи данных (GSM, Ethernet и пр.), каналы волоконно-оптической связи, радиосвязи или кабельной сети.

Нижний уровень включает устройства измерения данных — счетчики, трансформаторы тока и напряжения.

Информационно-измерительная система

Одной из главных частей любых автоматизированных систем является программное обеспечение, позволяющее считывать данные с точек учета и предоставлять эти данные пользователям системы. Например, программная оболочка АСКУЭ пирамида позволяет создавать многоуровневые системы сбора, накопления и обработки данных, с учетом ее использования в коммерческих система учета (АИИС КУЭ) и управления телемеханикой в автоматизации производственных процессов.

АСКУЭ пирамида состоит уровня ИИК (измерительно-информационный комплекс), включающего в себя автоматические измерения в конкретных точках:

  • измерительные трансформаторы тока и напряжения;
  • электросчетчики;
  • датчики учета физических величин и специальных сигналов;
  • расходомеры, вычислители, устройства контроля за технологическими процессами.

Следующий уровень АСКУЭ схема накопления информации ИВКЭ (информационно-вычислительный комплекс энергоустановки). Он включает:

  • УСПД (устройства сбора и передачи данных);
  • контроллеры;
  • каналообразующую аппаратуру.

И, наконец, вершина «пирамиды» ИВК — информационно-вычислительный комплекс, где осуществляется автоматизированный сбор, обработка и хранение результатов измерений. ИВК включает:

  • серверное оборудование;
  • устройства синхронизации текущего времени;
  • технические средства для построения локальной сети ЛВС.

Заказывая проектирование и монтаж в компании «10 киловольт», вы можете быть уверены, что АСКУЭ схема подключения будут досконально проработаны и профессионально реализованы на практике. Ваша экономия — только с нашей помощью.

2. Требования к счетчикам электрической энергии.

2.1. Приборы коммерческого учёта электроэнергии, работающие в составе АСКУЭ и являющиеся источниками первичной информации для АСКУЭ, должны удовлетворять следующим основным требованиям и обеспечивать:

  • учет активной (в одном или двух (при необходимости) направлениях) и реактивной (в двух направлениях) энергии и мощности;
  • наличие выходов (интерфейсов) поверочных импульсов (пропорциональных измеряемым величинам) для каждого из видов измеряемой энергии;
  • вычисление параметров энергопотребления за текущие и прошедшие сутки, месяц, сезон, год;
  • вычисление и фиксацию средней мощности за истекшие полчаса;
  • ведение графика нагрузки;
  • период интеграции измеряемых величин с интервалом 1, 3, 5, 10, 15, 30, 60 мин.;
  • сохранность информации не менее чем за последние 45 суток;
  • формирование базы данных результатов учета с обязательной привязкой величин ко времени измерений и хранить их в энергонезависимой памяти;
  • отслеживание превышения заданного предела максимальной нагрузки (по активной энергии);
  • наличие защиты (парольная, механическая блокировка (пломба)) от несанкционированного изменения параметров;
  • автоматический переход на летнее/зимнее время;
  • подключение внешнего резервного электропитания;
  • локальную коммуникацию с компьютером и/или переносным программатором-считывателем через оптопорт и дистанционное считывание накопленной информации средствами АСКУЭ ОАО «…облэнерго» (предпочтительно по цифровым каналам передачи данных RS-232 или RS-485 (RS-422);
  • погрешность хода внутреннего таймера не более 0,5 сек. в сутки и иметь возможность внешней синхронизации хода внутреннего таймера;
  • ведение «журнала фиксации нестандартных ситуаций (событий)»
  • программируемую последовательность сообщений;
  • работоспособность при температуре окружающего воздуха от — 25°С до +55°С;
  • срок службы не менее — 20 лет;
  • межповерочный интервал — не менее 6 лет.
  • дисплей: многосегментный (опцион с подсветкой);
  • конструктивное исполнение счетчика должно полностью соответствовать требованиям надежности, простоты и безопасности эксплуатации, предотвращения несанкционированного доступа;
  • 2 независимо (одновременно) работающих коммуникационных. интерфейса;
  • независимая работа оптического интерфейса и интерфейса передачи данных RS;
  • Программное обеспечение прибора учета должно обеспечивать:

— программирование счетчика
— считывание данных, просмотр данных в эксплуатационном режиме (мгновенные данные)
— документирование данных, возможность конвертации информации в один из распространенных форматов(*.xls, *.csv, *.txt)
— возможность экспорта/импорта (переноса, добавления, обновления) баз данных, установленных на разных компьютерах2.2. Рекомендуется установка приборов учета типа: ZMD, SL, EA.2.3. На ПС принадлежащих ОАО «…облэнерго» должны быть установлены счетчики типа ZMD (преимущественно) или SL с целью подключения их к АСКУЭ
энергокомпании.2.4. Предоставить программное обеспечение для считывания информации и параметризации приборов учета, в случае, если таковы не используются в электрических сетях ОАО «…облэнерго»).2.5. Средства учета электрической энергии, входящие в состав АСКУЭ должны быть установлены на границе балансовой ответственности с выполнением требований п.3.12. ППЭЭ (при наличии субабонентов, расчетный учет должен быть организован основным потребителем с обеспечением составления почасового баланса в собственных сетях для проведения коммерческих расчетов).

Функции системы АСКУЭ и её назначение

Функциональное назначение данного комплекса — автоматизация процесса учета расхода электроэнергии для производства расчетов с ее потребителями. Помимо этого, АС на основе собранной информации формирует ряд отчетов, используемых при построении прогнозов потребления, расчетов стоимостных показателей и т.д.

Для выполнения перечисленных выше задач, необходимо выполнить следующие условия:

  • Каждый потребитель электроэнергии должен установить электронный прибор учета, оборудованный модулем для передачи сигналов (например, GSM модем).

    Электронный электросчетчик Энергомера, оборудованный интерфейсом для передачи данных.

  • Система связи, обеспечивающая передачу сигналов от приборов учета к центру их обработки.

    Виды связи систем АСКУЭ

  • Организация центров приема и обработки данных. Это аппаратно-программные комплексы (далее АПК).

    Один из элементов аппаратно-программного комплекса — шкаф АСКУЭ

  • В некоторых случаях, между центром приема и приборами учета устанавливаются специальные устройства – сумматоры, в которых «аккумулируются» данные перед тем, как они отправляются на сервер.

Преимущества и недостатки по сравнению с традиционным учётом

Без средств автоматизации эффективный учёт электрической энергии становится невозможным.

«Армия» счётчиков, с которой нужно снять показания, или получение такого же количества звонков от абонентов – это сложно. Затем нужно занести бесконечный поток цифр в компьютер, обработать их, распечатать квитанции и снова разослать. И при этом не ошибиться.

Для чего выполнять такой гигантский объём работы малоэффективными методами, когда существуют АСКУЭ? Конечно, незачем. Пользователями автоматизированной системы учёта уже стали:

  • Многоквартирные дома.
  • Коттеджные поселки (там устанавливают счетчики АСКУЭ с пультом на столбе).
  • Населённые пункты сельской местности.
  • Садоводческие товарищества.
  • Гаражные кооперативы.
  • Сельскохозяйственные сообщества.
  • Промышленные предприятия.
  • Организации коммунального профиля.
  • Строительные фирмы.

А в условиях сурового климата, больших расстояний, труднодоступности отдельных объектов учёта, система просто безальтернативна.

АСКУЭ обладает множеством достоинств:

  • Постоянный сбор информации от приборов учёта с накоплением и обработкой на сервере, отображаемой на экране монитора.
  • Точный учёт потребляемой электроэнергии.
  • Автоматический контроль уровня энергопотребления в соответствии с заданными параметрами, с возможностью удалённого воздействия.
  • Длительное сохранение накопленной информации в удобном формате.
  • Возможность оперативной диагностики данных.
  • Быстрое получение сведений о расходовании электроэнергии за любой период времени.
  • Удобство анализа структуры энергопотребления с целью её последующей оптимизации.
  • Выявление хищения из-за безучётного потребления, несанкционированного доступа, паразитного подключения, обмана приборов учёта с помощью технических средств. Обмануть счетчик АСКУЭ практически невозможно. Находятся умельцы, которые перепрошивают такие счетчики, но новая система обнаружит обман с помощью специальных алгоритмов.
  • Мгновенная фиксация отклонения параметров питающей сети, что позволяет оперативно выявлять аварийные ситуации.
  • Прогнозирование уровня потребления на необходимую перспективу.

К недостаткам автоматизированной системы учёта относятся:

  • Высокая стоимость, компенсируемая быстрой окупаемостью.
  • Риски механических повреждений участков сети.
  • Нестабильность сигнала в случае сильных электромагнитных воздействий или возникновения условий экранирования приборов учёта.
  • Информационная уязвимость передаваемых данных.

Несмотря на недостатки, система достаточно удобна, что подтверждает опыт её эксплуатации. А выявленные недостатки могут быть устранены на стадии проектирования конкретной АСКУЭ.

Функции системы АСКУЭ

Функций у этой системы, позволяющей контролировать электроэнергию, много. Так, она позволяет автоматически производить операции по обработке информации, которая принадлежит компании, занимающейся передачей электричества. Еще одним важным аспектом является возможность подсчитать количество электричества и отопления, поступающего на объекты разного использования: от жилых домов до производственных складов. Эта система может учитывать потребление энергетических ресурсов на уровне дома, района, города и даже целого населенного пункта.

К главным функциям системы относятся:

  1. Постоянное контролирование использования энергии.
  2. Учет использования электроэнергии согласно многочисленным тарифам.
  3. Предоставление цифровых характеристик по запросу диспетчера.
  4. Управление системой времени с возможностью ее корректировки.
  5. Сохранение цифровых характеристик в главной базе данных.

Автоматическая подготовка сведений о потреблении электроэнергии по каждой точке учёта на заданных коммерческих интервалах производится каждые тридцать минут.

Ключевые особенности

Система АСКУЭ не может нормально функционировать без цифровых устройств учёта электроэнергии и мощности, коммуникаций, компьютеров, а также программного обеспечения. Сбор и передача информации происходит благодаря микропроцессорным устройствам, которые находятся в определённом секторе. К основным преимуществам таких агрегатов можно отнести способность учитывать активную и реактивную энергию в соответствии с действующим тарифом. Оборудование вычисляет показатель мощности во всех направлениях.

Вам это будет интересно Как расшифровать аббревиатуру КИПиА и чем занимается киповец

Система призвана фиксировать нагрузку в определённом временном промежутке и максимальную нагрузку, вся информация хранится в памяти АСКУЭ. Некоторые устройства способны измерять качественные параметры электроэнергии: провалы напряжения, частоту. Передача всей собранной информации может осуществляться только в том случае, если установлена связь. В противном случае данные будут заархивированы в киловатт-часах. Ещё некоторое время такая информация может храниться в памяти прибора учёта.

Коммуникации представлены специализированными телефонными каналами, а также телекоммуникационной аппаратурой (мультиплексоры, модемы, радиомодемы). Финальные работы всегда зависят от компьютеров. Для автоматизации процесса специалистами были разработаны универсальные интерфейсы передачи собранной информации:

  • PLS. Все данные передаются по проводам питания счётчика.
  • Интерфейс RS-485. Система представлена в виде кабеля, поддерживающего подключение до тридцати приборов. Благодаря этому специалисты могут в несколько раз увеличить скорость передачи данных. Но такой вариант подходит исключительно для маленьких объектов.
  • Мобильный интерфейс. Информация может передаваться только при помощи высококачественного модема.

Технические параметры

Так как надёжность работы системы АСКУЭ напрямую зависит от первого блока, то все базовые требования должны предъявляться исключительно к приборам учёта. Точность определения указывает на правдивость полученных данных. Не менее важным показателем системы является максимально допустимая погрешность в процессе трансфера данных. Этот момент требует небольшого уточнения. Итоговый телеметрический выход агрегата транслирует последовательность импульсов с частотой, которая соответствует потребляемой мощности. Тепловые шумы и помехи могут вносить серьёзные погрешности в итоговые данные, что влияет на отчёт.

Избежать распространённых проблем можно в том случае, если вся собранная информация будет передаваться в двоичном коде. Высокий и низкий импеданс сигнала должны соответствовать «1» и «0». Эксперты также используют кодировку контрольной суммы, что позволяет проверить достоверность данных. Многие специалисты ошибочно полагают, что цифровая форма передачи информации защищена от погрешностей, но она лишена конкретики. Это связано с тем, что протокол всегда допускает определённую вероятность ошибки. Такой недостаток в той или иной степени присущ любым системам передачи данных.

Что это такое

Автоматизированная система коммерческого учета электроэнергии – так выглядит расшифровка аббревиатуры АСКУЭ. Ее применение в многоквартирном доме дает возможность снять показания электросчетчиков с каждой квартиры и довести их через линии связи, которые защищены кодировкой, до сервера для последующей их обработки. С помощью АСКУЭ можно максимально быстро и в каждый отрезок времени принимать решения об изменении режима работы электрооборудования, осуществлять оперативные расчеты потребленной электроэнергии, оперативно отслеживать баланс.

Можно говорить, что монтаж системы будет удобен на объектах, где множественные точки потребления электроэнергии разбросаны по разным местам и объединены в одну сеть. Примером таких объектов являются гаражные кооперативы, уже рассмотренный многоквартирный дом, разнообразные виды поселков, будь-то дачный либо коттеджный. Помимо бытовой сферы, невозможно представить без системы АСКУЭ промышленные и транспортные предприятия, порты и железные дороги, перегрузочные терминалы и аэропорты.

Если говорить конкретно о сборе показаний, то подключение АСКУЭ предоставляет возможность точно и в срок собрать данные со всех счетчиков по отдельности, минимизирует вероятность ошибки ручного переписывания показаний, не нужно обеспечивать набор сотрудников, занимающихся сбором и правильной обработкой показаний приборов учета.

Из чего состоит система АСКУЭ

Система АСКУЭ — это сложный «организм», требующий мониторинга и сервисного обслуживания. Однако простейшая схема АСКУЭ состоит всего из 3 элементов:

  • сбор информации;
  • связь;
  • анализ и хранение данных.

Эти элементы соответствуют следующим уровням:

  • уровень 1 — это оборудование АСКУЭ или приборы учета электроэнергии (электронный или индукционный электросчетчик);
  • уровень 2 — линии связи (мобильная связь, телефонные линии, сеть Интернет);
  • уровень 3 — средства компьютерной обработки данных, предназначенные для сбора и анализа показаний.

В качестве приборов учета могут применяться датчики, имеющие выход для подключения интерфейса RS-485, и датчики, подключаемые через специальные аналого-цифровые преобразователи. Можно использовать и старые индукционные приборы при условии установки считывающих устройств, которые преобразуют количество оборотов диска в электрические импульсы. Считывающие датчики позволяют передавать информацию даже с прибора учета старого образца. Однако для подключения датчиков требуется специальное ПО.

Watch this video on YouTube

Сегодня индукционные счетчики считаются устаревшими. Счетчики нового типа (электронные) передают информацию на сервер через специальный порт. Основными компонентами современного электронного счетчика являются: трансформатор тока, дисплей ЖКИ, источник питания электронной схемы, микроконтроллер, часы, телеметрический выход, супервизор, органы управления, оптический порт (опционально).

Существуют ограничения, связанные с числом приемников цифрового сигнала. Для соединения датчиков с контроллерами применяют интерфейс RS-485. Входное сопротивление приемника информационного сигнала по линии интерфейса RS-485 составляет 12 кОм. Так как мощность передатчика ограничена, это создает ограничение и на количество приемников, подключенных к линии. Стандартный интерфейс способен принимать электронные сигналы не более чем от 32 датчиков. Это является проблемой, которая решается на стадии проектирования.

Элементы второго уровня включают строительство линий связи (в том числе волоконно-оптических) и монтаж оборудования сооружений связи. Третий уровень состоит из сервера или компьютера с установленным программным обеспечением, которое позволяет осуществлять обработку данных.

УСПД: расшифровка

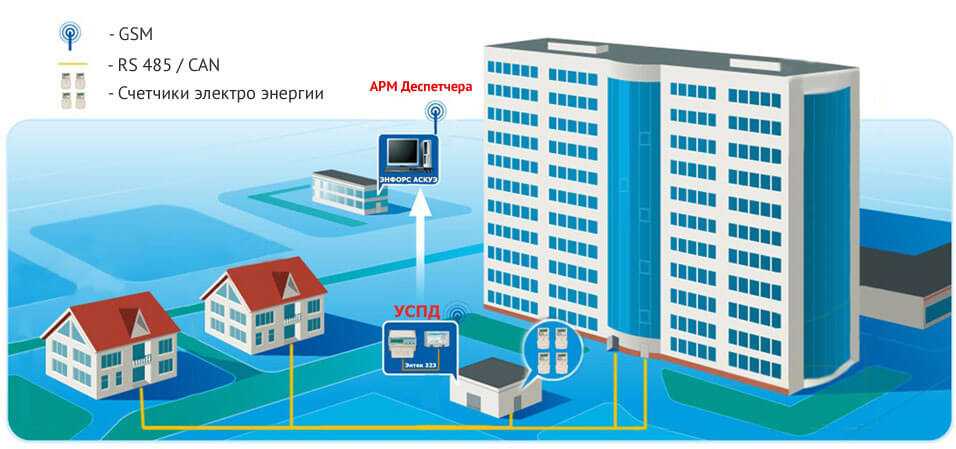

УСПД – вторая ступень в системе АСКУЭ, которая отвечает за сбор и передачу данных. Использование УСПД в системе АСКУЭ увеличивают надежность работы, а также передачу данных максимально точного значения, оперативно получать их и передавать, такие характеристики позволяют снизить затраты на обслуживание сетей и прочие энергозатраты.

В системе они играют очень большую роль, необходимы для:

  1. Сбор данных с электрических счетчиков, которые находятся на первой ступени в системе.
  2. Преобразование полученных данных с цифровых приборов в физические значения и передача их для дальнейшего анализа.
  3. Оптимальный вариант длят использование в системе АСКУЭ, в данной системе они выполняют функции соединительных элементов в сложной иерархической цепи связей и уровней приборов.

Монтаж данных систем АСКУЭ довольно затратен, однако, применение современных технологий позволяет окупить установку в короткие сроки, так как экономия электроэнергии и контроль их использования помогут наметить курс дальнейшей экономии.

Что же такое АСКУЭ и АИИС КУЭ?

Автоматизированные Системы Контроля и Учета Электроэнергии (АСКУЭ) или Автоматизированные Информационно-Измерительные Системы Контроля и Учета Электроэнергии (АИИС КУЭ) — это системы, предназначенные для дистанционного снятия показаний с первичных средств измерения – счетчиков электрической энергии. Отличие АИИС КУЭ и АСКУЭ состоит в том, что АИИС КУЭ – это автоматизированная измерительная система является средством измерения и должна быть занесена в Госреестр как средство измерения. АСКУЭ – это автоматизированная система дистанционного считывания показаний с измерительных устройств – счетчиков электроэнергии, и используется как технологическая система для контроля за потреблением, и заносить ее в Госреестр как средство измерения не обязательно. АИИС КУЭ также используется для коммерческих расчетов между поставщиком электроэнергии и потребителем, что накладывает на нее дополнительные требования – согласованные формы отчетов, также ряд других требований, которые в АСКУЭ не обязательны.

По составу АСКУЭ и АИИС КУЭ, как правило, идентичны за исключением дополнительных требований к ПО «верхнего уровня».

Системы состоят из трех основных элементов:

  • первичные средства измерения,
  • среда передачи данных,
  • программное обеспечение для обработки, хранения и отображения данных, также формирование различных отчетов.

К первичным средствам измерения относятся:

  • счетчики электрической энергии,
  • трансформаторы тока и напряжения,
  • контроллеры или устройства, осуществляющие синхронизацию всех устройств по времени, а также источники единого времени.

К среде передачи данных относятся:

  • различные преобразователи интерфейсов,
  • различные модемы,
  • сама среда передачи – витая пара, телефонные линии, радиоканалы, силовые линии (PLC).

Технология передачи данных по силовым сетям PLC I, разработанная специалистами Инкотекс предназначена в основном для сбора данных показаний со счетчиков электрической энергии бытового сектора, т.е. автоматизированный сбор данных о потребленной электроэнергии от бытового потребителя. Такое функциональное ограничение обусловлено тем, что система должна иметь минимальную стоимость и простоту наладки и эксплуатации. В результате этого система относительно дешевая как по используемому оборудованию, так и в эксплуатации, поэтому имеет быструю окупаемость.

Технология передачи данных по силовым сетям PLC II, разработанная специалистами Инкотекс предназначена как для бытового сектора, так и для маломоторного сектора промышленности. Система более дорогая, но имеет большую функциональную нагрузку. Система сбора данных по силовой линии PLC II позволяет не только собирать данные о потребленной электроэнергии, но и получать практически все данные, которые имеются в многофункциональном счетчике.

Программное обеспечение «верхнего уровня» также состоит из нескольких основных блоков:

  • база данных, где происходит накопление полученных результатов,
  • блок обработки данных, где происходит формирование запросов, обработка полученных данных и передача их в базу данных,
  • пользовательский интерфейс с блоком отображения полученных данных,
  • генератор отчетов или блок формирования отчетных форм.

Целесообразность внедрения автоматизированной системы (АС) заключается в ее окупаемости, но иногда окупаемость не всегда является целью, важнее получать оперативную и достоверную информацию об электропотреблении или качестве питающей сети. В любом случае внедрения АС определяет сам потребитель и сам определяет, какую цель преследует внедрение АС.

Одной из целей использования автоматизированных системы дистанционного сбора данных является – исключить работу «счетчиков» — сотрудников энергослужб, которые списывают показания со средств измерения — счетчиков электроэнергии.

Разновидности АСКУЭ

Так как цены на электроэнергию постоянно растут, специалисты стараются своевременно разрабатывать новые меры эффективного учёта. За счёт этого область применения универсальных автоматизированных систем управления постоянно расширяется. Внедрение новых технологий помогает эффективно и непрерывно контролировать и оптимизировать количество затрат. Статистические данные показали, что системы автоматизированного учёта применяются в следующих отраслях:

  • В жилых секторах, частной и коммерческой недвижимости.
  • Системы коллективного учёта, которые позволяют обслуживать до 50 абонентов.
  • Потребительские отрасли.
  • Крупные системы, где обслуживается до 1 тысячи человек.
  • В загородных домах и на дачах, а также в садовых товариществах.

Primary Sidebar

АСКУЭ: провайдерам стоит задуматься

Эта система, если смотреть на нее глазами связиста, представляет собой еще один вариант использования сети интернет-провайдера для передачи данных.

Учет для потребителей

Массовый интерес начал появляться с ростом цен на электроэнергию и одновременным распространением компактных компьютеров и сетей передачи данных.

Современные электросчетчики с цифровым интерфейсом могут обеспечить куда больше пользы, если их подключить к сети.

Достаточно установить специализированное ПО, и оно не только обеспечит удаленный автоматический учет электроэнергии, но и в режиме реального времени будет показывать энергетикам компании практически все основные параметры электропитания.

Учет для поставщиков

Заинтересованность в автоматизации учета проявляют и сами поставщики электричества.

В рекомендациях на установку АСКУЭ нет ничего противозаконного. Дело в том, что согласно постановлению правительства № 442 «О функционировании розничных рынков электрической энергии, полном и (или) частичном ограничении режима потребления электрической энергии»,  организациям, потребляющим электричество на максимальной мощности (не менее 670 кВт),  ценовую категорию потребления назначает поставщик.

Оптимизация энергопотребления

  1. Точное измерение параметров поставки/потребления электричества;
  2. Диагностика полноты данных;
  3. Комплексный автоматизированный учет энергоресурсов и контроль их параметров;
  4. Контроль энергопотребления по всем энергоносителям, точкам и объектам учета в заданных временных интервалах (5, 30 минут, зоны, смены, сутки, декады, месяцы, кварталы и годы) относительно заданных лимитов, а так же режимных и технологических ограничений;
  5. Фиксация отклонений контролируемых параметров энергоресурсов;
  6. Сигнализация (цветом, звуком) об отклонениях контролируемых величин от допустимого диапазона значений;
  7. Прогнозирование (кратко-, средне- и долгосрочное) значений величин энергоучета;
  8. Автоматическое управление энергопотреблением на основе заданных критериев и приоритетных схем включения/отключения потребителей-регуляторов;
  9. Поддержание единого системного времени (то есть обеспечения синхронных измерений).

Обрабатывать данные можно при помощи специального ПО. Оно дает возможность составлять графики и отслеживать динамику потребления в режиме реального времени.

Варианты построения

Между счетчиками и центром сбора данных нет связи. Все счетчики опрашиваются последовательно при обходе оператором. Опрос производится через оптический порт с помощью программы размещенной на переносном компьютере.

Недостатками данного способа организации АСКУЭ является большая трудоемкость сбора данных.

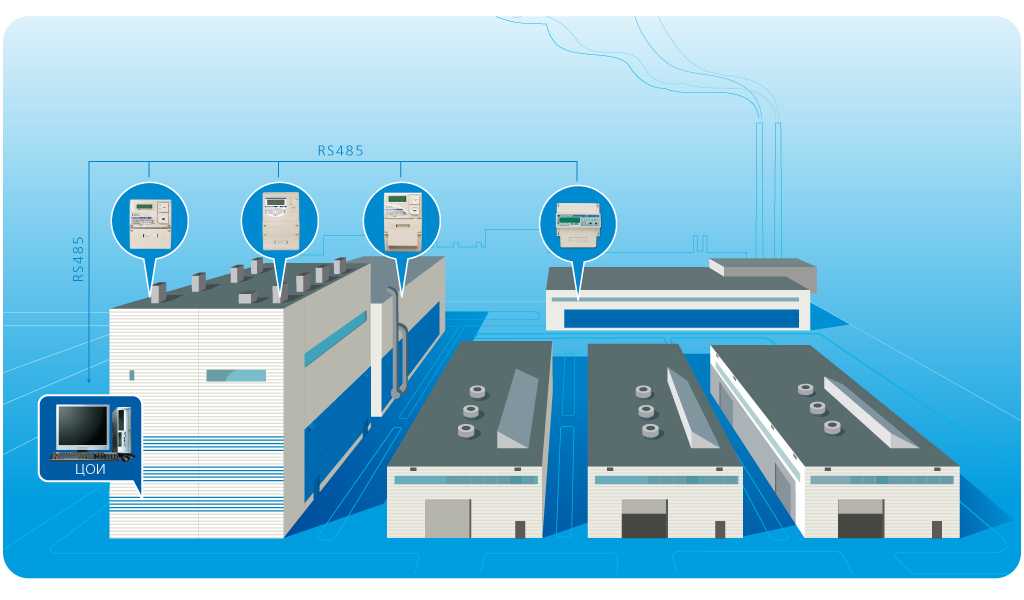

Счетчики, объединенные общей шиной RS-485, или по интерфейсу «токовая петля», могут располагаться в различных распределительных устройствах и опрашиваться через общее УСПД  один или несколько раз в месяц с помощью программы, размещенной на переносном компьютере, которая формирует файл результатов опроса. Между счетчиками и центром сбора данных нет постоянной связи. Синхронизация времени счетчиков происходит в процессе опроса со временем переносного компьютера.

Счетчики постоянно связаны с центром сбора данных прямыми каналами связи и опрашиваются в соответствии с заданным расписанием опроса. Первичная информация со счетчиков записывается в БД. Синхронизация времени счетчиков происходит в процессе опроса со временем компьютера центра сбора данных. В качестве компьютера центра сбора данных используется локальная ПЭВМ. На ней же происходит обработка данных и ведение БД. Сбор данных в БД происходит периодически с заданными интервалами.

Монтаж АСКУЭ

Проектирование – самый первый этап внедрения системы, от его проведения зависят дальнейшие успешные установка и подключение АСКУЭ. В процессе проектирования учитываются такие особенности объекта, как ресурсы, учет которых будет вестись, а также объемы производства предприятия. На основании расчетов количество и вид применяемого оборудования при установке системы может меняться и есть время для подбора нужных приборов, которые будут соответствовать требованиям.

Установка – следует за проведением расчетных и проектировочных работ. Этот этап включает в себя:

  1. Монтаж необходимого оборудования – приборы учета, модемы, серверы, компьютеры.
  2. Прокладка и монтаж кабельных линий.
  3. Подключение оборудования.
  4. Наладка оборудования.

Работы по установке и подключению АСКУЭ выполняют подрядные организации. Они могут выполнить такие мероприятия:

  • изучение объекта, выбор оборудования и составление проектной документации;
  • согласование в органах Энергосбыта, проведение монтажных и пусконаладочных работ;
  • настройка компьютерного обеспечения, проведение консультаций, гарантийное обслуживание оборудования.

При возникновении проблем, неполадок и сбоев в работе системы можно обращаться к любому подрядчику, который специализируется на построении данных систем.

Монтаж системы АСКУЭ ведется согласно четким требованиям и пожеланиям заказчика, учитывая также конкретные данные объекта. Огромное значение имеет не только этап проектирования и установки, но и настройка системы

Поэтому чрезвычайно важно выставить правильные параметры работы, а также надежно подключиться по каналу связи, который выбран заказчиком услуги. Именно от этих факторов и будет зависеть все последующее функционирование системы

Напоследок рекомендуем просмотреть видео, в котором наглядно показывается, как подключить АСКУЭ:

Будет интересно прочитать:

  • Преимущества и недостатки двухтарифных счетчиков электроэнергии
  • Что такое АСТУЭ
  • Перепрограммирование электросчетчика в 2017 году
  • Причины потерь электроэнергии

Преимущества системы

К плюсам автоматической конструкции относят: невысокую стоимость проекта, создание и обслуживание его, для функционирования его требуется только Интернет. Помимо этого преимуществом АСКУЭ является возможность настраивания отчетной системы по индивидуальным программам. При этом работникам не надо обучаться в специализированных учебных заведениях и обладать специальными знаниями.

Учет системы АСКУЭ

Автоматизированная система не нуждается в дополнительном обслуживающем персонале, в функциональные обязанности, которых входит снятие показаний, а также ремонт и наладка оборудования.

Одновременно с этим система дает возможность установить хищение энергоресурса, определить неисправность в системе, получить информацию о качестве и лимиту потребляемой энергии.

Некоторые виды данной системы дают возможность наблюдать количество потребляемой электроэнергии в личном кабинете через Интернет. При этом данная информация сохраняется в течение трех лет.Эта система получила свою популярность благодаря надежности в использовании.

Краткое описание

АСКУЭ — автоматизированная система коммерческого учёта электроэнергии. Она была создана экспертами для облегчения рабочего процесса. Если человек только столкнулся с этой отраслью, то для восприятия и понимания смысла все данные лучше рассматривать на примере многоквартирного дома. Правильный монтаж АСКУЭ открывает перед специалистами возможность дистанционного снятия показаний электросчётчиков с каждой квартиры. Данные поступают к месту назначения через специальные линии, которые надёжно защищены кодировкой. Обработкой информации занимается специальный сервер.

Умелое использование АСКУЭ позволяет в сжатые сроки принимать важные решения об изменении режима работы установленного электрооборудования, отслеживать текущий баланс, а также осуществлять оперативные расчёты потребления энергии. Сами специалисты утверждают, что установка такой системы будет полезна и на тех объектах, где многочисленные точки потребления тока разбросаны по разным местам, но объединены в одну сеть. Ярким примером являются гаражные кооперативы, многоквартирные дома, а также различные загородные посёлки.

Кроме бытовой отрасли, без АСКУЭ невозможно представить крупные транспортные и промышленные предприятия, железные дороги и порты, аэропорты и перегрузочные терминалы. Если специалиста интересует только фиксация показаний, то именно автоматизированная система учёта электроэнергии предоставляет отличную возможность в обозначенный срок собирать актуальные данные со всех установленных счётчиков по отдельности. Благодаря этому исключаются ошибки ручного переписывания показаний, а также не нужно проводить набор дополнительного штата сотрудников, которые будут заниматься обработкой информации.

Кому выгодно произвести установку и внедрение АСКУЭ (АИИС КУЭ)

С 2012 года  все больше и больше потребителей переходят от организации традиционного учета электрической энергии (с использованием ежемесячного визуального снятия показаний приборов учета)  к установке и внедрению системы АСКУЭ или АИИС КУЭ.

При этом переходят к использованию системы АСКУЭ промышленные предприятия и юридические лица, и даже садоводческие товарищества, ТСЖ и многоквартрирные дома.   Насколько установка АСКУЭ будет полезна потребителю и что система позволит сделать. Предлагаем разобраться здесь в этих вопросах.

Это интересно: Шаговый двигатель — устройство, принцип работы, область применения

Описание системы

АИИС КУЭ — это прогрессивная структура, которая позволяет осуществлять автоматизированный сбор данных отпускаемой и потребляемой электроэнергии. Тем самым позволяет получать достоверную информацию о потреблении энергии.

Она необходима ресурсоснабжающим организациям, хозяйствующим субъектам, собственникам жилья, государству. Развитие цифровой техники позволило создать и внедрить АИИС КУЭ. Рассмотрим что это такое.

Автоматизированная система представляет собой комплекс технических средств и программное обеспечение, которые позволяют обеспечить:

  1. Дистанционное получение информации с интеллектуальных устройств индивидуального учета в режиме реального времени. Это «умные» счетчики, которые легко интегрируются в систему автоматизированного учета.
  2. Передачу полученной информации в личный кабинет.
  3. Обработку информации с перекачиванием в информационные системы, например, 1С, ГИС ЖКХ и другие.

На фото показаны «умные» счетчики:

Внедрение комплекса позволило упростить коммерческий учет электроэнергии. Аббревиатура расшифровывается как автоматизированная информационно-измерительная система коммерческого учета электроэнергии. Кроме АИИС КУЭ встречается аббревиатура АСКУЭ, в ней применяются аналогичные устройства и программы сбора и обработки информации. Расшифровывается как автоматизированная система коммерческого учета электроэнергии.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделитесь с друзьями:
Электрошок
Добавить комментарий

Нажимая на кнопку "Отправить комментарий", я даю согласие на обработку персональных данных и принимаю политику конфиденциальности.

Adblock
detector
