Сечение кабеля.как его правильно выбрать

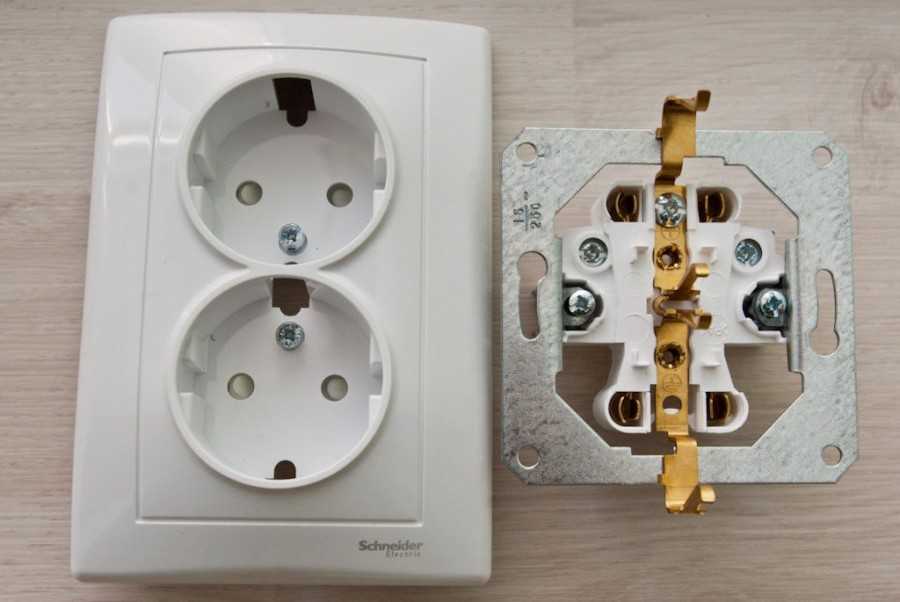

Монтаж розетки

После подсоединения вилки к электрической плитке, можно начинать непосредственную установку розетки. Для устройства с одной фазой подключаются фазный, нулевой рабочий и заземляющий провод, фазным становится левый вывод, нулевым – правый, а нижний служит для включения заземляющего кабеля.

Подключить трехфазную силовую розетку сложнее, ведь она, как мы уже знаем, содержит 5 контактов. К трем контактам, находящимся в одной линии, присоединяем фазные выводы, к клемме, находящимся вверху – нулевой, внизу – защитный заземляющий провод.

Решив самостоятельно выполнить установку источника питания для электроплиты, обязательно досконально изучите основные этапы этого процесса, внимательно разберитесь в схеме такого подключения, строго выполняйте требования техники безопасности.

Серьезно подойдя к процессу электромонтажа, безопасно и правильно справиться с работой получится даже у человека, не имеющего опыта работы с электрической сетью.

Правила монтажа проводки для электрической плиты

Прежде всего следует остановиться на правилах подключения и монтажа проводки электрической плиты. Ведь от этого фактора непосредственно зависят и требования, предъявляемые к ее сечению.

Схема подключения электрической плиты

Начнем с возможных вариантов подключения электроплиты к электрической сети. Существуют два возможных варианта – это подключение к однофазной сети и к трехфазной сети.

Схема подключения электрической плиты к трехфазной сети

Итак:

  • Подключение к трехфазной пяти проводной сети имеет массу преимуществ. В- первых это более быстрый нагрев электроплиты, во-вторых это меньшая нагрузка на провод, в-третьих это практически полностью отсутствующее падение напряжения даже во время работы электропечи при полной нагрузке.
  • Главным недостатком такого соединения является цена, которая за подключение трехфазной сети на порядок выше. Кроме того, можно отметить определённую сложность оформления такого подключения, а также требования к лицу, осуществляющему эксплуатацию такой сети. Зачастую эти проблемы становятся непреодолимыми.
  • В связи с этим значительно чаще используется однофазное подключение электрической плиты. Которое кроме доступности по всем параметрам уступает трехфазной сети. Однофазное подключение выполняется тремя проводами.
  • Что касается схемы подключения, то она идентична для сетей с любым количеством фаз. От вводного автомата электрическая печь подключается через отдельный групповой автомат. В некоторых случаях в качестве дополнительной защиты его оснащают УЗО автоматом. Но его наличие не обязательно.
  • Обычно инструкция предусматривает наличие розетки. Это так же относится к сети любого напряжения. Но в последнее время от нее все чаще отказываются, как ненадежного контактного соединения. В принципе правилами это не запрещено.

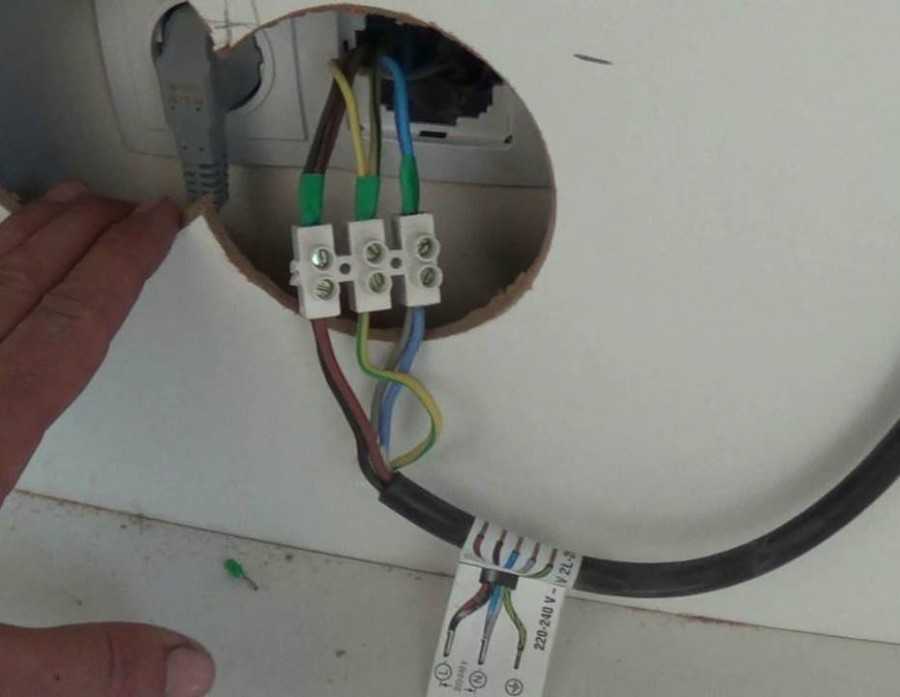

  • Если вы решили отказаться от розетки, то лучше отказаться и от других контактных соединений типа клеммников, и выполнить соединение цельным кабелем от группового автомата, до электрической плиты.

Требования предъявляемые к схеме подключения электрической печи

Теперь поговорим о требованиях, предъявляемых к подключению электрической печи. В принципе они достаточно логичны и не требуют специальных мер.

На фото представлена схема подключения электроплиты к однофазной сети

  • Начнем с вводного автомата. Согласно п.9.6 ВСН 59 – 88 вводной автомат на квартиру или дом с электроплитой должен быть рассчитан на номинальный ток в 40А. Но это касается только однофазной сети. В случае трехфазного (двухфазного) подключения номинальный ток вводного автомата определяется техническими условиями.
  • Далее согласно п. 7.2 ВСН 59 – 88 для питания электрической плиты должна быть организована отдельная группа. Эта группа должна питаться согласно п. 9.6 ВСН 59 – 88 от группового автомата на номинальный ток в 25А. Это опять-таки касается только однофазных подключений.
  • Проводка электрическая для электроплиты должна отвечать нормам ПУЭ и кирпичных, бетонных и железобетонных помещениях должна выполняться скрытым способом. Открытым способом проводку к электрической печи целесообразно прокладывать только в помещениях, выполненных из горючих материалов.
  • Розетка для электроплиты согласно п.12.27 ВСН 59 – 88 должна быть рассчитана на номинальный ток в 25А. При этом она обязательно должна иметь заземляющий контакт, как продемонстрировано на видео.
