Зарядное для автомобильного аккумулятора

Защита

УЗ для АКБ что броня для танка, так что с него и начнем. УЗ для самодельного ЗУ АКБ желательно делать, разумеется, попроще. Далее, УЗ также желательно строить автономным, чтобы через него можно было подключать АКБ к любому ЗУ, схема которого вам приглянется, или которое у вас уже есть. И последнее, УЗ должно срабатывать как можно четче и быстрее, для возможности использования его в схемах заряда современных аккумуляторов с герметичными банками.

Малоэффективные схемы защиты автоаккумуляторов

Простейшая защита от переполюсовки диодами Шоттки (слева на рис.) не спасет от экстратока перезаряда или при неправильном подключении исправной недозаряженной АКБ. Разве что путем сгорания недешевой диодной сборки. Если аккумулятор «новый, хороший», то, пока руки не дойдут до «нового, хорошего» ЗУ, может выручить интегрированная защита по схеме справа; ее можно встроить в уже имеющийся самодельный лабораторный ИП.

В данной схеме используются медленный отклик АКБ на скачок напряжения и гистерезис реле: их ток (и напряжение) отпускания в 2,5-4 раза меньше тока/напряжения срабатывания. Любое ЗУ АКБ включают только с подключенной АКБ. Реле – переменного тока на напряжение срабатывания 24 В и ток через контакты от 6 (9, 12) А. При включении ЗУ реле срабатывает, контакты его замыкаются, пошел заряд. Напряжение на выходе трансформатора падает ниже 24 В, но на выходе ЗУ остается 14,4 В, выставленных заранее под нагрузкой R3 в схеме стабилизации напряжения. Реле пока держит, но, вдруг пошел экстраток, первичное напряжение просядет больше, реле отпустит и цепь заряда разорвется.

Недостатки у этого ЗУ серьезные. Во-первых, нет защиты от скачка напряжения по выходу от переполюсовки истощенной АКБ. Во-вторых, нет самоблокировки: от экстратока реле будет хлопать и хлопать, пока контакты не обгорят. В-третьих, нечеткое срабатывание: любое реле по недонапряжению на обмотке отпускает с дребезгом контактов. Поэтому пытаться ввести в эту схему регулировку тока срабатывания бессмысленно. И, наконец, реле и трансформатор Т1 должны быть подобраны друг к другу, т.е. повторяемость данного устройства близка к нулевой.

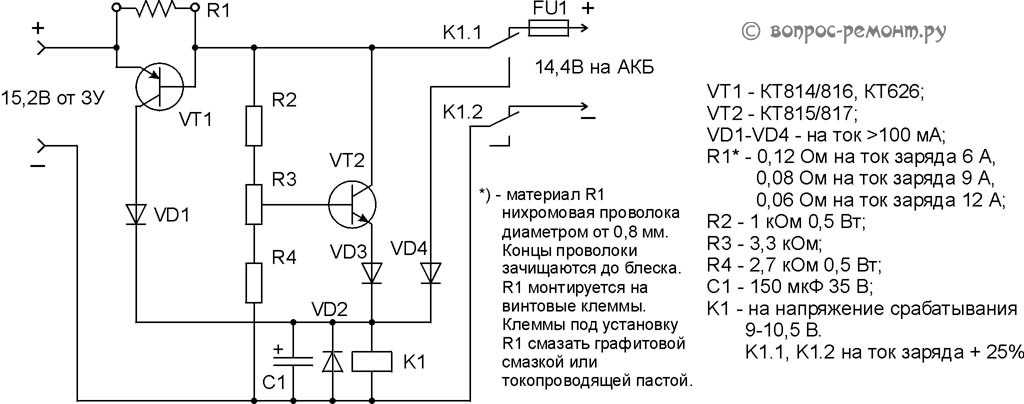

Схема УЗ, полностью соответствующая указанным выше требованиям, дана на рис.:

Простая схема защиты аккумулятора автомобиля от перезаряда, перенапряжения и переполюсовки

Ток заряда течет через нормально замкнутые контакты реле K1, что намного уменьшает вероятность их обгорания. Обмотка K1 подключена по логической схеме диодного «или» к модулю защиты от экстратока (R1, VT1, VD1), модулю защиты от перенапряжения (R2, R3, R4, VT2, VD2) и цепи самоблокировки K1.2, VD3; порог срабатывания K1 по перенапряжению устанавливается R3. Недостаток у этого УЗ всего один, его нужно налаживать с использованием балластной нагрузки и мультиметра:

  • Выпаивают (или пока не запаивают) K1, VD2 и VD3.
  • Вместо обмотки K1 включают мультиметр, установленный на измерение напряжения 20 В.
  • Вместо АКБ подключают резистор не менее чем на 25 Вт сопротивлением 2,4 Ом для тока заряда 6 А, 1,6 Ом на ток заряда 9 А и 1,2 Ом на ток 12 А; его можно накрутить из той же проволоки, что и R1.
  • Подают на вход напряжение 15,6 В от ЗУ. Мультиметр покажет напряжение (токовая защита сработала), т.к. сопротивление R1 выбрано с небольшим избытком.
  • Уменьшают немного напряжение ЗУ, пока мультиметр не покажет 0. Записывают полученное значение выходного напряжения ЗУ. Альтернатива – неизменное напряжение ЗУ и трудоемкая подгонка R1.
  • VT1 выпаивают, K1 и VD2 запаивают на место, движок R3 ставят в крайнее нижнее по схеме положение.
  • Напряжение ЗУ увеличивают, пока на нагрузке не окажется 15,6 В.
  • Плавно вращают движок R3 до срабатывания K1.
  • Уменьшают напряжение ЗУ до записанного ранее значения.
  • Впаивают на место VT1 и VD3 – схема готова к финальным испытаниям.
  • Через амперметр подключают исправную недозаряженную АКБ; к ней – мультиметр, установленный на напряжение.
  • Пробный заряд проводят с непрерывным контролем. Когда мультиметр покажет 14,4 В на АКБ, засекают ток содержания. Скорее всего он будет в норме для данной АКБ (см. выше); желательно, чтобы ближе к нижнему пределу.
  • Если ток содержания великоват, еще немного уменьшают напряжение ЗУ.

Зачем нужна зарядка

Свинцово-кислотные аккумуляторы отличаются «дубовостью», эксплуатационной выносливостью, отчего и держатся нерушимо в автотранспорте. Причина – простота электрохимических процессов в свинцово-кислотной АКБ. Для контроля за ее текущим состоянием в большинстве случаев достаточно знать величину напряжения всей батареи без разбивки по банкам. Но перезаряд свинцово-кислотной АКБ может вызвать вскипание электролита в ней. На ходу автомобиля это очень опасно, поэтому в бортсети АКБ хронически недозаряжается. Постоянный недозаряд приводит к преждевременной сульфатации пластин и снижению ресурса АКБ. Ситуация усугубляется в холодное время года, даже если гараж или место стоянки отапливается, т.к. до комнатной температуры их не греют. Если же в перерывах между поездками дозаряжать АКБ по максимуму, сколько она способна принять энергии при данной наружной температуре, то «акумыч» проживет хорошо и долго даже в суровых условиях. Дозаряд АКБ как раз и обеспечивает зарядное устройство для аккумулятора, но это еще не все. Правильно построенное зарядное устройство дает также десульфатирующий эффект. Если зимой ежесуточно на ночь снимать АКБ и ставить на дозаряд, она выдерживает количество циклов заряд-разряд в 1,5-2 раза против прописанного в ТУ в расчете на типовой режим эксплуатации. Также зарядка с десульфатацией иногда способна спасти АКБ, «убитую», напр., при попытках завести машину на холоде. И, наконец, емкость неиспользуемой АКБ за месяц падает на 15-30% вследствие саморазряда. Если же на это время поставить АКБ на содержание под током от зарядки (см. далее), то аккумулятор будет всегда свежим. И, между прочим, постановка неиспользуемой АКБ на содержание также уменьшает сульфатацию пластин.

Причины и признаки разряда АКБ

В процессе эксплуатации аккумуляторной батареи при работе двигателя идет постоянный подзаряд АКБ от генератора автомобиля. Проверить процесс заряда можно, подключив к клеммам аккумулятора мультиметр при заведенном двигателе, измеряя напряжение зарядки автомобильного аккумулятора. Заряд считается нормальным, если напряжение на клеммах составляет от 13,5 до 14,5 Вольт.

Для полного заряда требуется проехать на авто не менее 30 километров или примерно полчаса в городском ритме движения.

Напряжение нормально заряженного аккумулятора во время стоянки должно быть не менее 12,5 Вольта. В том случае, если напряжение менее 11,5 Вольта, двигатель авто может не запуститься во время старта. Причины разряда аккумуляторной батареи:

  • АКБ имеет значительный износ (более 5-ти лет эксплуатации);
  • неправильная эксплуатация аккумулятора, приводящая к сульфатации пластин;
  • длительная стоянка транспортного средства, особенно в холодное время года;
  • городской ритм движения авто с частыми остановками, когда АКБ не успевает достаточно зарядиться;
  • невыключенные электроприборы автомобиля во время стоянки;
  • повреждение электропроводки и оборудования автомобиля;
  • утечки по электроцепям.

Многие автовладельцы в комплекте бортового инструмента не имеют средств для измерения напряжения АКБ (вольтметр, мультиметр, пробник, сканер). В таком случае можно руководствоваться косвенными признаками разряда АКБ:

  • тусклое свечение лампочек на приборной панели при включении зажигания;
  • отсутствие вращения стартера при запуске двигателя;
  • громкие щелчки в районе стартера, погасание лампочек на приборной панели при запуске;
  • полное отсутствие реакции авто на включение зажигания.

При появлении перечисленных признаков в первую очередь необходимо проверить клеммы АКБ, при необходимости их почистить и поджать. В холодное время года можно попробовать занести на некоторое время аккумуляторную батарею в теплое помещение и его прогреть.

Можно попробовать «прикурить» авто от другого автомобиля. Если эти методы не помогают или невозможны, приходится воспользоваться зарядным устройством.

Автоотключение любого ЗУ автомобиля при завершении зарядки, схема

Всем привет, сегодня рассмотрим несколько универсальных схем, которые позволят отключить зарядное устройство при полной зарядке аккумулятора, иными словами внедрением этих схем можно построить автоматическое зарядное устройство или доработать функцию автоотключения промышленной зарядки.

Сразу хочу пояснить один момент, если зарядное устройство работает по принципу стабильный ток — стабильное напряжение, то нет смысла использовать функцию автоотключения, поскольку естественным образом по мере заряда батареи ток в цепи будет падать и в конце заряда он равен нулю.Схемы, которые мы сегодня рассмотрим, предназначены для работы с автомобильными свинцово — кислотными аккумуляторами, хотя они могут работать с любыми зарядными устройствами, без всякой переделки последних.

Начнём с простых схем…

Первый вариант построен всего на одном транзисторе, переключающим элементом в схеме является реле с напряжением катушки 12 вольт.

Использованы те контакты, которые замкнуты без подачи питания на реле

Резистивный делитель или переменный резистор, задает нужное напряжение, смещение на базе транзистора, тот срабатывая подаёт питание на обмотку реле, вследствие чего реле включается размыкая контакт, который в состоянии покоя был замкнут и через который протекал ток заряда.Используя подстроечный резистор мы можем выставить то напряжение при котором сработает транзистор.

Для настройки схемы удобно использовать регулируемый источник питания, на котором нужно выставить напряжение около 13.5-13.7 вольт, что равноценно напряжению полностью заряженного автомобильного аккумулятора.

Затем медленно вращая подстроечный резистор добиваемся срабатывания транзистора, а следовательно и реле при выставленном напряжении.Теперь проверяем схему еще раз, допустим в начале заряда напряжение на аккумуляторе 12 вольт, по мере заряда оно увеличивается и по достижению порога 13.5 вольт реле срабатывает, отключив зарядное устройство от сети.

Кстати, можно подключить реле следующим образом, в этом случае зарядка не отключается от сети, а просто пропадает выходное напряжение и процесс заряда прекратиться, в этом случае контакты реле должны быть рассчитаны на токи в полтора раза больше максимального выходного тока зарядного устройства.

Транзистор буквально любой обратной проводимости, советую взять транзисторы средней мощности наподобие BD139, диоды в эмиттерной цепи транзистора тоже особо не критичны, ток потребления схемы всего 10-20 миллиампер, но схема имеет несколько недостатков.

Например, низкая помехоустойчивость, из-за которых возможно ложное срабатывание реле и невысокая точность работы, из-за отсутствия источника опорного напряжения и прочих стабилизирующих узлов.

Добавив в базовую цепь ключа стабилитрон, мы решим указанные проблемы и появится возможность довольно точно выставить нужное напряжение срабатывания.

Для настройки советую использовать многооборотный подстроечный резистор. Диод VD1 защищает транзистор от самоиндукции в случае размыкания реле.

Настраиваем схему точно так, как в первом варианте, лампочка имитирует процесс заряда и подключена вместо аккумулятора, при превышении определенного порога, реле срабатывает и лампа потухает.

Вторая схема построена на базе любого таймера NE555, этот вариант похож на предыдущие, микросхема NE555 в своей конструкции содержит два компаратора, пониженное опорное напряжение формирует стабилитрон, порог срабатывания устанавливается подстроечным резистором, как только напряжение на батарее будет равна пороговому, на выходе таймера получим высокий уровень, вследствие чего сработает транзистор.

В этом варианте использовать те контакты реле, которые находятся в разомкнутом состоянии без подачи питания. Во время настройки точку «А» размыкают от выходного контакта и подключают к плюсу зарядного устройства. К выходному контакту реле подключают лампу, второй вывод лампы подключают к массе питания.

В обеих схемах порог срабатывания можно выставить в пределах от 13.5 до 14 вольт, напряжение полностью заряженного автомобильного аккумулятора составляет от 12.6 до 12.8 вольт но при заведенном двигателе напряжение доходит до 14.5 вольт, так что небольшой перезаряд аккумулятора никак не повредит.

Аналогичную схему можно собрать на базе компаратора или операционного усилителя в компараторном включении, принцип работы тот же, что и в случае внедрения таймера NE555. В этой же статье, приведены наиболее простые и доступные варианты.

Все печатки в формате .lay можно скачать для повторения.

Автор; Ака Касьян

Как не нужно!

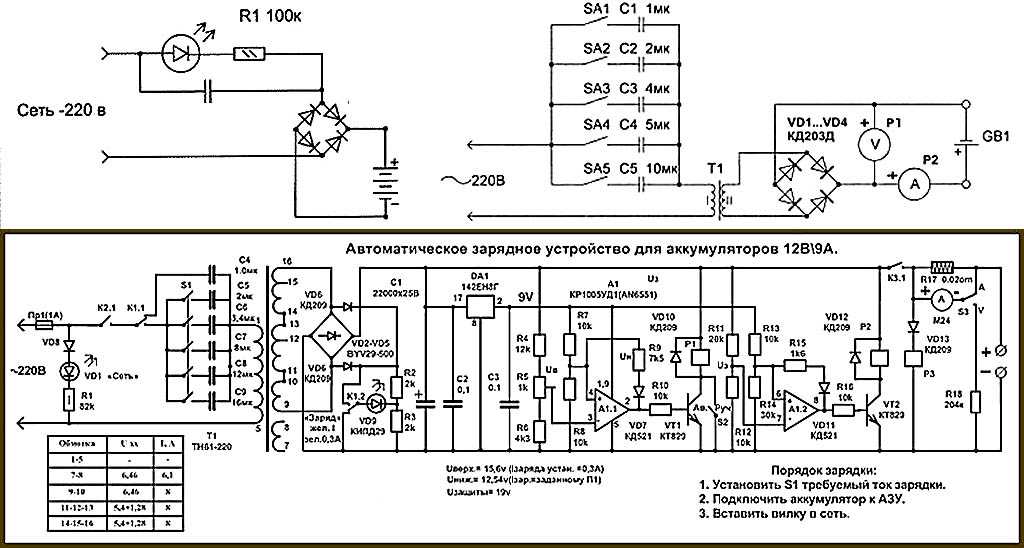

Поговорим вначале и типичных ошибках конструирования самодельных ЗУ для свинцовых АКБ. Первую иллюстрируют поз. вверху. Подключение непосредственно к бытовой электросети (слева) обсуждения не стоит. Это не ошибка, это грубейшее и опасное нарушение ПТБ. Ошибка – в ограничении тока заряда емкостным балластом. Дорогой, кстати, это способ по сегодняшним меркам: одна только батарея масляно-бумажных конденсаторов на 32 мкФ 350 В (на меньшее напряжение нельзя) стоит больше, чем хорошая фирменная зарядка.

Неправильно и нерационально построенные схемы зарядных устройств для автомобильных аккумуляторов

Но главное – в сети появляется реактивная нагрузка. Если в вашем электросчетчике есть индикатор реактивности (светодиод «Возврат»), то при включении этих зарядок в сеть он вспыхнет. Управление современным электрохозяйством невозможно без компьютеров, а «обратка» сбивает электронику с толку даже до отключений по ложной аварии. Поэтому теперешние электрики к реактивке беспощадны. Ну, а вдруг обнаружится, что ее источник неграмотный или излишне хитроумный потребитель, то… не будем на ночь глядя.

Схема внизу, если на считать того же емкостного балласта, разработана квалифицированно, это ЗУ защитит АКБ, образно говоря, и от Тунгусского метеорита; (с подробным ее описанием можно познакомиться здесь: http://ydoma.info/avtomobil-zaryadnoe-ustrojstvo-dlya-avtomobilnogo-akkumulyatora.html). Но, при всем уважении к безусловно знающему свое дело автору, строить так сложно (и дорого) ЗУ для свинцовых АКБ все равно что назначать командовать взводом опытных закаленных солдат нянечку из детсадика. Свинцовому аккумулятору для хорошей жизни нужно немногое. Чем мы далее и займемся.
