Wi-Fi реле Sonoff: принцип работы, виды и схема подключения

О товаре

Простое и удобное в использовании радиореле с Wi-Fi позволит легко управлять электрическими приборами и объединить их в одну единую сеть. При подключении Sonoff к маршрутиризатору (роутеру) с выходом в интернет возможно осуществлять удаленное управление бытовыми электроприборами через мобильное приложение eWeLink. В версии продукта Sonoff RF вы сможете управлять включением/выключением приборов с помощью радиобрелока.

При подключении Sonoff через Wi-Fi роутер к интернету, он отправляет данные на облачную платформу глобального сервера Amazon AWS. Через него и происходит управление устройством из любой точки мира, где есть доступ в интернет. Это доступно для любого из новых продуктов Sonoff, включая уже существующие. Не требует обновления оборудования или программного обеспечения. Просто войдите в свою учетную запись eWeLink с приложением Amazon Alexa и они отлично будут работать вместе.

Подключение (принцип подключения подходит для всех Sonoff)

1. Отключите питание устройства, которым собираетесь управлять. Подключите реле по схеме, как показано ниже:

2. Настройте работу с радиобрелком, запрограммировав его на реле. Дважды нажмите на кнопку «SET», загорится и начнет мигать красный светодиодный индикатор. На радиобрелке нажмите и удерживаете любую из кнопок A, B, C или D в течении нескольких секунд. Если вы запрограммировали кнопку A, то с помощью нее вы можете включать или выключать реле.

Для отмены программирования брелка нажмите на кнопку «SET» три раза. Если коротко нажать на кнопку «SET» один раз, то она станет кнопкой включения или выключения реле, т.е. нажатием на эту кнопку вы можете управлять включением или выключением реле.

3. Настройка радиореле:

Короткое нажатие переключает состояние выключателя (вкл/выкл);
Длительное удержание переводит в режим «сопряжения» через Wi-Fi;
Двойное короткое нажатие в состоянии «включено» запускает обучение команде радиопульта;
Тройное короткое нажатие в состоянии «включено» позволяет «забыть» радиопульт.

Подключение оптрона к Itead Sonoff TH

Как оказалось, оптрон с aliexpress идеально подходит под реле от Itead. Такое чувство, что они даже созданы друг для друга

Высоковольтные контакты оптрона припаял снизу к контактам нуля и земли (она для вентилятора не используется), а питание и данные подсоединил к VCC, GND и RX на предварительно припаянной гребенке. Тут опять все идеально подошло, даже провода не пришлось перекрещивать. Вид снизу:

После этого можно обратно закрыть корпусом и подсоединить к вентилятору. Контакты реле будут использоваться так (слева направо): L out — выход фазы на вентилятор E — вход фазы от выключателя L in — вход постоянной фазы N — вход нуля N — выход нуля на вентилятор

Принцип действия и настройка

В основе всех (по непроверенным данным почти всех) Wi-Fi реле Sonoff лежит микроконтроллер ESP8266 который и обеспечивает подключение к беспроводной сети. Кроме него на плате размещено силовое реле, блок питания и клеммники. В интернете есть описание, коды и схемы для самостоятельной сборки устройства, но рациональность и стоимость этой затеи сомнительна.

Алгоритм работы такой:

Wi-Fi реле Sonoff подключается к вашему роутеру и связывается с сервером-облаком. Вы подключаетесь к интернету со смартфона и управляете электроприборами. Можно управлять прибором и в «местном» режиме, нажав на клавишу на его корпусе. И благодаря простейшей схеме подключения домашняя автоматизация не требует глубоких знаний электротехники.

Разберемся, как подключить Сонофф к смартфону, это несложно. Для подключения вам нужно:

Скачать приложение eWeLink с Appstore или Play Market.
Зарегистрироваться в нём.
Подать питание на устройство, при этом нужно нажать и долго держать кнопку на корпусе реле (или другом подключаемом устройстве из этого семейства).
Когда начнёт моргать светодиодный индикатор — отпустите клавишу.
Нажать в приложении на значок поиска устройств.
Указать параметры беспроводного подключения.
Назначить имя устройства и использовать со смартфона или нажатием на кнопку на самом Sonoff’е.

Беспроводное управление без интернета работает на моделях RF и Basic

Всё достаточно просто, такая работа позволяет осуществлять управление приборами с любой точки мира, ведь связь происходит именно через интернет, а не локальную сеть. На тематических форумах есть описание как отвязать всю продукцию «сонофф» от облака и заставить работать по сети без интернета.

Описание системы

Sonoff – это бренд компании ITEAD. Под ним выпускаются устройства «умного дома» и устройства автоматизации. Все они работают на базе беспроводных модулей и поддерживают удаленное управление через специальное приложение под названием eWeLink. Управление осуществляется через сервера компании.

Под брендом Sonoff производятся недорогие модули, такие как реле, выключатели и розетки, управляемые от смартфона и поддерживающие подключение к домашней беспроводной сети через коммутаторы и маршрутизаторы.

Реле с дистанционным управлением от компании ITEAD с интеграцией в разные экосистемы умного дома носит название Wi-fi реле Sonoff. Простые модели управляются только по Wi-fi, а более продвинутые могут управляться по радио каналу.

Особенностью устройств является то, что они интегрируются в экосистему умного дома и могут работать с сервисами и системами Google Home, Nest, а также Amazon Alexa.

Внешний вид устройства отличается эстетичностью, поэтому они идеально вписываются в любой интерьер.

Обратите внимание! Сейчас на отечественном рынке реализуется две разновидности Wi-fi реле Sonoff, в оранжевых и голубых упаковках. Их основное отличие заключается в том, что голубые упаковки заказываются из Китая, а оранжевые являются продукцией для нашего рынка

Самостоятельная прошивка Wi-Fi модуля

Приоткроем занавес и заглянем на внутренности модуля.

Сердце модуля чип ESP8266 от компании Espressif. Это означает что мы можем создавать прошивки для платы самостоятельно:

Настройка железа

На борту Wi-Fi розетки отсутствует USB-порт, зато присутствуют луженые отверстия UART-интерфейса.

Припаяйте контактные колодки в посадочные места на плате Wi-Fi модуля.
Соедините Sonoff Basic с USB-UART преобразователем.
Переведите модуль в режим программирования.
Необходимо каждый раз выполнять перед прошивкой модуля.
1. Отключите питание модуля;
2. Зажмите системную кнопку;
3. Подключите питание к модулю;
4. Отпустите системную кнопку.
Железо готово, теперь приступайте к программной части.

Резервное копирование заводской прошивки

Каждая модель Sonoff Bacic имеет уникальный , который используется в родной прошивке модуля. Из-за этого невозможно считать заводскую прошивку с одной Wi-Fi розетки и записать её в другую. Рекомендуем сделать резервное копирование заводской прошивки, если после экспериментов с прошивкой решите вернуться к заводским настройкам.

Программирование на C++

Для начала работы с платформой ESP на языке C++ скачайте и установите на компьютер интегрированную среду разработки Arduino — Arduino IDE.
По умолчанию среда Arduino IDE настроена только на AVR-платы. Для чипа ESP8266, который установлен на Wi-Fi розетке, добавьте в менеджере плат .
В Arduino IDE выполните настройки:
1. Инструменты
  Плата выберите ;
2. Инструменты
  Flash Mode выберите ;
3. Инструменты
  Flash Size выберите .

Теперь модуль Sonoff Basic готов к программированию через Arduino IDE.

Программирование на JavaScript

Для старта с Sonoff Basic на языке JavaScript скачайте и установите интегрированную среду разработки — Espruino Web IDE.
Установите прошивку интерпретатора JavaScript на ESP8266.

Теперь Wi-Fi модуль готов к программированию через Espruino Web IDE.

Восстановление стандартной прошивки

После самостоятельной прошивки Wi-Fi розетки может понадобиться восстановить заводскую прошивку. Для этого воспользуйтесь утилитой Flash Download Tool.

Преимущества и недостатки

Выключатель света с дистанционным управлением — это удобно, современно и практично. Преимущества данного класса устройств:

простая установка. Нет нужды демонтировать отделку, делать штробление и тянуть дополнительную проводку;
централизованный контроль над всеми источниками света в пределах досягаемости с одного выключателя, пульта или компьютера/телефона/планшета;
возможность дистанционного управления, в том числе из-за пределов комнаты/здания;
высокая эксплуатационная безопасность. Все приборы потребляют минимальный ток и не опасны даже в случае некорректного использования или поломки;
для самых многофункциональных моделей — дополнительные возможности: работа по расписанию и триггерам, удаленный доступ, интеграция в «умный дом».

Но есть и недостатки:

гаджеты на батарейках нуждаются в регулярной их замене;
если используется схема подсоединения по Wi-Fi, канал весьма чувствителен к качеству связи. Слабый сигнал или высокий уровень помех (например, забитый эфир со множеством Wi-Fi гаджетов) способен серьезно затруднить работу устройства и вызвать многочисленные «глюки», вплоть до полной неработоспособности.

Настройка работы через интернет

Чтобы настроить работу устройства через интернет, необходимо следовать инструкции:

Скачать и установить приложение для устройств.
После установки пройти регистрацию, при этом телефон обязательно должен быть подключен к интернету.
После регистрации на электронную почту придет пароль, который необходимо ввести в соответствующую строку.
Ввести пароль для входа в будущий аккаунт.
Зайти в приложение eWeLink и нажать синюю круглую кнопку с плюсом.
Следующим этапом является сопряжение роутера и реле с помощью длительного удержания кнопки на корпусе выключателя.
Поставить галочку на первом режиме подключения и нажать «Далее».
Из списка надо выбрать соответствующую сеть wifi и ввести пароль от нее.
Чтобы не вводить каждый раз пароль, требуется поставить галочку «Запомнить пароль» и нажать «Далее», чтобы начался поиск устройства и его регистрация.
Как только произойдет успешное сопряжение, устройство в автоматическом режиме передаст данные на облако, и появится возможность управлять им через интернет.

Обратите внимание! Когда устройство находится онлайн, на нем будет гореть зеленый светодиод. Как только связь с интернетом или роутером будет утеряна, светодиод начнет мигать

Если sonoff th16 не подключается к wifi, то в первую очередь необходимо обратить внимание на светодиод и проверить наличие интернет-соединения. Аналогичные действия нужно выполнить, когда выключатели sonoff не подключаются к wi fi

Немного об облаке

Но все же без Интернета управлять реле вы не сможете, т.к. управление идет не через локальную сеть, а через сеть Интернет, т.е. то самое китайское облако, про которое мы упоминали выше

И не важно, управление идет через Wi-Fi или через Интернет, обращение при управлении всегда идет через облако, а для доступа к облаку нужен доступ в Интернет

Кстати, если вам необходимо аналогичное устройство, но с дополнительной функцией радиоуправления с пульта, то можно заказать реле Sonoff версии RF.

Если вы хотите управлять нагрузкой там, где нет вообще сети Интернет, то можно воспользоваться реле Sonoff версии G1 (GSM/GPRS с поддержкой SIM-карты). Также у данного производителя имеются в наличии реле с датчиками температур и влажности Sonoff ТН10 / ТН16 и двухканальные (для управления двумя независимыми нагрузками) реле Sonoff Dual.

Если статья была вам полезна, то поделитесь ей со своими друзьями.

Инструкция по настройке Wi-Fi

Далее будут даны более исчерпывающие инструкции настройки реле при подключении напрямую к смартфону и через общий роутер.

Режим работы 1 — смартфон подключается к модулю напрямую

Первым делом требуется запустить программу USR-TCP232-Test-V1.3 и выполнить следующие команды:

AT+CWMODE=2 — выбор режима ТД;
AT+RST — перезапуск;
AT+CIPMUX=1 — установка нескольких соединений;
AT+CIPSERVER=1,8080 — настройка сервера TCP и установка номера порта;
AT+CIFSR — просмотр адреса IP для режима Точки доступа;
AT+CIOBAUD=9600 — установка скорости передачи порта на 9600 бод.

После этого нужно подключиться к точке доступа со смартфона и скачать в PlayMarket софт EasyTCP_20 для Android. Запустить ее и нажать Connect, введя адрес устройства и номер его порта. После этого в блоках могут создаваться команды, которые будут отправляться на реле.

Режим работы 2 — смартфон и модуль WiFi подключены к одному маршрутизатору

Для этого также требуется запустить первую утилиту и выполнить следующие команды:

T+CWMODE=1 — выбор режима клиента;
AT+RST — перезапуск;
AT+CWJAP=<ssid>,<password> — настройка подключения к маршрутизатору;
AT+CIPMUX=1 — установка нескольких соединений несколько соединений;
AT+CIPSERVER=1,8080 — настройка сервера TCP и установка номера порта;
AT+CIOBAUD=9600 — установка скорости передачи порта на 9600 бод.

Далее требуется подключиться со смарт телефона к сети Wifi роутера и воспользоваться все тем же приложением EasyTCP_20, чтобы начать управление вай фай реле.

Таким образом, WiFi релейный модуль — действительно полезная вещь для создания автоматизированных домашних решений, одним из которых может стать даже «умный дом» на Wifi реле. Именно благодаря своей низкой цене и простоте это устройства получили свою заслуженную популярность.

Что это такое

Wi-fi реле Sonoff – это реле с дистанционным управлением от компании ITEAD с интеграцией в разные экосистемы умного дома. В простых моделях управление осуществляется только по Wi-Fi, а в продвинутых есть управление по радио каналу с частотой 433 мГц. Кроме ручного управления вы можете установить работу по таймеру или использовать датчики. Об этом поговорим ниже.

Кроме Wi-Fi реле у этого производителя есть и патроны для ламп (Slampher), сенсорные выключатели и розетки — всё с дистанционным управлением, что позволяет автоматизировать некоторые устройства с их помощью и без вмешательства во внутреннюю схему.

Особенностью Wi-Fi реле Sonoff является то, что они интегрируются в экосистему умного дома ITEAD IoT System, а также могут работать с такими системами и сервисами, как:

Google Home;
Google Nest;
Amazon Alexa.

По умолчанию устройства управляются через приложение eWeLink, его вы можете скачать с маркетов приложений для Apple и Android.

Внешний вид устройства аскетичен. В базовой версии у вас есть два контакта «Input» для подключения питания 220В, и 2 контакта «Output» к которым подключается нагрузка, на них во включенном состоянии появляется те же 220В.

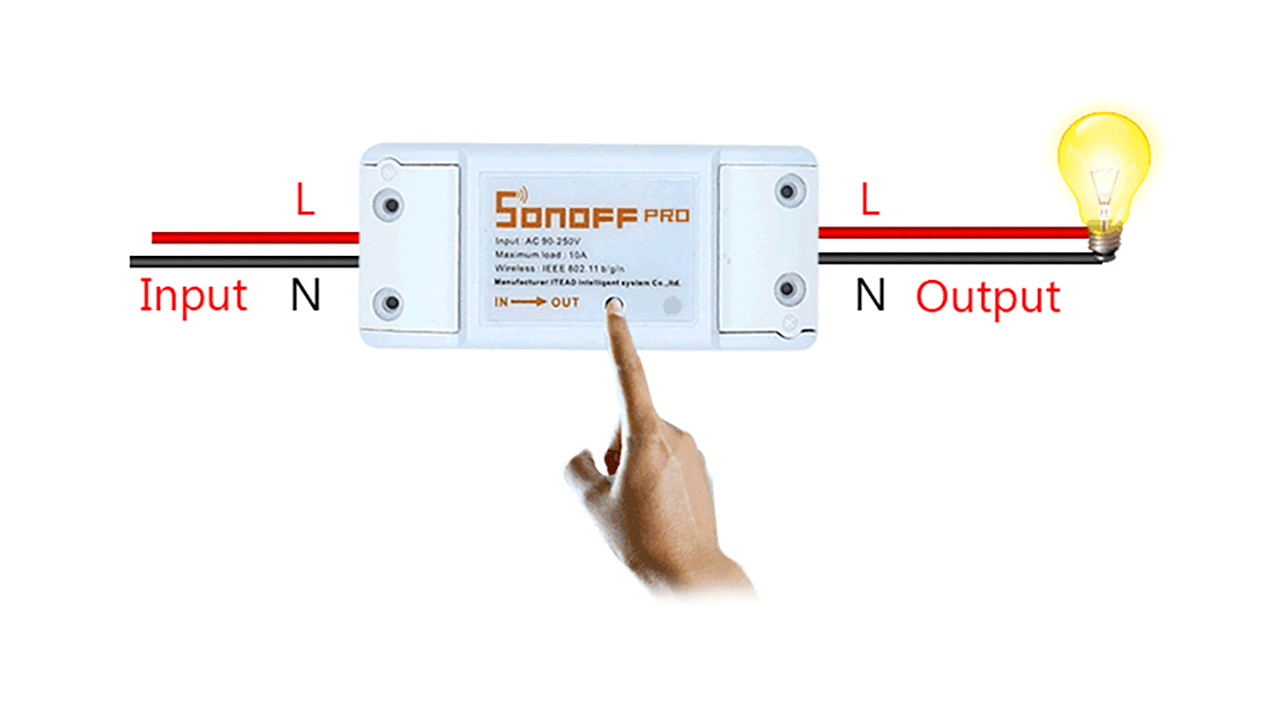

Стандартная схема подключения изображена ниже. Провода подключаются винтовыми или зажимными клеммниками, в зависимости от модели.

На момент написания статьи на отечественном рынке можно встретить Wi-Fi реле Sonoff в голубых и оранжевых упаковках. Голубые — заказаны преимущественно с Китая. Оранжевые упаковки — это продукция для нашего рынка, к названию добавлены и слова «World On». Sonoff World On – это своего рода локализация прибора от компании ITEAD.

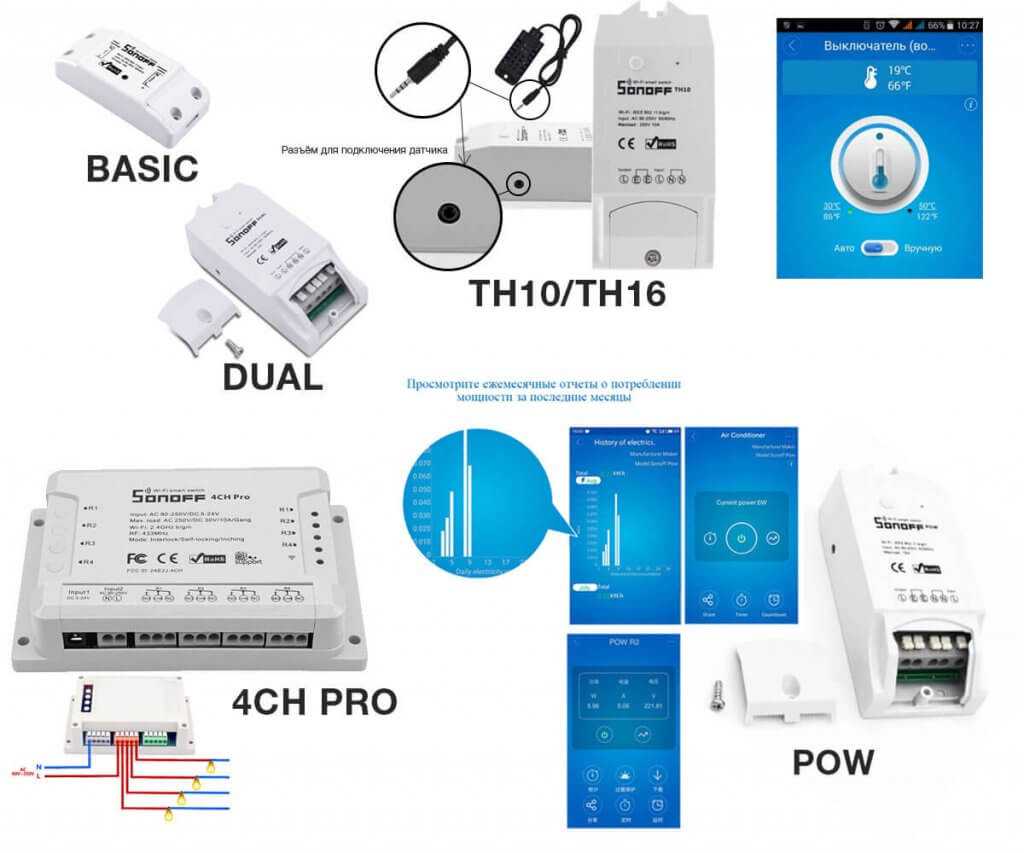

Модельный ряд

Вот мы и разобрались как работает умное реле Sonoff, перейдем к обзору предложенных решений. Ко дню написания статьи, на официальном сайте компании насчитывается 9 моделей вай-фай релюшек и 9 моделей другой умной продукции: розетки, выключатели, лампы, патроны. Рассмотрим, какими они бывают и характеристики некоторых из них:

Basic 10A — простейшая модель, реле рассчитано на ток до 10А, максимальная нагрузка — 2.2 кВт. Работает в диапазоне напряжений 90-250В, по стандарту беспроводной связи 802.11 b/g/n, температура эксплуатации от 0°С до 40°С, Размеры корпуса: 88*38*23мм.
RF — отличительная особенность: поддержка дистанционного управления по радиопульту 433MHz (в комплект не входит, можно привязать любой).
Dual — отличается от характеристик предыдущей лишь наличием двух каналов. То есть вы сможете управлять двумя нагрузками с одного устройства, но сколько можно подключить при этом? Максимальный ток для одного устройства 10А и мощность 2200 Вт, а для двух суммарно 16А и 3500 Вт, Размеры корпуса: 114*52*32мм.
TH10/TH-16 — модели с датчиком температуры и влажности: DHT11, AM2301, DS18B20 (только температура). Они подключаются к разъёму 3.5 мм на боковой панели. TH10 отличается от TH16 максимальным током нагрузки — 10 и 16 ампер соответственно.
POW 16А, основное отличие — возможность мониторинга мощности потребляемой нагрузкой. Это особо актуально при использовании для управления обогревателем, ток нагрузки до 16А. С возможностью отображения дневных и ежемесячных отчетов. Размеры корпуса: 114*52*32мм. В версии POWR2, возможно просматривать потребляемый ток и какое напряжение в сети.
4ch PRO — самый большой по размерам вариант в линейке. Основной особенностью в характеристиках управлять 4-мя каналами потребителей с мощностью 2200Вт, то есть 10А на канал. Размер: 145*90*40мм. Предназначен для монтажа в электрощит на din-рейку и занимает 8 модулей.

Стоимость самого простого реле на момент написания статьи – 3.5 доллара, а самого дорогого – 20 долларов. Сколько можно подключить приборов к одному Wi-Fi реле Sonoff, как вы можете убедиться, зависит не только от потребляемого тока, но и от количества каналов
