Общая схема подключения к водопроводу

Подключение бойлера к водопроводу из любого вида труб проводится по одной общей схеме.

Подача холодной воды (сверху вниз):

Монтаж «американки» к патрубку подачи воды бойлера – один из самых простых и надежных вариантов подключения бойлера. В случае необходимости демонтажа водонагревателя, отсоединить его от водопровода можно за несколько минут.
Монтаж латунного тройника с краном для слива воды. Эта деталь не является обязательным условием при подключении бойлера. Но для удобства спуска воды из бойлера – это отличный и долговечный вариант.
Монтаж системы безопасности – обязательное условие подключения бойлера к водопроводу. Система включает в себя:

Схема подачи воды в бойлер

обратный клапан – предотвратит отток горячей воды из бойлера в случае падения напора подачи холодной воды или ее полного отсутствия;
предохранительный клапан – в случае повышения давления внутри резервуара бойлера, через этот клапан автоматически сбрасывается излишек воды для снижения внутреннего давления.

Внимание! Система безопасности в комплекте водонагревателя не всегда надежная. Чтобы обезопасить себя от неприятностей, приобретите надежный обратный и «срывной» клапан.

Важность системы безопасности сложно переоценить

Так отсутствие обратного клапана в случае отключения подачи воды (например, ремонт магистрали) приведет к опустошению бака. При этом тэны будут все так же греть, что приведет к выходу их из строя

Важность системы безопасности сложно переоценить. Так отсутствие обратного клапана в случае отключения подачи воды (например, ремонт магистрали) приведет к опустошению бака

При этом тэны будут все так же греть, что приведет к выходу их из строя.

Предохранительный клапан не менее важен в системе. Допустим, в бойлере вышел из строя термостат. В этом случае тэны не будут автоматически отключаться и температура воды в баке может дойти до 100º. Давление в баке будет стремительно расти, что в итоге приведет к взрыву бойлера.

Предохранительный клапан в системе

В случае подачи в водопровод некачественной, жесткой воды после запорного крана необходим монтаж очистительного фильтра. Наличие его убережет емкость бойлера от накипи и отложений водного камня, что значительно продлит срок его службы.
Монтаж запорного крана. Его назначение – перекрыть подачу воду в бойлер при его обслуживании или ремонте, при этом вода в другие точки будет подаваться.
В случае когда напор в водопроводе «скачет» опытные мастера рекомендуют устанавливать редуктор давления. Если он уже установлен на вводе воды в дом или квартиру, дублировать монтаж не нужно.
Врезка тройника в имеющуюся трубу подачи холодной воды.

Выпуск горячей воды (сверху вниз):

Монтаж муфты-«американки» на патрубок горячей воды бойлера.
Монтаж шарового крана для возможности спуска воды из бойлера (если такой кран уже установлен в другом месте, необходимости дублировать его нет).
Врезка в разводку горячей воды по квартире или дому.

Врезка в металлопластиковую трубу. Самый простой способ врезки. В нужном месте труба рассекается резаком и посредством подходящих фитингов на нее монтируется тройник, от которого и будет подаваться холодная вода в бойлер. Металлопластиковые трубы уже теряют свою популярность. Внешне они выглядят не очень эстетично, да и срок службы их не слишком велик.

Врезка в полипропиленовую трубу. Такая врезка более трудоемкая и затратная, но, в то же время, самая надежная. Тройник с муфтой-«американкой» для подключения монтируется с помощью специального паяльника. Вырезав фрагмент трубы в нужном месте специальными ножницами, необходимо выдержать соосность двух ее частей. В противном случае впаять тройник не удастся.

Схема подключения бойлера к водопроводу

Врезка в металлическую трубу. Такая врезка потребует определенных навыков работы со сгонами и муфтами. Если есть возможность нарезать на обрезанной трубе резьбу, тройник устанавливается посредством обычного сантехнического сгона или муфты. Если металлические трубы расположены так, что применить плошку для нарезки резьбы не получится, прибегают к использованию специального хомута с резьбовым отводом, в народе – «вампир». Порядок работы с «вампиром»:

Металлическую трубу нужно тщательно зачистить от старой краски.
В месте врезки в трубе просверлить отверстие. Диаметр отверстия в трубе должен соответствовать отверстию в муфте.
Муфта-«вампир» монтируется на металлическую трубу через резиновую прокладку и фиксируется болтами муфты. Отверстия в трубе и муфте должны совпадать.

Внимание! Большое отверстие, рассверленное в трубе, нарушит прочностные характеристики трубы; маленькое – через короткое время засорится грязью.

Овальный фланец

Если у Вас более новый водонагреватель, то его конструкция будет отличаться. ТЭН в этом случае можно извлечь, открутив прижимную планку. Особенность разборки корпуса такой модели заключается в том, что ни в коем случае нельзя разбирать бойлер, перевернув его вверх дном, как показывает «горе-мастер» на этом видео:

Так делать нельзя!

https://youtube.com/watch?v=dd6WbPMb8-s

Вы сами видите, что после разборки нагревательный элемент упал внутрь емкости, которая покрытая эмалью, чтобы бак не ржавел изнутри. Само собой, при ударе металла об металл может повредиться и ТЭН и внутреннее покрытие водонагревателя, которое невозможно будет отремонтировать самостоятельно.

Исходя из этого, чтобы разобрать накопительный водонагреватель с овальным фланцем необходимо делать все не снимая бойлер. Сборка изделия осуществляется в обратном порядке.

В каких случаях необходимо разбирать бойлер

Схема обвязки газового котла.

Магниевый анод в бойлере, применяемый в качестве катализатора для защиты от коррозии стенок бака и агрессивных воздействий на нагревательное устройство, необходимо периодически менять.

Срок службы анода зависит от качества воды, используемой в бойлере (рекомендуется устанавливать на трубку подачи холодной воды специальный фильтр), рабочей температуры воды, степени интенсивности эксплуатации водонагревателя.

Стандартный срок использования магниевого анода, указываемый в инструкции по эксплуатации бойлера, не превышает 6 месяцев. При использовании бойлера в щадящем режиме магниевый анод может прослужить без замены 1-1,5 года.

Вместе с заменой анода в качестве профилактики водонагревателя необходимо тщательно очистить внутреннее пространство бака от накипи и вымыть стенки.

Нагревательный элемент также необходимо почистить с помощью специальных химических средств или обычной металлической губкой для посуды.

Как правило, выходит из строя нагревательный элемент.

Схема подключения бойлера к сети.

Если вода из бойлера имеет неприятный запах, желтый или коричневатый оттенок — это свидетельствует о коррозии и засорении бака. О том же свидетельствует факт слишком долгого нагревания воды, появления громких посторонних звуков во время работы нагревательного элемента.

Необходимо немедленно разобрать бойлер, определиться с неисправностью и устранить ее. В любом случае следует тщательно промыть бойлер и убедиться в чистоте как стен накопительного бака, так и ТЭНа.

При наличии течи в бойлере необходимо убедиться в надежности резиновой гидроизолирующей прокладки. При необходимости прокладку следует поменять.

Если же течь возникла в результате разгерметизации самого накопительного бака, такую поломку устранить своими руками не представляется возможным. Это может быть заводской брак — тогда бойлер должен быть заменен согласно гарантийным договоренностям.

Иногда в результате неправильной эксплуатации бойлера могут проржаветь стенки накопительного бака. В этом случае процедура замены накопительного бака может стоить дороже нового водонагревателя.

Подключение к трубе водопровода

Для подключения водонагревателя к ХВС и ГВС потребуются:

гаечные ключи (лучше взять пару разводных);
ФУМ-лента;
тройники для врезки в имеющиеся трубопроводы;
два запорных вентиля;
предохранительный и обратный клапана;
пластиковые трубы либо шланги в металлической оплетке;
труборез и паяльник для пластика либо соответствующие фитинги;

Процесс подключения бойлера к водопроводам сводится к подсоединению двух труб (ввода с холодной и выпуска с горячей водой) к патрубкам с резьбой на корпусе нагревателя. И основной момент здесь – правильная врезка тройников под эти отводы в имеющийся трубопровод водоснабжения.

Порядок подключения бойлера к потребителям горячей воды

Врезка в трубу из металлопластика

Если водопровод сделан из металлопластиковых труб, то потребуются компрессионные либо напрессовочные пресс-фитинги. С первыми при подключении водонагревателя проще работать, нужно затягивать гайки ключами. А вторые более надежны, но образуют неразъемное соединение.

Для монтажа тройника нужно будет вырезать на трубопроводе участок соответствующего размера. Для этого лучше воспользоваться труборезом, но можно взять и ножовку по металлу с мелкими зубьями. Только надо следить, чтобы алюминиевый слой металлопластика потом не выступал на срезанном крае. Фольгу может затянуть внутрь трубы, из-за чего последняя окажется заужена.

Схема подключения бойлера и расходные материалы

Полипропилена

Если необходимо подключить бойлер к водопроводу, сделанному из полипропиленовых труб, то потребуется паяльник. Разрез делается так же, как в случае с металлопластиком. Затем тройник нагревается с одной стороны и припаивается к трубе, а потом осуществляется пайка второго его конца. Сбоку остается свободный конец с резьбой для подключения отвода с водонагревателя.

Варианты схем подачи воды через бойлер

Стальные трубы

Со стальными трубами придется повозиться. Здесь необходимо либо браться за болгарку и потом нарезать резьбу для подсоединения тройника плашкой или клуппом, либо установить накладной хомут («вампир», тройник-обойма) и просверлить трубопровод.

Первый вариант подключения водонагревателя к водопроводу сложнее в монтаже и надежнее в эксплуатации, а второй – более быстрый и простой, но не столь долговечный.
Но здесь как подключить слив стиральной машины к канализации – можно просто повесить дренажный шланг на ванну, а можно установить тройник с боковым отводом. Во втором случае надежность будет на порядок выше.

Со стальными водопроводными трубами все во многом схоже. Однако и вставленный тройник, и накладной хомут дают приблизительно одинаковый результат. При этом если опыта работы болгаркой нет, то лучше воспользоваться вторым вариантом.

Стальные трубы непросто подключить, поэтому чаще этот вариант подключения к бойлеру для промышленных нужд или интенсивного использования

Как установить проточный напорный водонагреватель

1. Приготовьте инструменты и материалы

Водонагреватель;
перфоратор или ударная дрель;
сверло по бетону;
сверло по керамике;
уровень;
молоток;
гаечные ключи;
отвёртка;
рулетка;
карандаш;
дюбели или шурупы;
ФУМ-лента;
2 гибких шланга;
2 тройника диаметром ½ дюйма;
2 крана Ду15;
кабель ПВС 3 × 4;
дифавтомат 25 А.

2. Выберите место установки

В отличие от компактных безнапорных моделей, напорные проточники способны обеспечить горячей водой сразу несколько точек. Их можно устанавливать в любом месте, исходя из возможности подключения к водопроводу, но лучше ближе к прибору, где горячей водой будут пользоваться чаще всего.

В условиях квартиры для этого подходит пространство под мойкой, в нише с коммуникациями в санузле или просто на одной из стен рядом с трубами холодной и горячей воды. Главное — исключить попадание брызг на корпус и обеспечить свободный доступ к нему на случай ремонта.

3. Закрепите водонагреватель

YouTube-канал Clage Russia

Используя шаблон из комплекта, разметьте и просверлите перфоратором отверстия для крепления водонагревателя. Вставьте в них дюбели и надёжно зафиксируйте проточник на стене с помощью шурупов. Проверьте уровнем, что прибор установлен ровно по горизонтали и вертикали.

В некоторых моделях сначала придётся снять переднюю панель, чтобы установить водонагреватель на монтажную планку. После подключения к водопроводу и электричеству её нужно будет вернуть на место.

4. Подключитесь к водопроводу

Как и бойлеру, напорному проточному водонагревателю нужно подать на вход холодную воду сразу от стояка или любого места квартирой разводки, а к выходу подключить гибкий шланг для соединения с линией горячей воды за краном стояка ГВС.

Установите на штуцеры проточника шаровые краны для отключения прибора при необходимости. Уплотните резьбу с помощью ФУМ-ленты. На трубы холодной и горячей воды поставьте тройники и соедините их выходы с соответствующими кранами на водонагревателе гибкой подводкой.

5. Подключитесь к электросети

YouTube-канал Clage Russia

Первым делом убедитесь, что выделенной на квартиру мощности достаточно для работы выбранного водонагревателя. Её должно хватать с запасом, иначе при нагреве воды будут отключаться автоматы.

Из-за большой мощности напорные проточники обычно подключаются не в розетку, а сразу к электрощиту через дифавтомат соответствующего току номинала. При этом используется трёхжильный кабель сечением 4 или 6 мм².

6. Сделайте пробный запуск

Закройте кран на стояке горячей воды и откройте запорные вентили на водонагревателе. Включите горячую воду на ближайшем смесителе и подождите несколько секунд, пока она не потечёт стабильным потоком без рывков.

Подайте питание на автоматический выключатель водонагревателя и активируйте нагрев. Откройте горячую воду и убедитесь, что всё работает.

https://www.asutpp.ru/podklyuchenie-vodonagrevatelya.html
https://stoki.guru/santehnika/boylery-i-vodonagrevateli/ustanovka-vodonagrevatelya-svoimi-rukami-osobennosti-i-video.html
https://lifehacker.ru/ustanovka-vodonagrevatelya/

Особенности монтажа

Решая, как установить и подсоединить к водопроводу водонагревательный бойлер, учитывают следующие рекомендации:

По правилам установки водонагревателей, трубы горячей воды должны поступать к сантехническим приборам в тепловой изоляции с толщиной оболочки не менее 20 мм, коэффициент ее теплопроводности не должен превышать показатель в 0,035 Вт/м2. Выполнение данного условия снижает теплопотери в магистрали, экономит электроэнергию и соответственно финансовые средства потребителя.
Так же желательно присутствие изоляции и на металлических трубах из стали, нержавейки или меди в линии холодного водоснабжения (ХВС). Основное назначение теплоизоляции на трубопроводе подачи холодной воды – препятствие образованию конденсата, вызывающего появление плесени и грибка, коррозии.

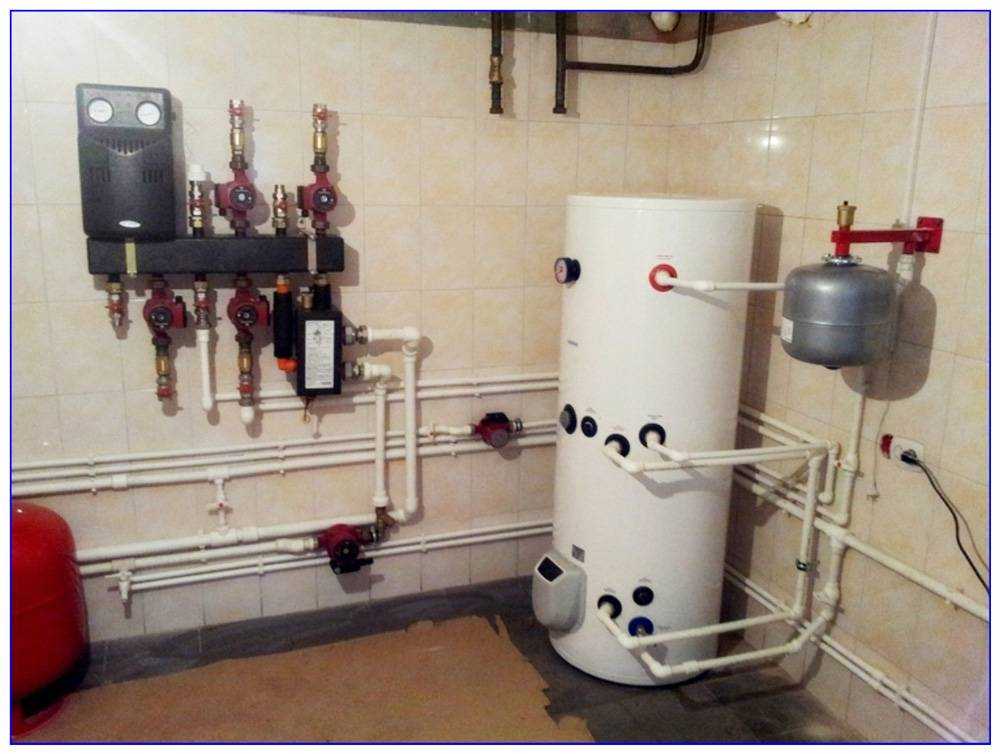

Рис. 14 Бойлер косвенного нагрева в индивидуальном доме

Распространенная неисправность многих бойлеров – утечка воды через боковой штуцер предохранительного спускного клапана, вызванная высоким давлением в водопроводной магистрали (встречается на первых этажах многоквартирных высотных домов). Обычно воду отводят в канализацию при помощи гибкой подводки, закрепленной на боковом штуцере, что не всегда удобно. Один из вариантов избежать монтажа мешающего шланга – установка на бройлер расширительного бака, компенсирующего перепады давления.
Как правило, расширительный бак ставят на бойлеры косвенного нагрева или резервуары значительной емкости с большим количеством воды, где небольшие температурные колебания вызывают существенное перепады давления.
При монтаже бойлеров следует подбирать кабель электропитания с термостойкой изоляцией, в электрической цепи обязательно наличие заземляющего контура. Система электропитания водонагревателя должна иметь устройство защитного отключения УЗО.
При эксплуатации мощных бойлеров энергопотреблением свыше 5 кВт, их запитывают трехжильным медным проводом большого сечения (2 – 2,5 мм2) от щитка, проводя отдельную электрическую линию, наиболее часто используемые марки электрокабеля – ВВГ 3х2,5-380, ППВ 3х2,5-380.
Для увеличения срока службы ТЭНов водонагревателей в системе водоснабжения устанавливают магнитный фильтр, препятствующий отложению солей металлов на поверхности нагревательного элемента.

Рис. 15 Подключение типового бойлера к электрической сети

Важные нюансы установки

Где предпочтительнее устанавливать электрический бойлер, и какие условия должны выполняться для правильной и безопасной эксплуатации прибора:

К бойлеру и узлам управления прибором нужен свободный доступ для ремонта или профилактики узлов.
Крепить бойлер можно только на несущую стену или перегородку, которая может выдержать двойную нагрузку по весу. Приблизительно это выглядит так – если бойлер имеет 100-литровый резервуар, то стена должна выдерживать минимум 200 кг веса.
Электропроводка помещения должна выдерживать полную нагрузку, поэтому если квартира старая, проще проложить новый мощный кабель до бойлера, обязательно с проводом заземления. Как пример – для водонагревателя мощностью 2 кВт нужен медный провод сечением 2,5 мм2, или алюминиевый сечением 3,5 мм2.
Водопроводные трубы должны быть в хорошем состоянии – если это условие вызывает у вас сомнения, лучше поменять трубы сразу, смонтировав металлопластиковый трубопровод.

Схема разводки труб от бойлера к приборам-потребителям.

Перед тем, как начнется установка бойлера своими руками, запаситесь необходимым инструментом и материалом:

Перфоратор с буром диаметром 10 мм, рулетка, ножницы для обрезания металлопластиковых труб или болгарка.
Гаечный ключ 24 х 27, 19 х 22, газовый или разводной ключ.
Отвертка плоская и крестовая, плоскогубцы и кусачки.
Промасленная пакля, монтажная паста или FUM лента.
Вентили запорные. Один — для накопительного бойлера и 2 штуки — для проточного.
Несколько тройников ½ дюйма диаметром – зависит от типа бойлера. Возможно, понадобятся переходники с ½ на ¾ дюйма.
Гибкие армированные шланги.
Труба металлопластиковая – длина трубопровода рассчитывается на месте.

Если нужно заменить электропроводку или проложить новую силовую линию, то нужен будет:

Трехжильный кабель, гофрированный шланг.
Автоматический выключатель или электрическая розетка.

Теперь можно устанавливать бойлер и монтировать трубы и запорную арматуру.

Удаляем накипь

Если бойлер не нагревает воду до нужной температуры, но все же шумит при включении, значит, на ТЭНе образовалась накипь, которую нужно самому почистить. Сделать это не сложно, необходимо всего лишь отключить технику от сети, слить воду с бака и разобрать корпус, чтобы извлечь нагревательный элемент. С отключением вилки из розетки сложностей у Вас не возникнет, а вот слив воды может немного затруднить ремонт. Сразу же рекомендуем просмотреть видео урок, в котором показываются простой метод решения данной трудности:

Мастер класс по сливу воды

После того, как Вы опустошите бак, необходимо будет выполнить разборку бойлера своими руками. Для этого аккуратно отсоедините все фастоны, подключенные к термостату и открутите болты, которых, как правило, 6 штук.

Во время извлечения ТЭНа выльется еще немного воды, которая осталась в резервуаре. Сам нагревательный элемент рекомендуется сразу же почистить, пока он мокрый и отложения накипи не отвердели. Для чистки рекомендуем использовать специальные средства, которые можно разбрызгать на нагреватель. Через некоторое время отложения без усилий счищаются деревянной лопаткой либо даже тупым ножом. Также для ремонта можно прокипятить ТЭН в ведре с добавлением специальной кислоты в воду, что эффективно позволит решить проблему. Чтобы уже наверняка избавиться от накипи, советуем мелкозернистой наждачной бумагой («шкуркой») зачистить трубки до металлического цвета.

Одновременно с ремонтом бойлера, который долго либо слабо греет воду, рекомендуется заменить магниевый анод, который защищает бак от коррозии. Для этого демонтируйте изношенный стержень и приобретите точно такой же, чтобы выполнить замену своими руками!

Чистка от накипи в домашних условиях

После этого нужно собрать бойлер в обратном порядке и проверить, получилось ли отремонтировать слабый нагрев воды. Не забывайте, что первым делом Вы должны залить бак полностью водой, после чего уже подключить вилку к электросети и выполнить запуск.

Обращаем Ваше внимание на то, что бывает ситуация, когда бойлер не греет воду, потому что нагреватель пробит. В этом случае самостоятельный ремонт заключается в том, что его нужно прозвонить мультиметром, установив режим измерения сопротивления

Об это мы как раз и расскажем ниже!

Что лучше выбрать

В первую очередь выбор устройства зависит от количества свободного места и потребление на семью. Также разнится схема подключения водонагревателей и требования к проводке.

Накопительный

Электрические накопительные водонагреватели способны обеспечить всю квартиру горячей водой, что осуществляется за счет вместительного бака.

Эти бойлеры наиболее распространены в квартирах, они не требуется улучшение проводки, и подключаются через обычную розетку в 220 В. Электронагревательные баки очень экономичны, могут работать сразу на все «горячие» краны в доме или квартире. Также приборы хорошо сохраняют температуру нагретой воды и даже при отсутствии света, вы будете обеспечены горячей водой.

Главным недостатком такого типа устройств являются их внушительные габариты, которые разнятся в зависимости от объема бака. Тем более установку водонагревателя своими руками в этом случае будет осуществить намного сложнее. Так как вам в любом случае понадобится разводка под горячую воду и вывод с водопровода для подключения бака.

Неплохо помогают сэкономить модели с экономным режимом (ECO). Они позволяют держать необходимую температуру воды при минимальных затратах электричества.

Проточные

Электрический проточный водонагреватель, в отличии от накопительного, обладает скромными размерами и не требует времени для нагрева воды.

Такой вид водонагревателей подойдет для дач, где нет необходимости держать постоянно нагретую воду. Устройства довольно компактные и занимают совсем немного места. Техника сразу подает горячую воду на кран, и вовсе не требуется ждать несколько часов, пока она нагреется. Сколько бы воды вы не использовали, она всегда будет горячей, так как нагревается во время прохождения через водонагреватель. Так как устройство довольно простое в производстве, то и цена на него ниже, чем у накопительных баков. Но в отличие от последних, проточные модели потребляют много электрической энергии, требуют улучшенной проводки и неспособны обеспечить горячей водой сразу несколько кранов.

Монтаж накопительного нагревателя

Установка электрического бойлера

В случае с накопительными нагревателями временная установка не предусматривается. Вы, конечно же, можете подключить к выходу теплой воды обыкновенный шланг с лейкой, однако пользоваться подобным агрегатом будет категорически неудобно.

Схема подключения водонагревателя

Первый шаг. Выберите подходящее место для установки водонагревателя и проверьте стену.

Проточные модели имеют довольно малый вес. Накопительные же будут оказывать на стену гораздо более существенную нагрузку

Поэтому при выборе места для установки нагревателя нужно обращать внимание не только на степень удобства подводки труб, но и на прочность поверхности

Как установить накопительный водонагреватель

Как правило, нагреватели объемом до 200 л крепятся к стене. Баки большего объема предполагают исключительно напольную установку. Если нагреватель имеет объем свыше 50 л, его рекомендуется крепить исключительно к несущей стене.

Второй шаг. Подготовьте все необходимые приспособления для установки водонагревателя.

Материалы, которые Вам понадобятся

Вам понадобится:

перфоратор (если стена бетонная) либо ударная электродрель (если стена кирпичная);
маркер;
рулетка для измерений;
сверло для кафеля (если поверхность в месте будущего крепления нагревателя отделана плиткой);
защитный клапан;
лента ФУМ;
дюбеля и крепежные крюки;
строительный уровень.

При наличии требуемой разводки с предварительно смонтированными тройниками и запорной арматурой установка накопительного нагревателя выполняется в предельно простой последовательности.

Как установить бойлер

Первый шаг. Отступите примерно 150-200 мм от поверхности потолка и оставьте на стене метки для будущих отверстий. Благодаря такому зазору вы сможете удобно приподнимать водонагреватель для навешивания и снятия бака.

Второй шаг. Вооружившись дрелью (перфоратором) с подходящим сверлом сделайте в стене отверстия глубиной, соответствующей длине монтажных крюков.

Третий шаг. Забейте в подготовленные отверстия дюбеля, а затем вкрутите в них винты. Обязательно оставьте зазор для размещения крепежной планки водонагревателя.

Четвертый шаг. Установите бак на крепления.

Пятый шаг. Установите защитный клапан на вход холодной жидкости. С его помощью из системы будет удаляться чрезмерное давление. Трубку для слива лишней жидкости подключите к трубе канализации. Также эту трубку можно аккуратно ввести в бачок унитаза.

Шестой шаг. Подсоедините трубу холодной воды к входу водонагревателя. Вход маркируется синим. Подключение выполняйте исключительно через защитный клапан. На выход (маркируется красным) подсоедините трубу вывода готовой горячей жидкости.

Установка водонагревателя

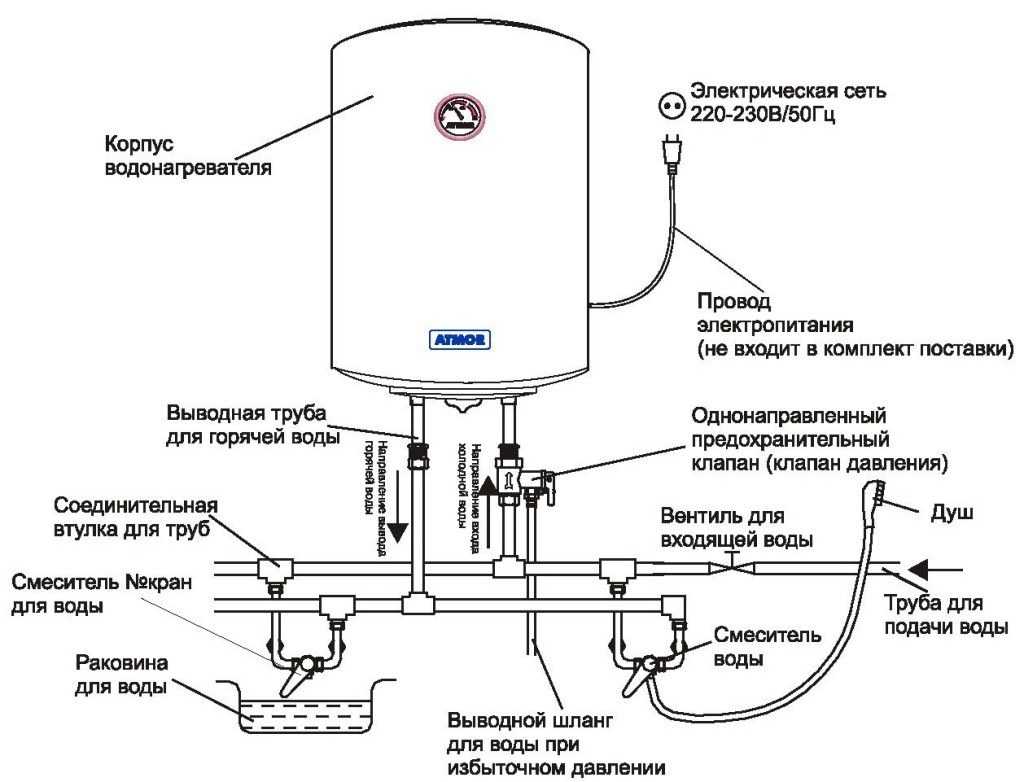

Типовая схема установки накопительного водонагревателя

Еще раз обратите внимание на важность предохранительного клапана. Без наличия такого приспособления бак может серьезно повредиться либо даже разорваться по причине чрезмерного повышения давления в процессе приготовления горячей воды

Схема подключения бойлера к сети своими руками

При наличии же защитного клапана лишнее давление будет попросту стравлено и устройство продолжит работать в нормальных условиях. Также с помощью предохранительного клапана вы сможете быстро и удобно сливать из нагревателя воду при необходимости выполнения работ по обслуживанию и ремонту оборудования.

Таким образом, установка водонагревателя не отличается особой сложностью. При желании вы можете самостоятельно выполнить установку и подключение накопительной модели либо проточного нагревателя. Достаточно лишь следовать положениям представленного руководства и все обязательно получится.

Схема газового водонагревателя

Удачной работы!

Необходимые детали, материалы и инструменты

Для самостоятельного монтажа потребуются:

трубы – металлические или ПВХ (второй вариант предпочтителен из-за большей простоты и удобства работы). Длина участков трубы зависит от расположения бака и конфигурации санузла (технического помещения), а также удаленности точек водозабора от устройства. Тип трубы и ее характеристики зависят от объема подачи воды (пропускная способность) и давления в системе;
сантехническая арматура. Обязательно потребуются шаровые краны – от двух штук, предохранительный клапан (часто он включается в комплект поставки бойлера), тройники и переходники (в зависимости от конфигурации водопровода). Если есть риск повышения давления в системе подачи воды, рекомендуется дополнять схему подключения редуктором. При наличии манометра на редукторе появляется возможность визуально контролировать уровень давления в водопроводе;
кабель электрический трехжильный, сечение определяется в соответствии с номинальной потребляемой мощностью;
автомат для подключения устройства к внутридомовой электросети. Автомат выбирается в зависимости от силы тока, необходимой устройству, с запасом не менее 10…15%;
необязательным, но желательным и очень полезным дополнением к электрической схеме будет УЗО (устройство защитного отключения). Эти приборы контролируют напряжение в сети и отключают электрооборудование при повышении/понижении контролируемого параметра за пределами заданного диапазона

Пример подключения нагревательного накопительного бака – автомат для него выделен красным, слева располагается УЗО. Чтобы электрооборудование не отключалось постоянно, на УЗО выставлен допустимый диапазон напряжения 215…230 В

Возможно, придется также подумать о прокладках, пакле или сантехнической ленте (фум-ленте).

Чтобы быстро выполнить монтаж, потребуется:

перфоратор или ударная дрель со сверлом по бетону/кирпичу (в зависимости от вида стены). Если прочность стен не допускает большой нагрузки от навесного оборудования, придется мастерить или покупать готовую инсталляцию для бака. Соответственно при выборе металлической несущей конструкции для выполнения отверстий под крепление будет нужно сверло по металлу;
ножовка, болгарка с подходящим диском для разрезания металлических труб или специальные ножницы для ПВХ-труб;
отвертка, плоскогубцы и бокорезы, нож или специальное устройство для зачистки проводов – стандартный набор электрика;
мультиметр для выявления нуля и фазы на счетчике. Здесь можно подробнее прочитать о том, как пользоваться мультиметром.

Материал

В накопительных водонагревателях самым важным является материал изготовления бака. Они могут быть из обычной стали либо нержавеющей. Обычную дополнительно покрывают эмалью. Естественно, баки из нержавеющей стали надежнее и долговечнее. Эмалированные же быстрее приходят в негодность. Но, соответственно, нержавеющие стоят на порядок дороже обычных. Для продления жизни эмали дополнительно устанавливают магниевые аноды, которые периодически необходимо менять. За их состоянием следит датчик.

Что касается проточных водонагревателей, то они могут быть сделаны из:

меди — она быстро греет воду, так как обладает прекрасными теплопроводными свойствами;
нержавеющей стали — такие изделия долговечны, но нужно учесть, что вода не должна быть очень жесткой;
пластика — они не очень долговечны, но зато отличаются низкой стоимостью.

Самыми надежными устройствами являются медные. Но цена у них довольно высока.

No tags for this post.
