Как прозвонить провода мультиметром

Рис. 2. Измерительная схема для определения сопротивления изоляции между внутренним и внешним проводами коаксиального кабеля: С — конденсатор емкостью 0,5 — 10 мкФ, рассчитанный на рабочее напряжение 400 — 600 В; мА — микроамперметр на 100 мкА .

Чтобы измерить сопротивление изоляции:

а) собирают схему, изображенную на рис. 2.;

б) соединяют между собой проводники П₁ и П₂, замыкая тем самым накоротко, измеряемое сопротивление изоляции подключают схему (выключателем В) к сети переменного тока и устанавливают переменным резистором R_x стрелку микроамперметра на отметку «100» (мкА);

в) отключают схему от сети, размыкают проводники П₁ и П₂ и, снова включая питание, замечают отметку шкалы а (в мкА), до которой отклонилась стрелка прибора;

г) вычисляют сопротивление изоляции по формуле:

Rx = 2,5 (100/ α — 1 ) МОм

Если в процессе эксплуатации кабель не подвергался воздействию паров щелочей и кислот и был защищен от проникновения влаги, то его сопротивление изоляции весьма велико. Так, при длине кабеля около 25 метров стрелка микроамперметра отклоняется в момент подачи питания на одно деление, а затем возвращается к нулевой отметке.

Таким образом, исправный кабель ведет себя как конденсатор с бесконечно большим сопротивлением утечки.

Если же кабель подвергался воздействию солнечных лучей и влаги, то сопротивление изоляции может резко уменьшиться. Недопустимо малым (до нескольких десятков или сотен килоом) оно может быть при плохом сращивании отрезков кабеля.

Одной из важнейших электрических характеристик кабеля является его волновое сопротивление.

Если марка кабеля известна, то эта величина легко определяется из условного обозначения кабеля или по справочнику. В тех же случаях, когда марка кабеля неизвестна, наиболее простым и доступным способом определения волнового сопротивления является подсчет по формуле:

ρ = (138/√ε ) lg(Д_вн/d) Ом,

где ε — диэлектрическая проницаемость изоляционного материала, который отделяет внутренний провод кабеля от внешнего (для наиболее распространенных коаксиальных кабелей √ ε =1,5),

Д_вн— внутренний диаметр внешнего провода, мм, d — диаметр внутреннего провода, мм.

Промышленностью выпускаются коаксиальные кабели с волновыми сопротивлениями 50, 75, 100, 150 и 200 Ом. Это следует иметь в виду при определении ε по приведенной выше формуле.

И в заключение об условном обозначении конструкции коаксиального кабеля. Оно состоит из букв РК, что означает радиочастотный коаксиальный (первый элемент обозначения) и трех чисел (второй, третий и четвертый элементы обозначения). Второй элемент указывает величину волнового сопротивления кабеля в омах; третий элемент— округленный до меньшего целого числа — диаметр кабеля по изоляции и четвертый элемент — материал изоляции (первая цифра) и порядковый номер разработки (вторая и третья или только вторая цифра).

Методики обнаружения короткого замыкания

Если автоматический выключатель сработал, то самого худшего удалось избежать. Затем возникает вопрос, как найти короткое замыкание в проводке квартиры. Не следует паниковать. Есть шанс, что обнаружить неисправность удастся самому без вызова специалиста. Поиск короткого замыкания в квартире делится на четыре простых шага:

1. Визуальный осмотр.
2. Метод исключения.
3. Обнаружение по звуку и запаху.
4. Применение специальных измерительных приборов.

Визуальный осмотр

Не факт, что точка КЗ находится в стене. Обычно неисправность лежит на поверхности. Ее возможно заметить невооруженным глазом и оперативно устранить.

Необходимо осмотреть удлинители. Особенно в местах, где кабель изгибается и подключена штепсельная вилка. Часто один провод отрывается от положенного места и болтается в воздухе. Ничем не закрепленный фазный контакт способен коснуться нулевого, и привести к замыканию. Далее — розетки. Провода могут так же отвалиться и попасть в неположенное место.

Визуальный осмотр электропроводки в частном доме

Метод исключения

Если простой осмотр не помог, придется перейти к методу исключения. Главное — понять, из-за чего происходит срабатывание автомата. Следует вспомнить, при каких обстоятельствах произошло короткое замыкание. Если конфуз случился в момент, когда включали утюг в розетку, то проблема в нем. Если нет, следует поочередно отключать бытовые приборы, пока срабатывание автоматического выключателя не прекратится.

Если абсолютно все приборы отключены от сети и везде выключен свет, то придется перейти к следующему этапу

Важно не забыть проверить устройства, которые всегда подключены к розетке (холодильники, телевизоры)

Дополнительная информация. Вы никогда не найдете короткое замыкание, которого нет. Старые автоматические выключатели подвержены ложным срабатываниям. То есть, в проводке нет КЗ, а автомат живет своей жизнью и отключает квартиру без ведомых на то причин. Перед поиском замыкания не помешает убедиться в адекватности работы устройств защиты, узнать наверняка, почему срабатывает автоматический выключатель.

Обнаружение по звуку и запаху

В момент короткого замыкания высвобождается много энергии. Она не уходит бесследно. Часто на проблемном участке греются провода, плавится изоляции, образуется дым и пахнет гарью. Если замыкание неустойчивое, то при подаче напряжения в точке КЗ будет происходить яркая вспышка с искрами и хлопок. Ее интенсивность такова, что не заметить это явление практически невозможно даже в скрытой проводке.

Этот и предыдущий способы требуют периодического повторного включения напряжения. Оно, в свою очередь, снова приведет к замыканию. Проводить такие эксперименты желательно минимальное количество раз и хотя бы с какими-то знаниями и опытом подобных работ. Если есть возможность, то разумнее вызвать профессионального электрика. Он, скорее всего, придет с мультиметром или мегомметром.

Применение специальных измерительных приборов

Метод требует электротехнического образования. Точка замыкания ищется с помощью измерительных приборов:

• мультиметра;
• мегомметра;
• индикаторной отвертки;

Проверка электропроводки с помощью мультиметра

Эти устройства позволяют прозвонить электрическую сеть квартиры и определить, на каком именно участке имеется точка с ненормально низким сопротивлением между фазным и нулевым (заземляющим) проводником. Наиболее эффективным для поиска КЗ является мегомметр. Но гораздо безопаснее применять мультиметр в режиме диодной прозвонки. Если на его выводы подключен участок проводки с коротким замыканием, то прибор пищит.

Это интересно: Напряжение в сети 100-140 Вольт: что делать?

Короткое замыкание, методы его поиска

Рассмотрим случай, когда у вас перегорает предохранитель. Существует несколько видов короткого замыкания, в первом случае у вас предохранитель сгорает моментально, сразу после его установки в блок предохранителей или в течении короткого промежутка, в считанные моменты после установки, но не моментально.Это означает, что в первом случае, проводник по которому идёт «плюс» имеет прямой непосредственный контакт с «массой» корпусом автомобиля, такой вариант немного проще в поиске неисправности. Всегда труднее выявлять причину неисправности, когда она слабая или имеет спонтанный характер, склонность то к появлению, то к исчезновению.

При поиске короткого замыкания, самое главное определить на каком участке цепи происходит замыкание. Рекомендую вам при поиске вооружится контрольной лампочкой, длинным куском провода, книгой или электрической схемой с электрооборудованием вашего автомобиля. Если у вас перегорает предохранитель, значит короткое замыкание расположено на участке цепи от блока предохранителя к тому устройству которое запитывается от этого предохранителя.

Я написал «по возможности», потому что не все потребители электроэнергии легко доступны, а многие расположены в местах, где эту процедуру сможет произвести только специалист или человек уже сталкивавшийся с этим. Например: если вы определите что у вас замыкание в цепи указателей поворотов или аварийной сигнализации автомобиля ВАЗ 2105, нужно будет отсоединить штекерную колодку от выключателя аварийной сигнализации, которая расположена справа на рулевой колонке, если при её отключении и установлении предохранителя, короткое замыкание пропадает, нужно идти дальше по проводке, а реле указателей поворотников и аварийной сигнализации, расположено под приборной панелью, снять которую в одиночку я вам не советую, если у вас такого опыта не было.

Выше я советовал при поиске воспользоваться контрольной лампочкой и куском провода, сейчас поясню зачем. Как мы определили короткое замыкание — это когда проводка или какая то часть устройства, соединяется или имеет контакт с массой автомобиля, делаем цепь соединяя длинный провод с «плюсом» аккумулятора и контрольной лампочкой, впрочем это может быть просто контрольная лампочка с длинной одной частью. При поиске короткого замыкания аккумулятор у вас должен быть отсоединён, но в данном случае, вам нужно будет полностью всё отсоединить от «плюса», а масса «минус» должна быть подсоединена к автомобилю.

Подсоединяем второй вывод нашей контрольной лампы к блоку предохранителей, соединяем его с местом, откуда выходит этот самый образовавшийся минус, так как при вставке предохранителя он у нас сразу перегорает, значит на одном выходе образуется минус, а на второй как и положено подходит положительное напряжение. При подсоединении лампочки на этот вывод, она у нас в случае короткого замыкания, сразу ярко загорится, теперь будем по схеме отключать все потребители электроэнергии, которые запитаны на этот предохранитель. И будем наблюдать за поведением лампочки, за тем как она горит, как только мы отсоединим устройство, дающее короткое замыкание, лампочка должна или погаснуть или тускней светить, что будет соответствовать тому, что мы нашли причину короткого замыкания.

Расчет тока короткого замыкания

Расчет токов короткого замыкания в программе DDECAD

Определять напряжение КЗ можно по падению напряжения на трансформаторе. Эта величина характеризует полное сопротивление обмоток.

Токи, возникающие при коротком замыкании, значительно превышают номинальное значение, на которое рассчитана вся электрическая схема. Они могут выжигать слабые места, разрушать их и приводить к возгоранию.

Расчет тока однофазного КЗ и трехфазного осуществляется с помощью закона Ома, полного сопротивления схемы, силовой характеристики мощности и структуры используемой электроустановки. Точность может отличаться в зависимости от предназначения приборов.

Особенности проверки проводов, входящих в состав различных устройств

Сначала рассмотрим особенности работы в условиях, когда посредством прозвонки мультиметром проверяется бортовая проводка современного автомобиля.

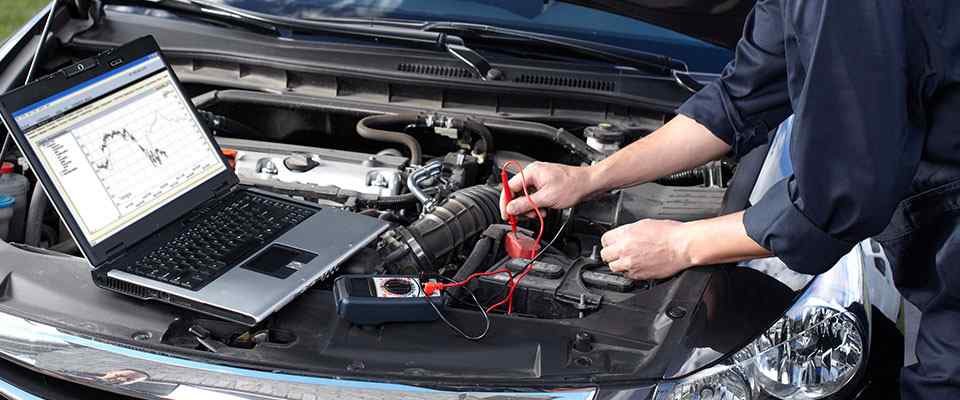

Автомобильная проводка

Специфика этой ситуации заключается в том, что разводка в рассматриваемом случае состоит из одного линейного проводника с питающим напряжением 12 Вольт. При этом в качестве второй (общей или «земляной») жилы используется металлический корпус автомобиля, где, как правило, обрываться нечему.

Для подготовки бортовой сети к обследованию в первую очередь необходимо отключить плюсовую клемму от аккумулятора, после чего можно смело приступать к работам. Тестирование бортовой проводки организуется по уже описанной ранее схеме прозвонки линейных цепей.

При проверке «массы» автомобиля основное внимание уделяется качеству контакта подводящих клемм с корпусом

Электрический ТЭН

Ориентируясь на показания индикатора на мультиметре, удаётся сделать прозвонку такого элемента, как водонагревательный ТЭН. В процессе проверки контрольными щупами прибора прикасаются к двум контактным пластинам нагревателя и оценивают его внутреннее сопротивление по индикатору.

Если дисплей показывает порядка нескольких Омов, то без сомнения, элемент исправен. При больших значениях на экране, соответствующих обрыву проверяемой линии, сразу можно сказать, что ТЭН повреждён и должен быть заменён.

Помимо самого нагревательного элемента, при проверке бойлеров и подобных им приборов очень важно прозвонить подводящий кабель на предмет его нежелательного контакта с корпусом устройства. С этой целью один из щупов мультиметра поочерёдно подсоединяется к входным контактам; при этом второй конец постоянно держится на корпусе нагревателя

В случае, когда цифровой мультиметр при измерении показывает какое-то сопротивление – это значит, что повреждена защитная оболочка подводящего кабеля. Для предотвращения поражения пользователя электрическим током, его следует заменить новым.

Другие бытовые приборы и детали

При помощи мультиметра можно протестировать и цепь питания любого осветительного прибора путём прозвонки проводки и вспомогательных элементов (переключателей, в частности) на короткое замыкание или обрыв. Для этого, прежде всего, следует прозвонить две линейные цепочки, заканчивающиеся непосредственно на контактах электрической лампочки.

В процессе прозвонки линейных цепочек обязательно проверьте исправность стоящего в одной из них переключателя, а также надёжность подсоединения проводников с его контактами.

Также отметим, что указанным способом можно будет прозвонить обмотки линейного трансформатора или электродвигателя и убедиться в их целостности или в наличии обрыва (КЗ).

В заключение ещё раз напомним, что посредством мультиметра удаётся проверить не только отдельные провода или скрытую в толще стен проводку, но и любые другие электрические приборы и детали.

Замена проводки авто

При замене проводки в автомобиле обязательно отключают питание, в том числе отсоединяют и АКБ

Конечно же, это не мера предосторожности против удара током, а защита электрооборудования автомобиля от вероятного короткого замыкания, которое может возникнуть при проведении ремонтных работ

Иногда замену можно выполнить за 10-15 минут – например, если повреждены провода питающей цепи «АКБ-генератор». Если же нарушена целостность проводки в салоне, есть проблемы с заземлением, короткое замыкание в цепи бортового компьютера, то работы отнимут гораздо больше времени. И главное здесь – не ошибиться, поскольку неправильное подключение проводов (например, при нарушении полярности) может вызвать короткое замыкание, повреждение дорогостоящего электрооборудования и даже возгорание. При отсутствии опыта в электротехнике и электромонтажных работах лучше обратиться в специализированный сервис за услугами автоэлектрика-профессионала.

Как выполняется прозвонка проводов мультиметром

Наиболее удобным, понятным и безопасным способом диагностики проводов на целостность или короткое замыкание является проверка при помощи мультиметра. Существует большое количество многофункциональных устройств с различными параметрами и ценой: от самых простых и доступных, до более дорогих, точных и функциональных.  Но практически любым мультиметром можно проверить целостность проводников, для этого не обязательно иметь дорогое оборудование.

Какие должны быть показания мультиметра

Существует два метода проверки с помощью такого прибора: в режиме измерения сопротивления и в режиме прозвонки.

Режим прозвонки – самый удобный метод проверки. Здесь не нужно иметь каких-либо знаний в части показаний прибора. Достаточно соединить щупы прибора с концами кабеля и услышать звук. Если по порядку, то порядок действий следующий:

1. Включить мультиметр, установить режим прозвонки (значок из нескольких скобочек разного размера, по аналогии с обозначением Wi-Fi);
2. Подключить один щуп к одному концу проверяемого проводника, второй щуп к другому концу этого же провода;
3. Если вы слышите звук – значит кабель целый. Если нет звука – обрыв на линии (или щупы подключены неверно).

Надо отметить, что таким образом также проверяется наличие короткого замыкания у рядом расположенных проводников. Отличие лишь в том, что один щуп подключают к первому проводнику, а второй щуп ко второму: если звук есть — в наличии короткое замыкание.

Режим измерения сопротивления – несколько сложнее. Но если запомнить, какие показания должны быть на мультиметре в разных ситуациях, то будет намного проще. Более того, многие мультиметры не имеют режима прозвонки, а вот режим измерения сопротивления есть практически всегда.

Порядок действий при таком измерении будет следующий:

1. Включить устройство, настроить переключатель в режим измерения сопротивления, установить минимальное значения для измерения (обычно 200 Ом);
2. Подключить щупы к проводнику;
3. Если на дисплее будет какое-либо значение или ноль, то проводник целый. Если вы видите на экране цифру 1 – значит сопротивление бесконечно, то есть кабель оборван.

Обратная последовательность для определения короткого замыкания между проводниками или землей: при бесконечном сопротивлении – изоляция между проводниками не нарушена, а наличие хоть какого-то сопротивления будет означать короткое замыкание.

Если вы уверены в целостности кабеля, то таким способом можно выявить в пучке проводов с одинаковой цветовой маркировкой концы одного и того же проводника.  Достаточно подключить с одной стороны щуп к проводнику, а с другой стороны поочередно прислонять щуп к каждому проводнику в пучке. Когда прозвучит сигнал – вы нашли второй конец провода. Вот и все, нет ничего проще.

Прозвонка длинного проводника

Для прозвонки провода, концы которого находятся далеко и нет возможности достать двумя щупами мультиметра от начала до конца провода, можно использовать заведомо известные провода или землю. Например, в кабеле может быть цветная жила, тогда все белые жилы можно вызвонить соединяя её с белыми на одном конце и поиском этой пары на другом.

Если нет такой возможности, можно использовать заземление. Соединяем на одном конце жилу провода с землёй, а на другом ищем проводник сидящий на земле

Тут важно, чтобы заземление было с обоих концов надёжным, иначе прозвонить провод таким образом не получится

Что такое короткое замыкание?

Если говорить нормальным человеческим языком, короткое замыкание — это соединение двух противоположных проводов между собою, то есть соприкосновение фазного и нулевого провода без нагрузки между ними.

Почему же так происходит? Почему же происходит именно короткое замыкание, а не появляется джин или не рождается очередной электрик? Из курса  школьной физики вам должно быть известно  то, что любая электрическая цепь -это контур. С одной стороны которого находится источник питания, а с другой нагрузка (потребитель). Источником питания, в обычных электрических сетях, является трансформаторная подстанция, куда в свою очередь энергия поступает от электростанций (ТЭЦ, ГЭС, АЭС). Также источником питания в цепи может быть простая батарейка, аккумулятор или генератор. А нагрузкой или потребителем — может быть любой электроприбор (лампочка, двигатель, обогреватель и .т.п).

Электрическая цепь

Так вот, когда в электрической цепи источник питания есть, а нагрузка (потребитель) отсутствует. При замыкании цепи (закорачивании двух проводов) сила тока (Амперы) мгновенно увеличивается до своих предельных значений. За короткий промежуток времени, выделяется больше количество тепловой энергии. Этот процесс и называется коротким замыканием.

Короткое замыкание в электрической цепи

Почему ток короткого замыкания, практически всегда вызывает значительное повышение температуры и может привести к возгоранию? Потому что, в момент КОРОТКОГО ЗАМЫКАНИЯ, происходит мгновенный выплеск всей энергии источника. Если сравнивать ток с водой, то просто представьте что у ведра оторвалось дно.

Можно взять обычную пальчиковую батарейку и закоротить её фольгой или тонкой проволокой. При это вы увидите что, вся энергия батарейки выплескивается за короткий промежуток времени. Этого будет вполне достаточно, чтобы что-нибудь поджечь.

Поиск поврежденного участка

Если вызов и ожидание мастера-профи не вариант, то хозяевам приходится самим проводить осмотр всей электросети — открытых участков проводки, а также подключенных бытовых и специальных приборов, в том числе сетевых удлинителей. Перед операцией электроцепь обесточивают, отключая автоматы, которые не сработали, затем из розеток вытаскивают вилки всех бытовых приборов.

Как найти короткое замыкание в скрытой проводке? Идеальный вариант — наличие плана электропроводки, однако этих документов у владельцев жилья на руках чаще нет. Иногда они и вовсе бесполезны, так как чертеж и реальная схема — «две большие разницы». Причина — предприимчивость электриков во время строительства объекта. Поэтому чаще хозяева вынуждены проводить «изыскания» довольно тернистыми путями.

Первые симптомы — запах гари и почернение (выгорание) участка, на котором произошло короткое замыкание. Когда осмотр видимой проводки, распределительной коробки и розеток с выключателями результата не принес, переходят к проверке бытовых и осветительных приборов. Если и в этом случае поиски не увенчались успехом, то исследование продолжают. Оно включает в себя несколько этапов.

Подготовка к поискам повреждения при КЗ

Как найти короткое замыкание в скрытой проводке? В первую очередь, обеспечить условие, при котором поиск вообще возможен. Если при обрыве сети операция иногда сложностей не обещает, то при коротком замыкании приходится действовать по-другому, так как при подаче напряжения автомат попросту отключается.

Исключение — отгорание проводов, идущих на выключатель или розетку. Проверить, произошло ли это, легко индикаторной отверткой: достаточно убедиться в наличии фазы в приборе. Если она есть, то можно говорить о том, что, по крайней мере, один проводник в порядке. Найти обрыв нейтрали очень сложно, если нет опыта подобной работы. В этом случае рекомендуют удалить участок полностью, а потом заменить его новой проводкой.

Чтобы предотвратить короткое замыкание, препятствующее возобновлению питания, его необходимо из «сценария» предусмотрительно исключить. Поскольку чаще КЗ — контакт между нейтралью и фазой, один из проводников отключают. Обычно им становится нулевой провод, изоляция которого синего или голубого цвета. Его отсоединяют, изолируют, а затем отводят в сторону.

Надо еще раз напомнить, что перед этой операцией все электроприборы должны быть отключены от розеток. Если в сети больше нет «травмированных» участков, после исключения ноля из схемы автомат срабатывать не будет.

Поиск участка замыкания

Первым делом надо определить проблемный участок, так как найти короткое замыкание в скрытой проводке можно лишь после того, как мастер точно определит, в каком месте оно произошло.

В домах или квартирах принцип разводки одинаков: от распределительной коробки проводка расходится лучами к розеткам, а для выключателей предусматривается отдельные кабели. Работа намного упрощается, если в распоряжении хозяев имеется схема разводки. Но чаще она отсутствует.

Сначала распределительную коробку открывают, потом на каждой линии измеряют сопротивление и напряжение. Если обнаруживают линию, где показания отсутствуют, то это и есть участок, которые необходимо проверять. Следующий этап — поиски конкретного места короткого замыкания.

Помощь измерительных приборов

Оптимальный вариант — проверка сопротивления на «подозреваемом» участке цепи (или изоляции) мегаомметром, так как мультиметр имеет одно серьезное ограничение. Из-за малого напряжения он подходит только для обследования коротких участков электроцепи — до 3 м, но не более.

Одним проводом мегаомметр подключают к фазовому проводнику, другим к нулю, затем к фазе и заземлению. Если на дисплее высвечивается значение, которое меньше единицы (0,5), то можно констатировать, что с проводкой все в порядке. Когда на нем появляется другая цифра (1), или показатели меняются, это значит, что оголенные проводники в каком-то месте соприкасаются.

Поиск виновника среди бытовых приборов

Нередки случаи, когда короткое замыкание возникает в электроприборах. Чтобы точно определить его источник, используют метод исключения. Сначала от розеток отключают абсолютно всю домашнюю технику, затем восстанавливают работу автомата. Все приборы подключают по одному, по очереди. Виновник будет найден, когда сработает автомат.

Народный метод

В этом случае исследователю важно иметь хороший слух, поскольку в месте, где произошло короткое замыкание, должен улавливаться звук — тихое потрескивание. Однако данный вариант относится к «дедовским методам», поэтому на результат надеяться можно, но сильно полагаться на то, что он будет, не нужно

Тестер для прозвонки электрических цепей

На рынке большое разнообразие тестеров для прозвонки проводов и кабелей. Различие тестера от мультиметра заключается в том, что функционал у него по скромнее.

Основное предназначение — это вызванивание проводов и проверка напряжения. Поэтому многие виды тестеров являются не только прозвонкой, но и как индикатор напряжения.

Вполне естественно, что в каждом таком устройстве имеются батарейки для индикации и сигнала, которых по мере эксплуатации или времени нужно заменять.

Простую прозвонку можно изготовить самому в домашних условиях. Для этого нужно взять батарейку на 4,5 В, лампочку на 3,5 и кусок провода. Схема соединения самая простая.

Посмотрите видео о том, как пользоваться самой простой прозвонкой для электрических цепей.

Заключение

Вы узнали, что нужно, чтобы отыскать неисправность в электрических цепях, проверить целостность проводов. Конечно это не решит больших задач, если возникли более сложные проблемы.

Для этого придется использовать более сложную аппаратуру и без специалиста не обойтись. В следующих статьях мы постараемся раскрыть другие вопросы, не менее актуальные.

Какие бывают виды

Короткое замыкание. Каждый слышал это словосочетание. Многие видели надпись «Не закорачивать!» Часто, когда ломается какой-нибудь электроприбор, говорят: «Коротнуло!» И несмотря на негативный оттенок этих слов, профессионалы знают, что короткое замыкание – не печальный приговор. Иногда с коротким замыканием (КЗ) бороться бессмысленно, а порой и принципиально невозможно. В этой статье будут даны ответы на самые важные вопросы: что такое короткое замыкание и какие виды КЗ встречаются в технике.

Начнем рассматривать эти вопросы под необычным углом – узнаем, в каких случаях короткие замыкания неизбежны и где они не играют роль повреждений. Возьмем за оба конца обыкновенный металлический провод. Соединим концы вместе. Провод замкнулся накоротко – произошло КЗ. Но так как в цепи отсутствуют источники электрической энергии и нагрузка, такое короткое замыкание никакого вреда не несет. В некоторых областях электротехники КЗ, которое мы рассмотрели, играет на руку, например, в электрических аппаратах и электрических машинах.

Взглянем на однофазное реле или пускатель, в конструкции которых есть магнитная система с подвижными частями – электромагнит, притягивающий якорь. Из-за постоянно меняющейся полярности тока, текущего в обмотках электромагнита, его магнитный поток периодически становится равен нулю, что вызывает дребезжание якоря, появляются вибрации и характерное, знакомое всем электрикам гудение. Чтобы избавиться от этого явления, на торец сердечника электромагнита или якоря прикрепляют короткозамкнутый виток – кольцо или прямоугольник из меди или алюминия.

Из-за явления электромагнитной индукции в витке создается ток, создающий свой магнитный поток, компенсирующий пропадание основного магнитного потока, создаваемого электромагнитом, что приводит к уменьшению или исчезновению вибраций, разрушающих конструкцию.

Так же на руку играет короткое замыкание и в роторе асинхронного электродвигателя. Благодаря взаимодействию магнитного поля, создаваемого обмотками статора, с короткозамкнутым ротором, в роторе по уже упомянутому закону появляются свои токи, создающие свое поле, что приводит ротор во вращение

Конечно, важно грамотное проектирование электродвигателя или электрического аппарата, чтобы токи, протекающие в короткозамкнутых элементах, не приводили к перегреву и порче изоляции основных обмоток

Возгорание розетки

Подобным образом понятие «короткое замыкание» используется применительно к трансформаторам. Люди, так или иначе связанные с энергетикой, знают, что одна из важнейших характеристик трансформатора – это напряжение короткого замыкания, UКЗ, измеряемое в процентах. Возьмем трансформатор. Одну из его обмоток, скажем, низшего напряжения (НН) закоротим амперметром, сопротивление которого, как известно, принимается равным нулю. Обмотку высшего напряжения (ВН) подключаем к источнику напряжения. Повышаем напряжение на обмотке ВН до тех пор, пока ток в обмотке НН не станет равным номинальному, фиксируем это напряжение.

Делим его на номинальное напряжение высшей стороны, умножаем на 100%, получаем UКЗ. Эта величина характеризует потери мощности в трансформаторе и его сопротивление, от которого зависит ток короткого замыкания, ведущий к повреждениям. Поговорим наконец о коротких замыканиях, несущих негативные последствия. Такие короткие замыкания появляются, когда ток от источника питания протекает не через нагрузку, а только через провода, обладающие ничтожно маленьким сопротивлением. Например, трехфазный кабель питается от трансформатора, и одним неосторожным движением ковша экскаватора происходит его повреждение – две фазы закорачиваются через ковш. Такое КЗ называют двухфазным. Аналогично по количеству замкнутых фаз называют другие КЗ.

Однофазное замыкание на землю в сетях с изолированной нейтралью не является коротким, но может представлять угрозу жизни живых существ. Металлическим называют КЗ, в котором переходное сопротивление равно нулю – например, при болтовом или сварочном соединении. Токи КЗ в зависимости от напряжения и вида повреждения могут достигать тысяч и сотен тысяч ампер, приводить к пожарам и колоссальным электродинамическим усилиям, «выворачивающим» шины и провода. Защита от КЗ может осуществляться автоматическими выключателями или предохранителями, а в высоковольтных сетях – средствами релейной защиты и автоматики.

Защита блока питания от короткого замыкания.

Почему выбивает автомат в щитке: причины

Причины почему выбивает автомат

Если у вас сохранились пробки, тогда не раздумывая нужно ставить автоматы. Правильно рассчитанный номинальный ток автомата сохранит вашу электропроводку и значительно снизит вероятность возникновения пожара.

Превышение номинального тока автомата

Если превышен допустимый ток выключателя, то тепловой расцепитель нагреваясь, отключит контакты автомата от электросети. Время отключения зависит от величины тока. Для старой электропроводки устанавливается автомат на 16 А.

Для новой, с медными проводами и сечением 2,5 мм² устанавливают выключатель на 25 А. Чтобы обойти причину перегрузки, когда выбивает автомат в щитке, нужно все электроприборы и освещение включать так, чтобы не превысить номинальный ток автомата.

Если вам нужно включить разные электроприборы с общей мощностью выше допустимой нагрузки автоматического выключателя, тогда нужно использовать реле приоритета. После отключения автомата, нужно выждать некоторое время, чтобы остыла биметаллическая пластина теплового расцепителя, иначе автомат не включится.

Если причина короткое замыкание

Этот вид неисправности, при котором выбивает автомат при включении, тоже не редкий. Короткое замыкание может возникнуть в старой электропроводке и сырых стенах, в электроприборах и освещении. Если эта неисправность возникла в электроприборах, то найти ее можно поочередным включением бытовой техники в розетку.

Короткое замыкание бытовой техники определяется по запаху горелой изоляции, пластика, его оплавлении и при появлении сажи. Короткое замыкание также может произойти в розетках при ослаблении контактов или в патронах ламп освещения, распределительных коробках.

В этом случае нужно сначала найти комнату с этой неисправностью. Находят такое помещение, отключая в распредкоробках поочередно все комнаты и прозванивают их мультиметром. В найденной комнате отсоединяют все провода в распределительной коробке и отдельно звонят все цепи. Найденные провода с к.з. заменяют полностью или частично, в зависимости от степени нарушения изоляции.

Неисправность автоматического выключателя

Этот вид неисправности возможен при низком качестве изготовления выключателя, плохом контакте проводов. Плохой контакт проводов может вызвать искрение и появление нагара.

Не оставляйте нагар на контактах, он может вызвать нагрев контактов и оплавление корпуса прибора. Если автомат меняете, старайтесь выбрать более надежную фирму. Когда произошло отключение автомата, нужно искать причину сразу не откладывая, во избежание более тяжелых последствий.

Причины отключения дифференциального автомата

Найти причину отключения дифавтомата немного сложнее, так как в его состав кроме автомата входит и УЗО. Все выше рассмотренные причины, почему выбивает автомат, относятся и к дифавтомату. Кроме того еще добавляются причины, которые относятся только к УЗО. В основном эти причины относятся к появлению тока утечки.

Дифференциальный автомат

• Ток утечки дифференциального автомата может возникнуть, если фазный провод с нарушенной изоляцией прикасается к корпусу электрощита соединенного с нулевым проводом или с заземлением. Основные варианты, когда утечка тока произошла в цепи нагрузки дифавтомата это;
• — нарушение изоляции фазного провода и утечка тока на корпус прибора;
  — через старую электропроводку с нарушенной изоляцией на сырых стенах;
  — наводка от сильных разрядов молнии;
  — неисправность кнопки “Тест” или отказ самого дифференциального устройства;
• — нарушение правил монтажа дифавтомата.

Возможные последствия

Последствия короткого замыкания в электрощитке

Короткое замыкание – это негативное явление, которое может привести к пожару и поломке бытовой техники. Но также можно выделить другие проблемы, вызываемые дефектом:

• Плавление жил. В случае взрыва они могут причинить вред здоровью людей.
• Воспламенение изоляции. Актуально для некачественных изоляционных слоев или выполненных из легковоспламеняемых материалов.
• Поломка техники.

Чтобы не допустить всех негативных последствий, нужно вовремя найти короткое замыкание и устранить его.
