Здравствуйте уважаемые читатели сайта sesaga.ru. Каждый из нас хоть раз, но задавался вопросом, когда находил кучу батареек в доме или на работе, а

как проверить батарейку и найти из этой кучи еще пригодные для работы.

В этой статье хочу поделиться способом быстрой проверки пальчиковых батареек, которым можно определить степень их разряда. Этим способом я пользуюсь уже длительное время, и в домашних условиях он является самым простым и эффективным.

Суть способа заключается в том, что при разряде гальванического элемента возрастает его внутреннее сопротивление, то есть у него уменьшается заряд тока (энергоемкость), который он отдает для питания портативной бытовой радиоаппаратуры. Так вот, используя это свойство гальванических элементов, мы будем измерять величину заряда, оставшегося в батарейке. Для этих целей подойдет цифровой мультиметр или любой другой прибор с пределом измерения тока не менее 6 Ампер.

На максимальном пределе измерения тока щупами мультиметра касаются выводов батарейки, которая в таком включении начинает работать в режиме, близком к короткому замыканию, что дает возможность измерить величину тока заряда, оставшегося в элементе. Таким-образом, оценивая мощность оставшегося заряда, отбирают те элементы, у которых оказался самый максимальный ток.

Но торопиться не будем, и сначала сделаем два предварительных измерения, чтобы Вы могли оценить величины заряда новой и разряженной батареек.

Итак.Переключатель переводим в режим измерения тока на предел «10А» (10 Ампер), и плюсовой щуп (красный) вставляем в гнездо «10А». Минусовой (черный) оставляем на месте в гнезде «СОМ».

Берем новую батарейку и касаемся щупами ее выводов. Как только значение тока на индикаторе перестанет расти, щупы сразу убираем. Измерение не должно длиться более 1 — 2-х секунд, так как режим короткого замыкания вреден для гальванических элементов из-за того, что практически вся мощность рассеивается на внутреннем сопротивлении элемента, а это приводит к его нагреву и батарейка может выйти из строя.

Новая батарейка должна показать величину тока в пределах 4 — 6 Ампер.

Если показания мультиметра составили менее 4 Ампер и находятся в пределах от 3 до 4 Ампер, то эту батарейку также можно использовать для питания портативной аппаратуры, но срок ее работы будет не такой длинный.

Если же показания мультиметра составили менее 3 Ампер и находятся в пределах от 1,3 до 2,8 Ампер, то такую батарейку лучше использовать в аппаратуре с низким потреблением тока, например, в пультах дистанционного управления.

Батарейку с величиной тока от 0,7 до 1,1 Ампер также можно использовать в аппаратуре с низким потреблением тока, но это будет сказываться на работе самой аппаратуры. Например, ПДУ телевизора будет работать, но с близкого расстояния и возможно придется дольше держать кнопку переключения команды.

Бывает и так, что в данный момент свежих батареек дома нет или не хватает, а кровь из носа, нужно срочно запустить какой-нибудь аппарат с низким потреблением тока. В таком случае из севших батареек выбираются с самым высоким током и устанавливаются совместно с новыми.

Совет. Если в аппаратуре сели батарейки, то не спешите их менять сразу все. Как правило, гальванические элементы разряжаются не равномерно, и всегда есть элементы, которые смогут еще послужить. Поэтому перед тем как их выкинуть обязательно проверяйте.

В дополнение к статье обязательно посмотрите видеоролик. Вдруг, какой-то момент Вы упустили.

Теперь я думаю, что Вам не составит труда проверить батарейку на работоспособность.Удачи!

Проверка заряда элемента питания

Проверяют зарядку питания при помощи цифровых электронных мультиметров и аналоговых вольтметров. Применение первых измерительных приборов более популярно и распространено, так как мультиметры имеют небольшую стоимость, просты в использовании и обслуживании.

Проверка заряда без нагрузки

Заряд питания без нагрузки (в так называемом «режиме холостого хода») измеряется следующим образом:

  1. Регулятор мультиметра устанавливается в режим измерения постоянного напряжения;
  2. Выбирается предел измерения до 20 В;
  3. Соблюдая полярность, щупы прибора прикладываются к полюсам батарейки (красный – к положительному, черный – к отрицательному);
  4. Значение заряда (напряжения) мультиметр с небольшой погрешностью покажет на своем дисплее через 2-3 секунды.

Проверка заряда мультиметром

На заметку. Перед тем, как измерить заряд батарейки мультиметром, необходимо убедиться в том, что ее полюса не загрязнены и не покрыты пленкой окислов. Все визуально заметные загрязнения удаляют смоченной в спирте ваткой или чистой ветошью. Также необходимо использовать прибор, исправность и точность измерений  которого проверена временем.

Полученное при измерении значение сравнивают с тем, которое указано на питании. Так, например, если значение напряжения элемента форм-фактора типа АА меньше 1,0 В, то это означает, что он разряжен и не пригоден для дальнейшего использования.

Проверка электрических батареек мультиметром под нагрузкой

Проверка батареек мультиметром производится следующим образом:

  1. К проверяемому питанию параллельно подключают нагрузочный элемент;
  2. Соблюдая полярность, к полюсам прикладываются щупы мультиметра;
  3. Спустя примерно 35-40 секунд, с дисплея прибора снимается фактическое значение заряда питания под нагрузкой.

Работоспособность и возможность дальнейшего использования питания определяются в зависимости от полученного при таком измерении значения. Так, например, если напряжение пальчикового элемента типа АА меньше 1,1 В, он считается разряженным и может быть утилизирован; батарейки с напряжением от 1,2 до 1,3 В можно использовать в пультах дистанционного управления и настенных часах. Полностью заряженными и пригодными для использования по назначению считаются питания с напряжением под нагрузкой выше 1,35 В.

Проверка батареек способом измерения силы тока

Еще одним способом того, как проверить батарейку тестером, является измерение силы тока.

Производят подобное измерение следующим образом:

  1. Красный щуп прибора подключают к разъему для измерения постоянного тока (гнездо с маркировкой «COM»);
  2. Ручку регулятора прибора устанавливают на максимальное для данного мультиметра значение измеряемого постоянного тока – 5 или 10 А;
  3. Батарейку зажимают в руке и прикладывают черный щуп к отрицательному полюсу;
  4. Красным щупом касаются положительного полюса на несколько секунд, запоминая окончательное значение, которое покажет прибор.

Разряженные питания будут иметь результат подобного измерения меньше 1,7 А.

Как проверить батарейку без приборов

Самый простой щелочной или алкалиновый пальчиковый элемент питания можно проверять на степень зарядки без использования различных измерительных приборов следующим образом:

  1. Батарейку берут за верхнюю часть с положительной клеммой двумя пальцами и поднимают над поверхностью стола на 2,5-3,0 см;
  2. Разжимая пальцы, дают элементу удариться отрицательным полюсом о поверхность стола. Заряженные элементы при соприкосновении с твердой поверхностью издают глухой звук и не падают на бок, оставаясь в вертикальном положении.

Также можно узнать, насколько разряжена та или иная батарея, вставив ее в фонарь. По яркости свечения светодиодов можно судить о том, насколько заряжен вставленный в него элемент.

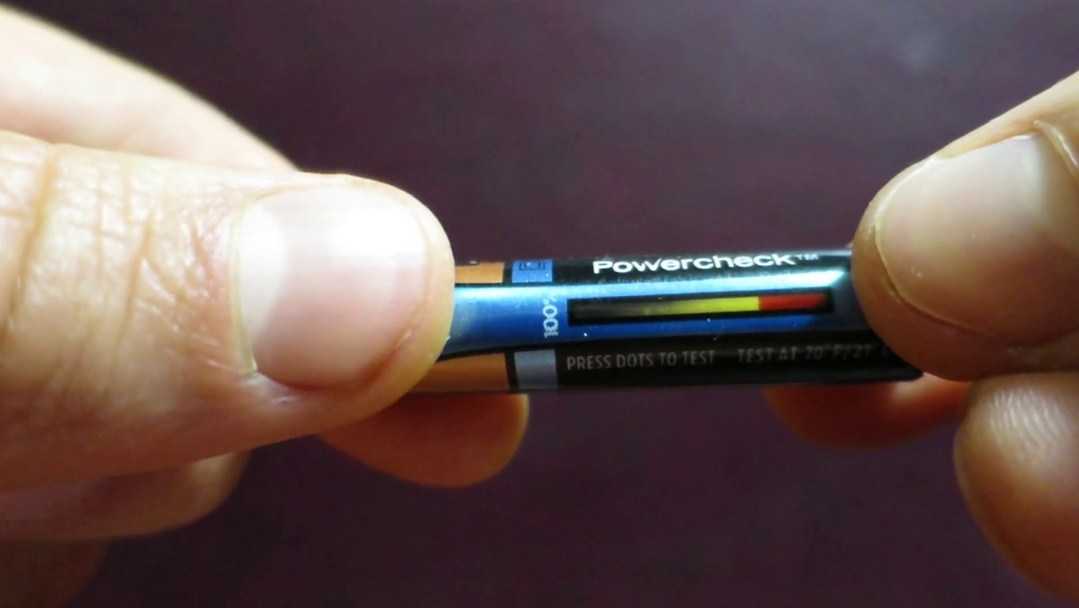

Как проверить батарейку с индикатором заряда

Некоторые модели батареек имеют специальный встроенный индикатор заряда – полоска с определенным количеством светящихся сегментов из термокраски.

Индикатор заряда

Проверка заряда модели с таким приспособлением производится следующим образом:

  • Двумя пальцами разных рук касаются круглой контактной площадки у положительного и полукруглой – у отрицательного;
  • По заполнению индикаторной полоски светящимися сегментами судят о полноте заряда элемента.

Проверка посредством мультиметра

Метод проверки емкости посредством мультиметра или вольтметра довольно сложен, хотя и быстр. Для измерения этого показателя понадобится следующее оборудование: мультиметр, а также прибор, который будет потреблять приблизительно половину заявленной емкости устройства. Другими словами, при емкости в 7 А/ч потребление должно составлять около 3,5 А.

При этом стоит учесть напряжение, при котором работает прибор. Оно должно составлять 12 В. Для таких задач подойдет обычная лампа от автомобильной фары, но все же потребление стоит подбирать соответственно своему аккумулятору.

Недостатком такого метода является то, что с его помощью нельзя сказать точную емкость АКБ. Можно лишь узнать текущий процент емкости от первоначальной. Другими словами, такой тест определяет износ устройства.

Метод схож с ранее упомянутым способом проверки заряда аккумулятора. Подключив определенный прибор, необходимо подождать пару минут, после чего замерять напряжение на клеммах. После необходимо сверять по следующим параметрам, определяющим процент от первоначальной емкости:

  • более 12,4 В — 90-100%;
  • между 12 и 12,4 В — 50-90%;
  • между 11 и 12 В — 20-50%;
  • менее 11 В — до 20%.

Однако уже при показателе меньше 50% емкости ездить с таким аккумулятором нельзя. Это комплексно вредит всему автомобилю.

Интересно! Если в качестве питаемого прибора подключалась лампа, то по ней можно определить поломку аккумулятора. Если она светит тускло или мигает, то такая батарея однозначно неисправна.

Полученный результат нужно сравнить с процентом, после чего сопоставить с заявленной емкостью. Это позволит приблизительно определить текущую емкость и вынести соответствующее решение насчет дальнейшей эксплуатации устройства.

Определить емкость аккумулятора куда проще посредством контрольного разряда или специальных тестеров. Использование второго варианта позволит получить быстрый результат, поэтому они используются в различных сервисах и мастерских. Первый же метод заключается в замере скорости разрядки АКБ на основе силы тока.

Емкость автомобильного аккумулятора — важный фактор, который стоит учитывать и регулярно проверять, так как со временем ресурс устройства уменьшается, емкость стремительно снижается. Существенное снижение сказывается на работе электроники автомобиля, поэтому стоит тщательно за этим следить.

Что касается метода контрольной зарядки, в этом видео описываются нюансы этого метода. Это позволит узнать точную емкость АКБ, используя лишь подручные инструменты:

  • Схема самодельного зарядного устройства для аккумулятора
  • Как правильно почувствовать габариты авто
  • Информация об автомобиле по VIN-коду
  • Действия при заносе на заднем приводе, переднем, полном

Метод контрольного разряда

  • аккумулятор полностью заряжается;
  • к нему подключается нагрузка с постоянной мощностью и в этот момент засекается время;
  • в ходе проверки постоянно контролируют мультиметром напряжение на полюсах аккумулятора или силу тока в цепи и по достижении критически низких значений, свидетельствующих о разряде батареи, фиксируют длительность ее работы;
  • определяют емкость по формуле E = t х I, где t — длительность работы в часах, I — сила тока в цепи.

Например, к автомобильному аккумулятору можно подключить 12-вольтовую лампочку мощностью 60 Вт. Она потребляет ток силой 60 / 12 = 5 А. Аккумулятор емкостью 60 А*ч способен питать такую лампочку в течение 60 / 5 = 12 часов, после чего напряжение падает ниже 12 В. Чтобы ускорить проверку, две лампочки включают параллельно, что увеличит ток в цепи до 10 А. Тогда аккумулятор разрядится через 60 {А*ч} / 10 = 6 часов.

Если батарея разрядилась быстрее, ее емкость определяют по приведенной выше формуле и в случае значительного отклонения от нормы аккумулятор ремонтируют или меняют на новый.

Проверка АКБ автомобиля мультиметром

Для полноценной эксплуатации автомобиля нужно поддерживать его аккумуляторную батарею в рабочем состоянии и тестировать ее параметры. Чтобы знать, как проверить емкость аккумулятора мультиметром, нужно понимать принципы работы этого прибора. Мультиметр может измерять:

  • Постоянное и переменное напряжение;
  • Постоянный и переменный ток;
  • Сопротивление;
  • Частоту;
  • Напряжение открытия полупроводниковых переходов диодов и транзисторов.

Полностью заряженная батарея всегда выдает определенное напряжение, даже если к ней подключена нагрузка.

Нагрузку подключить можно так: цоколь лампы присоединить к плюсовому выводу батареи, а центральный вывод — к минусовому. Для этого можно воспользоваться специальными зажимами на проводах — крокодилами, при этом лампочка должна засветиться. Нужно подождать 2 – 3 минуты перед дальнейшими проверками. Если за это время свет лампы начнет тускнеть, значит, заряд аккумулятора сильно ослабел, и его емкость проверить не удастся. В противном случае необходимо присоединить мультиметр к АКБ: черный щуп к минусовому выводу, красный — к плюсовому. При этом должен быть выбран режим измерения постоянного напряжения.

Если измерительный прибор показывает значения выше 12,4 вольта, значит, батарея исправна и ее заряда хватит еще надолго. Если значения находятся в диапазоне от 12 до 12,4 В, то аккумулятор еще исправен, но скоро его придется зарядить.

Как измерить ампер-часы

Что делать, если нужно понять, как замерить емкость аккумулятора именно в ампер-часах? Для этого существует метод контрольного разряда. Производятся такие действия:

  1. Нужно до предела зарядить АКБ;
  2. Проверить ее заряд, измерив мультиметром напряжение на выводах;
  3. Проверить ареометром плотность электролита, она должна быть не меньше определённых для используемого аккумулятора значений;
  4. Присоединить к батарее последовательно нагрузку заранее известной мощности (например, лампу на 24 ватта) и мультиметр в режиме измерения постоянного тока;
  5. К выводам АКБ нужно подключить еще один измерительный прибор в режиме замера постоянного напряжения;
  6. В начальный момент протекания тока начать отсчет времени;
  7. Отследить по второму измерителю момент времени, когда напряжение уменьшится вдвое;
  8. Умножить силу тока, выдаваемую батареей во время эксперимента, на количество часов, прошедших с момента начала протекания тока. Это значение и будет величиной емкости аккумулятора.

Признаки поломки

Электроника – сложная вещь, поэтому определить поломку аккумулятора лишь на основе внешних признаков достаточно сложно. Но, если изначально знать основные признаки неисправности питания, то эта задача становится куда проще. Поэтому стоит запомнить основные признаки, свидетельствующие о недостаточном заряде или поломке автомобильного аккумулятора. Среди них:

  • отсутствие свечения от индикатора заряда аккумулятора;
  • щелчки при запуске стартера;
  • медленная работа стартера;
  • слабое свечение фар.

Вся электроника автомобиля дает сбои, если аккумулятор имеет слабый заряд. Хотя проблемы могут быть по другим причинам, комплекс этих признаков явно означает неполадки АКБ.

Совет! Если на вашем аккумуляторе встроен индикатор заряда, то определить работоспособность куда проще. Зачастую индикатор имеет два цвета: зеленый и белый. Первый свидетельствует о нормальном состоянии устройства, а второй означает низкий уровень жидкости. Если же индикатор вовсе не работает, то АКБ нужно зарядить.

При одном из подобных признаков рекомендуется проверить автомобильный аккумулятор доступными методами. Также рекомендуется провести внешний осмотр, включающий поиск повреждений, а также проверку резервуаров и электролита.

Емкость аккумулятора и срок годности

Литий-ионные аккумуляторы (Li-Ion)

  1. Часто встречающийся вид, есть как небольшого объема от 10 mAh, так и огромного. В телефонам обычно применяются от 800 mAh до 6000. Срок годности порядка 400-600 циклов (2-4 года).
  2. обладает значительной емкостью при небольших габаритах,
  3. отличается стабильной работой,
  4. не склонен к саморазряду долгое время (до года),
  5. отсутствует эффект памяти.

Не допускается держать полностью разряженным, это снижает срок службы. Подвержен процессу старения вне зависимости от частоты использования.

Литий-полимерные (Li-Pol)

Обладает такой же емкостью, что и Li-ion при этом способен прослужить большее количество циклов зарядки (до 1000, но в теории и до 5000). Помимо недостатков Li-ion нуждается в контроллере питания.

Никель-кадмиевые (Ni-Cd)

Этому типу свойственны большие показатели долговечности и надежности при высоких перепадах температур, так же они выдерживают максимально много циклов зарядки-разрядки. Основные недостатки таких аккумуляторов — малая емкость, высокая стоимость и эффект памяти, при нарушении которого резко снижалась возможность использования. На данный момент считается устаревшей технологией и применяется только в специализированной аппаратуре.

Никель-металлогидридные (Ni-MH)

Отличаются низкой стоимостью при большой емкости. АКБ этого типа применяются в бюджетных моделях. ээффект памяти менее выражен в сравнении с Ni-Cd, тем не менее чтобы не нарушить процесс его все же придется несколько раз довести до полной разрядки. На данный момент считается устаревшей технологией и применяется только в специализированной аппаратуре.

Методика определения ёмкости

Наилучшие результаты, при отсутствии специального оборудования, даёт метод контрольного разряда. В зависимости от сопротивления нагрузки, на проведение теста потребуется разное количество времени. Теоретически, на разрядку током 0,1С потребуется около 8-10 часов. С увеличением нагрузки время пропорционально уменьшается. Порядок действий по определению ёмкости при помощи мультиметра следующий:

  1. Полностью заряжаем аккумулятор. Если после окончания зарядки показания вольтметра не достигают 12,6-12,7В, аккумулятор непригоден для работы.
  2. Переключаем мультиметр в режим вольтметра и устанавливаем предел не менее 15-20В.
  3. Измеряем начальное напряжение на клеммах. Оно должно быть не ниже 12,6-12,7В. При более низком значении возвращаемся к пункту 1. Для проведения измерения, щупы мультиметра подключаются непосредственно к клеммам батареи. Pic1
  4. Отсоединяем мультиметр от клемм аккумулятора и соединяем последовательно с нагрузочным элементом. Pic2.
  5. Переключаем мультиметр в режим амперметра с пределом не менее 10-20А(в зависимости от величины нагрузки)
  6. Кратковременно присоединяем нагрузку к клеммам, измеряем ток. Запоминаем измеренное значение.
  7. Отсоединив мультиметр, подключаем нагрузку напрямую к клеммам батареи. Pic3
  8. Засекаем время начала работы.
  9. Переключаем мультиметр в режим вольтметра с пределом 15-20В.
  10. Подключаем вольтметр напрямую к клеммам и контролируем момент окончания теста, наблюдая за снижение напряжения в процессе разряда. Pic4

Конечное напряжение, соответствующее полному разряду, находится на уровне 10,8В. При достижении 10,8В, разряд следует прекратить и определить время работы.  Для большей точности среднюю токовую нагрузку следует принять немного ниже, чем было измерено в начале теста, в пункте 6. Дело в том, что при снижении напряжения в процессе разряда ток тоже немного упадёт. К примеру, при 12,6В и 5А, сопротивление нагрузки R=U/I=12,6/5=2,5Ом. При снижении напряжения до 10,8В, ток будет равен I=U/R=10,8/2,5=4,3А. Таким образом средний ток для расчёта можно взять Iср=4,7А.

Емкость рассчитывается по формуле Q=I*t, где I – величина разрядного тока, А, t – время работы, часов. Например, время работы составило 7 часов. Ёмкость аккумулятора составит Q=Iср*t=4,7*7=33А/ч.

Очевидно, что увеличение нагрузки сократит время проведения испытания, однако результаты будут искажаться вследствие влияния внутреннего сопротивления аккумулятора. Оптимальная величина тока нагрузки находится в пределах 0,1С-0.2С.

Как измерить емкость аккумулятора: видео

  • Рабочие способы восстановления аккумулятора автомобиля после глубокой разрядки
  • Какой должна быть плотность электролита в аккумуляторе для зимы и лета?
  • Пошаговая инструкция по зарядке аккумулятора автомобиля

Проверка емкости АКБ телефона

Проверку аккумулятора телефона можно провести как с помощью простого тестера, так и без него. Бывает так, что батарея прекращает работать внезапно. Часто это связано с использованием для быстрой, капельной подзарядки внешнего источника тока в виде power bank, из-за чего необходимость определить реальную емкость аккумулятора Li-Ion откладывается на неопределенное время. Устройство типа power bank, безусловно, незаменимо в тех случаях, когда необходимо срочно подзарядить батарею. Однако постоянное использование только внешнего аккумулятора для зарядки мобильника может привести к преждевременному выходу из строя его батареи.

Для смартфонов, как и для ноутбуков, в Сети есть специальные программы в виде приложений, с помощью которых можно проверить состояние АКБ. Одна из самых популярных и универсальных программ для смартфонов — iBackupBot. Лучше установить ее вначале на компьютер, а потом подключить мобильный. В меню нужно найти пункт «Больше информации», зайти в него, и там отобразится количество циклов «заряд-разряд» и сама емкость АКБ.

На андроид производства Китай лучше всего установить приложение Battery, которая точно покажет и температуру АКБ, и ее напряжение, и ёмкость. Можно  попробовать воспользоваться и программным кодом без инсталляции приложения (*#*4636#*#*), но для андроидов набор определенных комбинаций цифр и значков срабатывает не всегда.

С помощью тестера проверить емкость аккумулятора телефона также просто. Он представляет собой небольшой цифровой прибор с дисплеем и кабелем с подключением к USB. Перед началом измерения нужно полностью разрядить АКБ сотового и только затем подключить телефон и его зарядное устройство к тестеру через USB-провод.

При этом нужно иметь в виду, что показатель остаточной емкости АКБ высвечивается на дисплее не сразу, а растет постепенно. Находится он обычно в левом нижнем углу экрана тестера. Оптимальное число емкости аккумуляторной батареи телефона составляет приблизительно 2100-2200 мАч, что соответствует 100%. Если этот показатель падает меньше 50%, батарея нуждается в замене.

Какие параметры можно проверить

При помощи данного измерителя электрических характеристик можно узнать емкость аккумулятора, напряжение (разность потенциалов) между его полюсами, внутреннее сопротивление, ток утечки.

Как измерить напряжение

Измерение значения данной характеристики на перезаряжаемом источнике питания при помощи мультиметра производится следующим образом:

  1. Измеритель переключается на диапазон замеров постоянного напряжения до 20 В;
  2. Наконечники щупов прикладываются к одноименным полюсам (выводам) питания;
  3. Спустя несколько секунд, текущее значение напряжения акб высвечивается на дисплее.

На заметку. Если на дисплее рядом с цифрами высвечивается знак « – » то это означает, что при подключении зажимов или наконечников щупов произошла «переполюсовка»: щупы приложены не к одноименным, а к разноименным полюсам (минусовой черный щуп приложен к плюсовому полюсу, красный плюсовой – к минусовому. Особой опасности данная ситуация не несет, но для нормальной работы измерителя ее лучше избегать и следить за соблюдением полярности подключения щупов.

Измерение разности потенциалов при помощи многофункционального измерителя

Как измерить ёмкость

Узнать емкость батареи можно следующим образом:

  • Батарею полностью заряжают, после чего подключают к ней нагрузку с заранее известным током потребления, например, лампу накаливания;
  • Засекают время, в течение которого нагрузка будет нормально работать;
  • Одновременно с этим к полюсам подключают щупы (зажимы) мультиметра, переключая его в режим измерения постоянного напряжения в диапазоне до 20 В. Данная операция необходима для того, чтобы следить за уровнем падения разности потенциалов, отключая нагрузку в тот момент, когда питание будет иметь минимально допустимое значение данной характеристики.
  • Фактическое значение характеристики находят, делая простой расчет: умножая ток, потребляемый нагрузкой, на время ее нормальной работы от полностью заряженной батареи. Полученный результат выражается в Амперчасах (А*час, Ah).

Помимо мультиметра, измеряется емкость перезаряжаемых элементов с помощью такого приспособления, как тестер.

Как проверить внутреннее сопротивление

Для проверки внутреннего сопротивления батареи производят следующие манипуляции:

  • К батарее подключают нагрузку: лампочку, моторчик или какой-либо инструмент;
  • Дают нагрузке поработать 5-10 секунд;
  • Замеряют напряжение питания (U1);
  • Отключают нагрузку;
  • Повторно замеряют напряжение на полюсах батареи (U2);
  • Находят разницу между двумя значениями U1 и U2, после чего делят ее на номинальную заявленную производителем питания разность потенциалов, затем переводят полученный результат в проценты. Если в процентном выражении полученное на основании расчетов значение меньше 0,4%, значит, внутреннее сопротивление нормальное.

Элементы с превышающим данное значение показателем считаются непригодными и даже опасными для дальнейшего использования.

Как проверить ток утечки

Ток утечки – опасное, нежелательное явление для любого перезаряжаемого питания. Проверка его наличия на автомобильном источнике питания производится следующим образом:

  • Выключают зажигание;
  • Отключают все работающие при выключенном зажигании потребители: магнитолу, охранную систему;
  • Отсоединяют минусовую клемму источника питания;
  • Переводят мультиметр в режим измерения постоянного тока силой до 10А;
  • При помощи зажимов крокодильчиков подключают плюсовой щуп мультиметра к одноимённому полюсу;
  • Минусовый щуп подключают к снятой с полюса батареи минусовой клемме;
  • Признаком наличия тока утечки будет изменяющееся число на дисплее измерителя: чем больше отображаемое на нем значение, тем выше ток утечки и самопроизвольный разряд элемента в нерабочем режиме.

Определение тока утечки на автомобильной акб

В батареях, в которых тока утечки нет, на экране измерителя будут три нуля, разделенные одной точкой.

Как проверить заряд аккумулятора мультиметром и не повредить хрупкую электронную «начинку» устройства? Для того чтобы при проверке различных характеристик акб при помощи мультиметра не повредить его внутреннюю начинку, необходимо устанавливать правильный диапазон измерений. Так, например, при замере разности потенциалов между полюсами у 12-ти вольтовой акб прибор устанавливают в диапазон измерения постоянного напряжения до 20 В.

На заметку. Измерения значений различных характеристик с использованием многофункционального измерителя производятся, начиная с самого высокого диапазона. Это необходимо для того, чтобы не сжечь внутреннюю начинку измерителя и не получить электротравму.

Зависимость емкости от различных параметров

Определить емкость батареи автомобиля или других устройств можно при применении различных методов. Перед тем как проводить расчеты, нужно учитывать, что на показатель может оказывать влияние несколько различных факторов:

  1. Состав электролита. Появление примеси может привести к существенному падению показателя емкости.
  2. Объем активной массы. Химические процессы, которые проходят внутри конструкции, приводят к испарению жидкости. В результате этого масса электролита падает, увеличивается концентрация кислоты.
  3. Уровень толщины и состояние пластины определяют длительность работы устройства и показатель емкости. Эксплуатация при малой массе электролита становится причиной повреждения пластин: они начинают осыпаться, толщина становится меньше. Кроме этого, попадающие мелкие частицы металла в состав жидкости становятся причиной возникновения мостиков между отдельными пластинами, что приводит к появлению короткого замыкания.

Несколько полезных рекомендаций

Полезные советы помогут улучшить качество использования батареек и понять, какой должна быть их утилизация:

  1. Не откладывайте проверку и сортировку элементов питания, которые со временем скапливаются в доме. Если нет новых, или же их слишком мало, можно некоторое время пользоваться протестированными.
  2. Если в бытовом агрегате сели аккумуляторы, то необязательно менять весь комплект. Дело в том, что садятся они не одновременно, а с помощью проверки можно будет обнаружить элементы пригодные для дальнейшей эксплуатации.
  3. Не держите дома вышедшие из строя батарейки, вовремя вынимайте их из корпуса аппаратуры. Со временем из них начнет вытекать электролит, приводящий к порче ваших любимых приборов.
  4. Не нужно пробовать повредить внешнюю оболочку корпуса элементов питания — жидкость, которая находится внутри (кислота либо щелочь) при попадании на кожу может вызвать химические ожоги.

Кроме того, испорченные аккумуляторы нельзя выбрасывать вместе с обычным мусором, ведь в них содержится электролит — вещество, приносящее вред окружающей среде. Сдавайте их в специальных точках, откуда они отправляются на утилизацию.

Вот и все секреты того, как проверить мультиметром емкость аккумулятора, и в каких устройствах можно применить протестированные элементы. Для проведения замеров понадобится только тестер и несколько свободных минут.

https://youtube.com/watch?v=HIP6Dp2xwJI

Тестирование с измерением силы тока

Как показывает практика, этот метод, именуемый контрольным разрядом, даёт наилучшие результаты. Время процедуры зависит от мощности нагрузки. Например, если получается ток в 0,1 А, понадобится не менее 8 ч. Можно увеличить нагрузку, тогда время сократится. Но точность измерений понизится из-за влияния внутреннего сопротивления. Алгоритм действий:

  1. Как и в предыдущем случае, АКБ должна иметь стандартную плотность и быть полностью заряженной.
  2. Поставьте прибор в режим измерения силы тока с пределом в 10 А.
  3. Последовательно (в разрыв любого провода) подключите автомобильную лампу на 24 Вт. При этом плюсовой или минусовой щуп прибора должен касаться аккумулятора.
  4. На несколько секунд подключите лампочку к АКБ и засеките величину потребляемого тока.
  5. Отсоедините мультиметр и подключите нагрузку к батарее напрямую, запомнив время начала работы.
  6. Время от времени проверяйте тестером напряжение на клеммах: когда оно достигнет 10,8 В, процедуру прекратите.

Теперь потребуется вспомнить закон Ома. Если лампа имеет мощность Р = 24 Вт, сила тока равна W/U, т. е. 24/12 = 2 А. Вычисляется сопротивление: R = U/I. В этом случае оно равно 12,6/2 = 6 Ом. Когда напряжение снизится до 10,8 В, снова производим вычисления: I = U/R, т. е. 10,8/6 = 1,8 А. Если сложить эти 2 значения тока, разделить пополам, получим среднее: 1,9 А. Чтобы рассчитать ёмкость, нужно эту величину умножить на время, прошедшее до полного разряда (достижения 10,8 В). Например, процесс длился 30 ч. Получим: 1,9х30 = 57 А/ч. Это и есть искомая ёмкость.

No tags for this post.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделитесь с друзьями:
Электрошок
Добавить комментарий

Нажимая на кнопку "Отправить комментарий", я даю согласие на обработку персональных данных и принимаю политику конфиденциальности.
