Как сделать антенну для цифрового тв своими руками

Простая телевизионная антенна

Если ретранслятор находится в пределах 30 км от вашей дачи, вам можно сделать самую простую по конструкции приемную часть. Это две одинаковых трубки, соединенные между собой кабелем. Выход кабеля подается на соответствующий вход телевизора.

Конструкция антенны для телевизора на даче: сделать своими руками очень просто (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Что нужно для изготовления этой ТВ антенны

Прежде всего вам нужно узнать, на какой частоте вещает ближайшая телевышка. От частоты зависит длинна «усов». Полоса вещания находится в диапазоне 50-230 МГц. Она поделена на 12 каналов. Для каждого нужна своя длинна трубок. Список каналов эфирного телевидения, их частоты и параметры телевизионной антенны для самостоятельного изготовления приведет в таблице.

Номер канала	Частота канала	Длинна вибратора — от одного до другого конца трубок, см	Длинна кабелей для согласующего устройства, L1/L2 см
1	50 МГц	271-276 см	286 см / 95 см
2	59,25 МГц	229-234 см	242 см / 80 см
3	77,25 МГц	177-179 см	187 см / 62 см
4	85,25 МГц	162-163 см	170 см / 57 см
5	93,25 МГц	147-150 см	166 см / 52 см
6	175,25 МГц	85 см	84 см / 28 см
7	183,25 МГц	80 см	80 см / 27 см
8	191,25 МГц	77 см	77 см / 26 см
9	199,25 МГц	75 см	74 см / 25 см
10	207,25 МГц	71 см	71 см / 24 см
11	215,25 МГц	69 см	68 см / 23 см
12	223,25 МГц	66 см	66 см / 22 см

Итак, для того чтобы сделать антенну для телевизора своими руками, вам нужны следующие материалы:

1. Металлическая труба длиной на 6-7 см короче указанной в таблице. Материал — любой металл: латунь, сталь, дюралюминий и т.п. Диаметр — от 8 мм до 24 мм (чаще ставят 16 мм). Главное условие: оба «уса» должны быть одинаковыми: из одного материала, одной длинны, из трубы одного диаметра с одинаковой толщиной стенки.
2. Телевизионный кабель с сопротивление 75 Ом. Его длинна определяется по месту: от антенны до телевизора, плюс метра полтора на провисание и полметра для петли согласования.
3. Кусок толстого текстолита или гетинакса (толщиной не менее 4 мм),
4. Несколько хомутов или металлических полос для закрепления труб на держателе.

5. Штанга для антенны (металлическая труба или уголок, при не очень большой высоте — деревянный брусок и т.п.).

Хорошо бы иметь под рукой паяльник, флюс для пайки меди и припой: все соединения центральных проводников желательно пропаивать: лучше будет качество изображения и дольше будет работать антенна. Места паек затем нужно защитить от окисления: лучше всего — залить слоем силикона, можно — эпоксидной смолой и т.п. В крайнем случае — заклеить изолентой, но это — очень ненадежно.

Эту самодельную антенну для телевизора, даже в домашних условиях, сделает и ребенок. Нужно отрезать трубку той длинны, которая соответствует частоте вещания близлежащего ретранслятора, затем распилить ее ровно пополам.

Порядок сборки

Полученные трубки расплющивают с одной стороны. Этими концами их крепят к держателю — куску гетинакса или текстолита толщиной 4-6 мм (смотрите рисунок). Трубки располагают на расстоянии 6-7 см друг от друга, их дальние концы должны находится на указанном с таблице расстоянии. К держателю их закрепляют хомутами, держаться они должны прочно.

Установленный вибратор закрепляют на мачте. Теперь нужно соединить два «уса» через согласующее устройство. Это петля кабеля с сопротивлением 75 Ом  (типа РК-1, 3, 4). Ее параметры указаны в крайней правой колонке таблицы, а как она делается — в правой части фото.

Средние жилы кабеля прикручивают (припаивают) к расплюснутым концам трубок, их оплетку соединяют куском такого же проводника. Добыть проволоку просто: отрезать от кабеля кусок чуть больше требуемого размера и освободить от всех оболочек. Концы зачистить и прикрутить к проводникам кабеля (лучше пропаять).

Затем соединяются центральные проводники от двух кусков согласующей петли и кабель, который идет на телевизор. Их оплетка также соединяется медным проводом.

Последнее действие: петлю посередине крепят к штанге, к ней же прикручивают идущий вниз кабель. Штангу поднимают на требуемую высоту и там «настраивают». Для настройки нужны два человека: один поворачивает антенну, второй смотрит телевизор и оценивает качество картинки. Определив, откуда лучше всего принимается сигнал, антенну, сделанную своими руками, закрепляют в этом положении. Чтобы долго не мучатся с «настройкой», подсмотрите куда направлены приемники соседей (эфирные антенны). Простейшая антенна для дачи своими руками сделана. Устанавливаете и «ловите» направление, поворачивая ее вдоль своей оси.

О том, как разделывать коаксиальный кабель смотрите видео.

;

Антенна Туркина: простая конструкция дальнего приема для DVB T2 своими руками

Первоначально работа приемника этой электрической схемы была разработана и практически опробована радиолюбителем Туркиным.

Ее описание можно найти в статье журнала Радио №11 за 2000 год.

Затем инженер Поляков посредством компьютерной программы MMANA ее доработал и опубликовал статью в том же Радио. Смотрите выпуск №1 за 2002 г. Схема усовершенствованной конструкции представлена на картинке ниже.

На диэлектрической штанге за счет строго определенных расстояний в пространстве зоны трансляции цифрового ТВ сигнала расположены металлические кольца вибраторов. Их роль:

• D1-D3 — пассивные элементы;
• V1, V2 — активная часть, собранная схемой двойного швейцарского квадрата;
• R — функция экрана от помех.

Все размеры вибраторов и расстояния между ними привязаны к длине принимаемой волны. Можете их считать по показанным на картинке формулам.

Однако предлагаю более легкий способ: онлайн калькулятор расчета антенны Туркина. Вводите в него свое значение частоты канала, выраженное в мегагерцах, и сразу получайте все размеры в миллиметрах.

Частота канала, МГц: Расчитать

Для частоты 626 МГц я получил такие величины.

По ним и собрана моя антенна Туркина.

Ее сборку начинал с подготовки основания для вибраторов. Взял обычную сосновую рейку, провел на ней линию расположения колец, разметил все основания для центров отверстий.

Высверлил их тонким сверлом ручной дрели, чтобы выдержать достаточную точность расстояний.

Для каждого кольца вибратора откусил необходимую длину проволоки из меди сечением 2,5 квадратных миллиметра.

Согнул их кольцами и залудил концы для обеспечения надежной пайки.

Вставил кольца в отверстия. Спаял заранее залуженные концы, собрал схему крепления вибраторов.

Они, при виде сзади, сразу образовали концентрические окружности с четко выраженной осью, которую необходимо направлять на передатчик.

Мне осталось к активным выводам швейцарского двойного квадрата припаять антенный коаксиальный кабель.

Обращаю внимание на способ монтажа фидера. Выводы колец, образующих швейцарский двойной квадрат, подключаются встречно по диагонали, а не параллельно.. Смотрите на схему расположения вибраторов на первой картинке, где изображена антенна Туркина-Полякова

Между оголенными соединительными проводами должен быть создан воздушный зазор в несколько миллиметров. Он исключит закоротку потенциалов выходного напряжения

Смотрите на схему расположения вибраторов на первой картинке, где изображена антенна Туркина-Полякова. Между оголенными соединительными проводами должен быть создан воздушный зазор в несколько миллиметров. Он исключит закоротку потенциалов выходного напряжения.

На место подключения кабеля я надел ферритовое кольцо для согласования волновых сопротивлений кабеля и антенны.

Его магнитная проницаемость должна укладываться в пределы 400-600. Я свое не проверял. Оно просто подошло.

Антенна сразу заработала прямо из комнаты. Правда, расстояние до передатчика на даче всего 40 километров. На большем удалении не проверял.

Для горизонтальной поляризации сигнала антенна Туркина разворачивается от указанного на фото положения на 90 градусов. Тогда ее кабель сразу отвесно свешивается вниз от центра кругов, а не сбоку.

Вот такие 4 схемы антенны для цифрового телевидения своими руками можно собрать без излишних затрат материальных средств и времени. Видите сами, что их конструкции довольно просты.

Все четыре протестированные схемы у меня заработали сразу без подключения каких-либо усилителей.

Я считаю, что для жителей сельской местности, проживающих в зоне уверенного приема цифровых сигналов, лучше всего подходит антенна Харченко.

При плотной застройке жилых зданий в городе рекомендую проверить рамочную антенну из кабеля или провода. Она хорошо борется с помехами, которыми насыщен эфир от бытового оборудования.

Тех, кому потребуется ловить сигнал, ослабленный дальним расстоянием, лучше всего сразу собирать антенну Туркина-Полякова. Ее технические характеристики практически ничем не уступают ни волновому каналу, ни логопериодическим изделиям.

Как видите, в статье я постарался обойтись без технических терминов. Коэффициенты усиления и стоячей волны, диаграмму направленности и другие характеристики не приводил. Эти параметры можно обсудить в разделе комментариев.

Есть вопросы? Задавайте, обсудим, выберем наиболее доступный и приемлемый результат для вашего случая.

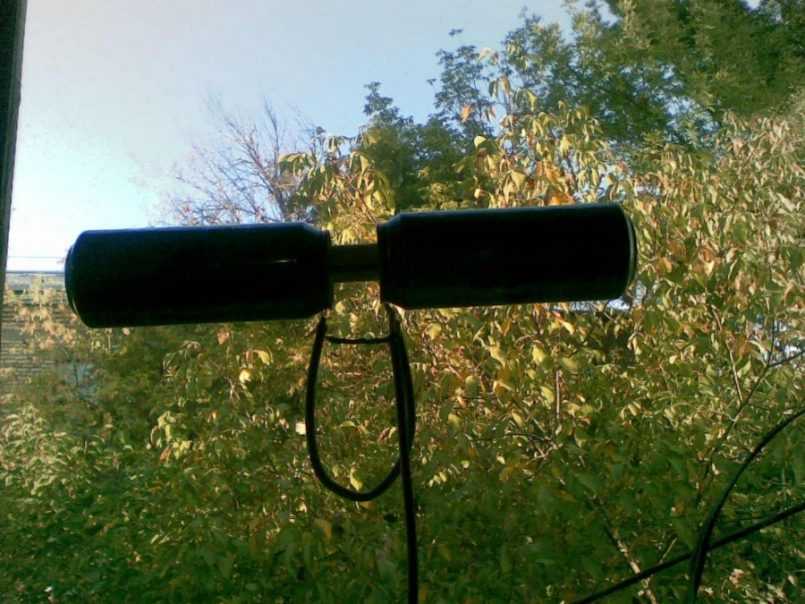

Из алюминиевых банок

Собрать такой вид конструкции можно за четверть часа без специального инструмента. Однако для хорошего сигнала потребуется отсутствие преград. Рекомендуется монтаж в пригороде или районах без густого заселения. Сборка осуществляется на основе следующих материалов:

1. Алюминиевые банки – 2 шт.
2. Болты.
3. Саморезы.
4. Отвертка.
5. Деревянные рейки – 2 шт.
6. Медная проволока.
7. Изолента.
8. Штекер для антенны.
9. Кабель.

Лучше всего заранее сделать каркас в форме буквы «Т» или крестом. Для этого подойдут деревянные планки.

Этапы производства самодельной антенны следующие:

1. На дне всех банок вырезать или просверлить отверстия для болтов.
2. Кабель частично оголить на длину всех банок с добавлением 20 см. Сохранить внешний контур от повреждений.
3. Разместить основу друг к другу горлышками, затянуть провод.
4. Закрепить кабель болтом.
5. Проволокой зафиксировать оголенную часть между банками и все места соединения. Это исключает повышенную шумность, дает возможность выводить картинку на дисплей.
6. Зафиксировать все на каркасе с помощью изоленты.
7. Подключить штекер.

Процедура завершена, остается только рассчитать дистанцию между банками. Необходимо подключить штекер и перемещать материалы на каркасе пока не появится качественный сигнал. Зачастую хватает 5-7 см. После поиска лучшего размещения банки надежно фиксируются.

Для уличного варианта можно обтянуть оборудование полиэтиленом или сделать отдельную форму из пластика. Для крепежа отлично подходит крючок, за который антенна подвешивается. Если есть большой участок голого провода, его проще будет обмотать изолентой, оставляя только пару сантиментов. Чем больше банок будет использовано, тем мощнее и сильнее оказывается изделие.

Пошаговая инструкция изготовления представлена на видео

Плюсы и минусы

Простая сборка и доступность материалов.
Высокая эффективность при соответствующем рельефе. Есть возможность ловить сигналы на протяженности 50 км.

Для получения всех возможностей и мощности потребуется самый точный расчет вибраторов.
Для уличного варианта нужен высококачественный монтаж, исключающий искажения от ветровых порывов.

Материалы и расчёт

Чтобы самостоятельно сделать приемник цифры, вам потребуется кабель либо трубка (из меди/алюминия) диаметром 0.3 см (площадь сечения немного меньше 6 кв. мм). Приобрести их можно в хозяйственном магазине, магазине электротехники.

Подбирая провод, нужно учитывать его характеристики. Волновое сопротивление должно составлять 75 Ом. Лучше, чтобы основная жила и экранирующая оболочка были из меди. В магазине можно найти провода с жилой из стали, которые покрыты медной оболочкой. Стоят они дешевле медных, однако использовать их не рекомендуется.

Кроме провода, потребуются:

• паяльное устройство с припоем и канифолью;
• заточенный нож с лезвием небольшой длины;
• пассатижи, изоляционная лента;
• герметизирующее средство либо клеевой пистолет со специальными стержнями из пластика (если вы планируете расположить приемник вне помещения).

Цифровое телевидение вещает с различных мультиплексов на разных частотах. Для нормального приема сигнала волна должна полностью «лечь» на активную часть антенны. Расчет приемника для приема цифры необходимо проводить по такому плану:

1. Расчет длины волны DVB-T2 для приемника, которая излучается при вещании каждого мультиплекса.
2. Выбор самой длинной волны.
3. Вычисление полудлины поперечно расположенного волнового сечения.

Телеантенна из жестяных банок

Чтобы собрать простую антенну своими руками для цифрового ТВ , используйте коаксиальный провод, несколько алюминиевых или жестяных банок. Желательно также подготовить небольшую трубу из пластика. Выбор материала для основания очевиден – планка из древесины.

К материалу выдвигается только одно требование – внутренняя поверхность должна быть ровной, а не ребристой. Каждый желающий способен сконструировать телеантенну, придерживаясь простой пошаговой инструкции:

1. Сначала тщательно вымойте банки, а потом подождите, пока они высохнут.
2. Обработайте конец антенного провода.
3. Снимите изоляцию центральной жилы, а потом скрутите оплётку.
4. У вас есть два проводника, которые необходимо прикрепить к банкам.
5. Проводники при желании можно припаять, если под рукой есть необходимый инструмент. Альтернативный вариант – закрепить проводники саморезами.
6. Скрутите петли на концах проводников. В них нужно продеть саморезы, а уже потом закрепить их на банках.
7. Используйте мелкозернистую наждачную бумагу, чтобы тщательно отчистить металлическую поверхность банок, следует снять краску.
8. Закрепите банки на основании, которым может быть планка из древесины или пластиковая труба.
9. Универсальных замеров не существует. Всё необходимо просчитывать в индивидуальном порядке.
10. Вставьте антенный кабель в телевизор или ресивер и попытайтесь настроить цифровые каналы.

Из пивных банок

Жестяные и алюминиевые пивные банки использовать можно, но предварительно снимите краску мелкозернистой наждачной бумагой. Не стоит питать иллюзий, рассмотренный вариант – аварийное решение. Поэтому при оптимальном стечении обстоятельств в хорошем качестве и без помех будет транслироваться всего лишь несколько телеканалов.

Вне всяких сомнений, конечный результат определяется в связи с тем, как далеко расположен ретранслятор сигнала. Причиной появления дополнительных помех может стать ландшафт, деревья, высокие здания. Конечно, качество изготовления телеантенны тоже играет свою роль.

Простая антенна для Wi-Fi из металлической банки

Антенну для приема сигнала Wi-Fi тоже можно сделать из подручных средств — из консервной банки. Эта ТВ антенна своими руками может быть собрана за пол часа. Это если все делать неторопясь. Банка должна быть из металла, с ровными стенками. Отлично подходят высокие и узкие консервные банки. Если ставить самодельную антенну будете на улице, найдите банку с пластиковой крышкой (как на фото). Кабель берут антенный, коаксиальный, сопротивлением 75 Ом.

Так выглядит снаружи баночная антенна для Wi-Fi

Кроме банки и кабеля потребуется еще:

• радиочастотный соединитель RF-N;
• кусок медной или латунной проволоки диаметром 2 мм и длиной 40 мм;
• кабель с гнездом, подходящим к Wi-Fi карте или адаптеру.

Передатчики Wi-Fi работают на частоте 2,4 ГГц с длинной волны 124 мм. Так вот, банку желательно выбрать такую, чтобы ее высота была не менее 3/4 длины волны. Для данного случая лучше чтобы она была больше 93 мм. Диаметр банки должен быть как можно ближе к половине длины волны — 62 мм для данного канала. Некоторые отклонения могут быть, но чем ближе к идеалу — тем лучше.

Размеры и сборка

При сборке в банке делают отверстие. Его надо расположить строго в нужной точке. Тогда сигнал будет усиливаться в несколько раз. Он зависит от диаметра выбранной банки. Все параметры приведены в таблице. Измеряете точно диаметр вашей банки, находите нужную строчку, имеете все нужные размеры.

Как сделать антенну для Wi-Fi своими руками

D — диаметр	Нижняя граница затухания	Верхняя граница затухания	Lg	1/4 Lg	3/4 Lg
73 мм	2407.236	3144.522	752.281	188.070	564.211
74 мм	2374.706	3102.028	534.688	133.672	401.016
75 мм	2343.043	3060.668	440.231	110.057	330.173
76 мм	2312.214	3020.396	384.708	96.177	288.531
77 мм	2282.185	2981.170	347.276	86.819	260.457
78 мм	2252.926	2942.950	319.958	79.989	239.968
79 мм	2224.408	2905.697	298.955	74.738	224.216
80 мм	2196.603	2869.376	282.204	070.551	211.653
81 мм	2169.485	2833.952	268.471	67.117	201.353
82 мм	2143.027	2799.391	256.972	64.243	192.729
83 мм	2117.208	2765.664	247.178	61.794	185.383
84 мм	2092.003	2732.739	238.719	59.679	179.039
85 мм	2067.391	2700.589	231.329	57.832	173.497
86 мм	2043.352	2669.187	224.810	56.202	168.607
87 мм	2019.865	2638.507	219.010	54.752	164.258
88 мм	1996.912	2608.524	213.813	53.453	160.360
89 мм	1974.475	2579.214	209.126	52.281	156.845
90 мм	1952.536	2550.556	204.876	51.219	153.657
91 мм	1931.080	2522.528	201.002	50.250	150.751
92 мм	1910.090	2495.110	197.456	49.364	148.092
93 мм	1889.551	2468.280	194.196	48.549	145.647
94 мм	1869.449	2442.022	191.188	47.797	143.391
95 мм	1849.771	2416.317	188.405	47.101	141.304
96 мм	1830.502	2391.147	185.821	46.455	139.365
97 мм	1811.631	2366.496	183.415	45.853	137.561
98 мм	1793.145	2342.348	181.169	45.292	135.877
99 мм	1775.033	2318.688	179.068	44.767	134.301

Порядок действий такой:

• Срезаем верхнюю часть банки, тщательно моем, высушиваем.

• На боковине отмечаем точку, в которой надо установить излучатель. Ее надо накернить. Берем что-то с острым наконечником (подойдет сверло большого диаметра, например), ставим точно в эту точку, наносим по сверлу удар. Он не должен быть сильным, чтобы не помялась банка. Но и не слишком слабым — должен остаться след.

• Понадобиться набор сверл — начинать сверлить надо с маленького размера, постепенно увеличивая до 12-16 мм — по размерам приобретенного RF соединителя.
• Напильником или наждачной бумагой обрабатываем края.

• К RF соединителю надо припаять медный или латунный провод заданной длины — 30,5 мм. Для нормального качества пайки конец провода обрабатываем наждачной бумагой до появления чистого металла (без оксидной пленки). Удобнее паять, зажав соединитель в тисках, выставив вывод вертикально вверх. Нагреваем обработанный конец провода паяльником, припаиваем к выходу RF соединителя. Надо следить чтобы излучатель был строго вертикален.

• Устанавливаем соединитель в подготовленное место в банке, затягиваем прижимным болтом.
• К обратной стороне соединителя припаиваем кабель.
• Wi-Fi антенна своими руками готова.

Можно обойтись и без RF соединителя, но с ним все намного проще — легче выставить излучатель вертикально вверх, подключить кабель, идущий к роутеру (маршрутизатору) или карте Wi-Fi.

Как сделать антенну для цифрового телевидения своими руками: пошаговая инструкция

Чтобы, исходя из частотных карт, вычислить длину отрезков кабеля для антенны, нужно использовать формулу определения длины волны:

λ=300/F, где F — частота передаваемого сигнала в МГц.

Например, для частоты 546 МГц длина волны получается около 550 мм. Именно такой отрезок кабеля нужно использовать для получения первой окружности антенны.

Для приема второго мультиплекса с частотой 498 МГц длина антенного кабеля должна составлять около 600 мм.

Первый шаг — отрежьте кабель нужными отрезками. В нашем случае это 550 и 600 мм. После этого каждый конец кабеля освобождается на 15 мм от внешней оплетки, а экранирование скрутите в тугую косичку и залудите паяльником. Центральную часть провода оставьте не тронутой в оплетке. Она не понадобится.

Второй шаг — спаяйте правый конец залуженной косички экрана одного провода с другим, затем также поступите с левыми концами кабеля. Центральные провода антенного кабеля не трогайте. Их даже можно обмотать изолентой, чтобы концы не соприкасались друг с другом.

Таким образом, основа нашей концентрической антенны сделана.

Третий шаг — сверните оба отрезка в кольца и расположите концентрически, т.е. одно кольцо внутри другого, например, на картонке из под обуви и закрепите ближе к концам упаковочными проволочками.

Дело остается за малым — подсоединением антенного кабеля, ведущего к вашему телевизору и изоляцией оголенных контактов.

Четвертый шаг — возьмите ваш антенный кабель необходимой длины, зачистите его оба конца от внешней оплетки примерно на 15 мм. Конец кабеля, ведущий к антенне, зачистите особым способом: оплетку экранирующего кабеля скрутите в тугую косичку и залудите.

А центральный провод зачистите от оставшейся оплетки на 10 мм, оставив около 5 мм оплетки для зашиты от замыкания с проводом экрана.

Пятый шаг — подведите антенный кабель с подготовленными концами к полученной ранее антенне из концентрических колец и скрутите конец оплетки от него с концом от левой части антенны, спаяйте полученное соединение.

Шестой шаг — изоляция оголенных проводов. Для этих целей можно использовать изоленту или клеевой пистолет (если он у вас есть).Второй провод — центральную жилу кабеля, скрутите с концом оплетки правой части антенны и спаяйте соединение. Таким образом, вы получите припаянную оплетку экрана к левой части кольца, а центральную жилу — к правой части контура.

Седьмой шаг — подсоединение кабеля к антенному штекеру. Для этого обрежьте примерно на 15 мм внешнюю пластиковую оболочку кабеля и выверните наизнанку экранирующую проволоку, натянув ее на оболочку. Аккуратно зачистите на 10 мм центральную жилу. Вставьте ее в центральную часть штекера (если конструкция позволяет), а затем навинтите внешнюю экранирующую гайку, чтобы она плотно охватила экранирующую часть провода. Остатки экрана можно аккуратно отрезать.

Таким образом, наша универсальная антенна для приема двух диапазонов частот готова к использованию внутри помещения. Антенна не требует усиления и дополнительных блоков питания. Но в плотной городской застройке все еще остается вопрос, как правильно установить антенну для цифрового телевидения. Для этого попробуйте экспериментальным путем определить место наилучшего приема.

Если ваш телевизор не оснащен современным ресивером для приема эфирного цифрового телевидения стандарта DVB-T2, потребуется докупить этот блок.

Если вы считаете процедуру самостоятельного изготовления антенны сложной, готовую антенну для приема DVB-T2 можно купить примерно за 400-1200 рублей. Например такую:

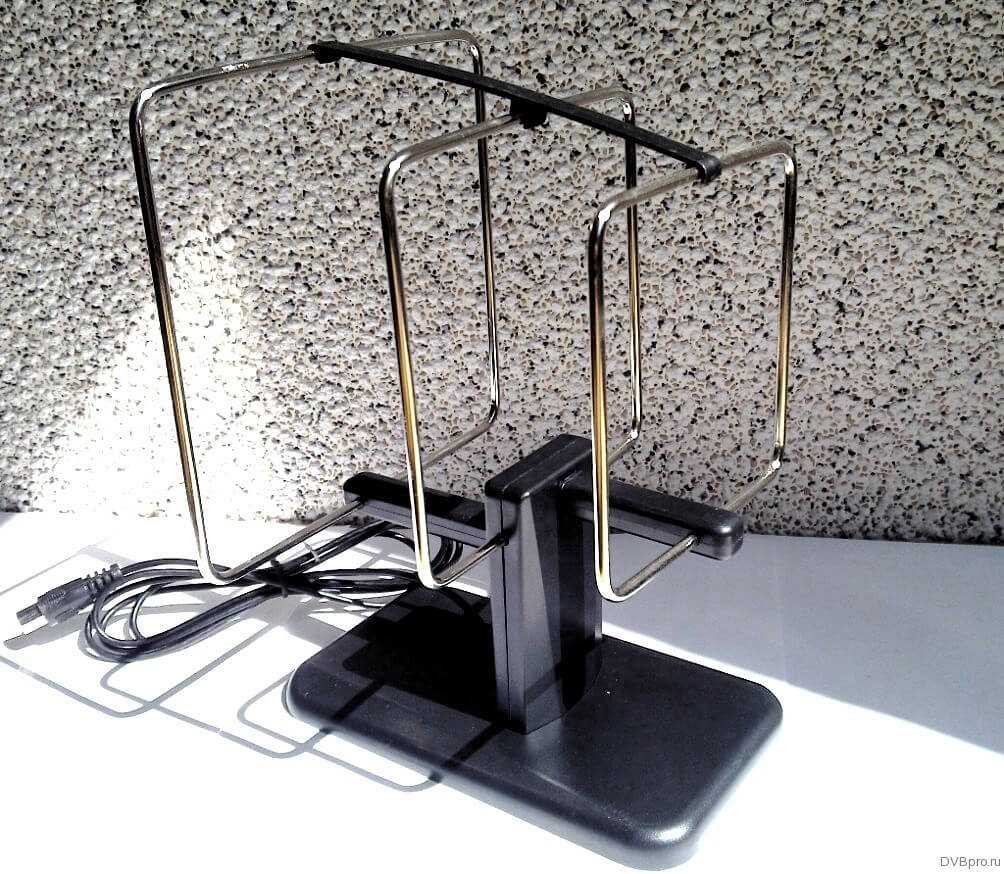

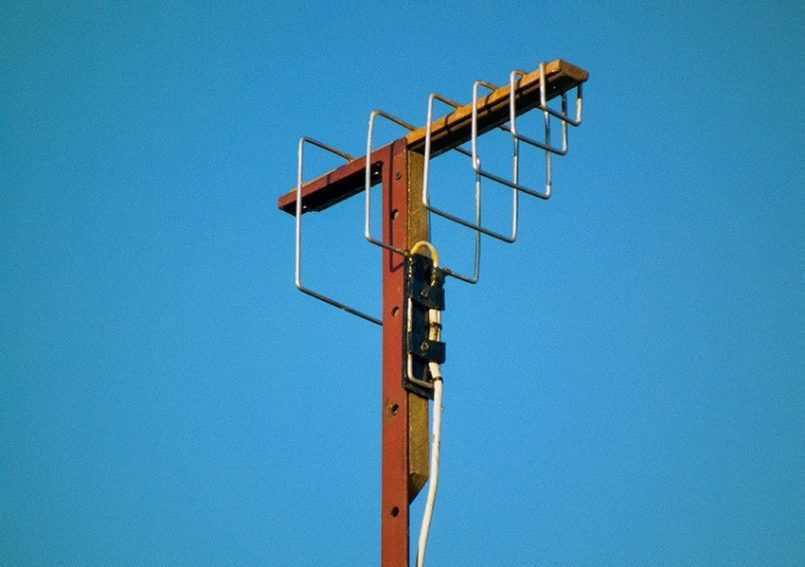

Двойной-тройной квадрат

Двойной квадрат – это пара рамок, соединенных 2 стрелами. Небольшая рамка называется вибратором, а та, что покрупнее – рефлектором. 3-й квадрат называется директором. Алгоритм изготовления подобного устройства следующий:

1. Расположенная сверху металлическая стрела должна объединять центры всех рамок.
2. Расположенная внизу стрела делается из материалов, которые не проводят ток (древесина, текстолит).
3. Разместите все квадраты так, чтобы их середины располагались на одной линии.
4. Линия должна быть направлена на наземную станцию.
5. Контур вибратора должен быть разомкнут. Его края фиксируются на текстолитовой пластинке.
6. Мачта изготавливается из древесины.

Принимая во внимание тот факт, что рамка симметрична и подключается к асимметричному антенному проводу, необходимо применять согласующее устройство. Лучший вариант – короткозамкнутый шлейф

Делается он из частей коаксиального провода. Расположенный слева отрезок – фидер, справа – шлейф. В месте соединения фидера и шлейфа закрепляется провод, который потом подсоединяется к телевизору.

Шлейф разделывается с одной стороны путем удаления экрана из алюминия. Оплетку необходимо скрутить в жгут. Основной проводник срежьте до изоляционного слоя. Фидер также необходимо разделать. Вытащите алюминиевый экран, скрутите оплетку. Основной проводник трогать не нужно.

После этого следуйте такому алгоритму:

1. Спаяйте расположенный слева край вибратора с оплеткой шлейфа и фидерным проводником.
2. Спаяйте расположенный справа край вибратора с фидерной оплеткой.
3. Выполните соединение шлейфной оплетки с расположенным внизу фидерным концом посредством металлической перемычки. Также можно использовать проволоку из металла.
4. Части провода должны размещаться параллельным образом. Дистанция между ними – 5 см. Применяются особые фиксаторы, сделанные из материалов, не проводящих ток. Кроме того, можно прикрепить согласующее устройство к пластинке из текстолита.
5. Провод, который устанавливается в телевизорный разъем, нужно спаять с низом фидера. Оплетки объединяются друг с другом, как и основные проводники.

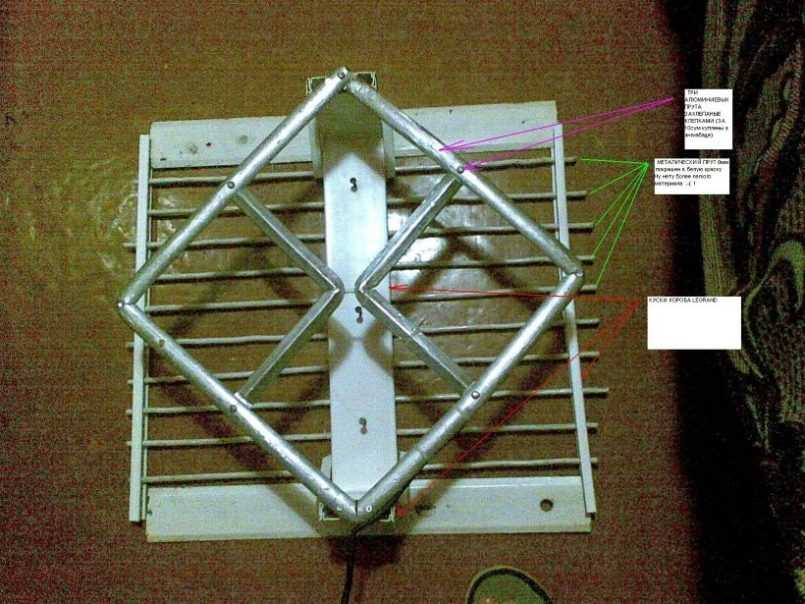

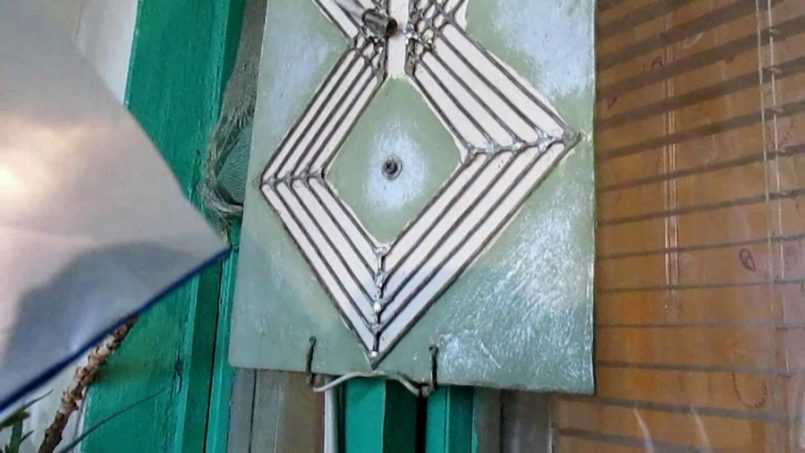

Бабочка

По своему исполнению напоминает польские аналоги, которые были широко распространены для приема аналогового вещания.

На вертикальном каркасе располагаются усики. Она устанавливается на улице, по этой причине необходимо использовать для усиков проволока достаточной толщины, чтобы ветер не погнул их. В случае использования меди достаточно 2-3 мм, для алюминия толщина должна немного больше.

Длина усиков рассчитывается в зависимости от частоты вещания ретранслятора. Для Москвы вещание осуществляется на частоте 314 Мгц. Высчитываем длину волны: 300/477=0,633 м. Это соответственно 64 см. Длина активной части — 16 см.

Через двадцать сантиметров отмечаем четыре точки. Проводим перпендикуляры относительно каркаса. С помощью транспортира линии отмеряет вверх и вниз угол в 30 градусов в обе стороны.

При использовании деревянного каркаса достаточно использовать саморезы для крепления усиков. После установки усиков соединяем их проволокой, и прикрепляем телевизионный кабель.

Типы принимающих антенн

Под антенной стоит понимать как принимающее, так и передающее устройство из разряда диполярных.

Прямо сейчас в эфире ведется телевещание в диапазонах:

1. 1 — 300 МГц. Это так называемые «метровые» волны, позволяющие принимать изображение аналогового телевидения (стандарт МВ и VHF).
2. 0,3-3,0 ГГц. Передаются дециметровые, более короткие волны, способные передать картинку в цифровом стандарте DVB (UHF и ДМВ-антенны).

При этом существует стандартизация и классификация рабочего диапазона. DVB-T2 предполагает использование наземных ретрансляторов, передающих сигнал по принципу сотовой связи. DVB-С2 позволяет решать ту же задачу на сверхвысоких частотах. Следовательно, чтобы антенна из кабеля (или других материалов) работала эффективно, необходимо рассчитать ее параметры, геометрические, в том числе.

Какие самодельные антенны бывают?

Если говорить о принципе действия, то все антенны можно разделить на две большие категории это:

Активные антенны. Это устройства обладающие высокочастотным усилителем радиоволн и нуждающиеся в дополнительном источнике питания. Они обладают большим коэффициентом усиления, при этом как правило, коэффициент шумов также не маленький.

Пассивные антенны усиливают за счет своих конструктивных особенностей. Обладают меньшим коэффициентом усиления, но за счет частотной настройки антенны и узкой диаграммы направленности могут выдавать качественный сигнал.

Также если говорить о частотном диапазоне то все телевизионные антенны можно разделить на три категории:

• антенны метрового диапазона
• антенны дециметрового диапазона

Широкополосные охватывающие несколько диапазонов.

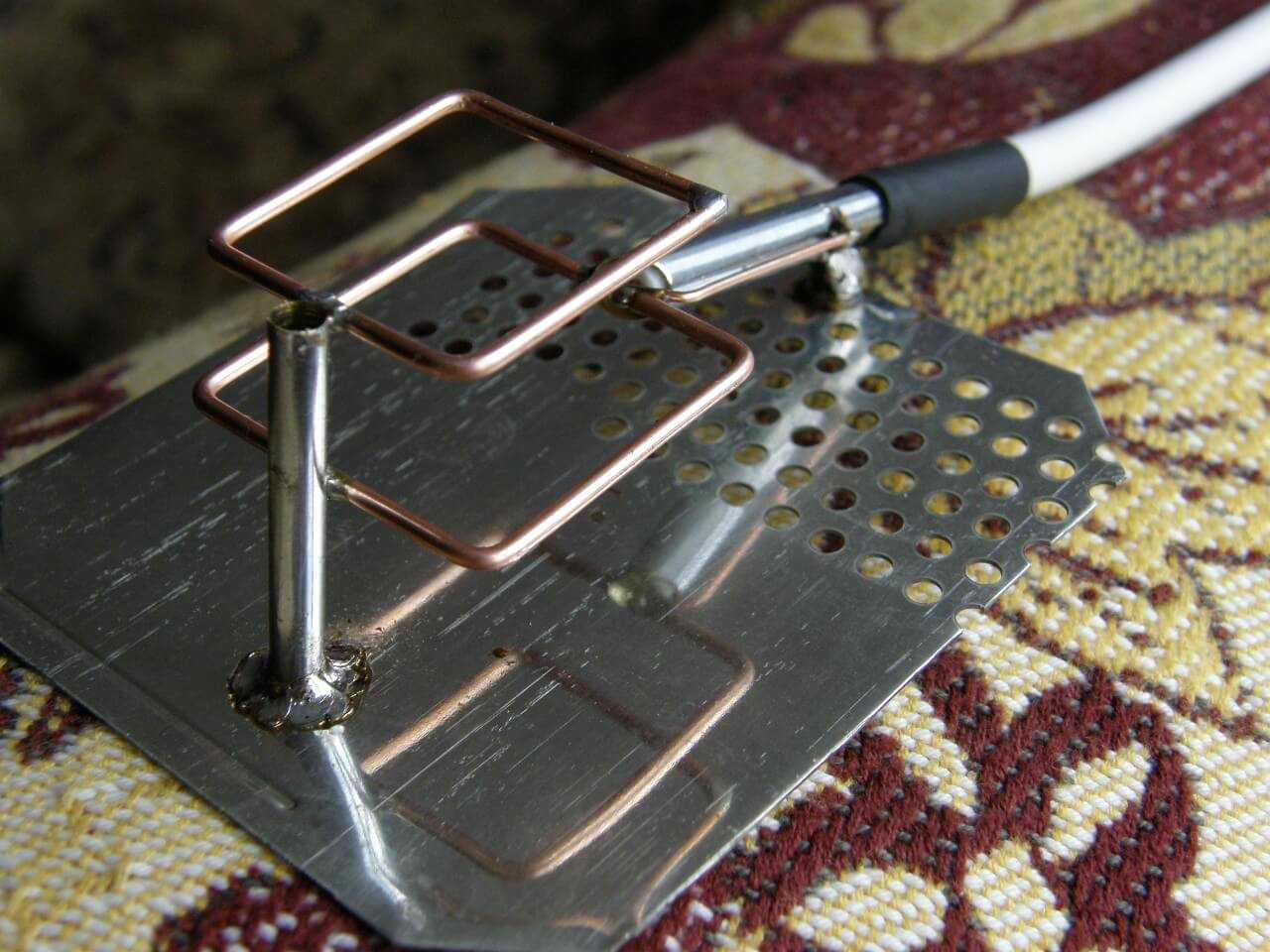

Двойной или тройной квадрат для несложных задач

В отдалённых регионах и зонах плохого приёма крайне непросто настроить «цифру». Впрочем, ситуацию можно легко решить, соорудив своими руками активную антенну . Она позволит заметно улучшить приём сигнала. Поэтому пользователь сможет без особых трудностей настроить все бесплатные каналы.

Рассматриваемой конструкции свойственен только один серьёзный изъян – необходимо направить антенну точно на телевышку, в противном случае качество сигнала будет неудовлетворительным. Следовательно, если пользователь понятия не имеет, где именно расположен ретранслятор, то он столкнётся с трудностями в процессе настройки «цифры».

Нельзя игнорировать очевидные преимущества конструкции. Разумеется, что сильная сторона – высокое качество приёма. Пользователи смогут поймать около 20 каналов, даже если находятся вдали от вышки. Главное – правильно определить размеры всех элементов конструкции и габариты согласующего устройства.

Материалы

Чтобы самостоятельно создать телеантенну для цифрового ТВ, необходимо запастись определёнными расходниками. Преимущественно конструкция делается из проволоки или металлических трубок. Влияет не только тип материала, но и его толщина. Например, трубки из меди, латуни и алюминия можно использовать для настройки каналов метрового диапазона с 1 по 12. Однако первые пять каналов требуют толщины в размере 10-20 мм, а 6-12 – от 8 до 15 мм.

Чтобы настроить каналы дециметрового диапазона, используйте проволоку с диаметром 3-5 мм. В целом конструкция антенны несложная и не состоит из большого количества элементов. Например, двойной квадрат представлен в виде двух рамок, соединённых верхней и нижней стрелой. Наименьшая рамка – это вибратор, соответственно, большая выполняет функции рефлектора.

Тройной квадрат обладает немалым коэффициентом усиления сигнала, об этом уже частично говорили ранее. Третью рамку называют директором.

Расчёт размера

Специфика расчёта антенны во многом зависит от диапазона. Разумеется, что нужно ориентироваться на дециметровый. Изготовьте антенну для цифрового телевидения так, чтобы её размеры отличались большим промежутком между окончаниями вибратора. Постарайтесь оставить как можно больше запаса, например, 50 мм.

Установка антенны

Пошаговая инструкция по изготовлению и подключению антенного устройства:

1. Сделайте из доступного металлического материала верхнюю стрелу, а потом соедините ею все рамки из середины.
2. Нижнюю стрелу следует сделать из расходников с изоляционными свойствами, например, из дерева или текстолита.
3. Все элементы необходимо расположить таким образом, чтобы центральные элементы были на одной прямой.
4. Направляющая должна быть настроена в сторону телевизионной вышки.
5. Используйте вибратор с открытым контуром. Края этого квадрата следует закрепить на текстолитовой пластине.
6. Если рамки сделаны из металла, то их края необходимо расплюснуть. Сделайте в них отверстия, чтобы зафиксировать нижнюю стрелу.
7. Оптимальный материал для изготовления мачты – древесина.

No tags for this post.
