Шины распределительных устройств

Подробнее о назначении

Использование заземляющей нулевой шины в системе проводке позволяет решить много важных моментов:

Создание нескольких точек, чтобы разделить общую нагрузку от основного ввода к нулевому проводнику.
“Открытие” механизма заземления посредством использования в конструкции прозрачной крышки, защищающей клеммы.
Повышение эффективности и работоспособности автоматических устройства защиты.
Обеспечение непрерывности линии от непосредственного заземления до выходной точки.
Экономия места в щитке, так как не будет необходимости размещать несколько одиночных шин.
Разделение проводов нулевого и фазного типа.

В целом, нулевая шина позволяет поднять безопасность функционирования сети на качественно новый уровень, однако ее использование и подключение должно быть максимально грамотным, поэтому к монтажу данного элемента электротехнической сети предъявляются особые требования.

Правила монтажа

В зависимости от выбранного типа устройства, монтаж осуществляется несколькими методами:

Крепление на DIN-рейку. (через изоляторы либо непосредственно в элетрощиток).
Монтаж через угловые изоляторы.
Крепление в электрощитке.

Осуществление монтажа допустимо открытым либо закрытым способом:

Открытый применяется в том случае, если есть шкаф, куда доступ посторонним будет ограничен. Монтаж осуществляется с видимой клеммной колодкой.
Закрытый вариант монтажа применяется в том случае, если оборудование подключается к особо важным системам, к примеру, к силовой розетке электроустановок.

После любого варианта монтажа (открытого или закрытого) не должно быть доступа к токоведущим жилам, поскольку в генерирующей установке ноль глухо заземлен, а прикосновение к точке подключения смертельно опасно

При выборе шин стоит обратить внимание на производителя и цену устройства. Так, дешевые китайские шины при эксплуатации или даже в начале монтажа могут просто лопнуть

Шина нулевая является важнейшим конструкционным элементом сборных шин. Применяется она для подключения проводников заземления и нуля. Этот элемент применяется при обеспечении электросетей как переменного, так и постоянного тока.

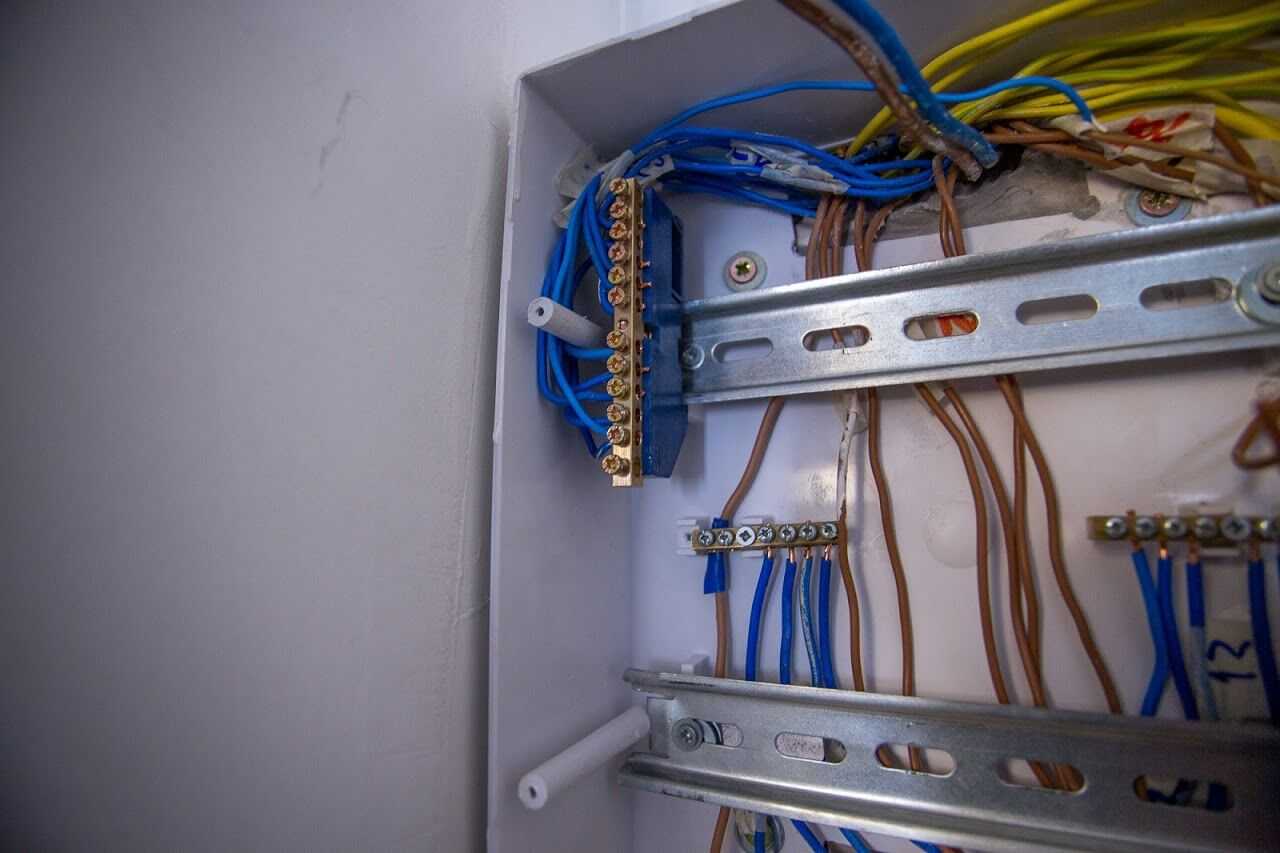

Для чего нужна нулевая шина

Силовой и нулевой провода, необходимо распределить от щитка до каждого индивидуального потребителя (или группы потребителей). Типовая схема квартирного щитка выглядит так:

Все силовые провода коммутируются защитными автоматами. А рабочий нуль соединяется с каждым потребителем напрямую. Для того чтобы выполнить групповое соединение без проблем на единственном контакте, разработана нулевая шина.

Обеспечивается оперативное подключение нескольких равнозначных линий.
Все контакты находятся под визуальным контролем.
Появляется возможность эффективного использования автоматов: нулевой проводник размыкать автоматом не обязательно. Значит, коммутационное оборудование может состоять из одной линии.
Гарантируется неразрывная цепь нуля от силового кабеля на входе, до каждой электроустановки.
Грамотное разделение электропроводки в рамках одной системы.
Технически правильное подключение устройств защитного отключения (УЗО), возможно лишь в случае организации нулевой шины в соответствии с ПУЭ.

В чем разница между нулевой и заземляющей шиной

УЗО или АВДТ для защиты сегодня применяются достаточно широко. Именно для их корректной работы требуется заземление, которое должно быть распределено так же, как и ноль. Именно для этого используется такая же планка с клеммами. В случае отсутствия контура можно поступить следующим образом. Нулевая шина в щитке объединяется с заземляющей, после чего от каждой из них идут отдельные провода.

Главное, чтобы после УЗО или АВДТ они не соприкасались. В противном случае о корректной работе не может быть и речи. Подобное действие называется защитным занулением. Полноценным заземлением это не назвать, однако со своей задачей оно справляется.

Целевое назначение: для чего нужна

Основная цель использования такого устройства – удобство дальнейшей разводки по помещению, а также гарантия безопасности в ходе эксплуатации силовых токопроводящих жил. Область применения — сети с напряжением максимум 400 вольт (постоянного и переменного тока).

Преимущество использования:

Организация нескольких областей для присоединения нагрузок от общего ввода к проводнику нуля.
Обустройство заземления видимого типа (устройство с прозрачной крышкой), который поможет прикрыть клеммник.
Улучшение и оперативное подключение нескольких сетей (один узел допускает ввод до 40-ка проводников с 3-мм сечением).
Неразрывная электроцепь на месте с заземлением (также до нагрузки).
Разделение проводников на защитное и рабочее заземление.

Грамотное и профессиональное разделение электропроводки в доме или офисе с множеством электроточек невозможно обеспечить без применения такого простого устройства.

Преимущества установки нулевой планки в распределительном шкафу

Не все понимают важность подобного монтажа, считая, что если в щитке необходимо объединить всего 3-4 жилы, это можно сделать при помощи обычной скрутки. На это можно ответить, что достаточно такой коммутации оказаться под хорошей нагрузкой, и уже через 20-30 минут изоляция начнет разогреваться, после чего вспыхнет

Стоит разобрать, какие преимущества дает установка нулевой шины в щитке:

Наличие множества точек, к которым можно подключить провода нейтрали.
Обеспечение легкого доступа для возможности обслуживания при ревизии электрических силовых шкафов.
Повышение эффективности работы элементов защитной автоматики за счет отсутствия нагрева.

Конструктивные особенности

При детальном рассмотрении конструкции, можно заметить, что она представляет собой токопроводящую жилу и основание, изготовленное из пластика, которое предназначено для установки на DIN рейку.

На фото внешний вид НШ:

Токопроводящая жила содержит в себе отверстия и зажимные болты, для фиксации проводников в ней, а также аккуратной и безопасной разводки внутри распределительного устройства проводников N. Различаются между собой НШ как способом монтажа (корпусом), так и количеством монтажных отверстий, соответственно длиной.

Для обеспечения качественного соединения, а также упрощения дальнейшего обслуживания, шина выполнена единым токопроводящим элементом достаточного размера из электротехнической меди или латуни. С различным количеством болтовых зажимов, к которым подводят нулевые (N) проводники.

Различают НШ в корпусе и шины заземления без корпуса, внешне токопроводящие элементы идентичны. Нулевую шину изготавливают в корпусе или устанавливают изолятор. Для правильного функционирования устройств дифференциальной защиты необходимо правильно произвести их подключение, а в распределительном щите разделить проводники N от PE. В случае металлического щита, это можно произвести только изолировав нулевой проводник от корпуса.

Правила установки

Монтаж НШ возможен как на специальную рейку, так и в электрический щиток. Предусмотрены варианты установки как закрытым, так и открытым способом. Открытый способ прекрасно подходит для шкафа, который будет закрытым для доступа посторонних лиц. Закрытый вариант используется в ситуациях, когда применяется оборудование, подключаемое к очень важным элементам. В качестве примера можно привести розетку силового типа для различного электрического инструмента.

На видео ниже наглядно показывается, как установить НШ на DIN-рейку и как ее можно надежнее зафиксировать:

Вот мы и рассмотрели устройство и назначение нулевой шины. Надеемся, информация была для вас полезной и интересной!

Наверняка вы не знаете:

Целевое назначение: для чего нужна

Основная цель использования такого устройства – удобство дальнейшей разводки по помещению, а также гарантия безопасности в ходе эксплуатации силовых токопроводящих жил.

Область применения — сети с напряжением максимум 400 вольт (постоянного и переменного тока).

Организация нескольких областей для присоединения нагрузок от общего ввода к проводнику нуля.
Обустройство заземления видимого типа (устройство с прозрачной крышкой), который поможет прикрыть клеммник.
Улучшение и оперативное подключение нескольких сетей (один узел допускает ввод до 40-ка проводников с 3-мм сечением).
Неразрывная электроцепь на месте с заземлением (также до нагрузки).
Разделение проводников на защитное и рабочее заземление.

Определение

Шины электрические соединительные позволяют объединить все элементы электроустановки в одно целое. По сути, это проводники, сопротивление которых находится на низком уровне.

При совокупности нескольких шин в одной точке говорят о шинопроводах. Как правило, они устанавливаются на изоляторах, которые одновременно служат в качестве опор. Прячется он в специальный короб (канал). Благодаря этому он защищается от факторов окружающей среды. Шинопровод всегда должен быть устойчивым к возникающим динамическим и тепловым нагрузкам, ударным тока электросети.

Шины электрические выполняются в нескольких исполнениях. Для их деления на виды предусмотрено несколько классификаций.

По способу исполнения выделяют гибкие и жесткие шины. Их по-другому называют плоскими и трубчатыми. Гибкие шины не перекручиваются. Они не должны обладать высокой степенью тяжения. Причем степень тяжения всех проводов должна быть одинакова. Под влиянием температуры длина шины может изменяться. Поэтому жесткие модели оснащаются гибкими перемычками, которые должны компенсировать эти изменения. Кроме того, они оснащаются виброгасителями.

Кроме того, шины электрические могут быть изолированными и неизолированными. Уже из названия понятно, что в первом случае шина имеет слой изоляции, а во втором – нет.

Нулевая шина: устройство, назначение, характеристики

Нулевая шина необходима для того чтобы выполнить подключение заземляющих проводников (PE) и рабочих нулей (N). Область применения данной конструкции — сети постоянного или переменного тока с напряжением, достигающем 400 Вольт. На сегодняшний день представить сборку электрического щитка без применения специальных шин практически не возможно, поэтому в этой статье мы решили рассмотреть устройство и назначение нулевой шины.

Конструктивные особенности

На фото внешний вид НШ:

Назначение

Применение нулевой шины даёт возможность решать несколько очень важных проблем:

Прежде всего, можно создать сразу несколько точек для осуществления подключения нагрузок от общего ввода к проводнику нулевого типа.
Провести заземление видимого типа, устройством с крышкой, выполненной из прозрачного материала, которая закрывает клеммы.
Значительно повысить эффективное использование защитных автоматических устройств.
Обеспечить неразрывность цепи на участке от заземления до конкретной нагрузки.

Выполнить важное условие, которое предусматривает раздел проводов нулевого (защитного) и рабочего типов. О том, как разделить PEN проводник, мы рассказывали в отдельной статье.

Характеристики

Сейчас установлены очень чёткие требования к выбору нулевых шин

Самое важное правило — это не превышение сечения провода аналогичного показателя в ГЗШ. Чтобы вы понимали, существует возможность ввода в ящик от одного и до четырёх десятков проводов

К примеру, для варианта 3 на 40 предусматривается провод, сечение которого достигает 3 миллиметров при максимально допустимом подключении четырёх десятков.

Что касается технических характеристик, некоторые из параметров мы предоставили в таблице ниже. У каждого производителя свои конструктивные особенности и характеристики нулевых шин. Для примера мы взяли продукцию компании IEK:

Правила установки

На видео ниже наглядно показывается, как установить НШ на DIN-рейку и как ее можно надежнее зафиксировать:

Наверняка вы не знаете:

Нулевая шина в корпусе: назначение

Как устроен корпус с нулевыми шинами?

Нулевая шина в корпусе выглядит следующим образом — пластиковое основание светлого тона имеет конструкцию для крепления на DIN-рейку, внутри устройства расположены от двух до четырех бронзовых шин, каждая шина отделена прозрачными пластинами, затем, лицевая часть корпуса нулевой шины закрывается прозрачной, синего оттенка съемной панелькой. Вот такое незамысловатое устройство придумала фирма Legrand, в последующем, подхватившая идею фирма IЕК.

Принцип работы нулевых шин

Чем отличается ноль от нуль?

На этот вопрос сможет ответить не каждый профессиональный электромонтажник, по этой причине и была создана статья для раскрытия «секрета».

По современным правилам и нормам электромонтажа, нулевой проводник не должен прерываться или, как еще говорят профи, «рваться» на всем его протяжения электрической сети, после ввода в распределительный щит. Разрывать ноль возможно одновременно с фазой с помощью двухполюсного автоматического автомата. Так и появились нулевые шины, к которым присоединяются нулевые проводники, идущие от нагрузок. Во многих щитовых предусмотрены нулевые шины или их можно отдельно приобрести и установить в щитовой, они бывают различных комбинаций.

Корпус для нулевых шин, зачем и для чего?

Разобраться в этом вопросе возможно в том случае, если хорошо понимать назначение устройства защитного отключения (УЗО). Если в щитовой одно УЗО – это устройство можно подключить к общей нулевой шине. Но если планируется установка двух и более УЗО тогда вся тайна становится явной.

Дело в том, что каждое УЗО для корректной работы требует автономной нулевой шины. Если несколько УЗО завести на одну общую нулевую шину, то во время утечки тока сработают одновременно несколько устройств и в итоге обесточат потребителей, которые ни в чем не повинны.

Другими словами, каждое УЗО нуждается в индивидуальной нулевой шине. Для примера можно посмотреть схему установки нескольких устройств защитного отключения. Чтобы ни плодить слишком много нулевых шин, была изобретена нулевая шина в корпусе.

Какими бывают нулевые шины

По сути, это усиленный проводник открытого типа (в контактной зоне), на который можно с помощью винтовых или иных соединителей завести нулевые проводники. Типичная конструкция — прямоугольный брусок из прочного металла с хорошей проводимостью: чаще всего латунь, или иные сплавы на основе меди.

Размещается эта контактная колодка внутри распределительных устройств. Вне зависимости от конструкции, после монтажа не должно быть доступа к токоведущим частям. В генерирующей установке, нуль является глухо заземленным. А в точке подключения, любое прикосновение к открытым проводникам может быть опасным. Поэтому в щитках, где после открытия крышки открывается доступ ко всем элементам, применяются относительно защищенные конструкции.

Если щиток после монтажа всегда закрыт для доступа, за исключением выключателей защитных автоматов, можно использовать полностью открытые нулевые рейки.

Такие колодки непосредственно монтируются на корпус (внутри) щитка из пластмассы, или через диэлектрические проставки, на металлическую коробку.

Поскольку большинство распределительных щитов выполнены с применением DIN реек, разумно устанавливать любое клеммное оборудования подобной конструкции.

Установив такую рейку в одном ряду с дифференциальными автоматами, несложно аккуратно подключить каждый абонентский кабель внутри щитка.

Существуют клеммы быстрого монтажа: по типу WAGO. Есть соблазн не «мудрить» с винтовыми зажимами, а выполнить соединение «по-быстрому».

Но такие зажимы не являются на 100% надежными. К тому же, качество контактов невозможно проверить визуально. Еще одна проблема — в разъемах WAGO нет возможности извлечь один проводник, не разрушив всю линейку.

Преимущества использования симисторов

Увеличение разрешенной критической величины напряжения коммутации, что разрешает управления большими реактивными нагрузками без существенных сбоев в коммутации. Это позволяет уменьшить число компонентов, размеры печатной платы, снизить цену и убрать потери на рассеивание энергии демпфером.
Повышение критической величины изменения тока коммутации, что повышает качество работы на высокой частоте для несинусоидального напряжения.
Большая чувствительность к высокой температуре рабочего процесса.
Высокое значение допустимого напряжения снижает стремление к самовключению из состояния отсутствия проводимости при большой температуре, что разрешает их использование для резистивных нагрузок по управлению бытовой и нагревательной техникой.
Долговечность симистора, обусловленная рабочими температурными перепадами, отличается практически неограниченным ресурсом.
Отсутствие искрообразования и возможность управления в момент нулевого тока в сети, что снижает электромагнитные помехи.

Основные достоинства семистора:

большая частота срабатывания для высокой точности управления;
высокий ресурс по сравнению с релейными электромеханическими устройствами;
возможность добиться небольших размеров приборов;
отсутствие шума при включении и отключении электроцепей.

Силовая электроника, с использованием симисторов, разработанная отечественными производителями благодаря своим качественным показателям может составить западным фирмам высокую конкуренцию.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.

Для чего нужна нулевая шина в щитке, разновидности и особенности применения в доме

С целью безопасности и удобства монтажа линий электропитания, применяются вводы с отличительными значениями, которые объединяются в общие контактные группы. Нулевая шина — контактная колодка, для безопасного подключения одновременно несколько проводников для дальнейшего питания электроустановок.

Требования безопасности ПУЭ

Система электропитания в идеале составляется по схемам, которые рекомендованы правилами устройства электроустановок (ПУЭ). В жилое помещение или на отдельный объект подключается силовой кабель, а уже последующая его разводка внутри здания обеспечивается с помощью распределительного щитка.

Для удобства такой разводки и применяется нулевая шина. Проще говоря, такое устройство представляет собой усиленный проводник в контактной зоне по открытому типу. К нему подключаются нулевые проводники при помощи винтовых соединителей.

Распространенная конструкция шины — брусок прямоугольной формы, произведенный из прочного металла с характерной проводимостью: латунь, сплавы с медью.

Шина нулевая в корпусе щитка: конструктивные особенности

Конструкция нулевой шины:

Токопроводящая жила из прочного металла.
Пластиковое основание, которое в дальнейшем при монтаже устройства применяется для крепления на ДИН плоскость.

В свою очередь, устройство имеет отверстия, а также зажимные болты, которые применяются с целью закрепления используемых проводников. Такие отверстия и болтики применяются для безопасной разводки проводов нейтрали. Внешне шины отличительны по длине, способу монтажа и количеству отверстий для установки.

Для упрощения сервисного обслуживания и выполнения качественных работ по соединению токопроводящих жил, применяются медные или латунные металлы.

Такие сплавы продлевают срок эксплуатации устройства, обеспечивают бесперебойную работу всей системы. Есть шины в корпусе и без корпуса, однако токопроводящие элементы любых типов устройств схожи.

Для правильной работы устройства и обеспечения дифференциальной защиты потребуется правильное подключение устройств с разделением проводников NPE в щите. Если щит металлический, дополнительно используется нулевой провод от корпуса с изоляцией.

Целевое назначение: для чего нужна

Область применения — сети с напряжением максимум 400 вольт (постоянного и переменного тока).

Преимущество использования:

Организация нескольких областей для присоединения нагрузок от общего ввода к проводнику нуля.
Обустройство заземления видимого типа (устройство с прозрачной крышкой), который поможет прикрыть клеммник.
Улучшение и оперативное подключение нескольких сетей (один узел допускает ввод до 40-ка проводников с 3-мм сечением).
Неразрывная электроцепь на месте с заземлением (также до нагрузки).
Разделение проводников на защитное и рабочее заземление.

Правила монтажа

В зависимости от выбранного типа устройства, монтаж осуществляется несколькими методами:

Крепление на DIN-рейку. (через изоляторы либо непосредственно в элетрощиток).
Монтаж через угловые изоляторы.
Крепление в электрощитке.

Осуществление монтажа допустимо открытым либо закрытым способом:

Открытый применяется в том случае, если есть шкаф, куда доступ посторонним будет ограничен. Монтаж осуществляется с видимой клеммной колодкой.
Закрытый вариант монтажа применяется в том случае, если оборудование подключается к особо важным системам, к примеру, к силовой розетке электроустановок.

Выбор автоматов в домовой или квартирный щиток

В электрическом щитке используют три типа устройств:

Автомат. Отключает и включает питание в ручном режиме, а также срабатывает (разрывает цепь) при коротком замыкании в цепи.
УЗО (устройство защитного отключения). Оно контролирует ток утечки, который возникает при пробое изоляции или в случае, если кто-то взялся за провода. При возникновении одной из указанных ситуаций цепь разрывается.
Диф. автомат (дифференциальный автомат). Это устройство, которое в одном корпусе совмещает два: контролирует и наличие КЗ и тока утечки.

Диф-автоматы обычно ставят вместо связки — УЗО+автомат. Этим экономится место в щитке — его требуется меньше на один модуль

Иногда это важно: например, вам нужно включить еще одну линию электропитания, а места для установки нет как нет и свободного автомата

Диф-автомат ставят вместо связки автомата и УЗО

Вообще же чаще ставят два устройства. Во-первых, это дешевле (диф.автоматы стоят дороже), во-вторых, при сработке одного из защитных устройств вы точно знаете, что произошло и что нужно искать: КЗ (если выключался автомат) или утечка и возможная перегрузка по току (сработало УЗО). При сработке дифавтомата вы этого не обнаружите. Разве что поставите специальную модель, которая имеет флажок, показывающий, по какой неисправности сработало устройство.

Автоматы защиты

Защитные автоматы выбираются по току, который необходим для потребителей данной группы. Высчитывается он просто. Складываете максимальные мощности всех подключаемых одновременно устройств в группе, делите на напряжение сети — 220 В, получаете требуемую мощность по току. Номинал устройства берете чуть больше, иначе при включении всех нагрузок он будет отключаться по перегрузке.

Например, сложив мощность всех устройств в группе получили суммарное значение 6,5 кВт (6500 Вт). Делим на 220 В, получаем 6500 Вт / 220 В = 29,54 А.

Какие цифры на корпусе что обозначают

Номиналы автоматов по току могут быть следующие: (в А) 6, 10, 16, 20, 25, 32, 40, 50, 63. Ближайший больший к заданному значению — 32 А. Такой и ищем.

Нулевая шина: виды и применение

Нулевая шина – это один из элементов конструкции систем сборных шин, который используется для подключения проводов заземления и нулевых проводников. Сфера использования данного изделия – электрические сети с переменным и постоянным током. Напряжения в сетях может достигать 400В. Сегодня при монтаже электрощита специальные нулевые шины крайне необходимы и не имеют аналогов

О том, в чем, собственно, заключается важность данных аксессуаров для электрощитов, мы расскажем в нашей статье

Подробно и внимательно рассматривая конструкцию нулевой шины становится очевидным, что по сути она состоит из ТПЖ и пластикового основания, при помощи которого осуществляется монтаж на дин-рейку.

Токопроводящая жила оснащена специальными отверстиями, а также зажимными болтами, что служит для прочного закрепления проводников внутри конструкции. Кроме того, такие особенности позволяют аккуратно и с наибольшей безопасностью развести нулевые проводники.

Нулевые шины на современном рынке электротехнической продукции представлены в большом разнообразии. Так, все изделия отличаются друг от друга методом крепления, числом отверстий для монтажа, а также длиной.

Нулевая шина – это цельный токопроводящий медный или латунный элемент, обеспечивающий качественное соединение. Количество зажимов, идущих от нулевых проводников, может быть абсолютно различным. Данное изделие имеет корпус или же монтируется в изолятор.

Применение нулевых шин

Использование такого, на первый взгляд незначительного элемента, как нулевая шина, позволяет решить ряд очень серьезных задач. К таковым относятся:

возможность создания сразу некоторого числа точек для подсоединения нагрузок, которые имеют направление «общий ввод – нулевой проводник»;
возможность сделать заземление видимым за счет прозрачной крышки, закрывающей клеммы;
повышение эффективности защитных автоматов;
гарантия неразрывности электроцепи на отрезке «заземление – конкретная нагрузка»;
возможность разделения проводов в системе.

На сегодняшний день действуют строгие требования в отношении выбора нулевых шин. Самым важным правилом является исключение превышения сечения проводника относительно величины в главной заземляющей шине.

Правила монтажа

Нулевая шина может устанавливаться на дин-рейку и внутрь электрощита. Возможна и открытая, и закрытая установка. Первый вариант является самым оптимальным для закрытого электрического шкафа, а второй – для оборудования, присоединяемого к наиболее важным элементам. Пример: силовая розетка для различных электроинструментов.

Торговая сеть «Планета Электрика» имеет в своем ассортименте большой выбор аксессуаров для электромонтажа, в том числе компоненты систем сборных шин. Нулевые шины, представленные в наших торгово-выставочных залах, выпускаются такими производителями, как IEK, Schneider Electric, TDM ELECTRIC и др.
