Как заменить вводной кабель в квартире и частном доме

Как поменять вводной кабель в частном доме

Решая вопрос, сделать ли работу своими руками, следует помнить, что подобный вид монтажа требует профессионального решения вопроса силами опытного электромонтера, знающего и соблюдающего требования нормативных документов.

Для привлечения специалистов лучше не пытаться решать мучительный вопрос, кого звать в качестве электромонтера, а обратиться в управляющую компанию или в иную организации, занимающуюся эксплуатацией электрооборудования дома.

Как заменить ввод в квартире Идеальным вариантом является тот случай, когда подъездный щит расположен на одной стене, через которую будет производиться ввод в квартиру, в такой ситуации достаточно пробурить в ней отверстие и завести туда новый кабель. В других вариантах прежде всего нужно определиться, как проложена старая проводка.

Как заменить вводной кабель в квартире и частном доме?

СИП заводят в дом через металлическую толстостенную трубу. Это защитит кабель от механических повреждений, например, просадка дома. Для дополнительной защиты изоляции, на провод надевают гофротрубу. Металлическая труба должна иметь уклон на улицу, чтобы исключить протекание воды в здание и обледенение. После ввода кабеля, место монтажа замазывают раствором.

Как поменять вводной кабель в дом

В нем размещают:

  • мощный автоматический выключатель или заменяют его обычным рубильником вида серии РБ-31 с комплектом предохранителей, укомплектованных мощными плавкими вставками, рассчитанными на токи около 100 А;
  • разрядники или ограничители перенапряжения, защищающие от проникновения высокого потенциала молнии;
  • схему расщепления PEN проводника, подключенного к повторному заземлению.

На рисунке ниже показана конструкция трехфазного вводного устройства. Для однофазной схемы оно упрощается использованием элементов только одной фазы.

Конструкция вводного устройства Вводное устройство можно размещать прямо на опоре воздушной ЛЭП или на стене дома с наружной стороны. Его конструкция для подключения к подземным кабельным линиям устроена так же, как и для ВЛ.

Наличие повторного заземления в доме требует установки молниезащиты и системы УЗИП.

Замена вводного кабеля в частном доме от новичка

Внимание Возможно, что проводка уложена в штробу под штукатуркой, в таком случае можно аккуратно демонтировать ее и на это же место уложить новый ввод с последующим восстановлением покрытия стены. Данный способ не всегда возможен, к примеру, если в подъезде совсем недавно сделан ремонт, соседи не будут в восторге от разрушения только что произведенной, пахнущей свежей краской, отделки

Чаще всего кабель протаскивают по каналам потолочных перекрытий, совершить такую же операцию на стадии законченного строительства в большинстве случаев не реально. Наилучшим вариантом во всех случаях будет укладка вводной магистрали в коробе или гофротрубе, как показано на фото ниже: В целях безопасности, во избежание повредить действующую скрытую проводку, кабельную магистраль лучше положить по потолку. Если демонтаж старого кабеля невозможен, его освободившиеся концы необходимо заизолировать.

Замена электропроводки на потолке

Мы знаем, что проводка размещается не только на стенах, она также проходит и по потолку и подает ток к светильнику. Такую проводку также нужно поменять и тут возникает вопрос, как же можно осуществить этот процесс в панельном доме, если не будет использоваться подвесной потолок, и не будет наноситься штукатурка?

Выходом является использование старых каналов или швов между потолочными панелями. Напомним в дополнительный раз: штробить перекрытия (потолок или пол) строго запрещено.

Использование старых каналов для замены проводки можно назвать самым оптимальным. Однако есть нюанс. Края канала часто заштукатурены цементом и их нужно будет разбить.

В середине кабель не должен быть закрепленным. Сам канал может иметь большую длину и процесс протягивания нового провода может быть сложным.

Здесь можно прикрепить новый кабель к старому и, вытягивая старый, мы затянем новый. При этом не следует сильно сгибать старый алюминиевый провод. Дело в том, что отработанный алюминий хрупкий и быстро ломается.

Протянуть проводку можно и с помощью стальной проволоки. Проволоку просовывают через весь канал и затем втягивают новый провод. Старый провод все равно придется демонтировать.

Собственно таковы являются способы монтажа новой проводки, и именно от ваших желаний и ресурсов зависит выбор одного из них. Как видно, каждый способ предполагает свой вариант замены и прокладки проводки и в зависимости от выбранного способа составляется схема новой проводки.

Инструменты и материалы

И так, перед тем, как поменять проводку в квартире, которая находится в панельном доме, нужно взять:

  1. Перфоратор с коронкой и набором сверл для бетона. С помощью коронки будут делаться отверстия для подрозетников. Сверла нужно использовать для отверстий, в которые будут вставляться дюбеля-хомуты.
  2. Молоток.
  3. Слесарное зубило.
  4. Пассатижи.
  5. Бокорезы.
  6. Плюсовую и минусовую отвертки.
  7. Индикатор.
  8. Рулетку.
  9. Паяльник (мощность не должна превышать 60-ти ватт).
  10. Шпатель (им будут закреплять монтажные коробки и провода).

Что касается материалов, то их список состоит из:

  • трехжильного медного провода (для освещения провод с сечением в 1,5 кв. миллиметра, для розеток — 2,5 кв. миллиметра);
  • монтажных коробок (подрозетников);
  • розеток;
  • включателей;
  • дюбелей-хомутов;
  • алебастра;
  • клеммников;
  • изолирующих лент;
  • проволоки с сечением 1,5 миллиметра.

Последовательность выполнения работ

Когда вы подготовили и утвердили схему, запаслись всеми инструментами и материалами, можно приступать к замене проводки. С самого начала вам нужно приготовить специальную розетку, к которой будет подключаться перфоратор и другие устройства.

Эта розетка будет подключаться сразу после счетчика. Для ее создания нужно установить на дощечку двойную розетку и автоматический выключатель (должен быть рассчитанным на 16 ампер). От розетки должен идти недолгий кабель.

Когда такая розетка является готовой, отключают подачу электричества и подключают эту розетку. Это подключение предусматривает отсоединение идущих от счетчика кабелей от квартирной сети и присоединение к нашей розетке.

В результате квартира будет обесточенной, что и нужно для безопасной замены старой проводки. Далее демонтируют все розетки, выключатели и светильники. После этого нужно найти распределительные коробки. Это можно сделать либо постукиванием по стене, или благодаря специальному устройству.

Следующий этап заключается в открытии этих коробок, разъединении алюминиевых проводов и их вытягивании.

По сути дела демонтаж является законченным. После этого устанавливают новую проводку одним из способов, которые мы уже определили выше. В это же время делают большие отверстия для монтажных коробок и устанавливают коробки.

Далее всю систему соединяют и проверяют на наличие короткого замыкания. В конце наносят шпатлевку (если нужно), монтируют розетки, выключатели, люстры и, отключив временную рабочую розетку, подключают новую квартирную проводку.

На время отключения спецрозетки и подключения проводки, которая будет заменой старой, питание должно быть отключенным.

Как заменить ввод в квартире

Идеальным вариантом является тот случай, когда подъездный щит расположен на одной стене, через которую будет производиться ввод в квартиру, в такой ситуации достаточно пробурить в ней отверстие и завести туда новый кабель. В других вариантах прежде всего нужно определиться, как проложена старая проводка. Возможно, что проводка уложена в штробу под штукатуркой, в таком случае можно аккуратно демонтировать ее и на это же место уложить новый ввод с последующим восстановлением покрытия стены. Данный способ не всегда возможен, к примеру, если в подъезде совсем недавно сделан ремонт, соседи не будут в восторге от разрушения только что произведенной, пахнущей свежей краской, отделки.

Чаще всего кабель протаскивают по каналам потолочных перекрытий, совершить такую же операцию на стадии законченного строительства в большинстве случаев не реально. Наилучшим вариантом во всех случаях будет укладка вводного кабеля в коробе или гофротрубе, как показано на фото ниже:

В целях безопасности, во избежание повредить действующую скрытую проводку, кабель лучше положить по потолку. Если демонтаж старого кабеля невозможен, его освободившиеся концы необходимо заизолировать.

Пример замены вводного кабеля в квартире предоставлен на видео:

Кто оплачивает замену

Для того, чтобы узнать, за чей счет осуществляется замена провода от столба к дому необходимо обратится к энергоснабжающей организации. У них нужно запросить документ – акт раздела границ балансовой принадлежности. В этом документе указано, кто несет ответственность за проведение данной работы.

В действительности энергосбыт отказывается исполнять замену кабеля от столба к дому. Ведь согласно акту провода, которые уходят от столба к постройке не являются на балансовом обслуживании организации. В таком случае хозяевам для замены необходимо обращаться к электрику, и соответственно осуществляются эти работы за счет жителей.

Однако в этом есть и определенные преимущества. Потому что у специалистов из организаций, обслуживающих линии электроснабжения цены завышена, а качество выполненных работ будет занижено. Так как это очень ответственный участок электроснабжения, нужно чтобы работы выполнялись качественно и по всем техническим правилам.

Безопасность и надежность электроснабжения полностью зависит от качества установки. Если замена выполнена правильно, то плохие погодные условия не смогут повлиять на подачу электроэнергии. Обычно стоимость прокладки или замены провода от столба к дому не велика. Все же окончательно информация о том, сколько стоит данная работа зависит от многих факторов, например, от расстояния от столба к дому.

Сборка и подключение домашней сети

Из оборудования для штроб понадобятся:

  • Болгарка.
  • Перфоратор и коронка на него, с помощью которой делаются гнёзда под распределительные точки и розетки. Лучше алмазная, так как отверстия будут ровнее.
  • Долото.

Для самой установки линии потребуется следующий инструментарий:

  • Пассатижи и кусачки.
  • Нож для работы с кабелями.
  • Набор отвёрток с изолированными ручками.
  • Пресс-клещи. Они пригодятся для огильзовки провода.
  • Индикаторная отвёртка.
  • Тестер для проверки линии.
  •  Шуруповёрт.
  • Гипс и шпатель для его укладки.

*(Позаботиться обо всех инструментах нужно заранее)

А перед самим монтажом останется вспомнить про правила техники безопасности. Работа с электричеством сложнее и опаснее простого ремонта, поэтому пренебрегать правилами здесь не стоит. В первую очередь подбирается правильная одежда — обувь не должна скользить, обязательно должны быть перчатки с изоляцией на ладонях, респираторы и специальный закрытый костюм.

После нужно проверить, действительно ли квартира обесточена перед удалением старой проводки. Все выходящие наружу провода отсоединяются от счётчика, ставится времянка.

*(Безопасностью при работе с напряжением пренебрегать нельзя)

Далее следует проверка оборудования, которое должно быть исправным. А последним шагом будет поиск напарника, потому что устанавливать проводку в одиночку не стоит. Вдвоём работа будет идти быстрее, помощь со стороны может пригодиться в любую минуту, да и не стоит забывать о риске несчастных случаев — тогда будет кому оказать первую медицинскую помощь. И, кстати, о ней — аптечка должна быть под рукой каждый день работы, как и огнетушитель.

Осталось выполнить сам монтаж проводки, что происходит в четыре шага:

  1. Штробы и подрозетники. Границы штроб намечаются болгаркой, канавки выбиваются долотом (подрозетники тоже). Это самый шумный шаг, так что лучше предупредить соседей о том, какая работа предстоит и проводить её в будни, пока все на работе. Штробы можно делать и штроборезом, это будет быстрее, аккуратнее, безопаснее, но не менее шумно. А ещё для работы подобного оборудование потребуется подключение к электросети и длинный удлинитель, чтобы протянуть штроборез даже в самые дальние комнаты.
  2. Установка самих кабелей. Сначала отрезается часть кабеля нужной длины и продевается в гофр, если он необходим. Кабель укладывается в штробы, его концы уводятся в подрозетник. Он же промазывается закрепляющей смесью или алебастром, штробы тоже промазываются через каждые 50 сантиметров. Концы гофры останется завести в вводный щиток, смазать смесью ещё раз и подсоединить все провода к клемме щитка. Теперь вводный щиток ставится на своё место – перед этим нужно сделать отверстия для крепежей и установить в лунки дюбели. После установки вводного щита все провода изолируются и помещаются внутрь него.
  3. Теперь можно заниматься отделкой, но перед этим подрозетники забиваются бумагой, а временный щиток – плёнкой. Счётчик тоже лучше прикрыть, так как с него можно сорвать пломбу случайно. Монтажные работы можно считать оконченными, когда все провода подключены и спрятаны, распределительные коробки прикрыты крышками, а электрощит полностью собран и готов к работе.

*(Подсоединение к сети — последний этап прокладки домашней электросети)

Когда с полной отделкой будет покончено, остаётся сделать самое простое — установить купленные розетки, включатели и элементы освещения. Это не сложная задача, но лучше сначала посмотреть пару видео уроков, чтобы правильно подключить эти устройства к электросети. Далее собирается распределительный щит, а к нему после подключаются внутренние линии квартиры.

Останется только подключить ввод, но это делают уже не владельцы квартиры, а специалисты электрокомпании, которая и поставляет электричество в дом. Только после того, как щит будет подключён, можно будет включать автоматы и проверять проделанную работу. Схему, по которой делалась новая проводка, стоит сохранить до этого момента.

Прокладка проводки в доме — это ответственное занятие, требующее внимательности, терпения и правильного планирования. Ведь от качества самой сети и её размещения будет зависеть жизнь всех людей, живущих в квартире с новой проводкой. А определиться, по плечу ли будет такая сложная задача, а также как её правильно реализовать, поможет эта статья. Здесь собрана вся основная информация о том, как провести электричество в квартире по всем правилам.

Когда необходимо менять проводку

Конечно, новая проводка потребуется в только что сделанной квартире, но покупка нового жилья – это не единственная причина, когда стоит задуматься о смене проводки.

Также обратить внимание стоит на то, как сегодня подключены электроприборы в уже имеющейся квартире, в которой электросеть размещалась по установленным ГОСТам. Ведь тогда не было расчёта на то, что совсем скоро появится столько электроприборов, которые будут постоянно использоваться, и им постоянно не будет хватать розеток

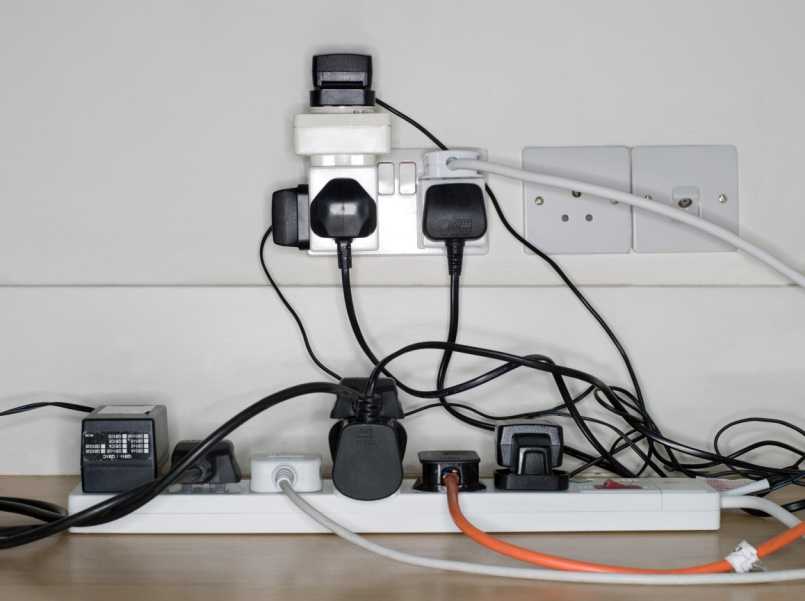

Из-за этого недостатка в доме начинают появляться удлинители и новые линии поверх стен, что не только эстетически неприятно, но и может быть опасно, если подключать много техники сразу. Особенно это касается тех ситуаций, когда используются тройники или даже сразу несколько тройников, подключающихся друг к другу и к одной несчастной розетке. Такие нагромождения – прямая дорога к короткому замыканию и пожару.

*(Появления подобной картины в доме — яркий намёк на то, что проводку пора менять).

Или же может возникнуть иная проблема – алюминиевые провода. Такие, в целях экономии, нередко использовались при строительстве многоэтажек, когда на их возведение несколько лет назад был особый бум. Алюминий неплохо проводит электричество, но у него есть пара серьёзных недостатков:

  1. Алюминий слишком мягкий. То есть его очень легко деформировать при внешнем воздействии, он может и вовсе сломаться. А ремонт по тем же причинам произвести непросто, так как не получится нормально поменять только участок.
  2. Химические реакции. Когда по алюминию постоянно проходит ток, это провоцирует электрохимические реакции в проводах, которые повышают их хрупкость. И через 15–20 лет, что очень небольшой срок для электропроводки, провода могут стать настолько хрупкими, что в них начинают появляться внезапные обрывы. А если попытаться починить провод и сделать новые скрутки, ничего не получится – провода будут ломаться в руках.
  3. Коррозия. Алюминий не настолько устойчив к влажности, как хотелось бы, а потом даже небольшое количество воды приведёт к электрокоррозии. И даже если снаружи провода будут выглядеть целыми, внутри они могут быть уже настолько испорчены, что даже небольшая нагрузка заставит их ломаться или искрить.

*(Чтобы проводка прослужила как можно дольше, лучше выбирать медь, а не алюминий)

Подводя вопрос с алюминием к итогу: если проводка сделана из этого металла, его лучше полностью заменить на медь, которая в разы надёжнее. Конечно, медь, благодаря своим свойствам, стоит дороже. Однако, проводка делается не ежегодно, а раз на несколько десятилетий, поэтому здесь можно не экономить.

Причины замены провода

Большинство людей, живущих в частном секторе волнует для чего и как осуществить замену кабеля от столба к дому. Подача электроэнергии в коттеджи, дачные постройки, а также частные дома обычно выполняется от воздушных магистральных линий. По электрическим столбам идут оголенные провода, закрепленные через опорные изоляторы. Большинство магистральных линий давно устарели, находятся в опасном положении, а также сильно перегружены, потому что с каждым годом потребление электроэнергии возрастает.

Часто при плохой погоде, из-за сильного ветра обрываются провода или происходит короткое замыкание. Организации, в чьи обязанности входит обслуживание магистральных линий обычно не сразу приходят на место аварии, а при приезде в основном исполняют свои работы не качественно. Поэтому при следующей неблагоприятной погоде все повторяется снова.

С чего начать

Первоначально необходимо решить организационные вопросы. Для того, чтобы заменить ввод электричества потребуется вскрытие опломбированного счетчика. Так как домовладельцу делать это самолично строго запрещено, потребуется согласование с организацией, занимающейся контролем и поставкой электроэнергии. Как правило, этим занимаются соответствующие отделы районных или муниципальных электрических сетей.

На первом этапе нужно определиться с объемом сопутствующих работ планируемой прокладки. Степень сложности и затраченной и трудоемкости во многом будет зависеть от материала стен дома, каким образом была проложена старая линия, расстояния от подъездного щитка до стены квартиры, а также решение, в каком объеме будет произведена работа, с заменой счетчика или без нее.

Решая вопрос, сделать ли работу своими руками, следует помнить, что подобный вид монтажа требует профессионального решения вопроса силами опытного электромонтера, знающего и соблюдающего требования нормативных документов. Для привлечения специалистов лучше не пытаться решать мучительный вопрос, кого звать в качестве электромонтера, а обратиться в управляющую компанию или в иную организации, занимающуюся эксплуатацией электрооборудования дома.

Правила выполнения работ

Чтобы не повторятся и не описываться процесс замены проводки несколько раз, в этой статье мы предоставим лишь ключевые моменты, на которые нужно обратить внимание. Итак, если вы хотите поменять электропроводку по частям в частном либо панельном доме, учитывайте следующие рекомендации:

  1. Кабель нужно использоваться трехжильный, медный, с двойной изоляцией. В квартире и доме рекомендуем проводить кабель ВВГнг либо NYM. Для розеток выберите сечение 3*2,5 мм.кв., на группу освещения достаточно будет проложить проводник сечением 3*1,5 мм.кв. На электроплиту можно вывести кабель сечением 4 мм.кв. В любом случае нужно рассчитать сечение кабеля по току и на основании готовых значений выбрать подходящий размер.
  2. Розетки и выключатели замените на новые в любом случае. Розетки должны быть рассчитаны на 16А. В ванной комнате и на кухне (рядом с мойкой) поставьте розетки с крышками, чтобы защитить контакты от попадания влаги.

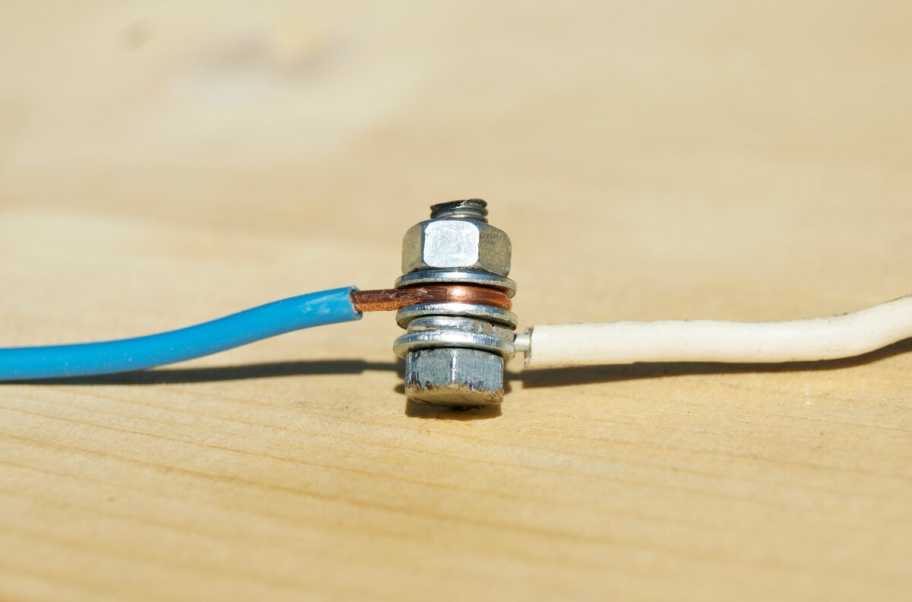

  3. Соединять провода разного металла нужно специальными клеммниками либо опрессовкой соответствующими гильзами. Обычные заизолированные скрутки делать ни в коем случае нельзя.
  4. Защитить линию от перегрузок и короткого замыкания нужно автоматическим выключателем. От утечек тока защитит УЗО. О том, как выбрать УЗО мы рассказали в отдельной статье, про выбор автоматического выключателя также шла речь. Можно также выбрать дифавтомат, который защитит и от перегрузок, и от КЗ, и от утечек тока.
  5. В частном доме обязательно нужно сделать заземление. В квартире не всегда удается организовать заземляющий контур. В этом случае спасет установка УЗО и организация системы уравнивания потенциалов.
  6. Обязательно необходимо заменить старые пробки на автоматы, а также старый индукционный счетчик, если его класс точности 2,5.
  7. Все работы должны проводится при отключенном напряжении. Если понадобится розетка для подключения электроинструмента, можете запитать ее напрямую от щитка, обязательно отключив все остальные линии.
  8. Перед тем, как приступить к электромонтажу, обязательно изучите описанные нами ошибки при монтаже электропроводки, а также требования, предъявляемые к электромонтажу. Информация достаточно полезная и позволит избежать наиболее популярных ошибок, допускаемых домашними мастерами и электриками-самоучками.
  9. Чтобы не переплатить и по несколько раз не менять автоматы и основные силовые линии, рекомендуем даже перед тем, как выполнять частичную замену проводки, обязательно составить схему электропроводки, причем не определенной комнаты, а полную.
  10. Перед проведением работ обязательно подготовьте весь необходимый инструмент, а также составьте смету на электромонтажные работы. Чем тщательнее будет выполнена подготовка, тем быстрее будет произведен основной процесс. Весь необходимый инструмент изображен на фото:

Учитывая все предоставленные выше советы вам удастся безопасно и правильно выполнить частичную замену электропроводки. Все же после выполнения работ, до отделки стен, рекомендуем пригласить электрика, чтобы он еще раз все проверил и прозвонил цепь.

Напоследок рекомендуем просмотреть полезное видео по теме:

Теперь вы знаете, как организовывается частичная замена проводки в квартире и частном доме. Если вы все же решили поэтапно менять электрику, советуем делать это с небольшим интервалом относительно окончательной, полной замены проводов. Не нужно затягивать с полной модернизацией электрической сети, т.к. старые провода и электрофурнитура могут стать причиной возникновения пожара или же что еще более опасно — причиной поражения током.
