Как пользоваться индикатором, какие бывают типы прибора

Как пользоваться индикаторной отверткой

Кроме вариантов для работы с бытовыми электросетями, существуют индикаторные отвертки для использования в автомобиле.

Они рассчитаны на поиск неисправностей проводки в сетях постоянного тока от 6В до 24В, а также для определения полярности проводов.

Вместо контакта на рукоятке, из ее торца выходит провод с зажимом (крокодилом).

Чтобы найти все плюсовые провода в авто, необходимо подключить клеммы аккумулятора.

Зафиксировав зажим отвертки на корпусе машины, поочередно прощупать все необходимые провода.

Сигнал индикатора свидетельствует о плюсе.

Подобным образом осуществляется поиск минусовых клемм, с разницей в том, что крокодил при использовании автомобильных тестеров подключатся к плюсовой клемме аккумулятора или плюсовому проводу.

На корпусе прибора имеется переключатель вольтажа (как правило, 6В, 12В и 24В).

Его необходимо установить в положение, соответствующее напряжению сети автомобиля.

Индикаторные отвёртки

Начиналось все с простых индикаторных отвёрток, которые реагировали на фазу в цепи. Многим это кажется удивительным, и на самом деле вещь достаточно любопытная. Внутри стоит высокоомное сопротивление последовательно с миниатюрной газоразрядной лампочкой

Обратите внимание, что такие индикаторные отвёртки требуют, чтобы электрик прикоснулся к оборотной металлической стороне ручки. Иначе лампочка не горит

Тот, кто не знает такой простой особенности индикаторных отвёрток, может не увидеть потенциал даже там, где он имеется, либо принять нулевой провод за фазный (если индикатором служит светодиод). А все дело в том, что ток может образовываться только в замкнутой цепи.

За одним исключением – когда заряжается ёмкость. В нашем случае речь идёт про тело человека. Первое прикосновение вызывает резкий рост тока, служащий причиной пробоя искрового промежутка лампочки. При отпускании заряд гасится в тканях человеческого тела. И можно пользоваться отверткой снова. Посмотрите на рисунок: взгляду наших читателей представлена разобранная отвёртка-тестер. Все детали подписаны и сложены в том порядке, в котором они находились внутри:

1. Проводящий шлиц индикаторной отвёртки из стали запрессован в пластиковый корпус намертво. Он изолирует высоковольтную часть, блокирует возможность прикосновения к ней человека.
2. К проводящему шлицу индикаторной отвёртки прислоняется высокоомный композитный материал, сопротивление которого значительно превышает МОм (для постоянного тока тестера). Этот цилиндр является ограничивающим резистором, уменьшающим ток в цепи до незначительного.
3. Сердцем индикаторной отвёртки является миниатюрная лампочка, где в микроскопическом пузырьке образуется разряд между двумя медными электродами. За счёт ионизации содержимого герметизированной колбы мы видим свечение. Вот почему нельзя прозвонить этот маленький кусочек стекла, как обычный предохранитель. Мешает прослойка пустоты между проводниками.
4. Стальная пружина передаёт ток на контактную часть колпачка, заворачивающегося на ручку корпуса.

Вот и все устройство индикаторной отвёртки. Все гениальное просто. Величина тока составляет микроамперы. За счёт этого электрик ничего не чувствует, прикасаясь к площадке. Но без этого индикаторная отвёртка работать не будет. Вы можете убедиться, что огонёк будет гореть очень долго. Так каков же принцип работы индикаторной отвёртки? Задумайтесь: на всей планете применяются системы заземления. При пробое изоляции туда течёт ток. Куда это все девается?

Электрическая ёмкость Земного шара не превышает 0,7 мФ. Сегодня маленький цилиндр в алюминиевой оболочке может заключать в себе во много раз больше энергии. Но на конденсатор почему-то никто заземление не заводит. Все дело в том, что внутри Земного шара энергия электрического тока быстро угасает. Производится работа в основном на нагрев почвы и излучение в пространство: колебания тока затухают.

В точности то же самое происходит и в нашем случае с индикаторной отвёрткой. Розетка заземляется на человека через очень большое сопротивление излучения. Внутри тела ток быстро совершает свою работу и тухнет. За счёт чего мы можем неустанно наблюдать, как горит лампочка индикаторной отвёртки. Заземление происходит через сопротивление излучения тела человека. Образуется электромагнитная волна, уходящая в пространство. Этим объясняется тот факт, что те изделия, где индикатором служит светодиод, в прикосновении не нуждаются: нет необходимости пробивать искровой промежуток лампочки, а излучение идет прямо через контактную площадку.

Если первая индикаторная отвёртка была простой, то сегодня все изменилось. Ими едва ли не предлагают заменить тестер. Возможности индикаторных отвёрток столь велики, что стала возможна регистрация при помощи них сильных электромагнитных полей. А это уже важная особенность, потому что каждый хочет знать, не представляет ли его собственный монитор угрозы для здоровья. И стоит такая отвёртка всего лишь пару-тройку сотен. А носить можно в кармане и везде выявлять «жучки». Круто?

Преимущества и характеристики

Сухая пескобетонная смесь марки m400, цена которой в нашей компании одна из наиболее низких в столице, обладает следующими отличительными особенностями:

• смешанный состав имеет пастообразную массу и характеризуется хорошей пластичностью;
• стойкость к температурным перепадам;
• пескобетон М400 оптом можно дешево заказать как для внутренних, так и для наружных работ;
• доступная цена – немного выше, чем самостоятельно приготовить раствор, но и состав более качественный, а также не требует физических и временных затрат на смешивание отдельных компонентов и удобен в укладке;
• материал не склонен к усадочным деформациям, расслоению, образованию трещин и белых разводов на поверхности изделий и конструкций в процессе эксплуатации.

Эксплуатационные характеристики пескобетона М400 мелкозернистого:

• прочность на сжатие – не меньше 40 МПа, а на отрыв слоев – 0,3 МПа;
• время затвердевания – в пределах суток;
• раствор сохраняет свои свойства на протяжении 2 часов, по истечении которых состав использовать не рекомендуется.
• срок хранения – не более 6 месяцев.

Если вам нужно дешево купить пескобетон М400 с доставкой в Москве, обращайтесь в компанию «Стройпартнер» – мы гарантируем высокое качество и выгодную цену материала, оперативную поставку на объект строительства и скидки при крупнооптовом заказе.

Как пользоваться?

Чтобы радоваться выполненной работе, необходимо правильно использовать даже такой простой инструмент, как индикаторная отвертка. Чтобы проверить заземление в розетке, потребуется взять инструмент за диэлектрическое покрытие и вогнать в розетку, прижав с обратной стороны палец.

Более дорогие модели могут помочь прозвонить провода. Как это делать, можно прочесть в инструкции от производителя, которая есть в коробке. Зачастую утечка тока — первая проблема, когда используется описываемый инструмент

Неважно, что пострадало: патрон в люстре или выключатель света, — найти пробой просто, если знать, где пролегают в стене провода

Жало подносят к отделке и ведут им, пока не обнаружится сигнал. Именно в этом месте находится участок обрыва. Бывает так, что отвертка не реагирует на наличие напряжения. Решается проблема очень просто: необходима замена батареек. Бояться нечего, ведь разобрать и собрать изделие может даже новичок.

При помощи индикаторной отвертки можно определить ноль и фазу, что крайне необходимо, когда провода не имеют соответствующей маркировки. Для этого достаточно прижать жало отвертки к проводу:

• если лампочка горит, соответственно, это фаза;
• при ноле отвертка никак не отреагирует.

Бывает и так, что появляется необходимость проверить переноску, поскольку пользователю непонятно, есть в ней ток или нет, возможно, отсутствие электричества связано с неисправностью розетки. В этом случае все обстоит гораздо сложнее. На первом этапе пользователь должен отсоединить удлинитель от возможного источника электричества. Теперь цепь закорачивается, создается перемычка из проводов, а между ними устанавливается розетка. Жалом прикасаются к одному из концов вилки удлинителя:

• при наличии горящей лампочки можно говорить о том, что проблем нет;
• если она так и не загорелась, то переноска находится в нерабочем состоянии.

Если во время ремонта неизвестно, где находится проводка, в этом случае тоже можно использовать индикаторную отвертку. Правда, высокой точностью такой инструмент не обладает, но все же может стать незаменимым помощником. В среднем погрешность варьируется от 15 до 20 см. В любом случае и этого достаточно, чтобы можно было говорить о безопасном выполнении работы для пользователя. Но обнаружить обесточенный или экранированный провод такой инструмент не может и вовсе.

Чтобы отвертка функционировала нормально, ее требуется вовремя проверять и следить за качеством установленных батареек. Обязательно на корпусе должны отсутствовать любые повреждения, поскольку в этом случае эксплуатация может быть просто небезопасной для человека, — это не настолько дорогое оборудование, чтобы его нельзя было заменить на новое.

Если тестер не работает, возможно, причина в том, что батарейки сели. Хоть их и хватает на долгое время, все равно приходит срок, когда требуется производить замену

Как и в других случаях, важно соблюдать полярность, а иначе от смены батареек толку не будет

Прелесть такого инструмента в том, что он прост в использовании. Освоить навыки управления с ним может каждый, главное — подробно изучить предлагаемую производителем инструкцию. Если следить за состоянием индикаторной батарейки, то ее замена потребуется пользователю нескоро

Важно не экономить вначале — не брать дешевую продукцию сомнительного качества от производителей, которые еще неизвестны рынку

Обзор индикаторной отвёртки смотрите в видео ниже.

Критерии выбора изделий

При выборе тестера учитывают такие его характеристики, как:

• Форма жала – жало устройства должно быть плоским и прочным. Это позволит не только измерять напряжение, но и откручивать различные винты на клеммниках, монтажных коробах для проводки;
• Материал – корпус тестера должен быть изготовлен из устойчивого к ударам пластика;
• Удобства использования – приспособление должно хорошо лежать в руке, иметь клипсу для крепления его на лацкане кармана;
• Функционал – наиболее удобны модели, имеющие такие дополнительные функции, как «прозвонка», определение величины измеряемого напряжения;
• Способ оповещения о наличии напряжения – с помощью звука из встроенного динамика или срабатывания небольшого светодиода, неоновой лампочки;
• Наличие дисплея – небольшой монохромный дисплей позволяет отображать значение напряжения;
• Стоимость – для бытовых нужд используют простые модели стоимостью до 100 рублей. Опытные электрики применяют более дорогостоящие и надежные тестеры стоимостью до 300-400 рублей.
• Производитель – наиболее популярны и надежны изделия производства таких брендов, как Yato, Wortex, Stanley, IEK, Fluke.

Также, выбирая тестер, необходимо учитывать отзывы о той или иной модели в интернете.

Модели и их способности

В этой части статьи приведем некоторые наиболее удачные модели и рассмотрим их характеристики.

Начнем мы с модели СВЕТОЗАР MS-48S SV-45203-48. Модель имеет удобный дизайн, оснащена световой и звуковой индикацией наличия напряжения. Регулируемая чувствительность «пробника» позволяет более точно определять место нахождения повреждения или скрытой проводки. Хотя последнее все же имеет ощутимую погрешность. Стоимость такого инструмента в пределах 3 -4 у.е.

Индикаторная отвертка Энергия 6878-28NS. В наличии все доступные функции, номиналы отображаемой величины напряжения на дисплее 12В, 36В, 55В, 110В и 220В. Изюминкой данного устройства является отсутствие батареек, при этом все функции доступны. При этом стоимость чуть более доллара.

Отвертка индикаторная SafeLine многофункциональная MS-18. Доступны пять функций, стоимость 1,5 – 2 у.е.

И, конечно же «классическая» индикаторная отвертка Visting на фото ниже. Проста и надежна, и цена – 0,5 у.е.

На самом деле выбор индикаторных отверток огромен, ценовой диапазон очень широк от 0,3 до 15 -20 у.е. за экземпляр. Зная свои потребности и возможности, Вы с легкостью подберете для себя оптимальный вариант.

Принцип действия ударной отвертки

Простейший вариант такой отвертки выполнен в виде специального инструмента с монолитным сердечником, который начинается с жала и заканчивается массивной пяткой в зоне рукоятки. Подобное изделие пользовалось спросом ещё во времена Советского Союза.

Современные модели снабжены шестигранником возле жала или на рукоятке, поэтому они способны передавать вращательное усилие от ключа. Для успешного выполнения поставленной задачи желательно применять отвертку вдвоём, т. к. один рабочий сможет удерживать жало в шлице винта и создавать вращающий момент с помощью гаечного ключа, а другой будет наносить удары молотком по тыльной стороне рукояти.

Правда, для подобного решения характерны некоторые минусы. Среди них:

• Необходимость совместной работы двух напарников.
• Отсутствие преобразования получаемой энергии в крутящий момент. Удары молотком всего лишь откручивают саморез или винт, т. к. они способны разрушать ржавчину и создавать определенную вибрацию. Вариант ударно-поворотной отвертки более усовершенствованный, поэтому он может трансформировать силу удара во вращательное движение жала, что очень удобно.

В большинстве случаев под термином «ударная отвертка» подразумевается именно модернизированное решение, т. к. классический простейший вариант давно вышел из общего обихода и перестал пользоваться прежней популярностью.

В усовершенствованной версии ударно-поворотный узел находится в рукояти, а жало фиксируется на шестерне и имеет характерные косые зубья. В качестве рукояти используется обойма с ответными зубьями. Под воздействием ударов молотка по пятке рукояти обойма начинает двигаться вдоль оси, придавая вращательное движение жалу посредством зубчатой передачи.

Таким образом происходит поворот на несколько градусов, которых вполне хватает для ослабления защитного соединения и успешного откручивания крепежного элемента с помощью обычного инструмента. В итоге обойма возвращается в прежнее положение посредством пружины.

Управлять такой отверткой совсем несложно. Поворотный механизм способен обеспечивать совместное поступательное и вращательное силовое воздействие на шлиц винта, которое очень эффективно для успешного откручивания неподдающихся резьбовых соединений.

Виды и принцип действия индикаторных отверток

Существует несколько видов индикаторных отверток.

Индикаторная отвертка без элемента питания со световой индикацией

Это самый простой вид подобного инструмента. Отвертка комплектуется неоновой лампой, которая используется в качестве светового индикатора, и резистором номиналом не менее 0,5 МОм для ограничения тока. Ее принцип действия следующий: ток попадает в инструмент через жало, проходит через резистор, который ограничивает его величину, и доходит до контакта неоновой лампы. Ее второй контакт соединен с выводом на торце рукоятки отвертки.

При использовании инструмента необходимо коснуться провода под напряжением жалом отвертки, а торца ее рукоятки – пальцем руки. В результате через тело человека потечет слабый ток, цепь замкнется и лампочка засветится. Инструмент этого вида очень прост в использовании, но он подходит только для выявления нуля и фазы или проверки наличия напряжения в сети. При этом, если его величина будет ниже 60 В, индикатор не сработает.

Так устроена индикаторная отвертка без элемента питания

Индикаторная отвертка с элементом питания и световой индикацией

Такой инструмент функциональней и удобней в использовании по сравнению с рассмотренным выше. В качестве светового индикатора в нем используется светодиод, который запитывается от батарейки. Управляет работой индикаторной отвертки биполярный транзистор. Когда он получает электрический сигнал достаточной величины, транзистор переходит в проводящее состояние, замыкает цепь и светодиод загорается. Касаться рукой контакта на торце инструмента необходимости уже нет.

Индикаторная отвертка этого вида позволяет не только определить ноль и фазу или выявить наличие напряжения в сети. С ее помощью можно обнаруживать обрывы цепи, определять полярность источников постоянного тока и находить скрытую проводку. В отличие от обычной индикаторной отвертки, такой инструмент можно использовать в сетях с напряжением меньше 60 В.

Так устроена индикаторная отвертка с элементом питания

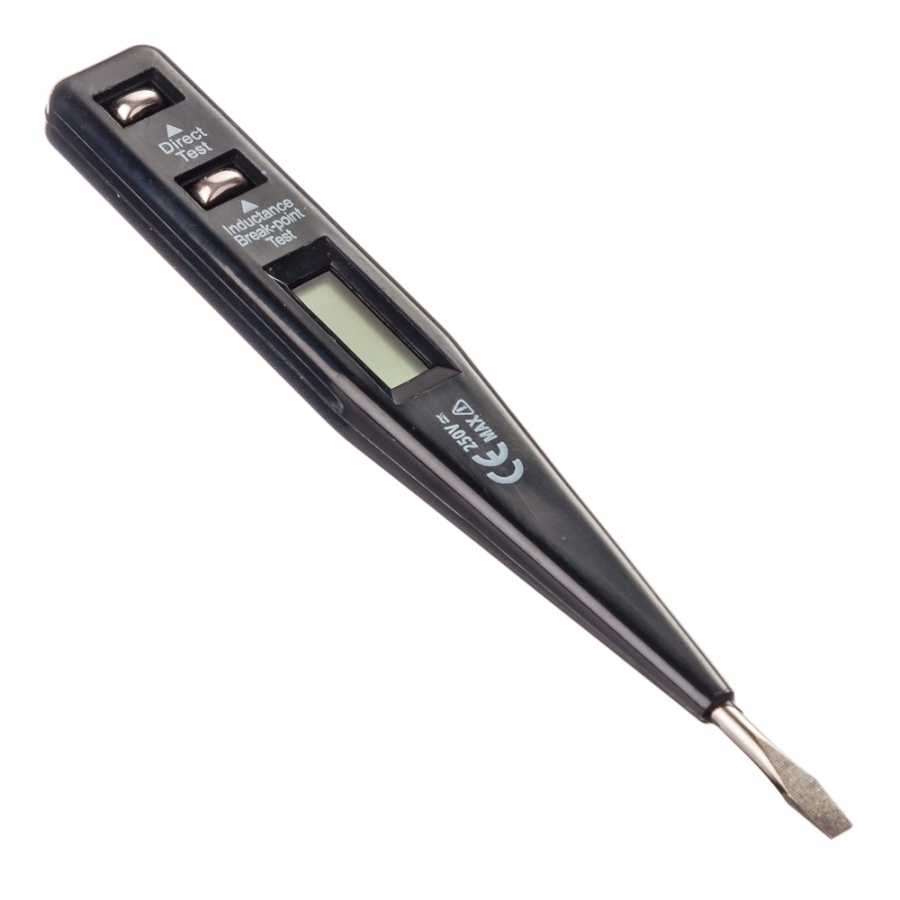

Электронная индикаторная отвертка
