Выбор и опрессовка многожильных проводов с помощью наконечников

Что делать, если на руках нет кримпера?

Сложнее обстоит ситуация, когда для обжима НШВИ нет специального инструмента. Здесь приходится искать альтернативные способы обжима, чтобы не срывать рабочий процесс. Один из вариантов — лужение с помощью паяльника, канифоли и олова.

Этот вариант хорош, но подходит не во всех случаях. Кроме того, работа занимает время, а при больших объемах работ бегать с паяльником от одного места к другому неудобно.

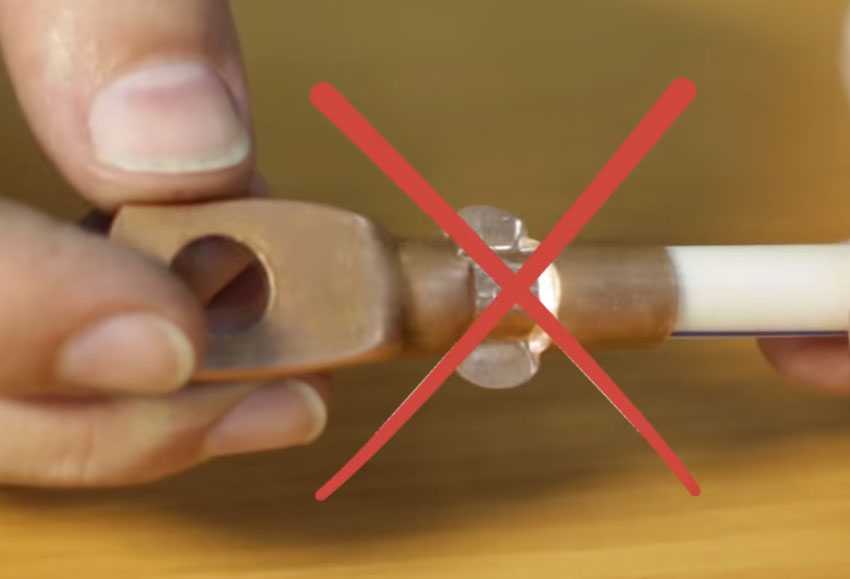

Некоторые «мастера» применяют для обжима обычные пассатижи. Суть методики заключается в надавливании на наконечник в нескольких местах для надежной фиксации. Удобство метода неоспоримо, но при его применении имеется риск повредить жилы. Если раньше такой способ монтажа был допустим, сегодня о нем лучше забыть.

Если денег на дорогой кримпер не хватает, можно купить более доступный инструмент. В продаже имеется много клещей, которые имеют достойные показатели в соотношении «цена-качество». Кроме того, лучше брать универсальные инструменты, способные выполнять сразу несколько функций.

Соединение провода и наконечника пайкой

Есть и другие простые способы соединения наконечников с проводами без использования пресса. Для радиолюбителей, у кого нет проблем с припоями и другими приспособами, подойдет обыкновенная пайка.

Это не совсем можно назвать обжатием, но все же является способом соединения  без использования специального опрессовочного инструмента.

Провод облуживается, наконечник внутри тоже. При этом в верхней его части, где лопатка, в гильзе нужно просверлить маленькое отверстие.

Зачищенный конец кабеля заводится внутрь, после чего вся конструкция (кабель+наконечник) обматывается стекловолоконной лентой.

Подогревается газовой горелкой и в отверстие сверху начинает заливаться расплавленное олово.

При постоянном прогреве горелкой, оно будет легко проникать между жилами провода и стенками гильзы. Стекловолокно при этом будет препятствовать вытеканию олова.

Некоторые поступают еще проще. Кладут олово внутрь наконечника, нагревают все это дело горелкой или даже на газовой плите и потом вставляют туда облуженный кабель.

Чтобы не повредить изоляцию на конце провода, можно для прогрева использовать строительный фен:

Типы наконечников под опрессовку

Для каждого обывателя ярким примером неправильного подключения проводов является лестничный распределительный щит, у многих владельцев квартир провода в щитке оплавлены, есть скрутки. Наконечники для проводов под опрессовку могут избавить граждан от возможности нагрева и возгорания электрической проводки как следствие некачественного контакта проводов, отсутствие наконечников кабеля.

Когда между подключаемым кабелем или проводом и устройством подключения хороший контакт, минимизируется сопротивление перехода, и при увеличении токовой нагрузки на контактную группу они могут нагреваться в случае плохого контакта. Гильзы и наконечники имеют назначение снять или минимизировать переходное сопротивление, иными словами, исключить некачественный контакт, под болт или винт.

Качественный контакт в соединении, переходное сопротивление:

Качественный контакт в соединении, переходное сопротивление

Для проведения опрессовки (обжим для наконечников) проводов и кабелей применяются специальные изделия — наконечники и гильзы. Наконечники могут быть для многожильных проводов и одножильного провода, они подразделяются по назначению и виду провода, для которого применяются (медный или алюминиевый).

Для опрессовки медных жил кабеля используются наконечники, изготовленные из цельнотянутой медной трубки, которая с одной стороны сплющена и имеет отверстие под винтовое соединение. Этот вид наконечников бывает:

• с разными диаметрами под провод и крепежное отверстие, не имеющий защитного покрытия;
• под опрессовку электролитический луженный с разными отверстиями под крепления.

Маркировка этого вида наконечников следующая:

• без покрытия, ТМ – Х – У, где Х — это сечение провода, У — это размер отверстия под крепление;
• с покрытием, ТМЛ – Х – У.

Наконечники

Существует еще вид наконечников с контрольным окошком, это луженные медные изделия для оконцовки жил кабеля и проводов. Особенность этого вида — возможность исполнителя оконцевания контролировать правильность опрессовки через контрольное окно. Маркируется этот вид изделий как ТМЛ(о), примечательно то, что их можно устанавливать на концы кабелей при помощи припоя и пайки, что почти полностью снимает величину переходного сопротивления.

Довольно часто в электротехнике встречается соединение алюминиевого провода с медным кабелем, в этом случае рекомендуется применять алюмомедные наконечники для качественного соединения алюминиевого провода и медной шины щита.

Алюмомедный наконечник

С уменьшением габаритных размеров приборов и устройств популярными наконечниками для оконцовки стали штифтовые изделия. Они применяются в электрооборудовании и автоматических выключателях в устройствах защиты. С уменьшением зажимных креплений штифт — наиболее оптимальное решение для хорошего контакта. Маркируется этот вид как НШП.

Наконечники НШВИ

Кабельные наконечники под опрессовку НШВИ, — это штыревое втулочное с изоляцией изделие. Электролитическая медь — это материал, из которого он изготавливается, на тыльной стороне устанавливается изоляция, которая толще металлической части. Когда оконцованный провод этим наконечником вставляется в гнездо, под зажим снаружи остается только изолированная его часть. В промышленности и в быту этот тип наконечников применяется для кабеля до 35 кв.мм сечением, опрессовываются они специальным инструментом.

Обжимной наконечник для провода НШВИ:

Обжимной наконечник для провода НШВИ

Есть несколько модификаций этого наконечника, которые отличаются по количеству подключаемых проводов в одном наконечнике. Для двух кабелей маркировка имеет вид НШВИ2, конструкционных отличий в этом наконечнике нет, та же металлическая часть и ПВХ манжета, но диаметр гильзы (юбки) больше, рассчитан для двух проводов.

Особенности работы с НШВИ

Наконечники кабельные этого вида предназначены только для многожильных кабелей, их нельзя применять в оконцовке проводов с одной жилой. Для жестких (одножильных) проводов применяется опрессовка втулками (гильзами) без изоляции. Опрессовка многожильного провода проводится следующим образом:

• выбирается сечение провода, подбирается марка наконечника, в который жилы должны входить свободно и плотно со стороны юбки;
• на практике подбирается тип наконечника с некоторым запасом. Пример: провод ПВ-3 сечением 1,25 кв.мм может оконцовываться наконечником от 1,5 кв.мм. Сечение юбки — до 2,5 кв.мм.

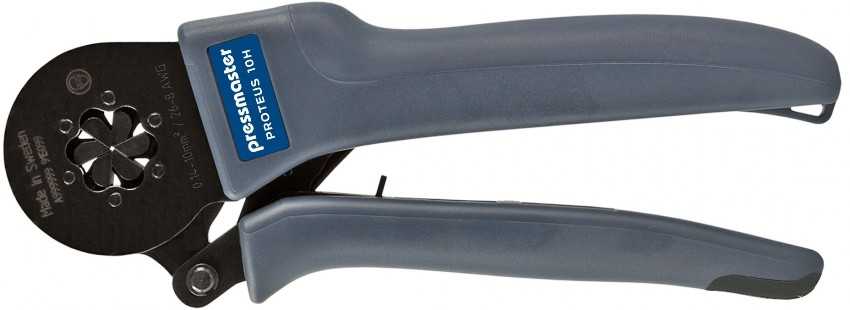

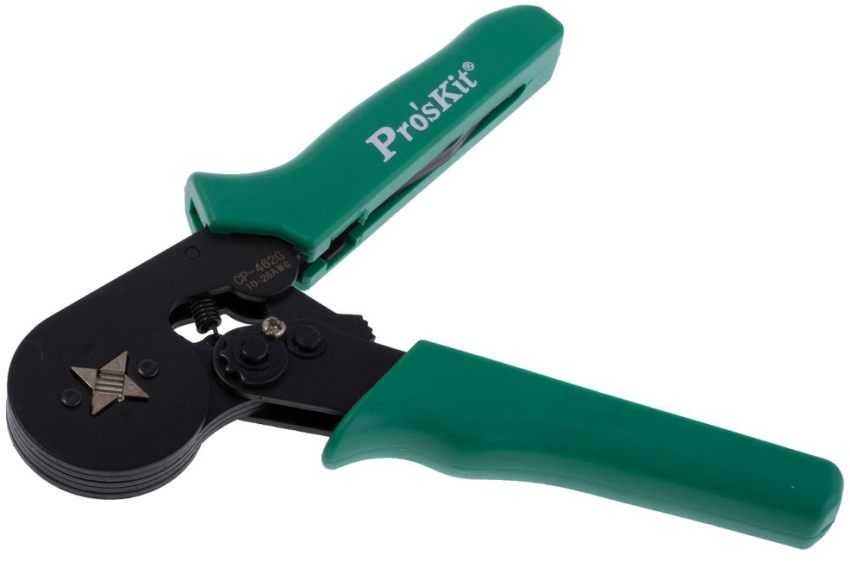

Кримпер для обжима наконечников: специфика конструкции, применение

Принцип действия кримперов для обжима наконечников проводов такой же, как у двухгубочных клещей. Отличие в том, что последние зажимают гильзу, а кримпер – штекеры. Точнее, производится не обжим в его стандартном понимании, а происходит смещение контактов, которое ведет к плотному прижиманию. Данный инструмент предназначен для работы с витыми парами.

Кабельного соединения всегда начинается со снятия изоляции с концов проводов

Перед выполнением обжима кримпером обязательно следует провести ровную обрезку раскрученных проводников. Если этого не сделать, равномерного положения в коннекторе добиться не получится, а это скажется на качестве обжима. Можно выполнить это с помощью обычных кусачек, но это далеко не всегда дает желаемый результат.

Многие модели клещей для обжима интернет-кабелей оснащены специальными кусачками. Они представляют собой лезвия, которые плотно смыкаются при нажатии на ручки инструмента.

Существует много разновидностей кримперов. Принцип работы у всех моделей одинаковый, но есть различия в стандартах коннекторов. На корпусе обжимных клещей для кабелей обязательно присутствуют обозначения, указывающие на предназначение инструмента. Например, RJ 45 обозначен как 8Р. Это указывает на стандарт и максимальное количество пар. RJ 11 – 6Р, максимальное число пар не превышает 6.

Типичный кримпер для опрессовки имеет удобные пластиковые рукоятки и стальные корпус и губки

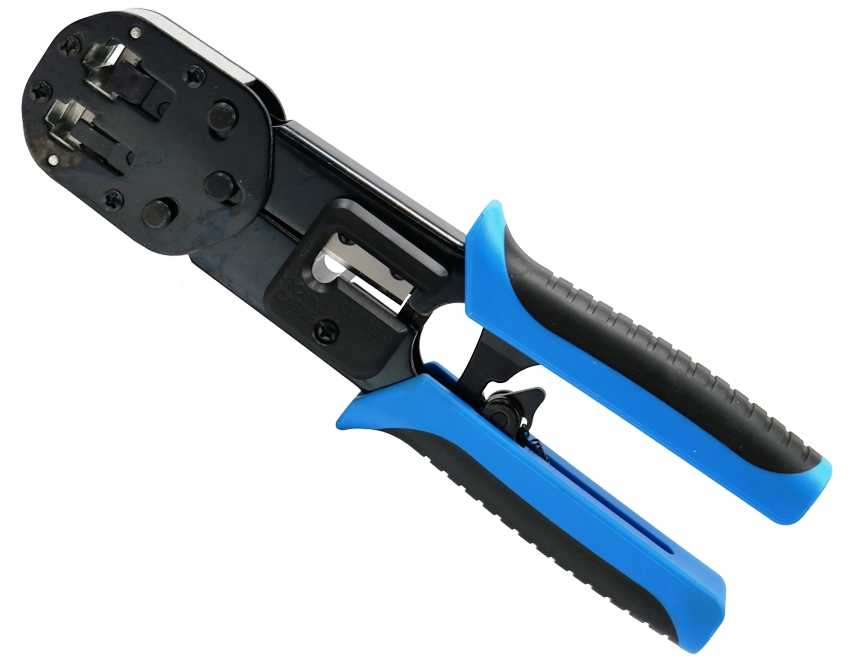

Опрессовочные клещи для обжима наконечников проводов RJ 45

Коннекторы RJ45 являются одними из наиболее применяемых в сфере создания компьютерных сетей. RJ – это Registered Jack, стандартизированный сетевой интерфейс. Корпус данного устройства значительно больше RJ 11. Последний нельзя применять для компьютерных соединений, он используется при прокладывании телефонных кабелей. Внутреннее содержание и принцип функционирования у этих двух видов коннекторов практически идентичные.

Обжимные клещи для кабельных наконечников RJ45 подбираются в соответствии с маркировкой

Что касается общих требований, то следует обращать внимание на такие показатели:

Вес. Небольшой скорее всего свидетельствует о применении для изготовления недостаточно прочных материалов, поэтому на длительный срок службы рассчитывать не стоит. Излишне тяжелые будут способствовать быстрому уставанию рук.
Форму ручек. Она должна быть эргономичной, удобной для захвата.
Наличие дефектов. Следы вмятин и других механических повреждений могут быть последствием неправильной сборки

Стоит обращать внимание на линии соприкосновения лезвий, губок: даже незначительные отклонения скажутся на качестве обжима.

К числу наиболее популярных моделей ручных пресс-клещей для витых пар можно отнести Hanlong НТ-500. Предназначен инструмент как для коннекторов RJ45, так и для вариантов RJ11 и RJ12. Кримпер оснащен лезвиями для обрезки и для снятия изоляции. Цена изделия – 1250-15000 рублей. Модель стоит отнести к профессиональным.

Обжимные клещи для кабельных наконечников RJ45 подбираются в соответствии с маркировкой

Достаточно востребованы недорогие клещи 5bites LY-T568R. Они также предназначены для трех видов коннекторов, имеют лезвия. Изделия более легкие, вес – 340 г, менее долговечные (по отзывам пользователей в соцсетях). Их можно приобрести за 450-500 рублей.

Приемы работы

При использовании наконечников НШВИ стоит учесть следующее:

ЦВЕТ «ЮБКИ». Изделия показывает сечение коннектора. У нас, как правило, применяется стандарт КВТ, для которого характерно следующее:

• Черный — 1,5 кв. мм;
• Синий — 2,5 кв. мм;
• Серый — 4 кв. мм;
• Желтый — 6 кв. мм;
• Красный — 10 кв. мм.

Стоит отметить, что товары из магазинов отклоняются от стандарта. При этом размер изделия и цвет никак не соответствуют КВТ. Минус — в низком качестве и быстром разрушении

Вот почему при выборе стоит обратить внимание на цвет «юбки» и ее соответствие сечению

УПАКОВКА. Как правило, НШВИ под опрессовку идут в пачках по сто изделий, которые пакуются по пять штук в более объемную упаковку. Поштучно приобрести такой товар не получится.

Если требуется подключить два кабеля, не стоит «изобретать велосипед». В продаже имеются коннекторы НШВИ-2 такого же типа монтажа. К примеру, если вы покупаете изделие на четыре кв. мм, оно легко принимает два провода на 4 кв. мм.

Какой наконечник выбрать

Перед началом обжима необходимо правильно выбрать наконечник. Стоит помнить, что такие изделия бывают различных видов — разная толщина гильзы, разный диаметр входного отверстия. Причем это бывает у соединиетльных деталей одного сечения, но разных производителей. Поэтому не всегда одной и той же матрицей можно опрессовать 2 разных наконечника под провод одинакового сечения. Кроме этого, количество опрессовок гильзы также может отличаться.

Если вы хотите добиться качественного соединения, которое надежно прослужит вам годами, воспользуйтесь следующими рекомендациями.

• Очищенная от изоляции жила должна четко соответствовать диаметру хвостовой части наконечника.
• Люфт может быть, и он допустим, но он должен быть минимальным.
• Если материал наконечника алюминий, то здесь с выбором попроще. Подбираете наконечник того же сечения, что и сечение провода. Ориентироваться можно по надписям на лопатке контактной части.

А вот если материал изделия — медь, то возникают определенные сложности. Но и здесь есть несколько решений.

1. существуют ГОСТ-овские таблицы, по которым можно подобрать нужный тип. Но это не совсем удобно, т.к. необходимо четко знать и различать классы гибкости жил, да и таблицы эти у вас не всегда под рукой.
2. замерить диаметр жилы кабеля обыкновенным штангенциркулем. После чего сравнить его с диаметром внутренней части хвостовика наконечника, определить который можно с помощью того же штангенциркуля, либо по надписи на лопатке.

Третья группа цифр в маркировке ТМ-35-8-9 как раз и будет тем самым необходимым диаметром. То есть, если диаметр жилы, который вы замерили, оказался равным 8,5 мм, то самым подходящим вариантом будет именно наконечник с маркировкой ТМ-35-8-9.

Заметьте, что диаметр жилы должен быть чуть-чуть меньше, но никак не больше диаметра хвостовика.

Материал изготовления наконечника и гильз должен быть одинаковым с материалом провода или кабельной жилы. Алюминиевые провода соединяйте с помощью алюминиевых деталей, медные с медными. Иначе коррозийных процессов не избежать.

Если нужно соединить алюминиевый оконцеватель с медным контактом (на выключателе или рубильнике), используйте алюмо-медный наконечник или подкладывайте алюмо-медные шайбы.

Для стыковки медных и алюминиевых жил кабеля есть специальные алюмо-медные гильзы.

Соединение жил гильзами

При подключении распределительных коробок опрессовка проводов проводится достаточно редко. Обычно в таких случаях используются самозажимные клеммники или выполняется пайка или сварка. Опрессовку в коробках еще можно встретить в старых хрущевках с алюминиевой проводкой.

Опрессовка проводов выполняется путем ввода проводов в гильзу трубчатой формы и сжимании ее прессом с определенным уровнем деформации.

Обжимка проводов может выполняться следующими методами:

• локальное вдавливание;
• объемное сжатие;
• комбинированное сжатие.

Локальное сжатие производится зубьями пуансона, которые создают повышенное давление на одно или несколько мест, что позволяет обеспечить электрический контакт. Сплошное сжатие, соответственно, производится давлением на всей протяженности обжатия.

Комбинированный метод подразумеваем сплошное сжатие с дополнительным обжатием зубами пуансона в определенных местах.

Каждый из описанных методов может обеспечить надежное соединение контактов лишь в тех случаях, когда перед опрессовкой была проведена подготовка поверхности и были правильно подобраны гильза и рабочий инструмент.

Основные типы и разновидности клещей

На сегодняшний день множество производителей изготовляют клещи для обжимания на базе различных стандартов. Покупателям предлагаются клещи с узкой сферой применения (прессовка конкретного типа кабелей) или широким назначением (универсальные производственные клещи). Поэтому перед покупкой необходимо определиться с необходимым типом инструмента.

При использовании в быту инструмент может иметь многопрофильное назначение для обжима многожильных проводов розеток, выключателей, люстр.

Благодаря прессовочным клещам создается прочное и безопасное соединение электрического и механического характера. Клещи для обжима причисляются к виду прессовочного оборудования, часто они требуются для фиксации контактов в системах слабого тока. Инструменты разделяются на несколько разновидностей.

Watch this video on YouTube

Для снятия изоляции с провода

При помощи данного инструмента можно снять участок изоляции, не повредив жилу. Допускается ручная и автоматическая установка необходимого диаметра, который требуется снять с жилы. В случае ручной настройки диаметра остается риск повреждения провода, а автоматическая позволяет четко удалить весь слой изоляции. В большинстве случаев данный тип применяется для распределительных и ответвительных коробок

Причем следует обращать внимание на остроту режущего края, чтобы он не зажевывал провод

Для пресса гильз

Клещи для опрессовки конечных гильз различаются по гнездам и их форме. Гнезда могут быть оснащены пластиковыми фланцами или быть без них. При наличии пластиковых наконечников обеспечивается максимальная эффективность обжима, а квадратная конфигурация обеспечивает прочный контакт всех жил. Данный тип устройства позволяет легко справиться с монтажом или центрированием при любых типах сечения кабеля. Для предельно плотной фиксации контактов клещи выбираются по диаметру в соответствии с цветовыми пометками.

Для изолированных наконечников провода

Клещи для обжима изолированных наконечников характеризуются овальной конфигурацией. По стандарту в матрице предусмотрено три стандартные формы для пресса, которые отличаются по цветам – красный, синий и желтый. Соответственно для них предусмотрены наконечники, гильзы и прочие разъемы с аналогичными цветами. При работе с инструментом необходимо следить за правильным расположением кромки стыка, она должна быть посередине верхней кромки клещей. Данная конструкция предусмотрена таким образом, что при ее расположении сбоку кромка нарушает плотность фиксации кабеля или провода.

Для опрессовки неизолированных наконечников кабеля

Такие пресс клещи для опрессовки применяются на неизолированном проводе, и на латунных проводах. Для пресса в инструменте предусмотрен специальный стержень, который необходимо поместить на разделительном шве. Инструменты для опрессовки открытого кабеля из латуни могут быть предусмотрены для отдельных зажимов – один для жилы, а второй для обмотки. Для укрепления пресса рекомендуется использовать локатор, который обеспечит четкое позиционирование.

Клещи для опрессовки витой пары

Клещи для обжима витой пары предусмотрены на 8 или 4 жилы, используются для вставки проводов в коннектор. К примеру, витая пара используется при подключении кабеля для скоростного интернет-соединения.

Обжим гидравлическим инструментом

Клещи для обжима с гидравлическим механизмом предназначены для опрессовки кабеля с большим диаметром более 120 кв. мм в промышленных целях. Гидравлические пресс клещи для опрессовки схожи с кусачками или плоскогубцами, где ручки в виде рычагов приводят в движение обжимные губки для придания требуемой конфигурации пластиковому разъему. В результате обеспечивается плотное безопасное соединение.

Благодаря наличию гидравлического механизма существенно сокращается усилие для приведения инструмента в действие. Появляется возможность зажатия разъема за несколько подходов, постепенно увеличивая усилие. Большинство профессиональных инструментов оснащены гидравлическим механизмом.

Для чего нужна оконцовка

Опасность кроется в чрезмерном перегреве места соединения. Без оконцевания контакт получится ненадежным. Такое соединение начнет нагреваться и покрываться слоем окисла. Образовавшийся оксид еще сильнее повысит переходное сопротивление. В точке соединения начнет выделяться все большое количество теплоты. Процесс подобен наращиванию снежного кома. Но итог один — соединение отгорит.

И хорошо, если проводник просто отвалится с положенного места и на этом все закончится. В некоторых случаях изоляция кабеля может воспламениться от перегрева и привести к пожару. А отвалившийся провод способен коснуться заземленного корпуса установки или электрощита и спровоцировать короткое замыкание.

Порядок опрессовки наконечников и гильз

Для опрессовки толстостенных наконечников и гильз лучше всего использовать гидравлический пресс. В набор пресса изначально входят универсальные матрицы под любые наконечники и провода. Ни в коем случае не используйте не предназначенный для обжима инструмент (молоток, зубило и др.). Контакт опрессованный подобным образом не прослужит долго, особенно если будет постоянно испытывать большие нагрузки.

• от длины наконечника
• и ширины матрицы

В инструкции по эксплуатации пресса, которая идет в комплекте с инструментом есть табличка, где указывается требуемое количество обжимов, Учтите один момент, что данная таблица предназначена для наконечников и гильз сделанных по ГОСТ. Чем они отличаются от других марок можно узнать в статье Кабельные наконечники маркировка и виды.

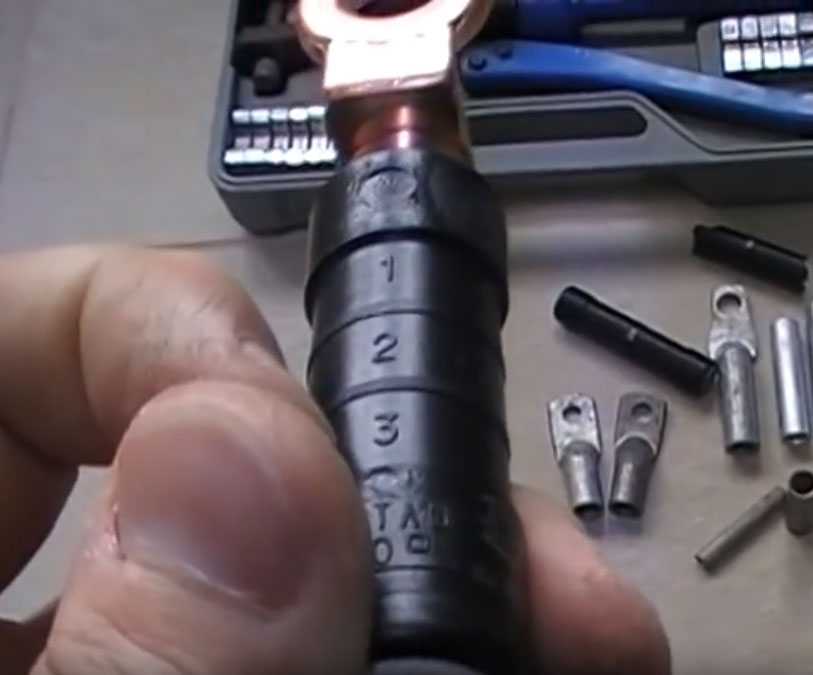

Наконечник вставляйте в пресс так, чтобы маркировка сечения матрицы (35-50-70 и т.д.) отпечатывались на лицевой стороне наконечника, а не сбоку или снизу.

• первую по счету опрессовку наконечника нужно делать ближе к лопатке (там куда вставляется болт)
• следующие обжимы производите по порядку, двигаясь от лопатки к хвостовой части наконечника
• для гильз действуют те же самые правила

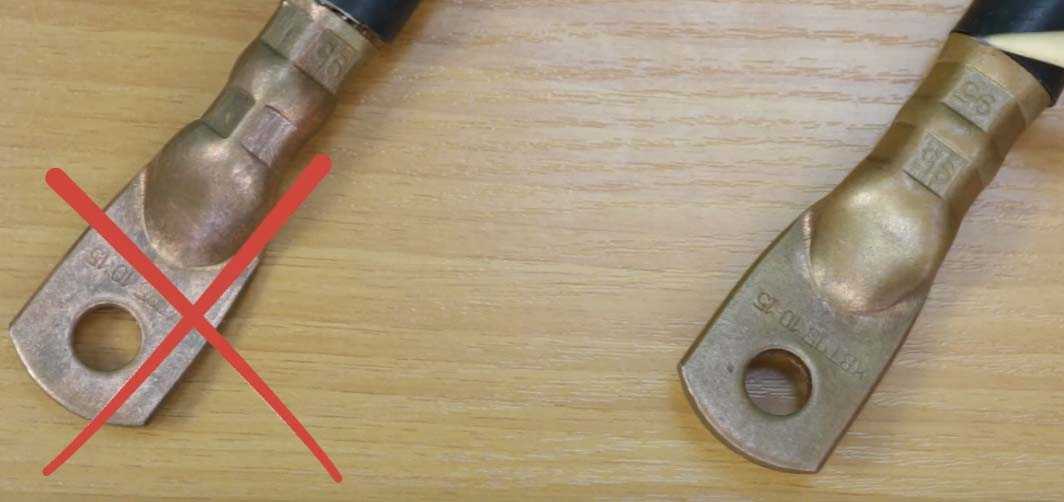

Делать нужно именно в этой последовательности, потому что при каждом нажиме пресса наконечник имеет свойство удлиняться (иногда до десяти процентов!). И если вы начнете прессовать с конца (не от лопатки), при последнем обжиме, с большой вероятностью, у вас в конце гильзы образуется пустота. И вы не добьетесь того контакта, который был необходим.

В первую очередь это касается всех алюминиевых изделий. Для меди это еще не настолько критично.

При обжиме со стороны лопатки — наконечник будет как бы налазить на жилу, все более уплотняя соединение. Изолированные наконечники имеют даже специальную цифровую маркировку подсказывающую порядок прессования.

Опрессовка заканчивается в момент когда матрицы смыкаются между собой. Если вам необходимо выполнить две или три опрессовки, отступаете 2-3мм от предыдущего места обжима и продолжаете обжим.

При опрессовке допустимо образование небольшого облоя. Его можно убрать или сточить напильником. Очень распространенная ошибка — образование больших «ушей» на наконечнике. Это получается в результате не правильного выбора матрицы.

Если такие «уши» все же появились, не стоит их спиливать под ноль, до основания гильзы. Иначе может образоваться щель в наконечнике и прослабнет контакт обжима.

После того, как наконечник обжат, желательно заизолировать место между тем, где заканчивается хвостовик и оставшейся неизолированной частью жилы. Лучше всего для этого использовать термоусаживаемые трубки.

Нюансы работы с НШВИ

Если используется многожильный кабель, то рекомендуется купить наконечник НШВИ. Этот вид не используется для оконцовки провода с одной жилой.

Опрессовка многожильного кабеля выполняется следующим образом:

• необходимо выбрать сечение провода и марку наконечника. Жилы должны входить свободно со стороны юбки;
• тип наконечника следует подобрать с некоторым запасом. Провод с сечением 1,25 мм опрессовывается наконечником от 1,5 кв. мм, а сечение юбки составляет до 2,5 кв. мм.

Вариант НШВИ

Необходимые инструменты

Опрессовка осуществляется специальным инструментом, который позволяет создать необходимое усилие. Пользуются популярностью следующие инструменты:

• пресс клещи для опрессовки наконечников ПК2 и ПК2М применяются для оконцевания жил с сечением до 10 кв. мм;
• инструмент марки ПК1 и ПК1М является более мощным вариантом ручных клещей;
• гидравлические клещи позволяют выполнить опрессовку провода до 10 кв. мм;
• в промышленном производстве используется ручной пресс. Он подходит для проводов до 240 кв. мм;
• гидравлический пресс с электроприводом применяется для кабеля до 300 кв. мм.

Разновидности инструментов

Пресс-клещи с шарнирами усиливают нажим инструмента, что позволяет облегчить процесс ручного обжима. Особым удобством отличаются приспособления с храповым механизмом. Они предотвращают разжимание инструмента до завершения процедуры.

Как обжать провод без инструментов можно посмотреть в данном видеролике:

Гильзы для проводов под опрессовку

Не во всех устройствах или приборах применяются кабельные наконечники — существует еще оконцовка гильзой. Для кабелей с жилами из меди применяются гильзы с маркировкой ГМЛ, что означает медная луженая гильза. Для проводов из алюминия подходит марка ГАО. Это гильза закрытого типа из алюминия. Если требуется выполнить соединение  с соединением элементов меди и алюминия, то применяется сплав.

Гильзы для опрессовки

Подготовка к опрессовке

Прежде чем наконечник надеть на жилу, необходимо выполнить определенную подготовку:

• очистите необходимый промежуток провода от изоляции. Для этого можно использовать специальный инструмент;
• жилы скрутите рукой и поместите их в наконечник со стороны юбки.

Важно правильно выбрать сечение жилы, что обеспечить легкий вход в гильзу наконечника

Зачистка проводов

Как обжать провод

После подбора подходящих наконечников и проводов понадобится специальный инструмент. Пресс-клещи напоминают пассатижи, в конце которых есть специальная матрица, куда устанавливаются наконечники и не изолированный участок кабеля

Это приспособление позволяет обеспечить давление наконечника равномерно со всех сторон. Особое внимание стоит уделить типу кабеля, который бывает многожильным или с монолитной жилой

Опрессовка многожильных проводов

Обжим одинарного наконечника

Чтобы сделать качественный обжим рекомендуется соблюдать следующие рекомендации:

• чтобы жилы не выпали из гнезда, проводник следует фиксировать при размещении в матрице инструмента;
• опрессовка выполняется клещами до тех пор, пока не подключится храп механизм, позволяющий блокировать инструмент от разжима;
• если фиксация проводится ручным способом, то контроль производится потягиванием руки. Если обжим качественный, то установка будет плотной без перемещений;
• можно применять инструмент двухконтурного обжима. Оконцовка выполняется с помощью сжимания изолятора и втулки в гнездах с разным диаметром;
• в завершение нужно проверить прочность контакта, немного натягивая элементы.

Обжим одинарного провода

Обжим двойного наконечника

Подключение двух проводников фазе осуществляется на одном контакте. При установке модульных автоматов они соединяются при помощи специальных перемычек. На один контакт приходится пара кабелей.

В этом случае рекомендуется применять НШВИ для двух проводов. Вот некоторые особенности монтажа:

• внутрь манжета устанавливается сразу два провода;
• выполнять обжим лучше пресс-клещами. При опрессовке двойного наконечника лучше использовать матрицу с сечением 6 кв. мм.

Обжим наконечников силового кабеля

Для опрессовки силового кабеля рекомендуется использовать луженый медный наконечник, который защищен от окисления. При отрезке кабеля край может распушиться и станет больше, чем остальная жила. В этом случае  край можно снять на точиле. Кабель следует разворачивать так, чтобы круг убирал лишнее вдоль жилок, но не загибал их.

Не стоит использовать для обжима метод пайки, так как на проводах нельзя применять контакт, выполненный только чистым оловом.

Обжим силового кабеля

Основные правила опрессовки

Руководствуйтесь несколькими правилами, которые упростят процесс опрессовки и повысят качество конечного результата при работе с кабельными наконечниками или гильзами:

• наконечник должен быть подобран технически грамотно, с учетом всех нюансов;
• не спеша зачистите жилы, удалив все следы изоляции;
• выполняя работы, используйте только качественный инструмент;
• найдите матрицу, которая подходит для опрессовки;
• четко соблюдайте последовательность обжима кабеля.

Применяя инструмент, убедитесь в том, что вы правильно установили размеры отверстия, иначе можно повредить соединительные компоненты.

Штыревые изделия НШВИ

Штыревые втулочные наконечники (сокращенно – НШВИ) производятся из специальной электролитической меди, тыльная часть которой защищена изоляционным слоем. Материал обязательно обрабатывается гальваническим лужением. В бытовой и промышленной сферах НШВИ применяются для опрессовки кабеля сечением 0,2 кв. мм и выше.

Обратите внимание! Помимо буквенной маркировки для обозначения диаметра гильзы используется еще и цветная

Нюансы работы с НШВИ

НШВИ идеально подходят для опрессовки многожильного провода, но будут неуместны при работе с кабелем, состоящим из одной жилы. Процесс опрессовки осуществляется следующим образом:

1. Выберите сечение провода и кабельный наконечник нужной марки. Убедитесь в том, что жилы просовываются внутрь изделия со стороны «юбки».
2. Выбирая данный компонент, сделайте определенный запас. Например, провод, сечение которого составляет 1,25 кв. мм, должен опрессовываться наконечником с сечением 1,5 кв. мм и выше при размере «юбки» не более 2,5 кв. мм.

Необходимые инструменты

В процессе оконцовки одно- или многожильного кабеля используется специальный инструмент, позволяющий добиться нужного усилия и обеспечивающий надежность результата. Вы должны иметь под рукой:

• пресс-клещи ПК2 и ПК2М подходят для опрессовки проводов, сечение жил которых не превышает 10 кв. мм;
• ПК1 и ПК1М – инструмент с повышенной мощностью по сравнению с ручными клещами;
• гидравлические клещи, как и ПК2, могут применяться для кабеля сечением не более 10 кв. мм;
• на промышленных предприятиях применяют ручные прессы, подходящие для кабеля сечением до 250 кв. мм;
• для жил, общее сечение которых еще больше, используется гидравлический пресс, оснащенный электрическим приводом.

Наличие храпового механизма в пресс-клещах повышает надежность выполнения работ: до их окончания инструмент не разожмется.

Гильзы для проводов под опрессовку

Далеко не всегда уместно использование стандартных кабельных наконечников, поэтому вместо опрессовки может выполняться оконцовка гильзами. Под медные кабели используют гильзы ГМЛ (медные луженые), под алюминиевые – ГАО (закрытая гильза из алюминия). Когда соединяются два элемента из разных материалов, то берется гильза, созданная из сплава алюминия и меди.

Подготовка к опрессовке

Перед тем как вставить жилу внутрь наконечника, нужно выполнить тщательную подготовку:

1. Удалите изоляцию с конца провода нужной длины (для этого воспользуйтесь специальным инструментом, позволяющим избежать повреждения жилы).
2. Вручную скрутите все жилы и затолкайте внутрь наконечника со стороны «юбки».
