Особенности подсоединения устройства с подсветкой
Подсветка – это неоновая лампочка, резистор или светодиод с конденсатором, установленные в рабочей части выключателя. Самый выгодный вариант первый, так как подходит для подключения ко всем видам электрических ламп.
Если цепь разомкнуть, ток фазы через сопротивление и неоновую лампочку течет на нить накаливания и ноль. Сопротивление нити прибора освещения меньше, чем на подсветке, напряжение достается неонке и последовательно присоединенному сопротивлению, подсветка горит. После включения светильника цепь замыкается, напряжение идет на него, подсветка отключается.
Подключение двойного переключателя с подсветкой:
- обесточить квартиру;
- демонтировать старый двухкнопочный переключатель;
- подключить подачу электроэнергии;
- найти фазный провод;
- отключить подачу электроэнергии;
- зачистить провода;
- подключить фазный провод и жилы, идущие на осветительный прибор;
- вставить рабочую часть в коробку и закрепить;
- установить клавиши.
Чтобы отключить подсветку, можно выпаять неоновую лампочку или перекусить провода, соединяющие ее с источником питания.
Если подключение неправильное
Если вы решили поменять старый выключатель на новый, а к старому подведена не фаза, а ноль — это неправильно и необходимо срочно все исправить. Лампочки работать будут, но при таком подключении они всегда находятся под напряжением. В этом случае даже замена сгоревшей лампы — смертельно опасное мероприятие. Это не шутка. Так и есть. Потому при неправильном подключении выключателя (если на него приходит ноль) необходимо все исправить. Тут есть два варианта:
-
Перепутаны фаза и ноль на распределительной коробке. В этом случае на всех выключателях, подключенных к этой ветке, подведен ноль. В этом надо убедиться, проведя несложный тест — прикоснуться индикаторной отверткой к проводу, который заходит на вход выключателя (одиночный провод, который заходит на разъем, расположенный вверху). Если на всех выключателях индикатор не горит (проверьте его работоспособность обязательно), точно перепутаны ноль и фаза в распределительном шкафу. Тогда отключаем вводной автомат и перекидываем концы. Если вам это не о чем не говорит, и вы не имеете представления что делать — лучше позовите электрика.
- Перепутаны фаза и ноль в распределительной коробке. В этом случае неправильное подключение присутствует только на одном переключателе. В этом случае в распределительной коробке меняем ноль и фазу местами (не забудьте перед этим отключить автомат и убедиться в отсутствии напряжения на фазном проводе).
Если вы делаете подключение двойного выключателя своими руками впервые, лучше несколько раз перепроверяйте свои действия и работайте очень осторожно
Разводка проводов
При подключении одноклавишного, двухклавишного и трехклавишного выключателя своими руками схема разводки проводов от соединительной коробки к светильникам будет немного отличаться. Сейчас мы рассмотрим каждый из вариантов!
Одна клавиша
Подключить одноклавишный выключатель самому проще всего. В распределительную коробку входят два провода – нулевой и фазный.
Вводной ноль (синего цвета) сразу же соединяется с нулем светильников (см. на схеме). Вводная фаза сначала идет к выключателю, потом назад в коробку и после этого уже соединяется с фазой лампочки. Вот и вся схема подключения проводов одинарного устройства. Как вы видите, ничего сложного нет, главное не перепутать жилы между собой (что бывает очень часто, несмотря на то, что в стене выведены только два провода).
Видео: подключение одноклавишного выключателя
Две клавиши
Схема подключения двухклавишного выключателя немного отличается. Это связано с тем, что разрыв цепи будет осуществляться для каждой группы светильников отдельно. Как и в предыдущем случае, в распределительную коробку будет входить две жилы. Синий проводник на входе в коробку сразу же соединяется с остальными синими проводами.
Фаза сначала ведется на разрыв на две кнопки, фиксируясь в специальном вводном отверстии. Два исходящих провода идут к каждой группе светильников (либо просто на две лампочки).

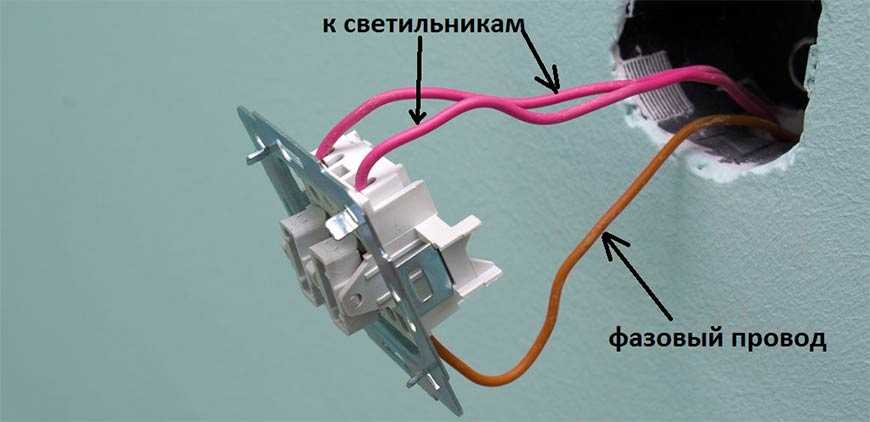

Обращаем Ваше внимание на то, что на задней стороне корпуса имеются 3 вывода: два с одной стороны и один с другой (см. картинку ниже)
Тут нужно быть внимательным и ничего не перепутать: там, где один ввод, необходимо подключить входящую фазу, а там, где 2 отверстия, должны выходить исходящие фазные провода, идущие к светильникам.
Вводные отверстия на корпусе
Наглядная видео инструкция подключения двойного устройства:
Видео инструкция: установка двухклавишного выключателя
Три клавиши
Схема подключения тройного выключателя света аналогична монтажу двухклавишного изделия. Ноль, как и в предыдущих случаях, скручивается с нулями всех трех групп лампочек. Вводная фаза направляется на разрыв, а оттуда разделяется на три отдельных фазных проводника, идущих каждый к своей группе ламп.
Предоставляем Вам наглядную схему:
Видео инструкция по установке:
Видео: установка трехклавишного выключателя
https://youtube.com/watch?v=ULIqxGi_poU
Как подключить двойной выключатель на две лампочки — пошаговая инструкция
Как показывает практика, последовательность действий при монтаже коммутационного устройства у разных мастеров может быть разной, однако наиболее правильным многие специалисты считают следующий порядок действий.
Подготовка стен
В некоторых случаях штробление стен можно пропустить
Необходимо штробление, обустройство мест установки распредкоробок и подрозетников, установка дополнительного автоматического выключателя в электрощиток (опционально).
Пропускать этап штробления следует только в том случае, если в помещении уже проложена новая проводка с медными жилами нужного сечения (для осветительной группы подходит стандартный провод ВВГнг 1,5 мм², если же подключаются и розетки, то диаметр сечения следует брать побольше — 2,5 мм²).
По окончании штробления стен канавки необходимо заделать алебастром или строительной смесью, после можно приступать к штукатурке и декоративной отделке стен. В деревянных домах скрытый способ проводки не применяется — провода прокладываются с наружной стороны на специальные изоляторы, а вместо внутренних выключателей устанавливаются накладные. При этом принцип подключения остаётся неизменным.
Подключение в распределительном коробе
Провод от щитка идёт к нулям подключаемых ламп, а фаза — к выключателю
В камере, где происходит соединение и разводка жил. Нулевой провод от щитка скрутить с нулями подключаемых ламп, а фазу направить к выключателю (каждая выходная фаза идёт к «собственной» лампе). Если провод трехжильный, то третью — заземляющую — жилу нужно скрутить аналогично нулевой.
Наиболее распространёнными способами соединения проводов являются соединение клеммниками и скрутка с последующей изоляцией. Пайка применяется крайне редко.
Монтаж осветительных приборов
Установка люстры или любого другого светильника — довольно простое мероприятие
Способ установки светильника зависит от его типа, готовности проводки и наличия основы для монтажа. Легче всего менять оборудование, когда провод выведен прямо в место установки — например, в центр комнаты.
Чтобы установить люстру, необходимо подвесить сам прибор на специальный крюк или кронштейн и правильно подсоединить провода (в случае, если потолок выполнен в виде подвесной конструкции, то для монтажа люстры потребуется установка дополнительного крепежа или закладных).
Монтаж выключателя
Монтаж выключателя — один из самых опасных и сложных этапов подключения
Типов размещения монтажа два — в подрозетник или сразу в стену, зафиксировав устройство винтовым соединением или лапками. Подключается такой выключатель всегда только к фазной жиле от распределительной коробки, куда он попадает от щитка. Жилу необходимо вставить в клемму «фаза L». К лампам фазные жилы идут от выходящих контактов «L1» и «L2».
Если в осветительном приборе более двух ламп, то подключение производится по группам (равнозначным или неравнозначным), и тогда провод с L1-контакта направляется к одной, а с L2-контакта — ко второй группе.
Конструкция и принцип действия двухклавишного выключателя
Конструкция двухклавишного выключателя достаточно проста. Он состоит из:
- Двух клавиш (двигающиеся вверх-вниз части).
- Корпуса (оболочки), который снимается перед началом выполнения работ с электричеством.
- Клеммников (те места, к которым подводят напряжение или ток).
Редко третий элемент – клеммники – может заменяться в конструкции на винтовые зажимы. Отличие состоит в том, что первые долго и надежно держат провод, а вторые делают то же, но не зажимая провод, а закручивая его, поэтому первый вариант подключается проще и эксплуатируется дольше. Также в конструкцию может входить дополнительная подсветка – диммер, расположенная на каждой клавише. О подключении двухклавишного выключателя с диммерами читайте чуть ниже.
Внутри двухклавишного выключателя без подсветки находятся два провода, идущие параллельно друг другу и вход для фазы. Каждая из клемм, подходящая к клавишам, может независимо от другой размыкать либо смыкать контакт, вследствие чего включается одна лампа (часть ламп), вторая лампа, или все лампы вместе
Обратите внимание! Если нужно подавать ток не на одну, а сразу на несколько лампочек. Стоит обязательно использовать многожильные провода
Это как раз позволяет сделать двухклавишная модель выключателя.
Принцип действия выключателя заключается в вариативности степени освещения:
- Можно включить только одну клавишу, чтобы загорелась одна лампочка (или первая группа светильников).
- Есть возможность включить вторую клавишу – освещение изменится, так как одни части комнаты будут хорошо видны, а другие – немного затемнены.
- Третий вариант – включение “на полную катушку” – в положении “вкл” находятся обе клавиши – тогда комната получает максимум освещения.
Кстати, некоторые двухклавишные выключатели состоят из двух изолированных друг от друга одноклавишных устройств. В таком случае принято называть их модульными.
Кроме внешней составляющей, такое приспособление также может выполнять функции экономии электроэнергии и создания разнообразной атмосферы. А еще двухклавишные выключатели увеличивают безопасность, так как при их установке в помещении уменьшается число точек с электрическим напряжением.
Перед началом работы по подготовке к подключению выключателя, предлагаем ознакомиться со схемой двухклавишного выключателя ниже:
