Дюбель-хомут для крепления кабеля

Для чего фиксируется проводка

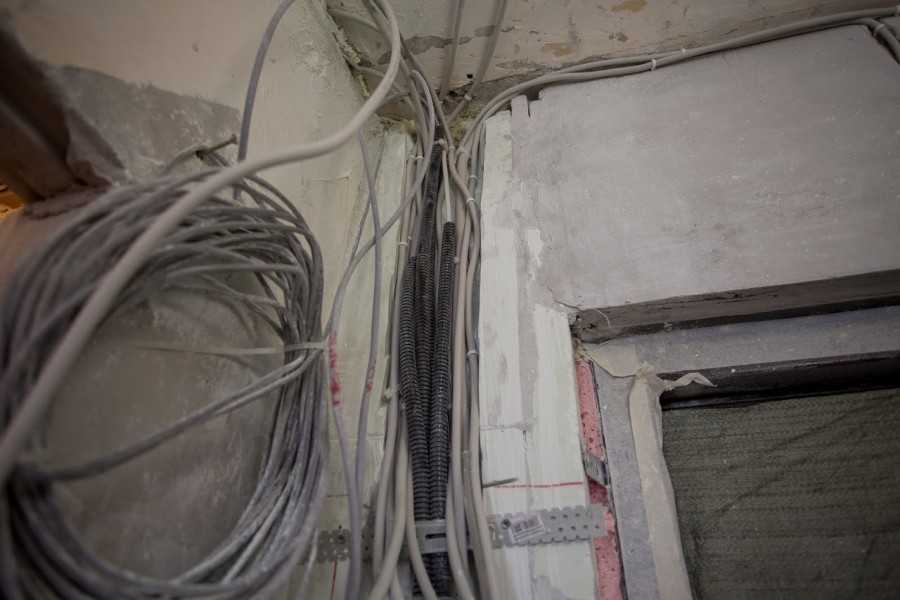

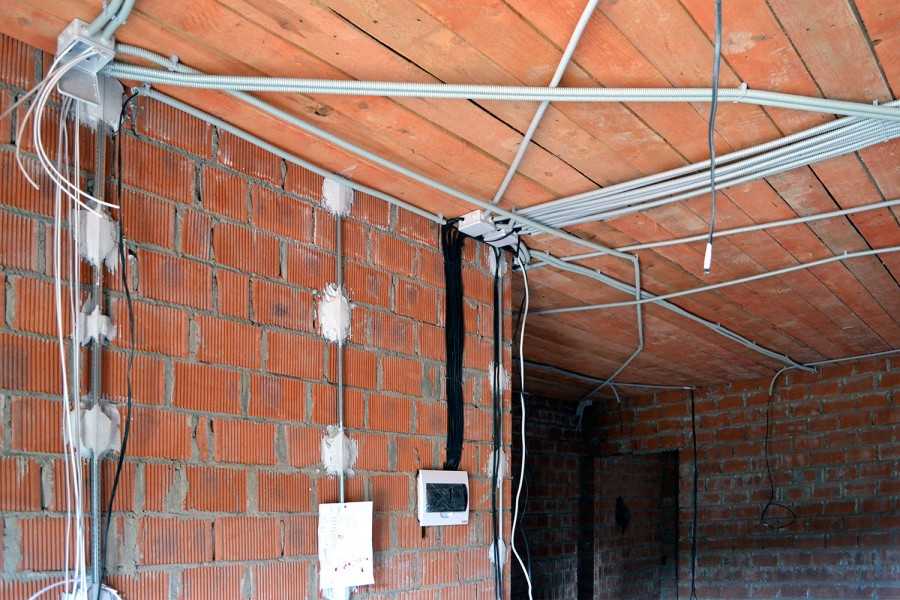

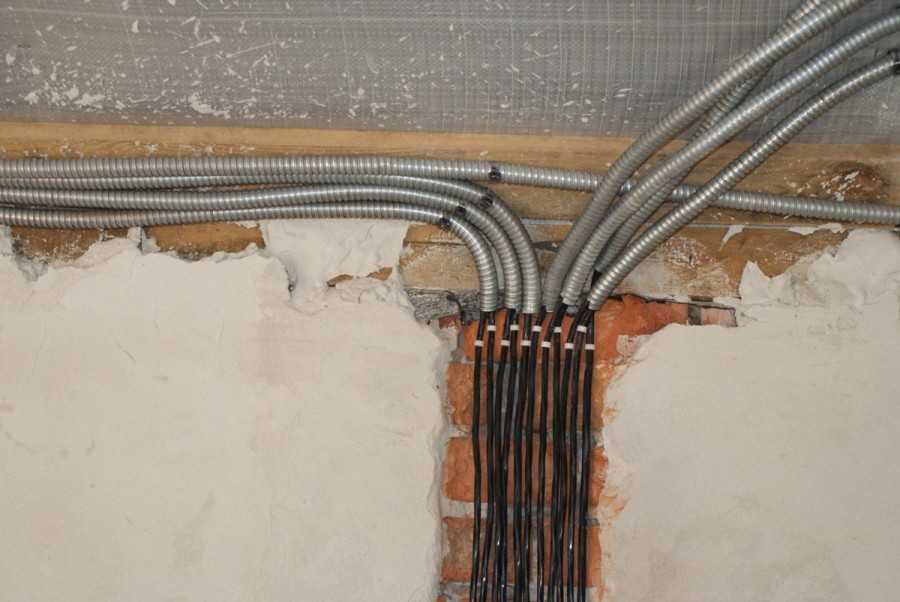

Существует множество различных способов установки электропроводки, но независимо от выбранного, она обязательно должна быть закреплена. Даже в случае скрытой прокладки в штробах, проделанных в вертикальной или горизонтальной плоскости стены, кабель следует надежно закрепить, а уже после штукатурить отверстия. Ни один провод не должен выходить за края штроб и мешать проведению оштукатуривания и отделки.

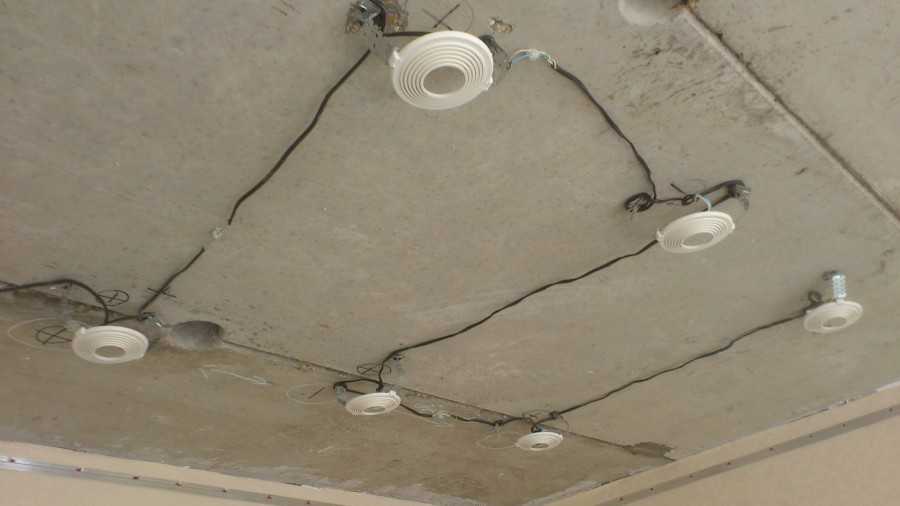

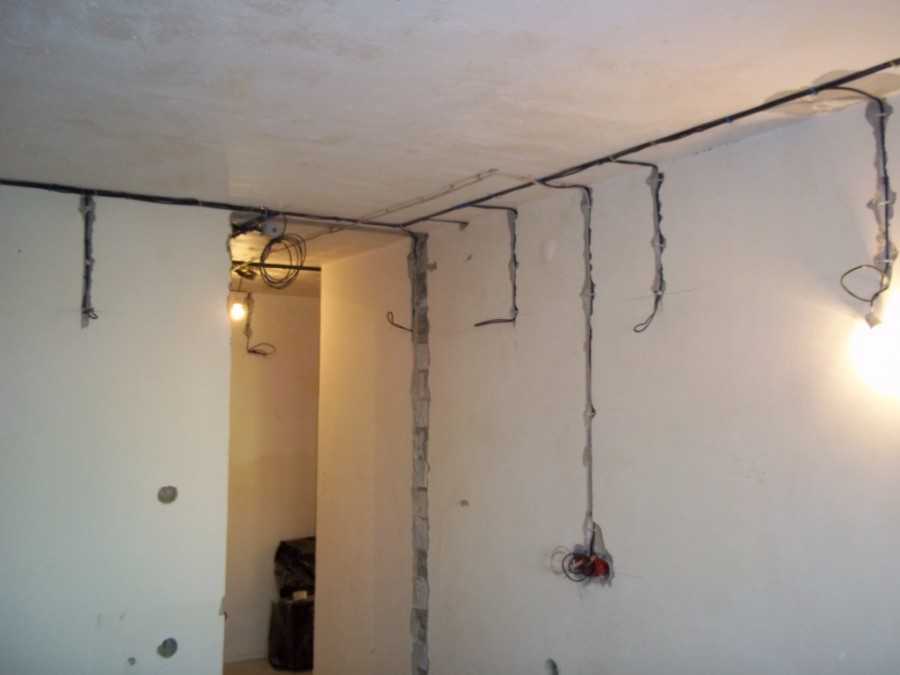

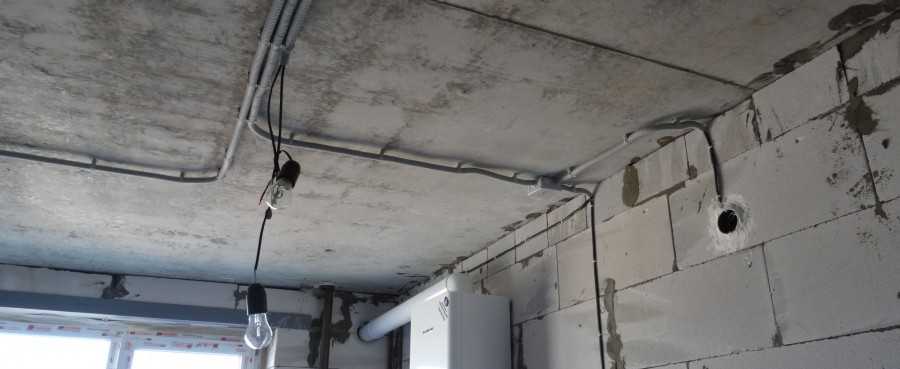

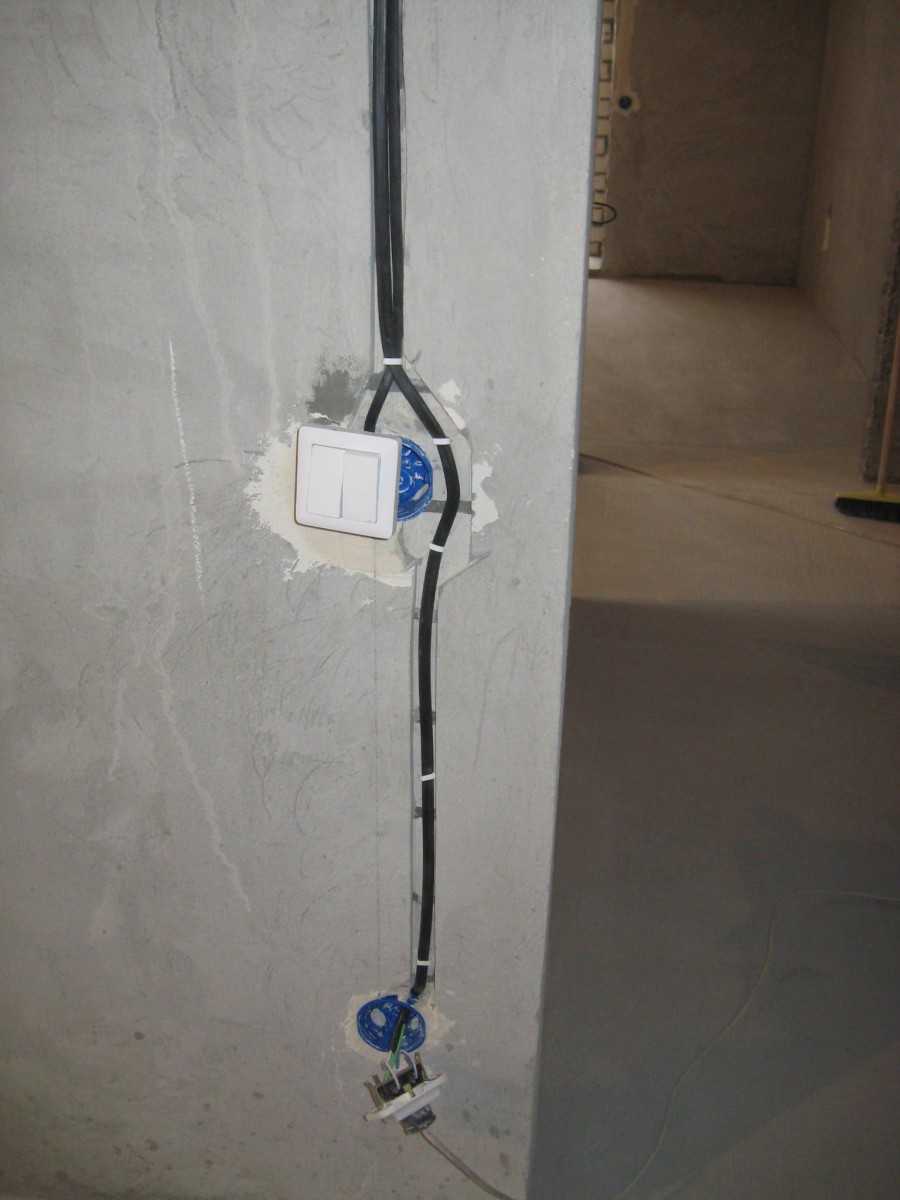

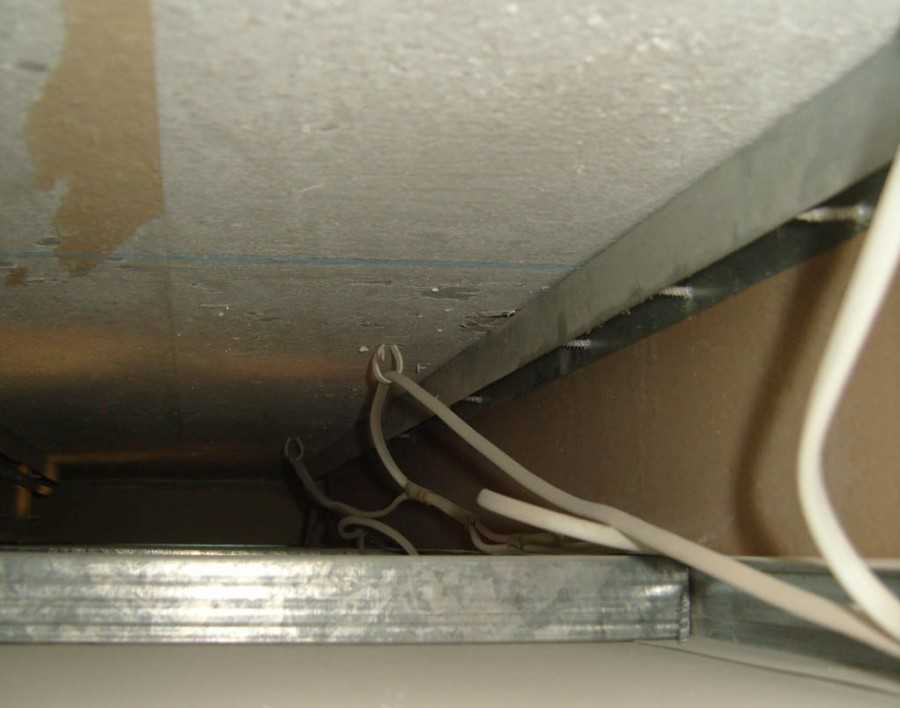

Аналогична ситуация для открытой прокладки. Кабель нужно надежно закрепить на всем протяжении электрической линии, и только после этого спрятать внутри гофры, специальных коробов и прочих декоративных изделий. То же самое следует делать при прокладке за навесными и натяжными потолками.

Закрепить провод можно практически на любых стенах – кирпичных, гипсокартонных и деревянных. Для выполнения работ с помощью дюбель-хомутов желательно подготовить дрель или перфоратор с набором подходящих сверл.

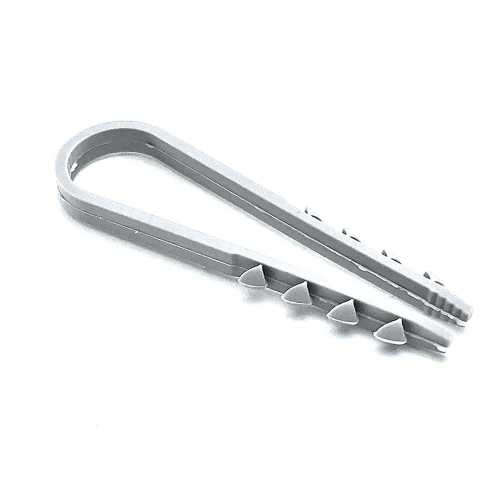

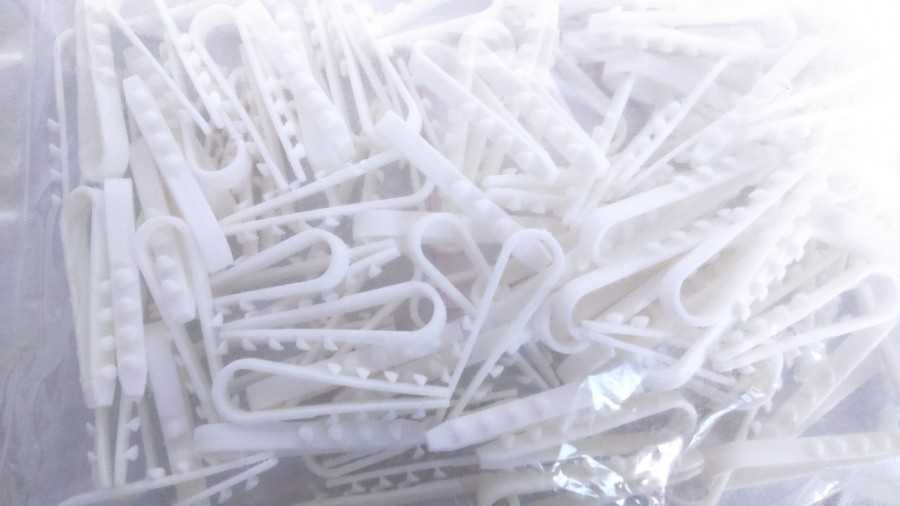

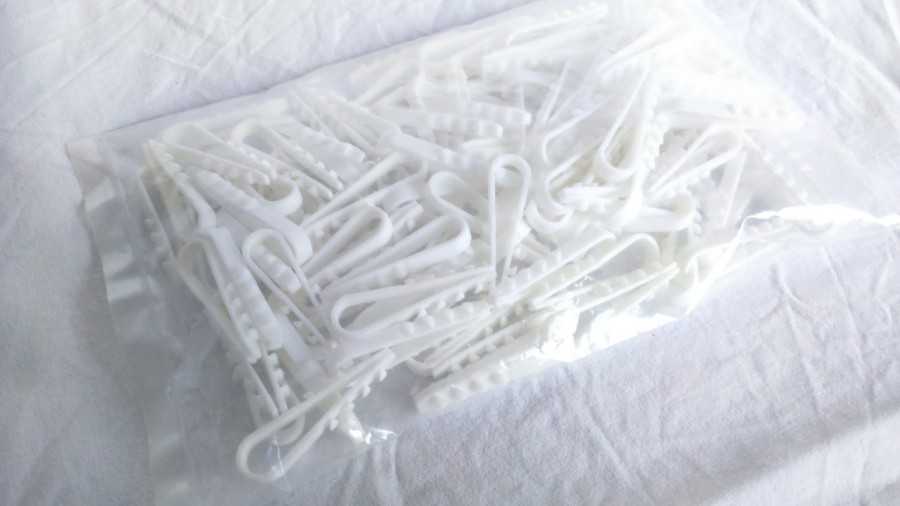

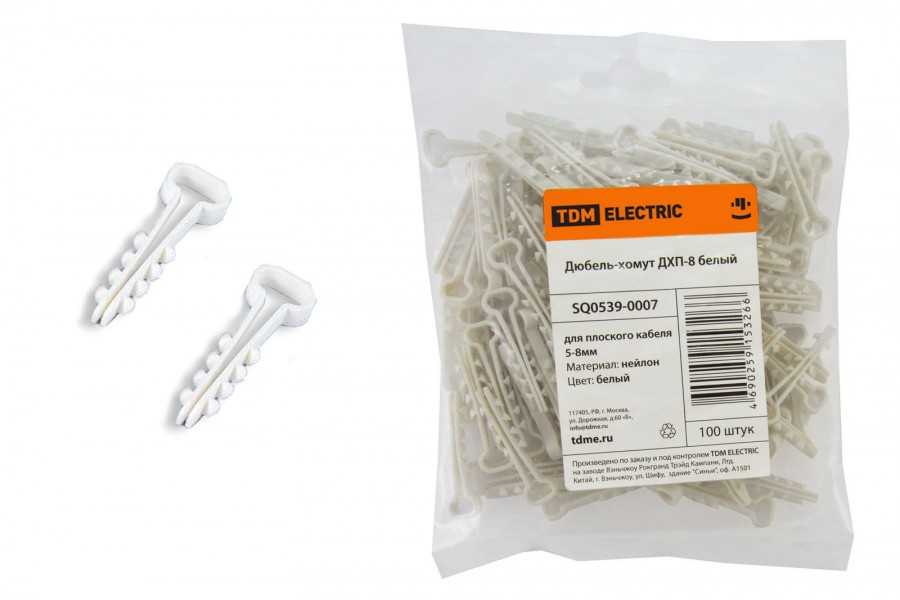

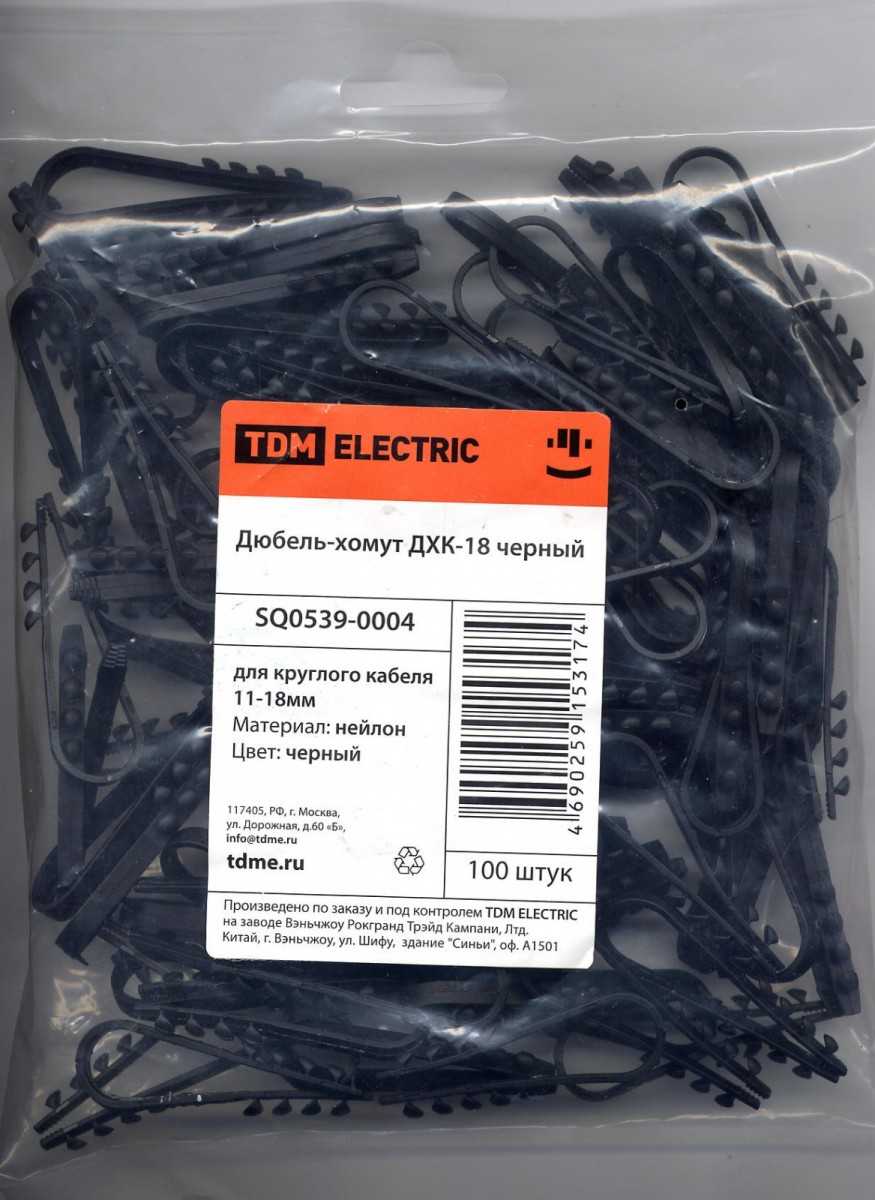

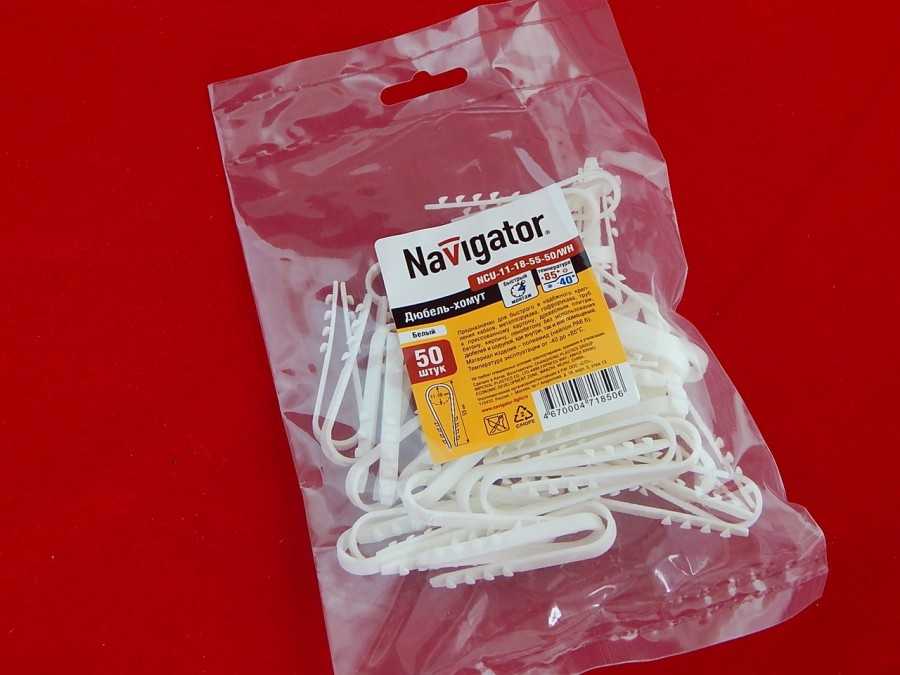

Фото дюбель-хомутов для крепления кабеля

Также рекомендуем просмотреть:

• Краб система для профильных труб
• Что такое такелажная скоба
• Что такое фундаментный болт
• Зачем нужна шайба-гровер
• Грузоподъемный крановый крюк
• Как выбрать зажимы для троса
• Особенности мебельных крепежей
• Шуруп глухарь по дереву
• Какое крепление для унитаза лучше выбрать
• Крепежи для деревянных конструкций
• Крепеж для пластиковых окон
• Преимущества и недостатки винтовых гвоздей
• Лучшие пластиковые дюбеля
• Как выбрать резьбовую шпильку
• Саморез со сверлом
• Как выбрать саморезы по металлу
• Как выбрать дюбеля для гипсокартона
• Самые надежные крепежи для труб
• Лучшие шурупы по бетону
• Как выбрать кронштейны для труб
• Параметры высокопрочных болтов
• Шестигранный болт
• Разновидности анкерных болтов
• Строительные гвозди
• Как использовать забивной анкер
• Как выбрать и установить клиновой анкер
• Особенности дюбель-шурупов
• Забиваемый металлический дюбель
• Что такое дюбель-гвоздь
• Как выбрать и применить химический анкер
• Кронштейн для раковины
• Виды кронштейнов и креплений для полок
• Как выбрать стальную цепь
• Выбираем кронштейн для карниза
• Кронштейны для спутниковых антенн
• Выбираем лучшие пластиковые хомуты
• Что такое строительная скоба
• Лучшие кровельные саморезы
• Распорный дюбель
• Какие бывают саморезы по дереву
• Как выбрать крепление для телевизора на стену

Разновидности изделия

Крепёж для кабеля делится на две группы – это пластиковые и металлические дюбель-хомуты.

Пластиковый крепёж

Полимерные скобы бывают с круглой и прямоугольной петлёй. Первый вид предназначен для фиксации проводов радиального сечения. Вторые изделия используют для плоского кабеля.

Крепёж для плоского кабеля

Конструкция

Конструктивно различают три типа пластикового крепежа:

• скоба;
• вертолёт;
• установочная площадка.

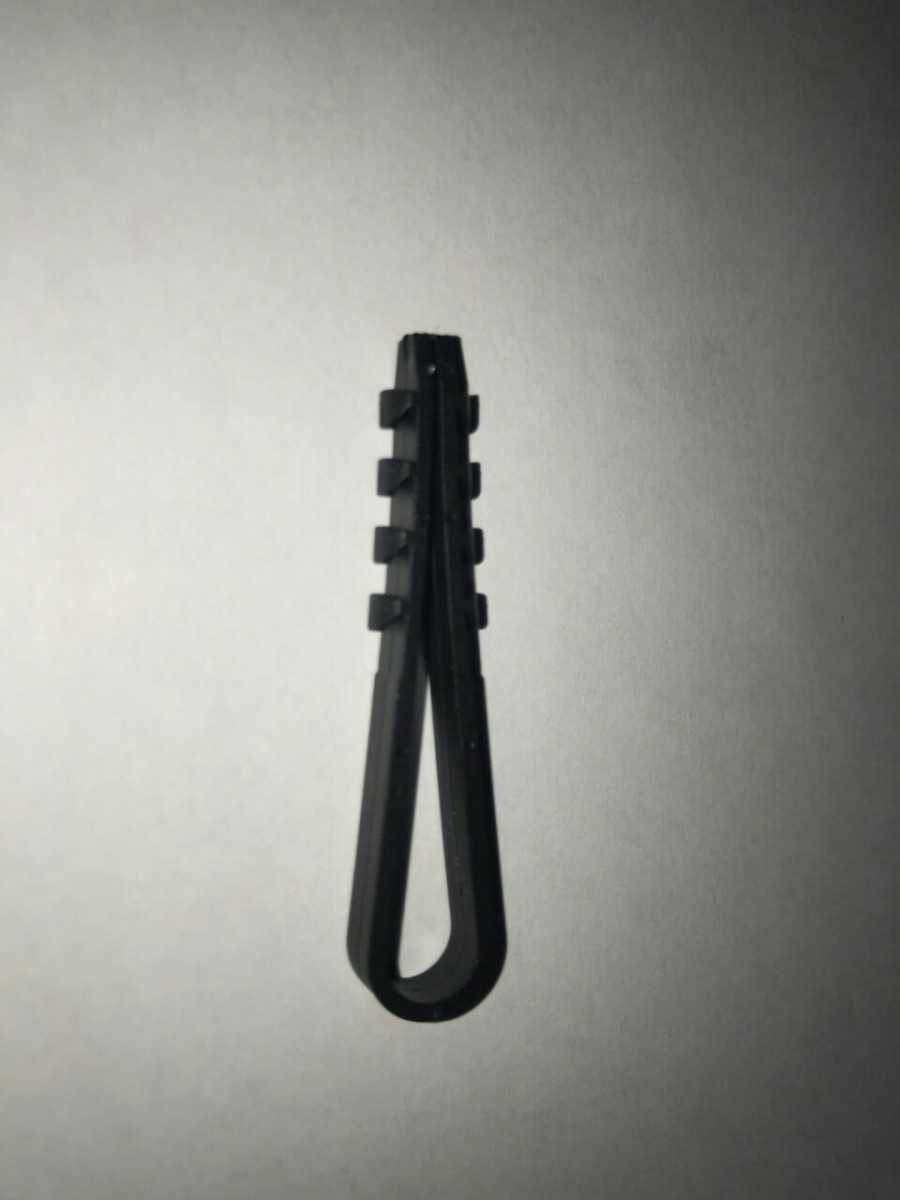

Скоба

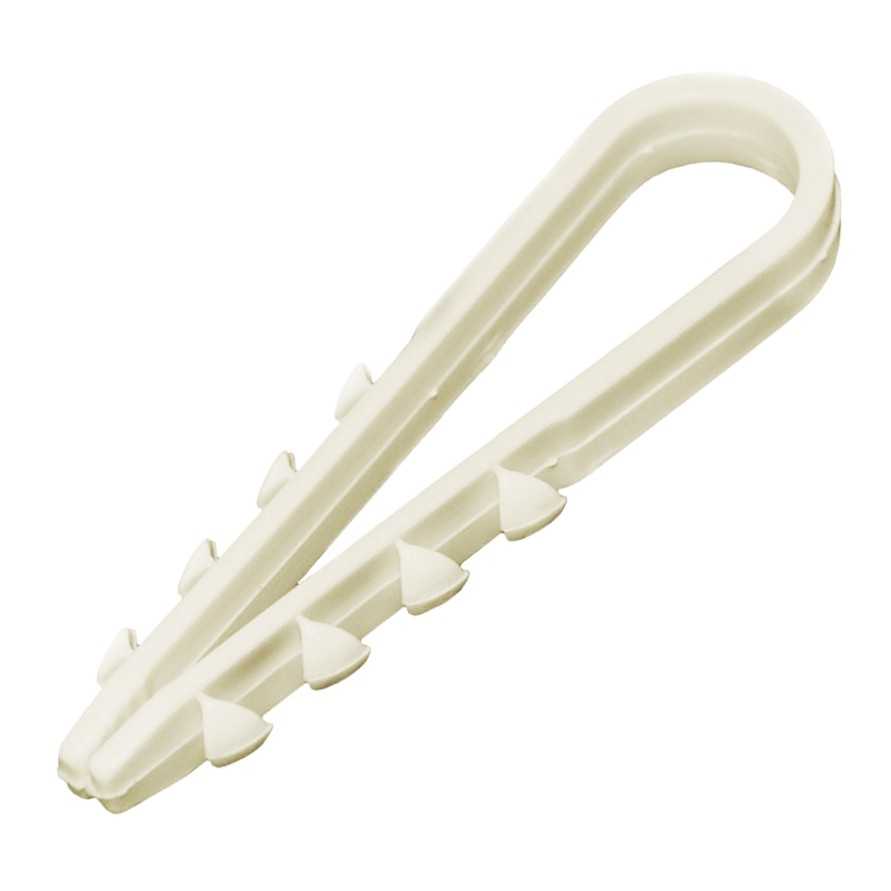

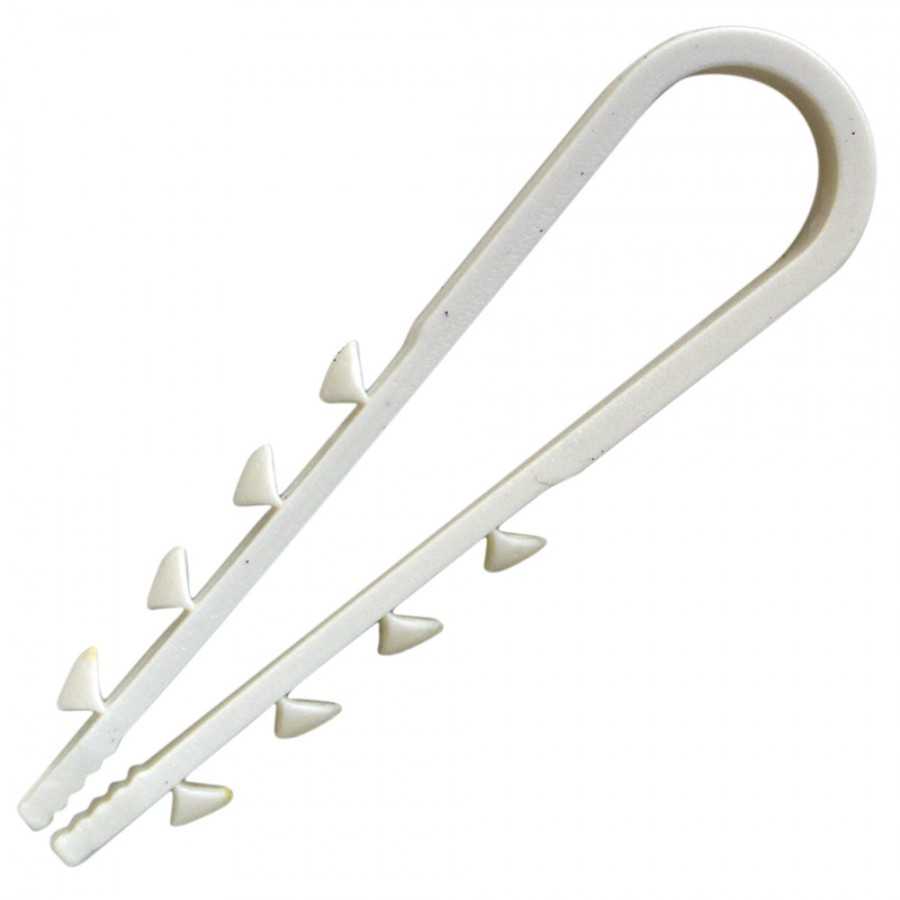

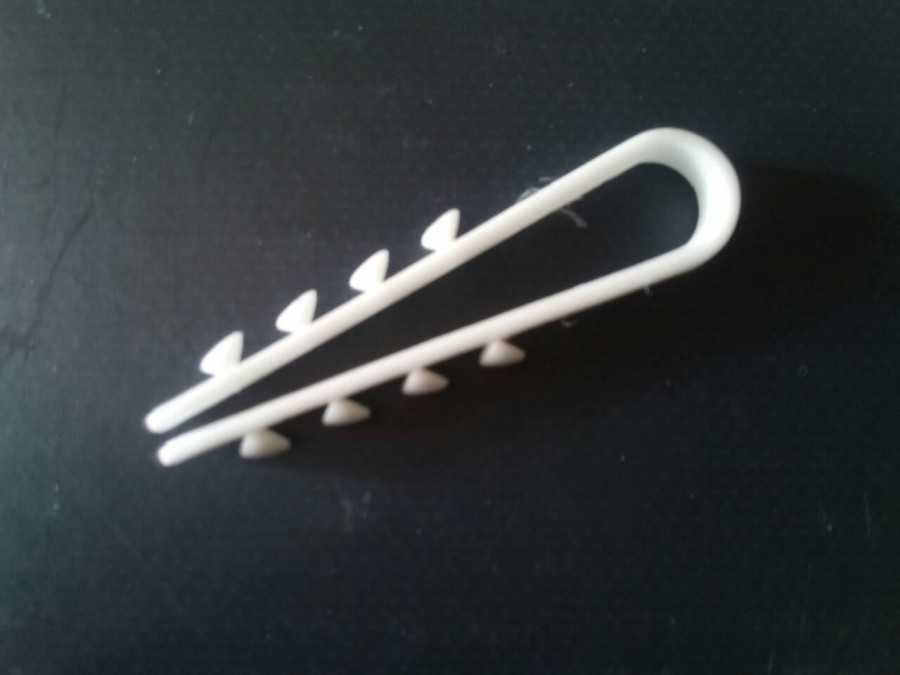

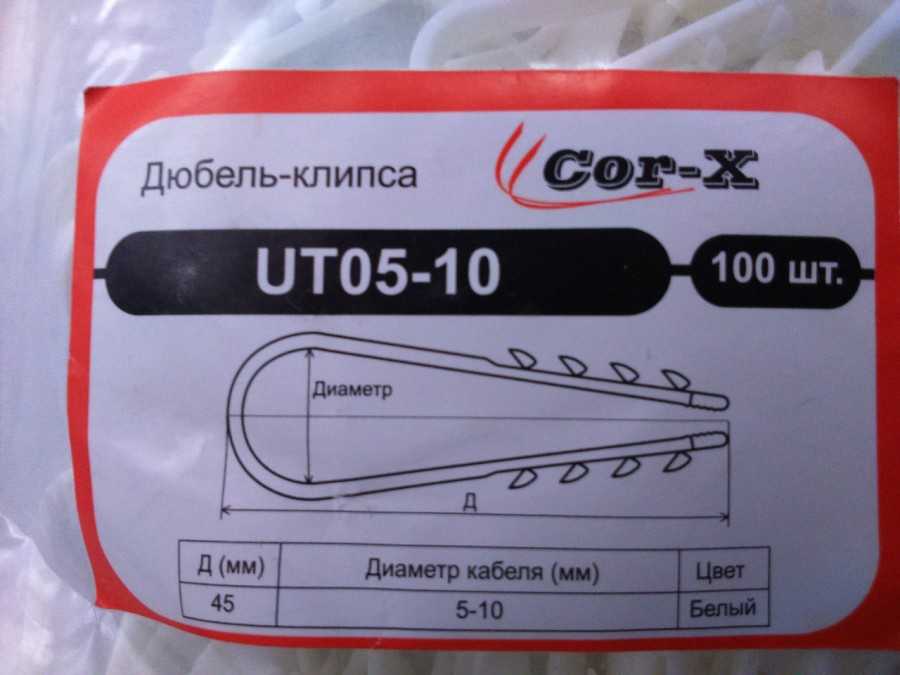

Пластиковая полоса, сложенная вдвое, имеет на внешней стороне концов зубцы. Стандартные изделия рассчитаны на охват проводов ø 6-12 мм. Такой крепёж называют ёлочкой. Его используют для открытой проводки двужильного кабеля к приборам освещения, выключателям и розеткам.

Вертолёт

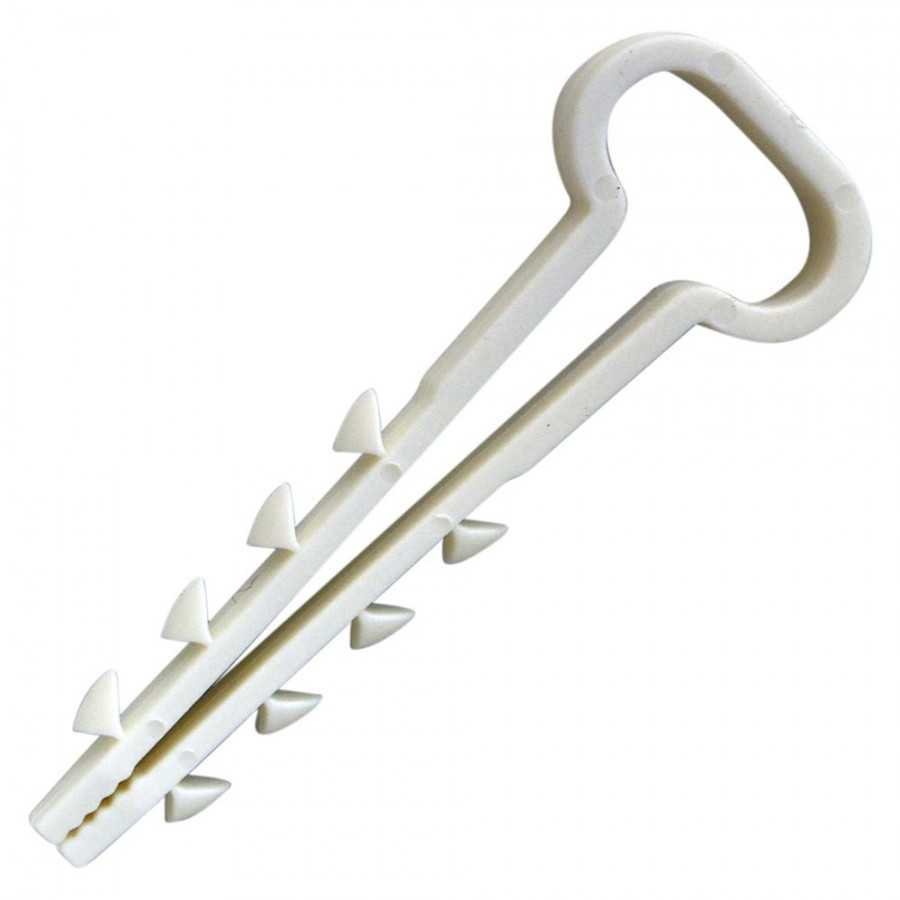

Народное название получил распорный дюбель-хомут из-за сходства раскрытых лепестков с винтом вертолёта. Концы изделия внутри отверстия в массиве стены распираются клином, который вбивают между ветками дюбеля. Благодаря этому, хомут выдерживает довольно большой вес проводной продукции. Максимальный охват «вертолёта» составляет 32 мм.
