Замена электрощита в подъезде

Щиток в подъезде. Какая система?

Необходимо провести кабель от входной двери до щитка в подъезде. Просверлить для этого. Внизу — для выходящих. Провода в местах. Не надо ставить в этажный щит. Pen в подъезде. Ключа зажигания. Пример устаревшего квартирного щита: механический счетчик, автомат отключения и несколько предохранителей если у вас в квартире стоит подобный щит, лучше заменить его во избежание аварийных ситуаций Электрическая сеть дома или квартиры — это не только провода, розетки, лампочки и выключатели

Более сложной и самой важной частью электрической цепи считается электрощиток, в котором находятся автоматические выключатели, УЗО, дифавтоматы и дополнительная аппаратура. Именно в электро щитке располагается узел управления всем электрохозяйством на отдельном участке

На самом деле нюансов куча, и можно было бы даже нарисовать пояснительные схемки, но мне это делать лень : Займёмся этажным щитком: именно им заканчивается ремонт электрики квартиры. Надеюсь, что эта статья тоже будет настолько популярной, что у меня её спиздят все, кому не лень, аналогично предыдущим про план электрики. Электричество попадает к нам в квартиру именно с этажного щитка. Исключение составляют очень старые дома, в которых стояк дома идёт в шахте внутри дома, и щиток со счётчиком стоит в квартире.

Схема сборки и подключения

Для создания схемы электрического щита нужно определить тип системы электроснабжения в доме, разделить потребители электроэнергии на несколько групп, и на основании этих данных создать схему, используя ГОСТ 21.614
для графического обозначения всех элементов щита.

Тип системы электроснабжения может быть указан в щите на лестничной площадке, иначе это можно выяснить, обратившись в ЖЭК. Есть три типа системы, которые различаются способами электроснабжения и заземления: ТN-С, ТN-S, ТN-С-S
.

ТN-С – старый тип энергоснабжения
, включает в себя двухжильный медный или алюминиевый кабель, кабель в щите совмещает ноль и землю.

ТN-S, ТN-С-S — это более современные системы снабжения
, используют трёхжильный для и раздельный кабель для нуля и заземления в щите на этаже.
Затем следует разделить потребители электроэнергии на несколько групп. Например, можно разбить по группам точки подключения розеток в каждом отдельном помещении, выключатели, крупные потребители электрического тока вроде кондиционера или бойлера. Учитывая все эти характеристики, для каждой группы выбирается отдельный автомат
.

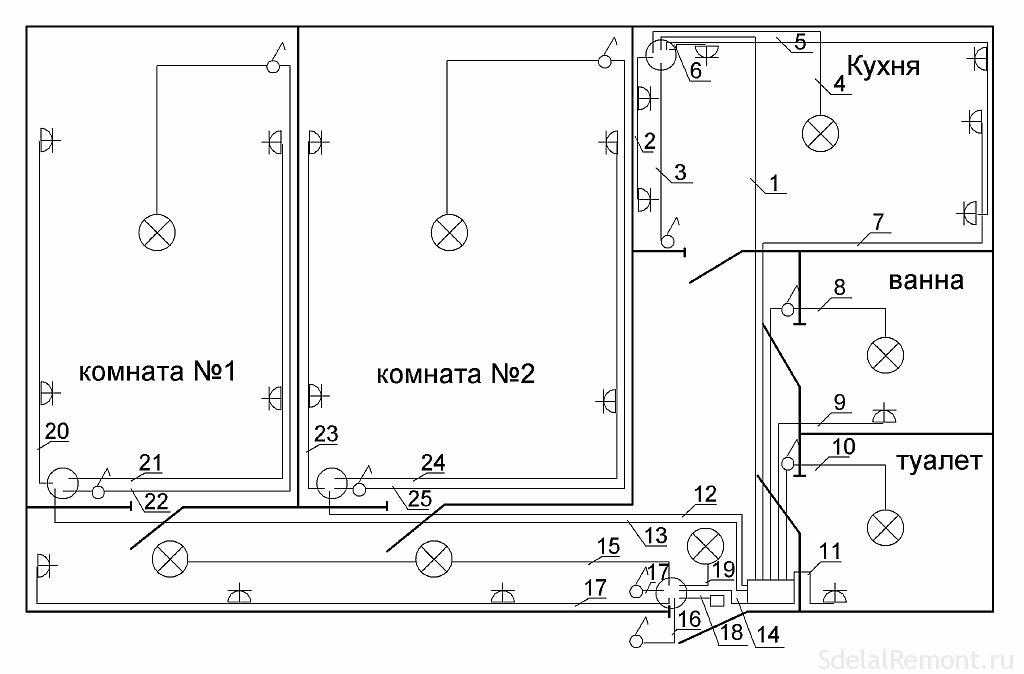

После этого начинают рисовать схему электрощита. На ней указывают все элементы, используя графические обозначения по ГОСТ 21.614
, а также все потребители тока, которые к ним подключены.

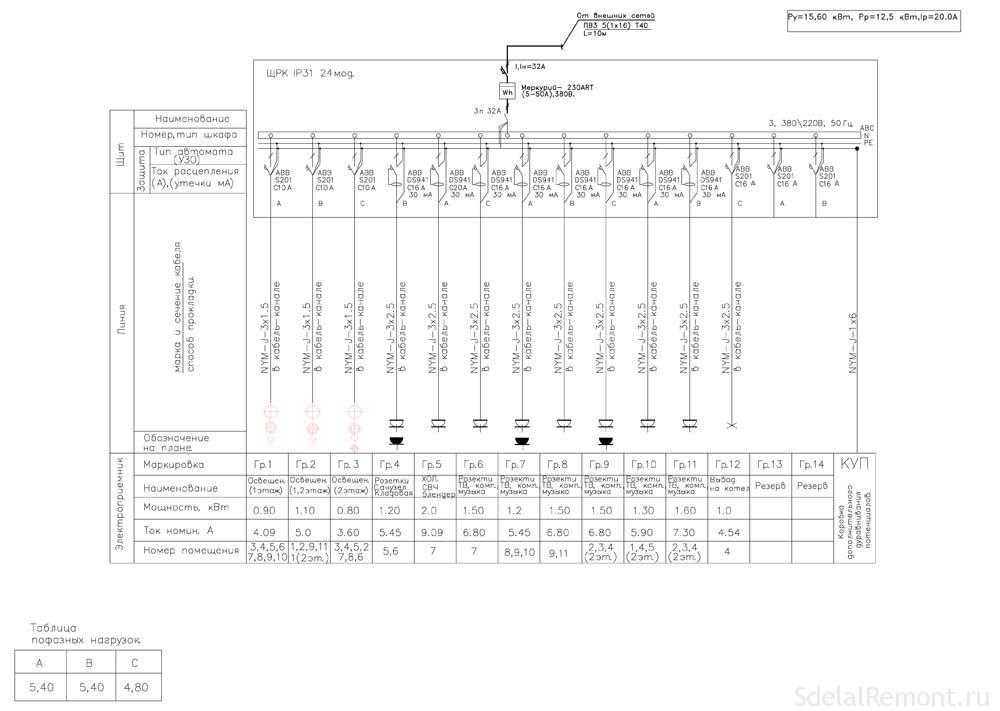

Схема сборки и подключения электрощита в квартире:

Используя схему подключения, можно начинать монтаж электрощитка.

Вступление

Этажный электрощит или этажный распределительный щиток предназначен для распределения и учета электроэнергии по квартирам этажа. Для этого в этажный электрощит устанавливаются различные автоматические устройства распределения, защиты, учета электроэнергии и другие устройства автоматики. Также в этажный щит устанавливаются устройства распределения сетей слабых токов (телефония и компьютерная сеть).

Этажный щит (ЩЭ) относится к учётно-распределительным щитам, объединяющим силовую и слаботочные электропроводки. В отличие от щитов управления (ЩУ), которые обеспечивают питание электроустановок и управление их технологических процессов, ЩЭ обеспечивают приём и распределение электрической энергии по потребителям. Кстати, шкафы управления производства Мегахолод позволят решить любые задачи автоматизации холодильного, вентиляционного оборудования и кондиционирования.

Отличительная особенность ЩЭ наличие слаботочной секции и окошек для внешнего считывания показаний электросчётчиков.

Виды электрощитков

Щиток нужен для распределения напряжения по всем электрическим системам, которые к нему подключены. Автоматы, вмонтированные в устройство, используют для включения-отключения тока и защиты от небольших аварий и коротких замыканий.

Электрощитки для подъездов изготавливают из металла, а для индивидуальных квартир – из огнестойкого пластика.

Этажный вариант соединяет в себе сразу несколько функций: распределение энергии по всем квартирам на лестничной площадке и учет потребленной электроэнергии.

Однако, встречаются щиты без счетчиков, они устанавливаются в квартире и называются групповые распределительные.

А как же быть соседям в старом доме? Как открыть электрощит без ключа самому?

Распределительный щиток для автоматов и электросчётчика

Комментарии к статье: 5 Электрические щиты Электрический щит…

Что это? Это начало всей электрической части здания, и не важно, что это, огромный завод в мегаполисе или скромный бабушкин домик в деревне. Везде есть электрический щит

В данной статье мы ознакомимся с самыми распространенными электрощитами, которые можно встретить в повседневной жизни. Для примера возьмем самый обыкновенный многоквартирный дом. Итак, с чего начинается электрическая часть дома? В зависимости от проекта, от мощности, которая подводится к дому, электрическая часть начинается с электрощитовой. Именно на эти установки приходят силовые кабеля от трансформаторной подстанции ТП. Далее, после вводных автоматов стоят отходящие автоматы, которые питают стояковые кабеля. Также в ГРЩ и ВРУ установлены прибор учета, автоматические выключатели и автоматика для освещения парадных, улицы, подвала и подсобных помещения. Также щит освещения ЩО и щит аварийного освещения ЩАО могут устанавливаться в каждой парадной подъезде индивидуально. В каждой парадной, на каждом лестничном марше установлены этажные распределительные щиты. Этажных щиты ЩЭ , в зависимости от проекта, комплектуются приборами учета электроэнергии счетчиками , доучетными автоматами, отходящими автоматами для защиты электропроводки и оборудования потребителей.

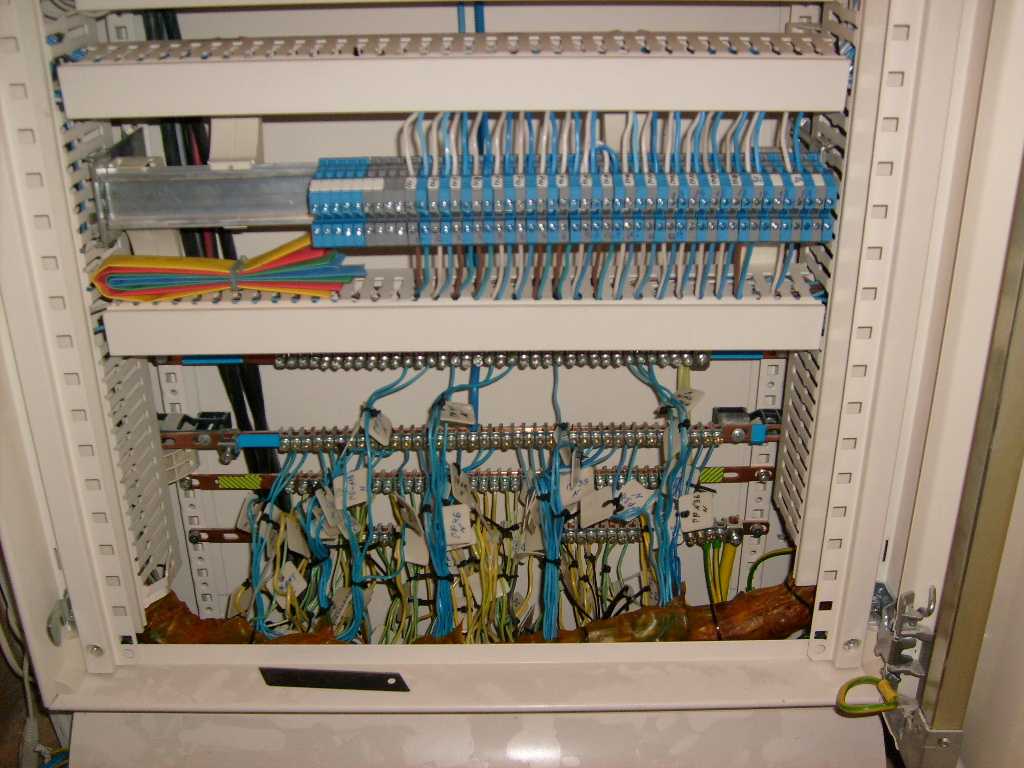

Маркировка кабелей и проводов в электрощитке

По правилам безопасности и для облегчения работы профессионального электрика, щит в подъезде имеет общепринятую маркировку.

В документе по технической эксплуатации четко прописаны основные принципы.

1. На короб щита должно быть нанесено его имя.
2. Внутри находится бумажка с напечатанной таблицей. В ней указано количество розеток и разъемов для люстр, потребляющих электроэнергию на этаже.
3. К щиту, в обязательном порядке, прилагается схема устройства и сборки.

Правила прописаны в ПТЭЭП:

• все провода, кабели и электрические цепи общего пользования подлежат маркировке;
• название групповых цепей наносится сверху на защитный автомат или на свободное место в щите (пометки могут содержать цифровое обозначение, название комнаты и другое);
• если надписи на описанных устройствах не возможны, информация вносится в технический паспорт.

По ГОСТ 23594-79:

• для маркировки используют специальные бирки (трубки ПВХ), а при их отсутствии, ленту ПВХ;
• длина бирки – 2,5 см и выше;
• надписи должны быть хорошо видны и понятны;
• возможно наносить маркировку на изолированную часть провода или кабеля.

Щиты распределения электроэнергии – не игрушка и требуют серьезного к себе отношения.

Недопустимо ломать замок при отсутствии ключа, отгибая дверцу или используя лом. В этом случае, закрыть ее обратно будет сложно.

При проблемах с этажным устройством лучше обратиться к специалисту, а для себя сделать дубликат ключа на случай выбитых пробок или аварийной ситуации.

Шиток со счетчиками, автоматами и антенными усилителями нередко расположен не в самой квартире, а в подъезде или холле. Для предотвращения прикосновения к высоковольтным цепям такие щитки оборудуют створками с замками.

Как нужно оказывать первую помощь при поражении током

При электротравме 1-й степени пострадавший сам может прекратить воздействие тока, поскольку он не теряет сознания и не испытывает очень сильных болей и мышечных судорог. Однако при электротравме 2-й, 3-й и тем более 4-й степени необходима помощь других людей.

Прежде всего необходимо как можно скорее обесточить проводку. Если же по каким-то причинам это затруднительно, надо оттащить пострадавшего от источника тока. При этом человек, оказывающий помощь, должен принять меры, чтобы самому не быть пораженным током. Ни в коем случае нельзя браться за открытые участки кожи или за металлические предметы на одежде пострадавшего. Лучше всего использовать резиновые перчатки, а при их отсутствии – обмотать руки каким-то изолирующим материалом. Также желательно, чтобы тот, кто оттаскивает пострадавшего от источника тока, был в резиновой обуви или хотя бы встал на предмет, не проводящий электричество (например, на сухую доску или на резиновый коврик-половик). Пока один человек производит эти манипуляции, другой должен, не тратя времени, вызвать скорую помощь.

Затем необходимо сразу же приступить к искусственному дыханию способом «изо рта в рот» и непрямому массажу сердца. Это нужно делать до тех пор, пока пострадавший не придет в себя и не начнет дышать самостоятельно или до прибытия бригады скорой помощи. Дальнейшее лечение проводится врачами в зависимости от тяжести перенесенного поражения и общего состояния пострадавшего.

• подъездный щиток
• Как защитить электрощит?

Как обесточить квартиру с лестничной площадки

В квартирном щитке может располагаться несколько групп выключателей. Одна группа может отвечать за свет в комнатах, другая – за ток в розетках. Для того, чтобы обесточить квартиру в этом случае, необходимо будет перевести в нижнее положение все тумблеры автомата или найти общий рубильник, к которому подведены фаза и ноль. Именно этот рубильник отвечает за ввод электрики в квартиру. Располагается такой рубильник под вашей группой в электрическом щитке.

Находится такой рубильник в щитке снизу. На стандартную лестничную площадку таких рубильников, зачастую, бывает два. Определить какой из них относится к вашей квартире можно по логике: тот, который ближе к вашей квартире и будет вашим рубильником.

При этом, необходимо:

• Всегда проверять обесточилась ли квартира (напряжение в розетках) при помощи индикаторной отвертки;
• Предупреждать соседей о возможных отключениях;
• Отключать из розетки бытовую технику, которая требует деликатного обращения (компьютер, холодильник, стиральную машинку);
• Не трогать пробки при неисправностях электросчетчика: сломанный электросчетчик может ввести в заблуждение, показав, что электричество не подается;
• Для продолжения ремонтных работ, требующих электричество, необходимо использовать специальные шнуры-переноски с розетками, подключенные к проводам автомата. При этом, проводить без специалиста такие манипуляции не следует.

Для того, чтобы при необходимости вы смогли быстро найти и выключить свой автомат, его можно подписать. Так, над рабочей группой маркером можно написать номер квартиры.

Требования к распределительным щиткам

Одной из основных целей установки распределительного щита в квартире является повышение уровня электробезопасности, поэтому нужно очень серьезно подойти к требованиям по его установке
.

Электрический щит должен отвечать всем правилам ГОСТ 51778-2001 и ПУЭ

К щитку должна прилагаться техническая документация
, в которой описывается установленное оборудование, а именно количество приборов и их номинальный ток.
Щиток должен иметь знак электрической безопасности
с указанным напряжением.

Материалы, из которых изготовлен щиток, должны быть негорючими
. Покрытие щита не должно пропускать электрический ток. Как правило, это термостойкий пластик, либо металл с полимерным покрытием.
должны иметь маркировку, например с помощью бирок с обозначением подключенных приборов.
Заземляющие и нулевые клеммные колодки должны иметь не больше одного провода на каждой клемме. При выборе колодок нужно рассчитывать на то, чтобы при подключении оставались свободные клеммы

Шины должны быть промаркированы по правилам ПУЭ
.

Электрощиток должен быть заземлен
, это относится как корпусу, так и к его дверцам.
Дверцы электрощитка должны предусматривать элементы для опломбирования.
Следует обратить внимание на наличие технического паспорта с указанием сертификационных данных
и характеристик.
Для соединения автоматов между собой нужно использовать специальные шинопроводники «гребенка».

Следуя правилам, описанным в ПУЭ и ГОСТ, можно установить электрощит самостоятельно, для этого нужно разработать схему подключения.

Профилактический осмотр электрощита

Проверка работы этажного щита должна проводиться специалистом из управляющей компании, в ведомости которой находится многоквартирный дом, не реже, чем раз в год.

К сожалению, это правило существует только на словах. В жизни, мастер приходит на вызов, только после поломки или аварийной ситуации, а вам хочется избежать и того, и другого. Или, допустим, вы приобретаете квартиру и требуется оценить состояние проводки.

Профилактический осмотр можно провести самому, главное, соблюдать требования техники безопасности.

Для самостоятельной ревизии подъездного щита действуйте по данной пошаговой инструкции:

1. Осмотр внешнего состояния устройства.

Все хорошо, если оно не имеет серьезных трещин, сколов и других дефектов, а замок на дверце плотно закрывается с помощью ключа.

1. Оценка состояния внутренних приборов.

Автоматы должны быть промаркированы, а кабели и провода понятно и четко подписаны.

1. Исправность контактных соединений.

Для мест соединения проводов с металлом действуют следующие правила:

• проверить отсутствие ржавчины;
• осмотреть болтовые соединения на наличие шайбы, а гаечные получше затянуть.

После этого, обратите внимание на соединения проводов с автоматическими счетчиками

1. Работа щитовых коммутационных приборов.

После того, как проверены все контакты, затянуты гайки и закручены болты, необходимо проверить исправность автоматических устройств. Верните напряжение на электрощиток и включите все автоматические приборы.

Дальше все очень просто. Нажмите кнопку проверки («тест»). Приборы, которые продолжат работать – неисправны и их нужно поменять. Перед проведением тестирования, необходимо убедиться, что контакты не отходят, иначе, результат будет недостоверным.

Виды электрощитков

Щиток нужен для распределения напряжения по всем электрическим системам, которые к нему подключены. Автоматы, вмонтированные в устройство, используют для включения-отключения тока и защиты от небольших аварий и коротких замыканий.

Электрощитки для подъездов изготавливают из металла, а для индивидуальных квартир – из огнестойкого пластика.

Этажный вариант соединяет в себе сразу несколько функций: распределение энергии по всем квартирам на лестничной площадке и учет потребленной электроэнергии.

Однако, встречаются щиты без счетчиков, они устанавливаются в квартире и называются групповые распределительные.

А как же быть соседям в старом доме? Как открыть электрощит без ключа самому?

Причины износа

Любое оборудование имеет свойство изнашиваться. Износ щитка случается по механическим, электрическим или моральным причинам и зависит от качества материала, из которого он изготовлен. Механический износ может произойти из-за поломки корпуса. Электрический связан с изнашиванием изоляции, перегоранием проводов или предохранителей. Моральный износ бывает из-за устаревания щита, его несоответствия современным требованиям, а также, если он имеет непрезентабельный вид.

Проводка может находиться в аварийном состоянии, а если имели место ее возгорания, то и щит, скорее всего, пострадал – оплавился, имеет следы гари.

Если в подъезде долгое время не проводились ремонты, особенно электрооборудования, этажные щиты могут стать источниками повышенной опасности. Даже мелкие неполадки – мерцание света, его пропадание, частое срабатывание автовыключателей – зачастую становятся причинами серьезных проблем.

В ряде случаев полной замены щитка не требуется, в неисправном состоянии могут оказаться лишь некоторые его детали. При этом достаточно заменить, к примеру, дверцу. Производители предлагают отдельные комплектующие для электрощитков (если не удастся найти дверцы от производителя, то можно найти частных мастеров, которые изготовят двери на заказ). Бывают прозрачные или обычные детали из пластика в тон основы или контрастного цвета для замены дверей электрощита.

Порядок действия

Строго соблюдая следующую инструкцию, вы сможете открыть щиток без ущерба для здоровья:

1. Сперва разберитесь, какой серии устройство установлено в вашем подъезде. Сколько створок оно содержит. У стандартного электрощитка их 3:

• длинная дверца справа – там находятся соединения невысокого напряжения для телефона и интернета;
• прямоугольная слева вверху – за ней располагаются автоматические переключатели;
• квадратная слева внизу, снабженная специальными окошками – содержит электрические счетчики для каждой из квартир на площадке.

1. Определите виды замков на каждой из створок. Если они выполнены в виде пластин, выступающих вперед, открыть их не составит труда. Для этого подойдут обычные пассатижи. По положению пластины и язычка можно определить закрыт замок на ключ или нет. Иногда, замки на электрощитках устанавливают такие же, как и на почтовых ящиках. В таком случае, каждый жилец получает свой ключ и легко может им воспользоваться.
2. После того, как вам удалось открыть первую створку, соблюдайте правила безопасности и не наносите вред имуществу управляющей компании, а именно:

• не трогайте провода и металлические части в щитке, они могут находиться под высоким напряжением;
• не чините систему самостоятельно, даже при наличии начальных навыков в электрике;
• не пытайтесь остановить или отключить счетчик, а также оказать на него любое внешнее воздействие, он находится в собственности управляющей компании и за его поломку вас могут привлечь к ответственности по закону;
• не перекрывайте подачу электроэнергии в другие квартиры, кроме случаев чрезвычайных ситуаций, например, при поражении кого-то из жильцов электрическим током.

Если ваш щиток оборудован электронными счетчиками, с помощью специальных кнопок вы можете получить информацию об использованной электроэнергии (за месяц, день или ночь). При этом, стоит побороть свое любопытство и не лезть в приборы соседей

Нажимать на кнопки нужно с величайшей осторожностью, чтобы не задеть проводники тока. Как правильно пользоваться электронными счетчиками должно быть подробно изложено в инструкции, располагающейся рядом с щитом

С помощью системы можно только ознакомиться с входящими данными, но изменить показания или остановить работу счетчика нельзя.
Для устранения проблем с электропроводкой выполните следующие действия, не дожидаясь прихода профессионала:

• откройте створку, ту, что с автоматами (ваши должны быть помечены соответствующими цифрами, они совпадают с номером квартиры);
• перед выключением энергии обязательно выдерните из розеток приборы вычислительной техники и другие, на работе которых может сказаться внезапное отключение света;
• определите, какой из автоматов отвечает за розетки;
• в условиях чрезвычайных ситуаций вырубать автоматы нужно сразу, вне зависимости от типа работающих устройств.

1. Перед тем, как проводить ремонтные работы с проводкой, необходимо позаботиться о безопасности мастеров. Для этого, рядом с щитом должен дежурить человек, который не допустит включения электроэнергии.
2. По окончании всех работ с устройствами в щитке, возобновите подачу электричества и надежно закройте все дверцы на замок.

За чей счет выполняются работы

При неисправности устройства, у хозяев могут возникать вопросы: кто должен менять автоматы в щитке, платно или бесплатно осуществляется замена. Итак, если идет речь о вводном устройстве, которое находится перед счетчиком, то оно является общедомовым имуществом, поэтому приобрести и заменить его должна компания за деньги, которые хозяева платят каждый месяц.

Однако важно также знать, за чей счет происходит замена остальной защитной аппаратуры. Все, что находится за счетчиком, является собственностью владельца данного жилья, соответственно и покупать, и заменять необходимо самостоятельно

Конечно заменять автоматический выключатель можно и своими руками, однако лучше если этим будет заниматься специалист.

Вот и все, что хотелось рассказать вам о том, как заменить автомат в щитке своими руками. Надеемся, наша пошаговая инструкция была для вас полезной и помогла понять всю сущность замены!

Рекомендуем также прочитать:

• Как заменить электропроводку в квартире
• Что делать, если сгорел электросчетчик
• Кто должен оплачивать замену электросчетчика

Начинаем внутренний монтаж

Теперь разберемся, как правильно собрать щиток электрический. Перво–наперво в щите, при помощи саморезов, устанавливается дин–рейка. Из себя она представляет металлическую пластину, к которой впоследствии будут прикреплены все коммутационные аппараты. Для создания необходимой длины ее можно легко распилить ножовкой по металлу.

Помимо дин-реек на корпус щита крепятся клемники (по–другому распределительные шины). Их роль заключается в соединение нулевых проводников. Если квартира или дом старого образца и вся система выполнена только фазой (3 фазами) и рабочим нулем (выполняется проводом голубого цвета), достаточно одного клемника. Если же система выполнена по правилам и имеется дополнительный желто-зеленый проводник (защитный ноль или заземление), то необходимо ставить еще одну шину. На данный момент времени в продаже имеются шины, конструкция которых позволяет крепить их на дин-рейку, как и автоматы.

После монтажа дин–реек приступаем к креплению автоматических выключателей. Современная конструкция позволят сделать это очень быстро, достаточно на верхней стороне автомата плоской отверткой оттянуть защелкивающее устройство, посадить автомат на дин-рейку и убрать отвертку. Снятие осуществляется аналогично.

Инструкция по сборке

Соединение можно производить тремя способами:

1. При помощи многопроволочных медных проводов с втулочными наконечниками типа НШВИ.
2. Собственноручно изготовить перемычки П–образной формы из кусков медного провода.
3. При помощи специальных изолированных шин, называемых гребенками. Такая шина удобна в плане монтажа и не занимает много места, плюс в несколько раз снижает количество соединительных проводов.

Последующие действия:

Что еще необходимо знать?

Установка электрического щитка и его сборка — это не только умение правильно собирать схемы. Также необходимо знать некоторые нюансы, чтобы впоследствии не пожалеть о потраченном времени и силах.

Для присоединения собранного щитка к действующей системе, необходимо привлечь работников соответствующих организаций. Для многоквартирных домов это представители ТСЖ или ЖЭК.

В итоге после окончания всего процесса сборки и подключения, необходимо закрыть или прикрутить крышку и проверить свою работу, путем подачи напряжения на токоведущие части вашего щита.

В квартире современного человека работает огромное количество электроприборов, которые создают большую нагрузку на сеть.

Для обеспечения повышенной электробезопасности можно установить индивидуальный электрощиток в квартире или доме, это позволит раздельно управлять электроприборами.

Сделать это можно вполне самостоятельно, например, во время ремонта или после замены старой проводки.

Обычный электрощиток для квартиры содержит не так много элементов, и собрать его может практически кто угодно. В состав электрощита входят:

Общие вопросы об электрических щитах

На данный момент существует два типа электрических щитов. Первый – старый и уходящий в небытие – щит с предохранителями (или пробками), которые были одноразовыми, и их необходимо было выкручивать для замены, и современные устройства, оснащенные системами пакетных выключателей (автоматами). Разумеется, использовать лучше современные технологии, так как они превосходят устаревшие системы в плане надежности, безопасности и долговечности, да и места занимают меньше, но не они не ремонтируются. В магазинах можно купить щитки как уже со встороенными автоматическими выключателями, так и пустые «боксы» и уже самому устанавливать необходимое оборудование.

Электрический щиток в квартире, схема электропитания которой может быть разнообразной, а количество потребителей и их мощность со временем может вырасти, должен выбираться с дополнительными местами под автоматические выключатели.

Что касательно вспомогательных автоматов, устанавливаемых на «фазу», то они необходимы для защиты отдельного помещения или устройства. Специалисты советуют ставить такой автомат на каждого потребителя, чья мощность превышает 1,5 кВт (нагревательные баки, стиральные машины и так далее). Таблица примерных нагрузок электроприборов расположена ниже.

Таблица 1 — примерные мощности бытовых устройств.

УЗО (устройство защитного отключения) — чрезвычайно полезное устройство, если необходимо повысить уровень электрической защиты в разы. Реагируют на малейшие утечки токов и напряжений, мгновенно обесточивая цепь. При наличии в доме ванных и детских комнат, снабженных электроприборами, .
