Аккумуляторная батарея своими руками: все о самодельном аккумуляторе

Качественные системы зарядки Li-ion 18650

Литий-ионные источники электричества этого типа широко эксплуатируются с различными устройствами. Для их продолжительной работы необходима постоянная подзарядка. При заряде напряжение на элементе достигает значения 4,2 В, после чего снижается до 2-3 В. При глубоких разрядах (ниже 3 В) срок службы Li-ion 18650 значительно сокращается.

Система для зарядки Li-ion 18650

Важно! На долговечность влияет количество циклов «заряд-разряд». Это оптимальное число циклов, при которых ёмкость батареи при первом заряде (номинальная), отличается от текущей ёмкости после заряда не более, чем на 20%

Нормальным считается показатель – 350-500 циклов «заряд-разряд».

Существуют специальные зарядные устройства для подобных аккумуляторов, но их можно сделать самостоятельно, используя схему.

Схема самодельной зарядки для Li-ion 18650

Регулировка тока осуществляется подбором резистора R4 на первоначальное значение тока зарядки. Он зависит от емкости аккумулятора. Например, если ёмкость батареи 3000 мА/ч, то ток зарядки равен 2-3 А.

Заводские системы контроля заряда самостоятельно делают регулировку этого параметра в рамках всего времени заряда.

№2. Медная обмотка.

Теперь наматываем медный провод на ложку в несколько слоев. Но можно и в один. Концы проводов оставляем длинными, так как они будут полюсами. Витки не должны быть намотаны вплотную друг к другу. Оставляем между ними небольшие отступы. После этого возвращаемся к первому шагу и наматываем пленку. Ее нужно наматывать свободно, что оставить доступ раствора к меди. Далее снова наматываем провод. Все это повторяем до 7 раз и больше. На выходе получим довольно толстую катушку с торчащими медными ответвлениями.

№3. Раствор.

В стеклянную емкость насыпаем чайную ложечку соли. Затем добавляем столько же уксуса. Выполняем легкое помешивание. Далее заливаем глицерин из 4-х пузырьков.

Самодельная батарейка из подручных средств

Как сделать диммер для паяльника

Как можно сделать аккумуляторы, используя электролит и электроды, рассмотрено выше. Теперь о том, как быстро собрать источник тока однократного действия. Батарейка – это гальванический источник электричества, который не имеет способности восстанавливаться.

Способ первый: батарейка из лимона

Мякоть лимона содержит лимонную кислоту, она послужит электролитом. В качестве электрода выступают оцинкованный гвоздик и отрезок медной проволоки. Они втыкаются в лимон на расстоянии 50-100 мм друг от друга. Реакция окисления запускает движение электрического тока.

Батарейка из лимона

Способ второй: банка с электролитом

Литровую стеклянную банку используют в качестве ёмкости. В качестве электродов берутся цинковая и медная пластины. К пластинам прикрепляются провода, сами они опускаются в банку с электролитом. Им служит 20% раствор серной кислоты. Также можно использовать хлористый аммоний (нашатырь). На 100 мл воды берут 50 г. порошка. Уровень электролита не достигает края банки на 15-20 мм.

Ёмкость с электролитом

Осторожно! Работа с серной кислотой при приготовлении электролита подразумевает добавление воды в кислоту, а не наоборот. При приготовлении раствора необходимо использовать стеклянную посуду и стеклянную или деревянную палочку для перемешивания

Способ третий: медные монеты

Принцип использования медного катода и алюминиевого анода рассмотрен в этом способе. Процесс изготовления источника тока следующий:

по форме медных монет одного размера (медный пятак) вырезают кружочки из алюминиевой фольги и плотного картона (обложка старой книги);
монеты очищаются путём погружения в уксус, им же пропитываются и кружочки картона;
картон вставляется между монетой и кружком фольги, которые служат катодом и анодом.

Собранная таким образом батарея будет работать до тех пор, пока не высохнет электролит, пропитавший картонные кружки.

Батарейка из монет и алюминиевой фольги

Способ четвертый: батарейка в пивной банке

Сам корпус пивной банки (алюминиевый) служит анодом (минус), в качестве катода используют графит. При изготовлении выполняются следующие шаги:

удаляется верхняя часть банки;
пенопластовый кружок диаметром, равным внутреннему диаметру банки, и толщиной не менее 10 мм укладывается на дно банки;
в его центр вставляется графитовый стержень подходящего диаметра;
свободное пространство между ним и стенками банки заполняется угольной крошкой;
соляным раствором (5 ст. л. соли на 0,5 л воды) заполняется полученный элемент;
верхняя часть устройства заливается расплавленным парафином или стеарином (от свечи);
к стержню и корпусу банки с помощью зажимов «крокодил» присоединяются провода.

Батарейка в пивной банке

Способ пятый: батарейка из картошки

Это вариант использования химической реакции окисления между медными и оцинкованными полосками, в качестве электролита используется мякоть картофеля.

Внимание! Полученные напряжения таких источников настолько малы, что подобные конструкции могут служить лишь в качестве опытов для изучения происхождения электричества. Батарейка из картошки

Батарейка из картошки

Способ шестой: графитовый стержень

Графитовый сердечник обматывается пористой фибровой салфеткой. Поверх него наматывается по спирали алюминиевая проволока. Вся конструкция опускается в подходящий по размеру стакан, заполненный «Белизной». Водный раствор хлорки служит электролитом.

Графитовый стержень как электрод батарейки

Несмотря на всё разнообразие способов и видов самодельных источников тока, все они работают, благодаря электролитическим процессам и химическим реакциям окисления. Правильно подобранные пары элементов для анода и катода, а также использование подходящего электролитического раствора дают реальные результаты. Можно сделать аккумулятор своими руками для питания гаджетов и малогабаритных устройств.

Охлаждение температуры компьютера

Если батарея ноутбука стала быстро разряжаться, можно попробовать дополнительно охладить компьютер.

Многие батареи для ноутбуков сегодня оснащены литиево-ионными элементами, которые должны оставаться прохладными, тогда батарея будет работать дольше. Если эта деталь показывает явные признаки замедления, потому что она стала слишком горячей, нужно немедленно отключить компьютер и охладить его.

Когда горячий режим работы — обыденное явление для ПК, то нужно приобрести охлаждающую подставку для компьютера. Она стоит в 5 раз меньше, чем новый аккумулятор, и не позволит ноутбуку быстро потерять элемент автономного питания.

Графитовый стержень: применение

Графитовая составляющая из старых батареек — это не только основа для нового источника энергии, но и элемент, который можно использовать для электросварки. Делается это по нехитрой схеме:

Заточите графитовый стержень из старой батарейки под углом в 30-40 градусов.
Зажимом типа «крокодил» с токонепроводящей ручкой подсоедините его к «+» и «-» источника переменного или постоянного тока.
К зачищенной детали подключить «0» и «-«.
Электрод по мере выгорания необходимо периодически затачивать.

Как сделать батарейку дома? Потребуются подручные материалы, немного энтузиазма и усидчивости. В обмен вы получите альтернативные источники энергии.

Приветствую вас друзья. Сегодня я расскажу вам о самом эффективном способе восстановления емкости у свинцово-кислотных аккумуляторов. В период даже самой правильной эксплуатации, аккумулятор каждый день теряет свою емкость. И в один прекрасный момент его заряда не хватает, чтобы завести двигатель автомобиля. Обостряется данный пример с приходом холодов.

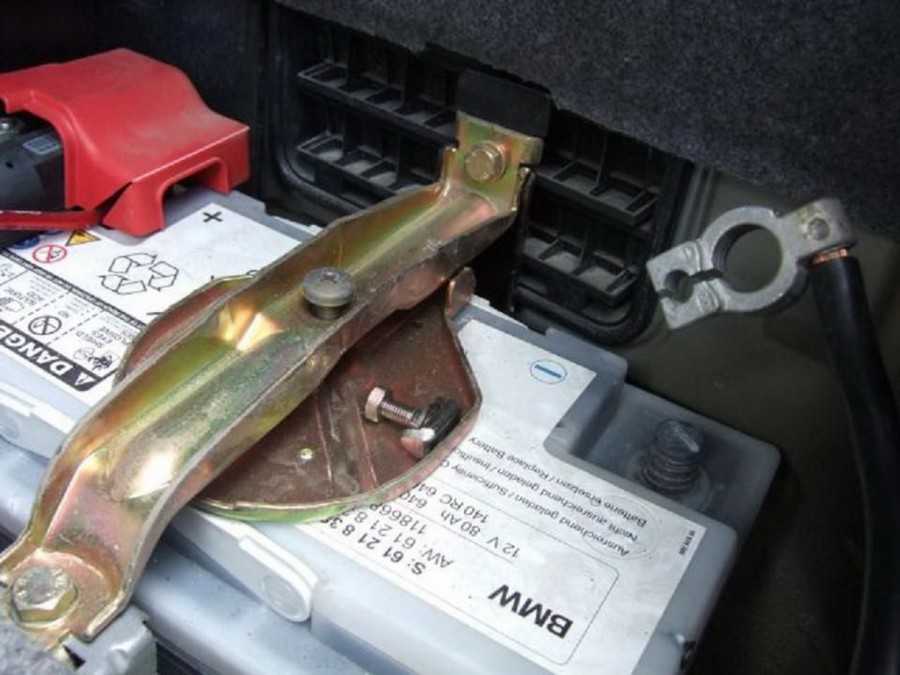

Естественно автолюбитель ставит аккумулятор на зарядку и спустя некоторое время видит, что батарея не заряжается, а напряжение при зарядке стоит как в норме – 14,4-14,7 В или выше (12,6 без зарядника).

Тогда если есть нагрузочная вилка проверка производится ей и выясняется, что под нагрузкой напряжение сильно просаживается. Все указывает на потерю емкости аккумулятором. Причиной тому – сульфатация пластин. Обычно, при правильной эксплуатации это происходит примерно через 5 лет. Это очень хороший показатель. И тут есть выход – купить новый аккумулятор. Но, если вы хотите сэкономить деньги (так как батареи сейчас не из дешевых), и продлить срок службы аккумулятора ещё на пару лет, то тогда необходимо провести его обслуживание. И не простое, а специальное, которое может реанимировать батарею.

Вечная батарейка

Приготовьте:

стеклянную банку;
серебряный элемент — например ложку;
пищевую пленку;
медный провод;
1 чайную ложку поваренной соды;
4 пузырька глицерина;
1 чайную ложку 6 % яблочного уксуса.

Плотно обмотайте ложку пищевой пленкой, оставив ее верхний и нижний конец слегка оголенным.
Теперь настало время обмотать ложку поверх пленки медной проволокой. Не забудьте оставить длинные концы в начале и в конце для контактов. Делайте пространство между витками.
И снова слой пленки, а за ним — проволоки таким же методом. Слоев «пленка-проволока» на этой импровизированной катушке должно быть не менее семи. Не затягивайте слои чересчур — пленка должна наматываться свободно.
В стеклянной банке подготовьте раствор из глицерина, соли и уксуса.
После того как соль растворится, в раствор можно погружать катушку. Как только жидкость помутнеет, «вечная» батарейка будет готова к эксплуатации. Срок ее службы напрямую зависит от содержания серебра в элементе-основе катушки.

О ёмкости литиевых аккумуляторов

Ёмкость — способность аккумулятора отдавать ток, измеряемая в миллиампер час (мАч) или ампер час (Ач). К примеру, батарейка ёмкостью в 2 Ач сможет отдавать ток в 2 A один час, или в 1 A два часа. Но эта зависимость тока от времени подключения нагрузки не линейна — в определённой точке графика при увеличении тока вдвое время работы батареи снижается вчетверо. Поэтому производители всегда указывают ёмкость, высчитанную при разряде аккумулятора чрезмерно малым током в 100 мА.

Количество энергии зависит от напряжения аккумулятора, поэтому никель металогидридные элементы при одинаковой ёмкости имеют в 3 раза меньшую энергоёмкость, чем литий ионные:

NiMH
— 1,2 В * 2,2 Ач = 2,64 ватт-часа;
Li-ion
— 3,7 В * 2,2 Ач = 8,14 ватт-часа.

При поиске и покупке аккумуляторных батареек отдавайте предпочтение известным фирмам, таким как Samsung, Sony, Sanyo, Panasonic. Батарейки этих производителей имеют ёмкость наиболее соответствующую той, что указана на их корпусе. Надпись 2600 мА на элементах Sanyo не сильно отличается от их настоящей ёмкости в 2500–2550 мА. Подделки китайских производителей с хвалёной ёмкостью в 4200 мА недотягивают и до 1000 мА, зато цена на них в два раза ниже японских оригиналов.

Элементы конструкции АКБ

Потребуются следующие компоненты:

Тара с крышкой;
Стержень угольный;
Уголь активированный;
Соляной раствор (15%);
Клемма с пробкой;
Мешочки активированного угля.

Это те элементы, из которых можно сделать простой аккумулятор. Подготовленная тара не должна пропускать свет, иначе батарея быстро разрядится. В нее наливают раствор электролита из пищевой соли.

Туда же опускают электроды состоящих из угольных стержней. Вокруг каждого электрода размещается активированный уголь в мешочке.

Каждый мешочек нужно хорошо прижать к электроду с помощью ниток. Активированного угля в мешочке должно быть столько, чтобы слой между электродом и мешочком был 1,5 см.

Заряжают такой аккумулятор до 12ч, а на каждую банку отводят по 4,5В постоянного тока. Когда газы начнут интенсивно выделяться, это значит, зарядка закончилась.

Пробку в процессе зарядки закрывать не следует, потому что выделяющиеся газы могут выплеснуть из банок раствор электролита. Для качественной работы его следует менять раз в неделю.

Соль, уголь и графит

Для этого устройства не нужна кислота, так как используется щелочная реакция. Как сделать аккумулятор этого типа? Основой накопителя энергии этого типа служит ёмкость с электролитом в виде раствора воды и хлорида натрия – поваренной соли. Для его создания требуются:

графитовые стержни, с металлическим колпачком для припаивания контакта;
активированный или древесный уголь, истолчённый в крошку;
тканевые мешки для размещения угольного порошка;
ёмкость для электролита с плотной крышкой для фиксации концов электрода.

В качестве электродов служит графитовый стержень в плотной угольной обкладке. Графит можно использовать из пришедших в негодность батареек, а уголь – древесный или активированный, из противогазных фильтров. Для создания плотной обкладки уголь можно поместить в водопроницаемый мешок, после чего вставить внутрь графитовый стержень, а ткань мешка обмотать нитью или проводом с изоляционным покрытием.

Для увеличения показателей этого рода конструкции можно создать батарею из нескольких электродов, размещённых в одной ёмкости.

Важно!
Накопительная ёмкость и напряжение на контактах самодельных устройств для накопления электроэнергии сравнительно невелики, но в то же время их вполне хватает для подключения маломощного источника света или других целей. Батарея из нескольких электродов имеет более высокие показатели, но они более громоздкие

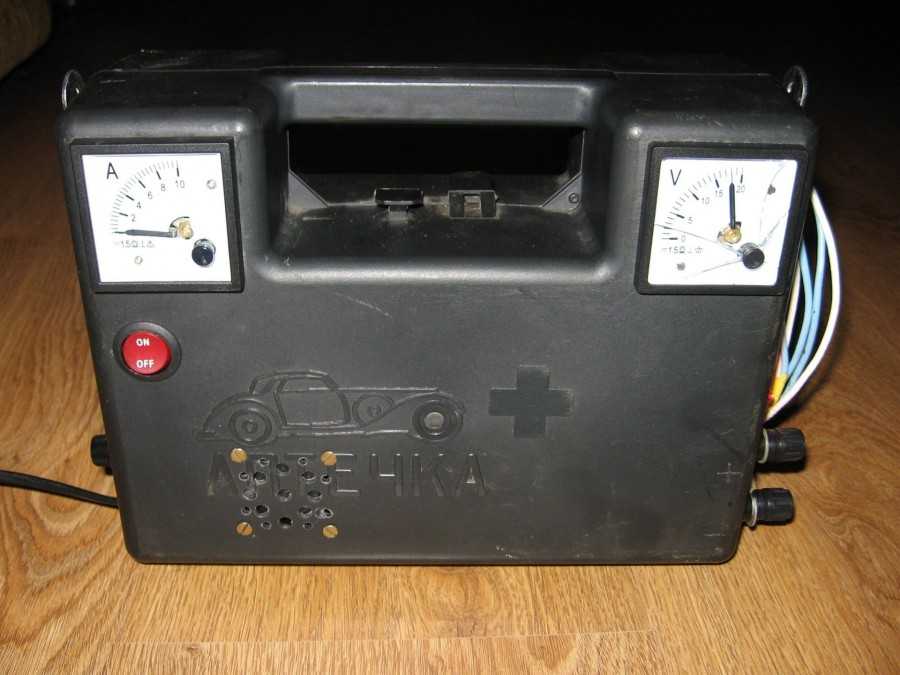

Зарядка для автомобильного аккумулятора в домашних условиях

Если батарея не может провернуть стартер, а ЗУ нет, быстро собрать его нереально. В этом случае выручают простые приспособления. Они дают АКБ небольшой заряд, которого хватает, чтобы восполнить оставшуюся емкость.

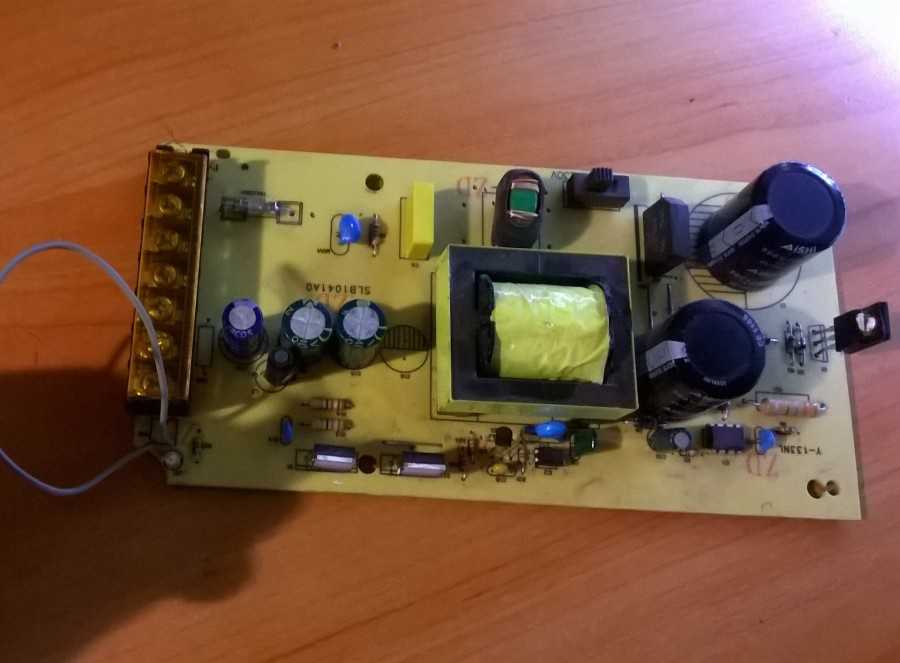

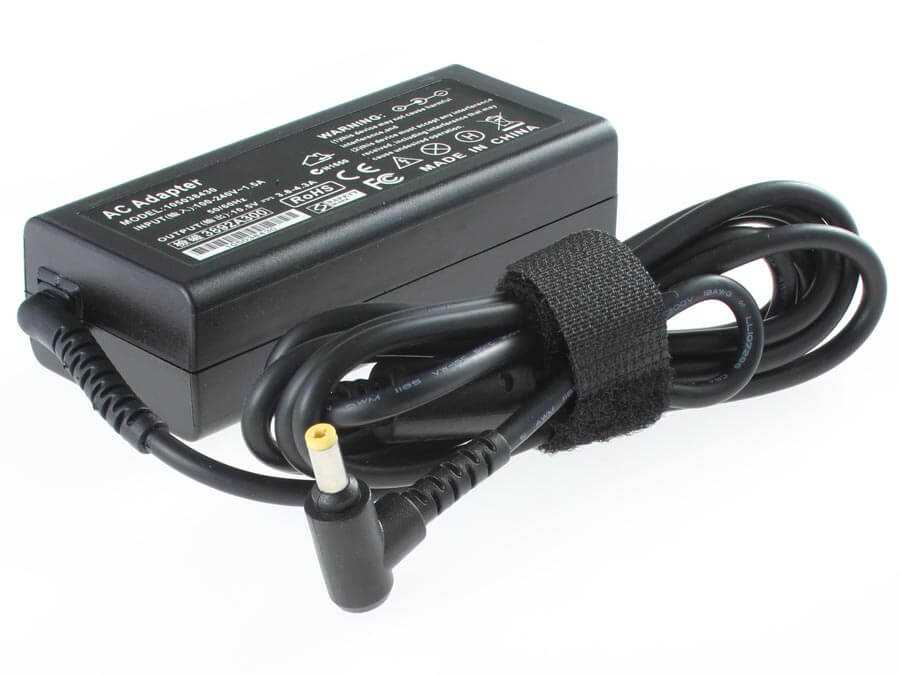

Зарядка от блока питания ноутбука

Характеристики БП ноутбука (напряжение 19 В и сила тока 10 А) позволяют использовать его для подзарядки аккумулятора. Параметры даже чуть больше требуемых, поэтому прямое подключение не используют. В цепь последовательно включают сопротивление, роль которого исполняет автомобильная лампочка салонного освещения.

Ее подсоединяют к среднему плюсовому контакту блока питания. Второй контакт лампочки подключают к положительной клемме АКБ. Отрицательный выход на штекере БП соединяют с минусом батареи. Через несколько часов двигатель можно запускать.

От бытовой сети

Метод экстремальный, требует максимального соблюдения мер безопасности. Используют электрическую лампочку накаливания на 100 Вт, диод 1N4007. Подходящие характеристики у полупроводника от сгоревшей энергосберегающей лампочки. Подачу электричества в квартиру на время подключения самодельного устройства лучше прекратить.

В разрыв одного провода, идущего от розетки, последовательно включают лампочку, диод. Затем подключают к положительной клемме аккумулятора. Второй провод соединяют с отрицательным контактом.

Зарядный ток небольшой, всего 0,5 А, но его хватит, чтобы за 10 часов подзарядить АКБ. Можно параллельно подключить 2-3 лампочки, величина зарядного тока при этом возрастет, и процесс пойдет быстрее.

Вместо лампочки иногда используют электроплитку: для этого нужно включить ее на самую малую мощность. На заряд уходит меньше времени, но применять такой метод опасно: может пробить диод и замкнуть батарею.

Справочник химика 21

При приготовлении и хранении электролита его предохраняют от доступа воздуха, чтобы предотвратить поглощение углекислоты, так как она увеличивает и снижает емкость. При содержании в электролите до 50 г/л соды или поташа электролит заливать не рекомендуется.

Все остальные неисправности, возникшие при эксплуатации (, , механические повреждения и т.

п.), устраняют обычным способом. Для стабилизации подвергают двум-трем тренировочным циклам нормальных режимов. В отдельных случаях, когда батарея на третьем разряде отдает менее 80% номинальной емкости, следует провести дополнительно 1—2 цикла. В первые два цикла батарею заряжают током 150 А в течение Кроме того, может быть приготовлен электрохимическим способом.

готовится путем в или конденсате.

При приготовлении из вначале получается осадок 5п (ОН)2, который Элемент собран в пластмассовом корпусе. Нижняя часть корпуса , представляющей собой амальгамированный , смешанный с загустителем.

Последний содержит и крахмал. Над расположена пастовая диафрагма, состоящая из щелочного электролита, загущенного крахмалом и . При изменении такая паста не должна ни высыхать, ни намокать.

При намокании пасты раствор будет проникать в поры , снижая его работоспособность.

Электролит, используемый для , представляет собой , насыщенный окисью цинка и содержащий небольшое количество хромовых солей. Для приготовления щелочного электролита следует налить в сосуд дистиллированную воду и доливать щелочь небольшими порциями, тщательно перемешивая электролит железной или .

Кислота и свинец

Наиболее проста в устройстве свинцово-кислотная конструкция для накопления электроэнергии. Для её сборки требуются:

устойчивая ёмкость, с возможностью её плотного закрытия крышкой;
электролит – раствор аккумуляторной кислоты и дистиллированной воды;
свинцовая пластина – можно использовать сплющенный кусок свинца с кабельной изоляции или приобретённый в охотничьем или рыболовном магазине;
два металлических штыря – электроды, которые необходимо вбить вертикально в свинцовые пластины.

Далее приведем сам процесс изготовления этого устройства. Пластины свинца одеваются на металлические штыри, с небольшим расстоянием между ними. После чего конструкцию погружают в ёмкость с залитым электролитом. Свинец должен полностью находиться под раствором. Контактные концы штырей проводят через крышку ёмкости и надёжно фиксируют на ней. К концам электродов можно подключить потребитель электроэнергии. Ёмкость устанавливают на устойчивой поверхности, после чего заряжают устройство. Усложнив конструкцию, свернув свинцовые пластины в рулон и, соответственно, увеличив их площадь, при малом объёме можно добиться неплохих показателей такого устройства. По этому же принципу делают рулоны в современных гелевых накопителях энергии.

Пластины, подготовленные к погружению в банку

Важно! При работе с самодельными электронакопителями соблюдайте правила безопасности: кислота, использованная в электролите, – довольно агрессивное вещество

Основные требования

Самодельные устройства, в отличие от заводских, требуют несколько другого подхода к эксплуатации. У большинства из них отсутствуют многие узлы, помогающие при зарядке и повышающие безопасность. Происходит так преимущественно потому, что мастера, не имея опыта монтажа сложных электронных схем, стремятся упростить конструкцию.

Если приборы автоматического контроля и аварийного отключения отсутствуют, требуется постоянно наблюдать за процессом. Оставлять работающее устройство без присмотра опасно: есть риск повреждения аккумулятора и даже пожара. Поэтому в зарядном устройстве, сделанном самостоятельно, желательно предусмотреть узлы для безопасной автономной работы.

Они должны обеспечить:

стабильность вольтажа на выходе;
отключение от аккумулятора при превышении зарядного тока или напряжения;
самоблокировку — после аварийного отключения устройство самостоятельно запуститься не может;
защиту от неправильного подключения полюсов.

Качественные системы зарядки Li-ion 18650

Как заряжать литий ионный аккумулятор

Система для зарядки Li-ion 18650

Нормальным считается показатель – 350-500 циклов «заряд-разряд».

Схема самодельной зарядки для Li-ion 18650

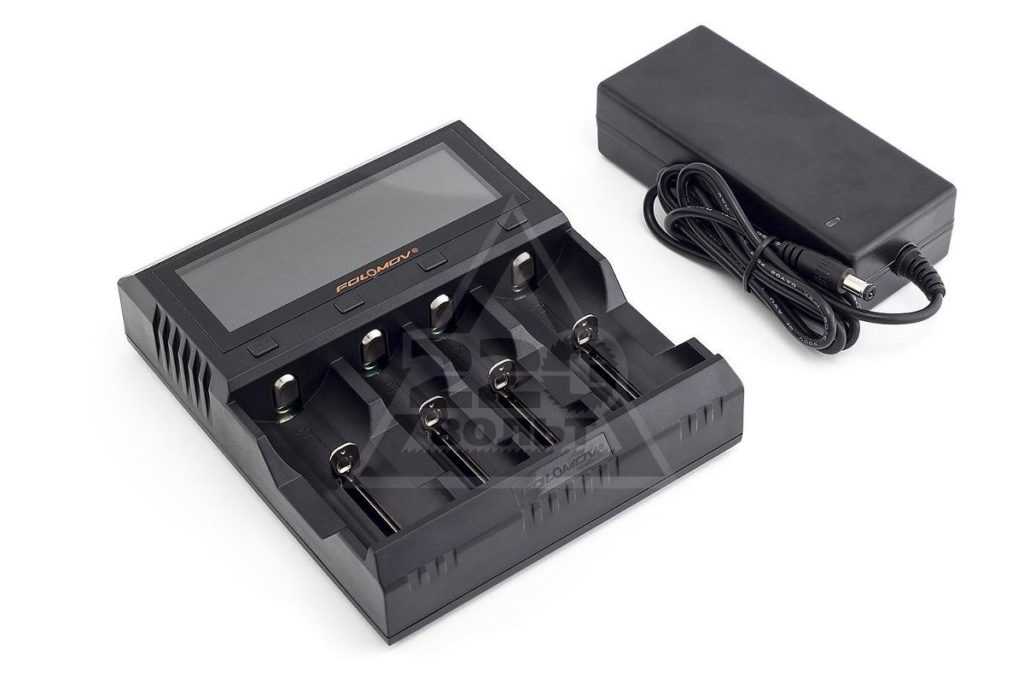

Качественные системы зарядки Li-ion 18650

IMAX B6 MINI PROFESSIONAL BALANCE CHARGER/DISCHARGER

Opus BT-C3100 (version 2.2) Intelligent Li-ion/NiCd/NiMH battery charger

как работает плата BMS?

– увеличение срока службы,

– поддержание аккумулятора в работа способном состоянии.

Функции
BMS (Battery Management System)

Контроль за состоянием элементов аккумуляторной батареи с точки зрения:

– напряжения:
общее напряжение, напряжение отдельных ячеек, минимальное и максимальное напряжение ячейки,

– заряда и глубины разряда,

– токов заряда /разряда,

Неправильный заряд – одна из наиболее распространенных причин выхода li-ion батареи из строя, поэтому контроль заряда является одной из основных функций микроконтроллера BMS.

На основе вышеперечисленный пунктов BMS проводит оценку:

– максимального допустимого тока заряда,

– максимального допустимого тока разряда,

– количества тока при разряде,

– внутреннего сопротивления ячейки,

– суммарной наработки аккумуляторной батареи в процессе эксплуатации.

BMS защищает батарею, предотвращая её выход за пределы безопасной работы. BMS гарантирует безопасность подключения/отключения нагрузки, гибкое управление нагрузкой, защищает аккумулятор от:

– перегрузки по току,

– перенапряжения (во время зарядки),

– падения напряжения ниже допустимого уровня (во время разряда),

Балансировка.
Балансировка – это метод равномерного распределения заряда между всеми ячейками аккумуляторной батареи, благодаря чему максимально продлевается срок службы аккумулятора.

– обеспечивая процесс модульной зарядки,

– регулируя выходные токи ячеек аккумулятора, подключенного к потребителю.

Как сделать мощный аккумулятор своими руками
Делаем мощный power bank на 12 volt 200A/ч Нам понадобиться 240 шт 18650 Много олова и кучу терпения

Еще один способ изготовления самодельного аккумулятора

Самодельная аккумуляторная батарея из подручных материалов с минимумом инструментов. Представьте ситуацию, когда рядом нет нужных деталей, точнее, минимум имеется, но вы находитесь в полевых условиях, когда разнообразия нет. Придется экспериментально искусственно ограничить себя выбором материалов.

Возьмем за неимением меди в пластинах медную проволоку. Изоляцию удалим с помощью огня. Обрезок оцинкованного железа нарежем на одинаковые пластинки. Проводки с изоляцией для соединения цепи. Можно и без изоляции сразу взять токопроводящую проволоку. Надо найти также полиэтиленовую бутылку, подойдет любой диэлектрик. Токопроводящий жидкий раствор (соляной либо кислотный, щелочной). Одноразовые стаканчики.

Для начала отожженную на огне проволоку для увеличения площади скручиваем в цилиндр. Из оцинковки нарезаем по шаблону одинаковые пластинки и сворачиваем в цилиндры (уголок загибаем, чтобы зажать в нем контактный провод).

Из пластиковой бутылки нарезаем прокладочный материал, который будет располагаться между медью и оцинковкой. Собираем элементы батареи, один конец провода закрепляем на нити, другой на цинке и два одиночных. Один с медью – плюсовой и с цинком – минусовой.

Собираем батарею в последовательную цепь. Для начала попробуем залить раствор, насыщенный солью. В полевых условиях подойдет любой солевой раствор, моча и другое. Напряжение 7,74 вольта. Заменим солевой раствор на кислотный, в эксперименте использован уксус столовый. В полевых условиях для нашего подойдет прокисшее вино, настой из щавеля, морс из клюквы и другое. Напряжение 8,05 вольта.

Заменим на щелочной раствор, соду пищевую в природе можно попробовать заменить на золу, размещенную в воде (щёлок), но надо экспериментировать для проверки. Напряжение 9,65 вольта.

Итак подведем итог: среднем из 10 элементов получаем 8 вольт, один стаканчик равен 1,25 вольта. Чтобы уменьшить напряжение для зарядки телефона (5,5 вольта), уберем два стаканчика, процедура занимает 20 секунд. Или увеличим до 4,5 вольт, добавив 5 стаканчика. Так можно сделать аккумулятор, когда нет возможности купить его, своими руками.

Изначально литий ионные батарейки предназначались для мобильных устройств будь-то телефоны, фотоаппараты, видеокамеры, ноутбуки, но в последнее десятилетие выпуск литиевых аккумуляторов налажен и большинством автопроизводителей.

Тогда зачем собирать самому, если можно купить готовый аккумулятор? Есть достаточно причин:

собранные на заводе литиевые аккумуляторные батареи — неоправданно дорогие;
очень трудно найти подходящий по габаритам аккумулятор для мотоцикла, автомобиля;
если собранная батарея влезет с запасом в установочное место, то у неё будет ниже емкость.

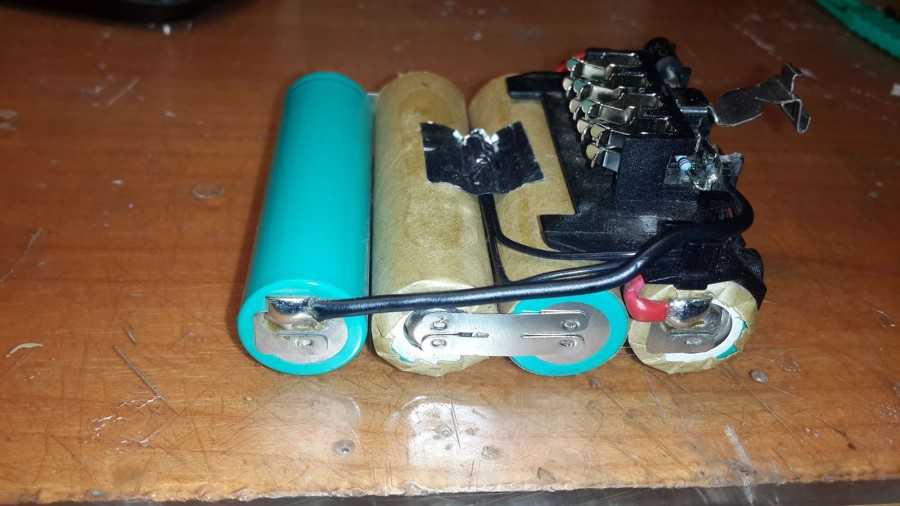

Своими руками можно собрать батарею из отдельных элементов, которая будет ограничена лишь энергоплотностью и ценой за ватт-час, в зависимости от типа выбранных элементов:

NiMH
— никель металогидридные;
Li-ion
— литий ионные;
Li-pol
— литий полимерные;
LiFePO4
— литий железо-фосфатные;
Lead-Acid
— свинцово-кислотные.

Вывод

Подводя итог, хочется отметить, что агрегат для кипячения воды можно отремонтировать как своими руками, так и отдать его в ремонт. Если у вас не хватает навыков или вы неуверены в своих силах и у вас нет гарантий, что в сервисном центре вам всё сделают в лучшем виде, то просто сходите в магазин и купите новый электрический чайник.

Заключение

Самостоятельное изготовление подобных устройств не представляет сложностей для тех, кто знает хотя бы азы радиотехники и работы с ней.

Естественно, если у человека нет необходимых знаний, то ему и смысла нет браться за подобное дело, ведь толка от этого не будет абсолютно никакого.

Вообще, если сделать все правильно, соблюдая основные рекомендации, то можно забыть о постоянной покупке новых батарей для своих приборов общего пользования. Подобная экономия очень кстати, ведь цена за раcходные материалы постоянно растет, а заряда батарей хватает на очень короткое время.Ниже обзор зарядных устройств, рекомендованных к заказу:
