Обзор терморегулятора xh-w1209

Инструкция по настройке терморегулятора W1209

Настраиваем цифровой терморегулятор W1209 под Ваши потребности

После правильного подключения термостата W1209 (можно посмотреть в этой статье), мы переходим к установке температуры и прочих настроек.

В зависимости от того что нам нужно нагревать или охлаждать (при заданной температуре реле будет либо замыкать либо размыкать контакты), устанавливаем один из двух режимов: охлаждение или нагрев. Для этого нажимаем и удерживаем кнопку «SET» более двух секунд, на дисплее отобразится «Р0», это означает, что мы зашли в программное меню. Кнопками «+» и «-» осуществляется навигация по программному меню, но в нашем случае мы находимся на нужном значении «Р0», поэтому нажимаем еще раз кнопку «SET» и выбираем нужный режим: «С» это охлаждение, а «Н» нагрев.

Следующая настройка в меню «Р1» — гистерезис, это разница температур при которой включится или выключится термостат, (заводская настройка 2°C). Например, терморегулятор выставлен на отключение при +40°C, при достижении этой температуры реле разомкнется. А включится только тогда, когда температура опустится на выставленный гистерезис, то есть при +38°C.

Следующие два пункта меню:

  • «Р2» верхний предел установки поддерживаемой температуры (заводская установка +110°C).
  • «Р3» нижний предел установки поддерживаемой температуры (заводская установка -55°C). При достижении этих температур терморегулятор W1209 будет выключен.

Дальше в меню идет коррекция температуры «Р4», можно откалибровать показания температуры до одной десятой градуса (по умолчанию 0°C).

Пункт меню «Р5» отвечает за задержку времени включения реле, можно выставить до 10 мин. (установка по умолчанию 0 мин).

Последний пункт «Р6» позволяет управлять защитой от перегрева. OFF –защита выключена, ON – защита включена.

Установка температуры: нажимаем кнопку «SET», индикатор начнет моргать, кнопками «+» и «-» устанавливаем нужную температуру.

Для сброса на заводские настройки необходимо:

  • отключить питание
  • нажать и удерживать кнопки «+» и «-»
  • подать питание на терморегулятор

На LED дисплее появится надпись «888», после чего отобразится текущая температура.

Видео

Для изготовления самодельного инкубатора мне было необходимо приобрести регулятор температуры. Требования к нему были такие- маленькие габариты, небольшая стоимость, питание от 12 В постоянного тока, мощное исполнительное реле (чтобы выдерживал значительную нагрузку), индикация показаний, настройка параметров кнопками управления, точность измерения температуры и поддержания заданных параметров ну и конечно надежность.

На просторах интернета попался мне такой приборчик- . Отзывы о нем удовлетворяли моим требованиям. Пришел ко мне с сайта Алиэкспресс. Применить этот регулятор можно во многих местах- электрическое отопление, инкубаторы, холодильники сушильные шкафы, системы нагрева воды, защита электрооборудования, замер температуры охлаждающей жидкости автомобиля с последующим включением вентилятора теплицы, бани, теплые полы, обогрев труб, и т.д… Сам регулятор состоит из электронной платы с установленными 3 кнопки управления: SET Кнопка SETслужит для выбора режима и установки параметров а кнопками и непосредственно можно изменить данные программируемых параметров. ЛЕД индикатор имеет три разряда. Сам измеритель температуры устроен на базе термометра, установленного в чехол, имеет длину провода 30 см.

Пределы регулирования лежат в зоне от -50.0 до 110.0 градусов. Можно подключить нагрузки до 15 А (при 12 В постоянного тока) и до 5 А (при питании нагрузки от 220 В сети)

Питается прибор от 12 -14 В постоянного тока. Точность измерения находится в пределах 0.1 Цельсия. Ток потребления регулятора-35 мА при работе реле: 65 мА. В моей статье я расскажу как настроить и немного апгрейдить данный термостат.

Процесс настройки терморегулятора W1209 показан в видео:

Перечень инструментов и материалов
-нож или ножницы; -отвертка; -паяльник; -тестер; -пластиковая трубка от ушных палочек или стержня авторучки; -неисправные светодиод диаметром 5 мм-4 штуки; -пластиковые стойки-4 шт; -соединительные провода; -адаптер питания на 12 В; -шурупы; -пластмассовая коробочка из под шурупов с прозрачной крышкой; -самоклеющаяся пленка.

Шаг первый.
Изготовление корпуса.

Недостатком платы является то, что-она не подходит для установки в корпус, кнопки и индикатор расположены внизу относительно реле и клемм.

Шаг второй.
Установка электронной платы терморегулятора.

Плату терморегулятора установил на стойках из пластмассовой трубки (от шариковой авторучки) как можно ближе к верхней крышке. Изготавлиаем толкатели кнопок из пластмассовой трубочки от ватных палочек или же от стержня шариковой авторучки. Затем на одном конце трубочки увеличиваем диаметр теплым паяльником и надеваем на кнопки. Трубочка села плотно так как расширилась паяльником на конус.

Шаг третий.
Проверка и настройка регулятора.

Подключил для питания терморегулятора адаптер на 12 В (можно использовать любой источник питания на 12 В и ток от 0,1 А). Сравнил показания температуры с эталонным электронным термометром,в результате они оказались одинаковыми.

Режимы настройки.
P0 режим охладителя или нагревателя C/H P1 настройка гистерезиса 0.1-15 градусов (разница в режиме переключения реле) P2 установка верхнего рабочего предела температуры P3 установка нижнего рабочего предела температуры P4 подстройка температуры P5 задержка включения реле (0-10 сек.,) P6 аварийное превышение температуры. Режим Р4 служит для подстройки показаний по образцовому прибору.

На этом все доделки и переделки закончены. В результате, смонтировав плату в коробку мы защитили прибор от попадания влаги, механических повреждений на электронику и не допустили воздействие электротоком людей. После переделки можно использовать терморегулятор по прямому назначению.

В общем и целом это неплохой недорогой прибор (100р.) с большими возможностями в сфере применения.

Работа W1209 на примере подключения к инкубатору

Схема подключения терморегулятора здесь почти такая же, как и было описано выше, только к элементам нагревания добавляются еще: охлаждающий вентилятор, адаптер на 12 вольт, вентилятор, нагревательный элемент — лампочки накаливания.

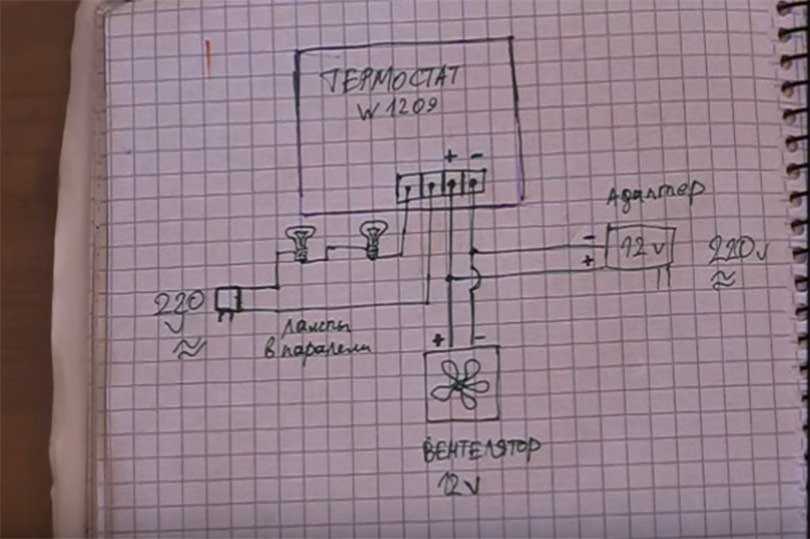

На рисунке ниже показана схема, по которой подключается инкубатор. К термостату W1209 подключаются провода всех электрических приборов. Начнем с поступления переменного напряжения.

С правой стороны виден блок подключения термостата к сети постоянного напряжения 220 вольт. Однако он подключен не напрямую, а через 12-вольтный адаптер, преобразующий 220 в 12 вольт. Этот адаптер подключается к двум правым слотам — «минусу» и «плюсу».

К тому же на эти же провода подсоединен вентилятор на 12 вольт. К двум левым слотам подключаются лампы накаливания

Обратите внимание, что лампочки подключаются к сети напрямую без трансформаторов

В самом термостате предусмотрен режим при котором в случае повышения нормальной температуры, цепь размыкается автоматически и лампочки гаснут. Сами лампы подключаются параллельно, чтобы можно было вкрутить более мощные лампочки накаливания и также они могли бы работать лишь на половину своих мощностей.

Температурный датчик W1209 сделан не самым лучшим образом, потому что длина его проводов не превышает 50 сантиметров. В большинстве случаев этого совсем недостаточно для корректной установки прибора, чтобы правильно измерять температуру.

Так как дисплей нам показывает лишь текущее значение температуры, пользователь захочет установить нужное для него значение. Как это сделать? Как говорилось выше, на терморегуляторе находятся еще три кнопки: «set», «plus’ и «minus».

Благодаря этим кнопкам, можно задавать необходимые параметры температуры. Делается это следующим образом — сначала нужно нажать на кнопку «сет», после чего при помощи кнопок «минус» и «плюс» задать необходимую температуру, при которой будет включаться реле. Собственно, за этими показателями и будет следить датчик.

Если температура будет ниже установленного значения, то контакты силовых клемм замкнутся. Термостат должен работать в паре с нагревателем или охладителем. Если зажать кнопку «сет» на пять и более секунд, то W1209 перейдет в режим настроек. Доступны следующие настройки:

P0 — выбор нагревателя или охладителя
P1 — гистерезис 0.1-15 °C, по умолчанию 2 °C
P2 — задание верхнего рабочего предела температуры по умолчанию 110°C
P3 — задание нижнего рабочего предела температуры по умолчанию -50°C
P4 — коррекция температуры -7 +7°C, по умолчанию 0
P5 — задержка включения/выключения реле 0-10 сек, по умолчанию 0
P6 — сигнал аварийного превышения температуры 0 +110 °C, по умолчанию выключен

Где Р — это программа, Н — это обогреватель (от английского heat, hot) и С — это охладитель (cool). Режим Р1 — это гистерезис, который удерживает колебание температуры в определенных пределах. Задается в настройках.

К сожалению, нельзя сделать так, чтобы все оборудование работало исключительно от адаптера в 12 вольт, потому что такого напряжения будет недостаточно для включения ламп накаливания.

Еще одним вариантом подключения терморегулятора является возможность его подключения не к постоянной сети напряжения (220 вольт), а к источнику питания напряжением 12 вольт, например, им может быть автомобильный аккумулятор.

На рисунке ниже изображена схема подключения аккумуляторной батареи к терморегулятору. Слева от w1209 находится нагревательный элемент, который работает на 12 вольт.

Настройка и работа термостата

Настройка термореле производится при помощи трех кнопок, расположенных под дисплеем. Это клавиши: «SET», «+» и «–». «SET» отвечает за выбор режима настройки управления, плюс и минус отвечают за увеличение или уменьшение значений настраиваемых параметров. При этом настраивается один из двух основных режимов работы: это или нагревание, либо охлаждение термодатчика.

При температуре в рамках запрограммированной в меню прибора реле отключено, включение происходит при её снижении или повышении ниже запрограммированного гистерезиса. В этот момент реле включается и остаётся в таком состоянии до изменения температуры до уровня, установленного в настройках прибора.

При работе в режиме нагрева датчик реагирует на снижение температуры. Микроконтроллер отмечает снижение температуры на датчике, ниже определённого параметра, размыкает контакт реле и подаёт нагрузку на сигнализатор. Если он, в свою очередь, подключён к нагревательному элементу, то температура на датчике поднимается. Контроллер при анализе информации с датчика отмечает этот параметр и его совпадение с заданным. После чего отключает сигнализатор, снижая нагрузку. Этот же процесс, но в обратном порядке используется в режиме охлаждения.

Контроллер получает информацию от датчика, разъем для него расположен на основной плате устройства. Сам термодатчик с герметичным влагонепроницаемым корпусом NTC 10K с сопротивлением 10 кОм подключается проводом через разъем на плате. Недостатком является лишь небольшая длина кабеля – всего 30 см, но при необходимости провод можно заменить на более длинный. Схема устройства приведена ниже.

Важно!
Настройка параметров сохраняется даже при кратковременном нажатии на клавишу SET, поэтому нужно быть крайне внимательным при работе с управлением термореле

Электронный термостат W1209

Диапазон уставки и отображения температур -50ºС +110ºС, чего вполне достаточно для бытового применения.Красный светодиодный 3-х разрядный индикатор 22×10мм показывает температуру до десятых долей градуса, температуру ниже -10ºС (до -50ºС) и выше 100ºС (до 110ºС) отображает без десятичных долей, т.к. разрядов индикатора не хватает. Дискрета уставки задана по тому-же принципу.Красный светодиод на плате просто дублирует включение реле.

3 кнопки управления: set, +, — .set — выбирает режим уставки и настройки параметров+ и — изменяют значение уставки и параметровКнопку + логичнее было поставить справа, а не в центре, т.к.

Калибровка термореле W1209

Терморегулятор своими руками

Калибровка термореле осуществляется в режиме программирования в пункте меню Р4. Для калибровки нужно иметь образцовый термометр. Сравнивая показания эталона с показаниями конструкции, приводят их к одинаковым значениям манипуляциями кнопок «+» или «-». После выхода из настроек W1209 автоматически корректирует температуру измерений во всем диапазоне.

При отсутствии термометра можно воспользоваться известными значениями:

  • Температура таяния снега – 0°С;
  • Температура кипения воды – 100°С.

Для бытового использования величина погрешности будет в допустимых пределах при калибровке при помощи кипяченой воды вместо дистиллированной.

Терморегулятор для ТЭНа и подключение ТЭНа с терморегулятором

При низкой температуре за окном это хорошо. Способ управления Он может быть двух типов: Механический, когда изменяются физические характеристики размыкаемых контактов.

Включение в розетку. Для электрокотлов такие терморегуляторы являются обязательным дополнением. В зависимости от места установки — непосредственно на агрегате или в актуальной зоне помещения выносные устройства , терморегулятор реагирует на изменения температуры корпуса отопителя или воздуха в помещении и выполняет включение-выключение обогревателя, поддерживая заданный предварительно режим.


При этом, обязательно необходимо контролировать участок, в котором стоит нагревающее оборудование и не оставлять без присмотра.


Конструкция управляемых регуляторов температуры может быть двух видов: капиллярный — специальное реле в виде узкого цилиндра, в котором находится цилиндрическая капсула с жидкостью, имеющей высокий коэффициент теплового расширения — капсула при изменениях температуры замыкает-размыкает контакты с помощью привода особой конструкции; применяется в наполненных жидкостью радиаторах; биметаллическая пластина — элемент, скомбинированный из двух разнородных металлов со значительной разницей в коэффициентах теплового расширения — половинки пластины при нагреве удлиняются настолько, что выгибаются в гнезде посадки и размыкают электрическую цепь, а после остывания вновь принимают свои размеры и замыкают контакты. В обоих случаях управление осуществляется вручную, методом выставления необходимой температуры на корпусе контролера. Группа 3: электронные Этот вид термостатов для водогрейных котлов относится к энергозависимой категории.


Рычажный механизм терморегулятора, который находится в коробочке, при охлаждении воздействует на контактную группу — термореле размыкается. Это вариант наиболее затратный из всех представленных. Регулировка диапазона производится резистором R3.


Оптимальным вариантом будет покупка того же устройства, что и пришло в негодность. При её реализации, устраняются многие наиболее важные недостатки предыдущих способов. Собрав блок регулировки—коммутации нужно вначале осуществить проверку правильности монтажа, и только после этого приступать к настройке системы целиком.

Рассмотрим подробнее регулирующие температуру устройства, штатные и выносные, устанавливаемые на инфракрасных обогревателях

При выборе устройств этой категории необходимо обратить внимание на следующие моменты: Материал изготовления корпуса. Максимальную силу тока, с которой должен будет справляться новый термостат

Например, использование внешнепохожего температурного датчика К,5 вместо К,5, приведет обмерзанию в холодильной камере задней стенки и изменению температурного режима холодильника. Коме штатных регуляторов, обязательных к установке и оптимизирующих управление обогревателем, производятся контролеры для дополнительного оснащения обогревателей с целью повышения их экономичности и функциональности.

Включение по трехпроводной схеме используется, когда нагреватели или любая другая нагрузка рассчитаны на рабочее напряжение В. Нагрузкой данной микросхемы является вентилятор ПК. Регулирующий прибор, мощность которого обычно составляет 3 кВт, имеет 4 клеммы — две для подключения к автоматическому выключателю на электрощите, и две — к отопительному агрегату. Вместе с количеством пара растет и давление внутри бака. Терморегулятор с наружным расположением имеет более толстый корпус, который закрыт со всех сторон пластиковыми пластинами. Подключение китайского терморегулятора

Модернизация модуля термостата W1209 своими руками

Конструкция прибора дает широкие возможности для модернизации. Можно доработать устройство следующим образом:

  • Поместить термореле в корпус;
  • Удлинить шлейф термодатчика;
  • Сменить версию прошивки.

Последний пункт возможно выполнить при наличии навыков работы с программируемыми контроллерами. Для этой цели используют USB программатор ST-Link V2. Необходимую версию прошивки можно скачать с официального сайта производителя контроллера. Переделка устройства путем смены прошивки на более новую позволяет ввести новые функции и улучшить эксплуатационные характеристики.

Вариант корпуса

Доработка шлейфа имеет смысл по причине малой длины штатного провода датчика (около 0.5 м).

Доработка терморегулятора W1209

Ввиду компактности на основной плате терморегулятора вход RESET, четвертая клемма контроллера, выведена на контакты для программирования. Это приводит к тому, что время от времени искра сбивает установленные значения настройки контроллера. Этот недостаток устраняется монтажом SMD конденсатора 0,1 мкФ на общий кабель.

Несмотря на сравнительно низкую цену, терморегулятор XH-W1209 представляет собой эффективный и компактный прибор для автоматического контроля над соблюдением температурного режима. Ввиду технических и эксплуатационных характеристик, его можно применять как для различного рода технических устройств, так и напрямую для контроля температуры в мини-саунах и банях.

Модернизация модуля термостата W1209 своими руками

Конструкция прибора дает широкие возможности для модернизации. Можно доработать устройство следующим образом:

  • Поместить термореле в корпус;
  • Удлинить шлейф термодатчика;
  • Сменить версию прошивки.

Последний пункт возможно выполнить при наличии навыков работы с программируемыми контроллерами. Для этой цели используют USB программатор ST-Link V2. Необходимую версию прошивки можно скачать с официального сайта производителя контроллера. Переделка устройства путем смены прошивки на более новую позволяет ввести новые функции и улучшить эксплуатационные характеристики.


Вариант корпуса

Доработка шлейфа имеет смысл по причине малой длины штатного провода датчика (около 0.5 м).

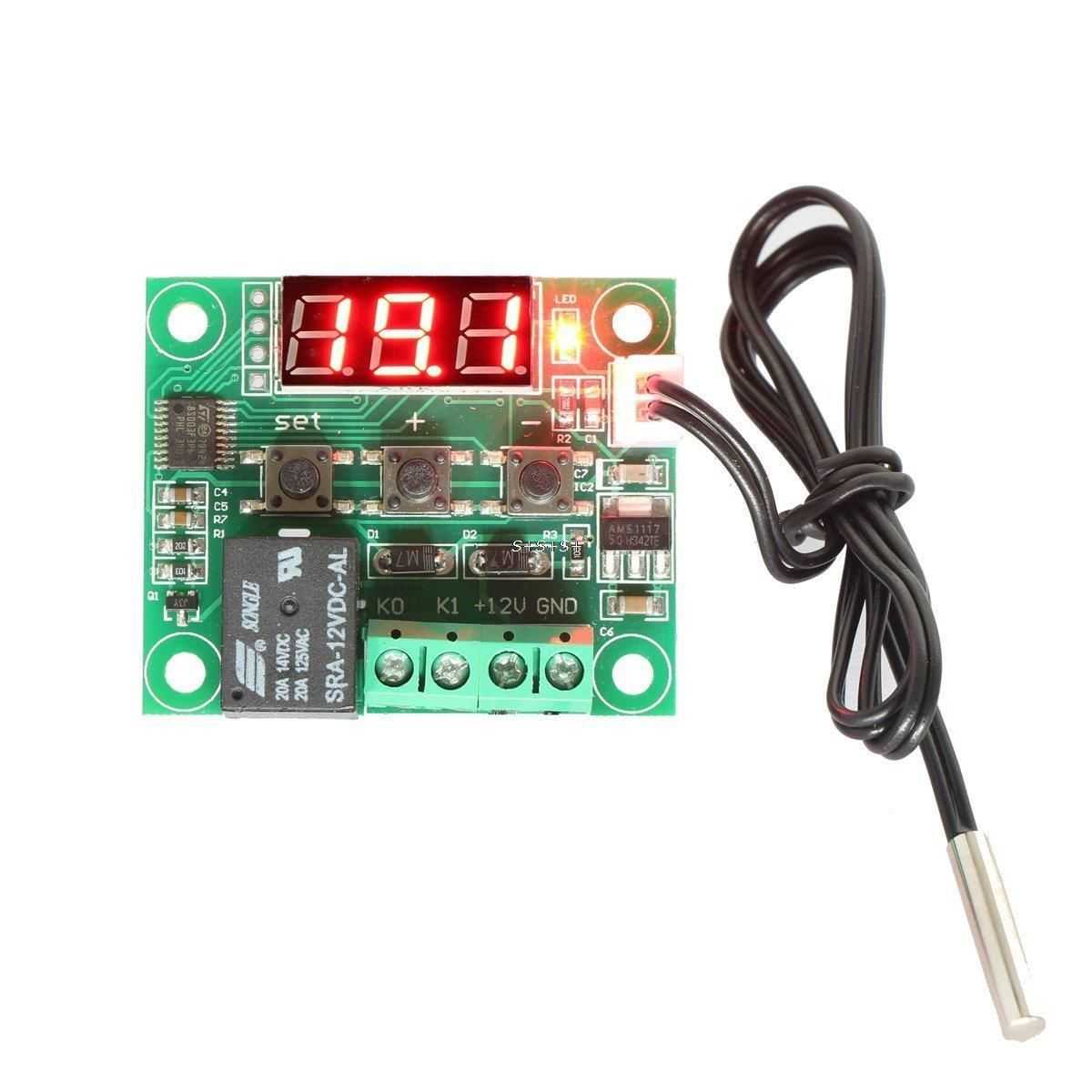

Электронный термостат W1209 | arduinoLab

Простой и дешевый китайский модуль, на котором можно реализовать управление нагревом или охлаждением.

Особенности модуля:

Термостат собран на микроконтроллере STM8S003F3P6, в качестве датчика температуры применяется терморезистор в герметичной колбе, для отображения температуры и прочей информации используется 3 разрядный 7 сегментный индикатор, настройки параметров устанавливаются при помощи трех кнопок, управление нагрузкой осуществляется с помощью реле SRA-12VDC-AL, имеет светодиод отображающий включение реле.

Характеристики:

  • Диапазон регулирования температуры: -50°C … +120 °C
  • Точность регулирования температуры: 0,1°C
  • Гистерезис: 0,1 …  30 °C
  • Напряжение питания: 12VDC
  • Датчик: Герметичный NTC 10K 0.5%
  • Длина кабеля 0,3м
  • Максимальный ток нагрузки: 5A/220VAC; 15A/14VDC

Лист из инструкции

У модуля всего 4 клеммы, две K0, K1 контакты реле, +12V и GND питание 12 вольт соответственно.

Установка температуры и настройка модуля:

Для установки температуры термостата нужно кратковременно нажать кнопку «SET», модуль перейдет в режим настроек и кнопками «+» и «-» можно установить температуру, через 5 секунд простоя модуль выйдет в нормальный режим.

Чтобы попасть в меню настроек модуля, нужно удерживать кнопку «SET» более 5 секунд, после чего на экране отобразится меню.

Код

Параметр

Диапазон

По умолчанию

P0

Режим работы: Нагрев \ Охлаждение (Heating \ Cooling)

H \ C

С

P1

Гистерезис 0,1 – 30 °C  2.0 °C

P2

Максимальная температура   +120 °C

P3

Минимальная температура   -55 °C

P4

Корректировка температуры +10 … -10 °C 0 °C

P5

Задержка времени включения реле 0 … 10 мин.

P6

Защита от перегрева (если бы на модуле была пищалка, она бы издавала звук DiDiDi если температура вышла за приделы настроек в P2, P3) —55 °C … 120 °C

OFF

P7

Блокировка настроек (защита от любителей нажимать кнопки)

OFF

P8

Сброс настроек

OFF

Порядок настройки

Настройка осуществляется при помощи клавиш управления. Так, при одномоментном нажатии кнопки «SET» начинает мигать индикатор, на дисплей выводятся текущие параметры настройки модуля. В этот момент можно изменить значения, оперируя клавишами плюс и минус. При отсутствии действий на кнопках управления датчик возвращается в рабочий режим, нужно отметить что изменения, внесённые перед отключением меню, сохраняются в памяти чипа реле W1209.

Долговременное нажатие на «SET» приведёт к запуску режима программирования и установки параметров. Инструкция предлагает подробное описание всех рабочих режимов прибора, а также основные значения, на которые рассчитано устройство, но продублируем информацию тут. При этом на дисплее появляется меню параметров:

  • P0 – основные режимы термореле: нагрев или охлаждение, литеры С и Н, по умолчанию установлено охлаждение;
  • P1 – смена гистеризиса: от 0,1 до 15, по умолчанию 2;
  • P2 – предельная положительная температура, по умолчанию 110 ºС;
  • P3 – предельная отрицательная температура, -50 ºС;
  • P4 – коррекция: -7,0 и 7,0ºС, точная калибровка температурного диапазона;
  • P5 – задержка времени включения и отключения термостата, до 10 мин., по умолчанию 0;
  • P6 – предельная температура отключения, защита от перегрева устройства, по умолчанию отключена – OFF.

Вся информация запоминается в контроллере платы, и настройки сохраняются даже при кратковременном отключении терморегулятора от источника тока.

Сброс до заводских настроек осуществляется одновременным нажатием клавиш SET, плюса и минуса в течение некоторого времени.

Как довести до ума многофункциональный терморегулятор W1209 за час

Процесс настройки терморегулятора W1209 показан в видео:

Перечень инструментов и материалов -нож или ножницы; -отвертка; -паяльник; -тестер; -пластиковая трубка от ушных палочек или стержня авторучки; -неисправные светодиод диаметром 5 мм-4 штуки; -пластиковые стойки-4 шт; -соединительные провода; -адаптер питания на 12 В; -шурупы; -пластмассовая коробочка из под шурупов с прозрачной крышкой; -самоклеющаяся пленка.

Шаг первый.

Изготовление корпуса.

Недостатком платы является то, что-она не подходит для установки в корпус, кнопки и индикатор расположены внизу относительно реле и клемм.

Умельцы по разному располагают плату этого регулятора- кто вырезает окошки в корпусе для индикаторов, реле,разъемов, некоторые перепаивают кнопки и индикатор, затем монтируют их отдельно Но я решил установить плату в прозрачном корпусе, подошла коробка из под шурупов. Сначала захотел выкрасить ее предварительно заклеив окно для экрана ЛЕД индикатора. Но затем передумал и решил обтянуть пленкой самоклейкой (остались куски от ремонта). Вышло быстро и на мой взгляд вроде неплохо. После делаем окно в пленке для экрана светодиодного индикатора и просверливаем проходы для кнопок

Шаг второй.

Установка электронной платы терморегулятора.

Плату терморегулятора установил на стойках из пластмассовой трубки (от шариковой авторучки) как можно ближе к верхней крышке. Изготавлиаем толкатели кнопок из пластмассовой трубочки от ватных палочек или же от стержня шариковой авторучки. Затем на одном конце трубочки увеличиваем диаметр теплым паяльником и надеваем на кнопки. Трубочка села плотно так как расширилась паяльником на конус.

После закрываем верхнюю крышку и на выступающие толкатели вставляем неисправные светодиоды,предварительно откусив часть ножек-они будут являться самими кнопками. На плате имеется светодиод для контроля работы реле. Его плохо было видно из под крышки я наклеил на него прозрачную часть сгоревшего светодиода, стало намного ярче.

Шаг третий.

Проверка и настройка регулятора.

Подключил для питания терморегулятора адаптер на 12 В (можно использовать любой источник питания на 12 В и ток от 0,1 А). Сравнил показания температуры с эталонным электронным термометром,в результате они оказались одинаковыми.

Настроить регулятор несложно. Чтобы войти в режим программирования надо нажимать и держать 6 секунд кнопку SET, после настраивать кнопками. Для сохранения настройки нажимать и удерживать кнопку SET, или же не трогать кнопки 10 секунд. Все установки терморегулятора останутся в энергонезависимой памяти контроллера и после отключения питания прибора.

Режимы настройки.

P0 режим охладителя или нагревателя C/H P1 настройка гистерезиса 0.1-15 градусов (разница в режиме переключения реле) P2 установка верхнего рабочего предела температуры P3 установка нижнего рабочего предела температуры P4 подстройка температуры P5 задержка включения реле (0-10 сек.,) P6 аварийное превышение температуры. Режим Р4 служит для подстройки показаний по образцовому прибору.

На этом все доделки и переделки закончены. В результате, смонтировав плату в коробку мы защитили прибор от попадания влаги, механических повреждений на электронику и не допустили воздействие электротоком людей. После переделки можно использовать терморегулятор по прямому назначению.

В общем и целом это неплохой недорогой прибор (100р.) с большими возможностями в сфере применения.

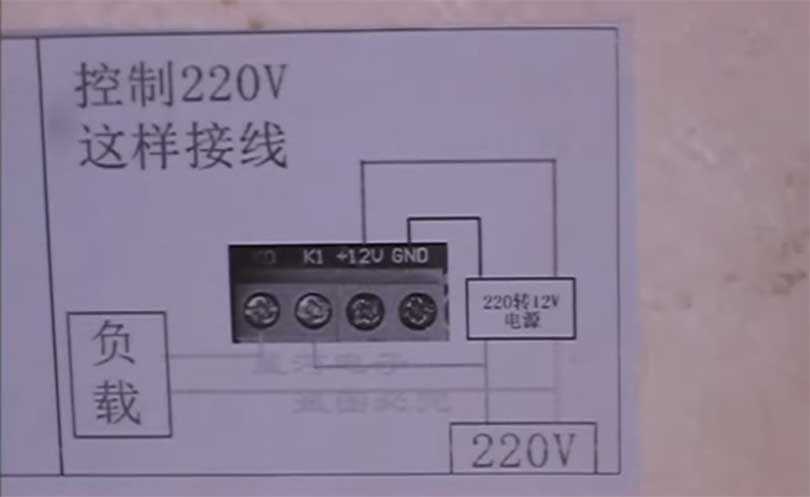

Схема подключения W1209

W1209 работает от постоянного тока — 12 вольт. Снизу представлена схема для подключения W1209. На центральном блоке расположены четыре слота. Левые два слота предназначены для подключения нагревательных элементов, правые два — для подключения энергии.

Согласно схеме, терморегулятор можно запитать от 220 вольт сети. Однако следующим элементом в этой цепи должен быть специальный трансформатор, который смог преобразовать 220 вольт в 12 вольт постоянного напряжения.

Слева от серого блока расположен нагревательный элемент (с двумя иероглифами), который можно подключить напрямую к W1209. В терморегуляторе размыкается контакт и нагреватель отключается.

Итог

Терморегулятор W1209 является отличным изделием для использования регулировки температуры такого самодельного устройства, как инкубатор. Он отменно поддерживает оптимальную температуру.

В случае выхода из строя во время резкого скачка напряжения, его можно будет заменить на аналог. К тому же стоит он 140-150 рублей. W1209 — очень прост в использовании, даже самый начинающий пользователь без особых знаний принципов работы электрической цепи сможет его подключить и эффективно использовать.

Термостат W1209 — видео по тому, как использовать это устройство

Модуль термореле W1209
предназначен для контроля температуры в диапазоне от -50 до +100 градусов. Оснащен LED дисплеем на 3 символа, индикатором включения реле, тремя кнопками управления электронным терморегулятором, разъемом для подключения внешнего термодатчика, клеммами «K0/K1» для подключения нагрузки и «+12V/GND» для питания платы терморегулятора. На дисплее отображается текущая измеряемая температура с датчика, «LL» — если датчик не подключен, и «HH» — если температура вне диапазона.

Характеристики термореле W1209:

Терморезистор NTC (10К 0.5%) водонепроницаемый датчик
Температурный диапазон от -50°C до +110°C
Точность измерения
Точность управления 0.1°C в диапазоне от -9.9°C до 99.9°C, или 1.0°C вне этого диапазона
Время обновления показаний 0.5 секунды
Гистерезис (запаздывание) 0.1°C ……. 5°C
Точность гистерезиса (запаздывание) 0.1°C
Напряжение питания DC 12V
Ток покоя
Рабочий ток
Выходное напряжение DC 12V
Максимальный ток нагрузки 5A / AC 125V, 15A / DC 14V
Допустимая влажность от 20% до 85%, Rh
Длина кабеля 0,3 метра
Размеры 48 мм * 40 мм

Подготовка к работе:

  1. Подключить источник питания 12V постоянного напряжения к контактам «+12V» (плюс 12V) и «GND» (минус 12V)
  2. Подключить нагрузку к контактам «K0» и «K1» (подключается в разрыв цепи питания управляемого прибора — последовательное подключение)

После подачи питания 12V на контакты «+12V» и «GND», на LED дисплее отобразится текущая температура, измеренная выносным датчиком температуры

Установка и настройка заданной температуры:

Для установки температуры контроля кратковременно нажмите кнопку «SET». после чего кнопками «+» и «-» установите заданную температуру. После установки температуры необходимо еще раз нажать на кнопку «SET», либо не нажимать никакие кнопки в течение 5 секунд.

Программирование:

  1. Для входа в режим программирования нажмите на кнопку «SET» в течение 5 секунд!
  2. Кнопками «+» и «-» выбрать код параметра меню (P0….P6) из таблицы «Меню терморегулятора»
  3. Для настройки параметра нажать на кнопку «SET» и кнопками «+» и «-» изменить значение параметра
  4. Для сохранения настроек нажать на кнопку «SET», либо не нажимать никакие кнопки в течение 5 секунд.

Для того, чтобы сбросить параметры на заводские настройки (настройки по умолчанию):

  1. Отключите питание
  2. Нажмите и удерживайте кнопки « + » и « — »
  3. Подать питание на терморегулятор

На LED дисплее появится надпись «888», после чего отобразится текущая температура.

Термостат W1209 представляет собой электронное устройство, основной задачей которого является контроль температуры и её удержание в определённых значениях. Используются подобные реле в устройствах для поддержания постоянной температуры: инкубаторах, тёплых полах, оранжереях и теплицах.

Программируемый терморегулятор w1209 обладает таким немаловажным качеством, как низкая стоимость, на настоящее время это самое дешёвое устройство из присутствующих на рынке. Цена этого устройства находится в пределах 150-300 рублей.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделитесь с друзьями:
Электрошок
Добавить комментарий

Нажимая на кнопку "Отправить комментарий", я даю согласие на обработку персональных данных и принимаю политику конфиденциальности.
