Технология монтажа провода сип-3 на опорах вл 6-10кв

СИП до распределительного щитка

Прокладка ответвлений от основной линии электропередачи к частному дому или другому строению потребует от владельца дополнительных затрат в виде планирования, подготовки документов и заключения договора на электрификацию участка. В случаях, когда ближайшая опора линии электроснабжения расположена дальше, чем 25 м от запланированного щитка распределения и учёта электроэнергии, потребуется установка дополнительных опор за счёт владельца. Выгоднее всего будет оборудовать щиток на самой опоре, а подводку электричества на участок провести под землёй в траншее.

Согласно нуждам домовладельца, можно провести как однофазную линию, так и трёхфазную. С учётом планируемой нагрузки нужно подобрать подходящее сечение провода. На этих участках обычно используют СИП-2А или более мягкие провода марок СИП-4 и СИП-5 без несущей жилы со стальным сердечником. Арматура позволяет не только крепить провод к зданию, но и вести небольшие участки линии прямо по фасаду.

Монтаж этого участка лучше всего доверить специалистам компании, снабжающей потребителей электричеством в вашем регионе. Они обязаны будут подписать акт об электрификации и опломбировать счётную аппаратуру. В любом случае такое подключение придётся согласовывать с энергоснабжающим предприятием.

Длинно искровые разрядники

Эти устройства должны устанавливаться на всем протяжении ВЛ, на подходах к подстанции и кабельным вставкам. Это позволяет исключить перекрытие изоляции на линии и свести на нет негативные последствия индуктированных грозовых перенапряжений.

При этом не должно происходить:

аварийных отключений ЛЭП

разрушение изоляторов

пережог провода

плюс обеспечивается защита подстанционного оборудования и кабельных вставок

То есть:

на опоре №1 подключаем разрядник на фА

на опоре №2 на фВ

на опоре №3 на фС

Ставить на соседние фазы промежуточной опоры со штыревой изоляцией одновременно два разрядника РДИП не совсем желательно, даже если позволяет место. В противном случае однофазное замыкание может перейти в двухфазное с последующим аварийным отключением ВЛ.

Производители провода марки СИП-3

В настоящее время в России открывается всё больше кабельных заводов. Поэтому, выбрать подходящего производителя достаточно трудно. Опытные электрики рекомендуют отдавать предпочтение фирмам, которые существуют на рынке не менее 10 лет, а также имеют положительные отзывы о работе.

Вам это будет интересно Описание акустического кабеля

Также, перед покупкой любого провода, необходимо выполнять визуальный осмотр, потому что даже небольшая трещина в изоляционном слое может привести к необратимым последствиям.

Важно! Если человек не разбирается в проводах, то ему лучше обратиться за помощью к профессионалам. Ниже представлен ряд производителей, лидирующих на российском рынке

ООО «Камский кабель»

Предприятие было основано в 1957 году. В настоящее время является лидером не только в России, но и по всей Европе. Завод имеет девять цехов с новейшим оборудованием. В наличии всегда есть весь ассортимент, представленный на сайте. Имеется более 50000 тысяч типоразмеров кабельной продукции. У предприятия достаточно низкие цены, по сравнению с нижеприведёнными.

Транспортировка катушек

ОАО «Рыбинсккабель»

Начал свою работу в 50х годах прошлого века. За это время предприятие заключило множество крупных сделок с промышленными предприятиями, в том числе и в сфере атомной энергетики. Открыло множество филиалов по всей России. Фирма имеет только положительные отзывы и множество наград.

Важно! Предприятие занимается доставкой продукции в любую точку мира по воздуху или железной дороге. В наличии около 30000 тысяч размеров кабелей

ООО «ГК «Севкабель»

Завод начали строить еще в 1879 году. Является одним из старинных в России. В наличии более 25000 тысяч макроразмеров кабелей. На территории завода есть испытательный центр. Поэтому, перед продажей, вся продукция подвергается проверкам. Предприятие было признано самым перспективным по стране. Завод работает со странами Европы и Азии. Продукция производится на новейшем немецком оборудовании.

Монтаж РМК-20 на штыревой изолятор

Разрядник своим креплением устанавливается непосредственно на штырь под изолятором. Причем кронштейн изначально должен быть слегка ослаблен для возможности регулировки его положения.

Угол смещения разрядника относительно оси провода должен находиться в пределах 30 градусов.

Также регулируется расстояние от кронштейна до нижней юбки изолятора — 30мм. Делать это лучше всего с помощью шаблона.

После регулировки болты кронштейна можно затягивать. Усилие затяжки 25Нм.

Между проводом СИП-3 и наконечником РМК-20 должен быть воздушный промежуток фиксированной величины. Для этого на провод монтируется универсальный зажим.

Для ВЛЗ с проводами СИП-3 зажим имеет прокалывающий шип.

Универсальный зажим затягивается в горизонтальном положении.

Далее чтобы отрегулировать воздушный зазор, слегка откручиваете болтовое крепление и отводите разрядник в нужную сторону. Величину воздушного промежутка между концевым сферическим электродом и зажимом на СИП-3 прощу всего выставить по шаблону.

Этот зазор должен быть в следующих пределах:

для ВЛ-6-10кв — 40-60мм

для ВЛ-20кв — 50-70мм

Обратите внимание, что изгибать разрядник без ослабления его кронштейна запрещается. Иначе можете повредить внутренний армирующий элемент

Классификация проводов СИП

На современном рынке, провод сип представлен следующими классификациями:

1. система с неизолированной несущей сталеалюминевой жилой (СИП-1);
2. системы с изолированной несущей жилой (СИП-2);
3. самонесущие изолированные конструкции (СИП-3, СИП-4, СИП-5).

Рассмотрим более детально каждый из выше представленных кабельно-проводниковых продукций.

Провод СИП-1: основные характеристики и достоинства

Данные системы довольно редко применяются при монтаже воздушных линий, поскольку имеют высокую стоимость, низкую эффективность (технические характеристики) и их довольно сложно монтировать. Провод данной марки конструктивно изготавливается из одного или трехжильного (при трехфазной системе электроснабжения) токоведущего проводника который по всей протяженности линии окутывает неизолированную нейтраль.

Что касательно технических характеристик, то данное изделие способно продолжительно выдерживать температуру до 70° или же кратковременно температуру 125°. Если же температура выше указанных пределов, полиэтилен, который выступает в качестве изоляционного материала плавится тем самым вызывая короткое замыкание между неизолированным и изолированными проводниками.

Согласно требованиям ПУЭ и ГОСТ 50462–2009 данные изделия имеют одинаковую толщину токоведущих фазных проводников, а несущий неизолированный провод изготовлен таким образом, чтоб выдерживать высокие механические нагрузки.

СИП-2: основные достоинства, особенности и технические характеристики

Данный класс кабельно-проводниковой продукции в отличии от СИП-1 имеет изоляцию абсолютно всех жил (в том числе и нейтрали). Если рассматривать конструкционное исполнение, кабель СИП с номером 2 также состоит из 1-го или 4-х токоведущих фазных жил и одного изолированного нулевого проводника. При этом сечение фазных и нулевого проводников может отличатся (например, 4х25 + 1х35)

У провода СИП 2 характеристики следующие:

• изоляция выполнена из сшитого полиэтилена (светостабилизированного);
• номинальной сечение жил от 16 до 120 мм²;
• максимально допустимая температура токопроводящих проводников в длительном режиме составляет 90 °С;
• максимальная допустимая температура в режиме к.з. не должна превышать 250 °С;
• номинальный ток составляет от 105 (1х16) до 340 А (3х120);
• срок службы данной марки составляет 25 лет.

СИП-3: особенности и описание

СИП-3 — это самонесущий изолированный провод, который способен передавать электроэнергию на большие расстояния. В данных системах все жилы полностью изолированы, а крепление к опорам происходит с помощью специальных анкерных зажимов, которые надежно закрепляют нулевую несущую жилу.

Данные системы состоят из 1 или 4 токоведущих проводников и предназначены для монтажа в высоковольтных линиях (до 20 кВ). Конструкция нулевой жили в СИП-3 представляет собой несколько десятков жил (в зависимости от сечения) которые скручены вокруг центральной стальной проволоки.

Основное преимущество данной конструкции от 2-х предыдущих — это более низкая стоимость, поскольку здесь не применяется именно сталеалюминевый сплав.

СИП-4 и СИП-5: характеристики, описание и достоинства

Провод СИП класса 4 и 5 практически ничем не отличаются кроме материала изготовления изоляции. Что это значит? В качестве изоляции фазных и нулевого проводника в СИП-4 применяется термопластичный полиэтилен, который демонстрирует идеальные характеристики в регионах с холодным и умеренным климатами. Благодаря данной изоляции провод способен выдерживать жару до +50 °С и холод до –60 °С.

Толщина изоляции в изделиях с номенклатурой СИП-4 составляет от 1.2 до 1.7 мм. Это позволяет выдерживать температуру до 80° в длительном режиме и 135° в течении 5 секунд при возникновении токов короткого замыкания.

Что касается СИП-5, то его можно назвать модернизированной версией СИП-4. Основное отличие между этими моделями — тип изоляции. Так провод СИП с номером 5 изготавливается из светостабилизированного сшитого полиэтилена, который выдерживает температурный режим от 130 °С при длительном нагреве и 250 в краткосрочном при возникновении к.з.

Преимущества использования СИП

По сравнению с голыми ЛЭП у самонесущего изолированного провода просто масса преимуществ:

высокая надежность

Из-за сплошной изоляции, исключены межфазные короткие замыкания и последующие обрывы провода. Соответственно на линии уже не будет наблюдаться такой печальной картины как многочисленные счалки в пролетах.

можно применять опоры меньших габаритных размеров

Например, вместо опор СВ-110 и СВ-95 брать стойки СВ-85. Или вообще использовать деревянные.

расстояния от СИП до зданий и сооружений уменьшены по сравнению с голыми ВЛ-0,4кв

Соответственно появляется больше вариантов использования ЛЭП в плотной жилой застройке.

• реконструкцию эл.сетей можно проводить с одновременной подвеской СИП на высоковольтных ЛЭП, существующих ВЛ-0,4кв, а также линий связи. Все это дает заметную экономию на опорах.
• обеспечение большей безопасности не только для персонала обслуживающего СИП, но и для потребителей, птиц и животных

меньшие потери при передаче электроэнергии благодаря малому индуктивному сопротивлению

К примеру, для провода сечением 70мм2 индуктивное сопротивление у СИП, меньше почти в 4 раза!

меньшая пожароопасность. Отсутствуют схлесты, значит нет искр при коротких замыканиях.

применяя специальный комплект инструмента можно обслуживать СИП под напряжением, не прерывая подачу эл.энергии потребителям

для надежной эксплуатации не требуется сплошная вырубка деревьев в охранной зоне ЛЭП. Даже при монтаже новой линии габариты просеки значительно уменьшаются в размерах.

безаварийная работа при соблюдении правильного обслуживания от 30 лет и более

доступность прокладки СИП по фасадам зданий

нет лишних затрат на траверсы, изоляторы, крюки, колпачки, хомуты к траверсам

безопасность работ вблизи линий СИП сторонних механизмов

Вероятность того, что автокран работающий в охранной зоне ЛЭП коснется стрелой проводов и окажется под напряжением минимальна.

Натяжение провода СИП

Когда СИП-3 прошел через последний силовой монтажный ролик на концевой анкерной опоре, мотолебедку стопорят. Конец провода закрепляется в анкерном клиновом зажиме, например DN Rpi или SO255.

Технические характеристики и марки анкерных зажимов от Ensto, Sicam, Niled:

Прокалывающий зажим для электрического соединения тросовой петли с проводом, устанавливают позже, после окончательного натяжения линии.

Монтер на опоре снимает провод с монтажного ролика и разбирает узел соединения с канат-лидером. Теперь необходимо вытянуть и одновременно отрегулировать натяжение провода. Выполнять это следует с обязательным применением динамометра в соответствии с монтажными таблицами. Скачать можно отсюда (со страницы 13).

Способ регулировки натяжения СИП без динамометра, ориентируясь только по стрелам провеса, является не совсем корректным.

Погрешность при этом может достигать значительных величин. Все будет зависеть не от приборов, а от глазомера конкретного монтера. Человеческий фактор здесь будет играть значительную роль, что совсем не правильно.

Провод необходимо натягивать ручной лебедкой со стороны кабельного барабана.

Для этого с барабана сматывают немного провода, закрепляют на нем монтажный захват лягушку, к которому в свою очередь прикрепляют динамометр. А уже к нему цепляется крюк ручной лебедки.

Другой крюк лебедки зацепляют к надежному якорю на земле. В качестве него можно использовать бампер грузового автомобиля.

Далее производится выравнивание стрел провеса во всех пролетах и их сверка с расчетными в проекте.

После натягивания СИП-3, электрик на опоре производит анкерное крепление провода клиновым зажимом.

После чего сразу устанавливает ответвительный прокалывающий зажим с тросиком для вывода электрического потенциала провода на корпус зажима. Делается это для снижения уровня радиопомех создаваемых ВЛЗ и для исключения повреждения изоляции самого СИП.

После этого можно обрезать провод на опоре в нужном месте, оставив необходимый запас и петлю для дальнейшего соединения или подключения с другим СИП-3, либо ВЛ, КЛ 6-10кв.

Раскатка и натяжение второго и третьего проводов проводится аналогичным образом.

Применение, преимущества и недостатки

За счет наличия изоляции СИП имеет достаточно широкую сферу применения. Наиболее часто он используется для ввода электричества в здание, а благодаря внешнему слою изоляции, дополнительные меры и приспособления при прохождении стен не требуются. Также самонесущий изолирующий провод может применяться для местной разводки сетей по территории объекта или при подключении абонентов к линиям энергоснабжающей организации. Отдельной сферой применения СИПа являются магистральные линии, которые обеспечивают электроснабжение целых поселков или распределительных подстанций.

В сравнении с другими марками кабельно-проводниковой продукции СИП обладает рядом преимуществ, а именно:

• У провода СИП значительно меньше реактивное сопротивление, в сравнении с голыми проводами;
• Не требует установки дополнительных изоляторов в местах крепления к опорам, стенам и при вводе в здание за счет наличия изоляционного слоя;
• Занимает меньше места в пространстве за счет того, что провода собраны вместе;
• Не подвержен коррозионному разрушению за счет наличия защитного слоя;
• Не боится перехлестывания смежных фаз при сильных ветровых нагрузках;
• Затрудняет незаконный отбор мощности посредством наброса на провода;

К недостаткам провода СИП следует отнести больший вес погонного метра, из-за чего пролеты нужно уменьшать и ставить опоры чаще. А также необходимость обустройства дополнительной изоляции для определенных категорий помещений и потребителей.

Особенности монтажа и эксплуатации разрядников РВО

Перед установкой рекомендуется провести высоковольтные испытания изделия. Это необходимо для того, чтобы убедиться в соответствии нормам рабочих характеристик разрядника. Перед началом монтажа проверьте целостность фарфорового корпуса: на поверхности не должно быть нарушающих герметичность трещин и сколов, способных повредить защитную эмаль.

Разрядники РВО предназначены для установки на металлоконструкциях высоковольтных опор (закрепляются хомутами с прокладками)

Для правильной работы важно установить изделие строго вертикально с максимальным отклонением не более 10 градусов

Перед началом грозового сезона (ежегодно) разрядники РВО необходимо проверять посредством профилактических испытаний, в ходе которых фиксируется ток утечки и напряжение пробоя. По результатам контроля принимается решение о дальнейшей эксплуатации изделия или о его замене. Утилизация продукции, отработавшей свой срок, происходит в обычном порядке.

Сравнение РМК-20 и РДИП-10

Мультикамерный разрядник РМК содержит в себе все положительные свойства своего предшественника — длинно-искрового разрядника РДИП.

РМК применим:

• для высоковольтных линий с любыми видами опор: металлическими, железобетонными,  деревянными;
• с любыми видами изоляторов: штыревыми, натяжными, подвесными, фарфоровыми, стеклянными, полимерными;
• с любым типом проводов, как изолированными, так и неизолированными;

Срок службы РМК – не менее 30 лет, гарантия производителя – 5 лет.

В дополнение к приведенным выше достоинствам РМК (по сравнению с РДИП) имеет  еще несколько конкурентных преимуществ:

• Вес и габариты РМК значительно меньше, чем у РДИП, это упрощает его транспортировку и хранение.
• Малые габариты и конструкция способствуют легкому монтажу, даже под напряжением, при использовании специального кронштейна крепления и зажима на проводе (на ВЛ 6 кВ с неизолированным проводом – без зажима).
• Возможность эксплуатации на ВЛ 6 кВ, 10 кВ, 15 кВ и 20 кВ.
• Значительно снижены ветровые и гололедные нагрузки.
• Имеет защиту от посадки птиц на изделие, т.е. исключает возможность нарушения искрового промежутка.
• Улучшена координация с изолятором даже при нарушении воздушного промежутка.
• Гашение сопровождающего тока до 1,2 кА;
• Низкая стоимость.

Таблица сравнения РДИП-10 и РМК-20

Характеристики	РДИП-10	РМК-20
Импульсное 50%-ное разрядное напряжение, кВ (чем оно меньше, тем лучше координация разрядника с изолятором, даже при нарушении воздушного промежутка)	100	85
Возможность использования на ВЛ 6-10-15-20 кВ	6-10	6-10-15-20
Сопровождающий ток, который может погасить разрядник, А	600-800	1200
Выдерживаемый импульсный ток 8/50 мкс, не менее, кА	20	20
Возможность использования на ВЛ с СИП или голым проводом, на всех видах опор и изоляции	да	да
Возможность монтажа под напряжением	нет	да
Масса изделия, кг	2,55	1,00
Объем упаковки (10 шт. в коробке), м. куб.	0,16	0,02
Компактная жесткая конструкция, наименее подверженная нарушению воздушного промежутка в процессе эксплуатации	нет	да
Степень загрязнения по ГОСТ 9920	IV	IV
Повреждение элементов разрядника при срабатывании	нет	нет
Гарантийный срок, лет	5	5
Срок службы, лет	30	30
Наличие проектов и рекомендаций «НТЦ Электроэнергетики»	да	да
Качество (Сертификаты и Декларации, Россия)	да	да
Контроль качества и испытания каждого изделия на производстве	да	да
Стоимость	РМК дешевле

РМК-20 прошел все необходимые испытания и сертифицирован. С начала 2009 года на ВЛ установлено более 100 000 изделий РМК-20.

Возможные модификации РМК, РМКЭ

• РМК-20-IV-УХЛ1
• РМК-10-IV-УХЛ1/АВ
• РМК-10-И-III-УХЛ1
• РМКЭ-10-IV-УХЛ1 для защиты ВЛ от отключений и повреждений, возникающих в результате воздействия индуктированных перенапряжений, обратных перекрытий и прямых ударов молнии.
• PМКЭ-20-IV-УХЛ1
• РМКЭ-35-IV-УХЛ1

Монтаж разъединителя 35кв

На таких малогабаритных ВЛ должны быть установлены и соответствующие разъединители. Вы не можете монтировать здесь РЛНДЗ-35кв колонкового типа.

Производители разработали для этих линий компактные разъединители выхлопного типа.

Такой разъединитель BS-42 выполняет две функции:

во-первых, защищает отходящий фидер

во-вторых, им можно производить оперативные переключения на холостом ходу

Все операции производятся вручную, по-фазно. Для этого применяется длинная оперативная штанга.

Строительство ВЛЗ-35кв вовсе не такое уж и сложное дело, как может показаться на первый взгляд. В совсем недалеком будущем, большинство ЛЭП 35кв на голых проводах, построенные по советским стандартам, безусловно начнут переводится именно на ВЛЗ исполнение.

Детальные проекты опор для монтажа линий 35кв с изолированным проводом СИП-3, смонтированные на арматуре Ensto, можно скачать отсюда. А при использовании арматуры Sicame, проект можно взять здесь.

Решения компании Ensto для воздушных линий электропередачи 6–35 кВ

Компания Ensto предлагает интегрированные комплексы изделий и решения по их применению и установке на различных воздушных линиях, которые создаются с использованием неизолированных проводов, защищенных проводов и универсальных кабелей. Эти комплексы разработаны в соответствии с местными условиями и отвечают всем необходимым требованиям. Всё оборудование разработано и испытано в тесном сотрудничестве с предприятиями электросетевого комплекса.
Данный каталог представляет арматуру компании Ensto для воздушныхлиний напряжением 6-35 кВ с защищенными проводами, с неизолированными проводами, а также с использованием универсального кабеля.

Арматура и особенности монтажа кабелей СИП

Арматурой для монтажа СИП называется весь перечень приспособлений, используемых электромонтажниками при установке самонесущей проводки. К ним относятся также элементы, необходимые для кроссировки кабеля с подземными электрическими коммуникациями. Вся арматура изготавливается в соответствии с размерами и конструкцией СИП, обеспечивая ресурс эксплуатации до 40 лет.

Основные установочные элементы, используемые монтажниками:

1. Зажимы для проводов анкерного типа. Предназначены для фиксации линии на требуемой высоте. Этот вид арматуры является универсальным, поскольку может применяться на любой поверхности.
2. Поддерживающие узлы. Используются для удержания провода, не допуская чрезмерного провиса на промежутке между столбами.
3. Соединительные элементы. Применяются для подключения одного кабеля к другому. Особенность конструкции узлов обеспечивает выполнение операции за несколько секунд без отключения напряжения.
4. Ответвительные детали, необходимы в случае обустройства отводов линии электропередач.

При установке кабеля следует учитывать следующие особенности:

• расположение крайней ответвительной опоры не должно располагаться далее чем 10 м от стены здания;
• столб воздушной линии (основной) находится на дистанции не более 25 м от фасада;
• допустимое расстояние между основной и ответвительной опорой не превышает 15 м;
• зазор от земли до нижней точки провиса составляет не менее 6 м;
• точка ввода кабеля в здание размещается на высоте 2,7 м и выше от поверхности грунта.

Установку кабеля СИП следует доверять только опытным монтажным бригадам, имеющим полный комплект необходимого инструмента и арматурных изделий.

Некоторые тонкости монтажа СИП продемонстрированы в видео от канала «Профессиональный электромонтаж».

Анкерная опора ВЛЗ

Траверса анкерной опоры может выглядеть следующим образом:

Провод натянут через полимерный изолятор PSI42CC. Крепление осуществляется с помощью анкерного зажима PA4595P.

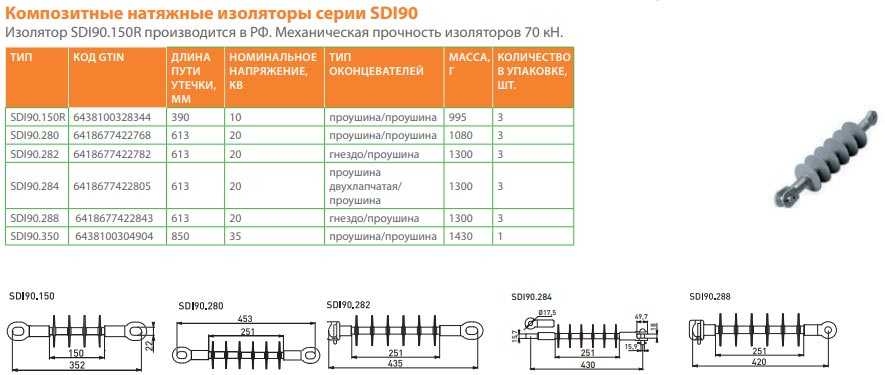

Аналог композитного изолятора для натяжного крепежа от Ensto — SDI.90350

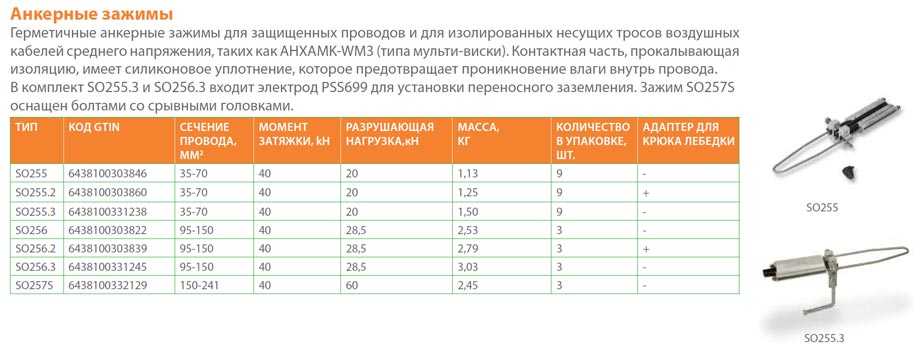

Анкерный зажим SO 256 или SO 255.

Благодаря клиновому зажиму, нагрузка от провода не воспринимается в какой-то одной точке, что было бы критично для изоляции. Она распределяется по всей длине провода в зажиме.

Если провод на анкерной опоре не цельный, то соединять его друг с другом нужно герметичными прокалывающими зажимами. Например марки TTDC AT45401.

Или от Ensto — SLW26 и SLW27.

Именно герметичными, а не влагозащищенными. Если конец провода выходит наружу зажима, его нужно герметизировать колпачком.

Буквы AT в сокращенном названии зажима от Сикам — это антитрекинговая система. Благодаря ей, происходит выравнивание эл.поля в самом герметичном зажиме.

Раскатка провода СИП-3

На начальной анкерной опоре закрепляется силовой ролик немного другой конструкции с бандажной лентой. Если на промежуточных траверсах нет петель или крюка за который можно было бы подвесить ролик, то везде применяют девайсы с бандажной лентой.

Технические характеристики и марки монтажных роликов от Ensto, Sicam, Niled, КВТ:

Ensto

Sicam

Niled

КВТ

Раскатка с барабана должна выполняться так, чтобы исключить касание провода земли и стоек опор. Для этого применяется канат-лидер. Он должен быть изготовлен из синтетического троса минимальным диаметром 6мм.

На стандартный барабан от Ensto ST204.2060-0030 легко помещается 1100м такого троса.

Основные требования которые предъявляются к канату:

высокая механическая разрывная нагрузка

низкая подверженность растяжению

стойкость к ультрафиолету и влаге

диэлектрик

Если длина троса недостаточна, то его можно срастить между собой специальными соединительными скобами.

На конечной анкерной опоре закрепляют мотолебедку ST204. На нее ставят барабан с канат-лидером.

Мотолебедка обеспечивает удобство монтажа, в несколько раз сокращает общее время работы.

Портативная раскаточная машинка устанавливается при помощи ленточного или цепного бандажного устройства.

Трос-лидер сначала протягивают через монтажный ролик на конечной опоре, а затем последовательно через промежуточные опоры, протаскивая его по желобам штыревых изоляторов.

Протянутый через весь анкерный участок канат с помощью монтажного чулка соединяют с проводом. Канат-лидер просто связывается компактным узлом прямо к петле монтажного чулка. При этом, в отличии от проводов низкого напряжения СИП-4, вертлюг для СИП-3 применять не нужно.

Край чулка заматывают витками изоленты, чтобы предотвратить его сползание.

Один из монтажников по рации, дает команду другому, управляющему мотолебедкой, на ее включение. Он также должен постоянно следить за прохождением узла соединения троса с проводом вдоль всей линии. А при застревании провода моментально дать команду остановить лебедку.

Протягивать провод СИП нужно равномерно, без рывков, со скоростью менее 5км/ч. При раскатке нельзя допускать касание проводом земли и стоек опор.

Траверсы для СИП 10кВ

1. Своеобразной «золотой серединой», наиболее часто применяющейся при прокладке большинства высоковольтных линий, считается траверса ТМ-1 – несмотря на множество модификаций, часть которых будет рассмотрена ниже. Конструкция траверсы максимально упрощена – стойка из металлопрофиля, уголок и три арматурных штыря для размещения изоляторов. Тип крепления – одинарный. Использование данного типа траверсы допускается только на пересечённой местности, вдали от населённых пунктов. Может обрабатываться антикоррозийным покрытием – цинковым либо лаковым. Для крепления изделия к корпусу опоры используется стандартный технический хомут;
2. вторая по популярности модель – ТМ-3. Модификация стандартной высоковольтной траверсы. Представляет из себя металлическую стойку, вдвое меньшую по высоте, но вдвое длиннее, с шестью арматурными штырями. Тип крепления – двойной. Может выходить в стандартном и климатическом исполнении. Разрешается использование в населённой местности при наличии изолированных проводов. Крепится к опоре при помощи стандартного хомута.

1. траверса ТМ-5 имеет отличную от двух предыдущих конструкцию в виде уголка из металлического профиля, снабжённого четырьмя штырями под изоляторы – благодаря такой форме её используют на угловых и анкерных опорах. Тип крепления – одинарный. Отличается крайне малым весом. Производится в двух вариантах исполнения – стандартном и коррозиестойком. Допускается использование как на пересечённой, так и в населённой местности при наличии изоляции на кабелях. Крепление производится при помощи обычных хомутов или скоб;
2. схожей конструкцией обладает и модель ТМ-6 – однако отличается наличием четырёх петель для осуществления подвесного типа соединения при условии наличия изоляции на кабеле. Имеет вдвое меньшее количество арматурных штырей – всего два. Используется только на пересечённой местности; выходит в стандартном и климатическом исполнении. При монтаже траверсы на опору используется один из двух вариантов хомута, в зависимости от её типа: для железобетонных конструкций СВ-105 и СВ-110 используются соответственно стандартный и модернизированный хомуты Х-1 и Х-42, для деревянных опор – скобы с антикоррозийным покрытием.

Преимущества ВЛЗ

Все основные преимущества таких линий проистекают от защитной изоляции на проводе. Это в первую очередь:

защита от автоматических отключений и КЗ при падении веток на ЛЭП

защита от коротких замыканий при сближении проводов на недопустимое расстояние между собой

уменьшение габаритов опор и траверс

сокращение площади охранной просеки при прохождении ВЛ через лесные массивы

Однако наличие такой изоляции, также выставляет и другое требование — она должна быть неповрежденной и целой при всем сроке службы. Иначе надежность моментально снижается.

На фото ниже можно наглядно оценить разницу габаритов между одинаковыми типами опор ВЛ-35кв с голым проводом и ВЛЗ.

Однако не забывайте, габариты от проводов до земли для ЛЭП с изолированными проводами должны соблюдаться:

5,5м от земли в не населенной местности

6м от земли в населенной

Благодаря возможности перехода на опорную схему изоляции вместо подвесной, такие ВЛЗ-35кв можно строить в габаритах стоек от ВЛЗ-10кв.

То есть, здесь уже не нужны опоры СВ-164, можно запросто обойтись марками СВ 110 и СВ 105. В отдельных случаях на опорах СВ 110 можно даже построить двухцепную ВЛЗ-35.

Применение более низких опор, помимо экономии денежных затрат, дает ряд преимуществ не очевидных на первый взгляд:

уменьшается вероятность прямых попаданий молний в линию

упрощается монтаж — не требуется габаритная спец.техника, которая нужна при установке стоек СВ-164

То есть, непосредственно монтаж ВЛЗ-35кв и установку опор, можно выполнить всего одной техникой — бурильно крановой машиной БКМ. Не прибегая к услугам 16 или 25-ти тонного автокрана, а также без использования АГП-гидроподъемника.

Строительство обычной ЛЭП напряжением 35кв без этой техники немыслимо.

упрощается работа по закреплению опор в грунте

#gallery-1 {
margin: auto;
}
#gallery-1 .gallery-item {
float: left;
margin-top: 10px;
text-align: center;
width: 100%;
}
#gallery-1 img {
border: 2px solid #cfcfcf;
}
#gallery-1 .gallery-caption {
margin-left: 0;
}
/* see gallery_shortcode() in wp-includes/media.php */

сокращение межфазного расстояния приводит к существенно меньшей металлоемкости

Давайте более подробно рассмотрим технические особенности высоковольтных ВЛЗ и детально пройдемся по конструкции каждой опоры в отдельности.

Марка применяемой арматуры для ВЛЗ производства SICAME. Также будут приведены их аналоги от компании Ensto.
