Как обозначаются (маркируются) конденсаторы на схемах: маркировка конденсаторов

Нестандартная цветная маркировка импортных резисторов

Определить электрическое сопротивление резистора по цветам поможет типовая методика. Как правило, собственные нормативы производители создают на базе международной публикации 62IEC. Однако для исключения ошибок рекомендуется применять «фирменный» декодер. Получить необходимую информацию можно на официальном сайте соответствующей компании.

Маркировка зарубежных изделий

Для полноты обзора необходимо рассмотреть модификации пассивных элементов, которые предназначены для автоматизированного монтажа на поверхности печатной платы (SMD). Эти резисторы создают в прямоугольном корпусе с относительно крупной видимой гранью. Такие площадки подходят для нанесения цифровой и буквенной информации, поэтому цветовую маркировку не используют.

Маркировка SMD резисторов

Первыми цифрами обозначают основу номинала. Последней – степень множителя с основанием «10». Надпись «482» обозначает 48 * 102 = 4,8 кОм. Распиновку и дополнительную информацию можно получить на официальном сайте производителя.

Цифровая маркировка

Цифровая маркировка ставится на корпусах малого размера. Обычно используется три или четыре цифры, но можно встретить и пять, на специализированных деталях. Три и четыре включают в себя номинал и множитель.

Три цифры

Три цифры в маркировке конденсаторов — это ёмкость и множитель. Первые две — это номинал, а последняя — степень в которую надо возвести. Например, маркировка цифры 225 обозначает — 22 ёмкость, третья цифра 5, это множитель. Итого 22*105 — в микрофарадах результат 2,2 мкФ.

Множитель 9 используется при обозначении ёмкости менее 10 пФ. Например, 209, ёмкость составит 2 пФ.

Рассмотрим ещё один пример маркировки конденсаторов из трёх цифр — 104. И снова, ёмкость 10, степень — 4. Это значит, что номинал этого конденсатора 10*104, что составляет 100000 пФ или 100 нФ или 0,1 мкФ.

Маркировка SMD компонентов

SMD компоненты для поверхностного монтажа имеют очень малые размеры, поэтому для них разработана сокращенная буквенно-цифровая кодировка. Буква означает значение емкости в пикофарадах, цифра – множитель в виде степени десяти, например G4 – 1.8*105 пикофарад (180 nF). Если спереди две буквы, то первая означает производителя компонента или рабочее напряжение.

Маркировка SMD

Электролитические конденсаторы SMD могут иметь на корпусе значение основного параметра в виде десятичной дроби, где вместо точки может быть вставлен символ μ (напряжение обозначается буквой V (5V5 – 5.5 вольт) или могут иметь кодированное значение, зависящее от производителя. Положительный вывод обозначается полосой на корпусе.

Маркировка конденсаторов имеет большое число вариантов. Особенно этим отличаются импортные конденсаторы. Часто можно встретить малогабаритные элементы, которые вовсе не имеют каких-либо обозначений. Определить параметры можно только непосредственным измерением или, глядя на обозначение конденсаторов на электрической схеме. Произведенные разными фирмами радиоэлементы могут иметь схожие обозначения, но различные параметры. Здесь расшифровка обозначений должна базироваться на том, какой производитель выпускает преимущественное количество подобных элементов в конкретном устройстве.

Маркировка

Если взглянуть на схему, отечественные компоненты отмечаются с набором характеристик:

• ёмкость,
• номинальное напряжение,
• дата выпуска,
• расположение маркировки на корпусе,
• цветовая маркировка отечественных радиоэлементов.

Важно разбираться в показателях, уметь расшифровывать аббревиатуры. Таким образом, получится точно определить тип конденсатора

Маркировка отечественных радиоэлементов

Ёмкость

Емкость конденсатора измеряется в фарадах (Ф), микрофарадах (мкФ) или пикофарадах (пФ) и прописываться рядом со значком элемента. На схемах учитывается постоянный, переменный, саморегулирующийся параметр. Номинальная емкость дублируется на корпусе конденсатора. Так, на элементе могут указываться обозначения:

• 5П1 — 5,1 пФ.
• H1 — 100 пФ.
• 1Н — 1000 пФ.

Номинальная емкость

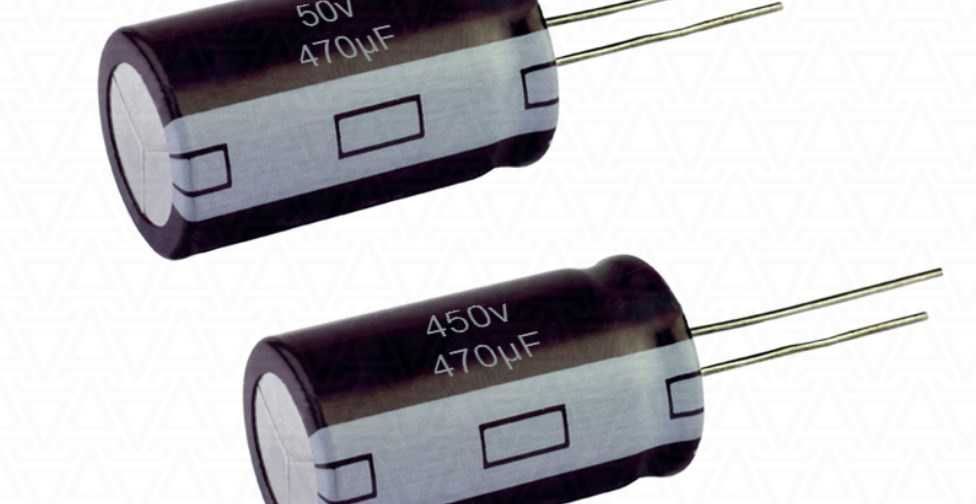

Номинальное напряжение

Показатель номинального напряжения измеряется в вольтах, регулируется ГОСТом 9665 — 77. Если взглянуть на схему, встречается надпись С1 100В. В данном случае говорится о номинальном напряжении в 100 вольт. Таким образом, определяется электролитическая прочность компонента. Специалист способен рассчитать толщину диэлектрика, учитывая прочие факторы.

Номинальное напряжение

Зная показатель напряжения сети, открывается представление о сфере использования элемента. Если не учитывать данный параметр, конденсатор может не справится с возложенной на него нагрузкой. Весь секрет заключается в типе используемой обкладки. Также в расчет берутся рабочие температуры.

Дата выпуска

Если присмотреться к элементам, в конце маркировки оказывается 4 цифры. Они показывают год, а также месяц изготовления элемента. К примеру, на конденсаторе может быть указано «9608». Из этого следует, что элемент изготовлен в 1996 году, в августе месяце. Правила нанесения маркировки прописаны в ГОСТе 30668-2000.

Маркировки по ГОСТу 30668-2000

Расположение маркировки на корпусе

Чтобы быстро отыскать необходимую информацию на корпусе конденсатора, маркировка находится на передней стороне. Если рассмотреть плёночный компонент, либо другой тип, регламент четко прописан в ГОСТе и дублируется в технических инструкциях. Производитель обязательно использует цветовые индикаторы полосками. и цифровые обозначения.

Цветовая маркировка отечественных радиоэлементов

По цветовой маркировке можно узнать информацию о множителе, номинальной емкости и даже рабочей температуре.

• Золотистый цвет (указывает на низкий параметр множителя — 0.01 допуск составляет не более 5%).
• Серебристый (множитель 0.1, показатель допуска не больше 10%).
• Чёрный (множитель 1, допуск 20%).
• Коричневый (указывает на емкость 1 мкФ, множитель равняется 10, а допуск не более 1%).
• Красный (говорит о номинальной емкости 2 пф, множитель составлять 10 в квадрате, допуск около 2%).
• Оранжевый (это элемент с ёмкостью 3 пф, множитель 10 в третьей степени).
• Жёлтый цвет (элементы с емкостью 4 пф, множитель у них 10 в четвёртой степени).
• Зелёный цвет (элементы с множителем 10 в пятой степени, показатель 4 пф)
• Голубой цвет (на 6 пф, множитель 10 в 6 степени, отклонения 0.25 процентов).
• Фиолетовый (допуск от 0.1 процентов, параметр множителя 10 в седьмой степени, а емкость 7 пФ).
• Серый (допуск 0.05 процентов, ёмкость 8 пф, множитель — 10 в восьмой степени).
• Белый (элемент на 9 пф, множитель 10 в девятой степени).

Цвета конденсаторов

Маркировка конденсаторов импортного производства

Рассматривая маркировку импортных конденсаторов, необходимо понимать, что первые цифры показывают емкости. Далее следует количество нолей и потом показателя ЕТК. Ниже указывается допустимое рабочее напряжение, к примеру, взять электролитический конденсатор с ёмкостью 100 пф, на нём будет обозначение «100n». Также прописывается допустимое напряжение, например, 120 вольт.

Выше подробно расписаны типы конденсаторов. Каждый из элементов имеет определённое обозначение на схеме. Чтобы разбираться в них, стоит изучить таблицу со значениями и цветами.

Кодовая маркировка

В соответствии со стандартами IEC на практике применяется четыре способа кодировки номинальной емкости.

1. Кодировка тремя цифрами

Первые две цифры указывают на значение емкости в пикофарадах (пФ), последняя — количество нулей. Когда конденсатор имеет емкость менее 10 пФ, то последняя цифра может быть «9». При емкостях меньше 1.0 пФ первая цифра «0». Буква R используется в качестве десятичной запятой. Например, код 010 равен 1.0 пФ, код 0R5 — 0.5 пФ.

Таблица 1

* Иногда последний ноль не указывают.

2. Кодировка четырьмя цифрами

Возможны варианты кодирования 4-значным числом. Но и в этом случае последняя цифра указывает количество нулей, а первые три — емкость в пикофарадах (pF).

Таблица 2

4. Смешанная буквенно-цифровая маркировка ёмкости, допуска, ТКЕ, рабочего напряжения

В отличие от первых трех параметров, которые маркируются в соответствии со стандартами, рабочее напряжение у разных фирм имеет различную буквенно-цифровую маркировку.

Кодовая маркировка, дополнение

В соответствии со стандартами IEC на практике применяется четыре способа кодировки номинальной емкости.

А. Маркировка 3 цифрами

Первые две цифры указывают на значение емкости в пигофарадах (пф), последняя — количество нулей. Когда конденсатор имеет емкость менее 10 пФ, то последняя цифра может быть «9». При емкостях меньше 1.0 пФ первая цифра «0». Буква R используется в качестве десятичной запятой. Например, код 010 равен 1.0 пФ, код 0R5 — 0.5 пф.

* Иногда последний ноль не указывают.

В. Маркировка 4 цифрами

Возможны варианты кодирования 4-значным числом. Но и в этом случае последняя цифра указывает количество нулей, а первые три — емкость в пикофарадах.

С. Маркировка емкости в микрофарадах

Вместо десятичной точки может ставиться буква R.

D. Смешанная буквенно-цифровая маркировка емкости, допуска, ТКЕ, рабочего напряжения

В отличие от первых трех параметров, которые маркируются в соответствии со стандартами, рабочее напряжение у разных фирм имеет различную буквенно-цифровую маркировку.

Кодовая маркировка электролетических конденсаторов для поверхностного монтажа

Приведенные ниже принципы кодовой маркировки применяются такими известными фирмами, как «Panasonic», «Hitachi» и др. Различают три основных способа кодирования

А. Маркировка 2 или 3 символами

Код содержит два или три знака (буквы или цифры), обозначающие рабочее напряжение и номинальную емкость. Причем буквы обозначают напряжение и емкость, а цифра указывает множитель. В случае двухзначного обозначения не указывается код рабочего напряжения.

В. Маркировка 4 символами

Код содержит четыре знака (буквы и цифры), обозначающие емкость и рабочее напряжение. Буква, стоящая вначале, обозначает рабочее напряжение, последующие знаки — номинальную емкость в пикофарадах (пФ), а последняя цифра — количество нулей. Возможны 2 варианта кодировки емкости: а) первые две цифры указывают номинал в пикофарадах, третья — количество нулей; б) емкость указывают в микрофарадах, знак m выполняет функцию десятичной запятой. Ниже приведены примеры маркировки конденсаторов емкостью 4.7 мкФ и рабочим напряжением 10 В.

С. Маркировка в две строки

Если величина корпуса позволяет, то код располагается в две строки: на верхней строке указывается номинал емкости, на второй строке — рабочее напряжение. Емкость может указываться непосредственно в микрофарадах (мкФ) или в пикофарадах (пф) с указанием количества нулей (см. способ В). Например, первая строка — 15, вторая строка — 35V — означает, что конденсатор имеет емкость 15 мкФ и рабочее напряжение 35 В.

Цветовая маркировка отечественных радиоэлементов

Цветовая маркировка заземляющих проводников

С распространением линий автоматического монтажа нашла применение цветовая маркировка конденсаторов. Наибольшее распространение получила четырехцветная маркировка при помощи цветных полос.

Первые две полосы означают номинальную емкость в пикофарадах и множитель, третья полоса – допустимое отклонение, четвертая – номинальное напряжение. Например, на корпусе имеется желтая, голубая, зеленая и фиолетовая полосы. Следовательно, элемент имеет такие характеристики: емкость – 22*106 пикофарад (22 μF), допустимое отклонение от номинала – ±5%, номинальное напряжение – 50 В.

Цветовая маркировка

Первая цветная полоса (в данном случае, которая имеет желтый цвет) делается более широкой или располагается ближе к одному из выводов. Также следует ориентироваться по цвету крайних полос. Такой цвет, как серебряный, золотой и черный, не может быть первым, поскольку обозначает множитель или ТКЕ.

Пробои танталовых конденсаторов

При использовании этих эффективных, но немного капризных устройств, необходимо контролировать появление состояния отказа, поскольку известны случаи их возгорания при отказе. Отказы связаны с тем, что при неправильной эксплуатации пентаоксид тантала меняет аморфную структуру на кристаллическую, то есть из диэлектрика он превращается в проводник. Смена структур может наступить из-за слишком высокого пускового тока. Пробой диэлектрика вызывает повышение токов утечки, которые в свою очередь приводят к пробою самого конденсатора.

Причиной неприятностей, связанных с эксплуатацией танталовых конденсаторов, может быть диоксид марганца. Кислород, который присутствует в этом соединении, вызывает появление локальных очагов возгорания. Пробои с возгоранием характерны для старых моделей. Новые технологии позволяют получать более надежную продукцию.

Пробои, которые произошли при высоких температурах и напряжении, могут вызывать эффект лавины. В этом случае повреждения часто распространяются на большую часть или всю площадь устройства. Если же площадь кристаллизованного пентаоксида тантала небольшая, то часто происходит эффект самовосстановления. Он возможен, благодаря преобразованиям, происходящим в электролите в случае пробоя диэлектрика. В результате всех превращений кристаллизованный участок-проводник оказывается окруженным оксидом марганца, который полностью нейтрализует его проводимость.

Маркировка конденсаторов импортного производства

На сегодняшний день стандарты, которые были приняты от IEC, относятся не только к иностранным видам оборудования, а и к отечественным. Данная система предполагает нанесение на корпус продукции маркировки кодового типа, которая состоит из трех непосредственных цифр.

Две цифры, которые расположены с самого начала, обозначают емкость предмета и в таких единицах, как пикофарадах. Цифра, которая расположена третьей по порядку – это число нулей. Рассмотрим это на примере 555 – это 5500000 пикофарад. В том случае, если емкость изделия является меньше, чем один пикофарад, то с самого начала обозначается цифра ноль.

Есть также и трехзначный вид кодировки. Такой тип нанесения применяется исключительно к деталям, которые являются высокоточными.

Цветовая маркировка импортных конденсаторов

Обозначение наименований на таком предмете, как конденсатор, имеет такой же принцип производства, что и на резисторах. Первые полосы на двух рядах обозначают емкость данного устройства в тех же измерительных единицах. Третья полоса имеет обозначение о количестве непосредственных нулей. Но при этом полностью отсутствуют синий окрас, вместо него применяют голубой.

Важно знать, что если цвета идут одинаковые подряд, то между ними целесообразно осуществить промежутки, чтобы было четко понятно. Ведь в другом случае эти полосы будут сливаться в одну

Обозначение конденсатора на схемах

В отличие от постоянных резисторов, которые в большинстве своем похожи на бочонок с двумя выводами, постоянные конденсаторы бывают самых разных форм и размеров. Но разделить их можно на две группы, – полярные и неполярные. Разница в том, что у полярного конденсатора есть плюс и минус и подключать в схему его нужно с учетом полярности.

А у неполярного конденсатора выводы равнозначны. На рисунке 1 показаны обозначения конденсаторов, А – неполярный, Б – полярный. В -переменный, Г – подстроечный.

Рис. 1. Обозначение конденсаторов на принципиальных схемах.

Кроме емкости, выраженной, чаще всего в пикофарадах или микрофарадах (иногда и в нанофарадах), другим важным параметром является максимально допустимое напряжение. Если к обкладкам (выводам) конденсатора приложить напряжение выше этой величины может произойти пробой изолятора и конденсатор выйдет из строя.

Если говорят что «конденсатор на 250V», это значит, что на конденсатор нельзя подавать напряжение больше 250V. Меньше -пожалуйста, начиная от нуля. Но больше этой величины, – ни в коем случае!

Таким образом, у конденсатора есть два основных параметра, – емкость, выраженная 8 десятичных долях Фарады (микрофарады, нанофарады, пикофарады), и максимальное напряжение, выраженное в Вольтах.

На схемах значение емкости обычно пишут 8 пикофарадах (р, pF, пФ) и микрофарадах (pF, м, мкФ). 1 мкФ = 1000000 пФ. Но встречаются обозначения и в нанофарадах (nF, п) обычно на зарубежных схемах. 1nF = 1000pF. Бывает что на схемах буква, обозначающая кратную приставку используется как децимальная запятая, например, 1500 р = 1,5n = 1N5 или 1n5.

На многих схемах зарубежной аппаратуры встречается замена греческой буквы «р» на латинскую «и». То есть, 10 микрофарад у них будет так: «10uF». Возможно, это связано с отсутствием греческого шрифта в программе с помощью которой нарисована схема.

Основные параметры танталовых конденсаторов

Для определения безопасного режима работы необходимо рассчитать уровни разрешенных значений тока и напряжения. Для расчетов необходимо знать следующие параметры танталовых конденсаторов, которые отражаются в документации:

• Номинальная емкость. Эти устройства имеют высокую удельную емкость, которая может составлять тысячи микрофарад.
• Номинальное напряжение. Современные модели этих устройств в большинстве рассчитаны на напряжения до 75 В. Причем, для нормальной работы в электрической схеме, деталь нужно использовать при напряжениях, которые меньше номинального. Эксплуатация танталовых конденсаторов при напряжениях, составляющих до 50% от номинального, снижает показатель отказов до 5%.
• Импеданс (полное сопротивление). Содержит индуктивную составляющую, параллельное сопротивление, последовательное эквивалентное сопротивление (ESR).
• Максимальная рассеиваемая мощность. При приложении к танталовому устройству переменного напряжения происходит выработка тепла. Допустимое повышение температуры конденсатора за счет выделяемой мощности устанавливается экспериментально.

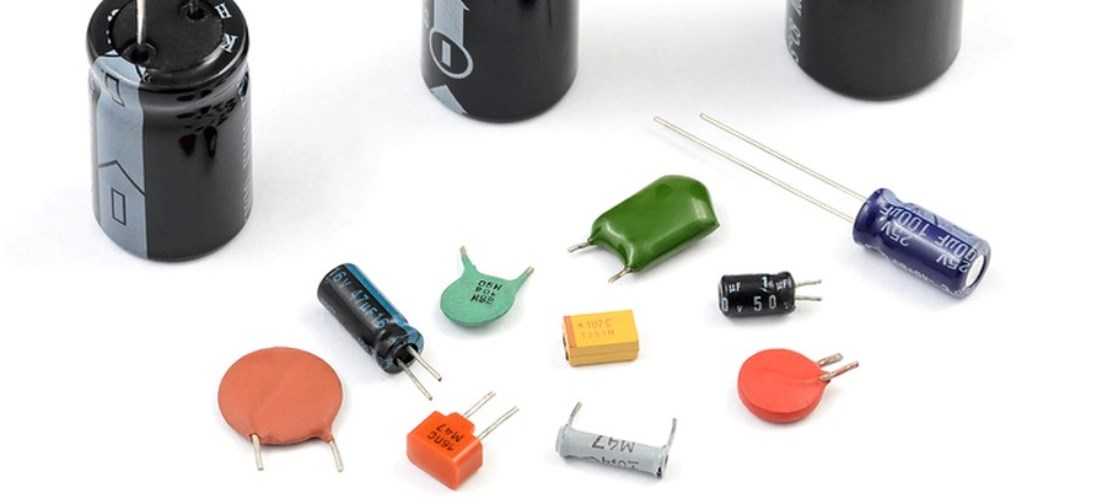

Виды конденсаторов

Конденсатор — это две металлические пластины, разделённые диэлектриком. Различают их по типу диэлектрика, материалу корпуса и способу производства пластин. Есть такие типы конденсаторов:

• Бумажные. Пластины в нём — металлическая фольга, а диэлектрик — специальная бумага. Запаиваются они обычно в металлический корпус, так как прочностью не отличаются. Нормально себя ведут как в низкочастотных цепях, так и в высокочастотных.

• Металлобумажные. Отличаются тем, что на бумагу нанесено металлическое напыление. Они более надёжны, при одинаковых  размерах с бумажными имеют большую ёмкость.

• Электролитические. На металлическую фольгу (тантал или алюминий) наносится оксид, который и выполняет роль диэлектрика. Второй слой диэлектрика — электролит. Он может быть сухим или жидким. Обычно электролитическими называют с жидким электролитом. Электролитические конденсаторы практически всегда поляризованы. И при их подключении, обязательно соблюдать полярность. В противном случае они просто выйдут из строя. Бывают такие подвиды:
  • Хотя конденсаторы с сухим электролитом относятся к тому же типу, их обычно называют танталовыми. Именно с танталом обычно применяют сухой электролит.

  • Алюминиевые электролитические конденсаторы. Это когда на алюминиевую фольгу нанесён триоксид алюминия. Они имеют большую ёмкость при малых размерах, но применяться могут только в низкочастотных схемах. И ещё один недостаток — большой ток утечки.

  • Танталовыми правильно называть конденсаторы из танталовой фольги, в которых диэлектрик — пентоксид тантала. Они так же компактны, как и алюминиевые, но имеют более низкий ток утечки. И ещё — они более прочные механически.

• Твердотельные или полимерные. В них диэлектрик — полимер. Это относительно новый тип конденсаторов. Они более устойчивы к температуре (как высокой, так и к низкой), имеют маленький ток утечки, низкое эквивалентное сопротивление и большой импульсный ток. Ими можно заменять электролитические аналоги, так как они более стабильны.

• Плёночные. Ещё один из новых видов конденсаторов. Между металлическими пластинами проложена плёнка пластика. Это может быть поликарбонат, полиэстер, полипропилен и другие полимеры с диэлектрическими свойствами. Они более прочные механически, выдерживают высокие токи имея при этом очень малые токи утечки, стойки к пробою. Свойства отличные, но они имеют небольшую ёмкость. По совокупности характеристик обычно стоят в резонансных цепях (с возможным скачкообразным увеличением параметров).

• Керамические. На керамическую основу наносится металлизированное напыление. Могут быть однослойными (малой ёмкости) и многослойными. Наиболее компактные конденсаторы, стойкие к механическим воздействиям. Но свойства керамических материалов сильно зависят от температуры, напряжения и частоты. Потому свойства керамических конденсаторов разные и зависят от вида использованной керамики. Для них также введена особая маркировка. Во-первых, потому что имеют малые размеры, а во-вторых, потому что делают из различной керамики и имеют большие отличия в характеристиках.

• Высокочастотные с воздушным диэлектриком. Это специальные конденсаторы, которые радиолюбителям не встречаются.

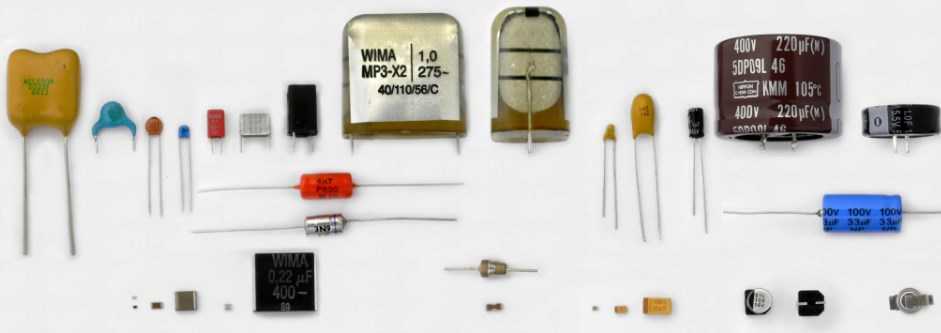

Это все виды конденсаторов, которые можно встретить сейчас в продаже и на платах. Как видите, их немало и выглядят они совсем по-разному. Так как часть проблем с техникой связана с выходом их из строя, то неплохо было бы разбираться в их маркировке. Так уйдёт меньше времени на поиск замены.
