Определение напряжения в цепи электрического тока

Как возникает напряжение

Прежде, чем рассматривать единицы измерения электрического напряжения, необходимо выяснить природу этого явления. В составе атомов любого вещества имеются ядро, несущее «плюсовой» заряд, и быстро обращающиеся вокруг электроны с «минусовым». Поскольку число быстрых частиц идентично количеству протонов ядра, в обычном состоянии атом зарядом не обладает. Но при ликвидации одного или нескольких электронов атом начнет пытаться притянуть недостающие, образуя возле себя положительное поле. Отрицательный полевой потенциал возникает при появлении добавочных электронов.

Когда плюсовой и минусовой потенциалы сталкиваются, между ними возникает двустороннее притяжение. Чем более различаются потенциалы, тем активнее содержащиеся в отрицательно заряженном материале электроны переходят к имеющему обратный знак заряду, и тем, соответственно, больше напряжение электрического поля.

Когда соединяются потенциалы противоположно заряженных проводниковых элементов, появляется электрический ток. Так называется целенаправленное перемещение заряженных частиц, пытающееся ликвидировать потенциальную разность. Чтобы заряды двигались по проводнику, электрополе выполняет работу, характеризуемую напряжением.

Чему равно напряжение.

Напряжение напрямую связано с работой тока, зарядом и сопротивлением. Чтобы измерить напряжение непосредственно в электрической цепи, к ней нужно подключить вольтметр. Он присоединяется к цепи параллельно, в отличие от амперметра, который подключается последовательно. Зажимы измерительного прибора крепятся к тем точкам, между которыми нужно вычислить напряжение. Чтобы он правильно показал значение, нужно включить цепь. На схемах вольтметр обозначается буквой V, обведенной в кружок.

Изображение вольтметра и электрической цепи

Напряжение обозначается латинской , а измеряется в . Оно равно работе, которое совершает поле при перемещении единичного заряда. Формула напряжения тока – это U = A/q, где A – работа тока, q – заряд, а U – само напряжение.

Обратите внимание! В отличие от магнитного поля, где заряды неподвижны, в электрическом поле они находятся в постоянном движении. Электрическое поле

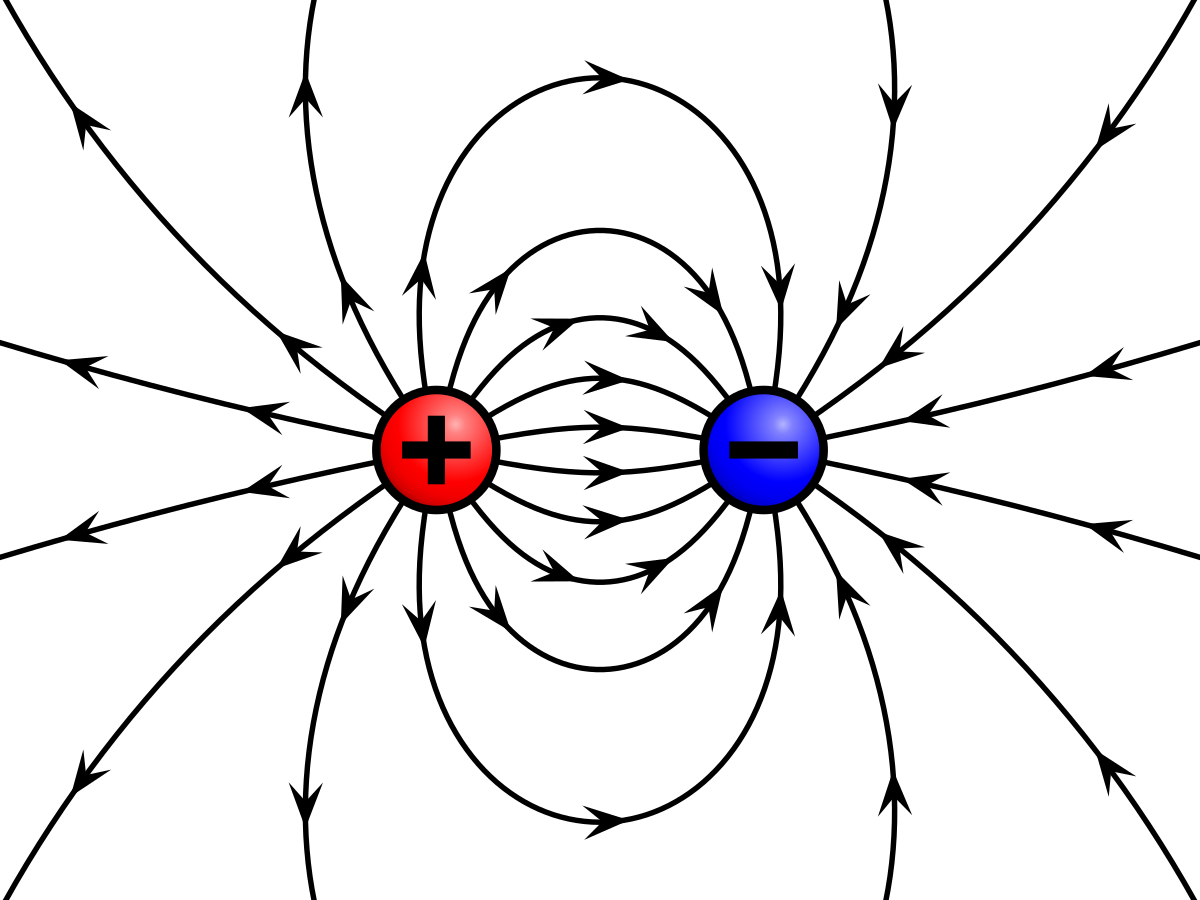

Электрическое поле

Как найти с помощью формулы напряжение

Людей, интересующихся электричеством и физикой, всегда волнует вопрос, как найти напряжения, если известны другие характеристики. Его можно найти через многие формулы: в соответствии с законом Ома, через работу тока, путём сложения всех напряжений в электрической цепи и практическим способом – с помощью вольтметра. Как вычислить показатель с помощью последнего способа было описано выше.

Важно! В цепях с последовательным соединением общее напряжение – сумма значений каждой нагрузки. При параллельном соединении общее напряжение равно значению каждой лампочки, у которых оно также эквивалентно

Измерение напряжения

По каким формулам вычисляется напряжение через работу и сама сила тока, рассказывают на уроках физики, так как эти величины считаются базовыми. Работа тока равна произведению напряжения и заряда: A = U*q. Также, из этой формулы выводится A = U*I*t, так как заряд – произведение силы тока и времени. Из них следует, что U = A/q или U = A/(I*t). Кроме того, одной из основных является формула напряжения, выведенная из закона Ома: U = R/I.

Важно! Определить напряжение можно и через мощность электрического тока. Мощность равна A/t, и, так как A = U*I*t, конечная формула выглядит, как P = (U*I*t)/t

Здесь t сократится, и останется P = U*I, из которой следует, что U = P/I.

Рассмотрим работу электровакуумных приборов.

Напомню, что во время действия электрического тока в обычном проводнике, электрон, покидая своё место, оставляет там «дырку», которая затем заполняется электроном от другого атома, где в свою очередь так же образуется дырка, в последствии заполняемая другим электроном. Весь процесс движения электронов происходит в одну сторону, а движение «дыр», в противоположную. То есть дырка – явление временное, она заполняется всё равно. Заполнение необходимо для сохранения равновесия заряда в атоме.

А теперь рассмотрим работу электровакуумного прибора. Для примера возьмём простейший диод – кенотрон. Электроны в диоде во время действия электрического тока испускаются катодом в направлении анода. Катод покрыт специальными окислами металлов, которые облегчают выход электронов из катода в вакуум (малая работа выхода). Никакого запаса электронов в этой тоненькой пленке нет. Для обеспечения выхода электронов катод сильно разогревают нитью накала. Со временем раскаленная пленка испаряется, оседает на стенках колбы, и эмиссионная способность катода уменьшается. И такой электронно-вакуумный прибор попросту выкидывают. А если прибор дорогой, его восстанавливают. Для его восстановления колбу распаивают, заменяют катод на новый, после чего колбу обратно запаивают.

Электроны в проводнике двигаются «перенося на себе» электрический ток, а катод пополняется электронами от проводника, подключенного к катоду. На замену электронам, покинувшим катод, приходят электроны от источника тока.

Понятие «скорость движения электрического тока» не существует. Со скоростью, близкой к скорости света (300 000 км/с), по проводнику распространяется электрическое поле, под действием которого все электроны начинают движение с малой скоростью, которая приблизительно равна 0,007 мм/с, не забывая ещё и хаотически метаться в тепловом движении.

Электромагнитная индукция. Магнитный поток

Подробности
Просмотров: 449

«Физика – 11 класс»

Электромагнитная индукция

Английский физик Майкл Фарадей был уверен в единой природе электрических и магнитных явлений.
Изменяющееся во времени магнитное поле порождает электрическое поле, а изменяющееся электрическое поле — магнитное.
В 1831 году Фарадей открыл явление электромагнитной индукции, легшее в основу устройства генераторов, превращающих механическую энергию в энергию электрического тока.

Явление электромагнитной индукции

Явление электромагнитной индукции – это возникновении электрического тока в проводящем контуре, который либо покоится в переменном во времени магнитном поле, либо движется в постоянном магнитном поле таким образом, что число линий магнитной индукции, пронизывающих контур, меняется.

Для своих многочисленных опытов Фарадей использовал две катушки, магнит, выключатель, источник постоянного тока и гальванометр.

Электрический ток способен намагнитить кусок железа. Не может ли магнит вызвать появление электрического тока?

В результате опытов Фарадей установил главные особенности явления электромагнитной индукции:
1). индукционный ток возникает в одной из катушек в момент замыкания или размыкания электрической цепи другой катушки, неподвижной относительно первой.

.

Вывод:

В замкнутом проводящем контуре возникает ток при изменении числа линий магнитной индукции, пронизывающих поверхность, ограниченную этим контуром.
И чем быстрее меняется число линий магнитной индукции, тем больше возникающий индукционный ток.

При этом не важно. что является причиной изменения числа линий магнитной индукции

Это может быть и изменение числа линий магнитной индукции, пронизывающих поверхность, ограниченную неподвижным проводящим контуром, вследствие изменения силы тока в соседней катушке,

и изменение числа линий индукции вследствие движения контура в неоднородном магнитном поле, густота линий которого меняется в пространстве, и т.д.

Магнитный поток

Магнитный поток – это характеристика магнитного поля, которая зависит от вектора магнитной индукции во всех точках поверхности, ограниченной плоским замкнутым контуром.

Есть плоский замкнутый проводник (контур), ограничивающий поверхность площадью S и помещенный в однородное магнитное поле.
Нормаль (вектор, модуль которого равен единице) к плоскости проводника составляет угол α с направлением вектора магнитной индукции .

Магнитным потоком Ф (потоком вектора магнитной индукции) через поверхность площадью S называют величину, равную произведению модуля вектора магнитной индукции на площадь S и косинус угла α между векторами и :

Ф = BScos α

гдеВcos α = Вn – проекция вектора магнитной индукции на нормаль к плоскости контура.
Поэтому

Ф = BnS

Магнитный поток тем больше, чем больше Вn и S.

Магнитный поток зависит от ориентации поверхности, которую пронизывает магнитное поле.

Магнитный поток графически можно истолковать как величину, пропорциональную числу линий магнитной индукции, пронизывающих поверхность площадью S.

Единицей магнитного потока является вебер.
Магнитный поток в 1 вебер (1 Вб) создается однородным магнитным полем с индукцией 1 Тл через поверхность площадью 1 м2, расположенную перпендикулярно вектору магнитной индукции.

Следующая страница «Направление индукционного тока. Правило Ленца»

Назад в раздел «Физика – 11 класс, учебник Мякишев, Буховцев, Чаругин»

Электромагнитная индукция. Физика, учебник для 11 класса – Класс!ная физика

Электромагнитная индукция. Магнитный поток —
Направление индукционного тока. Правило Ленца —
Закон электромагнитной индукции —
ЭДС индукции в движущихся проводниках. Электродинамический микрофон —
Вихревое электрическое поле —
Самоиндукция. Индуктивность. Энергия магнитного поля тока —
Электромагнитное поле —
Примеры решения задач —
Краткие итоги главы

Что такое напряжение в сети электричества.

Напряжение – это физическая величина, которая характеризует электрическое поле. Иными словами, оно показывает, какую работу оно совершает при перемещении одного положительного заряда на определённое расстояние.

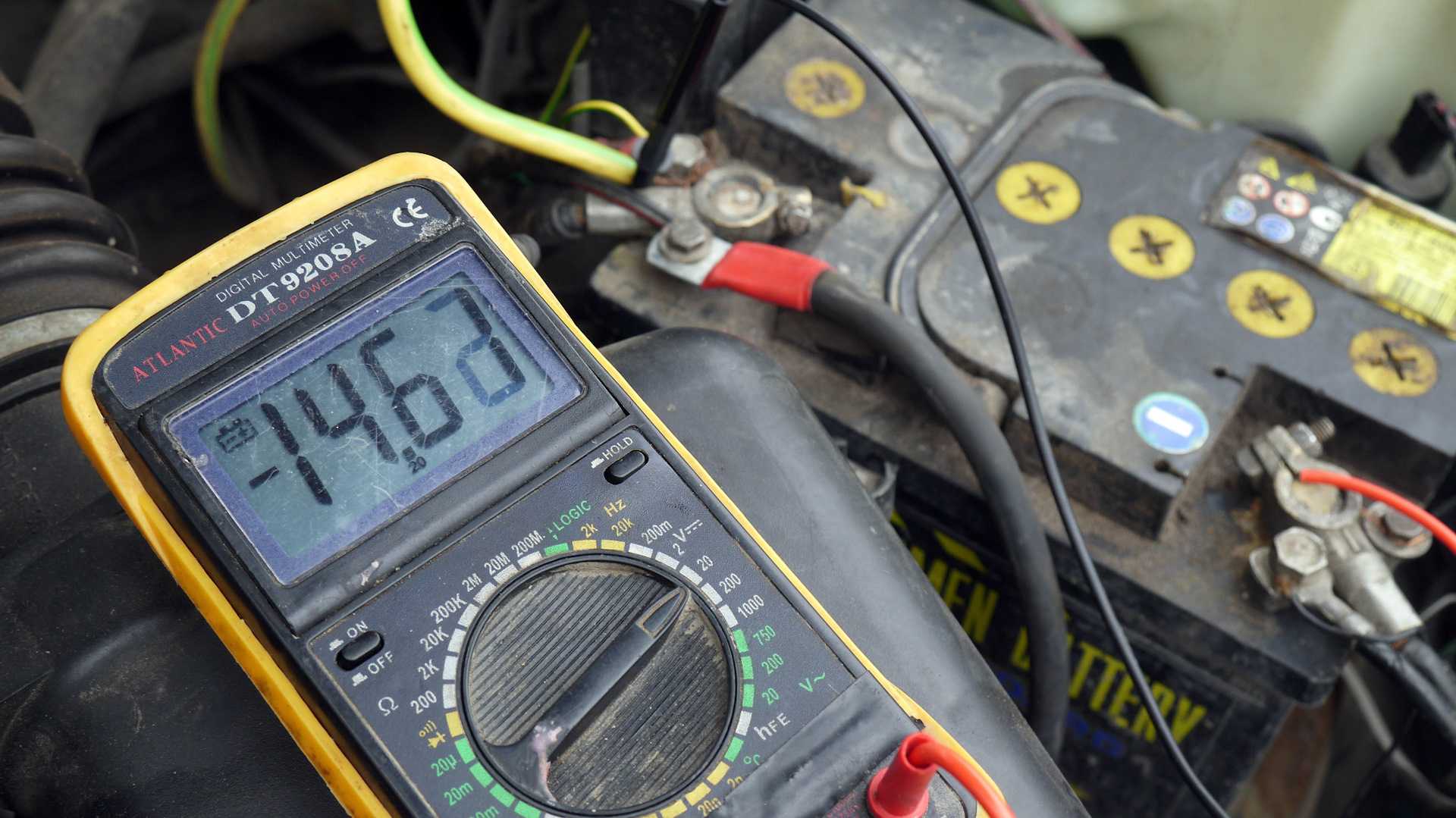

Показатель напряжения на вольтметре

За единицу напряжения в международной системе принимается такой показатель на концах проводника, при котором заряд в 1 Кл совершает работу в 1 Дж для перемещения его по этому проводнику. Общепринятой единицей измерения напряжения считается 1 В – Вольт.

Важно! Работа измеряется в Джоулях, заряды в Кулонах, а напряжение в Вольтах, следовательно, 1 Вольт равняется 1 Джоулю, деленному на 1 Кулон

Физика8 класс

§ 39. Электрическое напряжение

Мы знаем, что электрический ток — это упорядоченное движение заряженных частиц, которое создаётся электрическим полем, а оно при этом совершает работу. Работу сил электрического поля, создающего электрический ток, называют работой тока. В процессе такой работы энергия электрического поля превращается в другой вид энергии — механическую, внутреннюю и др.

От чего же зависит работа тока? Можно с уверенностью сказать, что она зависит от силы тока, т. е. от электрического заряда, протекающего по цепи в 1 с. В этом мы убедились, знакомясь с различными действиями тока (см. § 35). Например, пропуская ток по железной или никелиновой проволоке, мы видели, что чем больше была сила тока, тем выше становилась температура проволоки, т. е. сильнее было тепловое действие тока.

Но не только от одной силы тока зависит работа тока. Она зависит ещё и от другой величины, которую называют электрическим напряжением или просто напряжением.

Напряжение — это физическая величина, характеризующая электрическое поле. Оно обозначается буквой U

Чтобы ознакомиться с этой очень важной физической величиной, обратимся к опыту

На рисунке 64 изображена электрическая цепь, в которую включена лампочка от карманного фонарика. Источником тока здесь служит батарейка. На рисунке 64, б показана другая цепь, в неё включена лампа, используемая для освещения помещений. Источником тока в этой цепи является городская осветительная сеть. Амперметры, включённые в указанные цепи, показывают одинаковую силу тока в обеих цепях. Однако лампа, включённая в городскую сеть, даёт гораздо больше света и тепла, чем лампочка от карманного фонаря. Объясняется это тем, что при одинаковой силе тока работа тока на этих участках цепи при перемещении электрического заряда, равного 1 Кл, различна. Эта работа тока и определяет новую физическую величину, называемую электрическим напряжением.

Рис. 64. Различное свечение ламп при одной и той же силе тока:
а — источник тока — батарейка; б — источник тока — городская сеть

Напряжение, которое создаёт батарейка, значительно меньше напряжения городской сети. Именно поэтому при одной и той же силе тока лампочка, включённая в цепь батарейки, даёт меньше света и тепла.

Напряжение показывает, какую работу совершает электрическое поле при перемещении единичного положительного заряда из одной точки в другую.

Зная работу тока А на данном участке цепи и весь электрический заряд q, прошедший по этому участку, можно определить напряжение U, т. е. работу тока при перемещении единичного электрического заряда:

U = A / q

Следовательно, напряжение равно отношению работы тока на данном участке к электрическому заряду, прошедшему по этому участку.

Из предыдущей формулы можно определить:

A = Uq, q = A / U.

Электрический ток подобен течению воды в реках и водопадах, т. е. течению воды с более высокого уровня на более низкий. Здесь электрический заряд (количество электричества) соответствует массе воды, протекающей через сечение реки, а напряжение — разности уровней, напору воды в реке. Работа, которую совершает вода, падая, например, с плотины, зависит от массы воды и высоты её падения. Работа тока зависит от электрического заряда, протекающего через сечение проводника, и от напряжения на этом проводнике. Чем больше разность уровней воды, тем большую работу совершает вода при своём падении; чем больше напряжение на участке цепи, тем больше работа тока. В озёрах и прудах уровень воды всюду одинаков, и там вода не течёт; если в электрической цепи нет напряжения, то в ней нет и электрического тока.

Вопросы

  1. Опишите опыт, который доказывает, что работа тока зависит не только от силы тока, но и от напряжения.
  2. Что такое электрическое напряжение?
  3. Как можно определить его через работу тока и электрический заряд?

Определение величины напряжения

Выполняя электромонтажные работы, специалист сталкивается с разными типами напряжения. Например, розетки в квартирах и частных домах являются источниками переменного напряжения. Оно может быть понижено или повышено трансформатором, выпрямлено специальным устройством. Измерение напряжения трения производят в лабораторных условиях электрохимическим методом. Мастеру нужно знать об особенностях измерения разных видов напряжения.

Постоянное напряжение

Его можно измерить, используя магнитоэлектрические устройства. Сейчас в продаже можно найти высокоточные приборы, оснащенные цифровым дисплеем. Проще всего непосредственно подключить устройство к участку, на котором нужно провести измерения. При этом необходимо соблюдать следующие правила:

  1. Предельное значение должно превышать предполагаемый максимум. В случае, когда измерительные работы выполняются без знания этого параметра, полагается установить максимальный предел и постепенно снижать его.
  2. Учитывать полярность подсоединения. В противном случае у стрелочного прибора указатель наклонится в противоположную сторону, у цифрового – на экране высветится отрицательное число.

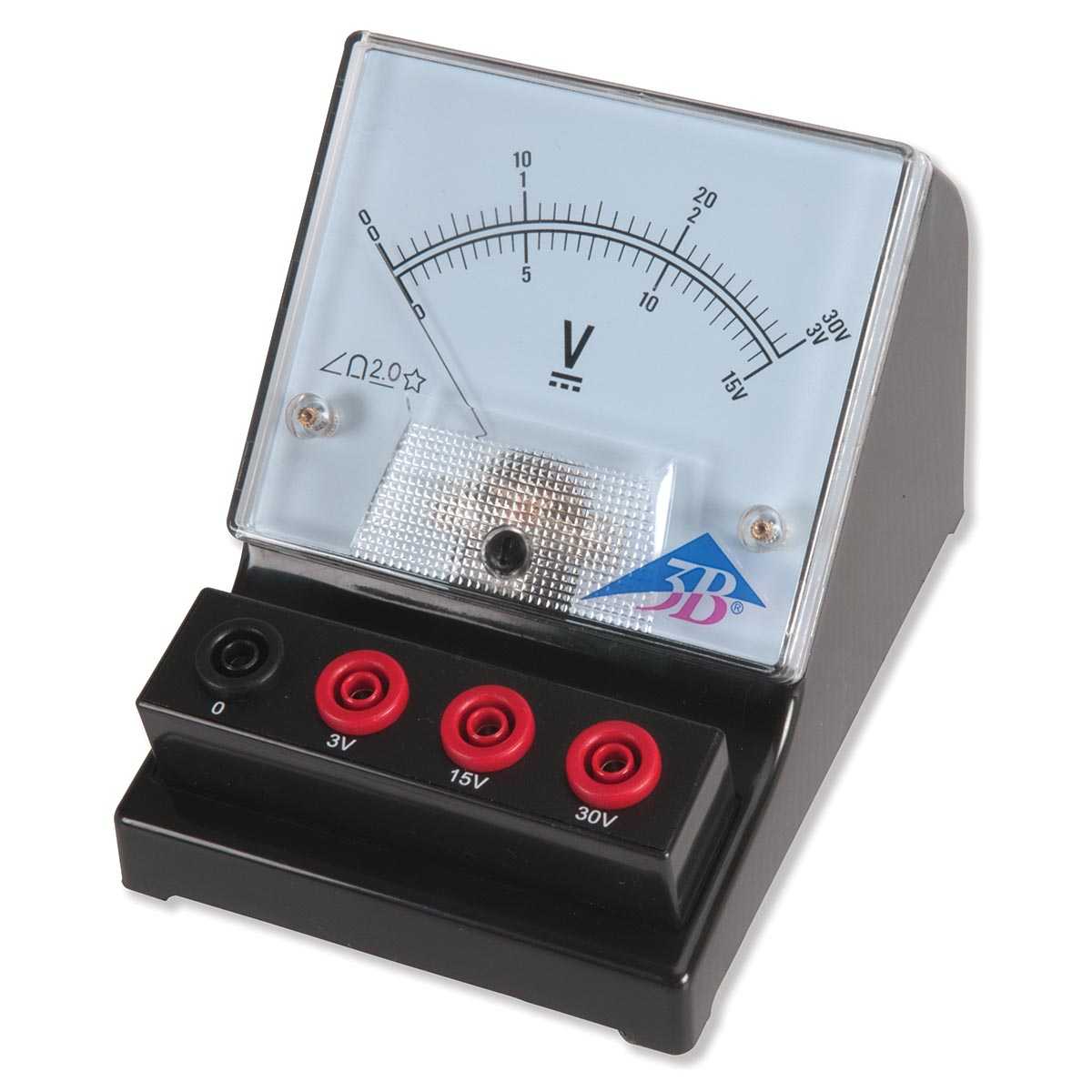

Лабораторный вольтметр

Переменное напряжение

В этом случае в ход идут измерительные приборы разных видов, за исключением магнитоэлектрических. Работают с такими аппаратами только посредством подключения к выходу выпрямителя.

Различные используемые величины

В СИ работа выражается в джоулях на кулон, где 1 вольт = 1 джоуль за 1 кулон. Официальное определение СИ для вольта использует мощность и ток, где 1 вольт = 1 ватт (мощности) на 1 ампер (тока). Это определение эквивалентно более часто используемому «джоулю на кулон». Напряжение или разность электрических потенциалов обозначается символически DV, но чаще просто как V, например, в контексте Ома или Правилах Кирхгофа.

Различия электрического потенциала между точками могут быть вызваны зарядом, током через магнитное поле или некоторой комбинацией этих трех составляющих.

Вольтметр может быть использован для измерения напряжения (или разности потенциалов) между двумя точками в системе; часто в качестве одного объекта используется общий опорный потенциал, такой как заземление системы. Напряжение может представлять собой либо источник энергии (электродвижущая сила) либо потерянную, использованную или накопленную (падение потенциала) энергию.

Существует несколько полезных способов узнать какая формула напряжения в конкретном случае необходима.

Грубо говоря, сила определяется так, что отрицательно заряженные объекты притягиваются к более высоким напряжениям, а положительно – к более низким. Поэтому обычный ток в проводе или резисторе всегда течет от меньшего к большему.

Исторически формула закона напряжения упоминалась с использованием такого термина, как давление. Даже сегодня «натяжение» все еще применяется в таком контексте, например, в термине «высокое напряжение», которое обычно употребляется в электронике на основе термоэлектронных клапанов (вакуумных трубок).

В чем измеряется

Как обозначается напряжение в технической документации и на графических схемах? Единица измерения напряжения именуется вольт (В) по фамилии итальянского физика А. Вольта. Один вольт можно описать как потенциальную разницу двух точек поля, в котором с целью перемещения однокулонного заряда совершается работа в 1 джоуль.

Условное обозначение напряжения на схемах имеет вид заглавной латинской буквы V – символа единицы напряжения, заключенной в круг. Иногда вместо круга используется схематичное изображение измерительного прибора – вольтметра, идентифицируемое по литере V.

Важно! Если в некоторой сети имеется напряжение 220 В, это значит, что ее электрополе может затратить 220 джоулей с целью перемещения заряженных частиц через нагрузку и цепь. Для электрических приборов номинальное напряжение полагается обозначить в паспорте

Иногда оно указывается и в составе маркировки на передней панели корпуса (например, у счетчиков электроэнергии).

Пример с обычной водой

Существуют вещества, которые можно отнести одновременно к проводникам и изоляторам. Самый простой пример – обыкновенная вода. Дистиллированная вода является хорошим изолятором, но наличие в ней практически любых примесей делает ее проводником. Особенно это относится к солям различных металлов. При растворении в воде соли диссоциируются на ионы, их наличие – прямой повод для возникновения тока. Чем больше концентрация солей, тем меньшим сопротивлением будет обладать вода.

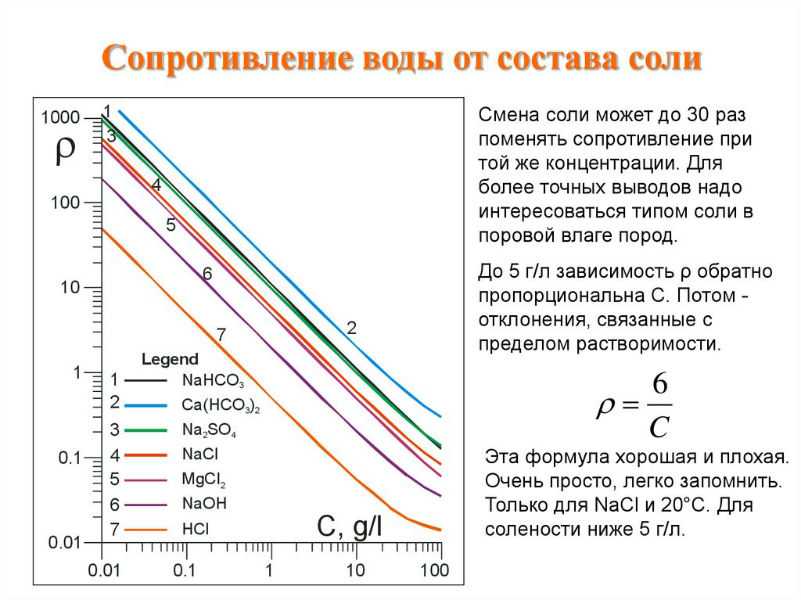

Зависимость сопротивления воды от содержания солей

Для наглядности можно взять дистиллированную воду для приготовления электролита для автомобильных аккумуляторных батарей.  Опустив щупы омметра в воду, можно увидеть, что его показания велики. Добавление всего нескольких кристаллов поваренной соли через некоторое время вызывает резкое уменьшение сопротивления, которое будет тем меньше, чем больше соли перейдет в раствор.

Единицы измерения в формуле

В формуле, определяющей напряжение, значением СИ является вольт. Таким образом, что 1В = 1 джоуль/кулон. Вольт назван в честь итальянского физика Алессандро Вольта, который изобрел химическую батарею.

Это означает, что в формуле напряжения в физике один кулон заряда получит один джоуль потенциальной энергии, когда он будет перемещен между двумя точками, где разность электрических потенциалов составляет один вольт. При напряжении 12, один кулон заряда получит 12 джоулей потенциальной энергии.

Батарея на шесть вольт имеет потенциал для одного кулона заряда, чтобы получить шесть джоулей потенциальной энергии между двумя местоположениями. Батарея на девять вольт имеет потенциал для одного кулона заряда, чтобы получить девять джоулей потенциальной энергии.
