Постоянный резистор. номиналы и цветовая маркировка резисторов

Что такое ряд номиналов?

Данное понятие устанавливает определенную закономерность чередования значений для любых радиодеталей, включая и резисторы. Впервые существующий стандарт был утвержден еще в 1948году и получил обозначение латинской буквой E, означающей EIA в расшифровке Electronic Industries Alliance. Следом за буквой E указывается цифра, обозначающая конкретную линейку значений, она же показывает число доступных в этом ряду номиналов. К примеру, E6 разбивает номинальные мощности, емкости или сопротивления в пределах от 0 до 10 на шесть единиц, если сравнить с E96, то в нем этих единиц окажется уже 96.

С математической точки зрения, номинальные величины представляют собой логарифмическую функцию, поэтому шаг изменения номинальных сопротивлений можно определить по формуле:

где n – это порядковый номер конкретного члена, а N – это номер ряда.

Чтобы подобрать из предложенных линеек данных нужную модель, установленное значение, к примеру, у E12 – это 1… 1,2 … 1,5 … и т.д. и умножается на десятичный множитель – 10, 100, 1000 и т.д. до достижения желаемой величины. Всего выделяют семь стандартных номиналов, правда, первый из них сегодня уже не выпускают, но встретить в старых устройствах его вы еще можете. Далее рассмотрим особенности каждого из ряда номиналов деталей.

Ряд Е12

В сравнении с предыдущим, будет иметь уже не шесть, а двенадцать вариантов номиналов для электронных компонентов от 1 до 8,2. Значение номинальных данных имеет пропорциональное увеличение.

По своим характеристикам ряды Е12 отличаются следующими данными:

  • допустимая погрешность катушек индуктивности или резисторов составляет не больше 10%;
  • если у резистора имеется цветная маркировка, то полоска, указывающая на возможное отклонение от заявленного сопротивления должна иметь серый или серебристый цвет;
  • их сфера применения охватывает сферу подстроечных и переменных резисторов, также используется для некоторых бытовых приборов.

Номинальные ряды E6, E12 и E24[ | ]

Название ряда указывает общее число элементов в нём, то есть ряд E24 содержит 24 числа в интервале от 1 до 10, E12 — 12 чисел и т. д.

Каждый ряд соответствует определённому допуску в номиналах деталей. Так, детали из ряда E6 имеют допустимое отклонение от номинала ±20 %, из ряда E12 — ±10 %, из ряда E24 — ±5 %. Собственно, ряды устроены таким образом, что следующее значение отличается от предыдущего чуть меньше, чем на двойной допуск.

Значения номиналов для некоторых рядов приведены в таблице:Номинальные ряды E3, E6, E12, E24

E3 ±30% E6 ±20% E12 ±10% E24 ±5%
1,0 1,0 1,0 1,0
1,1
1,2 1,2
1,3
1,5 1,5 1,5
1,6
1,8 1,8
2,0
2,2 2,2 2,2 2,2
2,4
2,7 2,7
3,0
3,3 3,3 3,3
3,6
3,9 3,9
4,3
4,7 4,7 4,7 4,7
5,1
5,6 5,6
6,2
6,8 6,8 6,8
7,5
8,2 8,2
9,1

Видно, что ряд E12 получается вычёркиванием из ряда E24 каждого второго номинала, аналогично, E6 получается вычёркиванием из E12 каждого второго номинала.

Маркировка SMD резисторов

В современной электронике один из ключевых факторов при разработке устройства – его миниатюризация. Этим вызвано создание безвыводных элементов. SMD-компоненты отличаются малыми размерами, за счет их безвыводной конструкции. Пусть вас не смущает такой способ монтажа, он используется в большей части современной электроники и отличается хорошей надежностью. К тому же это упрощает конструкцию многослойной печатной платы. Дословная расшифровка с переводом обозначает «устройство для поверхностного монтажа», они и монтируются на поверхность печатной платы. Из-за миниатюрных размеров возникают трудности с обозначением их номинала и характеристик на корпусе, поэтому идут на компромисс и используют методы маркировки по цифрам, с буквами или используя кодовую систему. Давайте разберемся, как маркируются SMD резисторы.

Если на SMD-резисторе нанесено 3 цифры тогда расшифровка производится следующим образом: XYZ, где X и Y – это первые две цифры номинала, а Z количество нолей. Рассмотрим на примере.

Возможно обозначение 4-мя цифрами, тогда всё таким же образом, только первые три цифры, это сотни, десятки и единицы, а последняя – нули.

Если в маркировку введены буквы, то расшифровка подобна отечественным резисторам МЛТ.

И целые отделяются от дробных значений.

Другое дело, когда используется буквенно-цифровая кодировка, такие резисторы приходится расшифровывать по таблицам.

При этом буквой обозначается множитель. В таблице, что приведена ниже, они обведены красным цветом.

Исходя из таблицы, шифр 01C значит:

  • 01 = 100 Ом;
  • C – множитель 102, это 100;
  • 100*100 = 10000 Ом или 10 кОм.

Такой вариант обозначений называется EIA-96.

Информация, которая содержится в символьной или цветовой кодировке поможет вам построить схемы с высокой точностью и использовать элементы с соответствующими номиналами и допусками. Правильное понимание обозначений не избавит вас от необходимости измерения сопротивлений. Все равно лучше проверить его повторно, ведь элемент может быть неисправен. Проверку можно сделать специальным омметром или мультиметром. Надеемся, предоставленная информация о том, какая бывает маркировка резисторов и как она расшифровывается, была для вас полезной и интересной!

Похожие материалы:

  • Как проверить резистор в домашних условиях
  • Цветовая маркировка проводов
  • Как определить емкость конденсатора
  • Как правильно выпаивать радиодетали из плат

Ряд Е48

Количество вариантов сопротивления электрическому току еще в два раза превосходит Е24, начиная с него, номиналы разделяются не только десятыми, но уже и сотыми долями. Отличительной особенностью этого и последующих рядов является их высокая точность, а именно, Е48 может отклоняться от заявленных данных всего на 2%.

Для обозначения ряда Е48 из цветных полос наносится красного цвета, в работе бытовых приборов подобное отклонение совершенно незаметно, так как обычные колебания напряжения в электрической цепи оказывают куда более существенное влияние. Поэтому их использование в моделировании имеет узконаправленную специфику и принадлежит к точным элементам.

Номинальные ряды с большим числом элементов

Ряд E48 соответствует относительной точности ±2 %, E96 — ±1 %, E192 — ±0,5 %. Хотя элементы этих рядов образуют строгую геометрическую прогрессию со знаменателями 10 1/48 ≈ 1,04914, 10 1/96 ≈ 1,024275, 10 1/192 ≈ 1,01206483 и легко могут быть вычислены на калькуляторе, тем не менее для удобства приведём и эти ряды.

Номинальные ряды E48, E96, E192

E48

E96

E192

E48

E96

E192

E48

E96

E192

E48

E96

E192

E48

E96

E192

E48

E96

E192

1,00

1,00

1,00

1,47

1,47

1,47

2,15

2,15

2,15

3,16

3,16

3,16

4,64

4,64

4,64

6,81

6,81

6,81

1,01

1,49

2,18

3,20

4,70

6,90

1,02

1,02

1,50

1,50

2,21

2,21

3,24

3,24

4,75

4,75

6,98

6,98

1,04

1,52

2,23

3,28

4,81

7,06

1,05

1,05

1,05

1,54

1,54

1,54

2,26

2,26

2,26

3,32

3,32

3,32

4,87

4,87

4,87

7,15

7,15

7,15

1,06

1,56

2,29

3,36

4,93

7,23

1,07

1,07

1,58

1,58

2,32

2,32

3,40

3,40

4,99

4,99

7,32

7,32

1,09

1,60

2,34

3,44

5,05

7,41

1,10

1,10

1,10

1,62

1,62

1,62

2,37

2,37

2,37

3,48

3,48

3,48

5,11

5,11

5,11

7,50

7,50

7,50

1,11

1,64

2,40

3,52

5,17

7,59

1,13

1,13

1,65

1,65

2,43

2,43

3,57

3,57

5,23

5,23

7,68

7,68

1,14

1,67

2,46

3,61

5,30

7,77

1,15

1,15

1,15

1,69

1,69

1,69

2,49

2,49

2,49

3,65

3,65

3,65

5,36

5,36

5,36

7,87

7,87

7,87

1,17

1,72

2,52

3,70

5,42

7,96

1,18

1,18

1,74

1,74

2,55

2,55

3,74

3,74

5,49

5,49

8,06

8,06

1,20

1,76

2,58

3,79

5,56

8,16

1,21

1,21

1,21

1,78

1,78

1,78

2,61

2,61

2,61

3,83

3,83

3,83

5,62

5,62

5,62

8,25

8,25

8,25

1,23

1,80

2,64

3,88

5,69

8,35

1,24

1,24

1,82

1,82

2,67

2,67

3,92

3,92

5,76

5,76

8,45

8,45

1,26

1,84

2,71

3,97

5,83

8,56

1,27

1,27

1,27

1,87

1,87

1,87

2,74

2,74

2,74

4,02

4,02

4,02

5,90

5,90

5,90

8,66

8,66

8,66

1,29

1,89

2,77

4,07

5,97

8,76

1,30

1,30

1,91

1,91

2,80

2,80

4,12

4,12

6,04

6,04

8,87

8,87

1,32

1,93

2,84

4,17

6,12

8,98

1,33

1,33

1,33

1,96

1,96

1,96

2,87

2,87

2,87

4,22

4,22

4,22

6,19

6,19

6,19

9,09

9,09

9,09

1,35

1,98

2,91

4,27

6,26

9,19

1,37

1,37

2,00

2,00

2,94

2,94

4,32

4,32

6,34

6,34

9,31

9,31

1,38

2,03

2,98

4,37

6,42

9,42

1,40

1,40

1,40

2,05

2,05

2,05

3,01

3,01

3,01

4,42

4,42

4,42

6,49

6,49

6,49

9,53

9,53

9,53

1,42

2,08

3,05

4,48

6,57

9,65

1,43

1,43

2,10

2,10

3,09

3,09

4,53

4,53

6,65

6,65

9,76

9,76

1,45

2,13

3,12

4,59

6,73

9,88

В 1952 году IEC (IEC — международная электротехническая комиссия) утвердила стандартные значения для резисторов, называемые номинальный ряд резисторов.

История создание номинального ряда резисторов началась в первые годы прошлого века, в то время когда большинство были углеродно-графитовыми с относительно большими производственными допусками.

Идея создания номинального ряда довольно простая — установить стандартные значения для резисторов на основе допусков, с которыми они могут быть изготовлены.

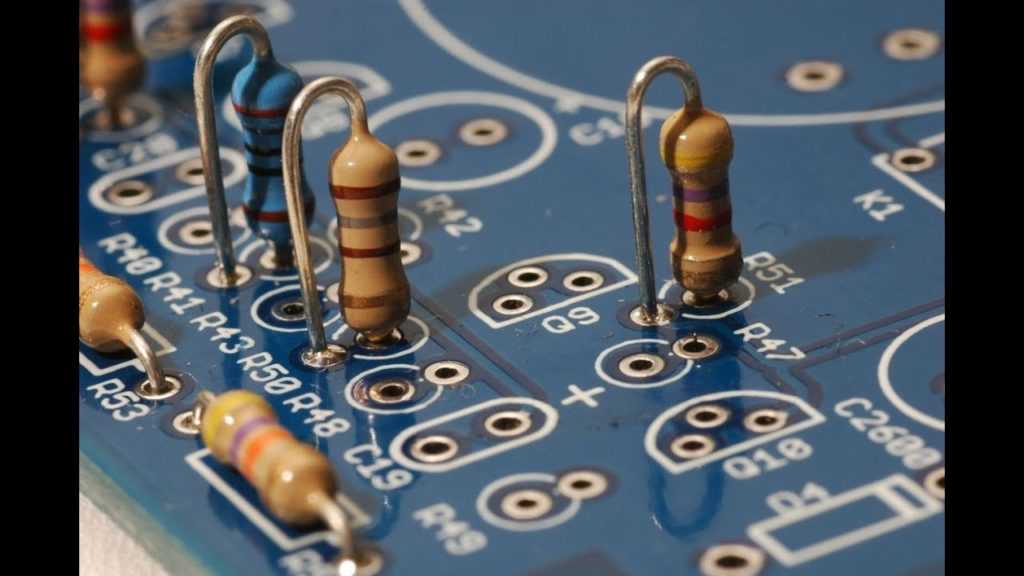

Цветовая маркировка резисторов

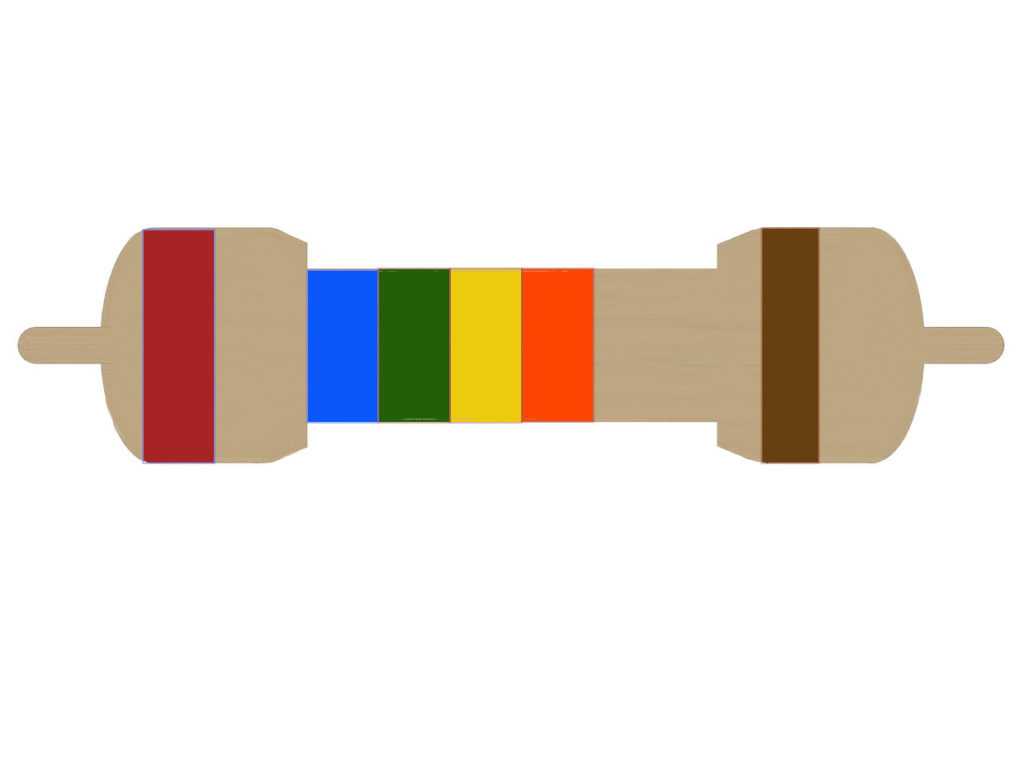

Зачастую резисторы — очень небольшие по размерам элементы, на которые не нанесешь какие-либо надписи. Поэтому, наверное, изобрели цветовую маркировку. Ну, и еще, как вариант объяснения — цвета интернациональны. Так что нет необходимости думать о стране-производителе и держать в уме особенности. Если разберетесь в принципе, эта маркировка резисторов тоже не будет вас ставить в тупик.

Цветовая маркировка резисторов: количество полосок и значение их местоположения

Давайте разбираться что значат цветные полоски на корпусе резистора. Полосок может быть три, четыре, пять или шесть. Первые две-три  — это значимые данные, то есть под цветами закодированы цифры. Именно по ним определяют номинал. После них идет полоска, по которой определяют множитель. Далее часто (но не всегда) следует разрыв — значительно большее расстояние чем было между кольцами до этого. Нанесенные после этого пустого промежутка полосы — это допуск и температурный коэффициент. Причем температурный коэффициент есть только при шестиэлементной цветовой кодировке, так как таким «широким» кодом шифруются только высокоточные элементы. В остальных он просто не указан. Вот и вся цветовая маркировка резисторов.

Чтобы определить номинал сопротивления, надо знать какая цифра соответствует каждому цвету. Если это значащие цифры, соответствие одинаковое. Оно представлено в таблице.

Что обозначают цветные кольца на резисторе

Отдельно только надо запомнить значение множителя и допуска, а также температурного коэффициента

Но два последних пункта, как правило, принимаются во внимание не всегда, так что достаточно запомнить только два столбца таблицы выше

Примеры чтения цветовых кодов на резисторах

Для примера возьмем несколько резисторов с цветной маркировкой.

Пример 1.  На первом рисунке (см. ниже) — пять полосок, одна из них нанесена через отступ — это точно допуск. Цвет этого кольца — красный, что соответствует погрешности 1% от номинального значения. Рассматриваем остальные полосы — это значимые цифры и множитель. Смотрим по таблице:

  • первая — красная — 2
  • вторая — черная — 0
  • третья — черная — 0
  • четвертая — коричневая — множитель 10 Ом.

Итого получаем: 200 надо умножить на 10 Ом. Получается 2000 Ом или 2 кОм. Допуск определили раньше и он равен 2%.

Как расшифровывать полоски на резисторах

Пример 2. Вторая картинка содержит шесть полос. Первые четыре — это про номинал и множитель, пятая — допуск и шестая — температурный коэффициент сопротивления (насколько изменяется сопротивление при нагреве).

Разбираемся с номиналом:

  • первая — коричневая — 1;
  • вторая — черная — 0;
  • третья — черная — 0;
  • множитель — красная 100 Ом;

Получаем что 100 надо умножить на 100 Ом. Итого: 100*100 Ом = 10 000 Ом или 10 кОм.

Пример 3. Сразу приступим к определению номинала.

  • первая — красная — 2;
  • вторая — черная — 0;
  • третья — красная — множитель — 100 Ом.

Почему третью цифру определили как множитель? Потому что в маркировке две последние цифры (если их меньше шести) это множитель и допуск. В таком случае получаем: 20 * 100 Ом = 2000 Ом или 2 кОм. Допустимые отклонения номинала — желтая — 0,2%.

Еще два примера

Пример 4. Всего три полоски на резисторе. Так маркируются резисторы с возможными отклонениями от номинала до 20%. Все три полосы — на расшифровку номинала. Первые две — цифры, третья — множитель.

  • первая — красная — 2;
  • вторая — черная — 0;
  • третья — множитель — коричневая — 10 Ом.

Итого получаем номинал: 20 * 10 Ом = 200 Ом с допустимым отклонением 20%.

Цветовая маркировка на корпусе резисторов

Цветовую маркировку, когда она появилась, я пытался запомнить и даже вызубрить – но ничего хорошего из этого не получалось, все равно путался, и номинал резистора приходилось определять тестером. Сейчас уже не помню когда, но в одном журнале мне попалась статья как все это дело можно избежать. Там рассказывалось про шпаргалку, сделанную в виде резистора, только вместо цветных полос стоят колесики, на которых написаны цвета участвующие в обозначении номинала резисторов. Давайте просто рассмотрим пример изображенный на фотографии. Допустим, у нас есть резистор с такими цветами: зеленый – синий – красный. Нам надо определить его номинал:

Первым колесиком выбираете цвет первой полоски (зеленый), вторым колесиком – цвет второй полоски (синий), и третьим колесиком цвет третьей полоски (красный) – это у нас будет множитель. Теперь полученную цифру в первых двух окнах, а у нас получилось 56, умножаем на множитель, полученный в третьем окошке – это десять в квадрате или 100. В итоге получилось 5600 Ом или 5,6 кОм. Как видите в употреблении шпаргалка очень простая.

Цветная маркировка отечественных резисторов

Конечный результат всегда будет в Омах, но его не сложно перевести в килоомы или мегаомы:

1000 Ом – это 1 кОм; 10000 Ом – это 10 кОм; 100000 Ом – это 100 кОм; 1000 кОм – это 1 мегаом или 1000000 Ом; 10 М – это 10000 кОм или 10000000 Ом.

Для ее изготовления, я использовал картон, но Вы можете использовать любой другой материал легко поддающийся обработке. Если будете использовать картон, то для прочности его желательно склеить в два слоя. Чертеж рисовать не стал, а все размеры указал прямо на шпаргалке, потому что мне так проще, а Вам понятнее. Размеры указаны в миллиметрах.

Следующим этапом нам надо сделать три колесика. Первые два будут одинаковые, и на них наносятся цвета полосок и цифры, соответствующие каждому цвету. Колесико надо разделить на десять равных частей, и если Вы посмотрите на правое, то здесь видно, что, например, коричневому цвету соответствует единица, а черному — ноль.

Последовательность такая:

  • Черный – 0;
  • Коричневый – 1;
  • Красный – 2;
  • Оранжевый – 3;
  • Желтый – 4;
  • Зеленый – 5;
  • Синий – 6;
  • Фиолетовый – 7;
  • Серый – 8;
  • Белый – 9.

Резистор с маркировкой

Здесь последовательность такая:

  • Черный – 1;
  • Коричневый – 10;
  • Красный – 10 в степени 2 (100);
  • Оранжевый – 10 в степени 3 (1000);
  • Желтый – 10 в степени 4 (10000);
  • Зеленый – 10 в степени 5 (100000);
  • Синий – 10 в степени 6 (1000000); Фиолетовый – 10 в степени 7 (10000000);
  • Серый – 10 в степени 8 (100000000);
  • Белый – 10 в степени 9 (1000000000);
  • Золотистый – 10 в степени -1 (0.1);
  • Серебряный – 10 в степени -2 (0.01).

Колесики крепите болтами диаметром 3мм. В любом случае, если ничего не получится, сопротивление резистора можно всегда измерить мультиметром. Если возникнут сомнения в определении полосы первого числа, ориентируйтесь по полосе допуска, которая находится с правой стороны резистора. Как правило, основная масса резисторов идет с допуском пять и десять процентов, а это золотистый и серебряный цвета.

Резистор на схеме

Номиналы резисторов. Таблица, онлайн калькулятор

  • В 1952 году IEC (IEC — международная электротехническая комиссия) утвердила стандартные значения для резисторов, называемый номинальный ряд резисторов.
  • История создание номинального ряда резисторов началась в первые годы прошлого века, в то время когда большинство резисторов были углеродно-графитовыми с относительно большими производственными допусками (отклонениями).
  • Идея создания номинального ряда довольно простая — установить стандартные значения для резисторов на основе допусков, с которыми они могут быть изготовлены.

Номиналы резисторов

Рассмотрим это на простом примере. Допустим, есть группа резисторов имеющих 10% отклонение от номинала (как в большую, так и в меньшую сторону).

Предположим, что первое предпочтительное значение должно быть равно 100 Ом. Следовательно, не имеет смысла изготавливать резистор, например на 105 Ом, так как резистор с сопротивлением 105 Ом падает в 10% диапазон допуска резистор на 100 Ом (90…110 Ом).

Поэтому следующее рациональное значение сопротивления должно быть в районе 120 Ом, поскольку резисторы на 100 Ом с допуском 10% имеют значение где-то между 90 Ом и 110 Ом, резистор 120 Ом имеет значение в диапазоне между 108 и 132 Ом, перекрывая тем самым диапазон между 100 и 120 Ом.


Цифровой мультиметр AN8009

Большой ЖК-дисплей с подсветкой, 9999 отсчетов, измерение TrueRMS…


Мультиметр — RICHMETERS RM101

Richmeters RM101 — удобный цифровой мультиметр с автоматическим изменен…


Мультиметр — MASTECH MY68

Измерение: напряжения, тока, сопротивления, емкости, частоты…

Следуя этой логике, стандартные номиналы резисторов с отклонением 10% в диапазоне между 100 и 1000 Ом будут следующие: 100, 120, 150, 180, 220, 270, 330 и так далее (с соответствующим округлением). Это серия резисторов, имеющая маркировку E12, приведена в таблице ниже.

Номиналы резисторов — таблица

Буква «Е» обозначает, что резистор из номинального ряда EIA. Идущее после буквы «Е» число указывает на количество логарифмических шагов в диапазоне от 100 до 1000.

Ниже, в таблице номиналов резисторов, приведены значения сопротивления в диапазоне 100…1000. Сопротивление в любом другом диапазоне (Ом, кОм, мОм) могут быть получены простым делением или умножением данных из таблицы на 10.

Отличия между сериями:

  • Е6 — допуск 20%,
  • E12 — допуск 10%
  • E24 — допуск 5% (и 2%)
  • Е48 — допуск 2%
  • E96 — допуск 1%
  • E192 — допуск 0,5, 0,25, 0,1% и выше

Номиналы резисторов — онлайн калькулятор

Для удобства приводим калькулятор для быстрого подбора сопротивления из стандартного номинального ряда резисторов.

Примечание: в окошко «Введите необходимое сопротивление» вписывайте значение без префиксов (кОм, МОм). Например, для поиска ближайшего значения для сопротивления 38 Ом – вводим 38. То же самое справедливо и для 38 кОм – вводим 38 (не забывая, что результат относится к кОм)

Что собой представляет маркировка smd резисторов

Резисторы smd – это постоянные детали, которые необходимы для поверхностного монтажа на плату. Если сравнивать smd резисторы и металлопленочные резисторы, то первые будут в несколько раз меньше, но есть и такие которые имеют большие размеры, именно поэтому существует маркировка smd резисторов. По форме они также отличаются, есть квадратные, прямоугольные и круглые и даже овальные. Внимательно изучая смд резистор маркировку, можно отметить, что маркировка бывает цифровая или буквенная.

Главным отличием смд резисторов является наличие небольших контактов, которые вставляются в печатную плату. Рассмотрим, для чего нужна маркировка резисторов.

Для чего нужна маркировка резисторов

Учитывая тот факт, что смд резисторы имеют небольшой размер, на них нельзя нанести цветовую маркировку, поэтому производителями был разработан иной способ маркировки. Как правило, обозначение smd резисторов содержат три или четыре цифры, могут присутствовать буквы.

  1. Цифровая маркировка резисторов необходима для того, чтобы указывать на численное значение сопротивления резистора, последняя цифра является множителем. Она же может указывать на степень, которую надо возвести 10, чтобы получить окончательный результат. Например, определить сопротивление можно таким образом: 450 = 45 х 10равно 45 Ом.
  2. Если маркировка имеет вид EIA-96, то это означает, что резисторы высокой точности. Этот стандарт предназначается для резисторов, которые имеют небольшое сопротивление в 1%. Такая система маркировки имеет три элемента: 2 цифры, которые указывают на код номинала, а буквы являются множителем. Цифры – это код, которое дает число сопротивления. Например, код 04 может указывать на 107 Ом.

Для удобного расчета применяется калькулятор, который поможет быстро найти величину сопротивления. Для расчета надо ввести код, который есть на компоненте и сопротивление сразу отобразиться внизу. Такой калькулятор подходит не только для стандарта. Чтобы более точно проверить сопротивление, лучше всего для расчета применять мультиметр. Какой лучше мультиметр выбрать, читайте здесь.

Какие характеристики показывает

Самой главной характеристикой деталей является величина номинального сопротивления, допуск на величину и коэффициент температуры. С любой из этих характеристик связана мощность smd резисторов и сопротивление между ним и окружающей температурой. В некоторых областях учитываются даже шумовые характеристики.

Чтобы подробно разобраться в этом вопросе, надо внимательно изучить все характеристики:

  1. Величина номинального сопротивления. Допуск на величину номинального сопротивления задается в процентах. Такое значение указывает на сопротивление резистора при внешних воздействиях на него.
  2. Температура. Как правило, естественной температурой считается +20°С и должно быть нормальное атмосферное давление. СМД резисторы выпускаются с допуском на номинальное сопротивление в пределах от ±0.05% до ±5%.
  3. Точность. Самыми точными резисторами можно считать те, которые высчитываются по формуле ТКС=DR/(R*DТ). DR означает изменение сопротивления при перемене температуры на величину DТ, R – номинальное значение сопротивления.

Если компоненты можно просчитать по этой формуле, то это означает, что они обладают наивысшей точностью.

Маркировка резисторов

Простой калькулятор расчёта номинала резистора по цветам. Кликая мышкой по цветам в таблице, раcкрашиваем резистор полосками.

  • В итоге получаем номинал и допуск нужного нам резистора.
  • Первая полоса, от которой ведётся отсчёт, обычно более широкая или находится ближе к выводу резистора.

Прежде всего следует обратить внимание на относительно новый и не всем знакомый стандарт маркировки EIA-96, который состоит из трёх символов — двух цифр и буквы. Компактность написания компенсируется неудобством расшифровки кода с помощью таблицы

Трёхсимвольная маркировка EIA96

Кодировка планарных элементов (SMD) в стандарте EIA-96

предусматривает определение номинала из трёх символов маркировки для прецизионных (высокоточных) резисторов с допуском 1%.

Первые две цифры — код номинала от 01

до96 соответствует числу номинала от100 до976 согласно таблице.Третий символ — буква — код множителя.

Каждая из букв X

,Y ,Z ,A ,B ,C ,D ,E ,F ,H ,R ,S соответствует множителю согласно таблице.Номинал резистора определится произведением числа и множителя.

Принцип расшифровки кодов SMD резисторов стандартов E24

иE48 значительно проще, не требует таблиц и описан отдельно ниже.

Предлагается онлайн калькулятор для раскодировки резисторов EIA-96

,E24 ,E48 . Сопротивление 0ом ±1%,EIA-96 в результате вычислений означает некорректный ввод.

КодЧислоКодЧислоКодЧислоЧислоЧисло 01 100 25 178 49 316 73 562
02 102 26 182 50 324 74 576
03 105 27 187 51 332 75 590
04 107 28 191 52 340 76 604
05 110 29 196 53 348 77 619
06 113 30 200 54 357 78 634
07 115 31 205 55 365 79 649
08 118 32 210 56 374 80 665
09 121 33 215 57 383 81 681
10 124 34 221 58 392 82 698
11 127 35 226 59 402 83 715
12 130 36 232 60 412 84 732
13 133 37 237 61 422 85 750
14 137 38 243 62 432 86 768
15 140 39 249 63 442 87 787
16 143 40 255 64 453 88 806
17 147 41 261 65 464 89 825
18 150 42 267 66 475 90 845
19 154 43 274 67 487 91 866
20 158 44 280 68 499 92 887
21 162 45 287 69 511 93 909
22 165 46 294 70 523 94 931
23 169 47 301 71 536 95 953
24 174 48 309 72 549 96 976

КодМножитель Z

0.001
Y or R 0.01
X or S 0.1
A 1
B or H 10
C 100
D 1000
E 10000
F 100000

Маркировка из трёх цифр. Первые две цифры — число номинала. Третья цифра — десятичный логарифм множителя. 0=lg1, множитель 1.1=lg10, множитель 10.2=lg100, множитель 100.3=lg1000, множитель 1000.И т.д., соответственно количеству нулей множителя. Произведение числа и множителя определит номинал резистора. В данной статье используйте окно калькулятора выше, что и для EIA-96.

Расшифровка маркировки советских резисторов

Маркировка советских резисторов МЛТ-1 и МЛТ-2 имеет буквенно-числовое обозначение и содержит:

  • две цифры и букву;
  • три цифры и букву.

Буквенный код:

  • омы – R или Е;
  • килоомы – К ;
  • мегаомы – М.

Порядок расположения цифрового кода:

  • номинал из целого числа ставился перед буквой – 33К (33 ома);
  • номинал меньше единицы ставился после буквы – R 27 (0,27 ом), М68 (0,68 МОм или 680 КОм);
  • номинал из целого числа с десятичной дробью разбивался на две части – целое число перед буквой, десятичную дробь после – 5K6 (5,6 КОм).

Еще одна цифра на корпусе означала отклонение от номинала сопротивления.

МЛТ-1

На корпус наносился код, которые обозначал:

  • МЛТ – металлопленочный резистор с лаковым слоем термоустойчивый;
  • 1– мощность рассеивания в ваттах;
  • 47К – сопротивление 47 Ком;
  • 5% – допустимое отклонение от номинала 5%.

Другие

Маленький размер корпуса резисторов мощностью менее 0,25 ватт не позволял нанести буквенно-числовой код, поэтому для них применялась маркировка, состоящая из четырех полос (колец) разного цвета.

Первая полоса наносилась ближе к краю резистора, остальные так, чтобы не затруднять чтение кода.

Цветовые полоски располагались слева направо и обозначали:

  1. Первая, вторая – номинал.
  2. Третья – множитель.
  3. Четвертая – отклонение от номинала в %.

Каждая цифра от 0 до 9 имела цветной код:

  • черный – 0;
  • коричневый – 1;
  • красный – 2;
  • оранжевый – 3;
  • желтый – 4;
  • зеленый – 5;
  • синий – 6;
  • фиолетовый – 7;
  • серый – 8;
  • белый – 9.

После цифр располагалась полоса, символизирующая десятичный множитель – на которое надо умножить число, образованное первыми двумя полосками:

  • серебристый – 0,01;
  • золотой – 0,1;
  • черный – 10;
  • коричневый – 100;
  • красный – 1000;
  • оранжевый – 10000;
  • желтый – 100 000;
  • зеленый – 10 000 000;
  • синий – 1 000 000;
  • фиолетовый – 10 000 000;
  • серый – 100 000 000;
  • белый – 1000 000 000.

Таблица маркировки SMD резисторов (код/номинал/размер/мощность) таблица

смд резисторы маркировка таблица:

Код Номинал, Вт Размер Мощность В
0402 0.062 Длина 1.0 ±0.1, ширина 0.5 ±0.05, высота 0.35 ±0.05 100
0603 0.1 Длина 1.6 ±0.1

ширина 0.85 ±0.1

высота 0.45 ±0.05

100
0805 0.125 Длина 2,1±0,1

ширина 1.3 ±0.1

высота0.5 ±0.05

200
1206 0.25 Длина 3.1 ±0.1

ширина1.6 ±0.1

высота0.55 ±0.05

400
1210 0.33 Длина 3.1 ±0.1

ширина 2.6 ±0.1

высота0.55 ±0.05

400
2010 0.75 Длина 5.0 ±0.1

ширина 2.5 ±0.1

высота 0.55 ±0.05

400
2512 1 Длина 6.35 ±0.1

ширина 3.2 ±0.1

высота 0.55 ±0.05

400
0075 0,02 Длина 0,3

Ширина 0,15

100
01005 0,03 Длина 0,4

Ширина 0,2

100
0201 0,05 Длина 0,6

Ширина 0,3

100
1218 1 ; 1,5 Длина 3,2

Ширина 4,8

150
1812 0,5; 0,75 Длина 4,5

Ширина 3,2

200

На сегодняшний день есть огромное количество узкоспециализированных деталей, которые отличаются своими преимуществами и недостатками. Например, существуют конденсаторы, которые могут работать при высоких температурах, практически при 230 °C, есть такие которые рассчитаны для работы в агрессивной среде, а также появились миллиомные чип-резисторы. Есть такие конденсаторы, которые могут применяться только в определенных цепях. Таблица, приведенная выше, указывает на стандартные варианты, но мощность рассеивания на самом деле может отличаться.

Общее понятие

Резисторы выступают в роли пассивного элемента электроцепи, но используются практически в каждой из них. Обладая постоянным или переменным сопротивлением, они преобразовывают напряжение в силу тока или наоборот, поскольку, согласно закону Ома, эти величины напрямую связаны с сопротивлением.

Таким образом, основным параметром резисторов будет выступать электрическое сопротивление, которое принято измерять в Омах.

Обозначение на схемах

На схемах эти элементы могут обозначаться по-разному, в зависимости от страны и номинальной мощности рассеивания. Но в основу заложены простейшие формы, представленные на рисунке.

И если со странами всё понятно, то мощность рассеивания может вызвать вопросы. А это, не что иное, как мощность, которую сможет рассеять сопротивление без вреда для себя. Ведь во время протекания электричества через резистор образуется мощность, которая его нагревает. Если она выше допустимой величины, то последует его перегрев, что приведёт к выходу детали из строя.

Помимо стандартного обозначения, возможны некоторые вариации для более точного отображения номинала. Так, в прямоугольнике, схематически обозначающем сопротивление, могут находиться римские цифры или полоски:

  • Три наклонные обозначают, что резистор 0,05 Вт;
  • Две наклонные – 0,125 Вт;
  • Одна наклонная полоса – 0,25 Вт;
  • Одна горизонтальная полоска – 0,5 Вт;
  • Римская 1 – 1 Вт;
  • Римская цифра 2 – 2 Вт;
  • Римская 5 – 5 Вт.

Номинальный ряд

Ненормированные допуски в широком поле обуславливали проблемы с подбором сопротивлений и последующей их заменой. И все эти неудобства вынудили прибегнуть к образованию номинального ряда, в результате чего были установлены общие для производства резисторов номинальные допуски.

Чтобы понять ценность образования такого ряда, можно в качестве примера взять сопротивление на 100 Ом, которое имеет номинальное отклонение в 10%. Например, в конкретном случае необходим резистор на 105 Ом. Но, учитывая десятипроцентное отклонение от ста Ом в обе стороны, несложно понять, что это же сопротивление подойдёт и для требуемых 105 Ом, а это исключает необходимость делать деталь для этого значения.

И это куда более удобно, ведь те же 100 и 105 Ом будут входить в этот интервал. А помимо них, сюда смогут войти и множество других.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделитесь с друзьями:
Электрошок
Добавить комментарий

Нажимая на кнопку "Отправить комментарий", я даю согласие на обработку персональных данных и принимаю политику конфиденциальности.
