Обозначение разных типов диодов на схеме

Введение

Но начнем немного издалека… Каждый молодой специалист, который приходит в проектирование, начинает либо со складывания чертежей, либо с чтения нормативной документации, либо нарисуй «вот это» по такому примеру. Вообще, нормативная литература изучается по ходу работы, проектирования.

Невозможно прочитать всю нормативную литературу, относящуюся к твоей специальности или, даже, более узкой специализации. Тем более, что ГОСТ, СНиП и другие нормативы периодически обновляются. И каждому проектировщику приходится отслеживать изменения и новые требования нормативных документов, изменения в линейках производителей электрооборудования, постоянно поддерживать свою квалификацию на должном уровне.

Помните, как Льюиса Кэролла в «Алисе в Стране Чудес»?

Это я не к тому, чтобы поплакаться «как тяжела жизнь проектировщика» или похвастаться «смотрите, какая у нас интересная работа». Речь сейчас не об этом. Учитывая такие обстоятельства, проектировщики перенимают практический опыт от более опытных коллег, многие вещи просто знают как делать правильно, но не знают почему. Работают по принципу «Здесь так заведено».

Порой, это достаточно элементарные вещи. Знаешь, как сделать правильно, но, если спросят «Почему так?», ответить сразу не сможешь, сославшись хотя бы на название нормативного документа.

В этой статье я решил структурировать информацию, касающуюся условных обозначений, разложить всё по полочкам, собрать всё в одном месте.

Графические обозначения в электрических схемах

В части графических обозначений в электрических схемах ГОСТ 2.702-2011 ссылается на три других ГОСТ:

• ГОСТ 2.709-89 «ЕСКД. Обозначения условные проводов и контактных соединений электрических элементов, оборудования и участков цепей в электрических схемах».
• ГОСТ 2.721-74 «ЕСКД. Обозначения условные графические в схемах. Обозначения общего применения»
• ГОСТ 2.755-87 «ЕСКД. Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения».

Условные графические обозначения (УГО) автоматов, рубильников, контакторов, тепловых реле и прочего коммутационного оборудования, которое используется в однолинейных схемах электрических щитов, определены в ГОСТ 2.755-87.

Однако, обозначение УЗО и дифавтоматов в ГОСТ отсутствует. Думаю, в скором времени он будет перевыпущен и обозначение УЗО будет добавлено. А пока, каждый проектировщик изображает УЗО по собственному вкусу, тем более, что ГОСТ 2.702-2011 это предусматривает. Достаточно привести обозначение УГО и его расшифровку в пояснениях к схеме.

Дополнительно к ГОСТ 2.755-87 для полноты схемы понадобится использование изображений из ГОСТ 2.721-74 (в основном для вторичных цепей).

Все обозначения коммутационных аппаратов построены на четырех базовых изображениях:

с использованием девяти функциональных признаков:

Наименование	Изображение
1. Функция контактора
2. Функция выключателя
3. Функция разъединителя
4. Функция выключателя-разъединителя
5. Автоматическое срабатывание
6. Функция путевого или концевого выключателя
7. Самовозврат
8. Отсутствие самовозврата
9. Дугогашение
Примечание: Обозначения, приведенные в пп. 1 — 4, 7 — 9, помещают на неподвижных контактах, а обозначения в пп. 5 и 6 — на подвижных контактах.

Основные условные графические обозначения, используемые в однолинейных схемах электрических щитов:

​

Наименование	Изображение
Автоматический выключатель (автомат)
Выключатель нагрузки (рубильник)
Контакт контактора
Тепловое реле
УЗО
Дифференциальный автомат
Предохранитель
Автоматический выключатель для защиты двигателя (автомат со встроенным тепловым реле)
Выключатель нагрузки с предохранителем (рубильник с предохранителем)
Трансформатор тока
Трансформатор напряжения
Счетчик электрической энергии
Частотный преобразователь
Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления автоматически
Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством вторичного нажатия кнопки
Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством вытягивания кнопки
Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством отдельного привода (например, нажатия кнопки-сброс)
Контакт замыкающий с замедлением, действующим при срабатывании
Контакт замыкающий с замедлением, действующим при возврате
Контакт замыкающий с замедлением, действующим при срабатывании и возврате
Контакт размыкающий с замедлением, действующим при срабатывании
Контакт размыкающий с замедлением, действующим при возврате
Контакт замыкающий с замедлением, действующим при срабатывании и возврате
Катушка контактора, общее обозначение катушки реле
Катушка импульсного реле
Катушка фотореле
Катушка реле времени
Мотор-привод
Лампа осветительная, световая индикация (лампочка)
Нагревательный элемент
Разъемное соединение (розетка): гнездо штырь
Разрядник
Ограничитель перенапряжения (ОПН), варистор
Разборное соединение (клемма)
Амперметр
Вольтметр
Ваттметр
Частотометр

Обозначения проводов, шин в электрических щитах определяется ГОСТ 2.721-74.

Наименование	Изображение
Линия электрической связи, провода, кабели, шины, линия групповой связи
Защитный проводник (PE) допускается изображать штрихпунктирной линией
Графическое разветвление (слияние) линий групповой связи
Пересечение линий электрической связи, линий групповой связи электрически не соединенных проводов, кабелей, шин, электрически не соединенных
Линия электрической связи с одним ответвлением
Линия электрической связи с двумя ответвлениями
Шина (если необходимо графически отделить от изображения линии электрической связи)
Ответвление шины
Шины, графически пересекающиеся и электрически не соединенные
Отводы (отпайки) от шины

Тип колбы и цоколя

Предлагаемые покупателям светодиодные лампы различаются формой и размерами колбы. Данные параметры определяются конкретными значениями на коробке.

Рисунок 2. Типы колб

Наиболее популярные маркировки колб и их расшифровка:

• A– традиционная форма, напоминающая грушу (схожа с лампами накаливания);
• C – форма свечи;
• R – напоминает гриб;
• G – шарообразная колба;
• T – трубчатая конструкция;
• P– сферическая форма.

Для подсоединения прибора в осветительную систему используется цоколь. Самыми популярными считаются традиционные цоколи с маркировкой «Е».  В них предусмотрено соединение с патроном при помощи резьбы.

Рисунок 3. Цоколи осветительных приборов

Рядом с буквой стоит цифра, определяющая диаметр резьбы. Многие приборы имеют цоколь с сокращением Е27. Они подойдут для замены традиционных ламп накаливания. Чуть менее распространены модели с аббревиатурой Е14, предполагающей уменьшенный диаметр резьбы.

В уличных фонарях часто можно встретить приборы с цоколем увеличенного диаметра Е40. Сама колба в этом случае также значительно увеличивается.

Маркировки «G» и «U» можно расшифровать как штырьковое соединение с патроном. Следующая за буквой цифра означает расстояние между двумя штырьками. Такие модели чаще всего встречаются в потолочных светильниках.

Нередко помещения оснащаются светодиодными светильниками в качестве дополнительной подсветки. При этом используются накладные приборы с цоколем типа «GX53».

Цветовая маркировка японских диодов в стеклянном корпусе. Программа Color and Code — цветовая маркировка радиодеталей

Маркировка диодов – краткое графическое условное обозначение элемента, на корпус которого нанесено. Элементная база в настоящее время настолько разнообразна, сокращения отличаются весьма существенно. Сложно идентифицировать диод: стабилитрон, туннельный, Ганна. Выпущены разновидности, напоминающие газоразрядную лампочку. Светодиоды горят, дополняя путаницу.

Диоды полупроводниковые

Быть может, раздел называется несколько тривиально, нужно было обычные диоды отличить от морально устаревших электронных ламп, современнейших SMD модификаций. Рядовые полупроводниковые диоды – самое простое горе радиолюбителя. Боковина цилиндрического корпуса с дисковым основанием, ножками содержит нанесенную краской легко различимую надпись.

Полупроводниковые резисторы. Отличите невооруженным глазом?

Цвет корпуса значения не играет, размер косвенно указывает рассеиваемую мощность. У мощных диодов зачастую в наличии резьба под гайку крепления радиатора. Итог расчета теплового режима показывает недостаток собственных возможностей корпуса, система охлаждения дополняется навесным элементом. Сегодня потребляемая мощность падает, снижая линейные размеры корпусов приборов. Указанное позволило использовать стекло. Новый материал корпуса дешевле, долговечнее, безопаснее.

Первое место занимает буква или цифра, кратко характеризующая материал элемента:

1. Г (1) – соединения германия.
2. К (2) – соединения кремния.
3. А (3) – арсенид галлия.
4. И (4) – соединения индия.

• Вторая буква в нашем случае Д. Диод выпрямительный, либо импульсный.
• Третье место облюбовала цифра, характеризующая применимость диода:

1. Низкочастотные, током ниже 0,3 А.
2. Низкочастотные, током 0,3 — 10 А.
3. Не используется.
4. Импульсные, время восстановления свыше 500 нс.
5. Импульсные, время восстановления 150 — 500 нс.
6. То же, время восстановления 30 — 150 нс.
7. То же, время восстановления 5 — 30 нс.
8. То же, время восстановления 1 — 5 нс.
9. Импульсные, время жизни неосновных носителей ниже 1 нс.

• Номер разработки составлен двумя цифрами, может отсутствовать вовсе. Номинал ниже 10 дополняется слева нулем. Например, 07.
• Ном

Цветовая маркировка резисторов

Первые полосы у резисторов обозначают цифры. Каждой цифре присвоен определенный цвет:

Цвет	Значение
Черный
Коричневый	1
Красный	2
Оранжевый	3
Желтый	4
Зеленый	5
Голубой	6
Фиолетовый	7
Серый	8
Белый	9

После цифр следует множитель (у резисторов с тремя и четырьмя полосками — третья полоса, у резисторов с пятью и шестью полосками — четвертая полоса). Множитель умножает или делит число, полученное из цифр предыдущих полосок на определенный коэффициент. После этого можно определить наминал сопротивления (Ом, кОм, МОм, ГОм).

Таблица соответствия множителя конкретному цвету полосы на корпусе резистора:

Цвет	Коэффициент
Золотой	÷10
Серебристый	÷100
Черный	x1
Коричневый	x10
Красный	x100
Оранжевый	x1000
Желтый	x10000
Зеленый	x100000
Голубой	x1000000
Фиолетовый	x10000000
Серый	x100000000
Белый	x1000000000

После множителя следует полоса обозначающая допуски (погрешность) данного сопротивления, где каждый цвет имеет свой допуск. У резисторов с тремя полосами погрешность всегда равна ±20%.

Таблица соответствия допуска конкретному цвету полосы на корпусе резистора:

Цвет	Коэффициент (%)
Серебристый	±10
Золотой	±5
Красный	±2
Коричневый	±1
Зеленый	±0.5
Голубой	±0.25
Фиолетовый	±0.15
Серый	±0.05

В случае с шести полосным резистором, последняя полоса означает температурный коэффициент (ppm/ºC), где каждый цвет имеет также свое значение:

• Коричневый = 100 ppm/ºC.
• Красный = 50 ppm/ºC.
• Желтый = 25 ppm/ºC.
• Оранжевый = 15 ppm/ºC.
• Синий = 10 ppm/ºC.
• Фиолетовый = 5 ppm/ºC.
• Белый = 1 ppm/ºC.

Зная цветовую маркировку резисторов можно точно рассчитать их сопротивление. А упростить процесс подсчетов помогут специальные онлайн калькуляторы.

Световой поток

Световой поток – параметр мощности свечения ЛЕД прибора, измеряемый в люменах. Характеристика позволяет определить эффективность и экономичность конкретной модели в установленных условиях эксплуатации.

По световому потоку производится сравнение светодиодных приборов с лампами накаливания и другими источниками света. Для этого применяют особые таблицы.

Мощность светового потока в разы выше, чем у других источников света. Подбирая модели по этим параметрам, не стоит забывать о том, что после выработки времени эксплуатации светодиодные модели значительно теряют в яркости.

Рисунок 1.  Показатели светового потока

SMD диоды

В SMD исполнении корпус диода иногда настолько мал, маркировка отсутствует вовсе. Характеристики приборов мало зависят от габаритов. Последние сильно влияют на рассеиваемую мощность. Больший ток проходит по цепи, большие размеры должен иметь диод, отводящий возникающее (закон Джоуля-Ленца) тепло. Сообразно написанному маркировка SMD диода может быть:

1. Полная.
2. Сокращенная.
3. Отсутствие маркировки.

SMD элементы в общем объеме электроники занимают примерно 80% объема. Поверхностный монтаж. Изобретенный способ электрического соединения максимально удобен автоматизированным линиям сборки. Маркировка диода SMD может не совпадать с наполнением корпуса. При большом объеме производства изготовители начинают хитрить, ставить внутрь вовсе не то, что нанесено условным обозначением. От большого количества несогласованных между собою стандартов возникает путаница использования выводов микросхем (для диодов – микросборки).

Корпус

Маркировка может включать 4 цифры, указывающие типоразмер корпуса. Прямо не соответствуют габаритам, поинтересуйтесь подробнее вопросом в ГОСТ Р1-12-0.062, ГОСТ Р1-12-0.125. Любителям, которым не по карману достать нормативные акты, проще использовать справочные таблицы. Держим в уме факт: корпусы SMD от фирмы к фирме способны мелочами отличаться, ведь каждый производитель подгадывает элементную базу под собственную продукцию. У Samsung от материнской платы стиральной машины одно расстояние, LG – другое. Габариты SMD корпусов потребуются разные, условия отвода тепла, прочие требования выполняются.

Обозначение параметров резистора с помощью цветовой маркировки

К данному способу маркировки прибегают в тех случаях, когда
форма и размеры резистора не позволяют нанести буквенно-цифровой код.
Положительным моментом можно считать тот фактор, что в случае обозначения
характеристик таким образом, параметры детали хорошо считываются при любом
положении резистора.

Цветовая маркировка регламентируется ГОСТом 28883-90.
Именно в данном документе четко указано что количество цветовых маркеров не
может быть меньше 3 и превышать 6. Чем больше полос нанесено на корпус детали,
тем точнее можно интерпретировать его параметры и характеристики. Сложность
считывания информации заключается в большом количестве их вариантов. Для
исключения ошибочного определения данных резистора желательно воспользоваться декодером
цветовой маркировки. Для начала необходимо уяснить что обозначает каждая
полоса, нанесенная на корпус детали.

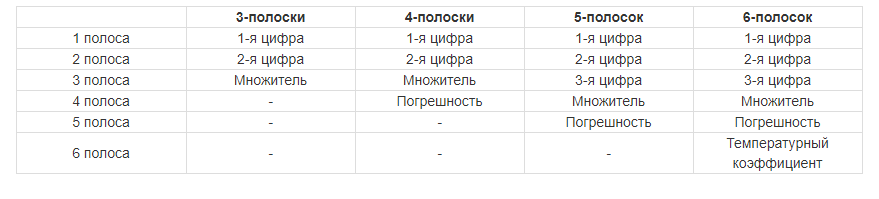

Рисунок 1

Из таблицы видно, что при цветовой маркировки резистора с 3
и 4 полосами, две первые обозначают целые цифры. При нанесении 5 и 6 полосок,
числу соответствуют три линии. Теперь необходимо определиться какой цвет
обозначает какую цифру. Это легко сделать, обратившись к следующей таблице.

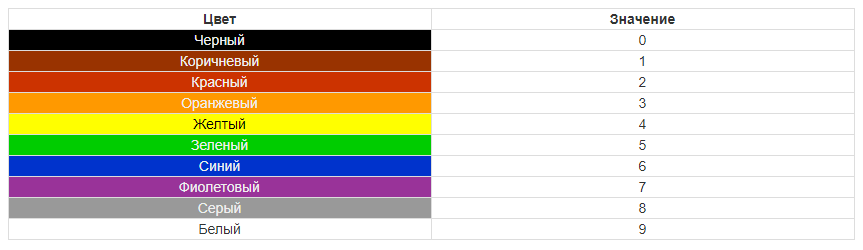

Рисунок 2

Что такое множитель и его соответствие цвету

Так как отобразить точное значение сопротивления резистора не
представляется возможным в силу разного количества разрядов, было принято решение
ввести дополнительный цветовой маркер для обозначения числа на которое
необходимо умножить первые 2 или 3 цифры в зависимости от общего количества
полос (см. рисунок 1). Эти данные представлены в таблице значений множителя.

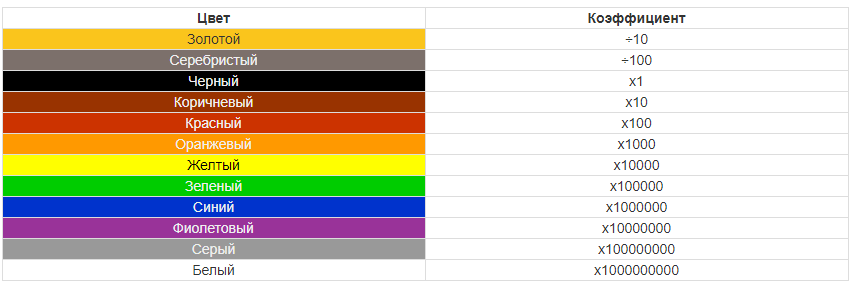

Рисунок 3

Рассмотрим два примера.

1. Имеется резистор, на котором нанесены три полосы
   в следующей последовательности: красный, зеленый и коричневый цвет. Согласно
   таблице, на рисунке 2 сопротивление будет 25 Ом, но при этом необходимо
   применить множитель 10 (см. рисунок 3). Общее значение для детали с такой
   маркировкой составит 250 Ом.
2. Есть резистор с маркировкой в виде 6 полос:
   оранжевая, синяя, белая, черная, серая и фиолетовая. Следовательно, первые три
   обозначают число 369 (рис. 1 и 2), четвертая говорит о том, что множитель будет
   равен 1. А вот 5 и 6 указывают на погрешность данной детали в % (см. рис. 4) и
   температурный коэффициент в (ppm/°C) (см. рис. 5). В итоге
   становиться понятно, что данный резистор имеет сопротивление 369 Ом, при этом
   погрешность находится, а пределах +/- 0,05%, а температурный коэффициент равен
   5 ppm/°C.

Рисунок 4

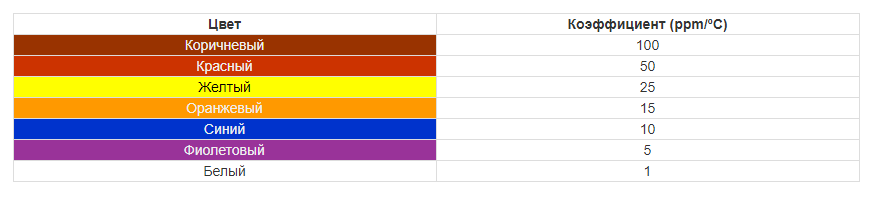

Таблица расшифровки маркировки температурного коэффициента

Рисунок 5

Исходя из вышеизложенного можно отметить простую
особенность, чем больше цветных маркеров нанесено на корпус резистора, тем
больше информации можно о нем получить

Таким образом при наличии под рукой подобных таблиц легко определить все параметры резистора маркировка которого состоит из цветных полос, нанесенных на корпус детали. Полоса с которой начинается считывание, всегда смещена к одному из краев, что позволяет избежать неправильного толкования данных. При наличии под рукой доступа к Интернету можно воспользоваться калькуляторами и декодерами цветовой маркировки резисторов, размещенных на отдельных сайтах.
