Определение механического резонанса: амплитуда, период, частота колебаний

Применение токового резонанса

Основная область активного применения широко востребованных резонансных токов сегодня представлена:

некоторыми видами фильтрующих систем, в которых току с определенными частотными параметрами оказываются значительные показатели сопротивления;
радиотехникой в виде приемников, выделяющих сигналы, предназначенные для конкретных точек радиостанций. Оказание значительного сопротивления току сопровождается снижением показателей контурного напряжения при максимальной частоте;
асинхронного типа двигателями, в особенности функционирующими в условиях неполной нагрузки;
установками высокоточной электрической сварки;
колебательными контурами внутри узлов генераторов электронного типа;
приборами, отличающимися высокочастотной закалкой;
снижением показателей генераторной нагрузки. При таких условиях в приемном трансформаторе с первичной обмоткой делается колебательный контур.

Схема цепи

Особенно часто колебательные контуры или токовые резонансы применяются в производстве современного промышленного индукционного котлового оборудования, что позволяет в значительной степени улучшить стартовые показатели коэффициента полезного действия.

Стандартные колебательные контуры, функционирующие в условиях режима токового резонанса, массово применяются в качестве одного из наиболее важных узлов в современных электронных генераторах.

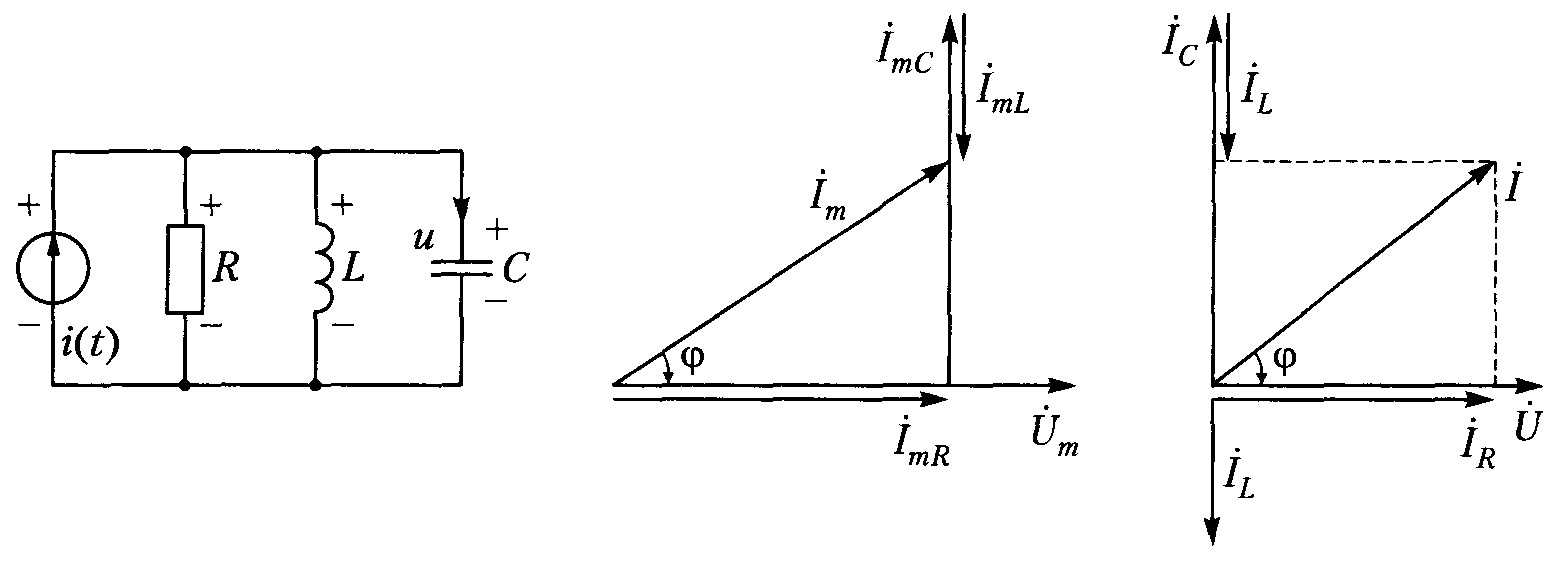

Резонанс токов

Резонанс токов наблюдается в цепях, где индуктивность и емкость соединены параллельно.

Явление заключается в протекании токов большой величины между конденсатором и катушкой, при нулевом токе в неразветвленной части цепи. Это объясняется тем, что при достижении резонансной частоты общее сопротивление Z возрастает. Или простым языком звучит так – в точке резонанса достигается максимальное общее значение сопротивления Z, после чего одно из сопротивлений увеличивается, а другое снижается в зависимости от того растет или снижается частота. Это наглядно отображено на графике:

В общем, всё аналогично предыдущему явлению, условия возникновения резонанса токов следующие:

Частота питания аналогична резонансной у контура.
Проводимости у индуктивности и ёмкости по переменному току равны BL=Bc, B=1/X.

Резонанс в физике для

Мы часто слышим слово резонанс: «общественный резонанс», «событие, вызвавшее резонанс», «резонансная частота». Вполне привычные и обыденные фразы. Но можете ли вы точно сказать, что такое резонанс?

Если ответ отскочил у вас от зубов, мы вами по-настоящему гордимся! Ну а если тема «резонанс в физике» вызывает вопросы, то советуем прочесть нашу статью, где мы подробно, понятно и кратко расскажем о таком явлении как резонанс.

Прежде, чем говорить о резонансе, нужно разобраться с тем, что такое колебания и их частота.

Колебания и частота

Колебания – процесс изменения состояний системы, повторяющийся во времени и происходящий вокруг точки равновесия.

Простейший пример колебаний — катание на качелях. Мы приводим его не зря, этот пример еще пригодится нам для понимания сути явления резонанса в дальнейшем.

Резонанс может наступить только там, где есть колебания

И не важно, какие это колебания – колебания электрического напряжения, звуковые колебания, или просто механические колебания

На рисунке ниже опишем, какими могут быть колебания.

Виды колебаний

Кстати! Для наших читателей сейчас действует скидка 10% на любой вид работы

Колебания характеризуются амплитудой и частотой. Для уже упомянутых выше качелей амплитуда колебаний — это максимальная высота, на которую взлетают качели. Также мы можем раскачивать качели медленно или быстро. В зависимости от этого будет меняться частота колебаний.

Частота колебаний (измеряется в Герцах) — это количество колебаний в единицу времени. 1 Герц — это одно колебание за одну секунду.

Когда мы раскачиваем качели, периодически раскачивая систему с определенной силой (в данном случае качели – это колебательная система), она совершает вынужденные колебания. Увеличения амплитуды колебаний можно добиться, если воздействовать на эту систему определенным образом.

Толкая качели в определенный момент и с определенной периодичностью можно довольно сильно раскачать их, прилагая совсем немного усилий.Это и будет резонанс: частота наших воздействий совпадает с частотой колебаний качелей и амплитуда колебаний увеличивается.

Резонанс на качелях

Суть явления резонанса

Резонанс в физике – это частотно-избирательный отклик колебательной системы на периодическое внешнее воздействие, который проявляется в резком увеличении амплитуды стационарных колебаний при совпадении частоты внешнего воздействия с определёнными значениями, характерными для данной системы.

Суть явления резонанса в физике состоит в том, что амплитуда колебаний резко возрастает при совпадении частоты воздействия на систему с собственной частотой системы.

Известны случаи, когда мост, по которому маршировали солдаты, входил в резонанс от строевого шага, раскачивался и разрушался. Кстати, именно поэтому сейчас при переходе через мост солдатам положено идти вольным шагом, а не в ногу.

Египетский мост в Санкт-Петербурге, разрушившийся из-за резонанса.

Примеры резонанса

Явление резонанса наблюдается в самых разных физических процессах. Например, звуковой резонанс. Возьмём гитару. Само по себе звучание струн гитары будет тихим и почти неслышным.

Однако струны неспроста устанавливают над корпусом – резонатором.

Попав внутрь корпуса, звук от колебаний струны усиливается, а тот, кто держит гитару, может почувствовать, как она начинает слегка «трястись», вибрировать от ударов по струнам. Иными словами, резонировать.

Еще один пример наблюдения резонанса, с которым мы сталкиваемся — круги на воде. Если кинуть в воду два камня, попутные волны от них встретятся и увеличатся.

Резонатор гитары

Резонанс может быть как полезным, так и приносящим вред явлением. А прочтение статьи, как и помощь нашего студенческого сервиса в трудных учебных ситуациях, принесет вам только пользу. Если в ходе выполнения курсовой вам понадобится разобраться с физикой магнитного резонанса, можете смело обращаться в нашу компанию за быстрой и квалифицированной помощью.

Напоследок предлагаем посмотреть видео на тему «резонанс» и убедиться в том, что наука может быть увлекательной и интересной. Наш сервис поможет с любой работой: от реферата «Сеть интернет и киберпреступность» до курсовой по физике колебаний или эссе по литературе.

Таинственный дом

В «Рассказах о старой Москве» А. Вьюркова описывается звучащий страшным голосом дом. Главный герой произведения Иван Павлович решил разбогатеть обманным путем. Он нанял бригаду каменщиков, чтобы те построили ему доходный дом, и не заплатил им всей обещанной суммы. Вскоре арендаторы стали один за другим покидать гостиницу, потому что были напуганы нечистой силой, которая выла нечеловеческим голосом.

Иван Павлович остался без денег и без жильцов. Ему нечем было выплачивать проценты по кредиту, поэтому имущество и его самого арестовали. По прошествии времени один из подрядчиков раскрыл Ивану Павловичу секрет мистического дома. Оказывается, что обманутые рабочие решили отомстить: они замуровали в стену пустые бутылки, которые звучали при каждом порыве ветра, пугая постояльцев.

Резонанс: атомный, частичный и молекулярный

Атомный резонанс – это поглощение электромагнитных волн ядрами атома, которое происходит, когда изменяется вектор его момента движения. Особенно часто АР проявляется в атомах, которые помещают в сильное магнитное поле. При этом на них должно воздействовать небольшое электромагнитное поле, характеризующееся радиочастотным диапазоном.

График ядерного магнитного резонанса

В этом области существует и теория резонанса. Согласно ей, химические соединения имеют электронное строение, а распределение электронов в молекулах вещества есть комбинация или резонанс структуры с различным строением.

Важно! Это означает, что структура молекулы описывается не только одной возможной структурной формулой, сочетанием (резонансом) других структур. Теория резонанса позволяет путем химической терминологии и классических формул визуализировать построение мат

модели волновой функции какой-либо сложной молекулы.

Резонирование применяется в частотомере

Принцип действия

Это явление наблюдается
, когда система способна хранить и легко переносить энергию между двумя или более разными режимами хранения, такими как кинетическая и потенциальная энергия. Однако есть некоторые потери от цикла к циклу, называемые затуханием. Когда затухание незначительно, резонансная частота приблизительно равна собственной частоте системы, которая представляет собой частоту невынужденных колебаний.

Эти явления происходят со всеми типами колебаний или волн: механические, акустические, электромагнитные, ядерные магнитные (ЯМР), электронные спиновые (ЭПР) и резонанс квантовых волновых функций. Такие системы могут использоваться для генерации вибраций определенной частоты (например, музыкальных инструментов).

Термин «резонанс» (от латинской resonantia, «эхо») происходит от поля акустики, особенно наблюдаемого в музыкальных инструментах, например, когда струны начинают вибрировать и воспроизводить звук без прямого воздействия игроком.

Толчок человека на качелях
является распространенным примером этого явления. Загруженные качели, маятник имеют собственную частоту колебаний и резонансную частоту, которая сопротивляется толканию быстрее или медленнее.

Примером является колебание снарядов на детской площадке, которое действует как маятник. Нажатие человека во время качания с естественным интервалом колебания приводит к тому, что качели идут все выше и выше (максимальная амплитуда), в то время как попытки делать качание с более быстрым или медленным темпом создают меньшие дуги. Это связано с тем, что энергия, поглощаемая колебаниями, увеличивается, когда толчки соответствуют естественным колебаниям.

Отклик широко встречается в природе
и используется во многих искусственных устройствах. Это механизм, посредством которого генерируются практически все синусоидальные волны и вибрации. Многие звуки, которые мы слышим, например, когда ударяются жесткие предметы из металла, стекла или дерева, вызваны короткими колебаниями в объекте. Легкое и другое коротковолновое электромагнитное излучение создается резонансом в атомном масштабе, таким как электроны в атомах. Другие условия, в которых могут применяться полезные свойства этого явления:

Механизмы хронометража современных часов, колесо баланса в механических часах и кварцевый кристалл в часах.
Приливной отклик залива Фанди.
Акустические резонансы музыкальных инструментов и человеческого голосового тракта.
Разрушение хрустального бокала под воздействием музыкального правого тона.
Фрикционные идиофоны, такие как изготовление стеклянного предмета (стекла, бутылки, вазы), вибрируют, при потирании вокруг его края кончиком пальца.
Электрический отклик настроенных схем в радиостанциях и телевизорах, которые позволяют избирательно принимать радиочастоты.
Создание когерентного света оптическим резонансом в лазерной полости.
Орбитальный отклик, примером которого являются некоторые луны газовых гигантов Солнечной системы.

Материальные резонансы в атомном масштабе
являются основой нескольких спектроскопических методов, которые используются в физике конденсированных сред, например:

Электронный спиновой.
Эффект Мёссбауэра.
Ядерный магнитный.

Виды и примеры резонанса

Только в самой физике различают такие виды резонанса как:

Механический резонанс – это все те же вышеупомянутые качели, резонанс моста от проходящей роты солдат, резонанс колокольного звона и т. д. Одним словом, резонанс, вызванный механическими воздействиями.
Акустический резонанс – это резонанс, благодаря которому работают все струнные музыкальные инструменты: гитара, скрипка, лютня, балалайка, банджо и т. д. К слову корпус музыкальных инструментов неспроста имеет свою форму. Звук, издаваемый струной при щипке, попадает внутрь корпуса и там вступает в резонанс со стенками, что в результате приводит к его усилению. По этой причине качество звучания той же гитары сильно зависит от того материала, из которого она сделана и даже от лака которым она покрыта.
Электрический резонанс – представляет собой совпадение частоты колебаний внешнего напряжения с частотой колебаний электрической цепи, по которой идет ток.

Помимо этих чисто физических резонансов есть еще уже упомянутый нами общественный резонанс – яркий отклик общества на какое-то событие (обычно политическое или экономическое), например брекзит Британии, ее выход из Европейского союза вызвал широкий общественный резонанс во многих странах Европы и особенно, разумеется, в самой Британии.

Есть также и когнитивный резонанс – это полное совпадение во взглядах и мнениях. Например, вы познакомились с новым человеком, а он думает так же как вы, у вас абсолютно схожие взгляды, вкусы, предпочтения, тогда имеет место когнитивный резонанс. И противоположное явление – когнитивный диссонанс, когда вы абсолютно не согласны с кем-то или чем-то, абсолютно не принимаете происходящего. (Например, автор этой статьи, оказавшись в каком-нибудь украинском бюрократическом учреждении, будь-то Жеке, БТИ или налоговой испытывает настоящий когнитивный диссонанс)).

Достижение размытия резонанса

Для частичного уменьшения или размытия (смягчения) резонанса необходимо выполнить одно из условий снижения амплитуды. Эффект амортизации заключается в том, чтобы:

понизить добротность КС;
убрать совпадение или пересечение диапазонов частот КС и частот колебаний возможных сторонних возмущений.

Существует множество приспособлений и конструктивных решений, позволяющих это сделать. К наиболее удачным относятся:

вставка в многопроволочные провода линий электропередач жилы с меньшим сечением;
применение амортизаторов на транспорте для снижения колебаний во время движения;
применение в трубопроводах, работающих под высоким давлением, вставок-гасителей;
запрет при передвижении по мостам колонной шагать в ногу;
для предотвращения раскачивания зданий и вхождения их в ветровой резонанс устанавливание «воздуходувок», выполняющих встречную ветру подачу воздуха;
подача импульсов тока на нежёсткую деталь во время её токарной обработки.

Один из универсальных методов, предназначенных для размытия резонанса, предлагает использовать два связанных элемента. У элементов изменения жесткости происходят по двум разным законам: линейному и нелинейному. Вместе соединяются витая пружина и прессованная проволока, представляющая собой демпфирующий компонент упругого действия.

Польза и вред резонансов

Полезный результат понятен из примера с колоколом. Человек со средними физическими способностями способен создать перезвон, который слышен на очень большом расстоянии. Для аналогичной силы звука с применением электронной аппаратуры необходимо применить мощнейший усилитель и огромный динамик.

Для воспроизведения аудио сигнала с помощью подобной аппаратуры придется затратить много электроэнергии

Резкий нерегулируемый рост амплитуды на определенном уровне превышает прочностные характеристики конструкции. Именно такое воздействие ветровых нагрузок разрушило такомский мост в США. Чтобы исключить опасные ситуации, вместо сложного инженерного расчета офицеры командуют солдатам шагать не в ногу при переходе водных преград по таким конструкциям.

Явление резонанса в жизни и в технике.

Явление резонанса
может играть как положительную, так и отрицательную роль.

Известно, например, что тяжелый «язык» большого колокола может раскачать даже ребенок, но при условии, что будет тянуть за веревку в такт со свободными колебаниями «языка».

На применении резонанса основано действие язычкового частотомера. Этот прибор представляет собой набор укрепленных па общем основании упругих пластин различной длины. Собствен-ная частота каждой пластины известна. При контакте частотомера с колебательной системой , частоту которой нужно определить, с наибольшей амплитудой начинает колебаться та пластина, частота которой совпадает с измеряемой частотой. Заметив, какая пластина вошла в резонанс, мы определим частоту колебаний системы.

С явлением резонанса можно встретиться и тогда, когда это совершенно нежелательно. Так, на-пример, в 1750 г. близ города Анжера во Франции через цепной мост длиной 102 м шел в ногу отряд солдат. Частота их шагов совпала с частотой свободных колебаний моста. Из-за этого размахи ко-лебаний моста резко увеличились (наступил резонанс), и цепи оборвались. Мост обрушился в реку.

В 1830 г. по той же причине обрушился подвесной мост около Манчестера в Англии, когда по нему маршировал военный отряд.

В 1906 г. из-за резонанса разрушился Египетский мост в Петербурге, по которому проходил кавалерийский эскадрон.

Теперь для предотвращения подобных случаев войсковым частям при переходе через мост приказывают «сбить ногу», идти не строевым, а вольным шагом.

Если же через мост проезжает поезд, то, чтобы избежать резонанса, он проходит его либо на медленном ходу, либо, наоборот, на максимальной скорости (чтобы частота ударов колес о стыки рельсов не оказалась равной собственной частоте моста).

Собственной частотой обладает и сам вагон (колеблющийся на своих рессорах). Когда частота ударов его колес на стыках рельсов оказывается ей равной, вагон начинает сильно раскачиваться.

Явление резонанса встречается не только на суше, но и в море, и даже в воздухе. Так, например, при некоторых частотах гребного вала в резонанс входили целые корабли. А на заре разви-тия авиации некоторые авиационные двигатели вызывали столь сильные резонансные колебания частей самолета, что он разваливался в воздухе.

просмотров

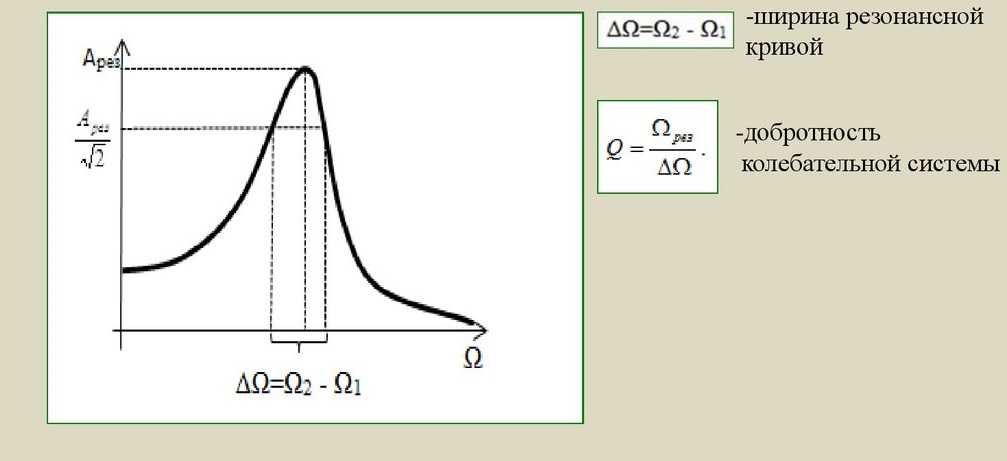

Добротность колебательной системы

Последовательный метод соединения функциональных компонентов можно использовать для рассмотрения других важных параметров колебательного контура. Напряжение на конденсаторе (Uс) при воздействии сигнала с частотой резонанса (Fрез) определяется волновым сопротивлением:

p=√L/C.

Такая же разница потенциалов будет образована на катушке индуктивности. Польза и вред рассматриваемого явления уточняются по добротности (Q = p/R = (1/R)/ √L/C) = (Fк*L)/R = 1/Fк*R*C) и затуханию (1/Q). Здесь Fк обозначает собственную частоту контура.

Добротность определяет эффективность системы. Вычисленная величина показывает отношение энергии, запасенной контуром, к потерям за один цикл колебаний. Этот параметр определяет избирательность приемников и передатчиков радиосигналов. Для оценки измеряют ширину спектра, при котором амплитуда сигнала уменьшается до 70% от максимального значения. Разницу частот (ΔF) называют полосой пропускания. Добротность можно выразить следующим образом:

Q = Fк/ ΔF.

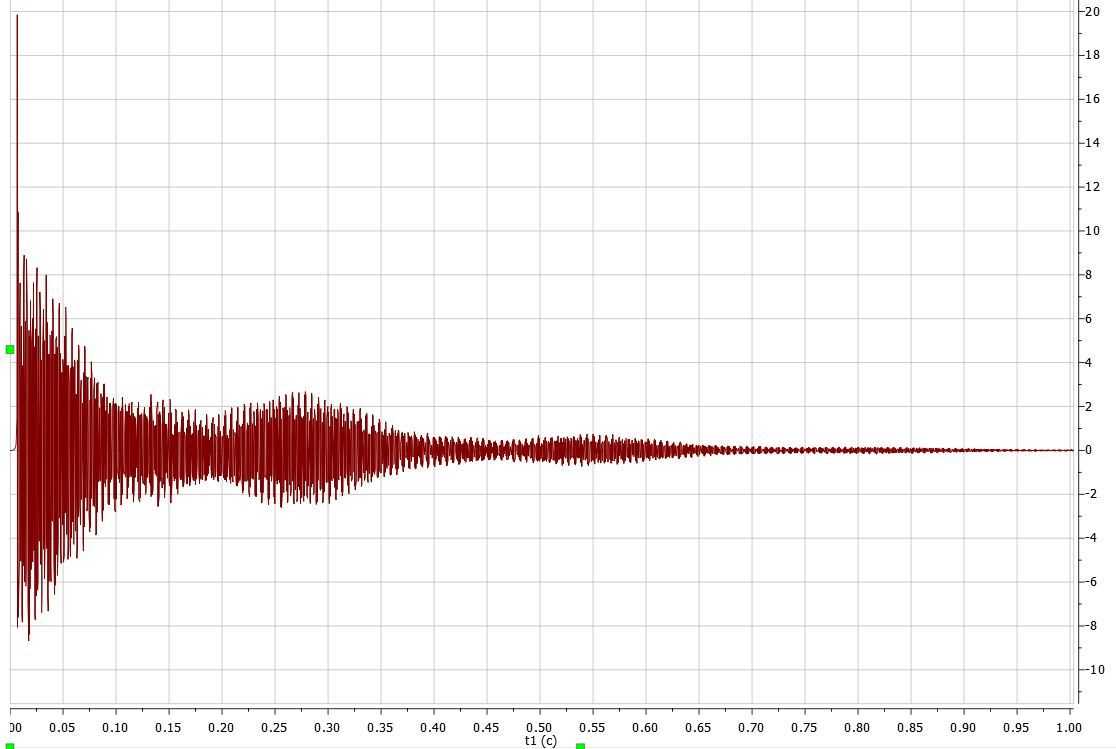

Добротность механической колебательной системы

Виды резонансных явлений

Рассматриваемые эффекты по-разному проявляются в газовой среде и в твердых телах. Они способны возникать в электрической цепи с реактивными компонентами. При определенных условиях резонансное воздействие разрушит кирпичный дом или разорвет стенки прочного котла паровой машины. Правильное использование этого явления помогает улучшить помехозащищенность радиоаппаратуры, успешно решать другие практические задачи.

Механический резонанс

Для вычисления параметров механической системы можно продолжить изучение маятника. Естественное движение качелей замедляется трением функциональных компонентов, сопротивлением воздуха. Чтобы предотвратить затухание колебаний нужно приложить внешнюю силу (F). Максимальную эффективность обеспечит совпадение частот. Ниже показан алгоритм расчета.

Период (Т) определяется формулой T = 2π√(L/g), где g – константа ускорения свободного падения (≈9,8м/с2). Собственная частота конструкции v = 1/T. Если добавить определение второго закона Ньютона (прямую пропорциональность импульса системы от силы и времени (Δt) воздействия), частоту можно выразить как:

v = ((F* Δt)/m) * N,

где:

N – количество импульсов;
m – суммарная масса груза.

Так как энергия в замкнутом контуре сохраняется (идеальный пример без потерь), допустимо использовать следующие пропорции:

(m*v2)/2 = m*g*h = m*g*L*(1-cos α).

Из этих сочетаний простыми преобразованиями получают две формулы для расчетов:

N = (m/(F* Δt)) * √(2*g*L*(1-cos α));
t (общее время для выполнения N колебаний) = N*T = (2π*m*L)/(F* Δt)) * √(2*(1-cos α)).

Подставив определенные исходные значения, вычисляют периодичность необходимых резонансных колебаний:

m=100кг;
F = 10Н;
L = 200 см;
Δt = 1 с;
N = 34;
t = 96;
T = 2,8 с.

Электрический колебательный контур

Явление резонанса может наблюдаться в цепях переменного тока при совпадении частот источника питания (сигнала) и реактивных компонентов контура. В этом случае можно рассматривать электрическое сопротивление, как аналог сил трения в механической системе.

Резонанс токов

Для создания необходимых условий можно применить параллельное соединение типовых элементов (R, L и C). Если обеспечить равенство импедансов реактивных составляющих, на определенной частоте суммарное значение токов в соответствующих цепях будет больше, по сравнению с током источника питания. Графика на рисунке демонстрирует векторное представление электрических параметров. В этом режиме наблюдается равномерное распределение энергетического баланса колебательного процесса, который поддерживают конденсатор и катушка индуктивности.

Для вычислений нужно уточнить влияние каждого компонента. Емкость создает препятствие прохождению тока, определяемое формулой:

Xc = 1/(2π*f*C),

где:

Xc – сопротивление;
f – частота;
С – емкость.

Индуктивная составляющая определяется следующим образом:

XL = 2π*f*L.

Полное сопротивление контура:

Z = √R2 + (2π*f*L – 1/(2π*f*C)2.

При равенстве реактивных компонентов несложно сделать вывод о том, что 2π*f*L = 1/2π*f*C. Частоту, на которой появится резонанс, вычисляют по формуле:

Fрезонанса = 1/2π * √ (L*C).

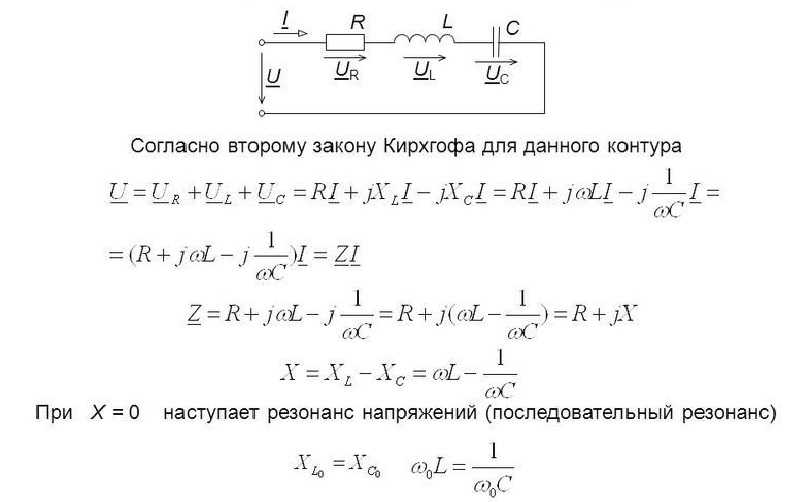

Условия резонанса напряжений в последовательном контуре

Сложные колебательные структуры

Если применить трансформатор для образования связи между двумя колебательными контурами, расчет усложняется. Для создания необходимых условий обеспечивают равенство реактивных составляющих.

Резонансные кривые связанных контуров

Рисунок демонстрирует изменение полосы пропускания при разных значениях коэффициента (К), определяющего передачу напряжения. При увеличении этого параметра выше критического уровня (K>Ккр) образуется двугорбая кривая. Максимальная ширина полосы пропускания обеспечивается при К = 0,7*Кмакс. Дальнейшее усиление связи формирует провал в средней части.

Нелинейные системы

Если отсутствуют симметричные реакции на сторонние воздействия, резонансные явления проявляются особым образом. В частности, наличие в цепи катушки с ферритовым сердечником существенно усложняет точный расчет. В подобных материалах магнитные свойства определяются нелинейным распределением элементарных компонентов.

Частота резонанса

Процедура, связанная с изменением положения системы рядом с точкой равновесного состояния и повторяющаяся с течением времени, называется колебаниями. Качающийся маятник повторяет свои движения относительно нормали к горизонтальной плоскости. При этом, если не прикладывать к его движению дополнительной энергии, его раскачивания затухнут.

Явление таких изменений можно классифицировать по следующим параметрам:

по математической модели, используемой в колебаниях;
по структуре периодичности;
по природе физических свойств;
по виду взаимодействия с окружающими условиями.

Внимание! Все колебания, независимо от своих физических свойств, имеют общие законы, которые можно описать волновыми явлениями. Эти закономерности исследует теория волновых колебаний

Механические колебания связаны с трансформацией одной формы энергии в другую, волновые – с пространственным передвижением и распространением энергии.

Общими параметрами для всех колебаний являются:

частота;
период;
амплитуда.

Период (T) являет собой время целого (полного) колебания, во время которого можно зафиксировать повторение любой из характеристик состояния системы. Это значит, что она совершила полное колебание. Обозначение периода – Т, единица измерения – секунда (с).

Наибольшее отклонение точки тела или любой величины системы от равновесного положения называется амплитудой колебаний и обозначается буквой A. Единицей измерения являются те величины, изменения которых рассматриваются. При механических отклонениях амплитуду измеряют в метрах (м), амплитуду переменного напряжения – в вольтах (В) и так далее.
