Замена выключателя света в квартире своими руками: как поменять выключатель с одной кнопкой и снять его со стены, можно ли открутить двухклавишный

Как перенести — инструкция

Предположим, перед нами стоит задача иного рода — по каким-либо соображениям, необходимо поменять место базирование прибора, активирующего освещение в комнате. Тогда в первую очередь надо задуматься о том, что кроме отвёртки понадобятся ещё кое-какие инструменты.

В первую очередь это касается спрятанной в стену проводки. Перенос выключателя здесь подразумевает долбление канала для кабеля и высверливание нового гнезда для прибора. Поэтому дополнительно понадобятся перфоратор с канальной лопаткой, а также коронка по бетону для перфоратора. Потребуется и новый кабель, двухжильный с сечением проводов 1,5 мм, а также канцелярский нож для удаления изоляции. Ну и под конец пригодится шпаклёвка для заделывания канала. Составим список:

перфоратор с лопаткой и коронкой,
кабель 2х1,5 мм (метраж в зависимости от длины переноса),
канцелярский нож,
шпаклёвка и мастерок для шпатлевания.

Приготовив всё необходимое, начинаем процесс.

Удаляем выключатель по ранее описанному алгоритму.
Отмечаем новое место, которое запланировали для нашего прибора, а также прочерчиваем линию кабеля по кратчайшему пути. Для этих целей используем простой карандаш.
Штробим перфоратором канал для проводов.
Высверливаем гнездо для выключателя.
Вытаскиваем стакан под наш прибор со старого места и вставляем в новое.
Подсоединяем к освобождённым концам старых проводов новый кабель, при этом автомат должен быть отключён.

Здесь необходимо учитывать, что к выключателю всегда подходит один питающий фазовый провод от щитка, а отходит такой же — к светильникам. Поэтому нужно к силовой линии подсоединить коричневый провод, а к линии светильников — синий, чтобы не запутаться.
Укладываем кабель в проделанный канал. Замазываем шпатлевкой.
Устанавливаем выключатель по ранее описанному алгоритму.

При подсоединении прибора на новом месте коричневый провод используем, как подводящий, а синий — как выходящий.

В случае с открытой проводкой всё гораздо проще: после разъединения питающего автомата выключатель откручивается от стены, отсоединяется от кабеля и прикрепляется в другом месте. Затем проводят недостающие жилы. Кабель обычно прячут в декоративный короб. В конце процесса провода подсоединяют к выключателю.

Короб подбирают под цвет стены

Сенсорный выключатель своими руками

Рассматривая сенсорный выключатель в плане самостоятельного изготовления, хотелось бы немного отойти от многочисленных схем, представленных в интернете и сделать его более унифицированным. Простая система включения относительно неинтересна и слабо применима в быту. Причин тут множество, но одна из них – чувствительность простых конструкций к характеристикам сети питания и постоянное возникновение ложных срабатываний из-за других электроприборов. Кроме того, очень хотелось, чтобы схему можно было использовать взамен классического выключателя, но с добавлением возможности регулирования яркости света. То есть, со своеобразными диммерными функциями. При этом крайне нежелательно слишком усложнять структуру схемы.

В результате была выбрана такая конструкция:

Устройство подключается на разрыв линии питания нагрузки через контакты F и 0. Встроенный светодиодный индикатор D1 оповещает о текущем режиме работы. Применяются три контактные сенсорные площадки, в качестве которых способен выступать любой проводник от 3 см². Одна дает сигнал на включение устройства, две остальных регулируют яркость света. Управляющей частью служит микроконтроллер AT90S2313, который может быть легко заменен на ATtiny2313.

Общий список элементов схемы:

Маркировка	Номинал	Примечание	Аналоги
Конденсаторы
c8	0.33 мкФ, 400 В
с7	0.1 мкФ, 630 В
с6	100 мкФ, 6.3 В	Электролитический
с4	0.1 мкФ
С1, 5, 9, 10	100 пФ
Диоды, стабилитроны
D1
D2	диод
D3	6.2 В	стабилитрон
Резисторы
R1	330 Ом
R2, 7	1.2 МОм
R3	1 МОм
R4	3 МОм
R5	430 Ом, 1 Вт
R6	1.5 МОм
U1	AT90S2313	ATtiny2313
Q1	BT138-800	семистор	BTB12-800, Q8015R5
X1	4 МГц	Кварцевый резонатор
F1	3.5 A	предохранитель

Общая информация

Клавишные модели наиболее популярные и доступные в цене на сегодняшний день, рассчитаны на напряжение 220-250 В и номинальный ток 10-15 А. Применяются одно-, двух-, трехклавишные, бывают даже 5-6 клавишные.

Монтаж их в помещении проводят открытым или скрытым способом, при этом все клавиши обычно соединены одной рамкой.

Следует отличать клавишные выключатели от переключателей. Они очень похожи, но выполняют разные функции.

Существуют также «проходящий выключатель» – это совмещенный вариант выключателя и переключателя.

Применение многоклавишных устройств очень удобно в больших помещениях, где несколько светильников. Весомый «плюс» представленных выключателей – это меньшая длина провода для подключения выключателя и вывод в одну точку управления освещением в помещении.

Более современными считаются реостаты или диммеры, с помощью которых удобно можно регулировать интенсивность светового потока. Но такие устройства работают только с лампами накаливания и галогеновыми.

Электрические выключатели обычно устанавливаются на стене, в зависимости от способа монтажа электропроводки (скрытая и наружная).

Когда электрические провода спрятаны внутри стен, выключатель будет находиться в стеновом гнезде. В случае открытой прокладки применяют подрозетник, где и будет устанавливаться выключатель.

Первый вариант – самый распространенный, второй – легче обслуживать.

Как разобрать выключатель Legrand

Современные модели бытовых выключателей отличаются не только практичностью и удобством использования, но и миниатюрностью компонентов, благодаря чему они не занимают много места и имеют малый вес.

Электромеханические характеристики таких устройств позволяют выдерживать большое количество циклов работы, и обеспечивают легкий демонтаж устройства, в случае замены или ревизии.

Выключатели Legrand давно завевали своего потребителя высоким уровнем декоративности, при этом, чтобы провести ревизию соединения контактов, в случае исчезновения освещения, не составит большого труда.

Клавиша, или клавиши вынимаются без каких-либо чрезмерных усилий, путем надавливания на выступающую верхнюю или нижнюю часть, после чего снимается декоративная накладка и с помощью отвертки ослабляются фиксирующие лепестки, упирающиеся в стену.

После ослабления выключатель необходимо потянуть на себя и когда контакты станут доступны, оценить визуально из состояние, здесь не должно быть нагара, если таковой имеется необходимо его удалить.

Целостность контактов проверяется с помощью мультиметра и если проблема в самом выключателе, то производится замена, в противном случае следует искать поломку в других частях схемы.

Как разобрать выключатель

Из инструментов для разборки потребуются плоская и крестовая отвертки. У большинства моделей применяются плоские винты крепления, но иногда попадаются крестообразные.

Выключатели бывают с одной, двумя или тремя клавишами. Без их снятия устройство не разобрать, поскольку элементы крепления скрыты внутри.

Устройства различаются по конструкции, и способы разборки могут быть разными:

Клавиша прижимается большим пальцем к стене с одного края и вынимается, если потянуть на себя другой (рис. а). Ковырять отверткой или ножом ее не следует, поскольку на поверхности останутся царапины. Некоторые клавиши сидят плотно и их можно поддеть за край отверткой.
Клавиша сжимается пальцами по бокам, крепления утапливаются, и она свободно отходит.
Если по бокам выполнены разъемы, их поддевают отверткой и аккуратно тянут на себя, после чего клавиша отходит.

Снятие клавиш (а) и рамки (б) с выключателя своими руками

Двойные и тройные клавиши убираются по очереди. Затем надо удалить декоративную рамку, которая прижимается к механизму расположенной посередине и удерживаемой защелками вставкой. Ее следует вынуть, поддев за край отверткой (рис. б).

После станут доступными элементы крепления проводки и механизма выключателя.

Механизм выключателя с элементами крепления проводов

Крепление рамки может быть на винтах, которые следует открутить. Чаще всего она фиксируется на боковых защелках. Пластиковые крепления поочередно отгибаются, и рамка отходит.

Перед тем, как демонтировать механизм, надо найти жилу, через которую к выключателю подключается фаза. Для этого на него подается напряжение, и индикатором проверяется наличие напряжения на обоих контактах. Затем клавиша переключается в следующее положение и проверка повторяется.

Если во всех случаях на одном контакте остается напряжение, значит, к нему подключена питающая фазная жила. Другая жила будет отходящей на лампу. Аналогично находится фаза для двух,- и трехклавишного выключателей. Домашнего мастера не должно волновать количество подведенных проводов. Среди них будет только один провод, по которому подается напряжение питания. Затем подача напряжения снова отключается, и работа продолжается.

Винты крепления держат распорные лапки, упирающиеся в боковые стенки монтажной коробки. Если ослабить винты, механизм свободно выйдет из стены. Если он закреплен на коробке винтами, их следует вывернуть.

Затем отвинчивают винты крепления проводов и вынимают его из выемки стены. На механизме проверяют отсутствие напряжения отверткой-индикатором. Вводные жилы могут быть закреплены самозажимающими клеммами. Чтобы легко вытянуть жилы из разъема, надо нажать на рычажки фиксации. Сначала отсоединяется и изолируется фазный провод. В дальнейшем его снова подключают к контакту фазы нового или отремонтированного выключателя. Если контакты обозначены «L» и «1», подключение делается к «L». При их обозначении «1» и «2» фаза соединяется с контактом «1».

Обозначение контакта L питающей фазы

В двух,- и трехклавишных выключателях обозначение контактов производится аналогичным образом:

двухклавишный – «L», «1», «2» или «1», «2», «3»;
трехклавишный – «L», «1», «2», «3» или «1», «2», «3», «4».

Во всех случаях устройства имеют один общий контакт с подключенной питающей фазой и отводящие контакты к лампам.

Подключение фазы должно быть к неподвижному контакту, а отводящей жилы – к подвижному. Если все выполнено правильно, клавиша будет прижата сверху в положении «включено» и снизу – в положении «выключено».

После разборки выключатель в частном случае выглядит, как изображено на рисунке ниже (марка LEZARD). Он содержит 3 главных элемента: механизм, рамку и клавишу.

Как выглядит разобранный выключатель

Схемы и подключение

Далее рассмотрим подробно схемы подключения разных видов выключателей.

С одной клавишей

Если вы запомнили, как был подключен старый выключатель, то монтаж нового клавишного выключателя не составит труда. Если же нет, не переживайте. Посмотрите повнимательнее на новый выключатель. На основании выключателя закреплены 3 клеммы с обозначениями L1 и L2. Фазу, обычно это красный провод, подключайте в клемму L1. А провод от люстры, обычно синий или черный подключайте в клемму L2.

Теперь остается закрепить выключатель в подрозетнике и проверить его работоспособность. Включение должно осуществляться нажимом клавиши вверх, если включение осуществляется нажимом клавиши вниз, значит вы перепутали провода. Выключите напряжение в щитке и поменяйте местами провода.

Предлагаем посмотреть видео о том, как правильно подключить одноклавишный выключатель:

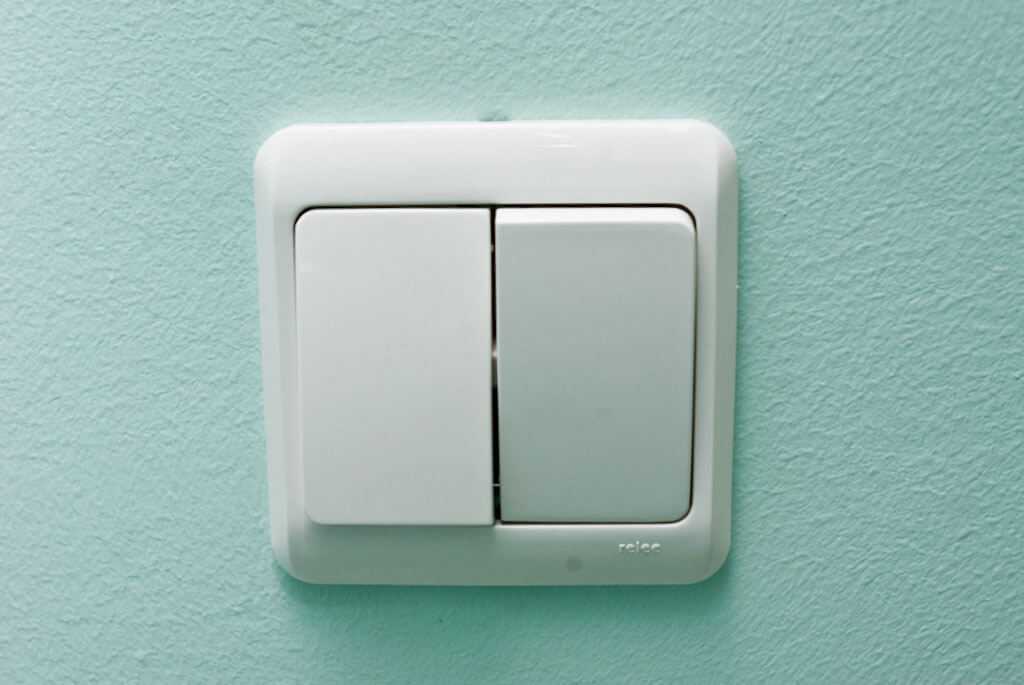

Двухклавишный

Принцип подключения двухклавишного выключателя аналогичен одноклавишному, за исключением того что на нем 3 клеммы. Здесь фазу необходимо подключать на клемму L3. А 2 оставшихся парных провода на клеммы L1 и L2. Здесь сложно перепутать фазу с проводом, который идет с люстры, так как фаза это одиночный провод, а с люстры идет двойной провод.

Предлагаем посмотреть видео о том, как правильно подключить двухклавишный выключатель:

отдельной статье

На основании вышеизложенного, можно самостоятельно заменить выключатель. Главное, придерживаться определенных правил техники безопасности.

Как разобрать выключатель света?

Итак, в исходном положении Вы имеете клавишный выключатель, надежно закрепленный внутри штробы. Для начала подготовьте инструмент для того, чтобы быстро разобрать корпус – индикаторную отвертку, которой будет вполне достаточно.

Инструкция по разборке выключателя света в квартире выглядит следующим образом:

Отключите автомат, защищающий электропроводку от перегрузок сети и короткого замыкания.

Убедитесь в отсутствии электроэнергии в помещении, используя индикаторную отвертку.

Демонтируйте клавишу (-ши)

Неважно, какой вид выключателя Вы используете: одноклавишный, двойной либо с тремя клавишами. Чтобы снять клавишу, необходимо сжать ее пальцами по бокам (посередине) и аккуратно извлечь из корпуса (как показано на фото)

Иногда деталь прочно «сидит» внутри корпуса и чтобы ее достать необходимо поддеть один из краев отверткой.

Снимите декоративную рамку. В некоторых случаях рамка закрепляется двумя болтиками изнутри, реже деталь держат пазы, на которые нужно слегка надавить отверткой, чтобы разобрать электрофурнитуру. Еще один вариант фиксации рамки – с помощью дополнительного элемента, который крепится в пазах суппорта.

Достаньте «сердцевину» из подрозетника. По бокам корпуса установлено два винта, которые закрепляют механизм на стене. Все что нужно сделать – выкрутить их отверткой. Существует еще один вариант удерживания корпуса в подрозетнике – распирающими лапками. Их нужно ослабить, выкрутив по бокам болтики, которые регулируют угол распора.

Отсоедините вводные жилы. Фаза, земля и ноль могут быть закреплены самозажимными клеммами либо винтовым зажимом. В первом случае нужно просто нажать на фиксирующие рычажки и вытянуть жилы с разъемов. Винтовые зажимы необходимо раскрутить отверткой и аккуратно извлечь провода.

Вот и вся инструкция по разборке выключателя света. Как Вы видите, ничего сложного в таком мероприятии нет.

Наглядные видео уроки позволят Вам более подробно увидеть все этапы раскручивания:

Что касается ремонта (ради чего и нужно было разобрать выключатель света), то тут все сводиться к следующим действиям:

Если внутри корпуса видны последствия плавления механизма (пластик пожелтел, некоторые зоны обуглены), можете не задумываясь выбрасывать изделие и идти в магазин за покупкой нового. На сегодняшний день стоимость клавишного выключателя не слишком велика, а вот безопасность гораздо важнее!
Если видимых повреждений нет, попробуйте заново вставить жилы и тщательно затянуть их, т.к. возможно контакт просто ослабился, в результате чего и перестал работать выключатель. Если не помогло, скорее всего, причина в электропроводке, попробуйте прозвонить ее мультиметром, на основании чего и сделайте выводы.

После нахождения причины поломки, а скорее всего это слабый контакт, сборка осуществляется в обратном порядке. Надеемся, что теперь Вы поняли, как разобрать выключатель света своими руками!

Также читают:

Нюансы при разборке различных видов выключателей

Для запитки большого количества софитов, подсветки потолка и других осветительных приборов нередко применяются трехклавишные выключатели. Конструкция таких моделей отличается достаточно тонкими клавишами. Но, как и для двухклавишных, демонтаж трехклавишного выключателя начинается с поочередного удаления каждой из них. Многие модели для упрощения этой процедуры оснащаются небольшим прямоугольным отверстием внизу клавиш, в которые легко войдет отвертка.
Если вы хотите разобрать диммер (регулируемый выключатель с поворотной ручкой). То его демонтаж принципиально ничем не отличается от классической модели. С единственной разницей, что вместо клавиш вам предстоит сначала удалить ручку регулятора.
Сенсорный выключатель разбирается путем удаления наружной панели. Для этой цели можно воспользоваться как обычной отверткой, так и специальной подхваткой, которую можно изготовить самому из проволоки, если она не идет в комплекте

При этом необходимо соблюдать особую осторожность, чтобы не треснуло стекло.
Если выключатель спарен с розеткой, то для демонтажа первого вам потребуется снять розетку вместе с ним. При этом крышку розетки придется удалить, так как под ней, зачастую, прячется один из болтов крепления.
Проходные выключатели имеют ту же конструкцию, что и обычные, а, соответственно и такой же порядок разборки. Единственным отличием является количество проводов, так как подключение фазы производится в нескольких позициях одновременно.

Единственным отличием является количество проводов, так как подключение фазы производится в нескольких позициях одновременно.

Это интересно: Проходные выключатели или бистабильное реле

Диагностика неисправности

В доме, гараже или сарае пропал свет? Прежде чем браться за отвертку, надо выяснить возможную причину. Их может быть несколько, выявить их не составит труда:

Перегорание лампы накаливания. Иногда в таких случаях при включении она может вспыхнуть, помигать или лопнуть, а только потом потухнуть. Если такое произошло, то сомнений возникнуть не должно — лампа требует замены. Следует перевести выключатель в положение «выкл.», аккуратно выкрутить и заменить сгоревшую лампочку рабочей. Если лампа просто не включилась, то для ее диагностики придется также выкрутить ее из патрона, посмотреть, цела ли вольфрамовая спираль, или просто попробовать вставить новую лампу на ее место. Если после проведенных манипуляций свет включился, значит, все в порядке и больше ничего делать не нужно.

Если замена лампы ничего не дала, и свет по-прежнему не желает включаться, возможно, вышел из строя патрон. Чтобы проверить это предположение, его нужно открутить и поставить на его место другой.
При отсутствии реакции вариантов не остается — неисправен сам выключатель.

Дело в том, что причина бездействия механизма включения/выключения может быть легко устранима домашними методами, и замена не потребуется, тогда можно будет снова поставить отремонтированный выключатель на место

А учитывая то, что производители сейчас уделяют большое внимание дизайну своих изделий, то все винты, зажимы и другие крепления обычно спрятаны под рамкой. Поэтому при демонтаже, не зная подробного устройства фурнитуры, можно легко повредить клавиши или рамку, а это значительно ухудшит внешние данные

Светорегулятор на тиристорах

При наличии кучи старых телевизоров и прочих вещей пылящихся в закромах очумельцев, можно не покупать симистор, а сделать простой светорегулятор на тиристорах. Схема немного отличается от предыдущей, тем что для каждой полуволны стоит свой тиристор, и тем самым свой динистор для каждого ключа.

Кратко опишем процесс регулирования. Во время положительной полуволны емкость C1 заряжается через цепочку R5, R4, R3. При достижении порога открывания динистора V3, ток через него попадает на управляющий электрод V1. Ключ открывается пропуская положительную полуволну через себя. При отрицательной фазе тиристор запирается, а процесс повторяется для другого ключа V2, заряжаясь через цепочку R1, R2, R5.

Фазные регуляторы — димеры можно использовать не только для регулировки яркостью ламп накаливания, а также для регулирования скорости вращения вентилятором вытяжки, сделать приставку для паяльника и регулировать таким образом температуру его жала. Также с помощью диммера своими руками можно регулировать обороты дрели или пылесоса и много других применений.

Важно!

Данный способ регулирования не подходит для работы с люминесцентными, экономными компактными и светодиодными лампами.

Пошаговая инструкция

Рассмотрим, как поменять выключатель.

Демонтаж старого

В первую очередь необходимо обесточить провода, приходящие на выключатель.
Для демонтажа выключателя необходимо аккуратно поддеть крышку выключателя плоской отверткой (если не получается подцепить крышку снизу или сверху, то попробуйте подцепить ее сбоку, на некоторых моделях выключателей там располагаются специальные защелки).
После демонтажа крышки нам открывается внутреннее пространство выключателя.
Теперь необходимо открутить крепежные винты.
После этого можно будет вытащить выключатель из подрозетника.
Теперь, когда все внутреннее пространство перед нами, следует индикатором проверить провода на наличие напряжения.
Совет
Желательно сфотографировать, по возможности, как были расключены провода, часто это очень помогает при последующем монтаже.
Теперь можно ослабить зажимные винты или быстрозажимные клеммы, в случае быстрозажимных клемм, возможно, придется отрезать провода.

Предлагаем посмотреть видео о том, как демонтировать старый выключатель:

Подготовка к монтажу нового

Перед последующим монтажем выключателя необходимо осмотреть провода на наличие перетертостей изоляции.
Если таковые имеются, то желательно срезать этот участок провода, если длина провода позволяет, в противном случае замотать изолентой.
Также, если у вас медные многожильные провода и пучок значительно похудел, необходимо обрезать его и зачистить часть провода для лучшего контакта.
