Выбираем терморегуляторы для инфракрасных обогревателей
Инфракрасные обогреватели и терморегуляторы
Для контроля над температурой воздуха в помещении, обеспечения экономичной работы системы отопления и создания максимально комфортного микроклимата применяют разные системы терморегулирования. Широко распространено использование терморегуляторов для инфракрасных обогревателей, обеспечивающих автоматическую работу отопительной системы. Пользователю нужно только установить необходимые параметры, а электроника сама будет поддерживать нужный температурный график.
Обычно принято устанавливать в одно помещение по одному терморегулятору. А вот один прибор на несколько обогревателей в разных комнатах специалисты ставить категорически не рекомендуют. Такой вариант приводит к сложностям в управлении. Ведь хотя помещения находятся в одном доме или квартире, температурный режим и уровень теплоотдачи в них, скорее всего, окажутся разными. По этой причине для достижения комфортного микроклимата в каждом помещении следует устанавливать свои параметры системы отопления.
Инфракрасные обогреватели с терморегулятором работают, пока температура в комнате не достигнет заданного значения. После этого электроника или механика отключают работу отопительной системы, и она не запускается до тех пор, пока температура не снизится на 2-3 градуса ниже установленной нормы. В целом такие терморегуляторы ничем не отличаются от тех, что используются для системы теплого пола.
Принцип работы и функциональные возможности терморегулятора
Термостат для инфракрасного обогревателя позволяет задавать значение температуры на постоянной основе или программным методом. Во втором случае можно запланировать режим не только на день, но даже на определенный цикл в течение нескольких дней — обычно на неделю.
Это свойство современных термостатов очень полезно для использования в отопительной системе загородного дома. Если дом выступает в качестве летней дачи, а зимой хозяева приезжают временами и только по выходным, то можно установить определенный режим работы. В будни будет поддерживаться минимальная температура, необходимая для нормального функционирования системы отопления, а к выходным обогрев включится на полную мощь, и хозяев встретит теплый дом.
Остановимся на типах термостатов немного подробнее.
Механические регуляторы
Механические регуляторы обладают большим сроком службы и работают независимо от наличия электропитания. Они недорогие, компактные, могут использоваться в широком диапазоне температур и просты в управлении.
Недостаток один, но принципиальный — с их помощью можно настроить только одно значение температуры. Если думать об экономии, действительно «умном доме» и максимальном комфорте, то такой прибор не очень-то подходит. Точность установки температуры при использовании этого типа приборов составляет около 2 градусов.
Электронные регуляторы
Этот тип приборов более точен. С их помощью можно устанавливать температуру с точностью до 0,5 градуса. Они допускают подключение выносных температурных датчиков и программируются, позволяя изменять температуру в помещении автоматически в зависимости от времени суток и дня недели. Но такие устройства могут использоваться только в тех помещениях, где всегда поддерживается положительная температура.
Электронный терморегулятор для инфракрасных обогревателей обязательно должен иметь энергонезависимую память. Тогда в случае отключения электроэнергии вам не придется заниматься его перепрограммированием, а все сделанные настройки восстановятся автоматически. Этот момент принципиально важен для нормального функционирования отопительной системы.
Размещение регулятора
Термостат положено устанавливать таким образом, чтобы он находился как можно дальше от сквозняков, прямых солнечных лучей и тепловых источников. Дело в том, что все эти факторы могут внести серьезные погрешности в его работу. Для размещения прибора следует выбирать место, где обеспечивается свободное движение воздуха. Высота установки — 1,5 метра от пола.
Если монтаж системы регулировки осуществляется в очень большом помещении (например, производственном цехе), то стоит отойти от правила «один регулятор — одна комната» и ставить по одному термостату на 100-150 метров. Разумеется, монтаж должен осуществлять специалист, разбирающийся в схемотехнике и электрике. В этом случае удастся достичь оптимального режима работы и комфортного микроклимата.
Основная суть статьи
- Терморегулятор в современных обогревателях – привычный элемент конструкции, наличие которого воспринимается как должное.
- Контроллеры температуры подразделятся на обязательные к установке (обеспечивающие безопасность) и повышающие функциональность отопительного оборудования. О наличии в отопителях устройств первой группы многие потребители даже не знают.
- Коме штатных регуляторов, обязательных к установке и оптимизирующих управление обогревателем, производятся контролеры для дополнительного оснащения обогревателей с целью повышения их экономичности и функциональности.
- Возможность самостоятельного монтажа регулирующих температуру устройств зависит от их сложности. Производители предлагают широкий выбор контроллеров, которые можно смонтировать своими руками, пригласив электрика лишь в качестве консультанта.
- Когда для оснащения отопительного агрегата выбирают электронный контроллер, следует объективно взвесить соответствие класса обогревателя сложности регулирующего устройства – это может уберечь от лишних затрат, так как часто бывает достаточно функциональности более простых и дешёвых терморегуляторов.
Виды и типы модульного инфракрасного отопления
На рынке представлено большое количество различных ИК-приборов для отопления. У них один и тот же принцип работы, но конструкция может отличаться. Конструктивные отличия помогают решить ту или иную инженерную задачу оптимальным образом.
Точечные ИК-обогреватели
По внешнему виду напоминают обычные лампы.
Крепятся к стене с помощью кронштейна либо ставятся на пол.
Очень часто используются в качестве элемента интерьера.
Для обогрева больших комнат рекомендуется покупать несколько маленьких точечных обогревателей средней мощности, устанавливая их в разных углах помещения.
Справка! Главный недостаток — относительно высокая цена приборов этого типа, но в случае длительного использования эти расходы окупаются.
Плёнка Плэн
Представляют собой широкую плёнку, в которую вплетены тонкие нагревательные ИК-элементы. Плёнку монтируют под пол, на стены и на потолок. Плёнка не влияет на работу техники, а помещение нагревается равномерно.
Кроме того, часто ИК-плёнку Плэн нарезают в виде небольших ковриков для локального обогрева, которые размещают в ванной комнате, на входе и так далее. Инфракрасная плёнка полностью безопасна, с точки зрения пожарной опасности, поэтому она может монтироваться под деревянный пол.
Фото 1. Инфракрасная пленка с вплетенными нагревательными элементами, монтируется под пол в ванной, прихожей.
Греющие гипсокартонные
Имеет вид гипсокартона, на тыльной стороне которого размещаются электропроводящие углеродные нити, испускающие мощное инфракрасное излучение при прохождении тока. Нити изолируются специальными полимерными плёнками и отражателями для оптимального излучения. Греющие гипсокартонные панели используется так же, как и обычный гипсокартон (например, для создания обшивки стен).
Потолочные панели
Представляют собой плоские панели небольшой толщины, которые помещены в металлический корпус, а крепятся они на потолок. Потолочные панели довольно сложно повредить (однако, в случае протекания воды в помещении, находящемся этажом выше, прибор рекомендуется отключить).
Потолочные ИК-панели считаются оптимальным методом обогрева помещений, поскольку они не отнимают полезное пространство (тогда как, например, для ИК-ламп нужно найти место для установки). Потолочные радиаторы используются в офисе, в доме, на складе и так далее.
Фото 2. Инфракрасные потолочные обогреватели, плоской формы, в металлическом корпусе, не занимают пространство в помещении.
Настенные
Настенные ИК-панели по своим техническим и эксплуатационным характеристикам похожи на потолочные или напольные. Однако настенные приборы в среднем более слабые, чем другие, поскольку нагретый воздух всегда стремится вверх, что в целом снижает эффективность обогревателя.
Что влияет на расход электричества обогревателем?
Основная характеристика по которой можно определить сколько будет мотать обогреватель — это потребляемая мощность прибора. Чем она выше, тем соответственно больше и будет расход электричества. Стоит так же отметить что потребление зависит от режима в котором он работает.
Конвекционные обогреватели имеют в основном энергопотребление 750 Вт, 1 киловатт, 1500 Ватт 2 кВт может быть и более. Для тепловентиляторов потребление составляет 1500-2000 Вт в час. Для масляных так же пределы от 1000 до 2000 Вт/час.
Давайте посчитаем сколько потратит электроэнергии обогреватель если работает на полную мощность 2000 Вт. Итого получаем 2 кВт в час. Если взять что зимой обогреватель час нагревает 2 отдыхает, получаем 8 часов работы.
2*8 = 16 кВт в день, а если брать среднюю цену за 1 кВт электроэнергии 4 руб, то получаем 16*4 = 64 руб. в день. Цифры могут быть и меньше если первоначально пару часов использовать на полную а дальше использовать менее расходный режим для поддержания температуры.
Читать
Сколько электричества потребляет кондиционер
На основании полученных при расчетах данных можно посчитать сколько электричества израсходует обогреватель за 1 месяц и за весь период холодов.
Таким образом для того чтобы определить сколько потребляет электроэнергии обогреватель достаточно знать его потребляемую мощность при отсутствии режимов работы, и ели есть режимы нагрева знать сколько каждый потребляет электричества.
Потенциал ИК-отопления в доме
Инфракрасные системы отопления — новинки российского рынка обогревательного оборудования. Этот сегмент рынка постоянно растёт, поскольку у ИК-систем имеется большой экономический потенциал. ИК-системы стоят дорого, но они более эффективны и просты в эксплуатации по сравнению с электрическими или газовыми приборами. Единственный достойный конкурент ИК-устройств — это центральное отопление, но оно присутствует не во всех домах, а подключаться к нему дорого.
|
|
Инфракрасные обогреватели – это приборы отопления, которые передают производимое ими тепло окружающим предметам посредством инфракрасного излучения. Это излучение, подобно солнечному свету, невидимо, не поглощается воздухом и без потерь достигает нижней части помещения, прогревая пол, мебель, стены и элементы интерьера, расположенные в зоне действия прибора. В инфракрасных обогревателях до 90% энергии преобразуется в поток тепловых лучей длинноволнового спектра и только 10% уходит на нагрев воздуха рядом с обогревателем.
Таким образом, тепло от инфракрасного обогревателя распределяется равномерно во всей зоне излучения, не зависит от воздушных потоков и высоты потолков, создает комфортные условия для людей за счет обогрева пола, а не воздуха на уровне головы.
Благодаря такому принципу работы, инфракрасный обогреватель может применяться там, где сложен, невозможен или экономически не оправдан другой способ обогрева: в помещениях с очень высокими потолками или большими теплопотерями (продуваемые, сильно застекленные и т.п.); в полуоткрытых и открытых верандах, террасах, залах; на открытом воздухе; в помещениях, где нужен зональный или даже точечный обогрев. Среди других достоинств инфракрасных обогревателей можно отметить экономичность, удобство, безопасность, простоту использования и обслуживания, компактность и бесшумность.
Широкий ассортимент и спектр использования подразумевает, что для каждого конкретного случая установки инфракрасного обогревателя необходимо произвести расчет и подобрать ту модель устройства, которая оптимально удовлетворит потребности в тепле. Модель для промышленного склада, открытого павильона или маленького кафе будет существенно отличаться по характеристикам.
Подключение нескольких инфракрасных обогревателей к одному терморегулятору через контактор
Обычный терморегулятор, будь то механическая, электромеханическая или цифровая/электронная модель, редко позволяет подключить к себе нагреватель мощнее чем 2 – 3 кВт.
Чтобы иметь возможность превысить этот показатель, необходимо разнести управление и питание. Реализовать это не так сложно, как кажется на первый взгляд. Достаточно использовать любой из типов терморегуляторов, подойдет даже простой механический, он будет управлять контактором, через который подаётся напряжение на ИК-нагреватели.
Схема подключения нескольких обогревателей через контактор выглядит следующим образом:
Все основные соединения и дополнительное оборудование, устанавливается в электрическом щите. От которого проложены проводники и до остального оборудования. При этом максимальная мощность подключаемых приборов отопления ограничивается лишь максимально доступной мощностью всей системы. Остальные вопросы решаются выбором соответствующего номинала защитной автоматики и правильными сечениями питающих кабелей.
Принцип работы простой: терморегулятор, в зависимости от температуры в помещении, даёт сигнал на управляющую клемму контактора, который или коммутирует электрическую сеть – пускает на ИК-обогреватели питание, либо разрывает её, когда сигнал пропадает. При реализации этого варианта, подключается любое количество приборов обогрева, имеется возможность для усовершенствования и дополнения.
Недостатки инсталляции с использованием контактора
— Стоимость реализации
Для того, чтобы выполнить монтаж по этой схеме, необходимо выполнить комплекс электромонтажных работ, купить соответствующие элементы – автоматику, регулятор, кабели. Это вариант наиболее затратный из всех представленных.
— Сложность монтажа
Установка и подключение контактора и терморегулятора, их коммутация между собой и прочие монтажные работы, требуют привлечение квалифицированного специалиста. Либо наличие нужных знаний, умений и навыков у вас.
— Ограничение подключаемой мощности
Таким образом подключить к терморегулятору одного или нескольких ИК-обогревателей, суммарная мощность которых более 10-16А невозможно.
Преимущества подключения обогревателей через контактор и терморегулятор
— Возможность регулировки температуры в помещении
Система автоматически поддерживает заданную температуру в помещении. Автоматизированы её включения и выключения.
— Возможность добавления практически неограниченного количества обогревателей или увеличения мощности существующих
Количество, а главное мощность подключаемого оборудования, ограничено лишь выделенной мощность объекта
— Возможность простого усовершенствования системы
Схема позволяет достаточно просто изменять систему, добавлять новые элементы, подстраивать под изменение условий.
— Внешний вид, удобство и безопасность
Скрытая электропроводка и размещение электрооборудования, выполненные по заранее продуманному плану, делают инсталляцию и эксплуатацию значительно более безопасной, управление удобным и внешне имеют привлекательный вид.
ВЫВОД: Схема подключения инфракрасного обогревателя через контактор, позволяет получить максимальные возможности по усовершенствованию, расширении системы. Идеально подходит для больших помещений, например, частных домов. Дополнительные затраты компенсируются неоспоримыми преимуществами, которая даёт такая схема подключения.
В статье представлены самые распространенные схемы подключения инфракрасных обогревателей, которые обычно применяются при организации электрического отопления в квартире или доме. Любые другие возможные варианты монтажа являются лишь модификацией представленных. Какую схему выбрать, каждый решает сам, достоинства и недостатки каждой я довольно подробно описал.
Виды и принцип действия терморегуляторов для ИК-обогревателя
Принцип действия инфракрасных обогревателей заключается в том, что они греют не воздух, а окружающие предметы. Те, в свою очередь, начинают испускать тепло, создавая в помещении теплую атмосферу. Благодаря такой схеме работы инфракрасные обогреватели характеризуются высокой эффективностью. Они обеспечивают быстрый прогрев и могут работать в помещениях любого типа. Это могут быть:
Главным отличием инфракрасного прибора является то, что он греет не воздух, а предметы вокруг себя.
- жилые помещения – кухни, комнаты, коридоры и многое другое;
- промышленные помещения – склады и производственные цеха;
- административные помещения – рабочие кабинеты и офисы;
- хозяйственные помещения – сараи, помещения для домашних животных и гаражи.
Также они применяются для обогрева открытых площадок – это территории у бассейна, детские и спортивные площадки, террасы, веранды и многое другое.
Используя инфракрасные обогреватели для обогрева помещений, необходимо обеспечить контроль за температурой. В противном случае можно потратить электроэнергию впустую, создав в комнате самый настоящий Ташкент. Простые переносные нагреватели, подключаемые к розетке, оснащаются самыми простыми терморегуляторами или не менее простыми ступенчатыми регуляторами мощности – в этом случае за температурой приходится следить самостоятельно.
Что касается настенных и потолочных инфракрасных нагревателей, то они чаще всего представляют собой отдельные греющие модули без каких-либо элементов управления – наподобие обычного светильника, который подключается к сети через регулятор или выключатель. Для того чтобы обеспечить температурный контроль, необходимо приобрести отдельный терморегулятор. После этого останется выполнить подключение прибора к инфракрасному обогревателю – это не сложнее, чем смонтировать светильник с выключателем.
Существуют два вида терморегуляторов для инфракрасных обогревателей:

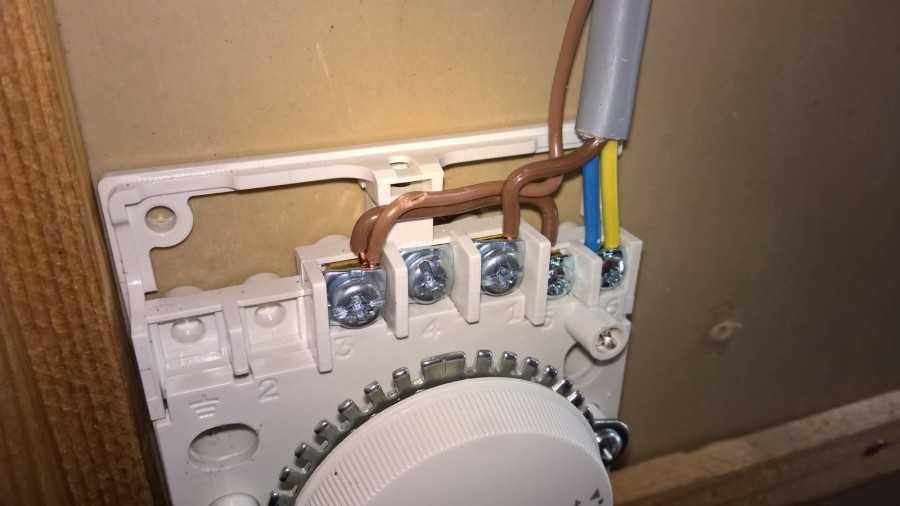

Простые механические устройства надежны в работе, но не отличаются высокой точностью.
- механические терморегуляторы;
- электронные терморегуляторы.
Главным преимуществом механических терморегуляторов является их предельная простота. В их конструкции предусмотрен простейший биметаллический элемент, реагирующий на изменение температуры окружающей среды. Как только температура поднимается до заданного значения, электрический контакт размыкается, прекращая работу нагревательного элемента в инфракрасном обогревателе. Фиксируя падение температуры, датчик замыкает контакты, возобновляя питание нагревательного элемента.
Принцип действия механического терморегулятора для ИК-обогревателя чрезвычайно прост. Только вот точности от него ждать не приходится – расхождение может составить несколько градусов. Чаще всего градуировка в градусах здесь отсутствует, а температура выставляется приблизительно, с ориентировкой на шкалу с цифрами от 0 до 9. Из-за этого страдает энергопотребление, в результате чего растут цифры в счетах за свет.

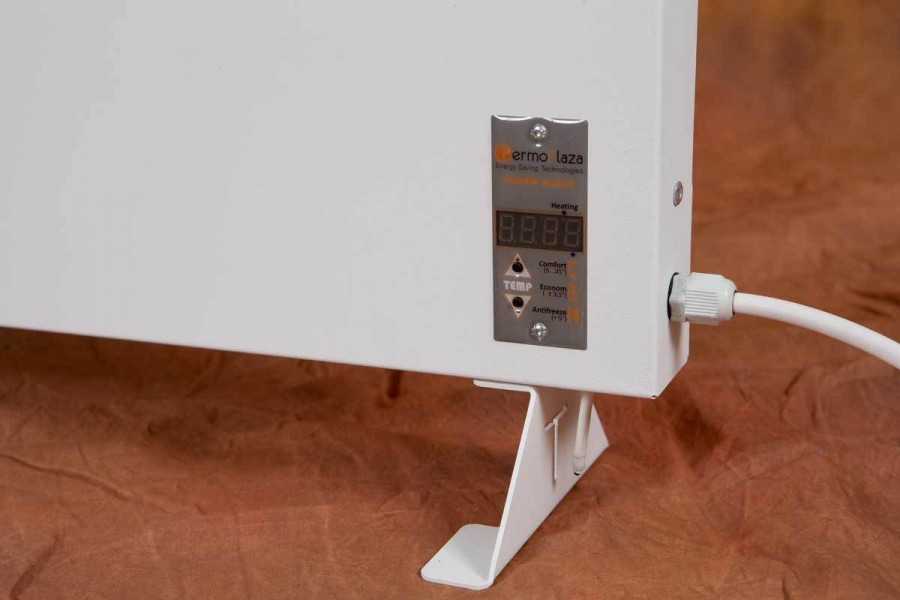

Электронные терморегуляторы для ИК-обогревателей отличаются более высокой точностью – они способны поддерживать заданную температуру с точностью до 0,5-1 градуса. Это уже более приемлемый показатель. Кроме поддержки температуры, электронные такие приборы умеют:
- работать по расписанию;
- работать по заданной программе;
- работать в составе охранных систем;
- управляться по GSM-каналу;
- работать в режиме «Антизамерзание».

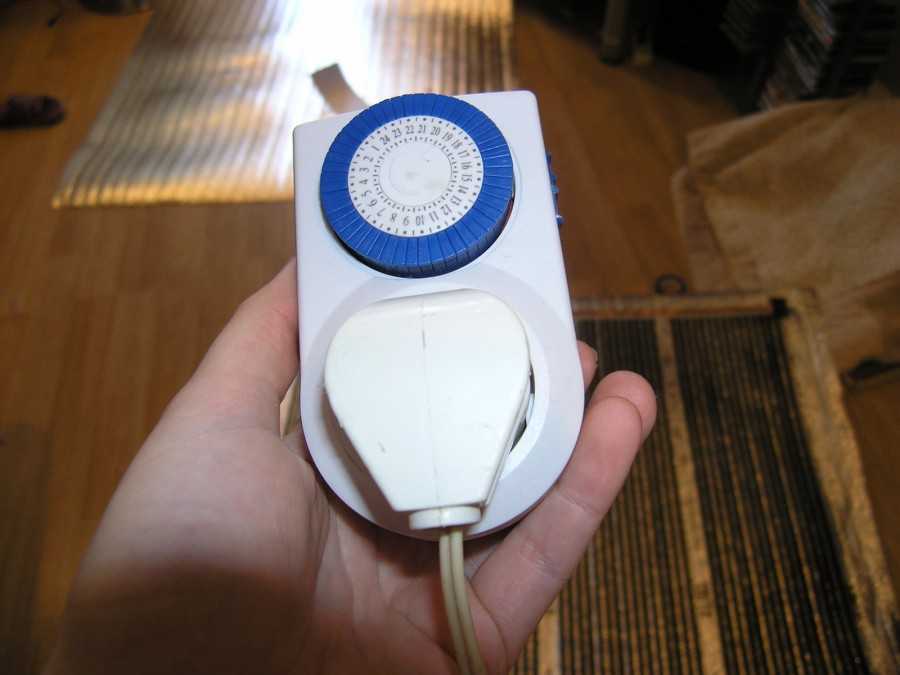

Регулятор температуры, вставляемый в розетку, прост в установке и замене.
Электронные терморегуляторы могут быть простыми и сложными, иметь массу настроек или не иметь их вовсе. Отдельные модели оснащаются модулями дистанционного управления и сенсорными экранами. Все это позволяет сделать управление обогревом более удобным.
Самый простой регулятор температуры представляет собой небольшой блок, вставляемый в розетку. В этом блоке есть своя розетка, управляемая встроенным электронным модулем с датчиком температуры. Модуль следит за температурой в помещении, включая или отключая розетку. Более сложные электронные терморегуляторы ориентированы на управление мощными обогревателями или сразу несколькими единицами отопительного оборудования – они встраиваются в стену в удобном для управления месте.
Высота установки инфракрасных обогревателей
Две важнейших характеристики инфракрасного прибора – его минимальная высота установки и рекомендуемая высота установки. Первый параметр связан с безопасностью использования, второй – с комфортом и практичностью. При инфракрасном обогреве должно соблюдаться минимальное расстояние до обогреваемого объекта, например, рабочих мест сотрудников или столиков посетителей кафе, иначе не исключено получение теплового удара.
| Мощность ик-обогревателя | Мин.высота установки | ||||||
| 2,2 м | 2,5 м | 2,8 м | 3,0 м | 3,5 м | 4,0 м | 4,5 м | 5,0 м |
| 700 | 2,2 | + | + | ||||
| 1100 | 2,4 | + | + | + | + | ||
| 1400 | 2,5 | + | + | + | + | + | |
| 2000 | 2,8 | + | + | + | + | + | |
| 2800 | 3,0 | + | + | + | + | ||
| 3000 | 3,0 | + | + | + | + | + | |
| 4000 | 3,5 | + | + | + | + |
Виды и характеристики терморегуляторов
Термостат – это устройство, позволяющее фиксировать температуру в комнате через определенный интервал времени и одновременно корректируя настройки прибора под необходимые значения. К примеру, когда температура достигает определенной цифры, обогревать принужденно заканчивает цикл работы. И, наоборот, с ее уменьшением – устройство возобновляет свою работу.
Конструктивные характеристики и принцип действия терморегуляторов могут быть различны. Есть два основных вида термостатов для обогревателей:
- механический;
- электронный.
Изделия механического типа состоят из пластмассовой коробки, снаружи которой установлен переключатель. Он бывает круглого типа и легко поддается регулировке в разные положения. Шкала делений может различаться. На некоторых устройствах шаг шкалы составляет 1 градус, но также встречаются приборы с делениями через 2,5.
В этом плане, приборы электронного типа имеют больший спектр возможностей в использовании. Как видно на фотографиях терморегуляторов подобного типа, благодаря жидкокристаллическому экрану настройка осуществляется сенсорно. Для сохранения целостности дисплея применяют защитные крышки.
Регуляторы температуры электронного типа, несмотря на высокую стоимость, понятны в программировании и с легкостью впишутся в любой тип помещения.
В заключение
Вот и вся инструкция по установке и подключению инфракрасного обогревателя напрямую к терморегулятору и сети. Как Вы видите, мероприятие довольно простое и не требует особых навыков в электрике.
Напоследок хотелось бы добавить несколько собственных рекомендаций, связанных с установкой и обслуживанием изделия:
- На сегодняшний день существуют механические и электронные терморегуляторы. Преимущество первого варианта – низкая стоимость и простота использования. В то же время современные изделия с циферблатом имеют большое количество функций, которые позволят сделать отопление не только экономичным, но и автоматическим. Настоятельно рекомендуем Вам отдать предпочтение именно современным электронным изделиям, т.к. это и облегчит Вашу жизнь и сделает отопление наиболее эффективным.
