5 способов сделать кипятильник своими руками в домашних условиях

Как сделать самодельное устройство для кипячения воды

Почему именно лезвия, а не скажем ложки, гвозди, и другие металлические предметы? Оптимальное соотношение потребительских характеристик.

Во-первых, этому способу не один десяток лет, а в «те времена» практически все мужское население брилось именно безопасным лезвием. Материал был всегда под рукой. Так что — традиции…
Во-вторых, площадь поверхности получаемых электродов чудесным образом подходила для баланса характеристик. Не слишком высокая нагрузка на электропроводку, в то же время вода закипала довольно быстро.
Наконец, материал. Лезвия изготавливаются из довольно качественной стали. Они долго служат, и практически не загрязняют воду.

На последнем пункте остановимся подробнее. Есть такое явление, как электролиз. Когда электрический ток возникает между электродами в жидкой среде, вместе с электронами перемещаются частицы материала. Значительная часть остается в воде, не доходя до противоположного электрода. Естественно, вода при этом не становится вкуснее, а в случае, если у вас самодельный кипятильник из гвоздей, она вообще не пригодна для питья. Так что лезвия (особенно высокого качества) — это идеальный донор для нагревателя.

https://www.asutpp.ru/kipyatilnik-svoimi-rukami.html
http://tehnika.expert/dlya-kuxni/kipyatilnik/iz-lezvij.html
https://technosova.ru/dlja-kuhni/kipjatilnik-chajnik-termopot/kipjatilnik-svoimi-rukami/
https://fb.ru/article/449163/kak-sdelat-kipyatilnik-svoimi-rukami-iz-podruchnyih-sredstv
http://tehnika.expert/dlya-kuxni/kipyatilnik/kak-sdelat-svoimi-rukami.html
https://lightika.com/raznoe/delaem-kipyatil-nik-iz-podruchnyh-materialov.html
https://profazu.ru/bytovaya-tehnika/samodelki/kipyatilnik-svoimi-rukami.html

Делаем кипятильник из подручных материалов

Бывают ситуации, когда из строя выходит электрический чайник, а человек находится на даче или просто отсутствует возможность купить приспособление, которое будет нагревать воду.

С такой ситуацией может столкнуться каждый человек, но и выход найти не составит никакого труда, ведь нагревательное устройство можно сделать и своими руками.

В этой статье мы расскажем вам, как сделать кипятильник в домашних условиях из подручных материалов.

Кипятильник из чайника

ТЭН от чайника. Его можно вытянуть, особых сложностей в этом нет.
Двухжильный провод с вилкой. Кстати, его можно взять от чайника.

Порядок действий:

Вытягиваем ТЭН из чайника. Делать это стоит аккуратно, чтобы не повредить его.
Нужно закрепить провода. Это можно сделать с помощью паяльника, хотя лучше использовать клемнные колодки, они отличаются своей надежностью. Как это все сделать смотрите фото.

Обратите внимание, что изначально вы должны выполнить прозвонку нагревательного элемента, когда к нему не подключен провод. Далее нужно проверить уже подключенное устройство

Если все в порядке, тогда можете смело использовать самодельный кипятильник.

Как сделать кипятильник из лезвий

Теперь мы расскажем об опасном способе. Здесь будьте осторожны, в следующих случаях такой кипятильник использовать нельзя:

Если вы греете воду в железной таре.
Если вода соленая.

Перечисленные случаи – это опасность для организма, ведь может ударить током.

Также обратите внимание на то, что с помощью такого кипятильника воду на чай греть не стоит. Если вам нужная горячая вода, чтобы вы могли покупаться, тогда лучше способа не придумать

Собираем кипятильник из лезвий пошагово и с фото:

Изначально нужно взять: Провод с вилкой, два лезвия, нитки, спички.
Зачищаем жилы провода и прикручиваем их к лезвию. Для уверенности крепление можно спаять, тогда конструкция будет держаться прекрасно.
Связываем 4 спички между собой (две пары) нитками, это нужно для того, чтобы лезвия не соприкасались друг с другом.
Всю конструкцию между собой также связываем нитками. Смотрите фото, как это правильно сделать.

Схема подключения выглядит следующим образом.

А вот так можно греть воду с помощью самодельного кипятильника.

Обратите внимание, что по такой инструкции вы сможете сделать кипятильник из следующих материалов:

Болтов.
Ложек.
Гвоздей.
Металлических пластин.
Ножа

Также рекомендуем посмотреть вот такое видео по самодельной сборке.

бестопливные генераторы или как нас обманывают.

Как сделать кипятильник своими руками

Сегодня в каждом доме есть большое количество вещей и приборов, которые значительно облегчают жизнь, делают ее более комфортной и интересной.

Но иногда возникают ситуации, когда нужно проявить смекалку и изготовить что-то из подручных материалов.

На сайте http://vse-elektrichestvo.

ru/poleznye-sovety вы найдете много полезной информации, которая позволит самостоятельно справиться со многими проблемами.

Кипятильник из старого электрочайника

Чтобы изготовить кипятильник, необходимо найти нагревательный элемент. Самым простым решением будет использование старого нагревательного тэна из электрочайника или другого прибора.

Процесс изготовления состоит из нескольких этапов:

извлечение нагревательного элемента из ненужного электроприбора

Важно проследить, чтобы тэн был рабочим, это можно сделать при помощи бытового тестера;
кроме тена, нам понадобится электрошнур с вилкой, а также клемные колодки. Электропровода от шнура подсоединяются к контактам нагревательного элемента;
завершающим этапом будет изготовление надежной изоляции и проверка готового прибора при помощи мультиметра.

Если проверка подтверждает работоспособность нагревателя, то можно приступать к его эксплуатации.

Водонагреватель из подручных материалов

Существует еще один способ быстрого изготовления кипятильника, но он является довольно опасным

Такой прибор нельзя оставлять без присмотра, а при использовании необходимо соблюдать особую осторожность

Нам понадобятся такие материалы:

два металлических предмета. Это могут быть гвозди, ложки, болты или ножи, но чаще всего для изготовления кипятильника используют лезвия;
спички или другие деревянные предметы;
нитки швейные;
шнур с вилкой.

Прежде всего необходимо подсоединить металлические пластины (лезвия) к зачищенным контактам электрошнура. Для большей надежности можно воспользоваться паяльником.

Дальше понадобится изготовить деревянную прокладку, которая не позволит лезвиям соприкасаться друг с другом. Для этого необходимо взять спички и смотать их по 4 штуки при помощи обычных швейных ниток.

Собирается кипятильник таким образом: на одно лезвие укладываются обмотанные спички, затем они накрываются вторым лезвием. Затем эта конструкция также обматывается нитками для надежности.

Научиться делать кипятильники можно благодаря этому видео:

Кипятильник из лезвий для бритвы

Этот вариант уже стал классикой для людей, живших в период отечественного дефицита. За долгие годы появилась масса вариаций таких нагревательных приборов и приличный опыт в их реализации, поэтому рассмотрим такую модель более детально. Лезвия являются не единственным вариантом для электродов кипятильника, но их применяют наиболее часто и это обуславливается несколькими немаловажными причинами:

Высокое качество стали – при электролизе, в толще воды протекает электрический ток, формируемый электронами металла, выделяемым из электродов. Из-за сопротивления жидкости далеко не все частицы переходят от одного электрода к другому, а выпадают в осадок в виде металла, значительно изменяя вкус воды. Бритвенные лезвия изготавливаются довольно качественно, поэтому процент осадка от такого кипятильника будет минимальным.
Оптимальное соотношение геометрических и физических параметров – несмотря на то, что лезвия никто не изобретал в качестве электрода под кипятильник, они обеспечивают относительно высокую скорость нагрева жидкости.
Массовое распространение – можно встретить практически в каждом доме, гараже или мастерской, из-за чего постоянно находятся под рукой.

Материалы для кипятильника из лезвий

Перед изготовлением вам необходимо обзавестись такими элементами:

Сами лезвия – для качественной работы кипятильника не имеет значения фирма и состояния режущих поверхностей, можно брать даже затупленные полотна

Важно чтобы они были одинаковой конструкции, лучше, если вы возьмете их из одной упаковки.
Диэлектрик для изоляции одного лезвия в кипятильнике от другого – можно применить любые, имеющиеся у вас предметы (пластиковые крышки, пробки). Если ничего не приходит на ум, лучше всего для изоляции нагревательных элементов друг от друга использовать обычные спички.
Материал для фиксации электродов в кипятильнике – чаще всего используются нитки

Однозначно не стоит скреплять клеем, и уж тем более, не стоит прибегать к проволоке и другим металлическим изделиям – они сразу закоротят лезвия.
Шнур питания с вилкой – подойдет любой вариант с многожильными медными проводами, которые удобно будет прикручивать вокруг лезвия.

Это минимальный набор, при желании вы можете усложнить конструкцию, используя крокодилы для подключения проводов к лезвиям или установив пластиковый брусок в качестве основы.

Порядок изготовления

Чтобы получить кипятильник из лезвий желательно иметь под рукой такие инструменты: пассатижи, нож или бокорезы, изоленту. Процесс изготовления заключается в следующем:

зачистите провода на питающем шнуре с электрической вилкой, вам понадобиться около 2 – 3см оголенной жилы; Рис. 1. Зачистите провода
прикрутите каждый из концов провода к лезвию, заметьте, не пытайтесь их паять – это бесполезно, вам нужно плотно прикрутить провод, если не получается вручную, возьмите пассатижи; Рис. 2: Прикрутите провода к лезвию
зафиксируйте лезвия на расстоянии друг от друга при помощи диэлектрика, в данном случае используются спички; Рис. 3: положите спички между лезвиями
обмотайте полученный кипятильник нитками, чтобы он не распался в процессе эксплуатации, если он держится и так, можете обойтись и без ниток. Рис. 4: скрепите лезвия ниткой

Самодельный водонагреватель готов, следует отметить, что расстояние между лезвиями определяет и параметр потребляемой из сети мощности, и скорость нагрева. Поэтому наиболее быстрый нагрев вы получите при расстоянии в 2 -3мм (на толщину спички), при расстоянии в 2 – 3 см время нагрева пропорционально увеличится.

Рис. 5: перпендикулярное размещение лезвий на спичках

Но количество электроэнергии, расходуемое для закипания воды, допустим, в пол-литровой банке, будет одинаковым для обоих случаев.

Не забывайте, что все самодельные кипятильники, пропускающие электрический ток через нагреваемую жидкость, нельзя погружать в металлические емкости, они будут находиться под потенциалом и могут ударить током. Подойдет только посуда из диэлектрического материала – стекло, полимер и прочие.

Рис. 6: кипятильник из лезвий в действии

Это интересно: Как экономить на освещении квартиры и дома: эффективные способы

Классическая самоделка из лезвий

Сразу же обращаем ваше внимание на то, что электрокипятильник из лезвий очень опасен

Пользоваться им нужно с предельной осторожностью. Категорически запрещается нагревать таким прибором воду в металлической посуде или же соленые жидкости, растворы

В противном случае может произойти поражение электрическим током или , т.к. провода в воде оголенные. Еще один момент – использовать данную самоделку рекомендуется только для нагрева воды для купания, для заварки чая лучше сделать кипятильник по предыдущей инструкции, так как при работе устройства в воду попадает незначительное количество солей металлов, из которых сделано лезвие.

Категорически запрещается нагревать таким прибором воду в металлической посуде или же соленые жидкости, растворы. В противном случае может произойти поражение электрическим током или , т.к. провода в воде оголенные. Еще один момент – использовать данную самоделку рекомендуется только для нагрева воды для купания, для заварки чая лучше сделать кипятильник по предыдущей инструкции, так как при работе устройства в воду попадает незначительное количество солей металлов, из которых сделано лезвие.

Итак, пошагово с фото примерами рассмотрим процесс сборки прибора. Первым делом подготавливаем двухжильный кабель с вилкой. Если готового нет под рукой, используйте двухжильный , прикрутив с одной из сторон разборную электрическую вилку. Провод желательно брать с сечением не менее 0,75 мм.кв. во избежание его нагрева.

После этого зачищаем жилы и прикручиваем их к лезвиям, стараясь делать это максимально плотно и надежно, как показано на фото ниже:

Всю конструкцию связываем нитками, убеждаемся в правильности подключения, после чего можно осуществлять проверку

Первый пуск производите с максимальной осторожностью

Как правило, вода в трех литровой стеклянной банке нагревается за несколько минут.

Наглядно увидеть технологию изготовления вы можете на видео ниже:

Кстати, по аналогичной схеме можно сделать кипятильник своими руками из болтов, лезвий канцелярского ножа, ложек, гвоздей, либо даже металлических пластин. Принцип работы и схема подключения проводов будут аналогичными. Главное – обеспечьте отсутствие контакта между двумя лезвиями (или что у вас будет), иначе произойдет короткое замыкание.

Вот и все, что хотелось рассказать вам о том, как сделать кипятильник своими руками в домашних условиях. Все же настоятельно рекомендуем использовать только заводские изделия, а еще лучше – электрический чайник, который будет на порядок безопаснее. Данные пошаговые инструкции мы предоставили в ознакомительных целях, и применять на практике эти способы можно только в крайних ситуациях, когда нет альтернативы.

Изготовление полезных в хозяйстве предметов, инструментов и электрических приборов своими руками не всегда связано с желанием сэкономить. Дух изобретательства живет практически в каждом, кто хотя бы раз держал в руках гаечный ключ или отвертку. Для тех, кто не в состоянии выбросить на помойку ни грамма медной проволоки и даже старое ненужное лезвие от бритвы, будет полезно узнать, как из таких подручных предметов можно изготовить работоспособный кипятильник.

Кипятильник своими руками может быть изготовлен различными способами, но не все варианты самостоятельной сборки данного прибора позволяют пользоваться им долгое время. В статье описаны основные, проверенные временем варианты самостоятельного изготовления кипятильника.

Как сделать кипятильник своими руками – методы изготовления кипятильника в домашних условиях из подручных средств

Изготовление полезных в хозяйстве предметов, инструментов и электрических приборов своими руками не всегда связано с желанием сэкономить.

Дух изобретательства живет практически в каждом, кто хотя бы раз держал в руках гаечный ключ или отвертку.

Для тех, кто не в состоянии выбросить на помойку ни грамма медной проволоки и даже старое ненужное лезвие от бритвы, будет полезно узнать, как из таких подручных предметов можно изготовить работоспособный кипятильник.

Как сделать кипятильник своими руками — лучшие из проверенных способов

Наиболее часто в кустарных условиях кипятильники изготавливают из:

Бритвенного лезвия. Лезвия Спутник.
Гвоздей.
ТЭНа для чайника.

ТЭН от старого чайника

Также можно изготовить в домашних условиях работоспособные приспособления для нагрева воды из нихромовой проволоки, которая устанавливается на керамический изолятор.

Основная задача, которая должна быть выполнена при самостоятельном конструировании нагревательных элементов — это минимизация возможности короткого замыкания и поражения электрическим током. При использовании низковольтных самодельных изделий электрического удара практически не стоит опасаться, но устройства, работающие от сети 220 В, могут стать причиной несчастных случаев и пожара.

Заключение

Кипятильник из подручных средств можно изготовить своими руками без финансовых затрат.

Все без исключения самодельные изделия следует эксплуатировать таким образом, чтобы не происходило соприкосновение человеческого тела с нагреваемой жидкостью или с неизолированной частью токоведущих элементов.

Запрещается оставлять кипятильник, сделанный своими руками, без присмотра, а также в местах, где к включенному устройству возможен доступ детей.

Автомобильный кипятильник на 12 v и 24 v Вольт

Совершая дальние поездки, водителям транспортных средств (будь это водитель КамАЗ или владелец легкового автомобиля), нередко встречаются дальние перегоны, по всей длине который нет кафе и достаточно мало заправочных станций, в которых можно заказать горячий напиток.

Автомобильный кипятильник представляет собой мобильный, компактный электрический прибор, предназначенный для нагревания воды до температуры кипения

Поэтому, чтобы взбодриться горячим кофе или чаем, в дороге, отличным вариантом будет использовать автокипятильник.

Виды устройств:

В форме спирали;
В виде стакана.

Стоит отметить, что для нагрева жидкости в автомобиле, можно использовать и газовую горелку, составной частью которой является газовый баллон

Но важно понимать, что данный вид устройств, достаточно дорогой

Спиралевидные устройства, по своей конструкции и принципу работы, практически не отличаются от обычных кипятильников. Подача питания к данным устройствам, производится посредством прикуривателя.

Кипятильник, погружается в емкость с водой и подключается к разъему

Важно понимать, что недопустимо извлекать устройство из емкости во включенном состоянии. Такие кипятильники, обладают рядом некоторых особенностей

Например, являясь достаточно компактными и легкими, они могут храниться в любом удобном месте. Но невозможность накрыть емкость крышкой при кипячении воды, приводит к тому, что вода начинает выплескиваться.

Лучшим вариантом нагревателя воды в машину, является использование устройства в виде кружки или стакана. Данное устройство, оснащено нагревательным элементом, который расположен в нижней части, что позволяет накрывать стакан крышкой.

Существует несколько разновидностей подобных изделий, которые работают от 12 и 24 вольт. Некоторые модели могут подключаться к разъему usb.

Классическая самоделка из лезвий

Сразу же обращаем ваше внимание на то, что электрокипятильник из лезвий очень опасен

В противном случае может произойти поражение электрическим током или перегрузка сети, т.к. провода в воде оголенные. Еще один момент – использовать данную самоделку рекомендуется только для нагрева воды для купания, для заварки чая лучше сделать кипятильник по предыдущей инструкции, так как при работе устройства в воду попадает незначительное количество солей металлов, из которых сделано лезвие

Категорически запрещается нагревать таким прибором воду в металлической посуде или же соленые жидкости, растворы. В противном случае может произойти поражение электрическим током или перегрузка сети, т.к. провода в воде оголенные. Еще один момент – использовать данную самоделку рекомендуется только для нагрева воды для купания, для заварки чая лучше сделать кипятильник по предыдущей инструкции, так как при работе устройства в воду попадает незначительное количество солей металлов, из которых сделано лезвие.

Итак, пошагово с фото примерами рассмотрим процесс сборки прибора. Первым делом подготавливаем двухжильный кабель с вилкой. Если готового нет под рукой, используйте двухжильный провод ПВС, прикрутив с одной из сторон разборную электрическую вилку. Провод желательно брать с сечением не менее 0,75 мм.кв. во избежание его нагрева.

Далее свяжите по четыре спички нитками и разместите эти спички между лезвиями, чтобы предотвратить короткое замыкание между ними и обеспечить некоторое расстояние:

Всю конструкцию связываем нитками, убеждаемся в правильности подключения, после чего можно осуществлять проверку. Первый пуск производите с максимальной осторожностью

Как правило, вода в трех литровой стеклянной банке нагревается за несколько минут.

Наглядно увидеть технологию изготовления вы можете на видео ниже:

Будет интересно прочитать:

Как сделать паяльник из подручных средств
Как пользоваться мультиметром
Как сделать электрический обогреватель своими руками

Самодельный мощный кипятильник

Раньше, в каждом доме Советского северянина, был такой самодельный кипятильник. С помощью его можно было быстро нагреть ведро воды для поения домашнего скота, птицы или растопить привозную замерзшую питьевую воду для людей, которая хранилась обычно в 200 л. железной бочке.

Видео работы кипятильника.

Конструкция кипятильника оказалась очень простой, надежной, ремонтопригодной и легко повторяемой, все детали (в то время) легко доступные, в каждом магазине всегда был большой выбор нихромовых спиралей для плиток, калориферов, а перегоревших предохранителей (для корпуса) было предостаточно на каждом производстве.Предлагаю повторить такую конструкцию и сделать «турбо» кипятильник с максимально возможной мощностью для такого размера корпуса.

Пункт 1. Для изготовления нам понадобится.

Материалы и инструменты:• Нихромовая спираль или проволока (желательно d=1 мм).• Производственный предохранитель ПН2 или его керамический корпус.• Саморезы по дереву длиной 20 мм — 8 шт.• Провод с вилкой (сечением не меньше 4 мм2).• Приспособление для намотки спирали (смотреть здесь).• Нож, отвертка.

Пункт 2. Расчет мощности спирали накаливания.

Для всех вычислений нам понадобятся эти формулы:1. Определение силы тока I = P / U2. Сопротивление спирали R = U / I3. Длину необходимой проволоки R = ρ • l / S 4. Сечение провода S = π • d²/4 или S = 0,8 • d²

Фото. Моток нихромовой проволоки.

Для начала надо определиться, какую нихромовую спираль или проволоку Вы сможете достать, если любую, то ваши возможности просто безграничны . Чем толще будет диаметр (сечение) проволоки, тем мощнее получится нагреватель, кипятильник.

Замеряем штангенциркулем диаметр нихрома и смотрим в таблицу ниже.

При использовании нагревателя в жидкости, это значение можно еще увеличить в 1,2 — 1,5 раза.

У меня нашлась проволока d=1 мм. (S=0,8мм2), по таблице получается, что для 1000С Ток I=19.2А.

Применим коэффициент для жидкости (вода) 1,4, максимальный брать не будем.

(1) Получается: I=19.2А*1,4=26,88А. максимальный ток для будущего кипятильника I=26,9А.Посмотрим, что это будет в кВт.: P=I*U =26,9А*220в=5918,6Вт.=5,9кВт.Вот такой должен получиться мощный кипятильник, примерно 6кВт.

(2) Вычисляем необходимое сопротивление для проволоки: R = U / I=220в/26,88А=8,18Ом.

(3) Теперь вычислим необходимую длину проволоки для намотки ее в спираль: l = R • S / ρ = 8,18Ом *0,8 / 1,11 = 5,89 м.ρ — берем из нижней таблицы.

Все необходимые данные получены, можно откусить 6 метров нихромовой проволоки и завить ее в спираль на специальном приспособлении (как вариант).

Пункт 3. Изготовление кипятильника.

Берем вот такой предохранитель ПН2 (обычно на 100А. и более).

Пункт 4. Испытания в работе.

ВНИМАНИЕ! Подключать данное устройство можно только в розетку, проводку и автоматы которые рассчитана на ток 30А и больше! (для менее мощного тэна ограничения уменьшаются)Во включенном состоянии прикасаться к нагреваемой емкости и воде категорически запрещено!Не оставлять без присмотра, использовать в недосягаемости детей!

Подвешиваем кипятильник в емкость с нагреваемой водой, чтобы он не касался стенок и не лежал на дне.

Такой кипятильник способен за кипятить ведро воды за 8-9 минут, а 200 л. бочку примерно за 3 -3,5 часа.

PS. Обладатели халявного электричества, пользуйтесь на здоровье.

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Из ТЭНа чайника

Также кипятильник можно собрать из ненужного электрического чайника, при условии, что нагревательный тэн исправен. В данном случае ничего лишнего придумывать не нужно – вам понадобиться сам тэн и шнур с вилкой. Для начала проверьте целостность обоих деталей от электрического прибора при помощи мультиметра.

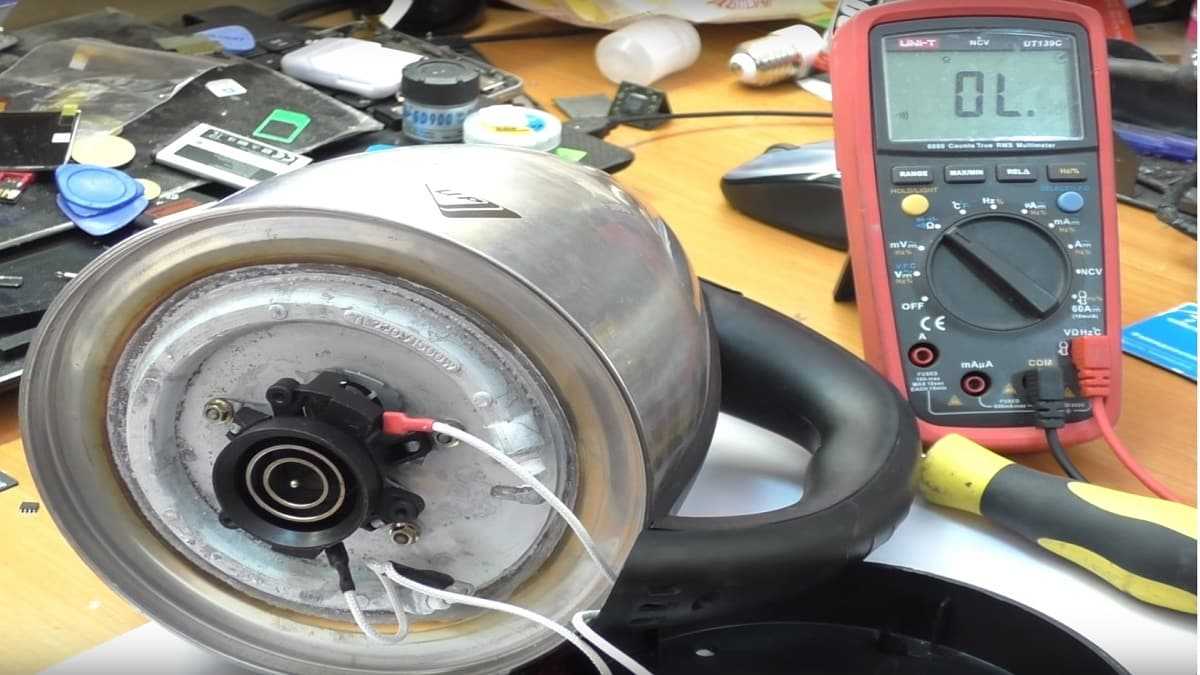

Рис. 7: проверьте исправность мультиметром

Прозвоните шнур и ТЭН, если они исправны, значит, их можно смело использовать для изготовления кипятильника.

Для соединения выводов ТЭНа удобнее применить клеммные зажимы, но если таких не окажется под рукой, можно использовать и обычный паяльник.

Для изготовления кипятильника выполните такую последовательность действий:

разберите чайник и выньте из него ТЭН, ту же процедуру проделайте с подставкой и достаньте из нее шнур, если длины кабеля достаточно, можно просто обрезать его у основания.
при помощи ножа или кусачек удалите изоляцию с краев провода;
закрепите клеммные зажимы на контактах ТЭНа при помощи отвертки;
с другой стороны к клеммам подключите зачищенные провода шнура;
проверьте мультиметром цепь кипятильника и сопротивление между выводами штепсельной вилки и корпуса.

Рис. 9: готовый кипятильник из ТЭНа

Кипятильник готов, его можно использовать как для нагревания технической воды, так и для кипячения питьевой. По своим параметрам работы он ничем не отличается от классического чайника или кипятильника, поэтому может использоваться и в металлических емкостях. В связи с тем, что в нагревательном устройстве применяется заводской тэн, вы получаете довольно мощный кипятильник.

Идея №1 – Используем резистор

Первая и наиболее простая технология изготовления электрического паяльника своими руками – с использованием мощного резистора. Устройство будет рассчитано на работу при напряжении от 6 до 24 Вольт, что позволит питать его от различных источников тока, и даже сделать переносной вариант, питающийся от автомобильного аккумулятора. Для того чтобы самостоятельно изготовить инструмент, Вам понадобятся следующие материалы:

Советский проволочный резистор (ПЭВ), покрытый керамической изоляцией сопротивлением 20 Ом и мощностью 7 Ватт. Можно выбирать компоненты и с другими характеристиками, в зависимости от того, на какую мощность вы хотите сделать паяльник и от какого напряжения планируется его питать. Вот простейшая формула для расчета: R = U²/P. Где R – сопротивление, измеряемое в Омах; U – напряжение, которым планируется питать паяльник, в Вольтах; P – желаемая мощность нагревателя в Ваттах. Эту деталь можно купить на рынке или в магазине радиодеталей, а также вытащить из старого советского прибора.
Текстолитовая или фанерная пластина для изготовления удобной ручки. Можно использовать и другие токонепроводящие материалы, которые смогут выдержать высокие температуры, например, некоторые виды пластика.
Два медных прутка различного сечения. Тот, который потолще, выбирается строго по внутреннему диаметру резистора. От этого будет зависеть качество передачи тепла от нагревательного элемента к жалу, а следовательно, и время нагрева, удобство работы. Второй должен быть тоньше, он будет выступать в качестве жала. С помощью напильника его нужно будет заточить под удобную вам форму. Основные типы жал представлены на картинке. Сразу же хотелось бы отметить, что самым удобным является вариант по типу плоской отвертки, так как на нем удобно переносить припой к месту работы, и возможно как пропаивать массивные контакты, так и выполнять тонкую работу.
Одно откушенное колечко пружинки (будет служить фиксатором), винтик и шайба. Все комплектующие Вы можете увидеть на фото ниже.

Чтобы самому сделать паяльник из резистора в домашних условиях, Вы должны выполнить следующие этапы:

В торце толстого медного прута нужно просверлить отверстие и прогнать резьбу под винтик с помощью метчика. Также необходимо вырезать канавку под фиксатор, которым в нашем случае является кольцо пружинки. Сделать это можно с помощью треугольного надфиля или ножовки по металлу.
Со второго торца просверлите отверстие диаметром, как у тонкого прутка, который будет выступать в роли жала мини паяльника.
Все элементы стержня нужно собрать в одно целое, как показано на фото.
Резистор подготавливается для крепления жала паяльника, которое нужно вставить и зафиксировать сзади винтиком с шайбой.
Из текстолитовой или фанерной пластины нужно своими руками сделать удобную рукоятку с посадочным местом под резистор и провод. Для этого с помощью лобзика выпилите две одинаковые половины ручки и проделайте отверстия и углубления под винты и гайки.
К выводам нагревателя необходимо подключить шнур для питания. Его обязательно нужно прикрутить на винты, чтобы контакт был надежным.
Готовый самодельный паяльник скручивается и проверяется.

Обращаем Ваше внимание на то, что таким портативным пистолетом можно запросто паять микросхемы и даже сделать зарядное устройство для автомобильного аккумулятора своими руками. Работать он может не только от блока питания, но и от аккумулятора

На форумах мы встретили множество отзывов, где данный вариант самоделки подключали от прикуривателя на 12 Вольт, это также очень удобно!

Обратите внимание, что при первом включении все паяльники могут некоторое время дымить и вонять. Это нормально для любой модели, так как выгорают некоторые элементы лакокрасочного покрытия

Впоследствии это прекратится.
