Простые схемы для начинающих радиолюбителей для пайки в домашних условиях

Как создать радиосхему своими руками

На первой стадии уточняют основные характеристики проекта. Кроме электрических параметров, определяют:

• размеры;
• внешний вид;
• элементы управления.

В любом случае необходимо учесть условия будущей эксплуатации. В некоторых ситуациях придется обеспечить защиту от механических и других неблагоприятных внешних воздействий.

К сведению. Долговечность радиоаппаратуры во многом зависит от поддержания оптимального температурного режима. Если естественной вентиляции недостаточно, применяют радиаторы или принудительный обдув.

Кроме электрической схемы, нужно создать чертеж для правильного монтажа функциональных и эстетических компонентов конструкции. Список деталей и других необходимых покупок сократит время поиска в магазинах. Следует подготовить рабочие (измерительные) инструменты, расходные материалы. При необходимости – изучить пайку и другие специальные технологии.

Гальванические покрытия на изделиях самостоятельно

Гальваничиские покрытия на металлах применяют для защиты от коррозии , получения блеска, а также для получения проводящих поверхностей.

Прежде всего необходимо чщательно очистить предмет! Очищеное изделие подвешивается в гальванической ванне, где оно будет служить в качестве катода.

Гальваническое покрытие медью

На 1 литр воды 250 г сульфата меди (медный купорос) 50-80 г концентрированной серной кислоты. Анодом служит медная пластинка подвешенная паралельно покрываемой детали. Напряжение должно быть 3-4 В плотность тока — 0.02-0.3 А/см2. Температура 18-30 градусов. Чем сложнее форма детали, тем меньший ток можно применить.

Гальваническое покрытие никилем (никелирование)

В 450 г. воды растворить 25г. кристаллического сульфата никеля 10 г борной кислоты или Цитрата натрия (Цитрат натрия можно приготовить нитрализовав 10г лимонной кислоты раствором соды). Плотность тока при никелировании не должна превышать 0.005 А/см2. Температура 30-35 градусов.

Гальваническое покрытие хромом (хромирвание)

В 100 мл. воды растворить 40 г ангидрида хромовой кислоты CrO3 и 0.5г серной кислоты (ни в коем случае не больше!). Процесс протекает при плотности тока 0.1 А/см2, а в качестве анода используется свинцовая пластина , площадь которой должна быть несколько меньше площади хромируемой поверхности. Температура 30-35 градусов. Проводить под вытяжкой или на открытом воздухе из-за выделений хромовой кислоты.

Шпионские штучки или Секреты тайной радиосвязи

Шпионские штучки или Секреты тайной радиосвязи. В предлагаемой книге рассматриваются особенности схемотехнических решений, применяемых при создании миниатюрных транзисторных радиопередающих устройств. В соответствующих главах приводится информация о принципах действия и особенностях функционирования отдельных узлов и каскадов, принципиальные схемы, а также другие сведения, необходимые при самостоятельном конструировании простых радиопередатчиков и радиомикрофонов. Отдельная глава посвящена рассмотрению практических конструкций транзисторных микропередатчиков для систем связи малого радиуса действия.

Схемы отечественной и зарубежной радиоаппаратуры заводского производства

Усилители мощности низкой частоты (57)Принципиальные схемы усилителей мощности низкой частоты отечественного и зарубежного производства.

Предварительные усилители НЧ (3)Предварительных усилители низкой частоты отечественного/зарубежного производства.

Пусковые и зарядные устройства (10)Схемы пусковых и зарядных устройств для автомобильных и других аккумуляторов.

Компьютеры и периферия (5)Компьютерная техника: мониторы, принтеры, сканеры, материнские платы, ноутбуки, разная периферия.

Музыкальные центры и комплексы (8)Принципиальные схемы музыкальных центров (комплексов) отечественного/зарубежного производства.

Акустические системы и агрегаты (13)Схемы усилителей и фильтров к акустическим системам отечественного и зарубежного производства.

Измерительные приборы (31)Схемотехника осциллографов, мультиметров, генераторов и других измерительных приборов отечественного/зарубежного производства.

Связная радиоаппаратура (4)Принципиальные схемы раций, радиостанций и трансиверов, приемников и передатчиков отечественного и зарубежного производства.

Связь и телефония

Схемы радиоприёмников (292)Самодельные радиоприёмники на микросхемах и транзисторах, детекторные, СВ, ДВ, КВ, УКВ (FM).

Радиостанции и трансиверы (133)Конструкции и схемы радиостанций, трансиверов, трансвертеров и устройств двухсторонней радиосвязи.

Конструкции и схемы антенн (71)Конструкции антенн для приёма и передачи радиосигнала, антенные усилители и конвертеры.

Радиопередатчики (155)Схемотехника радиопередатчиков, трансмиттеров, усилителей мощности высокой частоты.

Аппаратура радиоуправления (100)Устройства для радиоуправления, радиопередатчики с приемниками, шифраторы и дешифраторы, рулевые машинки.

Телефония и фрикинг (75)Различные приставки к телефону, защита ТА и разговоров, переговорные устройства, телефонные аппараты.

Практическая энциклопедия юного радиолюбителя

Электроника шаг за шагом. Практическая энциклопедия юного радиолюбителя. В практическую энциклопедию радиолюбителя входят популярные рассказы об основах электротехники, электроники и радиотехники, о звукозаписи, телевидении, радиоприеме, электронной музыке, об автоматике и вычислительной технике. В книге много практических схем и описаний конструкций для самостоятельного изготовления. Большую помощь радиолюбителю в его практической работе окажет имеющийся в книге справочный материал. Оставив почти без изменений основную (учебную) часть книги, автор добавил к ней 128 коротких рассказов о современных приборах, методах и применениях электроники, а также разработал для книги 200 новых иллюстраций, объединив их в «Веселый конспект».

Борисов В. Г. Юный радиолюбитель (8-е изд.)

Юный радиолюбитель. В форме популярных бесед книга знакомит юного читателя с историей и развитием радио, с элементарной электро- и радиотехникой, электроникой. Содержит большое число описаний различных по сложности любительских радиовещательных приемников и усилителей звуковой частоты с питанием от источников постоянного и переменного тока, измерительных пробников и приборов, автоматически действующих электронных устройств, простых электро- и цветомузыкальных инструментов, радиотехнических игрушек и аттракционов, аппаратуры для телеуправления моделями, для радиоспорта. Даются справочные материалы.

Васильев В. А. Радиолюбители — сельскому клубу

адиолюбители — сельскому клубу. Описаны назначение, работа, устройство, изготовление и налаживание большого числа простых радиолюбительских конструкций, предназначенных для использования в клубной работе на селе: теле- и радиоантенны, звукотехническая аппаратура (усилители НЧ разного назначения и приставки к ним, источники питания приборов, громкоговорители, электронные приставки к электрогитаре, различные электрифицированные устройства для сельской дискотеки) и пр. Большинство конструкций, приведенных в книге, рассчитано на изготовление из широко распространенных деталей которые еще имеются у радиолюбителей и предназначено для повторения малоопытными радиолюбителями.

Обозначение источников питания

Любое радиоэлектронное устройство способно выполнять свои функции только при наличии электроэнергии. Принципиально выделяют два типа источников электроэнергии: постоянного и переменного тока. В данной статье рассматриваются исключительно источниках постоянного тока. К ним относятся батарейки или гальванические элементы, аккумуляторные батареи, различного рода блоки питания и т.п.

В мире насчитывается тысячи тысяч разных аккумуляторов, гальванических элементов и т.п., которые отличаются как внешним видом, так и конструкцией. Однако всех их объединяет общее функциональное назначение – снабжать постоянным током электронную аппаратуру. Поэтому на чертежах электрических схем источники они обозначаются единообразно, но все же с некоторыми небольшими отличиями.

Электрические схемы принято рисовать слева на право, то есть так, как и писать текст. Однако такого правила далеко не всегда придерживаются, особенно радиолюбители. Но, тем не менее, такое правило следует взять на вооружение и применять в дальнейшем.

Гальванический элемент или одна батарейка, неважно «пальчиковая», «мизинчиковая» или таблеточного типа, обозначается следующим образом: две параллельные черточки разной длины. Черточка большей длины обозначает положительный полюс – плюс «+», а короткая – минус «-»

Также для большей наглядности могут проставляться знаки полярности батарейки. Гальванический элемент или батарейка имеет стандартное буквенное обозначение G.

Однако радиолюбители не всегда придерживаются такой шифровки и часто вместо G пишут букву E, которая обозначает, что данный гальванический элемент является источником электродвижущей силы (ЭДС). Также рядом может указываться величина ЭДС, например 1,5 В.

Иногда вместо изображения источника питания показывают только его клеммы.

Группа гальванических элементов, которые могут повторно перезаряжаться, аккумуляторной батареей. На чертежах электрических схем они обозначается аналогично. Только между параллельными черточками находится пунктирная линия и применяется буквенное обозначение GB. Вторая буква как раз и обозначает «батарея».

Платные программы для черчения электросхем

Такие программные продукты выбирают очень тщательно. При сравнительном анализе рекомендуется уточнить срок действия, функционал и другие особенности платных версий.

DipTrace для разработки печатных плат

Программа по сумме потребительских параметров соответствует профессиональной категории. На основе созданной электрической схемы она в автоматическом режиме подготовит печатную плату, покажет объемный макет конструкции. В ходе проектирования без вмешательства пользователя корректируется взаимное расположение компонентов с учетом теплового режима.

DipTrace

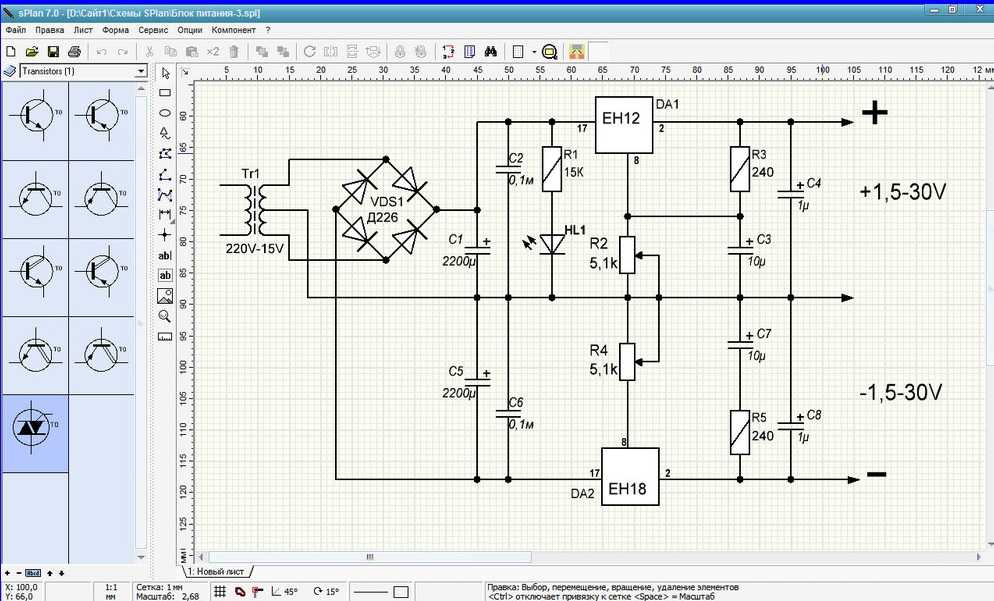

SPlan

В бесплатной версии вывод на печать и сохранение проектов заблокированы. Однако выполнить соответствующие операции несложно с применением снимка экрана. Полноценная версия предлагает расширенные функции, возможность оперативного пополнения базы данных компонентов с официального сайта разработчика.

SPlan – режим редактирования электрической схемы

Способы соединения проводов из сплавов высокого сопротивления

Для соединения проводов из сплавов высокого сопротивления (нихром, константан, никелин, манганин и др.) имеется несколько простейших способов сварки без применения специального инструмента.

Способ 1. Концы свариваемых проводов зачищают, скручивают и пропускают через них ток такой силы, чтобы место соединения накалилось докрасна. На это место пинцетом кладут кусочек ляписа (азотнокислое серебро), который расплавляется и сваривает концы проводов.

Способ 2. Если диаметр свариваемой проволоки из сплава высокого сопротивления не превышает 0,15—0,2 мм, то на концы ее наматывают тонкую медную проволоку (диаметром 0,1—0,15 мм), причем с реостатной проволоки изоляцию можно не удалять. Затем соединенные таким способом проволочки вносят в пламя горелки. Медь при этом начинает плавиться и прочно соединяет оба реостатных провода. Оставшиеся концы медной проволоки отрезают, а место сварки изолируют, если нужно. Этот способ можно применить для соединения медных проводов с проводами из сплавов высокого сопротивления.

Способ 3. Перегоревший провод обмотки реостата или нагревательного прибора можно соединить следующим способом: концы провода в месте обрыва вытягивают на 15—20 мм и зачищают до блеска шкуркой. Затем из листовой стали или алюминия вырезают небольшую пластинку, делают из нее муфту и надевают ее на провода в месте соединения. Провода предварительно скрепляют обычной скруткой. Затем муфту плотно сжимают плоскогубцами. Соединение проводов с помощью муфты обеспечивает достаточно высокую механическую прочность, но контакт в месте соединения не всегда надежен, а это может привести к местному перегреву провода и перегоранию его

Статьи и справочная информация

Справочная информация (361)Справочные листы (даташиты), аналоги электронных компонентов (радиодеталей) и их эквивалентная замена.

Аудиотехника (9)Статьи на тематику аудио, конструкции аудиосистем, реставрация аудиоаппаратуры, модернизация, полезные советы.

Статьи начинающим радиолюбителям (170)Статьи с полезными знаниями для начинающих радиолюбителей, рекомендации с примерами.

Статьи по микроконтроллерам (14)Публикации по микроконтроллерам, использование AVR/PIC/STM, наладка, программирование.

Автоматика и управление (18)Статьи по системам автоматики, принципам автоматического управления, автоматизация процессов.

Радиолюбительские расчеты (6)Как рассчитать узлы радиоэлектронной аппаратуры и параметры отдельных элементов.

Ремонт и модернизация (89)Как отремонтировать или модернизировать электронное устройство, полезные рекомендации и примеры.

Связь (109)Статьи и заметки по связной технике, настройка радиоаппаратуры для связи, конструкции и советы.

Электроника в быту (29)О применении радиоэлектроники в быту и хозяйстве, домашняя автоматика своими руками.

Альтернативная энергетика (21)Источники альтернативной энергии, как самостоятельно изготовить генератор электричества, солнечная энергия.

Полезные советы и знания (142)Материалы для радиоэлектронщиков и конструкторов, которые не вошли в предыдущие разделы, разные статьи.

История радио, факты и личности (13)История радио, радиотехники и электроники, интересные факты и личности.

Веселые истории, картинки, радиоюмор (2)Радиолюбительский юмор — веселые картинки, смешные истории из жизни.

Бесплатные программы для создания схем

Чертить вручную, даже без точного соблюдения требований стандартов, непросто. Гораздо легче пользоваться специализированным программным обеспечением. С его помощью можно создавать, хранить и модифицировать радиосхемы для дома. В этом разделе представлены программы, которыми можно пользоваться бесплатно

При сравнении рекомендуется обратить внимание на следующие детали:

• функциональность;
• удобство обращения;
• временные и другие ограничения.

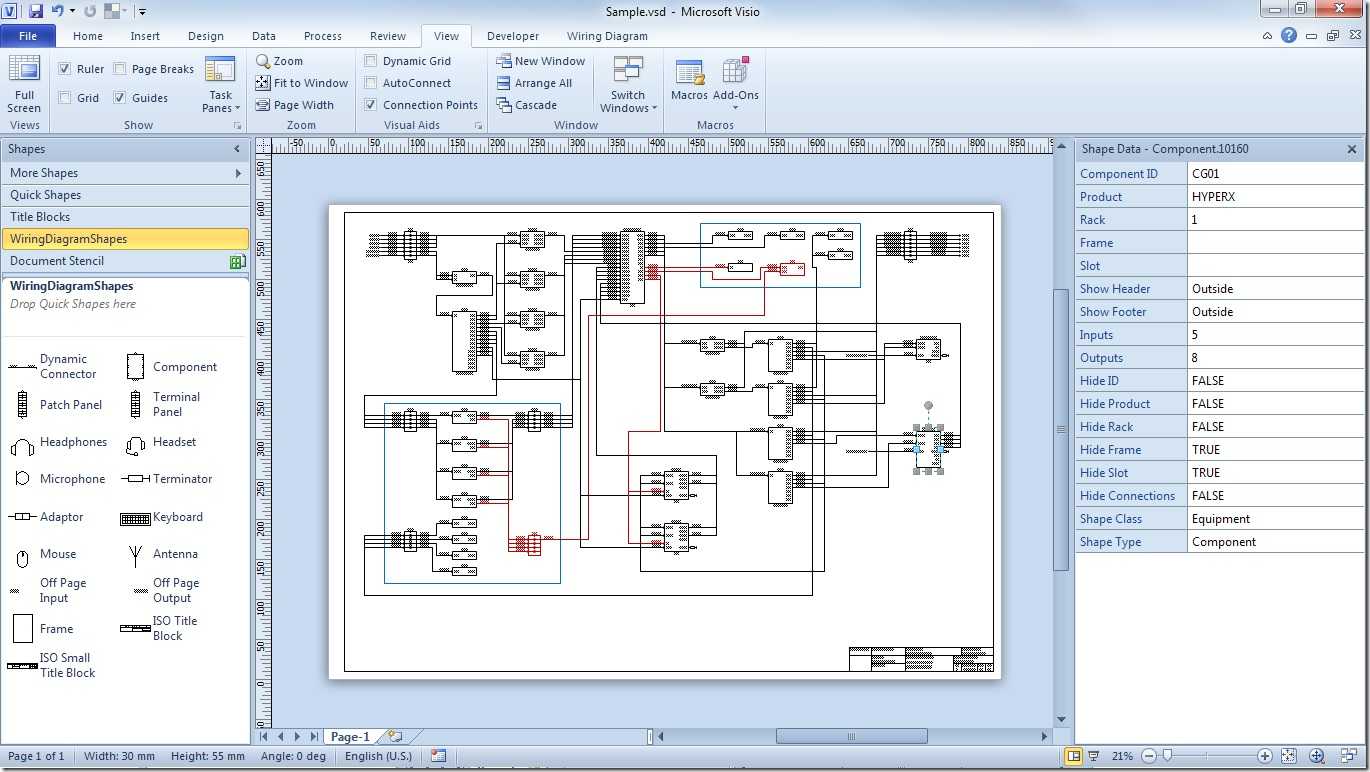

Простая программа для рисования схем VISIO

ПО создано с применением привычного многим пользователям стилевого оформления Microsoft. Это упрощает обращение без предыдущего опыта. В каталоге стандартной библиотеки предлагается широчайший ассортимент электронных компонентов. Кроме электрических, с помощью этого продукта создают монтажные и блочные (принципиальные) схемы.

Программа VISIO

Понятный ProfiCAD

Для решения многих задач вполне достаточно будет возможностей данного продукта. Компонентная база данных меньше, чем в рассмотренном выше примере. Однако работать с программой несложно. Единственный минус – частичная русификация.

ProfiCAD

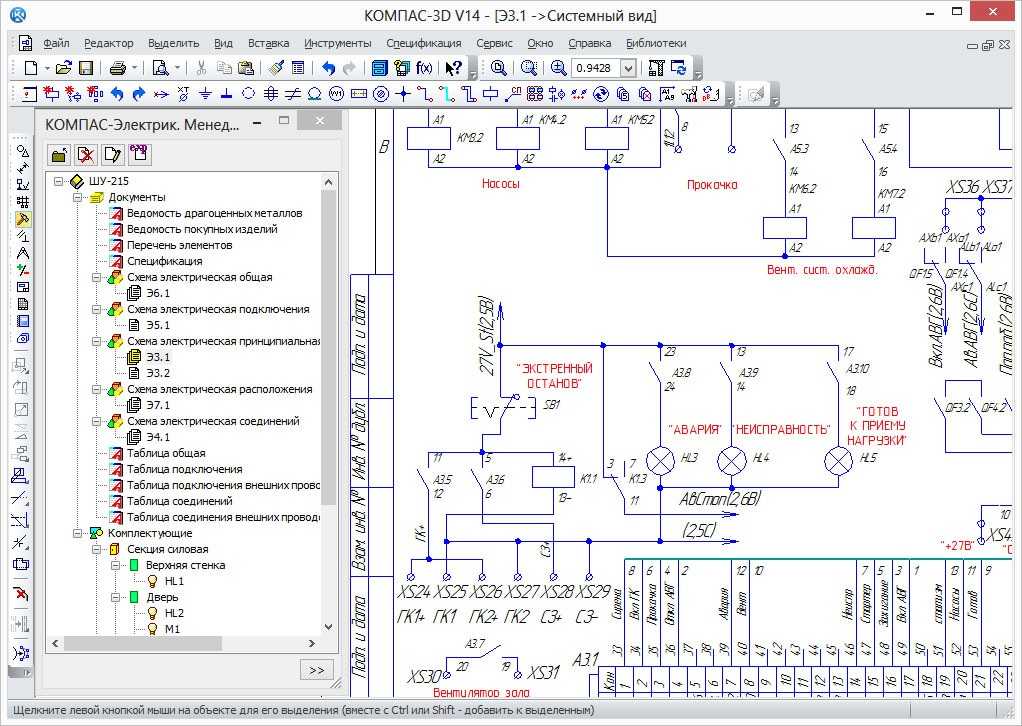

Компас Электрик

Эта программа поможет подготовить качественную проектную документацию любого уровня сложности. Дополнительное преимущество – автоматизированное выполнение типовых действий:

• составление списка компонентов;
• нумерация;
• отображение подсказок.

Компас Электрик

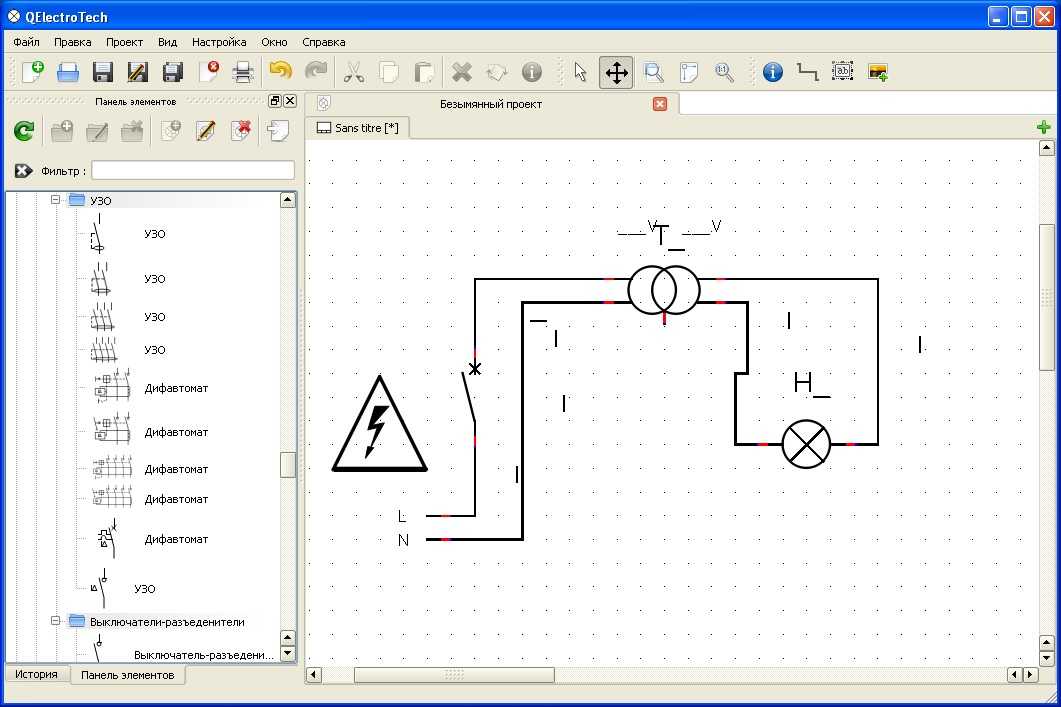

QElectroTech

Здесь есть режим добавления компонентов. При обработке изображений можно изменять размеры, пользоваться координатной сеткой. Ограниченный набор шрифтов не позволит выполнить все требования отечественного ГОСТа. Впрочем, для создания радио своими руками в домашних условиях такие функции не обязательны.

QElectroTech

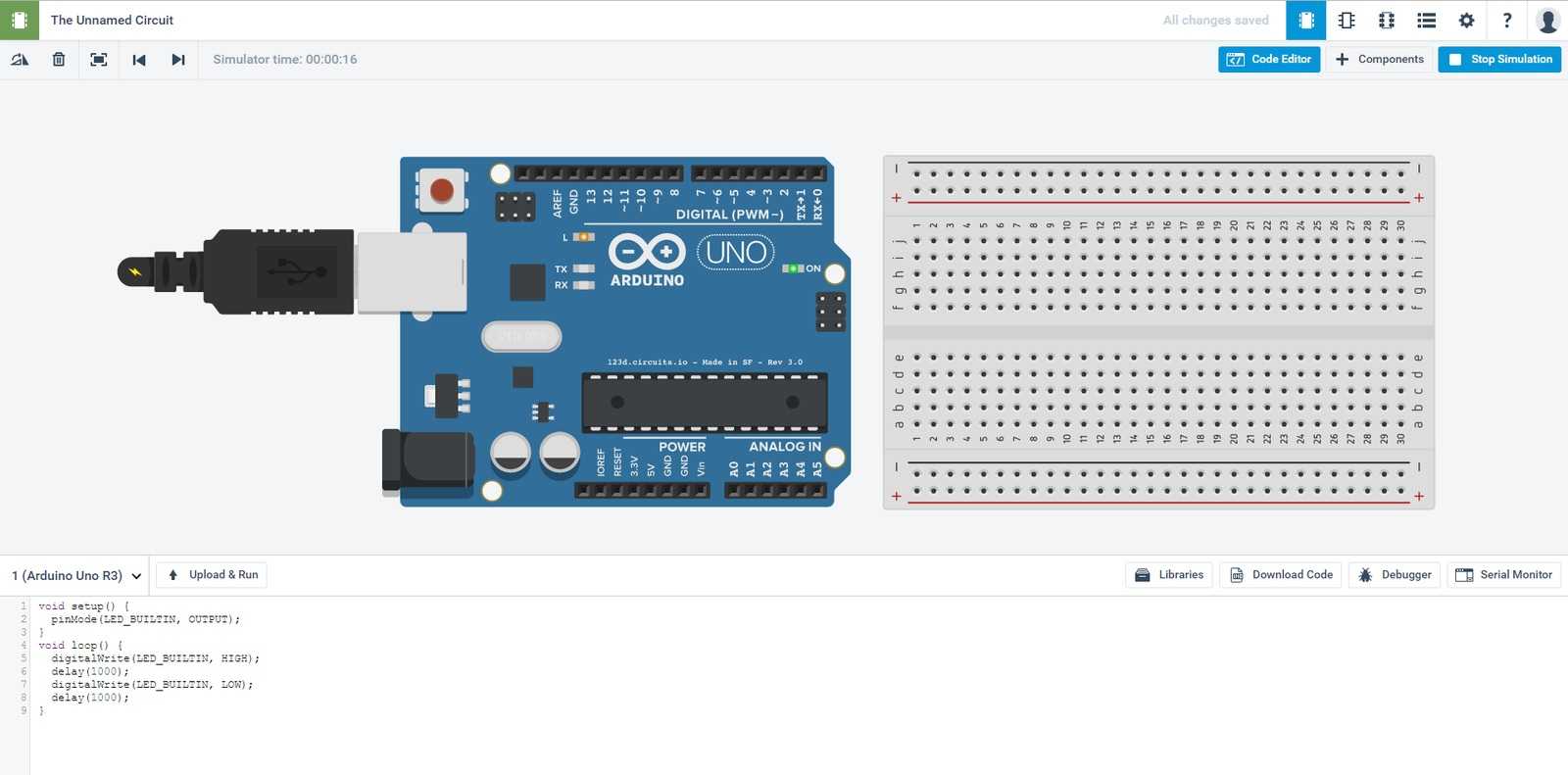

Программа моделирования электронных схем 123D Circuits

Важные особенности:

• создание чертежей с возможностью заказа изготовления печатных плат;
• имитация работы электрических схем.

123D Circuits

К сведению. Пользователи отмечают средние показатели точности в режиме имитации. Бесплатно предлагаются только базовые функции.

РАДИОСХЕМЫ, Схемы электрические принципиальные

Электрические схемы для начинающих, для любителей и профессионалов

Добро пожаловать в раздел Радиосхемы! Это отдельный раздел Сайта Радиолюбителей который был создан специально для тех кто дружит с паяльником, привык все делать сам своими руками и он посвящен исключительно электрическим схемам.

Здесь Вы найдете принципиальные схемы различной тематики как для самостоятельной сборки начинающими радиолюбителями, так и для более опытных радиолюбителей, для тех кому слово РАДИО давно уже стало не просто хобби а профессией.

Кроме схем для самостоятельной сборки, у нас здесь имеется и достаточно большая (и постоянно обновляемая!) база электрических схем различной промышленной электроники и бытовой техники- схемы телевизоров, мониторов, магнитол, усилителей, измерительных приборов, стиральных машин, микроволновок и так далее.

Специально для работников сферы ремонта, у нас на сайте имеется раздел «Даташиты», где вы сможете найти справочную информацию на различные радиоэлементы.

А если Вам необходима какая либо схема и есть желание ее скачать, то у нас здесь все и прочих сюрпризов

Если есть вопросы или не нашли то что искали- заходите к нам на ФОРУМ, подумаем вместе!!

Для облегчения поиска необходимой информации раздел разбит по категориям

Схемы для начинающих В этом разделе собраны простые схемы для начинающих радиолюбителей. Все схемы чрезвычайно просты, имеют описание и предназначены для самостоятельной сборки.материалы в категории	Свет и музыка устройства световых эффектов: мигалки, цветомузыки, стробоскопы, автоматы переключения гирлянд и так далее. Конечно-же все схемы можно собрать самостоятельно	Схемы источников питания Любая радиоэлектронная аппаратура нуждается в питании. Именно источникам питания и посвящена данная категория
Электроника в быту В этой категории представлены схемы устройств для бытового применения: отпугиватели грызунов, различные сигнализации, ионизаторы и так далее… В общем все что может быть полезно для дома	Антенны и Радиоприемники  Антенны ( в том числе и самодельные), антенные комплектующие а также схемы радиоприемников для самостоятельной сборки	Шпионские штучки В этом разделе находятся схемы различных «шпионских» устройств- радиожучки, глушители и прослушиватели телефонов, детекторы радиожучков
Авто- Мото- Вело электроника Принципиальные схемы различных вспомогательных устройств к автомобилям: зарядные устройства, указатели поворотов, управление светом фар и так далее	Измерительные приборы Электрические принципиальные схемы измерительных приборов: как самодельных так и промышленного производства	Отечественная техника 20 Века Подборка электрических принципиальных схем бытовой радиоаппаратуры выпущенной в СССР
Схемы телевизоров LCD (ЖК) Электрические принципиальные схемы телевизоров LCD (ЖК)	Схемы программаторов Схемы различных программаторов	Аудиотехника Схемы устройств связанных со звуком: усилители транзисторные и на микросхемах, предварительные и ламповые, устройства преобразования звука
Схемы мониторов Принципиальные электрические схемы различных мониторов: как стареньких кинескопных, так и современных ЖК	Схемы автомагнитол и прочей авто-аудиотехники  Подборка схем автомобильной аудиотехники: автомагнитолы, усилительные устройства и автомобильные телевизоры Схемы автомагнитол	устройства на микроконтроллерах материалы в категории
Схемы музыкальных центров Электрические принципиальные схемы и инструкции по реонту музыкальных центров материалы в категории	Схемы DVD плееров и домашних кинотеатров материалы в категории	Схемы усилителей и ресиверов материалы в категории
Схемы Блоков питанияиинверторов ЖК телевизорови мониторов Электрические принципиальные схемы инверторов и источников питания телевизоров Схемы инверторов и источников питания ЖК телевизоров и мониторов	Схемы телефонов и для телефонов  Схемы радиотелефонов и различных самодельных устройств к телефонам- антипираты, блокираторы и так далее материалы в категории	Схемы инверторовСварочных Схемы сварочного оборудования- сварочные источники, полуавтоматы и инверторы Схемы сварочных инверторов

Справочные материалы

Различные справочники в помощь радиолюбителям

материалы в категории

Правила работы с радиосхемами

Радио это очень просто, если применить в комплексе представленные выше знания. С помощью специализированного программного обеспечения можно создать новую или модифицировать стандартную радиосхему. Некоторые продукты помогают моделировать реальные процессы до сборки. Когда проект утвержден, приобретают необходимые электронные компоненты.

Токопроводящие дорожки вырезают острым ножом или вытравливают с применением хлорного железа. Также применяют универсальные платы. Для простых конструкций подойдет навесной монтаж. После включения проверяют работоспособность и настраивают схему с применением измерительных приборов. Далее собирают конструкцию, контролируют функциональное состояние.

Токопроводящий клей из подручных материалов

Как известно не всегда материалы можно соединить при помощи пайки (например когда возникает необходимость прикрепить шлейф к токоведущей дорожке),и выход здесь один- только клеевое соединение.

В таких случаях потребуется токопроводящий клей, но его не так-то легко приобрести.В интернете есть множество рецептов как изготовить токопроводящий клей самостоятельно, но там тербуются дефицитные компоненты такие как порошковое серебро…

Ниже приводится рецепт токопроводящего клея из доступных компонентов:1. Для приготовления необходимы медные опилки, графит самого тонкого помола и связующее вещество, например, лак или клей. Медные опилки легко получить мелким напильником из куска меди. Если нет графита, нужно взять электрощетку от любого коллекторного электродвигателя и ножом настрогать нужное количество графитового порошка. Связующее должно быть возможно более жидким.Сначала смешивают две части (по весу) медного порошка и одну часть графита, затем добавляют связующее до требуемой консистенции — и масса готова. В качестве связующего вещества пробовался использовать кедровый лак для художественных работ. Он весьма жидкий и при высыхании не изолирует проводящие частицы одну от другой. Можно применить и другой масляный лак или клей, предварительно разбавив его растворителем.Прежде чем применять проводящую массу на ремонтируемом изделии, следует сначала на каком-либо образце испытать прочность клеевого шва и его проводимость. Если связующим выбран лак, прочность шва, разумеется, будет не очень высокой.

Разнотематические схемы

Узлы радиоэлектронной аппаратуры (157)Схемотехника разнообразных узлов и блоков радиоэлектронной аппаратуры.

Бытовая электроника (364)Полезные радиоэлектронные устройства используемые в быту, дома и на даче, электроника своими руками.

Компьютерная электроника (29)Схемы устройств и приставок для компьютера, расширяем возможности компьютера.

Металлоискатели и металлодетекторы (45)Принципиальные схемы металлоискателей, приборов для поисков цветных и черных металлов.

Сварочное оборудование (23)Собрание схем сварочных аппаратов, сварочно-пусковых устройств, самодельные полуавтоматы для сварки металлов.

Измерения, тестеры, генераторы (364)Схемотехника измерительных приборов: сигнализаторы, тестеры, индикаторы, генераторы сигналов, частотомеры.

Автомобильная электроника (151)Полезная радиоэлектроника автомобилисту, самодельные электронные устройства для автомобиля.

Охранные устройства и сигнализации (165)Схемы охранных устройств и охранной сигнализации для защиты периметра и различных объектов.

Медицинская техника (24)Медицинские приборы для лечения, стимуляции, анализа и прочих целей здравоохранения.

Электронные самоделки для радиолюбителей и начинающих электриков

Раз уж Вы решили стать электриком-самоучкой, то наверняка через небольшой промежуток времени Вам захочется сделать какой-нибудь полезный электроприбор для дома, автомобиля либо дачи своими руками. Одновременно с этим самоделки могут пригодиться не только в быту, но и изготовлены на продажу, к примеру, самодельное зарядное устройство для аккумулятора. На самом деле процесс сборки простых устройств в домашних условиях не представляет ничего сложного. Нужно всего лишь уметь читать схемы и пользоваться инструментом для радиолюбителей.

Что касается первого момента, то перед тем, как приступать к изготовлению электронных самоделок своими руками, Вам нужно научиться читать электросхемы. В этом случае хорошим помощником будет наш краткий обзор всех условных обозначений на электрических схемах.

Из инструментов для начинающих электриков Вам пригодится паяльник, набор отверток, плоскогубцы и мультиметр. Для сборки некоторых популярных электроприборов может понадобиться даже сварочный аппарат, но это редкий случай. Кстати, в этом разделе сайта мы рассказали даже, как сделать простой паяльник своими руками и тот же сварочный аппарат.

Отдельное внимание нужно уделить подручных материалам, из которых каждый электрик новичок сможет сделать элементарные электронные самоделки своими руками. Чаще всего в изготовлении простых и полезных электроприборов используются старые отечественные детали: трансформаторы, усилители, провода и т.д

В большинстве случаев начинающим радиолюбителям и электрикам достаточно поискать все нужные средства в гараже либо сарае на даче.

Напоследок хотелось бы отметить – если Вы знаете, как создать какой-нибудь интересный электроприбор своими руками, и желаете поделиться опытом, можете отправить собственную инструкцию нам на почту через форму Обратной связи. В свою очередь, мы обещаем сохранить авторство за Вами, чтобы остальные посетители знали, чья это электронная самоделка!
