Как работает металлорукав для прокладки кабеля и почему так важно его использовать

Что собой представляет металлический рукав

Металлорукав – гибкий металлический трубопровод, предназначенный для защиты проложенных внутри него кабелей, проводов и труб от преждевременного износа в результате внешнего воздействия (ультрафиолетового излучения, влаги, механического повреждения и пр.).

Металлический рукав в ПВХ-изоляции отличается от обычного наличием поверхностной защитной оболочки из поливинилхлорида (PVC)

Она обеспечивает надёжную герметичность, прочность к разрыву без потери в гибкости, стойкость к коррозийному воздействию и, что особенно важно, — пожаробезопасность контура и защиту от поражения электрическим током

Схематически строение металлического рукава с изоляцией из ПВХ представлено на фото ниже:

Интересно! Прародителем современного металлического рукава считается ожерелье, изготовленное в технике «гусиного горлышка» в конце XIX века ювелиром Генрихом Витземанном.

Металлические рукава применяются для прокладки:

  • электропроводки;
  • линий связи (телефонной, радио и интернет);
  • силовых кабелей лифтов;
  • вентиляционных и отопительных труб;
  • шлангов систем кондиционирования, вентиляции и дымоотведения;
  • транспортировочных магистралей для сыпучих продуктов и пр.

Конструкция металлорукава

Металлорукав изготавливается из стальной оцинкованной, либо нержавеющей ленты, поверх которой накладывается защитная полимерная оболочка (см. рисунок 1). Полимерная оболочка обеспечивает полную герметичность металлорукава, защищает от вредных воздействий окружающей среды и значительно увеличивает прочность металлорукава на разрыв. Материал изготовления полимерной оболочки указан в таблице 2.

Между витками стальной ленты для уплотнения уложена х/б нить. Металлорукав изготавливается в исполнениях:

  • «П» (повышенная прочность) — из более толстой металлической ленты и обладает большим усилием на разрыв;
  • «ХЛ» (хладостойкое) — температура эксплуатации от -60°С;
  • «ЭХЛ» (для экстремально холодного климата) — температура эксплуатации от минус 70°С;
  • «Т» (теплостойкое) – металлорукав стойкий к воздействию повышенной температуры, эксплуатация до +200°С;
  • «М» (маслобензостойкое) — оболочка стойкая к воздействию масла и бензина (испытания по ГОСТ IEC 60811-2-1-2011);
  • «Х» — химическая стойкость к кислотам и щелочам;
  • «ЗГ» (защита от грызунов) — оболочка повышенной твердости, стойкая к воздействию грызунов, муравьев и термитов.Обладает максимальной стойкостью к истиранию — существенно для подземной прокладки. Стойкая к воздействию ультрафиолета и солнечного излучения. Отличная химическая стойкость ко многим кислотам и щелочам.

Виды гофры для прокладки кабелей

Гофра для кабеля есть разная по прочности:

  • Легкая. Имеет тонкую стенку и наивысшую степень гибкости. Рекомендована для прокладки под обшивкой в стенах и на потолках. Механическую нагрузку держит слабо.
  • Средняя. Чуть толще чем легкая, но не настолько жесткая как тяжелая. Может использоваться в стенах и в стяжке. В стенах они хороши, но в стяжке лучше укладывать тяжелую гофру.

  • Тяжелая. Стенки толстые, гибкость низкая. Можно укладывать в стяжку, закапывать в землю. Для поворотов лучше использовать уголки или специальные муфты, так как минимальный радиус изгиба довольно большой. Они дают нормальную степень защиты как по влаге, так и по пылезащищенности.
  • Армированная. Пластиковые оболочки наносятся поверх скрученной в спираль стальной проволоки. Это — лучший вариант для укладки в грунт и при подвешивании.

Как видите, классификация идет по прочностным свойствам, что определяет область использования.

Разновидности

Кроме всего этого есть еще гофра с протяжкой и без. Протяжка — это тонкий трос или провод, который облегчает затяжку кабеля в гофру. Кабель привязывают к концу троса, тянут за другой его конец, заправляя кабель внутрь. Без протяжки справится с этой задачей проблематично — при достаточной жесткости несколько метров кабеля можно просто просунуть внутрь, но если трасса длинная, это будет слишком сложно.

Кабельная гофра может быть с протяжкой (правильное название «зонд») и без

Если уж говорить о видах пластиковой гофры, надо упомянуть, что есть двухслойная гофра. Снаружи у нее такая же ребристая поверхность, а внутри она гладкая. Гофра для кабеля такого вида стоит дорого, но при необходимости в нее реально можно протянуть новый кабель. В тех видах, где внутренняя стенка ребристая это удается далеко не всегда — если трасса имеет минимум поворотов, да и те по широкому радиусу.

Металлическая и метало-полимерная гофра

Металлическая гофра для кабелей тоже бывает разной. Ее делают из оцинкованной или нержавеющей стали. Кроме того, есть металлическая гофра с полимерным покрытием. Она имеет лучшие характеристики по защите от пыли, попадания влаги. Такую защитную оболочку еще называют метало-полимерной.

Защита электрических проводов

У металлической гофрированной трубки есть два очень важных назначения:

  • Защита электрического кабеля от влаги, перегибов, повреждений, электромагнитного излучения и химических реагентов;
  • Защита самого здания от возгорания в результате проблем с проводкой. Даже в случае короткого замыкания и плавления изоляции кабеля металлорукав не даст распространиться пламени.

Чаще всего металлические гофрированные трубки применяются там, где риск возгорания особенно велик. Они незаменимы в производственных цехах, промышленных зданиях. Кроме того, металлорукава часто применяются при монтаже проводки в деревянном домостроении, о чём портал Rmnt.ru подробно писал. Также металлическая защита кабеля используется в каркасных домах, в стенах из самана и гипсокартона, конструкциях из пластика.

Существует четыре вида металлических гофрированных кабель-каналов:

  1. Оцинкованные. Они не герметичные, это трубка, которая скручена из тонкой оцинкованной полосы. Места стыков уплотняют тканью из асбеста;
  2. Из лужёной жести. Тоже не герметичные, но перед скруткой жесть защищают от ржавчины и внешних воздействий с помощью электролитического лужения. В итоге металлорукав служит дольше и может быть использован в помещениях с высокой влажностью;
  3. Из нержавеющей стали. Прочный, не боящийся коррозии, может применяться в помещениях с агрессивной химической средой. Долговечный и надёжный, но достаточно дорогой вариант защиты электропроводки;
  4. В поливинилхлоридной оболочке. Отличается хорошими герметичными свойствами, не боится влажности, механических воздействий, химических веществ. Такую гофру вполне можно закопать в траншею, проводя кабель к дому, применять в уличных условиях и промышленных цехах.

Перечислим основные правила монтажа проводки в металлических гофрированных трубках:

  • Нельзя забывать о таких важных фитингах, как хомуты, скобы, муфты, которыми будут соединяться концы трубок;
  • План проводки необходим, чтобы точно определить длину металлорукава, сократить количество ненужных изгибов и соединений;
  • Перед монтажом гофротрубку обязательно проверяют на наличие дефектов, задиров, повреждений. Внутри не должно быть пыли и грязи;
  • Укладывается кабель-канал без натяжения, ведь это приведёт к появлению щелей между витками гофры;
  • Нельзя также допускать провисаний;
  • Резких изгибов быть не должно;
  • Для сухих помещений вполне можно использовать самый недорогой оцинкованный металлорукав, для влажных выбрать герметичные варианты, а места соединений прикрывать специальными муфтами или изолентой;
  • Если вы будете проводить сварочные работы, защищайте металлическую гофру на это время, потому что металл достаточно тонкий и может быть повреждён.

Важно! Выбирая размеры металлорукава для проводки, нужно учитывать, что его наполняемость не должна превышать 70% внутреннего диаметра

Металлорукава по размерам делятся на 12 категорий, от 5,1 миллиметра до 78 миллиметров внутреннего диаметра и от 9,8 до 87,1 миллиметра внешнего диаметра. Для примера: у вас кабель 3х2,5 с наружным диаметром приблизительно 11 миллиметров. То есть для него нужен металлорукав с внутренним диаметром не менее 13 миллиметров. Следует выбирать металлический рукав категории 15 с внутренним диаметром 14,7 миллиметра — это ближайшее к нужному значение.

Чаще всего гофротрубки из металла продаются бухтами длиной 30, 50 и 100 метров, но вы сможете получить куски нужно длины, используя инструменты для плавной резки металлических изделий.

Чтобы провести правильный монтаж кабеля в металлической гофрированной трубке, вам потребуются следующие фитинги:

  • Резьбовые муфты. У них есть специальная царапающая гайка. Муфты могут быть прямыми, угловыми, с внутренней и наружной резьбой. Они обеспечат дополнительное заземление шланга. Прямые муфты нужны, чтобы соединить два конца металлорукава, а вводные — для монтажа проводки к оборудованию, ящику или щиту. Шаг резьбы муфты должен отвечать шагу витка рукава;
  • Хомуты, как пластиковые, так и металлические. Необходимы для фиксации гофротрубки.

опубликовано econet.ru

Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

Условное обозначение при заказе дополнительной гайки ТУ1690-020-45416838-2008

Пример обозначения при заказе Описание гайки
ГП-К1/2″ ТУ1690-020-45416838-2008 Плоская гайка для соединителя герметичного металлорукава ГЕРДА-СГ-16-Н-К1/2″
ГЭ-М25х1,5 ТУ1690-020-45416838-2008 Гайка эквипотенциальная для соединителя герметичного металлорукава ГЕРДА-СГ-22-Н-М25х1,5
Таблица 5.
Для герметичного металлорукава Код заказа соединителя
ГЕРДА-СГН — наружная резьбаВ — внутренняя резьбаТр — на трубуМ — метрическая (1) резьбаК — коническая дюймовая NPT (2)
Размеры соединителя (3) ГЕРДА-СГ, мм
Гайка плоская ГП Гайка эквипотенциальная ГЭ
Код заказа гайки ГП Размер(3),мм Код заказа гайки ГЭ Размер(3),мм
Внутренний диаметротверстия, мм A B Ключ C Ключ E Ключ D А Ключ В А Ключ В
ГЕРДА-МГ-16 ГЕРДА-СГ-16-Н-М20х1,5 13,9 37 13 29 27 ГП-М20х1,5 3 24 ГЭ-М20х1,5 3,7 24
ГЕРДА-СГ-16-В-М20х1,5
ГЕРДА-СГ-16-Н-К1/2″ ГП-К1/2″ 4 27
ГЕРДА-СГ-16-В-К1/2″
ГЕРДА-СГ-16-Тр(4) 58 30 36 36
ГЕРДА-МГ-22 ГЕРДА-СГ-22-Н-М25х1,5 18,5 40 15 35 33 ГП-М25х1,5 3,5 30 ГЭ-М25х1,5 4,5 30
ГЕРДА-СГ-22-В-М25х1,5
ГЕРДА-СГ-22-Н-К3/4″ ГП-К3/4″ 4 32
ГЕРДА-СГ-22-В-К3/4″
ГЕРДА-СГ-22-Тр(4) 60 36 41 46
ГЕРДА-МГ-25 ГЕРДА-СГ-25-Н-М32х1,5 23,8 46 15 45 43 ГП-М32х1,5 4 41 ГЭ-М32х1,5 5 41
ГЕРДА-СГ-25-В-М32х1,5
ГЕРДА-СГ-25-Н-К1″ ГП-К1″ 7 36
ГЕРДА-СГ-25-В-К1″
ГЕРДА-СГ-25-Тр(4) 66 46 46 50
ГЕРДА-МГ-35 ГЕРДА-СГ-35-Н-М40х1,5 31,8 52 16 54 52 ГП-М40х1,5 5 46 ГЭ-М40х1,5 6 50
ГЕРДА-СГ-35-В-М40х1,5
ГЕРДА-СГ-35-Н-К1.1/4″ ГП-К1.1/4″ 7 46
ГЕРДА-СГ-35-В-К1.1/4″
ГЕРДА-СГ-35-Тр(4) 72 55 55 60
ГЕРДА-МГ-40 ГЕРДА-СГ-40-Н-М50х1,5 36,8 56 18 63 60 ГП-М50х1,5 5 55 ГЭ-М50х1,5 6,2 60
ГЕРДА-СГ-40-В-М50х1,5
ГЕРДА-СГ-40-Н-К1.1/2″ ГП-К1.1/2″ 7 55
ГЕРДА-СГ-40-В-К1.1/2″
ГЕРДА-СГ-40-Тр(4) 74 65 65 70

1 — метрическая резьба М по ГОСТ 24705-2004 (ISO 724:2003) с шагом 1,5.2 — резьба NPT соответствует российскому стандарту резьбы K (ГОСТ 6111-52, коническая дюймовая с углом профиля 60 градусов).3 — приводятся для справки, производитель может изменить размеры без предварительного уведомления.4 – допустимый диаметр трубы для соединителя на трубу указан в таблице 4

Виды гофрированного металлорукава

По способу формовки рукав делится на:

  • Тип «гармошка». Отличается полной герметичностью, отлично держит форму.Изготавливается, как правило, из нержавеющей стали. Имеет два серьезных недостатка: очень дорогой, и ограничен в гибкости. Радиус искривления до 20 диаметров рукава. Если загнуть его слишком сильно — он просто лопнет. Применяется ограниченно, лишь для эксплуатации в специальных условиях.
  • Массовый гофр виткового типа. Самый распространенный рукав: применяется без ограничений как на промышленных объектах, так и в жилых помещениях.Сложная конфигурация сочленений: с одной стороны, позволяет получить прочную неразрывную трубу, с другой стороны — рукав можно гнуть на малые радиусы. Единственный недостаток — витковый рукав негерметичен. Если внутрь попадает влага, она задерживается там надолго.
  • Гофр с ПВХ покрытием. Поверх витковой пружины расположен рукав из поливинилхлорида.Гибкость при этом снижается, зато труба становится полностью герметичной. Прочностные характеристики неизменны: от механических воздействий защищают стальные витки. Пожарная безопасность также не снижается: в замкнутой среде распространение пламени не происходит.

По материалу основной оболочки:

  • Преимущественно, витковый металлорукав изготавливается из оцинкованной стали. Это относительно недорогой материал, который долгое время противостоит коррозии. Если гофр после укладки статичен — срок службы измеряется десятилетиями.
  • Для подвесного монтажа, когда рукав может двигаться — лучше применять нержавеющий гофр. На витках не стирается гальваническое цинковое покрытие, сталь более прочная, чем оцинкованная: такой рукав практически вечен.
  • Между витками, для придания герметичности и снижения трения, укладывается уплотнитель. Это может быть асбестовая нить, хлопчатобумажная ткань, либо полипропиленовая пленка. Разумеется, 100% герметичность не обеспечивается, но от капель дождя и локального забрызгивания, прокладка защищает.

Технические характеристики

Для начала рассмотрим основные параметры металлорукава из оцинкованной стали. Исходным материалом для изготовления данного вида шланга служит металлическая оцинкованная пластина толщиной в пределах трех микрон. Зазор между витками скрученных пластин уплотняется:

  • хлопчатобумажной тканью для изделий марки РЗ-ЦХ;
  • полипропиленовой пленкой для изделий марки РЗ-СЛ.

Особенности такой конструкции обеспечивают гибкость монтируемых кабельных магистралей, надежную защиту от повреждений и воздействия пыли и грязи, а вариант с полипропиленовым уплотнителем позволяет выдерживать интенсивные влажностные нагрузки. Эти характеристики позволяют с успехом использовать эти шланги, при монтаже как открытой, так и скрытой проводки. Использование данного вида защиты кабеля рекомендовано в электрических цепях обслуживающих системы вентиляции, обогрева и кондиционирования. Благодаря металлической оболочке, обеспечивающей высокую степень защиты от возгораний, рукав можно использовать для монтажа открытой проводки по дереву. Металлическая пластина, из которого скручено электротехническое изделие, служит в качестве экрана и защищает проводку от воздействия электрических помех. На основании изложенного материала можно выделить основные преимущества металлоруква:

  1. Прочность и способность противостоять механическим повреждениям.
  2. Способность обеспечить защиту от воздействия пыли, грязи и влаги.
  3. Высокая степень противопожарной безопасности.
  4. Способность противостоять воздействию электрических помех.

Учитывая потребности электромонтажа, производителями освоен выпуск продукции весьма широкого диапазона внутренних диаметров металлорукавов, от 10 до 100 мм.

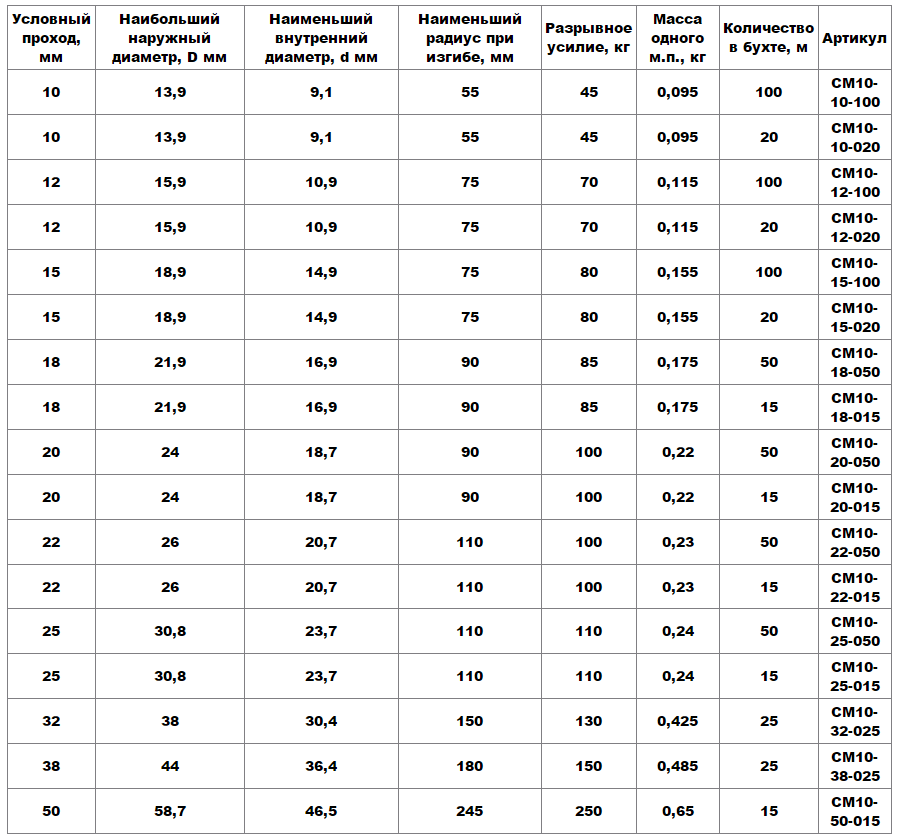

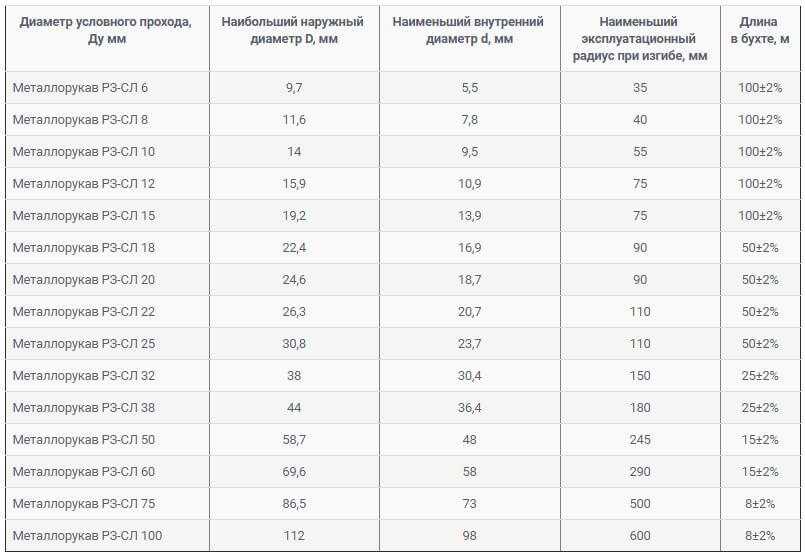

Технические характеристики металлических рукавов марки РЗ-ЦХ и РЗ-СЛ:

Теперь рассмотрим металлорукав в изоляции из поливинилхлорида (ПВХ). Популярные марки: РЗ-ЦП и МРПИ. Технология изготовления данного вида шлангов и набор положительных качеств остаются те же, что и для предыдущих изделий. Отличие состоит в том, что они выполнены с изоляционным ПВХ-покрытием, обеспечивающим более высокую степень защиты. Наличие изоляционного слоя классифицирует этот вид металлорукавов, как герметичную конструкцию, с высокой стойкостью к воздействию коррозии, что делает пригодным к использованию в подземных коммуникациях, тоннелях и во взрывоопасных помещениях.

Особо важно знать, что данный тип шланга ни в коем случае не приспособлен для работы под водой, а также для прокладки на улице, в регионах с низкими температурами. Дело в том, что ПВХ оболочка на морозе разрушается

Следует отметить, что у данного варианта есть еще один немаловажный существенный плюс — в случае пробоя оболочки кабеля изоляционный слой локализует распространение токовой утечки за его пределы, что предохранит обслуживающий персонал от удара током при контакте с ним.

Технические характеристики металлорукавов РЗ-ЦП и МРПИ:

Классификация металлорукавов

Сразу отмечу, что первая классификация металлорукавов для электропроводки идет по возможности выдерживать механические повреждения и нагрузки. Здесь мы видим три типа гофр из металла:

— Негерметичный металлорукав (лёгкая гофра). В обозначениях серия Р3. Имеет тонкие стенки и негерметичную конструкцию, которые не позволяют его использовать для скрытой проводки под слоями строительных растворов, а также в местах возможных механических повреждений.

Отлично подходит для проводки под конструкциями потолков, стен, также для открытой и скрытой проводки. Рукав не дает кабелю перегнуться, защищает помещение от возгорания при авариях с проводкой.

— Герметичный рукав средней прочности. Подходит для скрытой проводки в стяжках, под штукатурным слоем, в земле. Серия Р2.

— Гофра повышенной прочности. Выдерживает давление до 1,4 МПа. Используется для проводки с повышенными требованиями по безопасности, в том числе во взрывоопасных помещениях. Серия Р1.

Особенности монтажа

В завершении посмотрим на особенности монтажа проводки в металлорукаве. Не будем ничего выдумывать, а почитаем Правила Устройства Электроустановок.

Согласно п. 2.1.4._2, гибкий металлический рукав используется для скрытой электропроводки в заштукатуриваемых бороздах, под штукатуркой, а также в строительных конструкциях при их производстве.

Далее, в п. 1.7.76_4, читаем, что металические рукава нужно заземлять, так как на рукава электропроводки распространяется требования защиты от косвенных прикосновений.

И еще один пункт 1.7.123. Нельзя использовать металлорукав, как РЕ-проводник.

Прокладка кабеля

Гофрированная труба предназначена для беспрепятственной прокладки сигнального или силового кабеля. Во время монтажа нужно обеспечить бесстыковую схему. Если на участке не получается использовать целый рукав, то соединяют разные изделия с помощью муфты. Для ее подбора нужно высчитать внешний диаметр и условный проход.

Места стыковки должны быть прямыми, они называются нейтральной зоной. Этот участок не должен изгибаться под внешним воздействием. Существует соответствие условного прохода минимальной длине прямой стыковки:

  • 6—16 Ду — 5 внутренних диаметров;
  • 20—50 — 4;
  • 80—100 — 3;
  • 125—150 — 2,5;
  • 200—250 — 2.

Для подключения трубы к распределительным щиткам и коробкам используют муфты и фитинги. Они обеспечивают герметичный захват рукава, препятствуя его отсоединению во время продольного рывка. Если коробка изготовлена из стали, то муфта создаст необходимое заземление оболочки. Также с ее помощью делают гладкий фланц, который не сможет повредить проложенный кабель.

Крепление рукава выбирается в зависимости от способа прокладки провода. Если монтаж будет в штобах, то используют клипсы или специальный строительный клей. При открытой установке на стенах подойдут кабельросты со стяжками или монтажная фурнитура. Для подвешенного состояния лучше приобрести тросы с хомутами, так как гофрированный металлический рукав нельзя использовать в качестве самонесущего элемента. От большой тянущей нагрузки витки могут разойтись.

Кабель нужно протягивать после установки трубы. Если на ней нет изгибов, то для прокладки применяют сталистую проволоку. С ее помощью заводят провода. При загибе гофры под прямым углом можно прокладывать кабель после монтажа. На ровной поверхности пола раскладывают разные участки трубы, в них заводят провод с запасом для подключения. Затем рукав собирают и крепят на щитки и коробки с помощью муфт и фитингов.

Гофра необходима при прокладке новых кабелей, ремонте стен и проводки. Для такой работы используют провода с двойным слоем изоляции. Хотя они дороже обычных, риск их повреждения при протяжке через витки рукава довольно низкий

Проводить работы нужно осторожно, соблюдая все правила обращения с электрическими приборами, а также технику пожарной безопасности

Сфера применения

В соответствии с правилами устройств электрических установок проводку нужно прокладывать в специальном рукаве. Он может быть изготовлен из пластика или стали с гладкими стенками, а также из металлической или диэлектрической гофры. Изделие необходимо использовать при прокладке кабеля в постройках из легковоспламеняющихся материалов — пенопластовых композитов, пластика, бревен, брусьев, панелей СИП. Гибкий металлорукав применяют только для открытой проводки. Когда она закрыта, используют цельную стальную трубу.

Если кабель прокладывается в изоляции или утеплителе, то его тоже нужно предохранить оболочкой. Это касается стен, которые регулярно подвергаются воздействию влаги, а также уличной и подвесной прокладки. Используют металлический рукав в помещениях, где могут быть частые перепады температуры — в банях, котельных, саунах, термообрабатывающих цехах и кухонных блоках.

Применяют материал для прокладки кабелей в зданиях с высокими механическими рисками — на пилорамах, в мастерских, автосервисах и слесарных цехах. Металлическая труба применяется под грунтом, она необходима и в том случае, когда понадобится провести несанкционированные работы.

Таблица диаметров: Металорукав стандартной серии, с х/б уплотнением, РЗ-Ц-Х

Наименование
Dу м/рукава
Наибольший наружный диаметр, мм
Наименьший внутренний диаметр, мм
Размер бухты

Металлорукав РЗ-Ц-Х-6
6
9,8 мм
5,1 мм
100 м

Металлорукав РЗ-Ц-Х-8
8
11,6 мм
7,8 мм
100 м

Металлорукав РЗ-Ц-Х-10
10
13,9 мм
9,1 мм
100 м

Металлорукав РЗ-Ц-Х-12
12
15,9 мм
10,9 мм
100 м

Металлорукав РЗ-Ц-Х-15
15
18,9 мм
13,9 мм
100 м

Металлорукав РЗ-Ц-Х-18
18
21,9 мм
16,9 мм
50 м

Металлорукав РЗ-Ц-Х-20
20
24 мм
18,7 мм
50 м

Металлорукав РЗ-Ц-Х-22
22
26 мм
20,7 мм
50 м

Металлорукав РЗ-Ц-Х-25
25
30,8 мм
23,7 мм
25 м

Металлорукав РЗ-Ц-Х-32
32
38 мм
30,4 мм
25 м

Металлорукав РЗ-Ц-Х-38
38
44 мм
36,4 мм
25 м

Металлорукав РЗ-Ц-Х-50
50
58,7 мм
46,5 мм
20 м

Металлорукав РЗ-Ц-Х-60
60
70,3 мм
56,5 мм
10 м

Металлорукав РЗ-Ц-Х-75
75
85,5 мм
71,5 мм
10 м

Основные характеристики

Металлорукав производится из оцинкованной, нержавеющей, лужёной стали или алюминия и покрывается слоем эластичного пластика чёрного или серого цвета. Модульная система трубы предотвращает образование микротрещин в корпусе при сгибе.

  • Стальная конструкция и ПВХ-покрытие относятся к классу огнестойких самозатухающих материалов, не поддерживающих горение.
  • ПВХ-слой выполняет функцию диэлектрика.
  • Рабочее давление – 0,5-1,4 мПа.
  • Максимальная температура:
    • 300⁰С (для модификаций без уплотнителей и с асбестовой прослойкой);
    • 100⁰С (для моделей с хлопчатобумажной прослойкой).
  • Температурный минимум — -45⁰С.
  • Класс герметичности — IP65 — IP68 (полная защита от пыли и направленных струй воды).

Технические характеристики

При подборе металлических рукавов гофрированного типа следует ориентироваться на основные технико-эксплуатационные характеристики:

Внутренний диаметр трубы. Он может значительно отличаться от внешнего. При укладке одного кабеля высчитайте его диаметр и увеличьте значение в полтора-два раза, чтобы узнать величину нужной гофры. При размещении двух и более кабелей нужно суммировать их диаметры.
Условный проход. Минимально допустимый диаметр витков, на который ориентируются при покупке соединительных элементов.
Наружный диаметр. Не забывайте, что у гофрированных изделий два внешних диаметра, которые зависят от глубины продавленных роликами сегментов. Тем не менее, под наружным диаметром понимают максимальный размер волны на витке. В случае с гладкоствольными трубами все намного проще.
Класс устойчивости к воздействию пыли и влаги. Может использоваться международная система классификации IP или отечественная – P1, P2, P3 и т. д. Если в первом случае, чем выше цифровое значение, тем лучше защита от пыли и влаги, то в отечественной системе его понижение символизирует ухудшение герметичности, но приводит к уменьшению стоимости изделия.
На герметичность влияет уплотнительный материал, расположенный между витками. Его выбор определяет условия будущей эксплуатации. К примеру, хлопок подойдет для внутреннего монтажа в сухих помещениях без воздействия агрессивной среды, асбест – идеальный вариант при эксплуатации в условиях повышенной пожарной опасности (или там, где происходит локальный нагрев линии). Есть еще и полипропилен – отличное изделие для уличного использования или в комнатах, где на гофру оказывается прямое воздействие каких-либо жидкостей.
Климатический класс нужно учитывать при прокладке наряду с остальными параметрами. По данному критерию металлорукава делятся на несколько десятков разновидностей.
Пропускание помех

Важно определить, насколько хорошо гофра отражает как входящие, так исходящие помехи. Лучшим вариантом станет применение трубы в форме «гармошки», хотя не менее полезными и качественными будут витковые изделия при должном заземлении.

Рекомендации по выбору

При выборе подходящей гофры нужно обращать внимание на некоторые детали. У разных производителей одна и та же модель может отличаться

Детали, которые необходимо учитывать при покупке:

  • внутренний и внешний диаметр;
  • проход;
  • уровень герметичности;
  • класс климата;
  • способность пропускать помехи.

Внутренний диаметр трубы всегда меньше внешнего, а его точный размер зависит от габаритов и типа проводки. Если известен показатель наружной оболочки кабеля, то ее умножают на два. При прокладке сразу двух проводов необходимо сложить их диаметры, учитывая условный проход гофры — минимальный размер профиля витков, который нужно вычислить для покупки вводных и соединительных муфт.

Наружный диаметр измеряют по внешним виткам, но такая оболочка не всегда есть в трубе. Определяют также класс герметичности по международной системе. Существуют и отечественные показатели — Р3, Р2, Р1. Чем выше число, тем хуже герметичность и меньше цена, а зависит классификация от типа используемого уплотнителя.

Материал влияет на условия эксплуатации. Для помещений, где постоянно происходит нагрев предметов или существует высокий риск возникновения пожаров, применяют асбестовую нить. Полипропилен защитит кабель от низкой температуры на улице и от попадания внутрь влаги в помещении.

В техническом паспорте обязательно указывается климатическая принадлежность гофры. Ее всегда учитывают во время прокладки. Рука-гармошка не пропускает электрические помехи в помещение или внутрь изделия, состоящего из основного профиля, у которого между витками находится теплый материал.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделитесь с друзьями:
Электрошок
Добавить комментарий

Нажимая на кнопку "Отправить комментарий", я даю согласие на обработку персональных данных и принимаю политику конфиденциальности.
