Пошаговое руководство по монтажу электропроводки в деревянном доме

Выбор автоматов, узо и заземления в деревянном доме

В деревянном доме не стоит экономить на автоматических выключателях и сборке электрощита в целом.

В бревнах и перекрытиях проводку в деревянных домах прокладывают в металлических трубах.,согласно всем правилам монтажа.

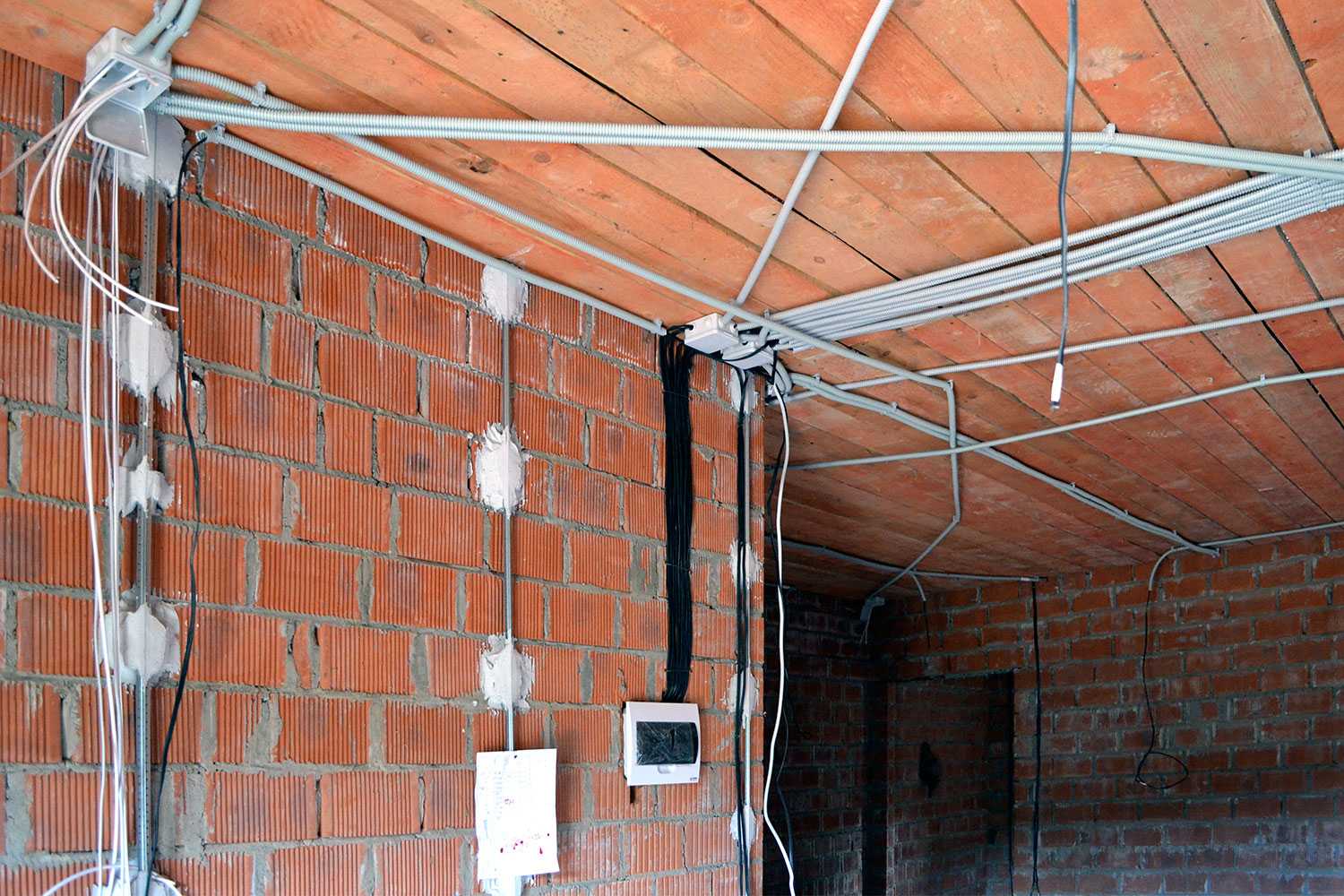

Если в кирпичной стене достаточно сделать штробу и заложить в неё кабель, то в перегородках из дерева или горючих материалов, в случае скрытой электропроводки, кабели следует прокладывать в металлических трубах и в закрытых коробах,обладающих локализационной способностью, при этом сумма площадей поперечных сечений проводов и кабелей, прокладываемых в одном коробе, не должна превышать 40% от внутреннего поперечного сечения короба или трубы.

И, конечно, электрика в деревянном доме (и не только в деревянном, но и при замене проводки в квартире) не должна монтироваться без заземления.

УЗО

УЗО включается в цепь электропитания и мгновенно отключает её при возрастании тока утечки на величину, большую, чем номинал для данного вида устройства.

Принцип действия устройства – измерение силы тока на входе в устройство, затем на выходе из него.

В европейских странах УЗО обязательно к установке в любом частном доме, независимо от материалов изготовления, отечественные ПУЭ пока не столь категоричны, Тем не менее, для частных домов эти устройства обязательны. Необходимость УЗО в деревянном доме не обсуждается.

Когда увеличивается ток утечки, и ещё до срабатывания автоматов, защищающих от сверхтока, изоляция может просто вспыхнуть, и тогда пожара в доме не избежать. Исключить возникновение аварийной ситуации может УЗО, других вариантов нет. Для него достаточно дифференциального тока в 10 — 30 мА, такие приборы используются наиболее широко.

Заземление, насколько оно необходимо

Важность заземления в деревянном доме объясняется тем, что не только защищает от поражения электрическим током, но и служит дополнительной мерой противопожарной безопасности. В многоэтажном строительстве заземление предусматривается на стадии проектирования, а владелец частного дома, и деревянного в первую очередь, должен позаботиться о нём самостоятельно при установке электропроводки

Однофазная и трёхфазная схемы заземления очень похожи между собой и имеют идентичное устройство заземляющего контура. Разница заключается только в способах, которыми они  подключаются

В многоэтажном строительстве заземление предусматривается на стадии проектирования, а владелец частного дома, и деревянного в первую очередь, должен позаботиться о нём самостоятельно при установке электропроводки. Однофазная и трёхфазная схемы заземления очень похожи между собой и имеют идентичное устройство заземляющего контура. Разница заключается только в способах, которыми они  подключаются.

В однофазной сети задействованы три провода: ноль, фаза и заземление. Все озетки также оснащены тремя контактами.

При трёхфазной схеме используется пять проводов – три фазы, нулевой и заземление.

Заземления в деревянном доме  обязательно !

Все это лишь некоторые обязательные условия, без которых проводка в деревянном доме не сможет быть качественной и безопасной. Зачастую происходит банальная экономия на всём возможном при проведении монтажа: на проводах и кабелях, автоматических выключателях (УЗО, диф-автоматы) и даже на крепеже.

Подобные меры приводит к тому, что резко уменьшается срок эксплуатации постройки, а в самом худшем случае, ещё до завершения срока эксплуатации к возгоранию.

Рассмотрим один пример. При прокладки кабеля между стеной из бруса и обшивающей её вагонкой кабель заложен в простую ПВХ гофру.

По истечении определенного срока, её вместе с кабелем прогрызают грызуны (они очень любят это делать) и в доме начинают происходить разные странные и неприятные события: пропадает электричество в розетках, «моргают» лампочки.

Но самое страшное — замыкание и пожар. Определить источник и причину неисправности в таком случае сложно, даже если место повреждение каким-то образом найдено, то придется разбирать стены для ремонта проводки.

Как сделать проводку в частном доме самостоятельно?

Шаг 1 — Проходки через стены выполняют с помощью металлических гильз с заглушками

Как провести проводку в доме и как провести проводку в квартире – разные вещи. В том, как провести проводку в частном доме из кирпича или как сделать проводку в деревянном доме, оказывается, тоже есть отличия. Главный фактор, вносящий различия в электропроводку по разным основаниям – это пожаробезопасность.

Шаг 2 — Трубы для кабельной трассы выбирают медные. Их внутренний диаметр должен быть заполнен не более чем на 60%

После выполнения проекта электроснабжения нужно выполнить разметку линий кабеля и мест для расположения выключателей, розеток, диммеров, щитов и светильников. К разметке необходимо подходить тщательно, чтобы не пришлось в будущем переделывать.

Разводка электропроводки в деревянном доме должна планироваться так, чтобы кабельные трассы в дальнейшем не мешали при установке мебели. Наиболее гармонично и эстетично будет выглядеть провод в кабель-каналах. Можно подобрать любой рисунок и оттенок дерева.

К подобным каналам сразу нужно покупать тройники, заглушки, переходники. И хотя цена этих деталей вдвое выше самих коробов, экономить не желательно — стыковые места коробов никто идеально не подгонит.

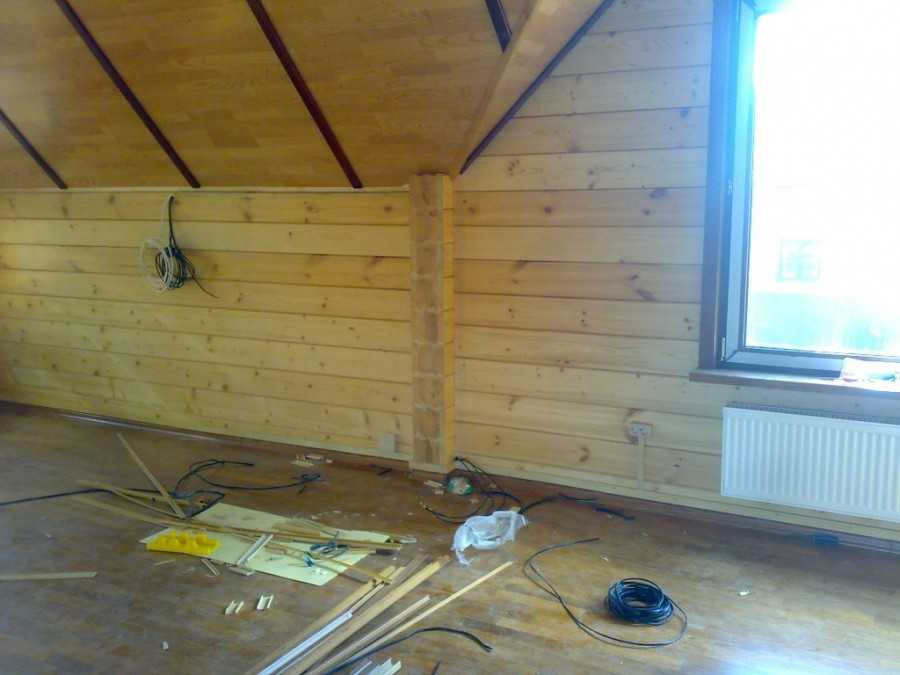

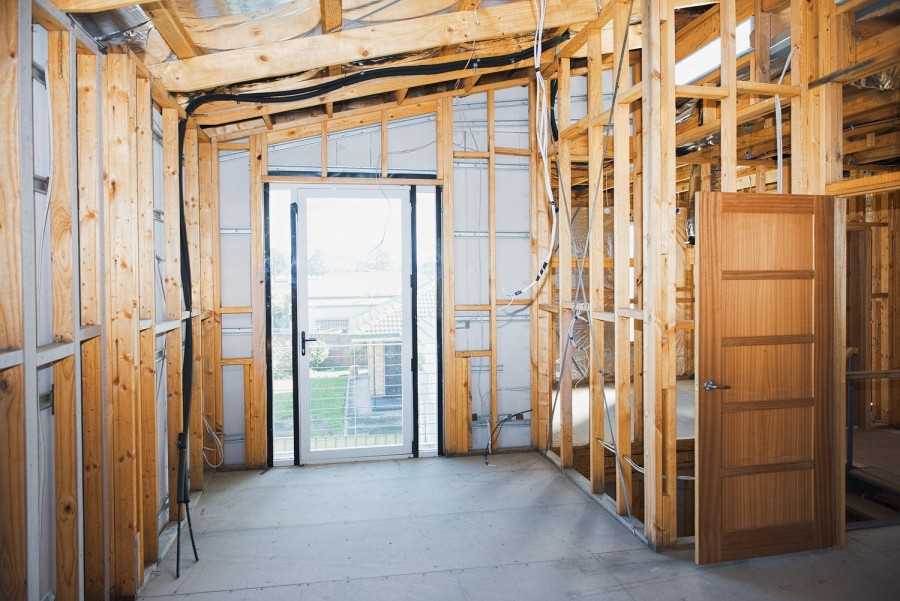

Разметка электропроводки в деревянном доме

Шаг 3 — Внешнюю прокладку кабеля выполняют в кабель-канале из самозатухающего пластика

При покупке каналов обращать внимание следует на толщину стенок и замок короба. Выполняя работы по монтажу провода в миниатюрных коробах, который имеет тонкие стенки и двойные замки, электромонтажные компании не задумываются, что часто обслуживание электропроводки в таких коробах провоцирует разлом замков, если происходит открывание крышки каналов

Чтобы в короб добавить кабель, придется покупать новые каналы и заново выполнять электромонтаж электропроводки и коробов. Двойной замок нуждается в использовании специализированного инструмента, что может открыть крышку, но об этом думают абсолютно не все электрики. Лучше выбирать короб с выдержанной технологической геометрией профиля, большими стенками и одинарным замком.

Установка выключателей и розеток

Шаг 4 — Подключение розетки

Когда схема электропроводки в деревянном доме изучена, а разметка линий кабеля выполнена, можно браться за электромонтаж выключателей и розеток. Все выключатели, диммеры и розетки, основания бра и светильников должны иметь изготовленную из металла площадку для крепления к потолку или стене электроустановочного изделия, потому что электромонтаж оборудования на площадках из металла является самым пожаробезопасным вариантом.

Установка выключателей и розеток в деревянном доме

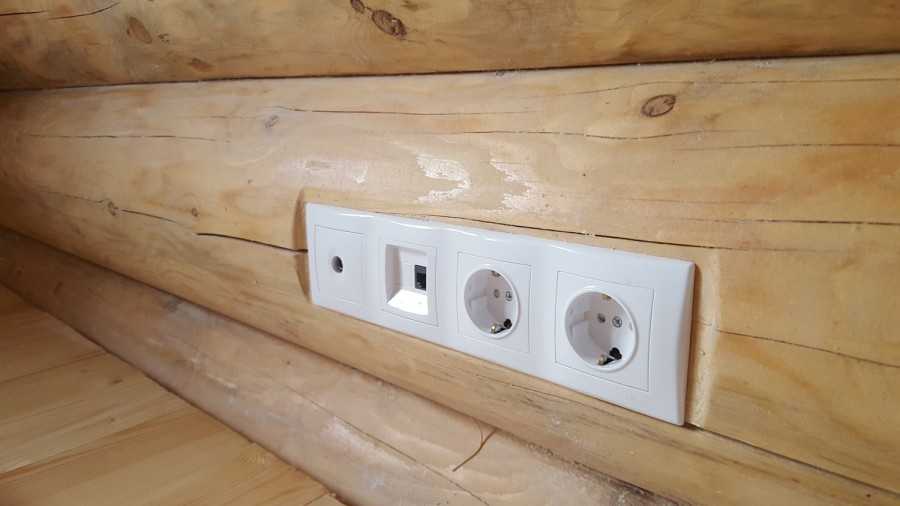

Фото 5 — Готовые розетки

После установки всех площадок следует заняться установкой кабель-коробов. Всю электромонтажную работу необходимо выполнять при помощи уровня.

Проход через деревянные поверхности

Шаг 6 — Разветвительные коробки для подключения розеток, выключателей и силового оборудования

Все проходы проводов через деревянные стены, перегородки, основания необходимо выполнять через металлические трубы, которые называются проходными гильзами. Прежде чем приступить к выполнению электромонтажа провода через сгораемые стены, рекомендуется их просверлить, потом в отверстие вставить металлическую гильзу так, чтобы ее края выдвигались с обеих сторон из сгораемого основания не меньше чем на 1 см.

Проход провода через деревянные поверхности

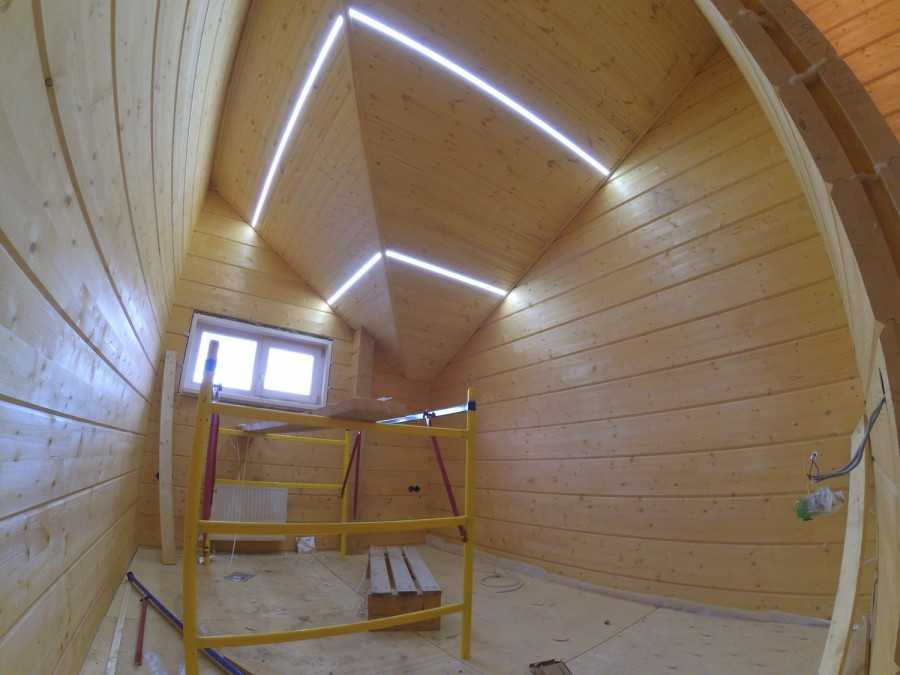

Шаг 7 — Готовая электропроводка в деревянном доме

Особое внимание рекомендуется обратить на то, чтобы подобные гильзы по краям были снабжены пластиковыми втулками, способными обезопасить провод от порезов при монтаже и дальнейшей эксплуатации системы электроснабжения, другими словами — позволят сохранить от повреждений изоляцию кабеля. После этого кабельный канал нужно монтировать так, чтобы в короб заходило окончание металлической гильзы

Полезная информация

Для прокладки скрытой проводки по дереву специалисты рекомендуют кабель NYM, разработанный в Германии, с трехслойной изоляцией из негорючего материала. Также можно использовать отечественный кабель ВВГнг-LS.

Домашняя электросеть должна иметь систему изоляции типа TN-S или TN-C-S, которые дают возможность заземлить металлические трубы, лотки, короба и коробки.

Распределительный щит лучше оборудовать дифференциальными автоматами, обеспечивающими защиту от токов короткого замыкания, а также обладающими функциями УЗО.

Использование медных труб обойдется гораздо дороже, но их гораздо легче выгибать и задавать нужный профиль. В зависимости от обстановки можно использовать сочетание скрытой проводки с открытой.

Напоследок рекомендуем просмотреть видео инструкции, на которых наглядно рассмотрены правила монтажа, а также ошибки, которые не следует допускать при прокладке электропроводки в доме из дерева:

Установка розетки в деревянную стену

Типичные ошибки

Теперь вы знаете, как может быть выполнена скрытая электропроводка в деревянном доме своими руками. Надеемся, наши советы по монтажу, а также предоставленные правила и требования помогли вам понять всю сущность работ!

Материалы по теме:

• Как провести скрытую электропроводку в кирпичном доме
• Электрическое отопление в деревянном доме
• Как сделать заземление в доме своими руками

Детали разработки схемы электромонтажных работ в деревянном доме

Детальный расчет мощности электрического оборудования является залогом грамотно составленного проекта. Такой проект основывается на следующих моментах:

• составление чертежа дома с указанием точек приборов освещения, розеток и электрического оборудования (электроплиты, вентиляционные системы и т. д.);
• расположение мест локализации электрооборудования, определенное с учетом потребляемой мощности;
• создание блоков для обеспечения освещения. В домах небольших габаритов достаточно одного блока;
• создание отдельного блока для контроля за уличным освещением. Уличное освещение рекомендуется монтировать на отдельный автомат, так как это обеспечивает возможность обесточивания дома на период отсутствия хозяев дома;
• бытовые приборы (электрические котлы, водонагреватели, электроплиты), требующие большой мощности электричества, подключаются через специальный автомат. При монтаже этих устройств нужно предусмотреть использование специальных кабелей, которые прокладываются отдельно;
• для расчета мощности нужно выписать все используемые приборы, после чего проводят выбор автоматов для выключения.

Запуск и проверка работы электропроводки

Когда все электроприборы подключены, и монтаж выполнен в полном объеме, необходимо провести замеры сопротивления электропроводки в деревянном доме. Этот процесс необходим для того, чтобы убедиться, что изоляция не повреждена.

Замеры сопротивления проводят регулярно, с постоянством примерно один раз в три года. Измерения сопротивления помогут установить недоделки и позволят сохранить строение от коротких замыканий, ведущих к возгоранию.

После выполнения монтажа электропроводки самостоятельно необходимо обратиться к специалистам для грамотного обследования всего комплекса установочных работ. Электрики проводят замеры сопротивления изоляции и заземляющего проводника.

После работ специалисты выдают протокол, который подтверждает функциональность всей системы. Этот документ следует предъявить при опломбировании электрического счетчика. Чаще всего для наглядности и облегчения проведения ремонта на электрощиток наклеивают схему с указанием расположения основных автоматов.

Типы проводов для электропроводки

В основном провода делятся на медные и алюминиевые. В последнее время все большую популярность получают медные кабели, потому что у них достаточно низкое сопротивление. При равном сечении медный кабель может пропустить больше тока и выработать большую мощность.

Процесс электромонтажных работ

Электрокабель с медными жилами имеет больший срок эксплуатации. Но алюминиевые изделия намного дешевле, поэтому очень часто люди отдают им предпочтение.

Многожильные провода

Также кабель для проводки можно разделить на:

• моножильные. Грубые и не гибкие, в основном их прокладывают скрытым способом. Нет необходимости их постоянно менять, они достаточно качественные и долговечные. Не допускается сгибание;
• многожильные. Мягкие, предусматривают постоянное сгибание. Достаточно эластичные, они подходят для использования в бытовых приборах, для удлинителей, переносок. Многожильные кабели применяют при прокладке электропроводки открытым методом. Поэтому для них необходимо делать двойную защиту.

Ниже подробно описано, что лучше подойдет для системы электропроводки в частном доме.

Провод ВВГ

Один из популярных и экономичных вариантов для скрытой проводки. В России почти повсеместно используется ВВГ кабель.

Расшифровка аббревиатуры:

• если не указан символ А — то внутри медные провода;
• В — означает ПВХ изоляцию;
• В — наружный слой также произведён из ПВХ;
• Г — голый, указывает что провод не бронированный.

Внешняя изоляция не распространяет огонь и не выделяет едкий дым. Такая оболочка безопасна, потому что при пожаре, огонь не пойдет по проводке дальше.

ВВГ модель

ВВГ кабель разрешается применять в разных целях, например для стационарной электропроводки с напряжением не больше 1кВ. Для применения в бытовых целях необходимо использовать кабель с изоляцией до 660В. Такие изделия могут служить до 30 лет при правильной эксплуатации. ВВГ модель применяется при температурах от −50 до 70 градусов, максимальный критический показатель 170 градусов. Что больше, чем в любом изделии, указанном ниже. Разрешается использовать в саунах, подвалах и местах с повышенной влажностью, предварительно поместив в защитную гофру. Стойко переносит перепады температур и дополнительные нагрузки.

Провод NYM

Электрический провод NYM называется силовым токопроводящим, необходимым для напряжения не больше 0,65 киловатт. Устройство такого типа имеет три слоя изоляции. Она изготавливается из огнеупорного безопасного сырья. Кабель полностью соответствует ГОСТам, может прокладываться как в доме, так и в квартире.

НЮМ можно расшифровать как:

• N — изделие стандартного вида;
• Y — слой изоляции выполнен из ПВХ состава;
• M — имеет внешнюю оболочку.

Сфера использования кабеля NYM достаточно обширная. Он служит для квартирной прокладки открытого или скрытого способа. Благодаря негорючим материалам, провод NYM отлично подходит для электропроводки в частных домах, выполненных из дерева.

ПУНП кабель

Кабель ПУНП

Изделие типа ПУНП — это электротехнический провод силовой категории, изначально используемый для подсоединения осветительных групп и других «бытовых» потребителей электроэнергии. В последние годы его используют все реже и не рекомендуют для прокладки в проводке. Зачастую его применяют из-за низкой цены и высокой гибкости. Но он уступает более новым моделям.

Расшифровка ПУНП, следующая:

• П — провод;
• УН — универсальный;
• П — плоской формы.

Область применения такого изделия достаточно узкая. Проблема в том, что изделие ПУНП производится по ГОСТам от 1995 года, и не подходит под современные аспекты жизни.

Бронированный провод ВБбШв

ВБбШв — это силовой кабель, который необходим для прокладки с напряжением или 600 вольт, или 1000. Помимо обычного слоя изоляции, в нем есть бронированная оболочка.

Аббревиатура ВБбШв:

• В — внутренняя оболочка изготовлена из тонкого ПВХ материала;
• Бб — бронь произведена из металлических лент;
• Шв — наружный слой имеет в составе ПВХ.

Бронированная изоляция

Также нужно подчеркнуть, что в составе провода медные жилы. Их число может варьироваться от 1 до 6. В составе самих жил может быть одна или несколько проволок.

В кабеле есть расцветка для каждого провода. Это необходимо для того, чтобы при прокладке не путаться. Иногда вместо цвета, присутствует маркировка штрихами.

Советы по выбору материала

Для начала нужно определиться с проводами. Существует два варианта получения кабеля:

Бюджетный. Если расходы на обустройство энергоснабжения ограниченны, можно изготовить провода своими руками. Берете 2 кабеля, скручиваете их при помощи дрели и получается витая проводка. Способ, мягко говоря, не очень щадящий, большой риск того, что вы плюнете на эту затею. Но зато дешево и сердито.

Теперь поговорим про изоляторы

• Керамические изоляторы – это самые популярные изделия. Они являются наиболее востребованным типом крепежа ретро проводки, потому что очень надежны при эксплуатации, а также недороги относительно фарфоровых.
• Фарфоровые изоляторы. В принципе фарфор – это разновидность керамики, только отличается большей прозрачностью и прочностью. Поэтому увидев на полке магазина эти два названия, выбирайте любые, они оба отлично подходят для открытой проводки.

Что касается количества, то расчет производится относительно длины провода. Рекомендуется располагать изоляторы через каждые 40–50 см кабеля. Например, вы рассчитали, что на всю проводку понадобится 100 м провода. Делим количество кабеля на два и получаем 200 шт. изоляторов.

Последний момент – выбираем электроустановочные изделия:

• Розетки. По требованиям противопожарной безопасности, они обязательно должны быть накладными. Кроме этого, желательно установить под розетки подложку, она служит защитным барьером от нагрева, а также элементом декора.
• Выключатели. Один главный нюанс при выборе переключателей для ретро проводки, они должны быть поворотные либо в виде тумблеров. Это очень ярко подчеркивает стиль интерьера.
• Монтажные коробки. Тут особых требований нет, главное выбрать подходящую форму и цвет.

Монтаж

Монтаж проводки можно произвести своими руками. План действий заключается в следующем:

Первый этап — монтаж кабелей проводки. Провода нарезают по количеству будущих розеток и выключателей с запасом в 200 мм на каждую точку. В зависимости от выбранного типа проводки, укладывают в кабель-каналы, внутренние системы прокладки проводов, крепятся на керамические изоляторы, закрепляются на скобы.

Второй этап — монтаж распределительных коробок.

Третий этап —монтаж выключателей, розеток. Наружную установку выключателей и розеток осуществляют через алюминиевые или асбестовые прокладки. Провода подключают с цветовым маркированием.

Четвертый этап — установка люстр и осветительных плафонов. Для деревянного дома идеально подойдут люстры и плафоны с металлическим основанием.

Пятый этап —монтаж электрощита. Электросчетчик монтируют в пластиковый или металлический щит. Лучше выбирать щит с небольшим запасом свободного места.  Контур заземления: оптимальный диаметр арматуры для контура —16 мм на 3000 мм длины. Сечение провода, отводимого от шины заземления должно соответствовать сечению кабеля ввода.

Устройство заземления и монтаж УЗО

Современное оснащение дома бытовой техникой не обходится без таких электроприборов, как бойлер, стиральная машина, холодильник и многих других. Наличие электрооборудования с металлическим корпусом предполагает обязательное устройство заземления.

Точка подключения контура заземления.

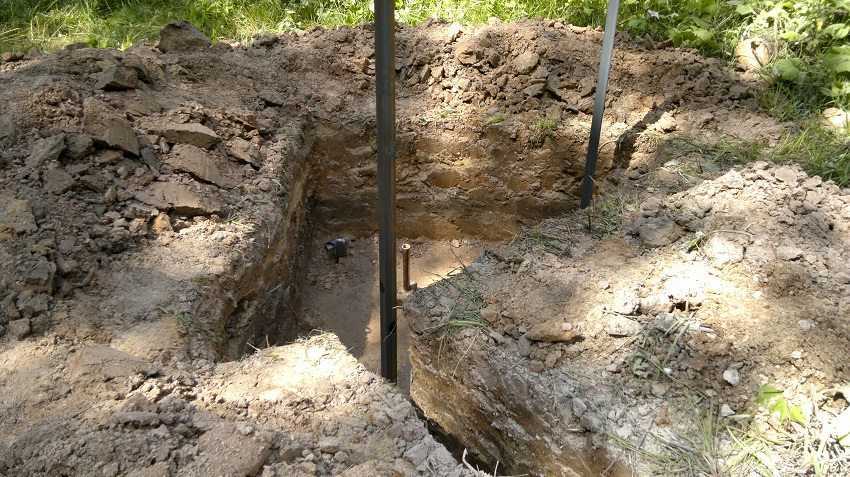

Порядок устройства заземления следующий:

• подготавливаются три стержня арматуры длиной 3 м и диаметром 3 см. Выкапывается траншея в форме равностороннего треугольника с длиной стороны 1 м. Глубина траншеи 30 см. Арматуру помещают в землю по углам получившегося треугольника;
• стержни арматуры соединяют между собой металлическим уголком с помощью сварки;
• к одному из углов приваривают петлю (проушину) и с помощью винтового соединения или путем сварки крепят прут из стали толщиной 1 см.
• прут укладывают в траншее таким образом, чтобы соединить его с заземляющим проводником в электрощите. Заземляющие жилы кабелей имеют изоляцию желто-зеленого цвета.

Обустройство контура заземления.

Чтобы обезопасить человека от электротока при его утечке на корпус электрооборудования, применяют устройство защитного отключения (УЗО). Это устройство монтируется в щитке после прибора учета. Исходя из величины номинального тока в сети подбирают параметры УЗО, которое реагирует на малейшую утечку тока

Наличие такого устройства особенно важно для комнат с повышенной влажностью

Номинальное значение тока для УЗО принимается выше, чем ток автомата в этой цепи. Значение тока утечки берется исходя из типа помещения. Для ванной оптимальным выбором будет УЗО с током утечки 10 мА, для других помещений 30 мА.

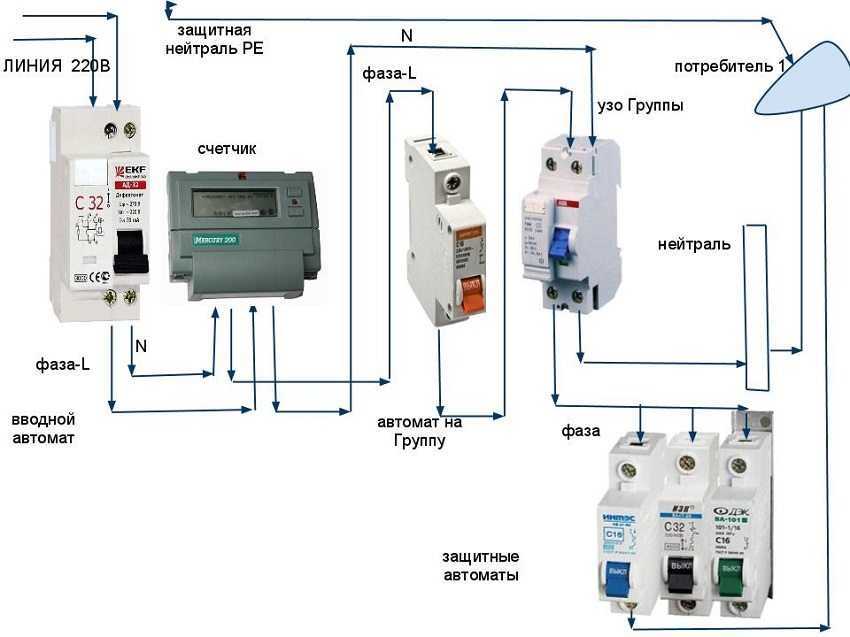

Элементы электрощитка и схема их подключения.

Монтаж проводов, накладных выключателей и розеток в деревянном доме

1. Для начала нам необходимо перенести все горизонтальные и вертикальные линии на стены. Специалисты рекомендуют использовать лазерный уровень, чтобы проводка получилась красивой и ровной.
2. Вдоль всей размеченной трассы мы крепим изоляторы из керамики или фарфора на расстоянии друг от друга около 50 сантиметров.
3. Расстояние между розеткой или выключателем и начальным роликом должно быть не меньше 5 сантиметров. Изоляторы крепим саморезами по дереву.
4. В соответствии с разработанной схемой монтируем розетки и выключатели с подложками, а также распределительные коробки.
5. После того как мы прикрепили все изоляторы, установили розетки и выключатели нам необходимо протянуть провода между ними. Провода мы соединяем между собой пайкой или клеммами. Скручивать их в домах из дерева специалисты не рекомендуют, так как это не соответствует мерам безопасности.
6. Кабели мы натягиваем так, чтобы расстояние между ними и стеной было не меньше одного сантиметра в соответствии со стандартами ПУЭ. На потолке проводку монтируем также как и на стенах.
7. После того как мы закончили все работы по протяжке проводов проверяем правильность подключения и замеряем сопротивление специальным устройством мультиметром. Если все сделано правильно, то можно включать автоматы и пользоваться электроэнергией.

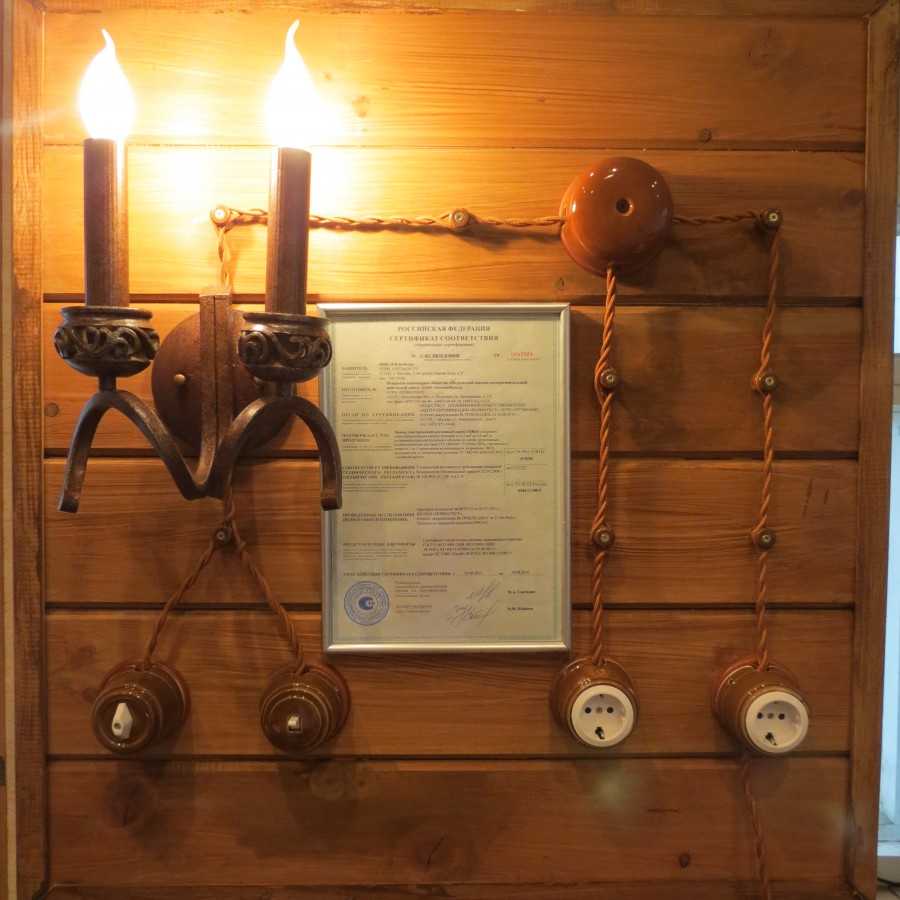

Совет: как можно сэкономить на старинной проводке

Кабели для создания винтажной проводки достаточно дорогие и по своей стоимости превышают даже негорючие материалы типа ВВГнг, которые предназначены для монтажа в деревянных строениях.

Для экономии мы можем провести от щитка определённое количество проводов в специальной инженерной трубе или гофре. Это можно сделать под полом или в техническом плинтусе. Там, где начинаются ответвления кабелей к розеткам и выключателям можно сделать провода под ретро — стиль.

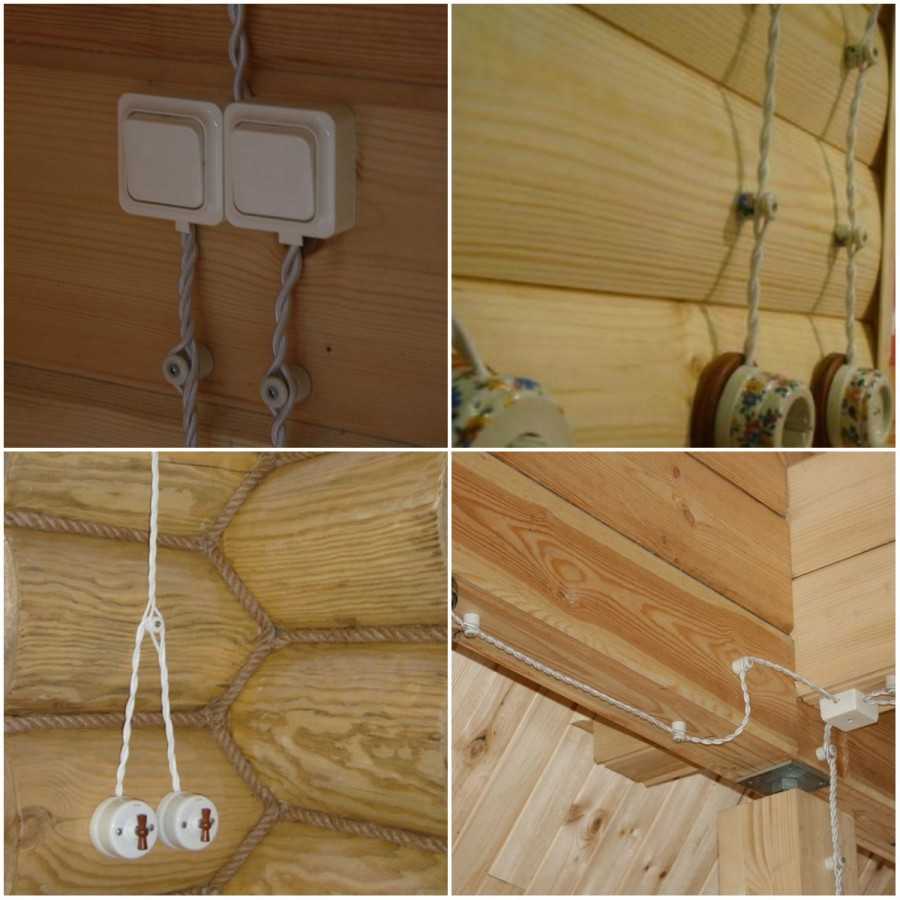

Декоративная ретро-проводка в интерьере

Таким образом, не будет необходимости приобретать дорогостоящие провода для всего дома, и в то же время вы сможете создать настоящий винтажный декор.

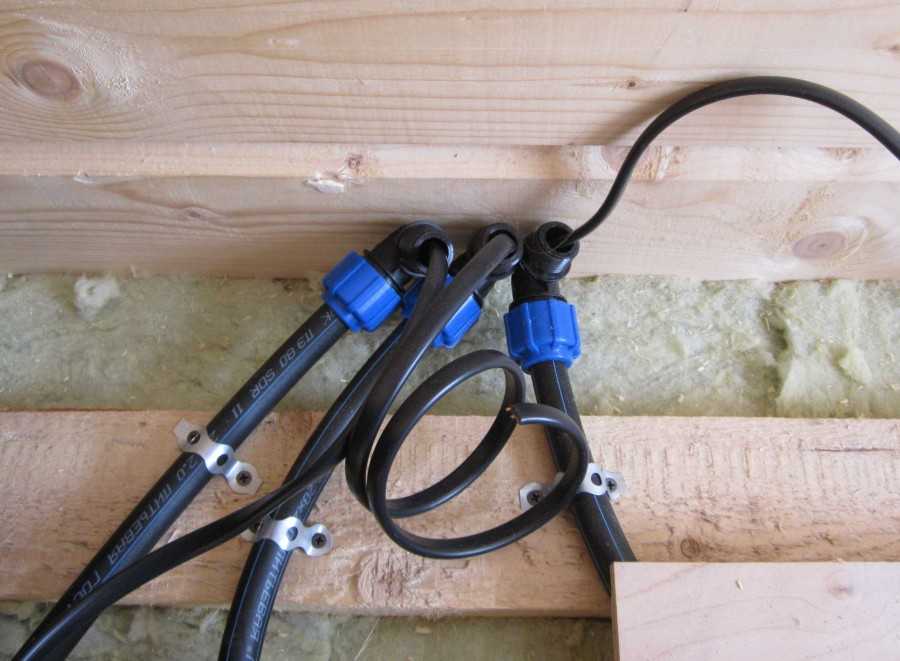

Монтаж скрытой проводки

Более сложный процесс. Предварительно спрятанную в металлические рукава или трубы проводку, укладывают за стенами или под полом.

Острые края обреза труб и рукавов, защищающих проводку, сглаживают. Как вариант — применение пластмассовых заглушек. Если в доме не планируется поддержание постоянного температурного режима, трубы монтируют под уклоном. Данный прием дает возможность конденсату стекать и испарятся.

Схему электропроводки с дополнительными пометками можно наклеить внутри распределительного щита – для памяти.

Выполненная по правилам электропроводка, станет безопасным и надежным источником энергии на долгие годы!
