Чем отличаются параллельное и последовательное соединение конденсаторов

Расчёт конденсаторов

В общем случае емкостной показатель С определяется по формуле:

C=q/U,

где q – заряд конденсатора на одной из его пластин, U – значение напряжения на конденсаторе.

Из этого выражения можно вывести формулу заряда конденсатора, величину которого можно найти, измерив два других показателя с помощью мультиметра.

Часто возникает вопрос, может ли этот параметр измениться. Он является постоянной величиной, присущей данному элементу и зависящей от его габаритов и устройства. Узнать емкостное значение можно с помощью мультиметра. Пользуясь этими данными, можно рассчитать целевую индуктивность дросселя для колебательного контура или параметры резистора.

В чем измеряется емкость? За измерительную единицу принимается параметр конденсаторного устройства, который можно зарядить 1 Кл до состояния, когда разница потенциалов будет равной 1 вольту. Название этой единицы – фарад (Ф).

Важно! Если сравнить два устройства, идентичных по габаритам, но различающихся тем, что у одного в зазоре между пластинами находится диэлектрический материал, а у другого – воздушное пространство, то при помещении одинаковых зарядов потенциальная разница первой детали будет в Е раз больше. Е – это число, равное диэлектрической проницаемости материала, из которого состоит использованный слой

Ниже приведены формулы для конденсаторных элементов разной конфигурации. Рассчитанные по ним значения соответствуют идеальным устройствам, но релевантны и для реальных в тех случаях, когда емкостными потерями можно пренебречь.

Формула электрической емкости плоского конденсатора

В основном электрополе пластин плоского конденсатора бывает однородным, за исключением боковых частей, влиянием которых обычно принято пренебрегать. Однако, если пространство между обкладками велико в сопоставлении с их габаритами, краевые искажения нужно учитывать. В общем случае, чтобы высчитать, сколько фарад составит емкость плоского конденсатора, пользуются выражением:

C=E*E0*S/d, где S – площадь меньшей обкладки, E0 – электрическая константа, d – длина пространства между пластинами.

Плоский конденсаторный элемент

Формула электрической емкости цилиндрического изделия

Такой компонент состоит из пары разных по размеру коаксиальных цилиндрических элементов проводника, в пространстве между которыми расположили диэлектрический материал. В этом случае для нахождения емкостной величины не нужно узнавать значение заряда на обкладках конденсатора. Можно воспользоваться следующей формулой емкости:

С=2 π *E*E0*l / ln(R2/R1).

Здесь R1 и R2 – радиусы, соответственно, внутреннего и наружного цилиндров, l – их высота (она одинакова, в то время как радиальные параметры отличаются).

Цилиндрическое изделие

Формула для сферического изделия

Сферическая деталь состоит из двух проводниковых сфер с диэлектрическим слоем между ними. Вот как найти емкость круглого конденсатора:

C=4 π *E*E0* R1* R2 / R2 – R1.

Буквами R обозначены, как и в предыдущем примере, радиусы компонентов.

Ёмкость одиночного проводника

Это характеристика способности твердого проводникового компонента к удержанию электрозаряда.  Она определяется особенностями средового окружения (в частности, диэлектрической проницаемостью), взаиморасположением тел, имеющих на себе заряд, размерами детали. От силы тока и величины заряда она не зависит.

Последовательное соединение конденсаторов.

Если же соединение конденсаторов в батарею производится в виде цепочки и к точкам включения в цепь непосредственно присоединены пластины только первого и последнего конденсаторов, то такое соединение конденсаторов называется последо­вательным (рисунок 3).

Рисунок 2. Последовательное соединение конденсаторов.

При последовательном соединении все конденса­торы заряжаются одинаковым количеством электричества, так как непосредственно от источника тока заряжаются только крайние пластины (1 и 6), а остальные пластины (2, 3, 4 и 5) заря­жаются через влияние. При этом заряд пла­стины 2 будет равен по величине и противо­положен по знаку за­ряду пластины 1, заряд пластины 3 будет равен по величине и противоположен по знаку заряду пла­стины 2 и т. д.

Напряжения на различных конденсаторах будут, вообще говоря, различными, так как для заряда одним и тем же количеством электричества конденсаторов различной емкости всегда требуются различные напряжения. Чем меньше емкость конденсатора, тем большее напряжение необходимо для того, чтобы зарядить этот конденсатор требуемым количеством электричества, и наоборот.

Таким образом, при заряде группы конденсаторов, соединенных последовательно, на конденсаторах малой емкости напряжения будут больше, а на конденсаторах большой емкости — меньше.

Аналогично предыдущему случаю можно рассматривать всю группу конденсаторов, соединенных последовательно, как один эквивалентный конденсатор, между пластинами которого существует напряжение, равное сумме напряжений на всех конденсаторах группы, а заряд которого равен заряду любого из конденсаторов группы.

Возьмем самый маленький конденсатор в группе. На нем должно быть самое большое напряжение. Но напряжение на этом конденсаторе составляет только часть общего напряже­ния, существующего на всей группе конденсаторов. Напря­жение на всей группе больше напряжения на конденсаторе, имеющем самую малую емкость. А отсюда непосредственно следует, что общая емкость группы конденсаторов, соединен­ных последовательно, меньше емкости самого малого конден­сатора в группе.

Для вычисления общей емкости при последовательном со­единении конденсаторов удобнее всего пользоваться следую­щей формулой:

Для частного случая двух последовательно соединенных конденсаторов формула для вычисления их общей емкости будет иметь вид:

Таблица перевода емкостей и обозначений конденсаторов

Таблица емкостей и обозначений конденсаторов
μF
микрофарады
nF
нанофарады
pF
пикофарады
Code /
Код трех-цифровой
1μF 1000nF 1000000pF 105
0.82μF 820nF 820000pF 824
0.8μF 800nF 800000pF 804
0.7μF 700nF 700000pF 704
0.68μF 680nF 680000pF 624
0.6μF 600nF 600000pF 604
0.56μF 560nF 560000pF 564
0.5μF 500nF 500000pF 504
0.47μF 470nF 470000pF 474
0.4μF 400nF 400000pF 404
0.39μF 390nF 390000pF 394
0.33μF 330nF 330000pF 334
0.3μF 300nF 300000pF 304
0.27μF 270nF 270000pF 274
0.25μF 250nF 250000pF 254
0.22μF 220nF 220000pF 224
0.2μF 200nF 200000pF 204
0.18μF 180nF 180000pF 184
0.15μF 150nF 150000pF 154
0.12μF 120nF 120000pF 124
0.1μF 100nF 100000pF 104
0.082μF 82nF 82000pF 823
0.08μF 80nF 80000pF 803
0.07μF 70nF 70000pF 703
0.068μF 68nF 68000pF 683
0.06μF 60nF 60000pF 603
0.056μF 56nF 56000pF 563
0.05μF 50nF 50000pF 503
0.047μF 47nF 47000pF 473
μF
микрофарады
nF
нанофарады
pF
пикофарады
Code /
Код трех-цифровой
0.04μF 40nF 40000pF 403
0.039μF 39nF 39000pF 393
0.033μF 33nF 33000pF 333
0.03μF 30nF 30000pF 303
0.027μF 27nF 27000pF 273
0.025μF 25nF 25000pF 253
0.022μF 22nF 22000pF 223
0.02μF 20nF 20000pF 203
0.018μF 18nF 18000pF 183
0.015μF 15nF 15000pF 153
0.012μF 12nF 12000pF 123
0.01μF 10nF 10000pF 103
0.0082μF 8.2nF 8200pF 822
0.008μF 8nF 8000pF 802
0.007μF 7nF 7000pF 702
0.0068μF 6.8nF 6800pF 682
0.006μF 6nF 6000pF 602
0.0056μF 5.6nF 5600pF 562
0.005μF 5nF 5000pF 502
0.0047μF 4.7nF 4700pF 472
0.004μF 4nF 4000pF 402
0.0039μF 3.9nF 3900pF 392
0.0033μF 3.3nF 3300pF 332
0.003μF 3nF 3000pF 302
0.0027μF 2.7nF 2700pF 272
0.0025μF 2.5nF 2500pF 252
0.0022μF 2.2nF 2200pF 222
0.002μF 2nF 2000pF 202
0.0018μF 1.8nF 1800pF 182
μF
микрофарады
nF
нанофарады
pF
пикофарады
Code /
Код трех-цифровой
0.0015μF 1.5nF 1500pF 152
0.0012μF 1.2nF 1200pF 122
0.001μF 1nF 1000pF 102
0.00082μF 0.82nF 820pF 821
0.0008μF 0.8nF 800pF 801
0.0007μF 0.7nF 700pF 701
0.00068μF 0.68nF 680pF 681
0.0006μF 0.6nF 600pF 621
0.00056μF 0.56nF 560pF 561
0.0005μF 0.5nF 500pF 52
0.00047μF 0.47nF 470pF 471
0.0004μF 0.4nF 400pF 401
0.00039μF 0.39nF 390pF 391
0.00033μF 0.33nF 330pF 331
0.0003μF 0.3nF 300pF 301
0.00027μF 0.27nF 270pF 271
0.00025μF 0.25nF 250pF 251
0.00022μF 0.22nF 220pF 221
0.0002μF 0.2nF 200pF 201
0.00018μF 0.18nF 180pF 181
0.00015μF 0.15nF 150pF 151
0.00012μF 0.12nF 120pF 121
0.0001μF 0.1nF 100pF 101
0.000082μF 0.082nF 82pF 820
0.00008μF 0.08nF 80pF 800
0.00007μF 0.07nF 70pF 700
μF
микрофарады
nF
нанофарады
pF
пикофарады
Code /
Код трех-цифровой
0.000068μF 0.068nF 68pF 680
0.00006μF 0.06nF 60pF 600
0.000056μF 0.056nF 56pF 560
0.00005μF 0.05nF 50pF 500
0.000047μF 0.047nF 47pF 470
0.00004μF 0.04nF 40pF 400
0.000039μF 0.039nF 39pF 390
0.000033μF 0.033nF 33pF 330
0.00003μF 0.03nF 30pF 300
0.000027μF 0.027nF 27pF 270
0.000025μF 0.025nF 25pF 250
0.000022μF 0.022nF 22pF 220
0.00002μF 0.02nF 20pF 200
0.000018μF 0.018nF 18pF 180
0.000015μF 0.015nF 15pF 150
0.000012μF 0.012nF 12pF 120
0.00001μF 0.01nF 10pF 100
0.000008μF 0.008nF 8pF 080
0.000007μF 0.007nF 7pF 070
0.000006μF 0.006nF 6pF 060
0.000005μF 0.005nF 5pF 050
0.000004μF 0.004nF 4pF 040
0.000003μF 0.003nF 3pF 030
0.000002μF 0.002nF 2pF 020
0.000001μF 0.001nF 1pF 010
μF
микрофарады
nF
нанофарады
pF
пикофарады
Code /
Код трех-цифровой

Последовательное и параллельное соединение конденсаторов

Последовательное и параллельное соединение конденсаторов применяют в зависимости от поставленной цели. При последовательном соединении конденсаторов уменьшается общая емкость и увеличивается общее напряжение конденсаторов. А общее напряжение будет равняться сумме напряжений всех конденсаторов. Например: мы имеем три конденсатора по 30 мкФ x 100 В каждый. При их последовательном соединении общий конденсатор будет иметь следующие данные: 10 мкФ x 300 В.

При параллельном соединении общая емкость конденсаторов складывается, а допустимое напряжение всего набора будет равно напряжению конденсатора, имеющего самое низкое значение допустимого напряжения из всего набора. C = C1 + C2 + C3 + C4 + …Например: мы имеем три конденсатора 30 мкФ x 100 В, соединённые параллельно. Параметры всего набора конденсаторов в этом случае будут следующие: 90 мкФ x 100 В.

Соединение более двух конденсаторов последовательно редко встречается в реальных схемах. Хотя для увеличения общего напряжения такой набор может встретиться в высоковольтных источниках питания. А вот в низковольтных источниках довольно часто встречается параллельное соединение нескольких конденсаторов для сглаживания пульсаций после выпрямления при больших токах потребления

Обратите внимание, формулы вычисления емкости последовательного и параллельного соединения конденсаторов в точности обратным формулам вычисления сопротивления при последовательном и параллельном соединении резисторов

www.electricalschool.info

www.sxemotehnika.ru

www.katod-anod.ru

www.hightolow.ru

Предыдущая
КонденсаторыКонденсатор — простыми словами о сложном
Следующая
КонденсаторыКак обозначаются конденсаторы на схеме?

Как подобрать конденсатор

Конденсаторы для трехфазного двигателя нужны достаточно большой емкости — речь идет о десятках и сотнях микрофарад. Однако конденсаторы электролитические для этой цели не годятся. Они требуют подключения однополярного, то есть специально для них придется городить выпрямитель из диодов и сопротивлений. Кроме того, со временем в электролитических конденсаторах высыхает электролит и они теряют емкость. Поэтому если будете ставить такой на двигатель, необходимо делать на это скидку, а не верить тому, что на них написано. Ну и еще одно за ними числится: электролитические конденсаторы имеют свойство иногда взрываться.

Поэтому задачу, как выбрать конденсатор под трехфазный двигатель, часто решают в несколько этапов


Конденсаторы для двигателей. Слева — рабочий, справа — пусковой

Сначала подбираем приблизительно. Надо рассчитать емкость конденсатора по простейшему соотношению как 7 мкФ на каждые 100 ватт мощности. То есть 700 ватт дает нам 49 мкФ первоначально. Емкость выбираемого пускового конденсатора берется в диапазоне 1–3-кратного превышения емкости рабочего конденсатора. Выберите 2*50 = 100 мкФ — будет само то. Ну, для начала можно взять побольше, потом подобрать конденсаторы, ориентируясь на работу двигателя. От емкости конденсаторов зависит реальная мощность движка. Если ее мало, двигатель при тех же оборотах потеряет мощность (обороты не зависят от мощности, а только от частоты напряжения), так как ему будет не хватать тока. При чрезмерной емкости конденсаторов у него будет перегрев от избытка тока.

Нормальная работа двигателя, без шума и рывков — это неплохой критерий правильно выбранного конденсатора. Но для большей точности можно сделать расчет конденсаторов по формулам, а такую проверку оставить на потом в качестве окончательного подтверждения успешности результатов подбора конденсаторов.

Однако надо все-таки подключить конденсаторы.

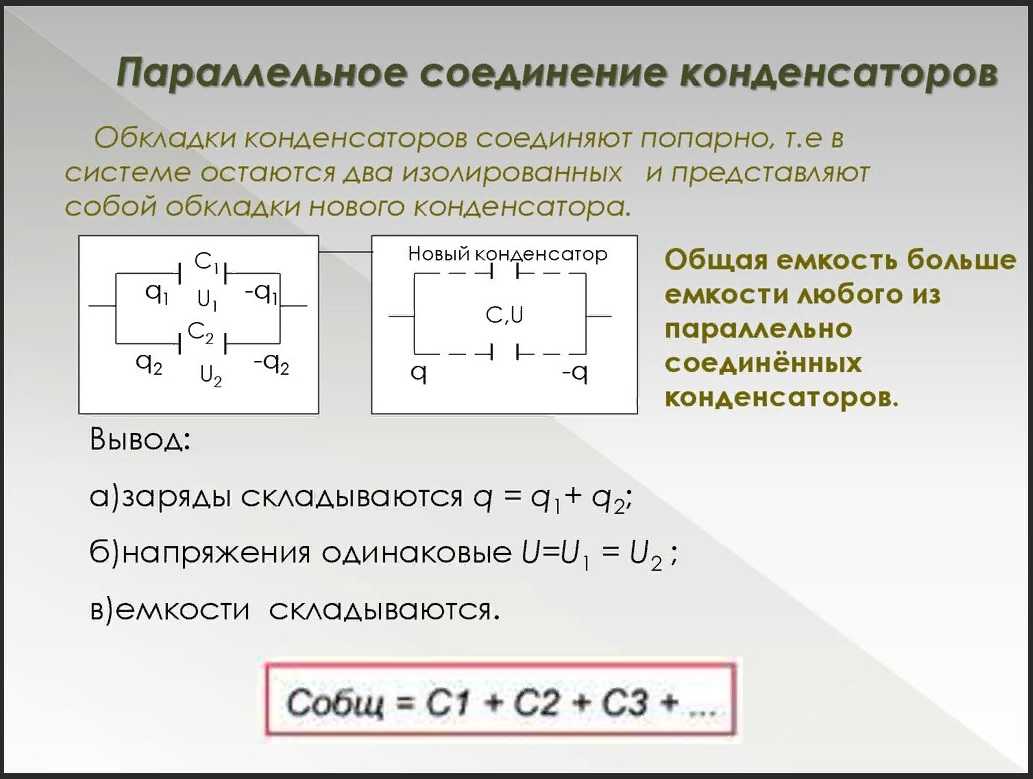

Параллельное соединение конденсаторов

Параллельное соединение конденсаторов — это соединение при котором конденсаторы соединяются собой обоими контактами. В результате к одной точке может быть присоединено несколько конденсаторов. При параллельном соединении формируется один большой конденсатор с площадью обкладок, равной сумме площадей обкладок всех отдельных компонентов. Поскольку емкость конденсаторов прямо пропорциональна площади обкладок, общая емкость Собщ при параллельном соединении равняется сумме емкостей всех конденсаторов в цепи.

Напряжение при параллельном соединении

На все параллельно соединенные конденсаторы падает одинаковое напряжение. Так происходит, потому что существует всего лишь две точки, между которыми может быть разность потенциалов (напряжение). Другими словами, можно сказать что при параллельном соединении все конденсаторы подключены к одному источнику напряжения. Ток конденсатора во время переходного периода зависит от его емкости и изменения напряжения:

  • ic — ток конденсатора
  • C — Емкость конденсатора
  • ΔVC/Δt – Скорость изменения напряжения

При параллельном соединении через каждый конденсатор потечет одельный ток, в зависимости от емкости конденсатора:

Способы соединения элементов

Монтаж изделия на плату может быть вертикальным или горизонтальным. При использовании нескольких изделий они могут быть соединены между собой разными способами.

Параллельное соединение

Для его организации нужно подключить группу  деталей к электроцепи так, чтобы обкладки всех деталей были подсоединены напрямую к местам включения. Поскольку все компоненты получают заряд от одного источника тока, у них будет одинаковая разность потенциалов. Но так как заряд копится на каждом изделии отдельно, количество электричества на группе можно выразить как сумму количеств на ее деталях. Это справедливо и для емкостных данных – значение для конфигурации равно сумме значений каждой единицы. Поэтому такую группу можно считать равной одному конденсатору, емкостной параметр которого равен сумме таковых для всех частей.

Параллельное подключение

Последовательное соединение

Эта схема подразумевает соединение устройств одно за другим, когда к местам подключения к цепи подсоединены только два крайних изделия. Количество электричества для каждой детали будет одинаковым. При этом, чем менее емкое устройство, тем большее значение напряжения на нем будет наблюдаться.

Важно! Емкостной показатель такой системы будет еще меньше, чем у устройства, обладающего наименьшим его значением. Соотношение выглядит так: 1/С = 1/С1 + 1/С2 + 1/С3 + … Опираясь на него, можно произвести вывод непосредственно формулы С

Для двух элементов: С = С1*С2 / С1+С2.

Последовательное подключение

Смешанное соединение

Такая сложная конструкция содержит фрагменты с двумя вышеприведенными типами соединений. Чтобы подсчитать полную емкость, схему делят на простые блоки, состоящие только из деталей, соединенных каким-то одним образом. Находят эквивалентные значения для каждого блока и затем рисуют схему заново в упрощенном виде. Рассчитывают  данные для получившейся системы.

Чтобы суметь подобрать подходящий конденсаторный набор, нужно уметь узнавать емкостные данные

Важно также знать, как рассчитывается показатель для конфигурации из нескольких деталей, соединенных между собой тем или иным образом

Можно ли поставить конденсатор большей емкости

Точный ответ на поднятый в этом разделе вопрос можно дать после изучения конкретной схемы. Если надо выбрать деталь для фильтра (колебательного контура), необходимы аналогичные параметры. В противном случае частотные характеристики не будут соответствовать конструкторскому замыслу.

При сглаживании пульсаций в блоке питания подобная модернизация взамен штатного изделия может быть эффективной. В некоторых случаях, чтобы ограничить ток в цепи, придется подбирать подходящий резистор. Через него можно будет разряжать конденсатор без повреждений. Итоговое решение принимают с учетом рассмотренных выше факторов. Существенное значение имеют условия эксплуатации, тепловые и механические нагрузки. Разумное увеличение затрат на этапе приобретения надежных комплектующих продлит срок службы функционального устройства.

Небольшие замечания и советы по работе с конденсаторами

Необходимо помнить, что следует выбирать конденсаторы с повышенным номинальным напряжением при возрастании температуры окружающей среды,создавая больший запас по напряжению, для обеспечения высокой надежности. Если задано максимальное постоянное рабочее напряжение конденсатора, то это относится к максимальной температуре (при отсутствии дополнительных оговорок). Поэтому, конденсаторы всегда работают с определенным запасом надежности. И все-же, желательно обеспечивать их реальное рабочее напряжение на уровне 0,5—0,6 номинального.

Если для конденсатора оговорено предельное значение переменного напряжения, то это относится к частоте (50-60) Гц. Для более высоких частот или в случае импульсных сигналов следует дополнительно снижать рабочие напряжения во избежание перегрева приборов из-за потерь в диэлектрике. Конденсаторы большой емкости с малыми токами утечки способны долго сохранять накопленный заряд после выключения аппаратуры. Что бы обеспечить более быстрый их разряд, для большей безопасности, следует подключить параллельно конденсатору резистор сопротивлением 1 МОм (0,5 Вт).
