Определение мощности электрического тока

Мощность некоторых электрических приборов

При оснащении современной квартиры часто приходится решать задачи по согласованию нагрузок в отдельных линиях. Необходимо правильно встраивать защитный автомат, чтобы предотвратить аварийные ситуации. Начинают с уточнения параметров проводки. Далее проверяют группы подсоединенной бытовой техники. Типичные параметры потребляемой мощности (Вт):

персональный компьютер – 170-1 250;
ноутбук – 40-280;
ЖКИ телевизор – 120-265;
утюг – 450-1850;
кондиционер – 1 200 – 2 500.

Какой автомат подойдет, определяют с учетом всех значимых факторов

Особое внимание уделяют нагрузкам с высокими значениями реактивной составляющей мощности

В чем измеряется электрическая мощность

Мощность — это энергия за единицу времени. Единица СИ для мощности — это ватт (Вт), который равен джоулю в секунду (Дж/с), при этом джоуль — единица СИ для энергии, а секунда — единица СИ для времени.

Единицы мощности

Умножение киловатта на час дает киловатт-час (кВт • ч), единицу, часто используемую электроэнергетическими компаниями для представления количества электрической энергии, произведенной или предоставленной потребителям. Аналогичным образом энергоемкость батарей нужно измерять в единицах ампер-часов (А-ч) или для переносных батарей в миллиамперах-часах (мА-ч).

В единицах СИ ватт имеет обозначение W. Имя сохранилось в знак признания Джеймса Уатта, который ввел термин «лошадиная сила» — старая единица мощности.

Единицы преобразования энергии:

Лошадиные силы (HP) — 746 Вт;
килоВатты (кВт) — 1×1000 Вт;
мегаватты (МВт) −1×1000000 Вт;
гигаватт (ГВт) — 1×1000000000 Вт.

Мощность электрического тока

Работа, произведенная в единицу времени, называется мощностью и обозначается буквой P.

Из этой формулы имеем:

A = P × t.

Единица измерения мощности:

1 (Дж/сек) иначе называется ваттом (Вт). Подставляя в формулу мощности выражение для работы электрического тока, имеем:

P = U × I (Вт).

Формула мощности электрического тока может быть выражена также через потребляемый ток и сопротивление потребителя:

Кроме ватта, на практике применяются более крупные единицы измерения электрической мощности. Электрическая мощность измеряется в:

100 Вт = 1 гектоватт (гВт); 1000 Вт = 1 киловатт (кВт); 1000000 Вт = 1 мегаватт (МВт).

Электрическая мощность измеряется специальным прибором – ваттметром. Ваттметр имеет две обмотки (катушки): последовательную и параллельную. Последовательная катушка является токовой и включается последовательно с нагрузкой на участке цепи, где производятся измерения, а параллельная катушка – это катушка напряжения, она соответственно включается параллельно этой нагрузке. Принцип действия ваттметра основан на взаимодействии двух магнитных потоков создаваемых током, протекающим по обмотке подвижной катушки (токовой катушки), и током, проходящим по неподвижной катушке (катушке напряжения). При прохождении измеряемого тока по обмотке подвижной и неподвижной катушек образуются два магнитных поля, при взаимодействии которых подвижная катушка стремится расположится так, чтобы направление ее магнитного поля совпадало с направлением магнитного поля неподвижной катушки. Вращающему моменту противодействует момент, созданный спиральными пружинками, через которые в подвижную катушку проводится измеряемый ток. Противодействующий момент пружинок прямо пропорционален углу поворота катушки. Стрелка, укрепленная на подвижной катушке, указывает значение измеряемой величины. Схема включения ваттметра показана на рисунке 2.

Рисунок 2. Схема включения ваттметра

Если вы решили измерить потребляемую мощность, какой либо имеющейся у вас нагрузки, и при этом у вас отсутствует ваттметр, вы можете «изготовить» ваттметр своими руками. Из формулы P = I × U видно, что мощность, потребляемую в сети, можно определить, умножив ток на напряжение. Поэтому для определения мощности, потребляемой из сети, следует использовать два прибора, вольтметр и амперметр. Измерив амперметром потребляемый ток и вольтметром напряжение питающей сети, необходимо показание амперметра умножить на показание вольтметра.

Так, например, мощность, потребляемая сопротивлением r, при показании амперметра 3 А и вольтметра 220 В будет:

P = I × U = 3 × 220 = 660 Вт.

Для практических измерений электрической работы (энергии) джоуль является слишком мелкой единицей.

Если время t подставлять не в секундах, а в часах, то получим более крупные единицы электрической энергии:

1 Дж = 1 Вт × сек; 1 Вт × ч = 3600 ватт × секунд = 3600 Дж; 100 Вт × ч = 1 гектоватт × час (гВт × ч); 1000 Вт × ч = 1 киловатт × час (кВт × ч).

Электрическая энергия измеряется счетчиками электрической энергии.

Видео 1. Работа и мощность электрического тока

Видео 1. Работа и мощность электрического тока

Видео 2. Еще немного о мощности

Пример 1. Определить мощность, потребляемую электрическим двигателем, если ток в цепи равен 8 А и двигатель включен в сеть напряжением 220 В.

P = I × U = 8 × 220 = 1760 Вт = 17,6 гВт = 1,76 кВт.

Пример 2. Какова мощность, потребляемая электрической плиткой, если плитка берет из сети ток в 5 А, а сопротивление спирали плитки равно 24 Ом?

P = I 2 × r = 25 × 24 = 600 Вт = 6 гВт = 0,6 кВт.

При переводе механической мощности в электрическую и обратно необходимо помнить, что 1 лошадиная сила (л. с.) = 736 Вт; 1 киловат (кВт) = 1,36 л. с.

Пример 3. Определить энергию, расходуемую электрической плиткой мощностью 600 Вт в течение 5 часов.

A = P × t = 600 × 5 = 3000 Вт × ч = 30 гВт × ч = 3 кВт × ч

Пример 4. Определить стоимость горения двенадцати электрических ламп в течение месяца (30 дней), если четыре из них по 60 Вт горят по 6 часов в сутки, а остальные восемь ламп по 25 Вт горят по 4 часа в сутки. Цена за энергию (тариф) 2,5 рубля за 1 кВт × ч.

Мощность четырех ламп по 60 Вт.

P = 60 × 4 = 240 Вт.

Число часов горения этих ламп в месяц:

t = 6 × 30 = 180 часов.

Энергия, расходуемая этими лампами:

A = P × t = 240 × 180 = 43200 Вт × ч = 43,2 кВт × ч.

Мощность остальных восьми ламп по 25 Вт.

P = 25 × 8 = 200 Вт.

Число часов горения этих ламп в месяц:

t = 4 × 30 = 120 часов.

Энергия, расходуемая этими лампами:

A = P × t = 200 × 120 = 24000 Вт × ч = 24 кВт × ч.

Общее количество расходуемой энергии:

43,2 + 24 = 67,2 кВт × ч

Стоимость всей потребленной энергии:

67,2 × 2,5 = 168 рублей.

Определение

Мощность – это скалярная величина. В общем случае она равна отношению выполненной работы ко времени:

P=dA/dt

Простыми словами эта величина определяет, как быстро выполняется работа. Она может обозначаться не только буквой P, но и W или N, измеряется в Ваттах или киловаттах, что сокращенно пишется как Вт и кВт соответственно.

Электрическая мощность равна произведению тока на напряжение или:

P=UI

Как это связано с работой? U – это отношение работы по переносу единичного заряда, а I определяет, какой заряд прошёл через провод за единицу времени. В результате преобразований и получилась такая формула, с помощью которой можно найти мощность, зная силу тока и напряжение.

Монтаж подрозетников

Владелец может установить розетку в бетонную стену самостоятельно или обратившись в организации, занимающиеся строительством и отделкой жилых помещений. Специалисты помогут проложить электрические кабели, врезать распределительные коробки, розетки и выключатели.

При самостоятельной установке владельцу помещения потребуется подготовить инструмент и выполнить 3 этапа:

разметить стены в зоне предполагаемого монтажа;
высверлить посадочные отверстия в необходимом количестве;
закрепить подрозетники в отверстиях;
выполнить окончательную отделку поверхности стены;
смонтировать механизмы и подключить кабели питания;
установить внешнюю крышку, а затем протестировать работу приборов.

Разметка

Установка подрозетников в бетонную стену начинается с определения места расположения изделий. На поверхности стены проводятся горизонтальные и вертикальные линии, позволяющие найти центр установки коробки.

Если планируется установка модуля или нескольких отдельностоящих коммутационных узлов, то между осями выдерживается расстояние в диапазоне от 70 до 72 мм (зависит от производителя изделий). Для определения габаритов модуля рекомендуется собрать пластиковые коробки в единый блок, а затем проверить корректность разметки.

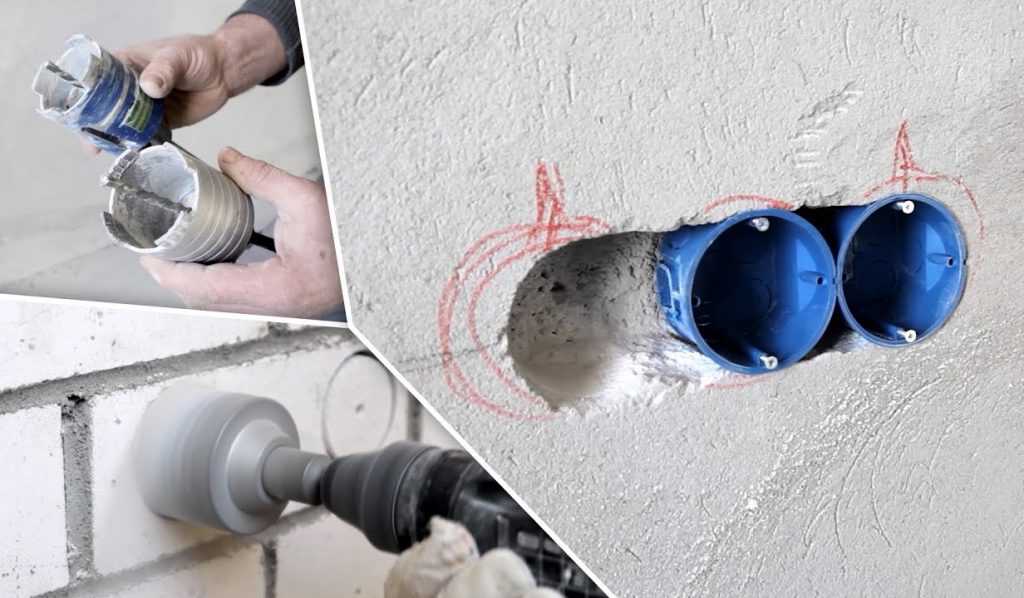

Делаем отверстия

Чтобы установить подрозетник в бетонную стену требуется выполнить отверстие алмазной коронкой, которая устанавливается в патрон перфоратора. Диаметр канала составляет 70-75 мм, глубина отверстия зависит от типа монтажной коробки. С целью снижения затрат на инструмент допускается выполнения отверстия при помощи бура.

Отверстия сверлятся по периметру будущего посадочного гнезда, центральная часть выбивается зубилом. Глубина отверстия должна обеспечивать посадку подрозетника заподлицо с поверхностью стены (с учетом слоя штукатурки).

Установка коробочек

Установка подрозетника в бетон начинается с изготовления лекала, которое позволяет выдержать корректное положение блока монтажных коробок или расположенных рядом элементов. Лекало изготавливается из куска металлического профиля для гипсокартона, длина элемента превышает размеры модуля.

Перед тем как закрепить подрозетник в бетонной стене, необходимо обработать отверстия грунтовкой, удаляющей частицы пыли и улучшающей адгезию строительных материалов. Для фиксации деталей используется гипсовый раствор или аналогичные материалы. В каналы шпателем вводится материал, а затем вставляется лекало с собранным модулем. Излишки смеси выдавливаются в зазор между боковыми стенками подрозетника и стенками канала.

Кабель питания просовывается через технологическое отверстие в коробке и укладывается внутри бухтой. После выставления узла по горизонтали производится заделка щелей фиксирующим материалом.

Раствор втирается в зазоры шпателем до удаления воздушных пустот, после окончательного заполнения производится контрольная проверка положения элементов гидравлическим уровнем. Лекало фиксируется распорными клиньями или винтами, которые вкручиваются в дюбели (предварительно установленные в бетонной поверхности).

Работа и мощность электрического тока

Формула мощности (Р) электрического тока напрямую зависит от его работы (А). Под работой тока подразумевается преобразование электрической энергии в механический, тепловой, световой или иной ее вид. Величина данного процесса напрямую зависит от времени его протекания, силы тока и напряжения в сети. Это можно выразить следующей формулой – А=IxUxt. Произведение (IxU) является ничем иным как мощностью. Следовательно, чем выше напряжение или сила тока в сети, тем большую мощность имеет электрический ток и большую работу он может совершить за единицу времени. Формула мощности электрического тока имеет следующий вид – Р=А/t или Р=IxU.

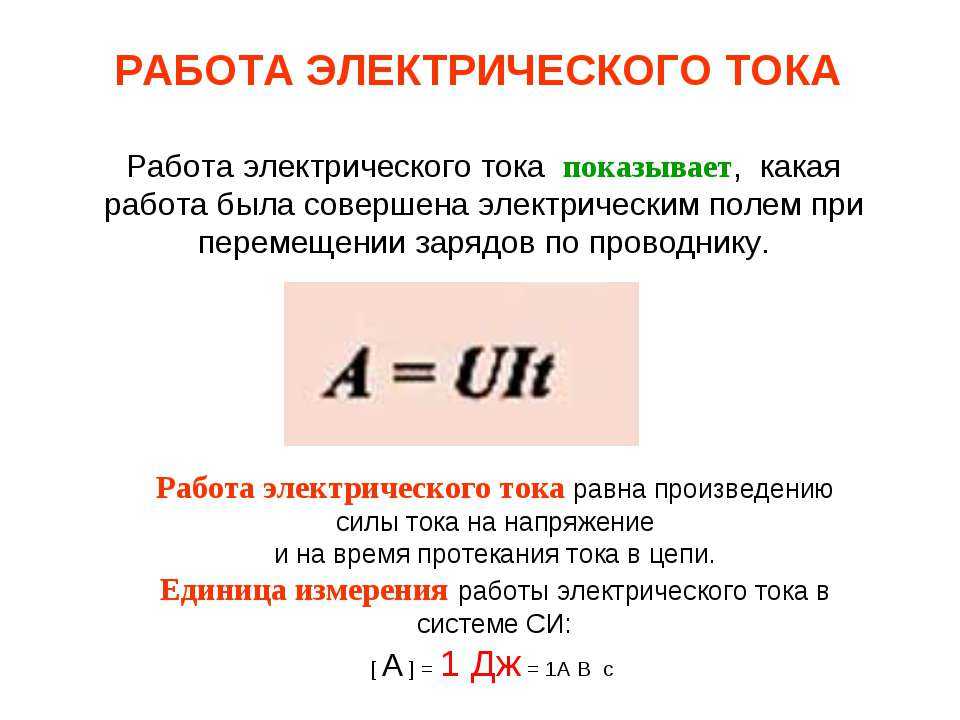

Работа электрического тока формула
Формула мощности электрического тока

Поэтому, если необходимо вычислить, какую работу производит ток, протекая по цепи в течение определенного времени, необходимо умножить мощность на временной промежуток, выраженный в секундах. Рассмотрим применение формул расчета работы и мощности электрического тока на примере электрического двигателя, подключенного к сети 220 В, а сила тока, измеренная амперметром для этого участка, составила 10А.

Р (мощность двигателя) = 10А (сила тока) х 220В (напряжение в сети) = 2200 Вт = 2,2 кВт.

Зная данный показатель, а также реальное или предполагаемое время функционирования электродвигателя можно определить какую работу он совершит за этот отрезок времени или другим словами сколько будет потрачено электроэнергии. Если двигатель был включен, например, 1 час, то можно найти искомое значение.

А (работа, совершенная двигателем) = 2,2 кВт (мощность) х 1 (время работы в часах) = 2,2 кВт ч. Именно этот показатель будет отражен на приборе учета расхода электроэнергии.

Исходя из того, что электрический ток является физическим процессом, то какой-либо его неизвестный параметр можно определить, зная его остальные характеристики. Приведем наиболее распространенные формулы для определения характеристик электрической цепи применяемые в электротехнике.

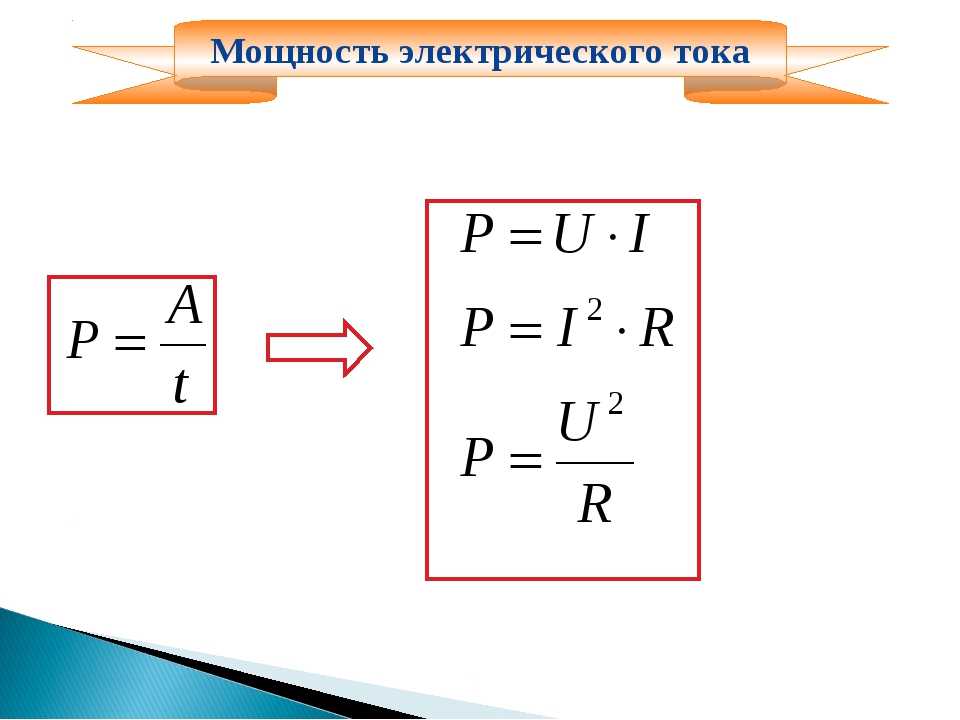

Мощность

P= U* I
P= R* I2
P = U2/ R

В заключение отметим, что приведенная информация справедлива для цепей с постоянным электрическим током. Формулы, применяемые для расчета характеристик переменного тока, будут отличаться за счет введения дополнительных переменных и характеристик свойственных данному типу электричества.

https://youtube.com/watch?v=MdDENv5vsJc

Особенности определения мощности сети

Вообще электрическая сеть сконструирована так, чтобы для ее эксплуатации не требовались специальные знания. Достаточно соблюдать некоторые правила, главной из которых — не допустить перегрузки.

Важно! Несоблюдение правил пользования электросетью может привести к отказу в работе и даже к пожару. Важно отметить, что технические характеристики розетки и бытового прибора различаются между собой:

Важно отметить, что технические характеристики розетки и бытового прибора различаются между собой:

В розетках максимально допустимый переменный ток измеряется в Амперах: в старом жилом фонде России он равен 6 А, в Европе — 10 или 16 А;
Мощность подключаемых приборов измеряется в Ваттах.

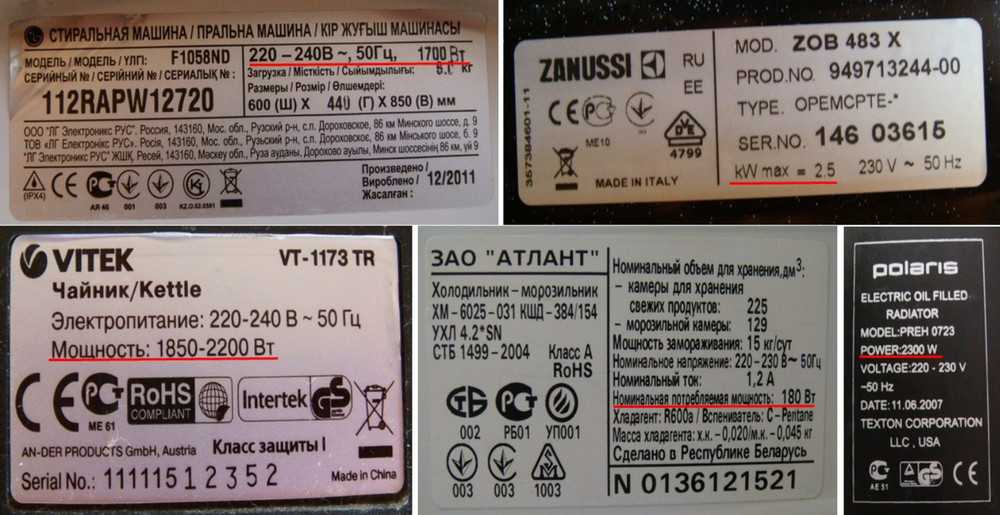

Информация на электроприборе может быть обозначена по-разному

Как высчитать мощность электричества? Для вычисления потребуется формула:

Р = U*I, где:

P — мощность,

U — напряжение в Вольтах,

I — сила тока в Амперах.

Напряжение исправной розетки составляет 220-230 Вольт, силу тока можно измерить мультиметром.

Для определения силы тока в розетке стоит использовать мультиметр

Преобразование тока

Поскольку электрическая мощность выражается произведением напряжения на силу тока, то из закона сохранения энергии следует: если при передаче одной и той же мощности напряжение повысить, сила тока пропорционально уменьшится, и наоборот.

Преобразованием напряжения переменного тока занимается специальное устройство — трансформатор. В самом простом виде он состоит из двух обмоток, надетых на магнитопровод.

Магнитное поле, возбуждаемое в первичной обмотке, наводит ЭДС во вторичной (закон электромагнитной индукции) и величина ее соотносится с напряжением на выводах первичной обмотки так же, как число витков в обмотках.

Если, к примеру, первичная обмотка содержит 300 витков, и на нее подается переменное напряжение с действующим значением 220 В, то в цепи вторичной обмотки со 150-ю витками возникнет ЭДС в 110 В, то есть в 2 раза меньшая. Поскольку мощность останется практически постоянной (потерями на нагрев и перемагничивание сердечника пренебрегаем), то сила тока в цепи вторичной катушки окажется, наоборот, вдвое выше тока в первичной катушке.

Потому вторичные обмотки понижающих трансформаторов наматывают проводом большего сечения, чем первичные. С повышающим трансформатором все происходит с точностью до наоборот. Снижение силы тока за счет увеличения напряжения применяется при передаче электроэнергии на значительные расстояния.

Сгенерированный электростанцией ток напряжением 10-20 кВ преобразуют находящейся тут же подстанцией, поднимая напряжение до сотен кВ.

В населенных пунктах напряжение снова понижают местными трансформаторными подстанциями, уже до 220 В, и в таком виде электроэнергия поступает в распределительную сеть.

Наибольшей величины этот параметр достигает на ЛЭП «Экибастуз — Кокчетав» — 1,15 МВ (мегавольт). При этом многократно падает сила тока, а поскольку работа тока в проводнике, состоящая в его нагреве, выражается формулой W = I2 * R (R — сопротивление проводника), то и потери значительно сокращаются.

Мгновенная электрическая мощность

Мгновенной мощностью называется произведение мгновенных значений напряжения и силы тока на каком-либо участке электрической цепи.

По определению, электрическое напряжение — это отношение работы электрического поля, совершенной при переносе пробного электрического заряда из точки A{\displaystyle A} в точку B{\displaystyle B}, к величине пробного заряда. То есть можно сказать, что электрическое напряжение равно работе по переносу единичного заряда из точки A{\displaystyle A} в точку B{\displaystyle B}. Другими словами, при движении единичного заряда по участку электрической цепи он совершит работу или над ним будет совершена работа, численно равную электрическому напряжению, действующему на участке цепи. Умножив работу на количество единичных зарядов, мы, таким образом, получаем работу, которую совершают эти заряды при движении от начала участка цепи до его конца. Мощность, по определению, — это работа в единицу времени.

Введём обозначения:

U{\displaystyle U} — напряжение на участке A−B{\displaystyle A-B} (принимаем его постоянным на интервале Δt,{\displaystyle \Delta t,})

Q{\displaystyle Q} — количество зарядов, прошедших от A{\displaystyle A} к B{\displaystyle B} за время Δt,{\displaystyle \Delta t,}

A{\displaystyle A} — работа, совершённая зарядом Q{\displaystyle Q} при движении по участку A−B,{\displaystyle A-B,}

P{\displaystyle P} — мощность.

Записывая вышеприведённые рассуждения, получаем:

PA−B=AΔt.{\displaystyle P_{A-B}={\frac {A}{\Delta t}}.}

Для единичного заряда на участке A−B{\displaystyle A-B}:

Pe(A−B)=UΔt.{\displaystyle P_{e(A-B)}={\frac {U}{\Delta t}}.}

Для всех зарядов:

PA−B=UΔt⋅Q=U⋅QΔt.{\displaystyle P_{A-B}={\frac {U}{\Delta t}}\cdot {Q}={U}\cdot {\frac {Q}{\Delta t}}.}

Поскольку ток есть электрический заряд, протекающий по проводнику в единицу времени, то есть I=QΔt{\displaystyle I={\frac {Q}{\Delta t}}} по определению, в результате получаем:

PA−B=U⋅I.{\displaystyle P_{A-B}=U\cdot I.}

Полагая время бесконечно малым, можно принять, что величины напряжения и тока за это время тоже изменятся бесконечно мало. В итоге получаем следующее определение мгновенной электрической мощности:

мгновенная электрическая мощность p(t){\displaystyle p(t)}, выделяющаяся на участке электрической цепи, есть произведение мгновенных значений напряжения u(t){\displaystyle u(t)} и силы тока i(t){\displaystyle i(t)} на этом участке:

p(t)=u(t)⋅i(t).{\displaystyle p(t)=u(t)\cdot i(t).}

Если участок цепи содержит резистор c электрическим сопротивлением R{\displaystyle R}, то:

p(t)=i(t)2⋅R=u(t)2R.{\displaystyle p(t)=i(t)^{2}\cdot R={\frac {u(t)^{2}}{R}}.}

Дифференциальные выражения для электрической мощности

Мощность, выделяемая в единице объёма, равна:

w=dPdV=E⋅j,{\displaystyle w={\frac {dP}{dV}}=\mathbf {E} \cdot \mathbf {j} ,}

где E{\displaystyle \mathbf {E} } — напряжённость электрического поля,

j{\displaystyle \mathbf {j} } — плотность тока.

Отрицательное значение скалярного произведения (векторы E{\displaystyle \mathbf {E} } и j{\displaystyle \mathbf {j} } противонаправлены или образуют тупой угол) означает, что в данной точке электрическая мощность не рассеивается, а генерируется за счёт работы сторонних сил.

В случае изотропной среды в линейном приближении:

w=σE2=E2ρ=ρj2=j2σ,{\displaystyle w=\sigma E^{2}={\frac {E^{2}}{\rho }}=\rho j^{2}={\frac {j^{2}}{\sigma }},}

где σ=def1ρ{\displaystyle \sigma \,{\overset {\underset {\mathrm {def} }{}}{=}}\,{\frac {1}{\rho }}} — удельная проводимость, величина, обратная удельному сопротивлению.

В случае наличия анизотропии (например, в монокристалле или жидком кристалле, а также при наличии эффекта Холла) в линейном приближении:

w=σαβEαEβ,{\displaystyle w=\sigma _{\alpha \beta }E_{\alpha }E_{\beta },}

где σαβ{\displaystyle \sigma _{\alpha \beta }} — тензор проводимости.

Расчет электрических цепей

Все формулы, используемые для расчётов электроцепей, вытекают одна из другой.

Взаимосвязи электрических характеристик

Так, например, по формуле расчета мощности можно произвести расчет силы тока, если известны P и U.

Чтобы узнать, какой ток будет потреблять утюг (1100 Вт), включенный в сеть 220 В, нужно выразить силу тока из формулы мощности:

I = P/U = 1100/220 = 5 A.

Зная расчётное сопротивление спирали электроплиты, можно найти P устройства. Мощность через сопротивление узнают по формуле:

P = U2/R.

Существует несколько методов, позволяющих решать поставленные задачи по расчётам различных параметров заданной цепи.

Методы расчёта электрических цепей

Расчёт мощности для цепей разного рода тока помогает правильно оценить состояние линий электропитания. Бытовые и промышленные аппараты, подобранные в соответствии с заданными параметрами Pном и S, будут работать надёжно и выдерживать максимальные нагрузки годами.

Об электрическом токе

Для облегчения понимания темы можно применить аналоги (сравнения) из окружающего мира. Электрические величины иногда объясняют на примере обычного трубопровода:

ток электронов подобен движению жидкости;
напряжение (разница потенциалов) – различные уровни давления;
при уменьшении сечения проводника увеличивается сопротивление току – таким же образом приходится повышать напор для перемещения большего количества воды за единицу времени.

Через прозрачные стенки можно наблюдать движение потока жидкости. Упростит визуальный эксперимент наличие визуальных маркеров – загрязнений. Однако самый зоркий человек не в состоянии увидеть перемещение микроскопически малых электронов.

Тем не менее, именно движение потока заряженных частиц является электрическим током. Почему такое действие даже при продолжительном времени опыта не изменяет массу (размеры) отдельных участков проводника?

Как и в случае с наблюдением, ответ на вопрос объясняется очень малой величиной рассматриваемых параметров. Электроны можно сравнить с муравьями. При переселении в другой «дом» старый муравейник сохраняет размеры (форму). Так и масса проводника не изменится заметно даже при полном удалении из него частиц с электрическими зарядами.

КПД электрической цепи

Выполняя продвижения зарядов через замкнутую цепь, двухполюсник проделывает некоторую работу. Когда генератор двигает заряды по внешнему контуру цепи, то это полезная работа. Когда ИТ продвигает электрические носители по всей цепи, говорят о полной работе.

Внимание! В этой цепочке перемещения зарядов особое значение имеет КПД (коэффициент полезного действия) источника. Он равен соотношению сопротивлений внешней цепи и полному сопротивлению цепи

Обращая внимание на КПД электроцепи, нужно отметить, что он напрямую зависит от физических величин, определяющих скорость передачи или трансформации электрической энергии. Одной из таких величин является мощность Р (Вт)

Формулы мощности:

P = U * I = U2/R = I2 * R,

где

U – напряжение на нагрузке, В;
I – ток, А;
R – сопротивление нагрузки, Ом.

Для разных цепей значения напряжения и сила тока различаются, следовательно, производимая ими работа будет разной

Когда предстоит оценить скорость передачи и преобразования электрического тока, то обращают внимание на Р. Она соответствует работе, проделанной за единицу времени:

P = A/∆t,

где:

P – мощность, Вт;
A – работа, Дж;
∆t – временной интервал, с.

Исходя из этой формулы, чтобы найти работу А, нужно умножить Р на время:

A=P∙∆t

Чтобы найти КПД (η) электроцепи, нужно найти отношение полезно потраченной энергии к количеству всей энергии, поданной в цепь. Формула для расчёта:

η = A/Q *100%,

где:

А – проделанная потребителем работа, Дж;
Q – количество энергии, взятой от источника, Дж.

Важно! КПД не может быть выше единицы. В основном он или равен ей, или меньше её

Этому причина – Закон сохранения энергии. Согласно ему, полезная совершённая работа никогда не превысит затраты энергии, необходимые для её выполнения.

Наглядно это можно объяснить на примере электрической цепи, в которую включен проводник, имеющий определённое сопротивление. При прохождении электричества через цепь часть энергии будет рассеиваться на проводнике, превращаясь в тепло и нагревая его. Потери мощности будут зависеть от величины этого сопротивления.

КПД электрической цепи
