Как расшифровать маркировку на резисторе (сопротивлении)

Разновидности резисторов

Несмотря на простоту принципа работы, существует целый ряд классификаций устройств. По способу монтажа различают:

  • Выводные – один из наиболее популярных вариантов, крепление осуществляется сквозь основу электрической платы; используется, если применение новой технологии SMD нецелесообразно или невозможно;
  • SMD – следующее «поколение» резисторов; у элементов данного типа отсутствуют боковые «усики»; применяются при сборке системных плат роботизированными системами – технология проще, крепление надежнее.

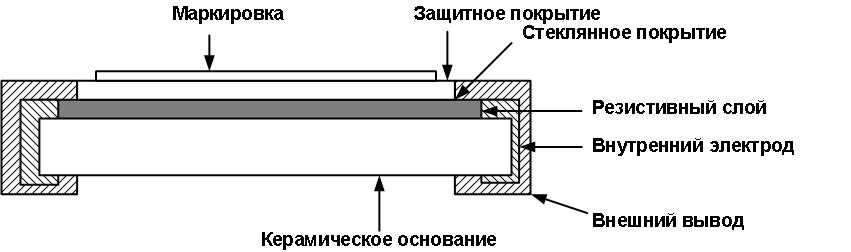

Резистор SMD

Кроме этого, учитывают методику изготовления прибора. Различают следующие варианты:

  • Проволочные – в качестве основного элемента выступает обмотка проволокой бифилярным способом, металл используют с малым удельным сопротивлением и способностью выдерживать высокие температуры;
  • Металлопленочные, композитные – основой выступают пленки из определенных сплавов (манганин, никелин, нихрон, углерод, оксиды металлов и другие).

Металлопленочные резисторы

Важно! Пленка в моделях последнего типа наматывается разной толщины (тонко или толсто). Технология применяется для элементов типа SMD и чипов

Дополнительное деление – по конструкции сборке. Возможны следующие варианты:

  • Постоянные – мощность сопротивления задается на заводе при сборке, не меняется в процессе использования;
  • Переменные – модели «подстроечного» типа, оснащены дополнительным блоком управления, который регулирует мощность сопротивления;
  • Нелинейные – параметры не настраиваются вручную, а зависят от внешних данных (температуры, напряжения, света и других).

Кроме этого, существуют специализированные токовые модели – высокоомные, с повышенным уровнем частоты работы, прецизионные (позволяющие рассчитывать более точные данные).

Цветовая маркировка на корпусе резисторов.

Цветовую маркировку, когда она появилась, я пытался запомнить и даже вызубрить – но ничего хорошего из этого не получалось, все равно путался, и номинал резистора приходилось определять тестером. Сейчас уже не помню когда, но в одном журнале мне попалась статья как все это дело можно избежать. Там рассказывалось про шпаргалку, сделанную в виде резистора, только вместо цветных полос стоят колесики, на которых написаны цвета участвующие в обозначении номинала резисторов.Я Вам рекомендую потратить около двух часов, но сделать такую шпаргалку. Не пожалеете. Будете еще вспоминать меня, как я автора той статьи.

Давайте просто рассмотрим пример изображенный на фотографии. Допустим, у нас есть резистор с такими цветами: зеленыйсинийкрасный. Нам надо определить его номинал:

Первым колесиком выбираете цвет первой полоски (зеленый), вторым колесиком – цвет второй полоски (синий), и третьим колесиком цвет третьей полоски (красный) – это у нас будет множитель. Теперь полученную цифру в первых двух окнах, а у нас получилось 56, умножаем на множитель, полученный в третьем окошке – это десять в квадрате или 100. В итоге получилось 5600 Ом или 5,6 кОм. Как видите в употреблении шпаргалка очень простая.Конечный результат всегда будет в Омах, но его не сложно перевести в килоомы или мегаомы:

1000 Ом – это 1 кОм;10000 Ом – это 10 кОм;100000 Ом – это 100 кОм;1000 кОм – это 1 мегаом или 1000000 Ом;10 М – это 10000 кОм или 10000000 Ом.

А теперь сама конструкция. Для ее изготовления, я использовал картон, но Вы можете использовать любой другой материал легко поддающийся обработке. Если будете использовать картон, то для прочности его желательно склеить в два слоя. Чертеж рисовать не стал, а все размеры указал прямо на шпаргалке, потому что мне так проще, а Вам понятнее. Размеры указаны в миллиметрах.

Следующим этапом нам надо сделать три колесика. Первые два будут одинаковые, и на них наносятся цвета полосок и цифры, соответствующие каждому цвету. Колесико надо разделить на десять равных частей, и если Вы посмотрите на правое, то здесь видно, что, например, коричневому цвету соответствует единица, а черному — ноль.

Последовательность такая:

Черный – 0;Коричневый – 1;Красный – 2;Оранжевый – 3;Желтый – 4;Зеленый – 5;Синий – 6;Фиолетовый – 7;Серый – 8;Белый – 9.

Третье колесико отличается только тем, что каждому цвету соответствует своя степень числа.

Здесь последовательность такая:

Черный – 1;Коричневый – 10;Красный – 10 в степени 2 (100);Оранжевый – 10 в степени 3 (1000);Желтый – 10 в степени 4 (10000);Зеленый – 10 в степени 5 (100000);Синий – 10 в степени 6 (1000000);Фиолетовый – 10 в степени 7 (10000000);Серый – 10 в степени 8 (100000000);Белый – 10 в степени 9 (1000000000);Золотистый – 10 в степени -1 (0.1);Серебряный – 10 в степени -2 (0.01).

Теперь осталось всю эту конструкцию собрать.
Колесики крепите болтами диаметром 3мм. Пользуйтесь на здоровье.

В любом случае, если ничего не получится, сопротивление резистора можно всегда измерить мультиметром. Почитайте эту статью, я там все подробно описал.

Ну и напоследок совет. Если возникнут сомнения в определении полосы первого числа, ориентируйтесь по полосе допуска, которая находится с правой стороны резистора. Как правило, основная масса резисторов идет с допуском пять и десять процентов, а это золотистый и серебряный цвета.
Удачи!

Разновидности резисторов

Резисторы классифицируют по нескольким признакам.

Для дискретных элементов деление происходит по месту установки:

  • вводные. На монтажной плате их монтируют сквозь нее. Контакты таких узлов располагаются по аксиальному или радиальному принципу. На языке инженеров-электронщиков их называют ножками. Этот тип резисторов применяют уже очень давно. Их можно найти как на старом оборудовании, так и на современном. Они заменяют SMD-элементы, если их применение затруднено или абсолютно невозможно.
  • SMD. Представляют из себя компоненты электрической цепи без ножек. Выводы находятся на корпусе. Хотя назвать их таковым очень сложно, так как выступают они на поверхность незначительно. К преимуществам таких компонентов относят дешевизну, простоту сборки и экономию места на схеме.

Маркировка SMD резисторов ничем не отличается от вводных элементов. Она также определяется по полоскам и по цвету.

Типы резисторов

К типам резисторов общего применения относят постоянные, сопротивление которых невозможно изменить и переменные, когда допустимо его менять в пределах допустимых значений. Мощность рассеивания при этом будет в пределах 0,125-100 Вт, а сопротивление не превысит 10 мегаом.

Постоянные

Отличаются постоянные проводники наличием только двух выводов и постоянным сопротивлением. Поскольку этот вид предназначен только для уменьшения силы тока, то он отлично справляется со своей задачей в различных электрических приборах. Постоянные элементы делятся на общего и специального назначения.

Переменные

Переменные имеют три вывода, а на схеме можно увидеть пограничные значения рабочего режима. Поменять сопротивление поможет бегунок, который движется по резистивному слою. Во время движения сопротивление падает между средним и одним из боковых выводов, соответственно в другой стороне увеличивается. Переменные резисторы делятся на подстроечные и регулировочные.

Внутренняя структура

Основным несущим элементом резистора является подложка, изготовленная из окиси аллюминия  (Al2O3). Этот материал обладает хорошими диэлектрическими свойствами, но помимо этого имеет очень высокую теплопроводность, что необходимо для отвода тепла, выделяющегося в резистивном слое, в окружающую среду.

Внутренняя структура резистора.

Основные (но не все) электрические характеристики резистора определяются резистивным элементом, в качестве которого чаще всего используется пленка металла или окисла, например, чистого хрома или двуокиси рутения, нанесенная на подложку.

Состав, технология нанесения на подложку и характер обработки этой пленки являются важнейшими элементами, определяющими характеристики резистора, и чаще всего представляют производственный секрет фирмы производителя.

Некоторые виды – резисторы проволочные – в качестве резистивного материала используют тонкую (до 10 мкм) проволоку из материала с низким температурным коэффициентом сопротивления (например, константана), намотанную на подложку. В последнем случае номинал резистора обычно не превышает 100 Ом.

Для соединения резистивного элемента с проводниками печатной платы служат несколько слоев контактных элементов. Внутренний контактный слой обычно выполнен из серебра или палладия, промежуточный слой представляет собой тонкую пленку никеля, а внешний – свинцово-оловянный припой.

Такая сложная контактная конструкция предназначена для обеспечения надежной взаимной адгезии слоев. От качества выполнения контактных элементов резистора зависят такие его характеристики, как надежность и токовые шумы. Последним элементом конструкции SMD резистора является защитный слой, обеспечивающий предохранение всех элементов конструкции резистора от воздействия факторов окружающей среды и в первую очередь от влаги. Этот слой выполняется из стекла или полимерных материалов.

Расчет резисторов

Для подбора и установки элементов в схему необходимо предварительно рассчитать номинал и мощность компонентов.

Формула для расчета сопротивления и мощности

Используют Закон Ома для участка цепи, чтобы вычислить сопротивление резистора, формула имеет вид:

R = U/I,

где:

  • U – напряжение на выводах элемента, В;
  • I – сила тока на участке цепи, А.

Эта формула применима для токов постоянного направления. В случае расчётов для переменного тока берут в расчёт импеданс цепи Rz.

Важно! Строение схем не ограничивается установкой только одного резистора. Обычно их множество, соединены они между собой параллельно и последовательно

Для нахождения общего показателя применяют отдельные методы и формулы.

Последовательное соединение

При таком соединении «выход» одного элемента соединяется с «входом» другого, они идут последовательно друг за другом. Как рассчитать резистор в этом случае? Можно использовать электронный онлайн-калькулятор, можно применить формулу.

Общее значение будет составлять сумму сопротивлений компонентов, входящих в последовательное соединение:

R123 = R1+R2+R3.

На каждом из них произойдёт одинаковое падение напряжения: U1, U2, U3.

Параллельное соединение

При выполнении данного вида соединения одноимённые выводы соединяются попарно, формула имеет вид:

R = (R1 x R2)/ (R1 + R2).

Обычно полученное значение R бывает меньше меньшего из всех значений соединённых элементов.

Последовательное и параллельное соединения

Информация. На практике параллельное или последовательное присоединение применяют, когда нет детали необходимого номинала. Элементы для таких случаев подбирают одинаковой мощности и одного типа, чтобы не получить слабого звена.

Смешанное соединение

Рассчитывать общее сопротивление смешанных соединений возможно, применяя правило объединения. Сначала выбирают все параллельные и последовательные присоединения и составляют эквивалентные схемы замещения. Их начинают рассчитывать, используя формулы для каждого случая. Из полученной более простой схемы вновь выделяют параллельные и последовательные звенья и опять производят расчёты. Делают это до тех пор, пока не получат самое элементарное соединение или один эквивалентный элемент. Вычисленный результат будет являться искомым.

Метод расчёта при смешанном соединении

Мощность

Одного поиска значения сопротивления недостаточно для того, чтобы применить деталь. Необходимо узнать, на какую мощность должен быть рассчитан элемент. В противном случае он будет перегреваться и выйдет из строя. Мощные детали при поверхностном монтаже лучше устанавливать на радиатор.

Расчет мощности резистора выполняется по формуле:

Р = I² * R = U²/R,

где:

  • Р – мощность, Вт;
  • I – ток, А;
  • U – напряжение, В;
  • R – сопротивление, Ом.

После определения мощности резисторов по формуле подбирают комплектующие, исходя из графического обозначения на схемах.

Основные обозначения мощности резисторов

Описание резисторов МЛТ

Постоянный резистор применяется для обеспечения нормальной работы компонентов электрической схемы в качестве ограничителя тока, делителя напряжения, шунта или нагрузки, монтируется навесным монтажом.

Как выглядят

Металлопленочный резистор состоит из керамической трубчатой основы с нанесенным на нее тонким слоем металлизированной пленки из специального резистивного материала. Величина номиналов сопротивления зависит от состава пленки и числа витков спирали, нарезанной на керамической основе.

По краям трубчатого основания надеты латунные колпачки с медными посеребренными проволочными выводами для монтажа в схему.

Для защиты от механических повреждений токоведущий слой покрыт влагостойкой органической эмалью с нанесенной на ней маркировкой.

Чаще всего эмалевое покрытие красного цвета с нанесенной на него буквенно-цифровой или цветовой маркировкой.

Какие особенности имеют

По способу изготовления резисторы МЛТ могут быть с нарезкой спиральной канавки и безнарезные. Наиболее надежными считаются безнарезные, омическое сопротивление которых до 2кОм.

Во время работы все резисторы нагреваются, рассеивая выделяющееся тепло. Расположение маломощных металлопленочных сопротивлений рядом с более мощными вызывает интенсивный нагрев и преждевременный выход элемента из строя – оптимальным считается расположение резистивных элементов на расстоянии двух диаметров между ними.

Эксплуатационный запас советских сопротивлений велик, однако они подвержены старению – при длительном хранении в отапливаемом помещении происходит окисление и кристаллизация проводящего слоя, отвердевание защитного покрытия.

Когда и кем производились

Металлопленочные резисторы выпускались с 1964 по 1993 годы – это были самые «ходовые» сопротивления в СССР, которые и сейчас используются многими радиолюбителями.

Заводы советской промышленности, занимающиеся выпуском металлопленочных резисторов – Нижегородский завод «Орбита» (сейчас НПО ЭРКОН), «Кермет» в Пензенской области.

Общие положения

В соответствии с ГОСТ 28883-90 и международным стандартом, сопротивление резисторов маркируется в виде цветных колец. Каждому цветному кольцу соответствует определенный цифровой код. Маркировка с тремя полосками используется для резисторов с точностью 20%, с четырьмя полосками – с точностью 5% и 10%, с пятью – с точностью до 0.005%. Шестая полоска на резистора показывает температурный коэффициент сопротивления (ТКС). Цветная маркировка на резисторах сдвинута к одному из выводов и читается слева направо. Первая полоса при этом — ближайшая к выводу резистора. Если из-за малого размера резистора цветную маркировку нельзя сдвинуть к одному из выводов, то первый знак делается полосой с шириной приблизительно вдвое большей, чем остальные. Цветовая маркировка резисторов зарубежных производителей, которые имеют наибольшее распространение в нашей стране, состоит чаще всего из четырех цветовых колец. Сопротивление резистора определяют по первым трем кольцам. Первые два кольца — это цифры, а третье кольцо — множитель. Четвертое кольцо представляет допустимое отклонение сопротивления резистора от его номинального значения.

Цветовая маркировка резисторов с 3 полосами.

Цвет первых двух полос означает первые цифры сопротивления. Третья полоса означает множитель в виде степени десяти, на который надо умножить число, состоящее из первых двух цифр. Точность резисторов с 3-мя полосами — 20%.

Сопротивление резистора с тремя полосами можно найти по формуле:

R=(10A+B)10C,

где R – сопротивление резистора, Ом; A – номер цвета первой полосы; B – номер цвета второй полосы; C – номер цвета третьей полосы.

Цветовая маркировка резисторов с 4 полосами.

Цвет первых двух полос означает первые цифры сопротивления. Третья полоса означает множитель в виде степени десяти, на который надо умножить число, состоящее из первых двух цифр. Четвертая полоса означает точность резистора в процентах. Она может быть серебристого или золотистого цвета, что значит допуск в 10% или 5% соответственно.

Сопротивление резистора с четырьмя полосами можно найти по формуле:

R=(10A+B)10C,

где R – сопротивление резистора, Ом; A – номер цвета первой полосы; B – номер цвета второй полосы; C – номер цвета третьей полосы.

Цветовая маркировка резисторов с 5 полосами.

Цвет первых трех полос означает цифры сопротивления. Четвертая полоса означает множитель в виде степени десяти, на который надо умножить число, состоящее из первых трех цифр. Пятая полоса означает точность резистора в процентах.

Сопротивление резистора с пятью полосами можно найти по формуле:

R=(100A+10B+C)10D,

где R – сопротивление резистора, Ом; A – номер цвета первой полосы; B – номер цвета второй полосы; C – номер цвета третьей полосы; D – номер цвета четвертой полосы.

Цветовая маркировка резисторов с 6 полосами.

Цвет первых трех полос означает цифры сопротивления. Четвертая полоса означает множитель в виде степени десяти, на который надо умножить число, состоящее из первых трех цифр. Пятая полоса означает точность резистора в процентах. Шестая полоса означает температурный коэффициент сопротивления.

Сопротивление резистора с шестью полосами можно найти по формуле:

R=(100A+10B+C)10D,

где R – сопротивление резистора, Ом; A – номер цвета первой полосы; B – номер цвета второй полосы; C – номер цвета третьей полосы; D – номер цвета четвертой полосы.

R2 – 80 Ом (1 Вт)

Из всего вышесказанного можно сделать вывод, что разное сопротивление резисторов гарантирует их разную выделяемую мощность, так как она распределяется между резисторами разных номиналов. Если не учитывать это обстоятельство, то можно столкнуться с большим количеством трудностей. Если один из резисторов выбран неправильно – второй работает в тяжелом температурном режиме. Также присутствует угроза возгорания резистора из-за несоблюдения правил мощности.

Для того, чтобы сэкономить время и не рассчитывать мощность каждого отдельного резистора тока нужно запомнить одно простое правило: мощность заменяемого резистора должна быть равна мощности каждого резистора, составляющего параллельную или последовательную цепь. То есть при замене резистора мощностью 0,5 Вт надо следить за тем, чтобы каждый из резисторов для замены имел мощность не менее 0,5 Вт.

При параллельном соединение резисторов важно помнить, что чем меньше сопротивление резистора, тем больший ток через него протекает, а значит на нем будет рассеяна большая мощность
