Замена старых пробок на автоматы

Ситуации, когда холодильник выбивает автомат, но поломки нет

• При включении нового холодильника в сеть. В данном случае проблема могла возникнуть в электропроводке, использовании неисправных устройств защиты электросети или из-за ошибок в проектировании электрощита. Например, очень часто старые советские электрощиты не рассчитаны на то количество электроприборов, которые мы используем сейчас. В результате, новый дополнительный прибор служит причиной перегрузки электросети. В этой ситуации необходимо обратиться за помощью к электрику.
• Одновременное включение нескольких мощных электроприборов. Работающий фен, нагревающий воду бойлер, включенный утюг, закипающий чайник выдержит не всякий автомат. В этой ситуации запуска мотора холодильника будет вполне достаточно для того, чтобы обесточить квартиру. Однако если прежде электросеть выдерживала подобную нагрузку, тогда, несомненно, стоит бить тревогу!
• Неисправность в вилке или шнуре холодильника. Иногда она может быть видна без вскрытия вилки, например, если она оплавилась или почернела. В иных случаях понадобится ее вскрытие и при обнаружении поломки – замены. Все эти процедуры лучше доверить электрику.
• Неисправность в розетке, куда подключен холодильник. Чтобы убедиться, что это так попробуйте включить в нее другой электроприбор, например, не менее «прожорливые», чем холодильник, чайник или утюг. Если автомат снова выбьет, то проблема определенно в розетке.

Если же данный холодильник установлен у вас уже давно, при осмотре его вилки и шнура не было обнаружено никаких дефектов, розетка работает исправно, а сеть не перегружена количеством подключенных приборов, то, скорее всего, ваш холодильник нуждается в профессиональной диагностике и ремонте.

Чтобы окончательно убедиться, что проблема действительно кроется в холодильнике, попробуйте отключить в доме все электроприборы и погасить свет. Если при таких условиях снова выбьет автомат, то проблема – точно в холодильнике.

Что представляют собой пробки

Для тех, кто не силен в электрике, но по неволе остался с потухшим светом, стоит сначала понять, что представляют собой эти элементы электротехнического оборудования.

Электрическая пробка внешним видом напоминает лампу накаливания, только с корпусом из диалектического материала и немного уменьшенного размера. Ее главное предназначение – предохранить цепь из токопроводящих частей от возгорания, поэтому при коротком замыкании или перезагрузки сети они автоматически обесточивают всю систему.

Пробки бывают двух видов:

• С плавкой вставкой, которые после срабатывания нуждаются в замене внутреннего предохранителя;
• Автоматические, оснащенные кнопками включения и выключения.

Вне зависимости от типа пробки обязательны во всех токовых цепях, при этом рекомендуется устанавливать несколько подобных элементов, контролирующих отдельные элементы проводки. Так, популярно разделение автоматов по комнатам квартиры или отделение мощных приборов (холодильника, титана, стиральной машинки).

Выключился свет, а ремонт вы хотите выполнить самостоятельно. Будьте осторожны!

Выполняя какие-нибудь работы с электрикой, соблюдайте правила техники безопасности.

Для исправления контактов в винтовых соединениях необходимо плотно затянуть винты и гайки. Если нет шайб, нужно их подложить. Если контакт плох потому, что провод окислен, грязен или с него недостаточно тщательно удалена изоляция, нужно провод зачистить.

Если нагреваются контакты и участки проводов, расположенные вблизи контактов, значит соединение неплотное и его нужно подтянуть.

Если поврежден какой-нибудь один прибор, а остальные исправны, значит искать повреждение нужно именно в нем. Если исправная лампа не горит, плитка, утюг, чайник и т.п. не нагреваются, то дело в нарушении контакта: лампа не доходит до контактов патрона, перегорела спираль, штырек вилки не касается гнезда, обломан провод.

Каким требованиям должна соответствовать электропроводка в ванной?

• Кабель, из которого будет проложена проводка в ванной комнате, лучше выбирать медный двужильный, сечением 2,5 мм квадратных и более
• На розетке в ванной комнате должна быть защита от брызг, обычно в виде крышки на пружинах
• Лучше использовать розетки с высокой степенью защищённости от внешних воздействий
• Открытая проводка в ванной комнате нежелательна
• Все электроприборы в ванной комнате должны подключаться к общей сети через УЗО
• Розетки в ванной комнате должны располагаться не ближе 0,6 метра от входной двери душевой кабины или непосредственно от ванны и как минимум на высоте 18-20 сантиметров от пола
• Установку розеток и электрооборудования в ванной комнате лучше доверить специалисту.

Если в розетку попало действительно много жидкости (например соседи сверху залили), то тогда может произойти короткое замыкание, а от него пожар (хоть пожар и маловероятен из-за мокроты розетки и выбиваемости пробок).

Чтобы этого не произошло, желательно сделать ряд действий.

Сначала отключите электричество (в жилых многоэтажных домах электричество обычно отключается в счётчике).

Затем проверьте, отключилось ли оно (например попробуйте включить свет).

Под ним будет сама розетка. Протрите внутренности сухой тряпкой. Если там воды много, можете целиком вынуть розетку из стены. Чтобы вынуть встраиваемую розетку, нужно ослабить винтики боковых рожков, удерживающих розетку в стене. Если боитесь, что оторвётся какой-нибудь проводок и потом не сможете собрать обратно, тогда не вынимайте розетку.

После протирки тряпочкой, оставьте досыхать розетку и стену вокруг неё. После высыхания прикрутите пластиковый корпус обратно и включите электричество.

Если же стену и розетку залило кардинально (например вода ещё льётся с потолка от соседей сверху), и сохнуть будет много часов, а вам нужно пользоваться электричеством прямо сейчас, то можно просто на время «обезвредить» данную намокшую розетку. Нужно просто её вынуть целиком, отсоединив от электропроводков. Затем концы этих проводков хорошо заизолировать изоленткой, так, чтобы вообще не оставалось голых мест. И подальше отогнуть их ох друг от друга и от стены, по которой может литься вода. Концы должны быть на весу и не касаться вообще ничего, потому что если будут касаться мокрого, то во-первых вода может размочить клей изоленты, а во-вторых вода может просочиться в щели. Вода хорошо проводит электричество, плюс если провод будет касаться мокрого металлического обода, то электричество может по нему идти и замкнуться с другим проводом (это если оба проводка будут дотрагиваться до мокрого металлического внутрирозеточного обода). Заизолировать нужно именно оба проводка, так как если заизолировать лишь один, то при «потопе», от незаизолированного проводка может по мокрой стене и по мокрому полу пойти ток и замкнуться с каким-нибудь электрическим устройством, лежащим на полу (хотя все электрические устройства с мокрого пола надо убирать). Да говорят, что и в самом человеке присутствует некая часть тока, как что, возможно, может замкнуться и на человеке. Как-то было что я держал один контакт провода от абонентского громкоговорителя (сетевого радио) в руке, а другой вставил в радиорозетку, и радио заговорило (оба конца должны были быть в розетке для этого). Это значит, я так полагаю, что абонентскому громкоговорителю хватило электричества, которое было во мне. Тогда я понял, что во мне тоже есть незаизолированное электричество. А это значит, что если по мокрому полу пойдёт электричество, то может замкнуться с электричеством внутри человеческого тела, поэтому при мокроте и нежелательно оставлять один проводок незаизолированным.

Вообщем отсоединив провода от розетки и надёжно защитив их от касания со всем токопроводящим, можно включить электричество, пользуясь другими розетками. Далее, после полного высыхания той части стены и самого розеточного устройства, можно снова установить розетку обратно (отключив перед этим ток).

Постоянно выбивает пробки – вывод один: залили соседи. Редко ребенок закоротит розетку. Причина очевидна: фаза проходит на землю. Случается в любой ветке, отыскать неисправность проще простого. Сейчас расскажем, как это делается. Порой иное событие беспокоит людей: допустим, холодильник выбивает пробки. Виной тому асинхронный двигатель компрессора, перегружающий неправильно выбранный автомат защиты. Сегодня обсудим, почему выбивает пробки в квартире.

Какими бывают электрические пробки

Электрические пробки бывают двух видов:

При срабатывании пробки с плавкой вставкой потребуется поменять плавкую вставку на специальном предохранителе, находящемся внутри электрической пробки. В предохранителе, который вы собираетесь поставить вместо сгоревшего, важную роль играют его характеристики: они должны в точности повторять характеристики заменяемого.

Смотреть нужно такой параметр как номинальная сила тока. Если поставить предохранитель с завышенным номинальным током, то при коротком замыкании защитный механизм не сработает, сеть не будет обесточена, в результате скорее всего где-нибудь перегорит электропроводка, поиск неисправности которой достаточно сложен, если она замурована в стене.

Внимание! Не так давно в продаже появились китайские чудо-предохранители. Продавец рекламирует их как “долговечные”

При проверке этих предохранителей, на один из них номиналом 10 ампер подали силу тока в 20 ампер, что в два раза превышает требуемый номинал, и предохранитель не сгорел: сгорело все, что висело в нагрузке. Поэтому запомните: предохранитель – предохраняет, он должен сгорать, чтобы не сгорели электроприборы.

В этом плане автоматы предпочтительней, поскольку плавкой вставки у них нет, там присутствует специальный механизм, который можно неоднократно включать и выключать одним переключением тумблера, поэтому случайно перепутать номинал там не получится.

Такие защитные устройства должны присутствовать во всех электрических цепях, при этом необходимо разделять их по группам: розетки от одного автомата, свет – от другого. Так легче узнать причину срабатывания защитного механизма.

Подробная процедура замены пробок

Бывает и так, что автомата на лестничной площадке просто нет (в очень старых домах). И отключить квартиру, можно только со всеми квартирами по вашему стояку. Рубильник отключения находится, либо в подвале, либо на первом этаже дома. Отключение электричества по стояку, должно быть оформлено заявкой в управляющую копанию.

Работать под напряжением может только электрик с допуском. Мы крайне не рекомендуем людям, не разбирающимся в электричестве, работать под напряжением! Это очень опасно для жизни, не рискуйте!

Электричество отключено. Выкручивайте пробки, и снимайте пластмассовые кожухи под пробками. Теперь внимательно! Подайте напряжение (включите рубильник или автомат в подъезде). С помощью индикатора посмотрите, откуда приходят фаза и ноль. . При соприкосновении с фазой (оголенным проводом) лампочка индикатора горит, если лампочка не горит — это ноль или провод на котором ничего нет.

Чтобы понять, откуда провода приходят к пробкам, сверху или снизу, найдите приходящий фазный провод (который под напряжением). Провода с противоположной стороны пробок – это линии освещения и розеток, которые расходятся по вашей квартире. Запомните схему расположения проводов.

Снова обесточиваем щиток (отключаем рубильник). Окончательно откручиваем оставшиеся элементы пробок (керамические изоляторы). Провода не режем! Аккуратно зачищаем их от налета, при необходимости можно обмотать оголенные провода изолентой.

На бывшее место пробок, ровно посередине, с помощью шуруповерта и саморезов по металлу, прикручиваем DIN-рейку. Или сажаем её на старые болты, которые раньше держали пробки.

Минус такого способа в том, что отверстия для болтов, выше или ниже от середины старых пробок. В экстренных случаях (нет денег), можно обойтись и без DIN рейки. НО выглядеть это будет отвратительно, да и по правилам так делать нельзя!

Для удобства отрезаем проходной (дублирующий) нулевой провод. Если непонятно, внимательнее посмотрите на картинку выше (2й синий провод). Так делается, для дальнейшего удобства прикручивания, нулевого провода к нулевой шине. Такой же фазный провод мы не трогаем, чтобы потом не пришлось делать перемычку между автоматами.

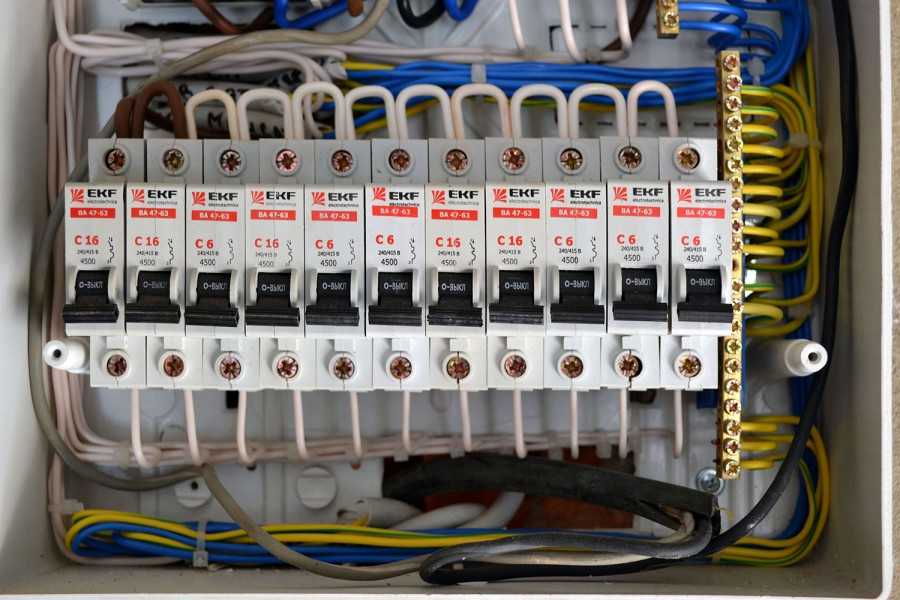

Прикрутив DIN-рейку, устанавливаем на неё два автомата и нулевую шину. Для примера мы взяли два автомата номиналом 10 и 16 ампер.

Автомат номиналом 10 ампер рассчитан на нагрузку 2200 Ватт. Этого достаточно для полноценного освещения, даже в четырехкомнатной квартире. На линию розеток в , мы рекомендуем устанавливать пакетник с номиналом не более 16 ампер (это 3400 Ватт возможной нагрузки).

Приходящие фазные провода, вставляем вниз или верх, в винтовой зажим автомата (пакетника)

С какой стороны автомата будет входить фаза — не важно. Если провода приходят снизу — вставляем их снизу, сверху — значит сверху

Если же вы отрезали дублирующий фазный провод, то между автоматами придется делать перемычку.

Вставляем провод в зажим и закручиваем клемму. Проверяем надежность крепления, подергав провод пальцами или инструментом. Крепко зажатый провод — залог стабильной работы автомата. С противоположной стороны автоматов вставляем фазы, уходящие на освещение и розетки. Закручиваем, проверяем.

К шине «0» цепляем нулевой провод, приходящий вместе с фазой (изначально их было два). Так как, нулевая шина безопасна, ноль может находиться в щитке в открытом виде.

Вот и весь процесс замены пробок на автоматы.

Если вы хотите повысить противопожарную безопасность, и оградить людей от поражения токов, в данную схему .
