Инвертор для солнечных батарей: виды, как выбрать

Виды и особенности

Гибридные инверторы условно отличаются по нескольким критериям — форме сигнала и количеству фаз. Подробно рассмотрим особенности каждого направления.

По форме сигнала на выходе

Инвертор по форме сигнала бывает трех видов:

Чистая синусоида. На выходе выдается почти идеальная кривая, которая мало отличается от формы синусоиды обычной сети. Это лучшее решение, когда необходимо запитать дорогостоящую аппаратуру, к примеру, компрессоры, котлы, электрические двигатели и другую.
Квази-синус. Здесь кривая на выходе имеет неидеальный характер, что может негативно влиять на работу некоторых приборов. Как правило, появляются шумы и помехи, которые в сложных случаях приводят к выходу аппаратуры из строя. Если через гибридный инвертор питаются моторы (синхронные или асинхронные), мощность снижается где-то на треть, а также появляются признаки перегрева.

Устройства «Квази-синус» имеют небольшие размеры и доступную цену. Их рекомендуется использовать для приборов, в которых нет индуктивных нагрузок, к примеру, лампы накаливания, нагреватели и т. д. При покупке нужно смотреть на гармонические коэффициент, который должен быть меньше восьми процентов.

Что касается последней формы (меандр), она почти не применяется. Ее недостатком является резкое изменение полярности, из-за чего возможны сбои в работе и повреждение оборудования.

По количеству фаз

Следующий критерий для гибридных инверторов — количество фаз.

Здесь доступно два варианта:

Однофазные. На выходе 210-240 В. Используются для бытовой сети. Частота — от 47 до 55 Гц, мощность от 0,3 до 5 кВт. Выпускаются под АКБ с напряжением 12, 24 и 48 В

Для правильной работы важно согласовать мощность устройства и напряжение солнечной батареи.
Трехфазные. Применяются для питания электрических 3-фазных моторов в цехах, промышленности

Имеют мощность от 3 до 30 кВт. Напряжение — 220 или 400 В.

Трех фазный Fronius Symo GEN24 6.0 plus

При желании можно купить комбинированный вариант. Особенность модели — возможность питать одно- или трехфазную нагрузку за счет смещения фаз.

Краткий обзор известных брендов инверторов

ChintPower Systems Co., LTD

Данный тип инвертора достаточно дорогой. Страна производства Китай. Выдает чистый синус с пониженным шумом около 30 децибел. Мощность 1000 ВА, напряжение до 230 вольт. Мощность СБ с данным преобразователем доходит до 1200 ват. Ценник варьирует в пределах 40 000 р.

Инвертор фирмы Cyber Power

Считается бюджетным микроинвертором для солнечных батарей. Выдает сигнал в виде чистого синуса. Отлично подойдет для приборов малой мощности. Может автоматически выполнять переключение. Выходная мощность 200 ВА. Напряжение на выходе 220 v. Выполняет переход на АКБ за 4 мс. Его стоимость всего около 5000 р.

Voltronicpower

Устройство этой компании имеет встроенный контроллер заряда. Так же имеет чистый синус. Он обладает максимальной мощностью в 1600 ват. На выходе напряжение 230 v. Частота 50 герц на выходе. Чтобы его приобрести придется выложить около 20 000 р.

Чтобы получить максимальный выхлоп со всей электростанции необходимо чтобы каждый компонент системы гармонизировал друг с другом.

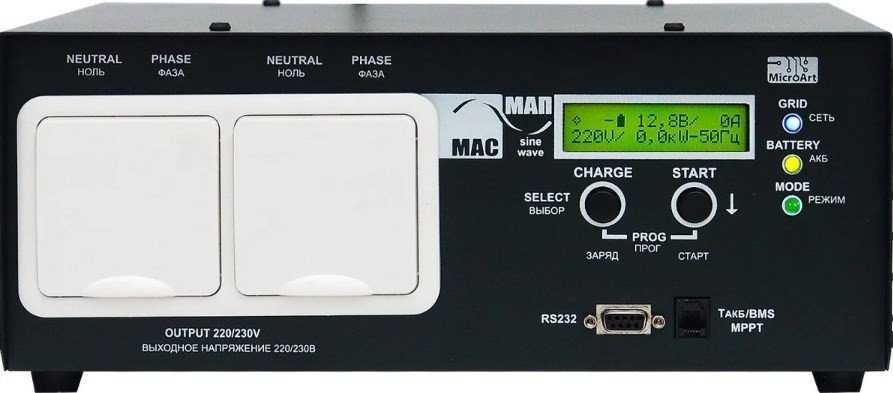

МАП «Энергия»

Данная фирма выпускает преобразователи российского производства. Она создает инверторы мощностью от 800 – 1200 Ват.

С ее конвейера выходят следующие варианты преобразователей:

3-х фазные.
Инверторы генерирующие чистый синус.
Приборы заимствовавшие дополнительную энергию с АКБ.

Каждый из этих приборов способен выполнять зарядку аккумулятора. Данный тип используют повсеместно как для домашних нужд, так и для промышленных.

Данная фирма выпустила прибор мощностью до 20 квт. Это ее гордость! Он держит нагрузку до 25 квт.

Schneider Electric

Данная фирма производит инверторы для солнечных батарей с хорошими эксплуатационными характеристиками. Эти устройства спокойно можно использовать в пасмурную погоду. Корпус покрыт антикоррозийной защитой, это позволяет противостоять соляным осадкам.

При изготовлении французская компания отказалась от электрохимических конденсаторов. Это дало ей преимущество на рынке потребителей.

КПД устройств выпускаемых этой компанией составляет 97,5%. Используя инвертор от этой компании вполне можно соорудить солнечную электростанцию на 3-20 квт.

TBS Electronics

Предприятие изготавливает преобразователи с 1996 года. Их приборы подойдут к солнечным модулям Poversine мощностью от 175 до 3500 ват. Металлическая поверхность защищает его от разных вредных факторов. Хорошая электроника позволяет ему работать очень надежно.

Данный тип устройств защищен от короткого замыкания и перегрузок.

Kostal

Производит преобразователи разного типа и мощности. В некоторых приборах имеется встроенный выключатель переменного тока. Множество приборов уже встроены в данное устройство.

Овладеть этим прибором сможет любой желающий. Он легко ставиться и очень удобен в эксплуатации. Производитель дает гарантию целых 5 лет. Его создают по Европейским Гостам.

Тайваньские инверторы ABi-Solar

Это автономники SL/ SLP и гибриды. В них встроены контроллеры для подзарядки АКБ. Тайваньские разработчики совместили в одном устройстве 3 прибора: контроллер, инвертор и зарядник.

Встроенный экран позволит наблюдать за поступающими данными. КПД 93%. В некоторых подобных приборах есть защита от разной пыли.

Модель ABi-Solar SL 1012 PWM выдает мощность 800 вт. С ним легко сделать автоматическим процесс зарядки.

Производитель GoodWE

Китайский изготовитель выполняет качественные устройства и продает их за небольшую цену в России. С помощью специального программного обеспечения можно произвести расчеты. Это позволит выжать из солнечной станции максимальный КПД.

Контролировать работу установки можно с помощью обычного мобильника.

Таким образом поставив нужный инвертор для солнечных батарей можно полностью не зависеть от стандартного электроснабжения.

Классификация

Основными критериями классификации этих приборов являются мощность, форма тока и входное напряжение. Выбор конкретной модели зависит от целей, с которыми приобретается устройство.

Для подключения к автомобильному прикуривателю используются простейшие компактные преобразователи небольшой мощности. От них могут получать питание гаджеты с низким потреблением электроэнергии (телефоны, ноутбуки, вентиляторы, фонарики).

Мощность инвертора, включаемого в прикуриватель, не должна превышать 150 Вт. В противном случае можно вывести из строя всю электропроводку автомобиля.

Преобразователи для питания приборов мощностью от 150 Вт присоединяют напрямую к клеммам аккумулятора. Чтобы снизить потери КПД, не рекомендуется использовать «крокодильчики», которые входят в комплектацию некоторых моделей. Для стабильного и надёжного подключения больше подойдут медные клеммы с винтовым соединением.

Номинальная и пиковая мощность

При выборе преобразователя следует суммировать мощность всех потребителей, которые будут к нему подключены. К полученному результату прибавляют ещё 20%, так как прибор не сможет долго работать на пределе возможностей. Кроме того, возможны потери вследствие плохого контакта в соединениях или низкого качества кабеля. Также нужно учитывать ёмкость аккумулятора.

Рассчитывать мощность инвертора необходимо по двум характеристикам: номинальной и пиковой. Первая из них определяет нагрузку, под которой прибор может работать длительное время. У бытовых моделей она обычно составляет от 60 до 1000 Вт. Однако существуют модификации, у которых этот показатель превышает 1 кВт. С их помощью можно обустроить мобильную мини-электростанцию. Их целесообразно покупать, например, для подключения электроинструментов.

Пиковая мощность характеризует максимальную нагрузку, которую инвертор может выдержать в течение короткого промежутка времени. Она варьируется в пределах 150 – 10000 Вт. Ток, потребляемый некоторыми электроприборами при начале работы, в несколько раз превышает номинальное значение

Выбирая преобразователь, нужно обязательно обратить внимание на этот момент, иначе подключенное к нему оборудование может не запуститься

Мнение эксперта
Кузнецов Василий Степанович

Если устройство используется при работающем двигателе автомобиля, ток его нагрузки не должен быть выше тока, вырабатываемого генератором.

Для бытовых нужд (например, путешествий на автомобиле) обычно бывает достаточно инвертора мощностью до 600 Вт. Этого хватит, чтобы включить холодильник, зарядить телефон, ноутбук или фонарик. Ток нагрузки такого прибора составляет примерно 50 А, что значительно меньше показателей современных автомобильных генераторов.

Форма тока

Важным критерием выбора преобразователя является форма тока, получаемая на выходе. От этого параметра зависит, какие приборы к нему можно подключить.

Существует два вида формы:

Чистая (непрерывная) синусоида. Диаграмма тока представляет собой ровную синусоиду. Такие приборы обеспечивают безопасное подключение любого оборудования. В схему этих устройств входят дорогостоящие комплектующие, поэтому цена на них достаточно высока.
Модифицированная (изменённая) синусоида. Диаграмма тока – ступенчатая. Такие инверторы нельзя использовать для подключения электроинструмента с асинхронными двигателями, компрессоров и приборов, восприимчивых к помехам. Оборудование либо вообще не запустится, либо будет работать в экстремальном режиме, что приводит к снижению КПД и сокращению срока службы. Преобразователи с модифицированной синусоидой подходят для питания ламп, обогревателей, коллекторных двигателей, телефонов, ноутбуков, телевизоров. Повысить качество работы можно за счёт дополнительной установки устройства плавного пуска.

Стоимость инверторов с чистым синусом достаточно высока. Приобретать их целесообразно только при необходимости подключить оборудование, несовместимое с модифицированной синусоидой.

Что такое гибридный инвертор

В последнее время возникла путаница в определении этого понятия, так как многие производители называют свои инверторы гибридными, хотя на самом деле они таковыми не являются.

Инвертор может включать в себя контроллер для заряда аккумуляторов от источника постоянного тока — солнечных батарей или ветроустановок. Очень часто и такие инверторы производителя называют «гибридными». Основанием для этого является тот факт, что в этом инверторе совмещены 2 различных устройства — инвертор и контроллер для солнечных панелей или ветрогенератора. Однако такие устройства лучше называть «комбинированными«, а не гибридными.

Особенностью гибридного инвертора является именно возможность параллельной работы с источником переменного тока — сетью или генератором — в режиме инвертора. Гибридный инвертор может использовать энергию от аккумуляторов, заряжаемых от возобновляемого источника энергии, одновременно с энергией от сети/генератора, не отключаясь от сети. При этом должна быть возможность выставлять приоритет для источника постоянного или переменного тока; например, при выставлении приоритета для источника постоянного тока в первую очередь нагрузка питается от аккумуляторов, а недостающая энергия берется от источника переменного тока. Часто имеется возможность ограничивать ток или мощность, которые берутся от сети или генератора.

Приоритет для источника постоянного тока возможен только путем полного отключения сети от входа и переходом на работу полностью от аккумуляторов. Это приводит к «дерганной» работе системы и дополнительному циклированию аккумуляторов. Хорошо, если имеется возможность выбирать напряжение, при которых сеть отключается и подключается. Но во многих недорогих ББП такой возможности нет и пороговые напряжения жестко заданы без возможности регулирования.

Некоторые гибридные инверторы имеют функцию добавления мощности инвертора к мощности источника переменного тока. Эта функция очень полезна, если источник переменного тока имеет ограниченную мощность, которая недостаточна для электроснабжения пиковой нагрузки. В этом случае в ББП устанавливается максимальный ток, который можно брать от сети или генератора, а недостающая мощность берется от аккумуляторов и подмешивается к сетевой. Таким образом можно питать нагрузку мощностью, равной сумме мощностей инвертора и источника переменного тока (сети или генератора). Различные производители называют эту функцию по разному — например, в инверторах Studer Xtender она называется Smart Boost, в инверторах Schnieder Electric Conext XW — Power Shaving, в инверторах Outback G(V)FX — Grid support и т.п.

Сравнение блока бесперебойного питания и гибридной установки

Некоторые компании непроизвольно вводят потребителя в заблуждения, именуя блок бесперебойного питания (ББП) гибридным инвертором. Казалось бы, оба прибора выполняют схожие задачи, но есть существенное отличие.

ББП представляет собой инвертор с зарядным приспособлением. Модуль в первую очередь обеспечивает расходование энергии от фотоэлектрической установки, а при ее недостатке – переключается на потребление от сети.

ББП не способен выполнять функцию «подмеса» накопленной электроэнергии от аккумуляторных батарей с сетевой. Приоритетное потребление от источника DC реализовано путем отключения от сети и переходом на работу от аккумулятора

Функционирование системы в «дерганом» режиме провоцирует дополнительное циклирование аккумулятора и ускоряет его износ. В большинстве недорогих ББП пороговое напряжение установлено без возможности регулирования.

В моделях гибридных инверторов для солнечных батарей подобные скачки исключены – агрегат подстраивается под требуемую мощность и работает одновременно с разными источниками тока.

Можно самостоятельно выбирать приоритетное потребление. Как правило, упор делается на расходование энергии от солнечных батарей. В некоторых гибридных агрегатах предусмотрена опция ограничения мощности, поступающей от городской сети.

Сравнение функций популярных модификаций гибридных «конвертеров» и ББП. В серии моделей Victron предусмотрена возможность увеличения инверторной мощности за счет сетевой

Где купить

При необходимости купить гибридный инвертор лучшим местом его приобретения, будет компания, специализирующаяся на продажах подобного оборудования. Это объясняется тем, что инверторы данного типа, это достаточно дорогой товар, и приобретать его нужно в расчете на продолжительную эксплуатацию.

В специализированных организациях менеджеры помогут выбрать модель и посоветуют устройства, наиболее подходящие для конкретного случая использования, соответствующие критериям выбора и соотношению цена-качество-надежность.

При данном варианте покупки, цена будет несколько выше, чем при приобретении через интернет, но более надежной. К тому же, приобретая изделие в подобной компании, можно заключить договор на обслуживание на послегарантийный период эксплуатации.

При покупке через интернет, стоимость будет несколько ниже, но о гарантийном и послегарантийном обслуживании думать не приходится, а с учетом того, что гибридный инвертор стоит дорого и приобретается в расчете на продолжительный срок эксплуатации, то этот вариант приобретения не может быть приоритетным.

Как правильно включить автоинвертор

В момент подключения инвертора к аккумулятору и генератору могут возникать высокие скачки напряжения. При этом может повредиться сам инвертор. Правильная последовательность включения будет следующей:

Для начала убедитесь, что преобразователь выключен. После этого подключите его к прикуривателю либо к клеммам аккумулятора.
Заведите автомобиль, оставьте его работать на холостом ходу. При этом начнет работать генератор и обеспечит питание инвертора.
Только после выполнения предыдущих пунктов включите преобразователь, так вы обезопасите его от поломки. Теперь можно подключать электроприборы к инвертору.

ТОП-3: MAP HYBRID 246X3

Технические характеристики

От уже рассмотренных панелей инвертор отличают технические характеристики:

Количество фаз – 3 (18 кВт);
Значение мощности: пиковой – 27 кВт, наибольшей – 18 кВт, номинальной – 12 кВт;
Размеры — 720/370/510 мм;
Вес – 94,8 кг.

Описание

Инвертору гибридному для солнечных батарей все равно, работать ли от сети бытовой или батареи солнечной. Он преобразует однофазное напряжение в 3-фазное, и на выходе имеет 380В. Функционирует он даже тогда, когда исчезает напряжение в одной фазе (даже во всех). Просто тогда генерация осуществляется от АКБ.

Стоимость

Где купить	Цена в рублях
http://gws-energy.ru/invertory/gibridnye-invertory/by,product_sales?keyword=	269700
https://iprojector.ru/catalog/MICROART_MAP-HYBRID-24-6-X3.html	269800
https://goodster.ru/product/o-c504e1773408d5e4d855bcb44b31fe13/	269700
http://www.invertor.ru/zzz/item/map_hybrid_24_6_x3	269700
https://energy-prof.ru/invertory/map-energiya/modifikatsiya-hybrid	269700

Как рассчитать мощность инвертора

Мощность этого оборудования зависит от номинальной мощности солнечных батарей (по стороне постоянного тока) и максимальной мощности нагрузки по стороне переменного тока.

Другими словами, нужно учесть полную мощность всех солнечных панелей (допустимая погрешность от 90% до 120%) в сети и мощность всех устройств, которые могут быть одновременно запитаны в эту сеть.

Если с панелями все понятно, их номинальная мощность указана в характеристиках, то с потреблением все сложнее. Определять нужно потребляемую пиковую или пусковую мощность устройств, которая может быть в 5-7 раз больше рабочей.

Даже непродолжительная нагрузка во время запуска 2-3 секунды, превышающая мощность инвертора, не позволит запустить через него такой прибор.

Выбираем по напряжению

Такой параметр как входное напряжение также важен, поскольку напрямую влияет на эффективность работы системы. Рекомендуемые параметры:

12 В при мощности системы до 600 Вт,
24 В при мощности системы от 600 до 1500 Вт,
48 В при мощности системы более 1500 Вт.

Выбираем по КПД

Такой показатель определяется количеством энергии, которую прибор потратил впустую, например на свою работу. Энергопотребление самого инвертора не должно превышать 5-10% проходящей через него энергии. Иначе это устройство можно считать малоэффективным.

Большинство современным инверторов имеют КПД 90-95%.

Вес оборудование

Качественный инвертор не может быть легким, так как использует трансформатор. Условно можно взять следующие цифры: 1 килограмм на 100 Ватт.

Меандровые и синусоидальные, тип сигнала

Слева- синусоиндальная система, справа – меандровая.

Меандровые, более дешевый вариант, однако такие приборы не защищают сеть от перепадов напряжения и допускают его резкие скачки, что может негативно сказаться на работе бытовой техники и много оборудования. Это проблему можно решить установкой дополнительного стабилизатора.

Синусоидальные более дорогие, но напряжение на входе и выходе практически одинаковое, а колебания более плавные и не вредит технике.

Синусоидальный инвертор подойдет для частного дома поскольку все индуктивные нагрузки (холодильники, стиральные машины, насосы, кондиционеры и т.п.) просто не будут работать при прямоугольной форме выходного напряжения.

Квазисинусоид — это своего рода компромисс между прямоугольной формой и чистым синусом. Большинство синусоидальных моделей являются качественными, однако встречаются и ненадежные экземпляры.

1 или 3 фазный

Здесь все просто, для частного дома подойдет любой из них. Если даже вам не нужны 3 фазы, будете использовать одну. Для промышленности необходимо только 3х фазный, так как большинство оборудования работаю именно по такому принципу.

Выбор инвертора

Рассмотрим, как надо выбирать сетевой солнечный инвертор. Оптимальный вариант — приобретение готового комплекса приборов с подобранными параметрами. Выбор отдельного инвертора представляет собой задачу, довольно сложную для неподготовленного человека. Однако, часто приходится покупать прибор под готовый набор солнечных модулей.

Принято руководствоваться следующими показателями:

согласование входного напряжения и мощности
способы защиты
диапазон рабочих температур
наличие нескольких режимов
КПД

Необходимо иметь в виду, что многие потребителя в момент запуска создают повышенную пусковую нагрузку. Если мощность инвертора подобрана неправильно, пиковые значения быстро выведут прибор из строя

Кроме этого, надо обращать внимание на допустимые значения температуры, так как инвертор чувствителен к этому показателю

Мощность прибора

Номинал «солнечного» инвертора подбирается из расчета максимальной нагрузки на сеть и предполагаемого времени автономной работы. В пусковом режиме преобразователь способен отдавать кратковременное повышение мощности на момент ввода в эксплуатацию емкостных нагрузок.

Такой период характерен при включении посудомоечных, стиральных машин или холодильников.

При использовании ламп освещения и телевизора подойдет маломощный инвертор на 500-1000 Вт. Как правило, требуется расчет суммарной мощности эксплуатируемой техники. Нужная величина указывается непосредственно на корпусе прибора или в сопроводительном документе.

Полученное значение желательно увеличить на 20-30% – это и будет требуемая выходная мощность инвертора. Например, суммарная мощность оборудования составляет 500 Вт/ч, срок автономной работы – 5 ч. Расчет: 500 Вт/ч*5ч*1,2=3000 Вт/ч

Уровень защиты

Качественный солнечный инвертор должен иметь несколько ступеней защиты. Возможные варианты: система принудительного охлаждения, предупреждение короткого замыкания, защита от провалов и выбросов напряжения в сети.

Немаловажно – наличие герметичного укрепленного корпуса, предупреждающего попадание вовнутрь частиц пыли, влаги. Показатель защиты электрооборудования нормируется согласно стандартизации IEC-952

Индекс обозначается как IP AB, где А – уровень защищенности от проникновения посторонних частиц вовнутрь устройства, В – выносливость к воздействию влагой

Для условий эксплуатации на открытом воздухе подойдут модели с индексом «IP65» – прочность и надежность инвертора допускает его применение во внешней атмосфере.

Рабочая температура и габариты

Широкий интервал значений – показатель достойного качества сборки инвертора. Величина показателя особо актуальна при размещении преобразователя в неотапливаемом помещении.

В «облегченных» моделях отсутствие трансформатора может стать причиной поломки инвертора при подаче высокого пускового тока.

Согласно наблюдениям, один килограмм веса солнечного преобразователя соответствует выходной мощности 100 Вт. Габариты инвертора определяют способ его монтажа

Коэффициент полезного действия

Специалисты рекомендуют приобретать «конвертеры» тока с КПД от 90%. Только с таким параметром работа гелиосистемы будет эффективной, а ее обустройство целесообразным. Потеря 10% солнечной энергии – недопустимая «роскошь».

К полезным и необходимым «девайсам» относятся:

автоматическое добавление инверторной мощности к электроэнергии сети;
регулировка периода зарядки аккумуляторной батареи;
выбор приоритетного источника тока;
поддержание работы с аккумуляторами разного типа (щелочными, литий железно-фосфатными, гелиевыми, AGM, кислотными);
возможность комбинированной работы с сетевым преобразователем;
установка показателя напряжения – предупреждение «скачков» сетевого напряжения;
возможность модернизации инвертора за счет обновления прошивок.

Современные преобразователи могут подключаться к ПК для программирования и мониторинга.

Для отслеживания работы оборудования и электросетей компании производители предлагают бесплатное программное обеспечение. Интересная опция – возможность отправки СМС-оповещения о состоянии системы по запросу пользователя

Как выбрать инвертор

Важные параметры этого устройства

Мощность, которую он может отработать.
Число одновременно подключаемых линий панелей.
Рабочая частота
Коэффициент полезного действия, на прямую влияет на производительность всей станции.
Вес оборудования, как показатель его качества.

Теперь обо всем этом, и не только, подробнее!

Прежде чем приступить к выбору такого оборудование нужно определится с типом вашей солнечной электростанции и ее задачей.

1 Автономная электростанция. Ваша электростанция не подключена к внешней электрической сети и вы получаете всю электроэнергию только от панеле. В этом случае вам нужен инвертор типа off grid.

В зависимости от свое мощности автономные инверторы подразделяются на однофазные и трёхфазные, а также могут преобразовывать различный вольтаж постоянного тока начиная от 12В, 24В, 48В, 96В и т.д.

Это самый дешевый вариант данного оборудования, стоимость, в зависимости от мощности и страны производителя, составляет 25-600 долларов.

2 Сетевая электростанция. Ваша солнечная электростанция может работать совместно с центральной электрической сетью, но не имеет аккумуляторов.

Инвертор регулирует отбор электричества из сети, но не из аккумуляторных батарей, если панели не вырабатывают достаточного количества. Также он может отправлять излишки выработанной электроэнергии обратно в центральную сеть, например если вы хотите продавать ее по “зеленому тарифу”. Такое оборудование имеет класс on grid.

Кроме своей основной функции это оборудование имеет ее ряд возможностей:

регулировать частоту напряжения,
выставить 220 В,
регулировать амплитуду тока,
защищать оборудование от перегрева,
защитить сеть от коротких замыканий.
выводить информацию на экран телефона, планшета или монитор ПК через Wi-Fi.

Стоимость такого оборудование значительно выше и колеблется в пределах 200-20 000 долларов.

3 Аккумуляторно-сетевая. Ваша электростанция обеспечивает электроэнергией все приборы, а излишек отправляет в аккумуляторные батареи, которые отдают накопленный заряд ночью или когда батареи не справляются с нагрузкой.

В случае если батареи не справляются и заряда аккумуляторов не достаточно вы планируете брать недостающую энергию из центральной сети. Для такой задачи вам необходим гибридный (hybrid) инвертор. Он также имеет все функции сетевого, и может продавать излишки в сеть, как например работает “Зеленый тариф” в Украине.

Что касается цены, такое оборудование не дороже сетевого, в некоторых производителях даже отчасти дешевле. Однако цена начинается от 600$ и заканчивается 20 000$ на оборудование большой мощности.

почитать здесь

Таким образом можно выделить всего 3 вида инверторов:
