Как выбрать стабилизатор напряжения для газового котла

Основные виды

Существуют разные виды стабилизаторов питания для газового котла:

• сервоприводные. Их иначе называют электромеханическими. Это самая простая конструкция, пришедшая со времен СССР. Принцип работы такого устройства заключается в использовании автотрансформатора, по обмоткам которого движутся угольные щетки. При изменении входного напряжения положение щеток изменяется с помощью сервопривода, что создает на выходе заданное напряжение 240 В 50 Гц. Такие конструкции несложные и дешевые, но их быстродействие не позволяет решать проблему в нужном режиме. Разница во времени между изменением и реакцией на него устройства позволяет электронике котла в течение мгновений работать в опасном режиме. Из-за этого платы управления часто перегорают, несмотря на подключенный стабилизатор;
• релейные. Устройство этих приборов напоминает работу автотрансформатора. Его катушки разделены на несколько секций, выдающих разные значения. При изменении параметров питания в сети специальное реле переключает секции, корректируя выходное значение прибора. Эти стабилизаторы сравнительно недорогие, но имеют большое значение погрешности (обычно, 8%), связанное со ступенчатым типом регулировки. Кроме этого, быстродействие релейных стабилизаторов низкое, что ставит под угрозу нежную электронику газового котла. Достоинствами релейных приборов считают надежность и не требовательность к обслуживанию;
• тиристорные. Это модифицированные версии релейных стабилизаторов. Отличие состоит в том, что вместо реле переключение обмоток происходит по команде тиристоров. От этого многократно возрастает быстродействие, а также срок службы устройства. Подобные конструкции без потери рабочих характеристик выдерживают до миллиарда переключений. К недостаткам тиристорных устройств относят дискретный (ступенчатый) характер переключения, задающий высокую погрешность на выходе (те же 8%);
• инверторные стабилизаторы. Это наиболее точные и высокоскоростные устройства. Иначе их называют стабилизаторами двойного преобразования. Они обладают другой конструкцией. Нет автотрансформатора, что делает приборы легкими и компактными. Изменен и принцип действия — входной переменный ток пропускается через фильтр и становится постоянным. Некоторое количество энергии запасается в конденсаторе, для того, чтобы в нужный момент отдать заряд на поддержание параметров потока.Затем производится обратное преобразование в переменный ток с заданным значением. Все действия выполняются молниеносно, в непрерывном режиме. Выходные значения регулируются плавно, с высокой точностью. Единственным недостатком приборов считается высокая стоимость.

Наиболее эффективными моделями являются инверторные стабилизаторы, однако, все остальные устройства востребованы и применяются для работы с различной техникой.

Лучшие напольные стабилизаторы напряжения для газового котла

Напольное размещение расширяет возможности для производителей по оснащению стабилизаторов, потому что отпадает необходимость в компактном корпусе или малом весе. Часто в этой категории можно найти очень мощные модели до 2000 Вт, но встречаются и довольно компактные на 500-600 Вт.

Напольные стабилизаторы можно установить под столом, на столе, или специальной полке. Нередко их размещают в нише или тумбочке. Это избавляет владельцев от необходимости сверлить стены и прокладывать провода с кабель-каналами. КПД таких моделей варьирует от 85 до 97%. Взаимодействие с диапазоном входящего напряжения может быть от 140 до 270 В.

РЕСАНТА ACH-500/1-Ц	Daewoo Power ProductsDW-TZM1kVA
Активная мощность, Вт	500	1000
Входное рабочее напряжение, В	140-260	140-270
Габариты (ШхВхГ), мм	110х133х134	306х363х433
Время отклика, мс	7	20
Вес, кг	2,5	3,16

РЕСАНТА ACH-500/1-Ц

Компактная модель с вытягивающейся резиновой ручкой для переноса. Относится к релейному типу и имеет мощность 500 В. Скорость срабатывания 35 в/с. Работает с диапазоном напряжения 140-260 В.

+ Плюсы РЕСАНТА ACH-500/1-Ц

1. На цифровом дисплее видно издалека отображающиеся значения.
2. Стальной корпус прочен и убережет ключевые детали при падении или ударе.
3. Бесшумная работа разрешает использовать недалеко от входа в спальню.
4. Простая установка и подключение.
5. Долго работает без поломок.
6. КПД 97%.
7. Резиновые ножки обеспечивают устойчивое положение даже на вибрирующей скользкой поверхности.
8. Время отклика 7 мс.

— Минусы РЕСАНТА ACH-500/1-Ц

1. Первое время издает при работе неприятный запах.
2. Дизайн очень простой, почти «советский».
3. Если нет места на полу или другой поверхности, то придется мастерить полку.
4. Короткий сетевой шнур, который большинству пользователей пришлось удлинять.
5. Только одна розетка.

Этот стабилизатор напряжения станет лучшим для небольшой котельной в частном доме, где его можно установить  непосредственной близости от котла. Габариты 110х133х134 мм и вес 2.5 кг нисколько это не затруднят. Хозяевам не придется ничего сверлить и прикручивать. Перфорация в два ряда на корпусе содействует активному естественному охлаждению.

Daewoo Power Products DW-TZM1kVA

Стабилизатор выпускается в двух цветах лицевой панели: оранжевом и черном. Корпус полностью из металла и снабжен ручкой для транспортировки. На дисплее сразу отображаются два значения напряжения: входное и выходящее.

+ Плюсы Daewoo Power Products DW-TZM1kVA

1. Много функций самозащиты.
2. Информативная цифровая индикация.
3. Один из самых больших диапазонов по входящему напряжению.
4. Легкий вес 3 кг не затрудняет транспортировку.
5. Качественная сборка корпуса, с точной подгонкой всех деталей, убережет внутренние узлы от пыли.

— Минусы Daewoo Power Products DW-TZM1kVA

Не очень маленькие габариты 306х363х433 мм, требующие достаточно места для размещения. Минимальная рабочая температура разрешена от +5 градусов, поэтому, в случае установки в котельной, она должна быть достаточно утеплена. Время срабатывания 20 мс

Присутствует погрешность в 8%, что важно учитывать при подборе к конкретному котлу. Громкие щелчки при работе

Вывод. Эта модель стабилизатора лучшая для установки в котельной рядом с мощным котлом. Подходит для районов, где часто наблюдаются скачки напряжения. Максимальный верхний предел для преобразования составляет 270 В. Два ряда перфорации для вентиляции уберегут ее от перегрева, а металлический корпус не даст повредить внутренние узлы.

Как работает стабилизатор напряжения

Коротко опишу принцип работы каждого типа стабилизаторов, чтобы вы лучше понимали сильные и слабые стороны каждого типа приборов.

Инверторные стабилизаторы

Классический инвертор напряжения состоит из двух фильтров, выпрямителя и корректора коэффициента. Они осуществляют два основных процесса: преобразование входного переменного тока в постоянный и наоборот.

Эти задачи решает выпрямитель и корректор коэффициента мощности. Говоря простыми словами, нестабильный ток входит в стабилизатор, где проходит через фильтр, превращается в постоянный и снова фильтруется.

На выходе ток имеет практически идеальную синусоидальную форму, характеризуется частотой 50 Гц и напряжением 220 В. Главное преимущество такого типа работы – высокий коэффициент мощности, близкий к единице. Другие преимущества:

1. Тихая работа.
2. Точность нормализации напряжения.
3. Малый вес и габариты.
4. Поддерживает напряжение на входе от 115 до 300 В.

Инверторный стабилизатор является одним из лучших, поэтому его главный недостаток – высокая стоимость. Второй недостаток – снижение диапазона входных частот при увеличении нагрузки:

1. 51-69% – 140-300 В.
2. Больше 70% — 160-300 В.

Автотрансформаторные стабилизаторы

Наиболее популярный стабилизатор, заслуживший признательность народа из-за соотношения цены и качества. Принцип работы: электронные ключи коммутируют отводы автотрансформатора. Ключи – это симисторы или тиристоры, работающие под управлением микропроцессора.

Быстродействие на уровне 10-20 мс, точность поддержания выходного напряжения +/- 0,5% — главные преимущества автотрансформаторных стабилизаторов. По точности они не уступают плавно регулируемым собратьям. Форма сетевой синусоиды практически не искажается.

Более понятные вещи: бюджетный ценовой сегмент, компактность, высокий КПД в районе 98%, ресурс работы порядка 15-20 лет. Но модели этого типа не лишены и недостатков.

Главный из них – ступенчатость регулирования выходного напряжения. К примеру, из-за этого мерцают лампы накаливания и галогеновые лампы. Чем больше ступеней, тем меньшую роль играет этот недостаток. При 36 ступенях становится практически незаметным даже у ламп накаливания.

Релейные стабилизаторы

В основе релейного стабилизатора автоматический вольтодобавочный трансформатор. За работу устройства отвечает электронная схема. Работает в четыре этапа:

1. На электронную схему подается и проверяется ток;
2. На основании разницы входного и выходного напряжения подбирается число обмоток и их витков;
3. Реле последовательно переключает витки;
4. Ток с допустимыми параметрами подается на выход.

Отлично работает в российских климатических условиях благодаря диапазону рабочей температуры -40…+40оС. Работает около десяти лет, не шумит и обладает невысокой чувствительностью к искажениям входного тока. Среди недостатков:

1. Низкая точность стабилизации – ~8%;
2. Ступенчатое выравнивание напряжения;
3. Периодическое обострение скачков выходного напряжения.

Тиристорные стабилизаторы

Состоит из автоматического трансформатора, тиристорных ключей, светодиодных индикаторов и электронных схем. За нормализацию тока отвечает автоматический трансформатор. Включение или выключение тиристорных ключей может искажать синусоидальную форму тока. Это решается встроенным микропроцессором, поэтому не является проблемой. Бывают одно- и двухкаскадными.

Среди преимуществ:

1. Нормализация тока не вызывает шумов;
2. Тиристоры работают более 1 млрд раз;
3. Относительно низкое энергопотребление;
4. Небольшие габариты;
5. Высокая скорость выравнивания напряжения.

Но присутствуют и недостатки: ступенчатая стабилизация тока, электронная схема микроконтроллера может подвисать, а стоят такие стабилизаторы недешево.

Симисторные стабилизаторы

Обязательно присутствуют контроллеры, ключи силового типа и автоматический трансформатор. Напряжение регулируется контроллерами. Работу можно разделить на четыре этапа:

1. Замер напряжения внутри сети;
2. Обработка информации по замерам;
3. Формирование решения о преобразовании сигнала;
4. Снижение или понижение показателей трансформаторной обмоткой.

Такие стабилизаторы подходят для бытовой техники вроде телевизора и холодильника, потому что обладают высокой чувствительностью к помехам и быстрой реакцией. Но недостатки ограничивают его сферу применения:

1. При заниженных входных напряжениях теряется мощность;
2. Высокая цена;
3. Сложный ремонт;
4. Работа с реактивными нагрузками ограничена.

10 лучших стабилизаторов напряжения

Нормативы предусматривают максимальное отклонение напряжения в сети на уровне не более 10%. К сожалению, очень часто, особенно в частном секторе, где подстанции рассчитывались на гораздо меньшее энергопотребление, просадки напряжения достигают значений в несколько раз больше, а при отключении мощной нагрузки возникают не менее мощные скачки. Такая нестабильность может иметь множество неприятных последствий: если перегорающие лампы – это еще меньшее из зол, то сбои в работе управляющей электроники или отказ бытовой техники невольно заставят задуматься о покупке стабилизатора напряжения.

В сегодняшнем рейтинге мы рассмотрим лучшие однофазные бытовые стабилизаторы, наиболее востребованных на рынке и заслужившие положительные отзывы от покупателей: от маломощных моделей, задача которых – защитить Ваш компьютер или телевизор, до серьезных устройств, рассчитанных на установку непосредственно на вводе электроэнергии в частный дом или квартиру.

Лучшие стабилизаторы напряжения для одного-двух устройств (до 1 кВт)

Хотя он и выполнен по классической релейной схеме (уложиться в такую стоимость электронному стабилизатору проблематично), разработчикам удалось дать ему возможность работы в широком диапазоне напряжений на входе: от 140 до 260 В. При этом использованный автотрансформатор имеет достаточное число секций, чтобы обеспечить малые колебания напряжения на выходе (напомним, что главная проблема релейных стабилизаторов – это ступенчатое изменение выходного напряжения – при изменении напряжения на входе управляющая электроника перекоммутирует обмотки автотрансформатора и, чем их больше, тем меньше грубость регулировки). Заявленная производителем точность (216…224 В) на практике подтверждается, а время отклика в 10 мс находится на уровне лучших современных релейных стабилизаторов напряжения.

Максимальной мощности в 1 кВт будет достаточно даже для игрового компьютера, превращающего львиную долю потребляемой электроэнергии в тепло. Сам же стабилизатор имеет весьма высокий КПД (97%), так что даже при высоких нагрузках перегревается лишь при работе на грани отключения (напряжение в сети меньше 150 В). Но благодаря тому, что производитель не сэкономил на защите от перегрева и перегрузки, стабилизатор не только заранее сообщит о выходе в критический режим работы, но и вовремя отключится.

• Доступная цена.
• Достаточная точность, для релейного стабилизатора – весьма неплохая.

Большие габариты и масса.

Характеристики AVR 500 в чем-то даже превосходят параметры «Ресанты» – у этого стабилизатора широчайший рабочий диапазон (100-280 В), но из-за этого грубее точность стабилизации (202-238 В). Скорость реакции здесь на современном уровне: достичь показателя менее 10 мс удается немногим релейным стабилизаторам. Так что, если Вам нужен компактный стабилизатор, SVEN AVR 500 вполне достоин лучших рекомендаций.

• Небольшие габариты.
• Возможность работы при экстремальных просадках напряжения.

Ощутимый нагрев под нагрузкой при сильных отклонениях питания от номинала.

Точность стабилизации здесь – 9% (увы, компактные размеры потребовали снизить число силовых реле и ощутимо загрубить точность). Тем не менее, в норматив стандарта стабилизатор вписался уверенно, хотя и близко к пределу. С другой стороны, его цена – одна из самых низких на рынке, так что, если Вы не страдаете излишним перфекционизмом или не планируете подключать высокочувствительную электронику, Powercom будет не самым худшим выбором.

Основные виды

Стабилизаторы напряжения Штиль выпускаются в нескольких видах. Они различаются по собственным признакам.

По способу монтажа:

• настенные;
• настольные;
• напольные;
• рэковые (предназначены для сборки в специальные стойки).

По типу напряжения:

• однофазные;
• трехфазные.

Для защиты газовых котлов используются однофазные стабилизаторы. Трехфазные модели применяются в промышленных установках, где работают мощные электродвигатели.

Приборы выпускаются в серии ИнСтаб+, отличающейся надежностью и точностью выходных параметров. Они обладают разной мощностью, От 350 ВА, до 20 кВА. Есть возможность выбрать и приобрести наиболее подходящую модель, полностью удовлетворяющую потребности имеющейся нагрузки.

Стоимость инверторных стабилизаторов несколько выше, чем у приборов других типов, но высокая точность и мгновенное реагирование на любые перепады в сети заставляют пользователей мириться с расходами.

Тем более, что замена платы управления в любом случае обойдется гораздо дороже, а риск остаться в морозы без отопления требует принятия самых эффективных мер защиты.

Лучшие модели для подключения 1-2 устройств

Здесь подобраны лучшие стабилизаторы, которые подходят для подключения максимум двух устройств.

№2. SVEN AVR 500

Это компактная модель, которая легко крепится на стене. Модель имеет невысокую мощность, но ее хватает, чтобы обеспечить защиту от перепадов напряжения 1 устройству.

Изделие характеризуется широким диапазоном принимаемого напряжения и высокой скоростью реакции на перепады.

SVEN AVR 500

Характеристики:

• вид – релейный;
• расположение – на стене;
• естественное охлаждение – да;
• цифровая индикация – да;
• задержка старта – да;
• температура использования – 0-40С.

Плюсы

• маленькие размеры и масса;
• широкий диапазон принимаемого напряжения;
• быстрая реакция на скачки;
• надежная стабилизация;
• бесперебойная работа;
• приемлемая стоимость;
• легко крепится к стене;
• доступная цена.

Минусы

• при сильных нагрузках нагревается;
• высокий процент погрешности;
• низкая мощность.

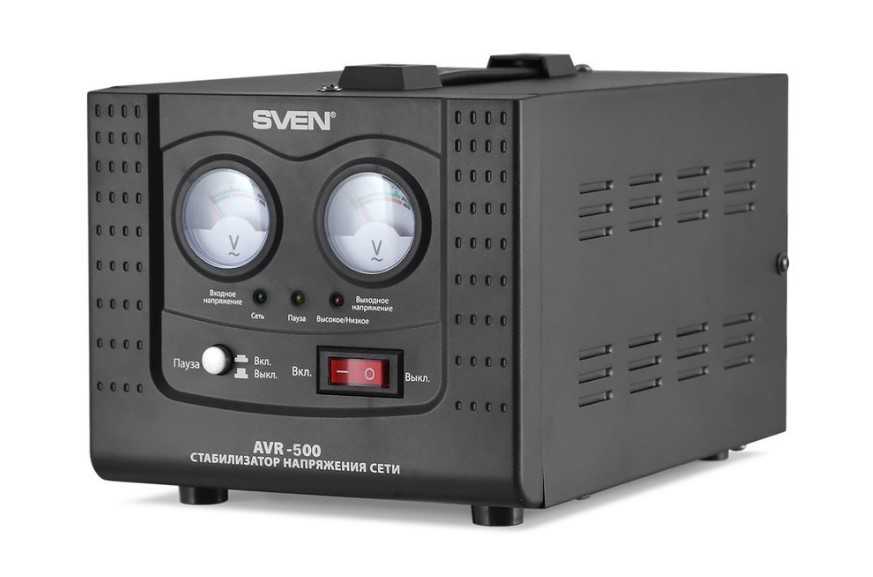

Стабилизатор SVEN AVR 500

№1. Powercom TCA-1200

Эта модель рекомендована к применению для сетей с резкими скачками напряжения, но не рекомендована для сетей с низким напряжением, поскольку минимальный принимаемый порог составляет всего 176 В. Изделие имеет небольшую мощность, но обеспечит надежную защиту от скачков напряжения и короткого замыкания 1-2 устройствам.

Устройство отличается небольшими габаритами и приемлемой стоимостью, но при этом выдает высокий процент погрешности по сравнению с другими моделями.

Powercom TCA-1200

Характеристики:

• вид – релейный;
• расположение – на полу;
• естественное охлаждение – да;
• шумность – 40 дБ;
• светодиодные индикаторы – да;
• температура использования – 0-40С.

Плюсы

• малый вес и небольшие размеры;
• низкая цена;
• защищает бытовую технику от скачков напряжения и короткого замыкания;
• долгое время использования без поломок;
• шум в пределах нормы;
• стабильная работа;
• не источает неприятного запаха даже при первом включении.

Минусы

большой процент погрешности.

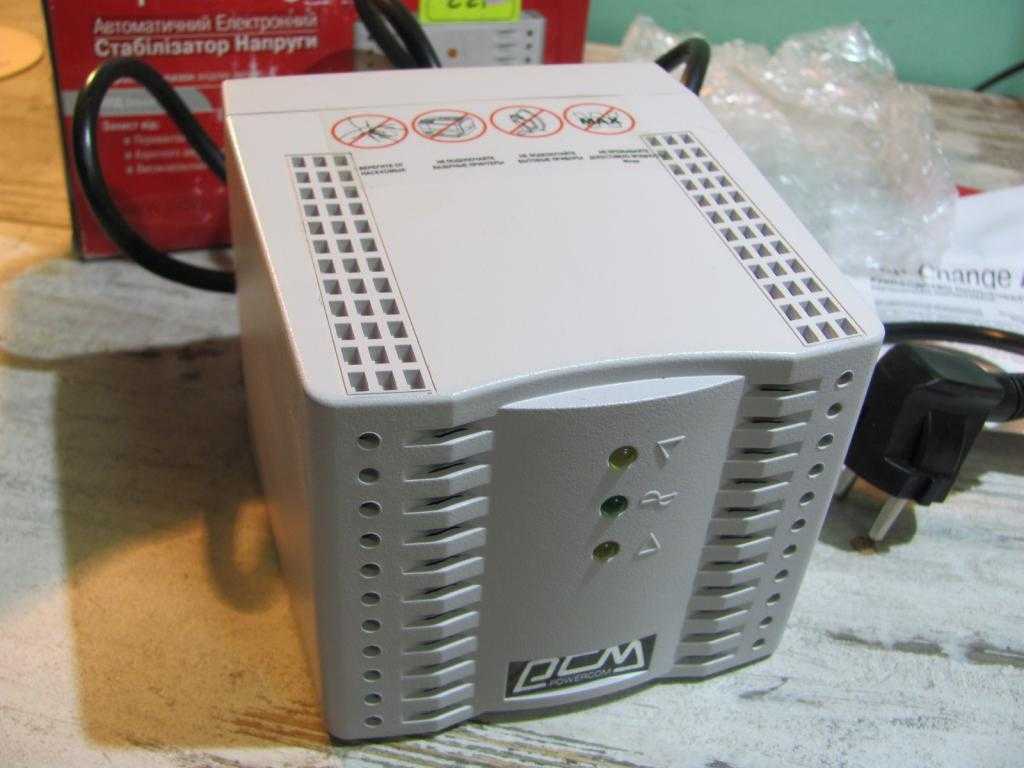

Стабилизатор Powercom TCA-1200

Как подобрать мощность стабилизатора

Защитное устройство обязано обладать хорошей мощностью, чтобы обеспечить производительность абсолютно всех элементов, присоединенных к котлоагрегату: блок управления агрегатом, насос циркуляции теплоносителя и вентилятор.

Следовательно, в самую первую очередь, нужно уточнить, какое количество узлов потребления электрического тока станет подсоединяться через стабилизатор.

Данные по мощности прописаны в паспортах

Кроме того нужно принимать во внимание, что у потребителей тока, например, таких, как насос, имеют повышенные пусковые мощностные характеристики. Поэтому расчетное значение требуется увеличить на 1.3

Навигация по записям

Лучшие модели релейного типа, мощностью до 1 кВт

Здесь мы подобрали для вас лучшие стабилизаторы релейного типа, мощностью до 1 кВт.

№3. Союз DUH 1000 VA

Эта модель рекомендована к использованию даже в сетях, в которых постоянно возникают перепады напряжения. Устройство гарантирует стабильное напряжение на выходе. Изделие характеризуется стабильной работой и быстрой реакцией на изменения показателей тока.

Союз DUH 1000 VA

Характеристики:

• вид – релейный;
• расположение – на полу;
• естественное охлаждение – да;
• цифровая индикация – да;
• задержка старта – да.

Плюсы

• низкая цена;
• отсутствие сбоев в работе;
• стабильное напряжение на выходе;
• быстрая реакция на изменение показателей тока;
• малая масса;
• долгий период применения.

Минусы

нагревается при высоких нагрузках.

Стабилизатор Союз DUH 1000 VA

№2. POWERCOM TCA-2000

Это изделие имеет небольшие размеры и малую массу. По этой причине с транспортировкой и перестановкой устройства не возникнет проблем. Кроме того, модель не займет много места даже в малогабаритном помещении. Данные устройства приобретаются преимущественно для газовых котлов, но могут быть использованы для любой бытовой техники.

Модель быстро и точно выравнивает напряжение. Процент погрешности небольшой. Однако хорошие характеристики далеко не все преимущества модели. Долговечность, стабильная работа и низкая стоимость – вот основные плюсы изделия.

POWERCOM TCA-2000

Характеристики:

• вид – релейный;
• расположение – на полу;
• естественное охлаждение – да;
• шумность – 40 дБ;
• светодиодные индикаторы – да;
• температура использования – 0-40С.

Плюсы

• стабильная работа без нареканий;
• хорошо справляется со своей задачей;
• продолжительный срок эксплуатации;
• небольшие размеры и малая масса;
• низкая стоимость.

Минусы

во время использования щелкает реле.

Стабилизатор POWERCOM TCA-2000

№1. QUATTRO ELEMENTI STABILIA W-SLIM 1000

Эта модель быстро выравнивает напряжение в электросети до нормального показателя. Изделие подходит к использованию для вентиляционного и газового оборудования, а также насосной и бытовой техники. Стабилизатор подходит для любых устройств, в том числе для тех, которые обладают высокой чувствительностью.

Модель отличается небольшими размерами и малой массой. Ее вешают на стену, поэтому устройство не занимает много места в помещении.

QUATTRO ELEMENTI STABILIA W-SLIM 1000

Характеристики:

• вид – релейный;
• расположение – на стене;
• естественное охлаждение – да;
• цифровая индикация – да.

Плюсы

• размещение на стене;
• небольшие размеры и малая масса;
• во время работы не издает неприятных звуков;
• быстрое включение;
• умеренная стоимость;
• внешняя привлекательность;
• стабильная работа.

Минусы

нет.

Стабилизатор QUATTRO ELEMENTI STABILIA W-SLIM 1000

Тип архитектуры ибп

Оборудование с аккумуляторами делится на три типа по архитектуре исполнения:

• Оффлайн. Функционируют без встроенного стабилизатора, поэтому как только показатели сети становятся неприемлемы, переходят на работу от аккумуляторов. При частом изменении параметров входного тока батарея будет регулярно задействоваться и быстро разрядится.
• Онлайн. Имеет увеличенное количество батарей и производит двойное преобразование тока. Аккумулятор постоянно подзаряжается, а котел получает напряжение от батареи, с преобразованием 36 В постоянного тока в 220 В переменного. Оптимально подходит для котельного оборудования, но стоит дорого.
• Линейно-интерактивные. Одновременно происходит и подпитка батареи и подача напряжения на котел с выравниванием показателя до 220 В. Отличается достаточной точностью выходного напряжения и средней ценой.

Рейтинг лучших стабилизаторов для газовых котлов

Среди стабилизаторов напряжения для газовых котлов популярны следующие модели.

БАСТИОН Teplocom ST-222 500

Стабилизатор от компании Бастион стоит выбрать, если в сети нет серьёзных скачков, т. к. он не обладает достаточной точностью регулировки. Мощность также невелика, но плюсы: универсальная установка на DIN-рейку или на стену, компактный корпус со встроенной розеткой и гарантия от производителя 5 лет — делают его достойным конкурентом для других моделей обзора.

Фото 1. Стабилизатор напряжения Бастион Teplocom ST-222 500. Прибор имеет компактные размеры, помещается на ладони.

• Тип: релейный.
• Мощность: 180 Вт.
• Напряжение на входе: 165—260 В; на выходе — 200—240 В.
• Точность стабилизации: 10%.
• КПД: 95%.
• Количество выходных розеток: 1.
• Вес: 1,5 кг.
• Стоимость: от 2400 р.

РЕСАНТА ACH-1000 1-Ц

Хорошая, «средняя» модель для большинства применений. Мощности в 1 кВт хватит для типичной котельной в частном доме, а выходные значения от 202 до 238 В позволят работать почти любому котлу. Стабилизатор отличается привлекательной ценой.

• Тип: релейный.
• Мощность: 1000 Вт.
• Напряжение на входе: 140—260 В; на выходе — 202—238 В.
• Точность стабилизации: 8%.
• КПД: 97%.
• Количество выходных розеток: 1.
• Вес: 3,5 кг.
• Стоимость: от 1460 р.

Фото 2. Стабилизатор напряжения Ресанта АСН-1000/1-Ц и коробка от него. Мощность прибора 1 кВт.

РЕСАНТА LUX АСН-10000Н 1-Ц

Аналогичен предыдущей модели, но в 10 раз мощнее.

• Тип: релейный.
• Мощность: 10 кВт.
• Напряжение на входе: 140—260 В; на выходе — 202—238 В.
• Точность стабилизации: 8%.
• КПД: 97%.
• Клеммы для подключения нагрузки.
• Вес: 19,7 кг.
• Стоимость: от 8500 р.

SVEN AVR 500

Бюджетный стабилизатор небольшой мощности, тем не менее обеспечит надёжную работу котла при скачках в сети от 100 до 280 В.

Фото 3. Стабилизатор напряжения для газового котла от производителя Sven модели AVR-500. Прибор имеет удобную ручку для переноски.

• Тип: релейный.
• Мощность: 400 Вт.
• Напряжение на входе: 100—280 В; на выходе — 202—238 В.
• Точность стабилизации: 8%.
• КПД: 95%.
• Количество выходных розеток: 1.
• Вес: 2,9 кг.
• Стоимость: от 1550 р.

RUCELF SRWII-12000-L

Неплохой вариант от российского производителя. Широкий диапазон входных напряжений позволяет эксплуатировать прибор в любых условиях, а мощности в 10 кВт хватит для любого оборудования в самой продвинутой котельной.

• Тип: релейный.
• Мощность: 10 кВт.
• Напряжение на входе: 110—270 В; на выходе — 202—238 В.
• Точность стабилизации: 8%.
• КПД: 98%.
• Клеммы для подключения нагрузки.
• Вес: 22,5 кг.
• Стоимость: от 12190 р.

Фото 4. Стабилизатор напряжения Rucelf модели SRW II-12000-L. Мощность прибора составляет 10 кВт.

RUCELF SRW-10000-D

Обладая меньшей мощностью, чем SRWII-12000-L, обеспечивает более точную стабилизацию, подходящую для большинства котлов.

• Тип: релейный.
• Мощность: 7 кВт.
• Напряжение на входе: 140—260 В; на выходе — 207—233 В.
• Точность стабилизации: 6%.
• КПД: 97%.
• Клеммы для подключения нагрузки.
• Вес: 14,1 кг.
• Стоимость: от 8550 р.

Powercom TCA-1200

Хорошие релейные стабилизаторы, если перепады в сети не слишком велики.

Очень компактный, лёгкий и дешёвый, обеспечивает благоприятное для любого газового котла выходное напряжение.

• Тип: релейный.
• Мощность: 600 Вт.
• Напряжение на входе: 176—264 В; на выходе — 209—231 В.
• Точность стабилизации: 5%.
• КПД: 95%.
• Количество выходных розеток: 4.
• Вес: 1,6 кг.
• Стоимость: от 1320 р.

Powercom TCA-2000

Более мощный собрат модели TCA-1200 по привлекательной цене.

• Тип: релейный.
• Мощность: 1000 Вт.
• Напряжение на входе: 176—264 В; на выходе — 209—231 В.
• Точность стабилизации: 5%.
• КПД: 95%.
• Количество выходных розеток: 4.
• Вес: 1,6 кг.
• Стоимость: от 1790 р.

Lider PS10000W-50

Эту модель от российской компании «Интепс» отличает крайне высокая мощность — до 10 кVA, что позволяет запитать серьёзную котельную полностью, а не только один котёл. При этом точность стабилизации идеально подходит даже для самых «капризных» газовых котлов. Из недостатков: высокая цена и большой вес, что может вызывать трудности в размещении.

• Тип: электронный.
• Мощность: 8 кВт.
• Напряжение на входе: 128—320 В; на выходе — 210—230 В.
• Точность стабилизации: 4,5%.
• КПД: 97%.
• Клеммы для подключения нагрузки.
• Вес: 41 кг.
• Стоимость: от 46700 р.

Энергия Classic 7500

Самый большой размах входных напряжений: от 60 до 265 В. Отличная электронная стабилизация, обеспечивающая идеальное для котла электропитание в районе 210—230 В.

Высокий КПД, умеренный вес и средняя цена делает этот аппарат лучшим в этом ряде моделей.

• Тип: электронный.
• Мощность: 5,2 кВт.
• Напряжение на входе: 60—265 В; на выходе — 209—231 В.
• Точность стабилизации: 5%.
• КПД: 98%.
• Клеммы для подключения нагрузки.
• Вес: 20 кг.
• Стоимость: от 23470 р.

Штиль IS2500

Тип — инверторный Мощность — 2 кВт Входное напряжение — 90-310 В Время реакции — отсутствует Количество ступеней регулировки — непрерывная регулировка Подключение через клеммную колодку, выход — 2 евророзетки Есть байпас

Штиль ИнСтаб IS2500 — единственный в данном обзоре стабилизатор с двойным преобразованием напряжения.

Наша отечественная разработка, полное соответствие международным стандартам, отличное качество монтажа — качественная пайка, отсутствие следов флюса, всюду кембрики и термоусадки:

И все это запрятано в надежный металлический корпус:

Инверторные стабилизаторы на сегодняшний день являются САМЫМ ЭФФЕКТИВНЫМ РЕШЕНИЕМ по защите аппаратуры от пониженного и повышенного напряжения, от искажения формы питающего напряжения и его частоты, от импульсных и высокочастотных помех. И в стабилизаторах Штиль серии ИнСтаб в полной мере реализован весь перечисленный функционал.

Если снять крышку, первое, что бросается в глаза — отсутствие массивного тороидального транса (неотъемлемый элемент стабилизаторов других типов). Это значительно уменьшает массу устройства и полностью избавляет от привычного трансформаторного гудения. Вообще, Штиль IS2500 работает почти бесшумно, если не считать звук вентиляторов. Если говорить по чесноку, то они, конечно же, шумят, но на таких высоких частотах, которые не способно уловить не только человеческое, но и даже кошачье ухо.

Второе, на что сразу обращаешь внимание, — это элементы входного и выходного фильтра для защиты от помех. Видите эти массивные дроссели на ферритовых кольцах и желтые прямоугольные конденсаторы типа Х2?

Кстати, заодно можете сравнить качество монтажа Штиля с любой Ресантой. Как говорится, комментарии излишни.

Схемотехника стабилизаторов двойного преобразования такова, что выходное напряжение практически не зависит от входного. И действительно, если провести эксперимент при помощи ЛАТРа, то Штиль ИнСтаб IS2500 показывает абсолютную стабильность выходного напряжения в фантастическом диапазоне от 90 до 310 вольт.

В качестве доказательства могу привести сравнительные осциллограммы выходного напряжения стабилизатора Штиль ИнСтаб IS25000 и обычного релейного и электромеханического стабилизаторов.

Осциллограммы наглядно показывают реакцию стабилизаторов различных типов на резкий скачек входного напряжения (на 60 вольт вниз):

Как видите, стабилизатор Штиль IS2500 обладает нулевым временем реакции на изменение входного напряжения. На выходе всегда 220 вольт независимо от того, что поступает на вход. Если добавить сюда низкие требования к форме и частоте питающего напряжения, невероятно широкий рабочий диапазон, то это просто сказочный прибор. Такой стабилизатор идеально подойдет для работы от простенького дизель-генератора, у которого плавает не только амплитуда выдаваемого напряжения, но и частота.

При выходе напряжения за пределы рабочего диапазона (ниже 90 вольт или выше 310), стабилизатор тут же отключает нагрузку и на передней панели загорается красный светодиод и появляется соответствующая индикация. Как только напряжение возвращается в рабочий диапазон, все автоматически включится в работу.

Интересно то, что при возникновении даже 150%-ой перегрузки, стабилизаторы Штиль ИнСтаб не отрубаются мгновенно, а выжидают целых 5 секунд прежде чем уйти в защиту. Для нас это означает, что через такие стабилизаторы можно подключать бытовые приборы с большими пусковым мощностями (такие как холодильники, кондиционеры и мясорубки). Нужно только правильно выбрать мощность стабилизатора.

Кстати, график зависимости мощности стабилизатора двойного преобразования от входного напряжения приведен ниже:

ВЫВОД: инверторный стабилизатор напряжения Штиль ИнСтаб IS2500 обладает беспрецедентными характеристиками и оставляет далеко позади стабилизаторы любых других типов (релейные, электронные, сервоприводные), поэтому может быть использован для защиты особо важной и дорогостоящей бытовой техники. Единственным недостатком можно считать высокую стоимость, которая, несомненно, будет снижаться по мере развития технологии, удешевления элементной базы и появления здоровой конкуренции

В комплекте со стабилизатором идет набор для настенного монтажа — пластиковые дюбеля и специальная крепежная пластина. Все продумано.
