Как выбрать и установить розетку для подключения вытяжки

Виды силовых точек для электроплиты

Установка новой плиты, особенно электрической, обязательно сопровождается процедурой подключения. Иногда для этого типа работ приглашают электрика, но чаще справляются собственными силами.

Чтобы новая техника прослужила долго, а в процессе эксплуатации не возникали проблемы, следует внимательно отнестись к техническим нормам по ее установке.

Особое внимание надо уделить выбору и установке соответствующего силового разъема. То мнение, что для электрической плиты достаточно установить самую обычную розетку, ошибочно

Она не сможет выдержать высокую нагрузку и, в лучшем случае, просто расплавится. Для мощных электроприборов используются специальные розетки, способные выдержать 7 кВт и более.

Подбирая правильную розетку для своей плиты, нужно ориентироваться на максимальное значение номинального тока

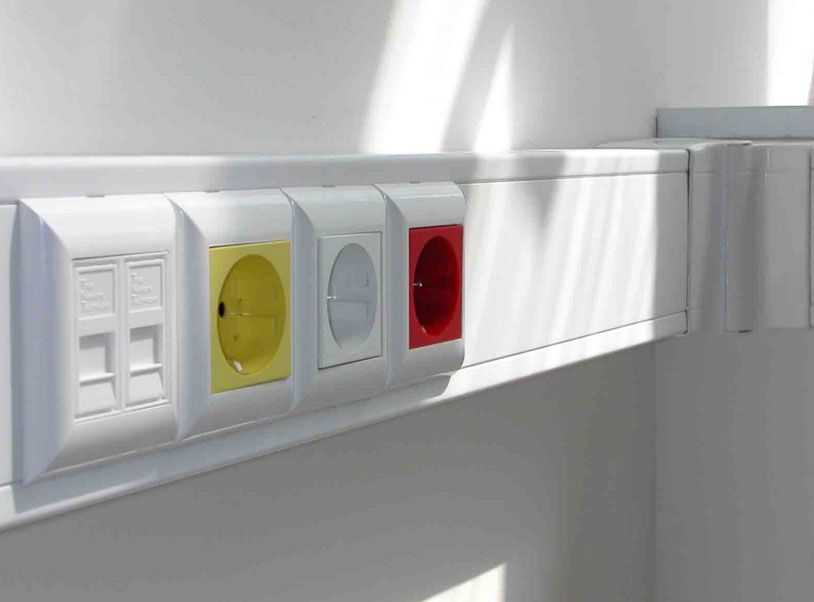

Силовые розетки, представленные на рынке, отличаются по цвету, материалу изготовления, форме, способу монтажа и выдерживаемой нагрузке. При покупке этого устройства, надо сразу же покупать и соответствующую ему вилку. Часто производители электрических плит комплектуют свою технику силовыми вилкой и розеткой – остается лишь правильно их установить.

По материалу изготовления силовые розетки бывают из карболита и высококачественного пластика. Первый вариант – черного цвета, они, как правило, более дешевые. Пластиковые представлены, в основном, в белом цвете. Они стоят дороже, отличаются высоким качеством и повышенным уровнем износоустойчивости.

По способу монтажа выделяют силовые розетки:

  • для открытой установки;
  • скрытой установки.

Если ее предстоит устанавливать за плитой, плотно стоящей у стены, то лучше выбирать модели скрытой установки, рабочий механизм которой прячется в стене.

Высокомощная трехфазная розетка, используется для установки в квартирах/домах, в которые заходит трехфазная электрическая сеть

Среди высокомощных розеток можно встретить как варианты с заземляющим контактом, так и без заземления. Для электрической плиты следует покупать розетку с заземлением.

Питание в доме может быть однофазным, трехфазным и редко двухфазным. Исходя из этой особенности нужно выбирать розетку, имеющую нужные контакты и прокладывать соответствующий питающий кабель.

Чтобы правильно выбрать силовой разъем, подходящий к электрической сети, входящей в дом, нужно заранее выяснить у электриков, обслуживающих участок, тип сети и наличие заземления. Их ответы должны быть однозначными и четкими. Только после этого можно самостоятельно приступать к покупке и дальнейшей установке силовой розетки.

Силовой разъем скрытой установки чаще всего выбирают в целях экономии места, особенно, когда его монтаж планируется за плитой

Разновидности кухонных вытяжек

То, каким образом будет установлено вытяжное устройство, зависит от его, выбранного вами, вида. В настоящее время популярностью пользуются следующие разновидности кухонных вытяжек:

Вытяжка в кухне

  1. подвесного типа, которые также именуются стандартными или плоскими, монтируются над плитой или под шкаф;
  2. встраиваемого типа – осуществляется установка во внутреннюю часть навесного шкафа. Также могут устанавливаться в стол, в связи с чем гармонично вписываются практически в каждый дизайн;
  3. настенные вытяжные устройства могут быть названы одними из самых распространённых. В данном случае подключение кухонной вытяжки такого типа осуществляется на стену, крепятся над плитой. Что касается их корпуса, то он может обладать самым разнообразным дизайном;
  4. устройства углового типа монтируются, как становится ясно из названия, в угол;
  5. и, наконец, островные вытяжки. Их основное назначение состоит в использовании в кухнях с островком. Могут быть закреплены в любой точке кухонного помещения, с этой целью подобные вытяжные устройства подвешивают к потолку.

Важно помнить о том, что независимо от того, какой вид кухонной вытяжки будет выбран вами, её следует устанавливать на высоте в семьдесят сантиметров, если используется варочная поверхность, и на высоте в восемьдесят сантиметров в тех случаях, когда применяется газовая плита

Заземление

Важно особое внимание уделить электробезопасности. В связи с условиями повышенной влажности возникает угроза удара током в случае неправильного подключения прибора к электросети. Следует позаботиться о заземлении

Заземлительный провод в большинстве ситуаций выполняется в жёлтом цвете с зеленоватой полосой. Перед тем, как начать установку устройства, следует выполнить заземление для обеспечения безопасности эксплуатации электроприбора. В некоторых случаях, когда установлены специальные евророзетки, заземлять ничего не потребуется

Следует позаботиться о заземлении. Заземлительный провод в большинстве ситуаций выполняется в жёлтом цвете с зеленоватой полосой. Перед тем, как начать установку устройства, следует выполнить заземление для обеспечения безопасности эксплуатации электроприбора. В некоторых случаях, когда установлены специальные евророзетки, заземлять ничего не потребуется.

Заземление для вытяжки

Требуется так же и выполнить зануление, но нулевой провод не должен быть подключён к трубам и батареям. Наиболее оптимальным решением станет его подключение к глухой нейтрали. С этой целью необходимо открыть электрощит со счётчиками и поискать скрытую в стене трубку, из которой выходят провода, или же специализированную шину. Во многих случаях на ней расположен штырёк либо уже установленные нулевые провода. Такое место и называется глухой нейтралью, данная трубка прекрасно заземлена.

Каким способом подключить вытяжку к вентиляционной системе

Особенности установки зависят от способа подключения техники к вентиляции. Можно устроить выход в общедомовую шахту или сразу за пределы помещения. Последний вариант дает существенное облегчение монтажа.

Однако, основная часть вытяжек подводится именно к общей шахте. Но тут есть свои подводные камни. При накоплении копоти в вентиляционной трубе может произойти нарушение воздухообмена в других квартирах или формирование воздушной пробки, блокирующей отток воздуха. Кроме того, большая часть решетки закрывается воздуховодом, что оставляет минимальные условия для нормального воздухообмена на кухне.

Чтобы вытяжка не стала помехой естественной вентиляции, можно действовать так:

  • берем специальную решетку для вытяжек, тройник и обратный клапан;
  • к решетке крепим тройник;
  • к нижнему входу решетки присоединяем воздуховод;
  • на свободный выход ставим обратный клапан так, чтобы его планки запирались при прохождении воздушного потока из трубы;
  • суть в том, что при работе вытяжки лепестки клапана отогнуты. В вентканал воздух из кухни попадает через открытый выход тройника и решетку. Когда прибор отдыхает, пластины клапана разворачиваются, воздух идет в вентиляционную систему.

Если вы не уверены, что готовы регулярно прочищать всю систему, остановитесь на прямом отводе за пределы помещения. Потребуется сверление отверстия во внешней стене при помощи алмазного бура. Снаружи ставится предохраняющая решетка с обратным клапаном, внутри — воздуховод. Щели заделываются раствором. К системе присоединяется вытяжка. В особых случаях подключение проводится в отдельный вентканал.

Отмечу, что антивозвратный или обратный клапан – это легкая металлическая или пластиковая пластина. Она подвижно фиксируется на двух участках трубы (снизу и сверху). Лепестки клапана подпираются пружиной. Пока воздухоочиститель не работает, пластины перекрывают доступ наружного воздуха. Когда прибор в работе, воздушный поток отгибает пластины вперед путем отжатия пружины.

Подключение вытяжки к сети питающего тока

Теперь переходим к вопросу, как подключить вытяжку на кухне к электричеству. Так как сама вытяжка является маломощным приборов, в нем подключается только вентилятор, то есть, каких-то особых монтажных мероприятий делать не надо. Устанавливается обычная евророзетка с заземляющим контактом. Конечно, для удобства подключения необходимо розетку перенести, как можно ближе к самой вытяжке. Поэтому еще на стадии проводимого ремонта, необходимо точно обозначить точку подключения.

Лучше всего, если это будет место, скрытое вертикальным воздуховодом, если сама вытяжка является купольной (настенной). Если это встраиваемая модель, то месторасположение розетки – шкаф над варочной плитой, куда прячется сам прибор. То же самое относится и к подвесной конструкции, которая крепится к шкафчику, расположенному над самой вытяжкой. К нему, кстати, она и прикрепляется, и через него проходит вертикальный воздуховод. В общем, необходимо розетку установить так, чтобы ее не было видно, но до нее легко было бы добраться. А так как вытяжка практически никогда от розетки не отключается, то удобство ее расположения можно отнести на второй плане. Главное – это невидимость.

Кстати, одно из часто используемых мест установки розетки для кухонной вытяжки – над кухонным гарнитуром. Розетку снизу видно не будет. Пропустить питающий кабель можно через навесные шкафчики, сделав в них небольшие отверстия.

Схема подключения вытяжки – не самая сложная. Нет необходимости тянуть провод от распределительного щита и устанавливать отдельный на него автомат, как это обычно делается при подключении варочной плиты или посудомоечной машины. Ближняя распаячная коробка может стать местом подключения электрического шлейфа для розетки вытяжки. Главное соблюсти правила прокладки электрических проводов: только горизонтально или вертикально, от потолка или пола на расстоянии 10-15 см. Конечно, оптимально – это сделать штробы для укладки кабеля. Скрытая проводка обеспечит презентабельный внешний вид стен на кухне.

Но если такой возможности нет, то можно проложить провод до розетки открытым способом. Правда, под нее придется просверлить посадочное место с помощью перфоратора с коронкой. Что касается сечения питающего кабеля, то для вытяжки подойдет провод 1,0-1,5 мм². Но он должен быть медным трехжильным: фаза-ноль-заземление.

Как видите, подключение вытяжки к электросети – процесс не самый сложный. Главное – понять саму схему подключения и правильно выбрать место под розетку.

Но существует несколько видов вытяжек, и одна из них островная. То есть, ее подвешивают к потолку над мебельным островом, в который вставлена варочная плита.

  • Во-первых, сам монтаж вытяжки требует особых усилий, потому что ее придется подвешивать. А для этого потребуются специальные крепежные изделия, плюс требования безопасности расположения прибора над головой людей. То есть, вытяжка должна быть прикреплена к потолочной поверхности очень надежно. Обычно для этого используют цанги со шпильками или тросики из стали.
  • Во-вторых, придется правильно провести монтаж воздуховода. Понятно, что вертикальный его участок будет виден. А вот остальную разводку лучше прятать под чистовым потолком (подвесным или натяжным). Хотя кому-то может понравиться и разводка труб под потолком в качества своеобразного дизайна в индустриальном стиле.
  • В-третьих, придется подключение к электрическому току производить совершенно по-другому. То есть, в данном случае нет необходимости использовать розетку. Можно включать и отключать кухонную вытяжку при помощи обычного выключателя, который устанавливается на стене на уровне рук, как и все другие выключатели в комнате. Поэтому сам питающий кабель придется прокладывать от прибора до потолка по вертикальному воздуховоду или по одному из крепежных изделий, затем производится прокладка под потолочной конструкцией. И в конце внутри штробы по стене до места установки выключателя.

Вот такие методы подключения кухонной вытяжки к вентиляционной системе дома и к питающей сети электричества.

https://www.youtube.com/watch?v=a5pyuvONFhc

Установка оборудования на кухне

Как у любого другого оборудования, к установке варочных панелей, электрических духовок, вытяжных систем имеются свои требования. Зачастую данные приборы потребляют много электроэнергии, что вынуждает к монтажу отдельных розеток и силовых линий. Во избежание ненужных трудностей с подключением техники следует грамотно составить план разводки электрики на кухне.

План разводки электрики

Кухонное помещение считается одним из наиболее нагруженным по энергозатратам помещений. Холодильник, современные плитки, микроволновка, электрический чайник, а также посудомоечные машины требуют большую мощность. Если проводка не справляется с потреблением всех бытовых приборов, сеть перегружается, что может привести к неполноценной работе устройств, их преждевременной поломке и даже к пожару.

Помимо технической стороны вопроса важно определиться с размещением бытовой техники. Это позволит установить нужное количество розеток во всех требуемых местах, что положительно скажется на интерьере кухни, потому что отпадет потребность в применении удлинителей и тройников

Идеальным вариантом является установка отдельной розетки для каждого прибора, находящегося на кухне: от холодильника до зарядного устройства для телефонов.

Монтаж электропроводки является очень ответственным этапом отделки кухонного помещения. От качества выполнения электромонтажа зависит полноценность работы бытовых приборов и срок их службы. Неграмотно сделанный ремонт приводит к возможности выхода оборудования из строя и грозит пожаром в помещении. Нужно учитывать то, что со временем приборы могут заменяться на более современные, которые, в свою очередь, потребляют большую мощность. В связи с этим желательно сделать расчёт мощности с запасом на будущее, что в будущем поможет избежать затруднений.

Вне зависимости от того, сколько всего оборудования будет размещено на кухне, многие современные устройства требуют отдельных розеток и силовых линий. Отдельные розетки нужны для следующих приборов:

  1. Духовой шкаф, варочная панель, посудомоечная машина.
  2. Холодильник.
  3. Стиральная машина.

Какая розетка подойдёт под вытяжку на кухне

Самым простым способом подключения вытяжки будет использование удлинителя. Но сетевой кабель, гуляющий по пространству кухонной рабочей зоны, будет создавать постоянный дискомфорт. Он будет мешать использованию части рабочего стола. Чтобы избежать негативных эмоций, розетку устанавливают рядом с вытяжкой.

В первую очередь нужно разобраться с типом и видом электроприбора, который требуется установить. Розетки бывают:

  • с заземлением или без заземления;
  • накладные или встраиваемые;
  • с дополнительными функциями;
  • специального назначения.

В дополнительных функциях, которые позволяют отключать электроприбор с помощью тумблера, подсвечивать место соединения вилки, потребности нет. Поэтому источники тока с дополнительными и специальными функциями не используют при подключении вытяжки.

Остаётся сделать выбор между встраиваемым и накладным типом электроприбора. Чётко определить его конструкцию возможно только после определения места расположения розетки и типа подводки электрокабеля к нему. Если это будет скрытый монтаж, то нужно применить прибор такого же типа. А при прокладке проводов внутри корпусной мебели и установке источника тока в шкафу, будет актуально использование накладной розетки.

Можно ли подключить кондиционер к обычной розетке

Все бытовые приборы рассчитаны для питания электричеством через штекер (вилку). Учитывается максимальная нагрузка, которая зависит от материала и сечения проводки, конструкции.

При выборе подключения в розетку или в щиток нужно учитывать следующие факторы:

  • Суммарная пиковая нагрузка на линию электросети. Учитываются все подключенные приборы.
  • Возможность изменения схемы прокладки электропроводки. Это делают во время ремонта.
  • Наличие автомата от перегрузки.
  • Конструкция кондиционера. Для сплит-систем наружный блок коммутируют напрямую к электрощиту, внутренний можно подключить через розетку.

Для промышленных моделей с большой мощностью обязательно подключение без розетки напрямую к распределительному щиту, прокладывается отдельный кабель.

Конструктивные особенности

Если говорить о конструктивных отличиях, вытяжки подразделяются на настенные, настольные, островные, встраиваемые аппараты. Настенные модели чаще выполняются в округлой и прямоугольной форме, что позволяет покрыть всю плоскость варочной панели. Встраиваемые практически не видны глазу, потому что вписываются в мебельный профиль.

Компактные настольные вытяжки устанавливают около варочных панелей, – сегодня это востребовано на небольших кухнях. Островные – популярный вариант для просторных помещений. Модели подвешиваются в потолочной зоне над отдельностоящими плитами.

Современная вытяжная техника представлена в трех видах:

  • рециркуляционная;
  • вытяжная;
  • комбинированная.

При рециркуляции воздух проходит сквозь фильтры, возвращаясь обратно в помещение.

Лучшие модели вытяжек с угольным фильтром

На отводе воздушные массы выводятся в вентиляционное отверстие. Комбинированные могут работать в любом из обозначенных режимов.

Принцип подключения напрямую зависит от типа вытяжки, поэтому советую заранее продумать все тонкости и приобрести оптимальный вариант.

Как подключить кухонную вытяжку: последовательность действий

Элементы, которые будут нужны:

  1. Антивозвратный клапан.
  2. Монтажная пена.
  3. Клей.
  4. Электрическая дрель.
  5. Электрический лобзик.
  6. Гофра.
  7. Силиконовый герметик.
  8. Саморезы.
  9. Дюбели.
  10. Хомут.

Как уже говорилось ранее, установка вытяжки на кухне будет зависеть от ее типа и размещения шахты вентиляции. В данном случае будет рассмотрен монтаж встроенной конструкции в шкаф.

Устройство антивозвратного механизма

Схема установки обратных клапанов при горизонтальном и вертикальном движении воздуха.

  1. Если есть желание произвести качественный монтаж конструкции, то нужно начинать с сооружения короба для хлопушки. Корпус может изготавливаться из алюминия. Для сооружения короба понадобится схема, которая изображена на рис. 2. Если нет времени сооружать подобную конструкцию самостоятельно, можно приобрести готовый специальный клапан, который будет открываться как бабочка. Его нужно установить перед шахтой вентиляции.
  2. Для удобства корпус рекомендуется прикрепить к настенному шкафу, который располагается над плитой. В дальнейшем он будет закреплен более плотно, а все щели будут заделаны монтажной пеной. Чтобы не было резонанса, корпус приклеивается к шкафчику.
  3. Прежде всего примеряется корпус хлопушки, после чего производится разметка на шкафчике под отверстия. После этого будет возможность демонтировать шкаф со стенки и вырезать в стене электрическим лобзиком отверстие под обрамление нижней части. Для этого сначала надо просверлить отверстие в середине разметки, используя большое сверло. После этого надо вставить пилу и вырезать необходимую форму в шкафчике.
  4. Так же производятся отверстия во всех полочках под воздуховод. В верхней стене надо соорудить отверстие квадратной формы с запасом 4-5 мм под хлопушку.

Как подключить воздуховод на кухне?

Для упрощения установки гофры используйте решетку со специальным отверстием.

  1. Для того чтобы подключить воздуховод, надо просунуть гофру в изготовленные отверстия, а в верхней стене шкафчика придать ей необходимую форму квадрата. Гофра обрезается с маленьким запасом, надрезаются углы и загибаются наружу.
  2. Далее шкафчик с гофрой устанавливается на стенку. Не нужно забывать о том, что понадобится обработать все стыки воздуховода с помощью герметика на основе силикона, чтобы не уменьшалась мощность конструкции.
  3. Закрепляется изготовленный короб на шкафчик. Это нужно для того, чтобы он соединял гофру с шахтой вентиляции. Он клеится на силикон, а щели больших размеров заделываются строительной пеной.
  4. После этого можно устанавливать вытяжку в шкафчик. Она прикручивается на саморезы. Если вытяжка закрепляется на стенку, то нужно использовать дюбели.
  5. Гофра закрепляется на вытяжке и фиксируется при помощи хомута. В данном месте герметиком соединение можно не обрабатывать.
  6. Если планируется подключение вытяжки напрямую, то понадобится подсоединить конструкцию воздуховода к шахте вентиляции. Чтобы было удобно их состыковывать, надо применять решетку, которая имеет отверстие круглой формы. Наглядно такая решетка изображена на рис. 3.
  7. Если используются ПВХ воздуховоды, то для их установки понадобится соединить трубы с комплектующими углами и провести до вентиляции.

https://kuhnyamoya.ru/www.youtube.com/watch?v=2ZIgi2rL67A

В процессе установки вентиляции нужно стараться сделать так, чтобы на трубе было как можно меньше изгибов. Это надо для того, чтобы оставалась хорошая тяга воздуха. При любом повороте мощность будет теряться приблизительно на 10%.

Правильное расположение розетки под вытяжку на кухне

Установка источника сети рядом с подвесной вытяжкой является самым распространённым методом подводки электричества. Такое подключение удобно выполнять на проектном этапе возведения кухонных стен. Строительное состояние стен позволяет выполнить подводку электрического провода скрытым методом. При таком расположении выбирают электроприбор скрытого типа.

Источник тока рекомендуется разместить на высоте 20–40 см от рабочей плоскости вытяжки с левой или правой стороны от воздуховода. При выборе стороны учитывается удобство доступа к электроприбору. Некоторые умельцы стараются спрятать его за воздуховод, чтобы подключение не было видно. Но делать включение или отключение вытяжки от сети при такой установке будет крайне неудобным. Эстетическое восприятие уходит на второй план, особенно, в случае срочной необходимости отключения.

Можно смягчить визуальное восприятие источника тока, расположенного сбоку от вытяжки

Для этого требуется уделить должное внимание его цвету и дизайну при покупке. Такое подключение будет правильным и безопасным

В случае когда приходится сталкиваться с установкой розетки на уже готовые стены, применима наружная прокладка электропровода и использование накладного электроприбора. Более правильным является скрытый монтаж, но если речь идёт о стене, выложенной плиткой, то других вариантов не существует.

При открытой прокладке, в соответствии с требованиями безопасности, электрический провод монтируют в специальной пластиковой гофрированной оплётке. Это позволит избежать случайного повреждения электрокабеля.

Возможна прокладка комбинированным методом, т. е. скрытой проводки и накладной розетки или наоборот. Такое исполнение не будет радовать глаз, а сможет выполнять лишь своё прямое назначение.

Важно использовать электропровод сечением 2,5 кв.мм и розетку, рассчитанную на 16 А. Это позволит сохранить сеть подключения потребителей при возникновении перегрузок или использовании не по назначению

Большинству бытовых вытяжек хватает рабочего тока до 10 А. Но при скачках напряжения исполнение электрической части должно иметь запас прочности.

Установка вытяжки внутри верхнего ряда кухонной мебели значительно упростит способ подключения к электрической сети

При такой конструкции вентиляционного оборудования для кухни, важно подать напряжение в верхний ряд скрытым или открытым методом. Для этого часто используют пенал, расположенный вплотную с верхним рядом полок

Монтаж электропроводки внутри мебели придётся выполнять в металлической гофре или специальной пожаробезопасной пластиковой оплётке. Источник тока устанавливают в непосредственной близости к вытяжке на задней или боковой стенке шкафчика.

В соответствии с требованиями безопасности, накладную розетку необходимо устанавливать на несгораемую основу. В качестве последней используют диэлектрическую пластину большей площади, чем основание электроприбора на 10–15 мм с каждой стороны.

Такое подключение будет лучшим с эстетической точки зрения. Технические особенности использования такого монтажа менее позитивны. Электропроводка, проложенная внутри мебели из дерева или ДСП имеет риск возгорания. Четкое соблюдение правил и норм прокладки бытовых электрических сетей позволят минимизировать этот риск.

Существуют разные методики подключения вентиляционного оборудования в бытовых помещениях: на скрутках, посредством автомата или через клемник. Правильным и безопасным во всех отношениях является подключение вытяжки на кухне с помощью розетки. Другие способы имеют большие риски и меньшую надежность.

Установка электророзеток в соответствии с ПУЭ

При работе с электричеством на первом месте должна быть безопасность. Поэтому установить розетку нужно в соответствии с правилами устройства электроустановок. Некоторые из этих правил касаются непосредственно вытяжек:

  1. Электророзетку для воздухоочистителя разрешено устанавливать неподалеку от вентиляционной шахты или навесных шкафчиков. При этом расстояние до вентиляции должна быть не меньше 20 см, а до шкафчиков – не менее 5 см.
  2. Высота электроточки от пола должна составлять не меньше 200 см.
  3. Пропускная способность электророзетки – 15А и более.
  4. Все розетки, которые устанавливаются на кухне, должны иметь степень защиты IP 62 и более. Данная маркировка означает, что у электророзетки самая высокая степень защиты от проникновения пыли, а также имеется защита от капель воды, падающих под углом 15 градусов.
  5. Обязательно должны присутствовать заземляющие контакты с силой тока не меньше 15А.
  6. Суммарная мощность всех приборов, подключаемых к линии, не должна превышать 4 кВт. Если она будет выше данной цифры, то может произойти перегрузка проводки при одновременном включении оборудования в сеть. Если суммарная мощность приборов больше 4 кВт, то для подключения вытяжки необходима отдельная линия. Однако в старых домах проводить такую линию проблематично, так как проводка спрятана внутри стен. В таком случае можно проложить дополнительную проводку по поверхности стены, подключив ее к основной проводке методом шлейфа. Чтобы эта проводка не портила внешний вид помещения, ее можно закрыть декоративными коробами или каналами для кабеля.

При монтаже вытяжки некоторые мастера предлагают вариант подключения конструкции напрямую к линии, без использования розетки. В этом случае соединение проводов осуществляется с помощью клеммников. При таком типе подключения отсутствует возможность самостоятельного включения и выключения прибора, поскольку не используется вилка. Данный способ подключения считается небезопасным, особенно на кухне, поэтому от него лучше отказаться.

Выбираем место для розетки под вытяжку: правила и стандарты

Когда розетка уже выбрана и куплена — нужно выбирать, где ее расположить.

Главные правила, по которым выбирается место для розеток под вытяжку:

  1. Нужно точно решить, где и на какой высоте будет висеть вытяжка (наверное, самое главное правило). Это необходимо, чтобы при выборе места под розетку можно было соблюдать остальные правила и ограничения (расстояния до предметов мебели).
  2. Минимальное расстояние от точки электропитания до кухонной мебели (столешницы, шкафчиков, полок) — 5 см.
  3. Минимальное расстояние от точки электропитания до отверстия вентшахты — 20 см.
  4. Рекомендуется делать розетку не впритык к корпусу вытяжки, а отступать от него примерно на 30 см в сторону. В этом случае до точки питания не будет доходить жар, а также не будут долетать возможные капли воды и жира от плиты.
  5. В обязательном порядке должно быть заземление, сила тока — от 15А.
  6. Общая мощность кухонных приборов не должна превышать 4 кВт. Если сумма мощности кухонного оборудования уже составляет или превышает 4 кВт — для вытяжки нужно проводить отдельную линию, чтобы избежать перегрузки электросети при одновременной работе всех устройств.
  7. Доступ к розетке не должен перекрываться мебелью или техникой, по крайней мере массивной и тяжелой (размещение внутри шкафа — допускается). Во-первых — нужно видеть, в каком состоянии находится точка питания. Во-вторых — в случае неполадок с ней или с проводкой придется отодвигать мебель и технику (а на кухне зачастую отдельный предмет мебели отодвинуть нельзя).

Также рекомендуется точно узнать, какова длина шнура у выбранной модели (если вы ее уже выбрали). Обычно она составляет около 80 см (вариант не общепринятый, но самый распространенный).

Высота розетки для вытяжки: на какой делать?

Рекомендуемая высота установки — 180-200 сантиметров от пола, или 100-110 сантиметров выше стола (плиты).

Оптимальная высота от плиты (столешницы) может рассчитываться по такой формуле:

Hвп + Hв + 5, где:

  • Нвп: высота от вытяжки до плиты;
  • Нв: высота самой вытяжки (корпуса);
  • 5 — половина высоты розетки.

Где делать розетку для «обычной» вытяжки (не встроенной)?

Еще один важный момент: изначально рекомендуется определиться с моделью (или хотя бы с типом вытяжки), а уже потом подбирать, где она будет подключаться к электричеству.

Причина в том, что устройства разных видов имеют свои особенности подключения:

  1. Встроенная (встраиваемая). Устанавливается в шкаф, и розетка обычно располагается там же.
  2. Подвесная (установка осуществляется под кухонным шкафом, или без него). Если установить подвесную вытяжку под шкафчик — то точку электропитания можно сделать внутри него.
  3. Островная (потолочная). Самый сложный вариант в плане монтажа: крепится к потолку, в отдалении от стены. Питание электричеством в этом случае может осуществляться прямым подключением к проводке (подробнее об этом — ниже). Либо, как вариант — точка электропитания делается под потолком.
  4. Угловая, наклонная, каминная, Т-образная. Такие устройства подключаются одинаково, в розетку рядом с местом установки.

Где и как делать розетку для встроенной вытяжки?

Выше уже упоминалось, что для вытяжки, встраиваемой в шкаф, ставить розетку нужно там же (в шкафу). Поэтому изначально нужно иметь хотя бы проект будущей мебели, и уже потом — выбирать место для розетки.

Приступать к работе нужно уже после того, как мебель будет установлена. При этом существует пара важных правил ПУЭ, которые нужно соблюдать:

  1. Розетка должна устанавливаться на несгораемое основание.
  2. «Скрытая» проводка, которая будет проходить внутри кухонной мебели, обязательно должна прокладываться в стальном гофрированном кожухе — для защиты.

На всех ли вытяжках есть вилка?

Основная часть моделей продаются с вилкой. Однако некоторые устройства продаются без нее — просто шнур с проводами на концах. В продаже они редко, но все-таки встречаются, поэтому на всякий случай при покупке стоит уточнить, есть ли у модели вилка.

Как подключить ее в этом случае? Варианты таковы:

  1. Присоединить к проводам вилку, и подключить в розетку обычным способом.
  2. Присоединить через клеммники Wago (Ваго).
  3. Присоединить через клеммную колодку.

Подключение вытяжки без розетки к электричеству (напрямую): стоит ли так делать?

Нужна ли розетка, чтобы подключить вытяжку? Нужна, но не обязательно: при необходимости устройство может подключаться напрямую к проводке, без вилки и розетки — с помощью клеммников.

Такая схема считается небезопасной, и применять ее не рекомендуется. Вдобавок это еще и неудобно: если понадобится снять вытяжку, то отключить такое соединение будет сложнее и дольше.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделитесь с друзьями:
Электрошок
Добавить комментарий

Нажимая на кнопку "Отправить комментарий", я даю согласие на обработку персональных данных и принимаю политику конфиденциальности.

Adblock
detector
