Как установить автоматический выключатель: пошаговый инструктаж по установке

Как подать сигнал на независимый расцепитель из АПС?

Управление независимыми расцепителями по сигналу АПС (автоматической пожарной сигнализации) влечет за собой целый ряд требований.

Причем, эти требования существуют не просто для самого способа управления, а вообще для всей СПЗ (системы противопожарной защиты).

Управление независимым расцепителем должно содержать:

1. Контроль целостности с сигнализацией о ее нарушении

2. Обратная связь о состоянии управляемого автомата.

Следовательно:

1. АПС должна иметь контролируемый выход, способный управлять независимым расцепителем.

2. АПС должна содержать технологический шлейф для контроля состояния автомата, управляемым независимым расцепителем.

Независимый расцепитель в схемах применения совместно с пожарной сигнализацией похож на клапан противопожарных вентилляционых систем.

Но есть существенное отличие — у расцепителя намного меньшее сопротивлением обмотки и намного больший ток потребления, чем у клапана.

Поэтому катушка независимого расцепителя не может находится под напряжением вечно, как у клапана.

Способов правильного управления независимым расцепителем с контролем цепи не так уж и много, если рассматривать только правильные способы — а вообще каких только способов не встречал, реализованных в реальности.

Но правильных только три.

Разница между УЗО и дифавтоматом

Напоследок хотелось бы поговорить о еще одной разновидности УЗО — дифференциальных автоматах

Обратите внимание — не выключателях, а автоматах

Дифференциальный выключатель + автомат = дифференциальный автомат

По сути, это два устройства в одном: дифференциальный выключатель и автомат в одном корпусе. Он одновременно следит как за появлением тока утечки, так и за перегрузкой в линии.

Обратите внимание, на корпусе прибора обозначен не только номинальный рабочий ток (40 А), но и максимальный ток КЗ, который в состоянии выдержать прибор без повреждения (4500 А). Этот параметр говорит лишь о мощности и надежности аварийного разъединителя и его не нужно путать с током отсечки

Сработает этот дифавтомат, конечно, при гораздо меньшем токе — порядка 2−3 номинальных.

Характеризуется дифференциальный автомат следующими параметрами:

  • Номинальный рабочий ток.
  • Максимально допустимый расчетный ток КЗ.
  • Ток отсечки.
  • Дифференциальный ток.
  • Номинальное рабочее напряжение.
  • Род тока.

Такие универсальные устройства стоят несколько дороже, но зато заменят собой сразу и автомат, и УЗО. Подключается дифавтомат так же, как и обычное устройство защиты, но в этом случае последовательно с ним автоматы ставить необязательно.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Я очень люблю расключать питание на автоматических выключателях снизу. На это есть ряд причин.

а) мне удобно б) удобно закидывать на автомат сверху отходящие линии в) экономия проводов в ущерб стоимости шин г) меркантильный интерес . ну и прочее.

И каждый раз слышу одно и тоже

— мы так 30 лет делаем, а почему не знаем — вот сверху и табу — про какие-то подвижные части . хотя в инструкциях написано черным по белому по фигу с какой стороны питание

Хотя я видел у педантных немцев расключение питания снизу, и тоже так делаю))). ¶

не вопрос ПУЭ 7 3.1.6 Автоматические выключатели и предохранители пробочного типа должны присоединяться к сети так, чтобы при вывинченной пробке предохранителя (автоматического выключателя) винтовая гильза предохранителя (автоматического выключателя) оставалась без напряжения. При одностороннем питании присоединение питающего проводника (кабеля или провода) к аппарату защиты должно выполняться, как правило, к неподвижным контактам.

У большинства автоматических выключателей и узо, известных мне на сегодняшний день, расположение не подвижного контакта сверху. ¶

Хороший ответ . убил двух зайцев сразу (конкретный пункт в пуэ и про подвижные части).

Чуточку подкорректирую картинку насчет подвижных /не подвижных контактов. ¶

Не на всех АВ так можно. На автоматах советской промышленности например (КЭАЗ и Контактор до сих пор такие делают) на некоторых строго определено подводить сверху, на некоторых подводить можно снизу, но при этом динамическая стойкость к токам КЗ раза в 1,5 — 2 падает. Так что вот откуда этот миф))), а на современных аппаратах вообще без разницы вроде, хотя думаю при таких вариантах расключения лучше все таки смотреть инструкцию.

P.S. С аккаунта супруги пишу))) ¶

давай-те чуть-чуть сузим круг

моя тема касается ТОЛЬКО АВ

1) модульного исполнения на дин-рейку 2) от 1 до 63 Ампер включительно 3) любого производителя ¶

Ну в таком «узком кругу» конечно без вариантов.

Я же просто написал предположение откуда миф пошел))) ¶

вниз головой тоже можно также можно набросать миллион причин подводить питание сверху. 1.у нас даже схемы электрические рисуют сверху-вниз и слева -направо. и у фрицев также 2.те же шкафы распределения питания(возьмем на пост. ток): ввод сверху и пошло вниз деление на секции, отходящие присоединения. т.к. кабели заходят с кабельного полуэтажа снизу(редко сверху с полок). 3. у меня дома тоже приход-уход сверху(питание и отходящие), но ничто мне не помешало завести питание сверху на АВ)) и т.д.

30 лет делаем и не знаем: знаем. традиционно так сложилось, что при отключении автомата снизу не должно быть напряжения. можно спокойно работать. лень искать,но ПУЭ это еще не все нормативные документы, граждане электрики. это только общая часть

мне вот больше другая вещь «понравилась»: на одном военном объекте попались АВ отечественного производства, у которых блок-контакты состояния работают крест-накрест(Х). такое вижу в первый раз, даже на заводе люди накололись, кто собирал ячейки да и сами АВ — ГО..О редкостное, работают через раз и не в своем номинале. теперь в каждом селе делают ¶

Модель Z-ASA/230

Отключение вентиляции при пожаре через независимый расцепитель Z-ASA/230 происходит очень быстро. Указанная модель производится с подвижными пластинами. Всего здесь имеется шесть пар контактов. Для импульсных выключателей данное устройство подходит идеально

Также важно отметить, что модель способна эксплуатироваться в условиях повышенной влажности. Непосредственно размыкание контактов осуществляется очень быстро

Для дистанционного управления вентиляционной системой указанная установка подходит хорошо. Проводимость тока представленного расцепителя равняется 4.5 мк.

В данном случае выходное напряжение на реле равняется 30 В. Стабилизатор в устройстве установлен без переходника. Транзисторы используются двойного типа. Кенотрон у модели не предусмотрен. Подключение независимого расцепителя к щитку осуществляется через динистор. Установлен он с одной панелью, которая располагается в нижней части корпуса. Перед подключением устройства в первую очередь проверяется отрицательное сопротивление по каждой фазе

Также важно отметить, что проводку важно тщательно изолировать

Почему необходимы знания об электрике

Информации об электрических устройствах, известной со школьных уроков физики, для практического применения недостаточно.

Рядовой потребитель чаще сталкивается с автоматическими выключателями, так как именно они срабатывают в связи с сетевыми перегрузками. Недостаточно просто вернуть рычажок в привычное положение, нужно обязательно разобраться в причинах отключения, иначе в ближайшее время ситуация может повториться.

Чтобы ориентироваться в начинке электрощитка (который, кстати, является обязательным элементом энергосистемы частных домов), необходимо знать состав и назначение всех устройств – импульсных реле, выключателей нагрузки, УЗО и т.д.

Нужно ли уметь самостоятельно менять автоматику? Рекомендуем для начала изучить теорию, а при первом же отключении – и практику. Дело в том, что не всегда существует возможность быстрой помощи профессионалов: в выходной день электрики отдыхают наравне с остальными. А если дом находится на даче или в деревне, лучше познакомиться с электросетью и сопутствующими устройствами досконально.

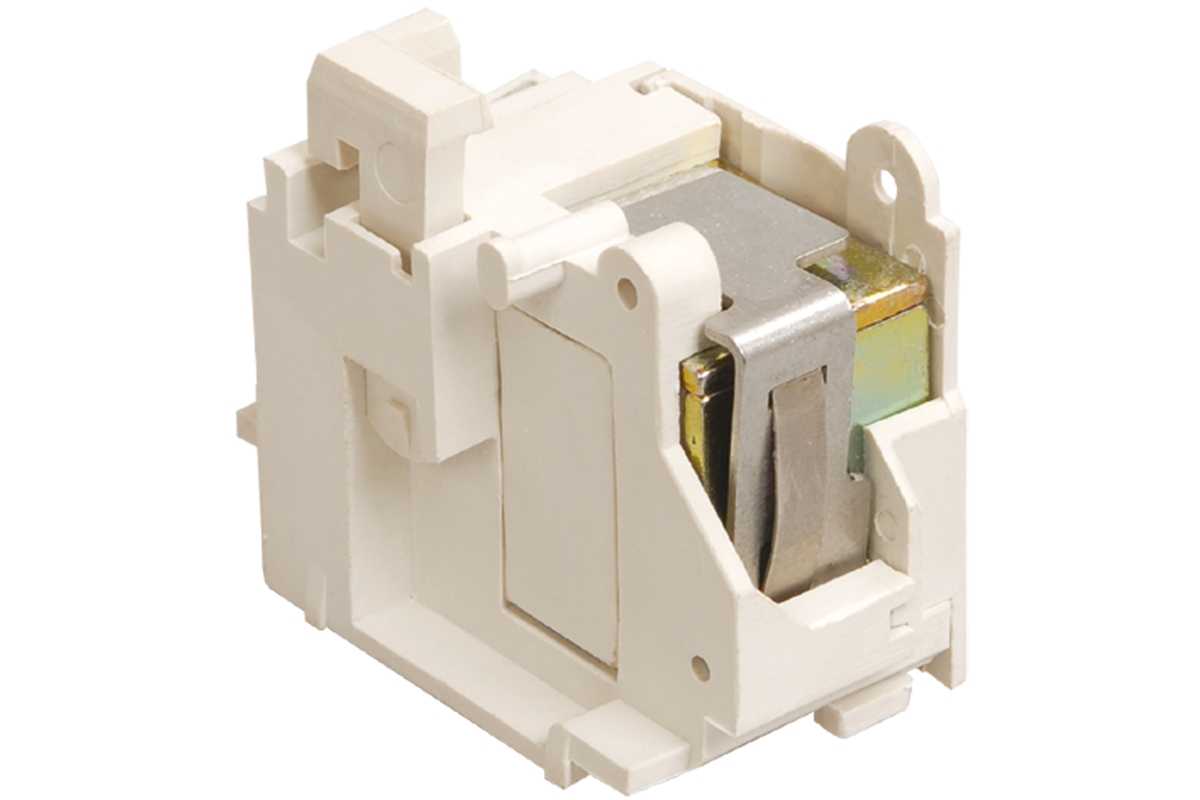

Схемы подключения независимого расцепителя (PH 47)

Если брать во внимание вентиляционную конструкцию, то подключать расцепитель необходимо через динисторы. Соединение выходных проводов в этом случае происходит через изоляторы

Подключение агрегата к автоматическому выключателю осуществляется за счет отрицательного сопротивления на уровне 25 Ом.

Этапы подключения независимого расцепителя к автоматическому выключателю:

  1. Чтобы обеспечить подсоединение с реле, мастера применяют расширитель.
  2. При подключении расцепительного устройства также потребуется проверить пороговое сопротивление системы. Оно не должно быть выше 30 Ом.
  3. Зафиксировать выключатель нужно в силовом щитке.

Обратите внимание! Чтобы проверить напряжение, мастеру следует воспользоваться тестером. Защитная система для электрических сетей

Защитная система для электрических сетей

Независимый расцепитель — коммутационный агрегат, включающий токи, а также проводящий и отключающий их при нормальных условиях в цепи. Он используется для защиты электрических цепей от перегрузок или короткого замыкания. Характерные особенности расцепительного агрегата — многократное применение и стабильное срабатывание в критических случаях.

Условное обозначение сухого контакта на схемах

Чаще всего сигналом типа сухой контакт, является переключение электромеханического реле, именно его упрощенное условное обозначение обычно показывается на схемах:

Такой вид даёт монтажнику всю необходимую для монтажа информацию:

— положение переключаемых контактов — нормально закрытое или нормально открытое

— показывается независимая катушка и отдельные цепи её управления

Это полностью совпадает с определением термина сухой контакт и позволяет избежать множества ошибок при реализации проекта.

Нередко проектировщики показывают безпотенцильный контакт в виде обычного выключателя или переключателя, что неправильно и может ввести в заблуждение неопытного электрика.

Причина отключения автомата из-за короткого замыкания

Но если, вы убедились что все бытовые электроприборы исправны, а автомат все равно выбивает – ищите причину в замыкании электропроводки. Другими словами, необходимо найти то место где фазовый провод соприкасается (коротит) с нулевым проводом. Быстро это сделать иногда не получается и приходится шаг за шагом обследовать все соединения проводов, розетки, выключатели и вилки электроприборов. Бывает, правда, видны явные признаки проблемного места: нагрев, запах гари, появление дыма.

Короткое замыкание может возникнуть, например, при ремонте проводки

Нужно также обратить внимание на люстры и светильники где порой находится причина всех бед. Если же вы не смогли самостоятельно обнаружить в каком месте коротит вызывайте электрика, который с помощью тепловизора, мультиметра и других приборов определить причину короткого замыкания

Отнеситесь к этому вопросу серьезно!

Минусы подключения через контактор на 24В

Более высокая стоимость реализации

Использование дорогостоящего дополнительного оборудования (контактора и трансформатора) значительно увеличивает расходы на подключение, относительно остальных схем. Кроме того, увеличиваются требования к квалификации электрика, осуществляющего монтаж и оплата его труда.

Меньшая надежность

Так как применяется большое количество высокотехнологичного оборудования, увеличивается вероятность выхода из строя одного из элементов цепи и снижает надежность всей системы.

Автоматическое восстановление питания после возврата сухого контакта в исходное состояние

В случаях, когда требуется участие оператора, во включении оборудования после срабатывания сигнала сухого контакта, использовать контактор нельзя, ведь он автоматически подаст напряжения к потребителям.

Выбор той или иной схемы подключения должен осуществляться лишь после тщательного анализа всех достоинств и недостатков каждой. Кроме того, вы можете их комбинировать, совмещать, изменять.

Короткое замыкание в цепи розеток

При мгновенном срабатывании автомата после его включения есть все основания полагать, что мы имеем дело с коротким замыканием – тепловой расцепитель так быстро не сработает. Убедиться в наличии замыкания можно при помощи мультиметра – сопротивление между нулевой рабочей шиной N и выводом автоматического выключателя при коротком замыкании должно быть близко к нулю. Разумеется, проводить подобные измерения можно, только при выключенном автомате.

Коль скоро мы убедились, что причина срабатывания – короткое замыкание, то необходимо выяснить, где именно оно произошло. Автоматические выключатели в щитке должны быть подобраны в соответствии с принципами селективности, а это значит, что сработать должен именно автомат, расположенный ближе всего к месту короткого замыкания. При этом выключатель реагирует только на замыкания в той части цепи, которая расположена после него относительно линии.

Поэтому, скажем, если срабатывает только вводной автоматический выключатель, то место замыкания с большой долей вероятности расположено прямо во вводном щите. При замыкании в пределах квартиры срабатывает групповой выключатель и зачастую вместе с ним – вводной автомат. В этом случае вводной аппарат можно смело включить вновь и выяснить, какая именно группа электроприемников подключена к проблемному проводу – эта группа не будет работать.

Выяснив этот вопрос, можно отключить все эти электроприемники и вновь ввести групповой автомат в работу. Если он не сработал, то причина состоит в неисправности одного из отключенных электроприборов. Найти конкретного виновника можно либо поочередным включением всех электроприемников, либо измерением их входного сопротивления. Второй способ не подходит для приборов, имеющих электронное управление. Неисправный прибор, разумеется, подлежит ремонту.
