Wago клеммники как пользоваться
Чаще всего клеммники Wago используются в распределительных щитах и коробках, а также для подключения осветительного или иного оборудования. С их помощью можно соединять одножильные и многожильные провода. В зависимости от места установки и требований к соединению, выпускаются клеммники различных серий.
Клеммы Wago доступны в двух исполнениях: одноразовые, то есть не допускающие обратного изъятия провода, и многоразовые, в которых он фиксируется путем отведения специального зажима. Как пользоваться клеммниками wago рассмотрим оба варианта на примере двух наиболее популярных серий.
Клеммники Wago 222 серии предполагают многоразовое использование. Для фиксации провода используется специальный рычажок оранжевого цвета. Он позволяет с легкостью разъединить контакт при переналадке схемы или проведении тестирования цепи.
Каждый проводник вставляется в отдельное разъемное гнездо. В основе клеммника применяется плоско-пружинный зажим, позволяющий фиксировать проводники сечением до 4,0 мм2.
Чтобы осуществить монтаж с помощью такой клеммы, следует зачистить изоляцию провода примерно на 1 см, приподнять флажок-зажим, вставить провод и отпустить зажим.
Соединение готово! Благодаря компактному размеру клеммы ее размещение возможно в любом месте, включая компактные коробки под выключатели и розетки. При этом такой вид клеммника не требует опрессовки многожильного проводника .
Клеммы Wago 773 серии предназначены для однократного соединения и только одножильных проводников. Можно соединять и многожильные, но перед этим их наконечники следует опрессовать.
Эти клеммники могут выпускаться с заполнением специальной токопроводящей пастой или без нее. Паста служит для предотвращения окисления алюминиевых проводов. Клеммы с пастой легко отличить, они выпускаются в черном или темно-сером исполнении.
Соединение происходит аналогично: зачищается провод и вставляется до упора. Но, в отличие от разъемного, здесь отсутствует рычажок, а фиксация осуществляется с помощью внутреннего зажима, закусывающего провод и не позволяющего ему выйти обратно.
В случае крайней необходимости можно, прокручивая и применяя достаточное усилие, вынуть провод из клеммника. Но делать это настоятельно не рекомендуется, так как при этом происходит деформация фиксирующего контакта и надежность последующего соединения не гарантирована.
Преимущества продукции WAGO
На основе вышесказанного перечислим основные преимущества клемм Wago:
- 1. Скорость монтажа. Зачистка изоляции и фиксация провода в зажиме занимает буквально несколько секунд;
- 2. Соединение с использованием клеммников Wago. в отличие от скрутки или опрессовки, не требует дополнительной изоляции;
- 3. Возможность производить соединение проводников, имеющих различное сечение и сделанных из разных материалов;
- 4. При необходимости соединение может быть легко переделано. Скрутка проводов, особенно ломких алюминиевых, этого не допускает;
- 5. Возможность производить диагностику цепи не разрывая ее, так как клеммники для соединения проводов снабжены отверстиями для подсоединения индикаторов или других приборов;
- 6. Аккуратность монтажа, способность выполнить соединение в стесненных условиях или если доступная часть провода слишком коротка.
Многие электрики не используют в своей работе клеммы Wago не желая нести дополнительные расходы, связанные с их приобретением. Особенно это касается многоразовых клемм, которые в почти в 2 раза дороже неразъемных.
При этом большинство забывает о том времени, которое будет сэкономлено при использовании подобных изделий. А известное утверждение «время – деньги» к работе электромонтажника имеет самое прямое отношение.
Похожие материалы на сайте:
Многожильные провода
Скрутка многожильных электрических проводов может выполняться разными способами.
Параллельная скрутка
Наиболее простой метод – параллельная скрутка, когда оба зачищенных провода крест на крест накладываются друг на друга в месте зачистки изоляции и одновременно скручиваются. Такое соединение даёт надёжный контакт, но оно будет плохо переносить приложенное усилие на разрыв и вибрацию.
Этот метод лучше применять для медных проводов, когда один из них монолитного, а другой многожильного исполнения. Монолитный провод надо зачистить от изоляции немного больше, чем многожильный. После скручивания из оставшегося медного монолитного хвостика делается дополнительный изгиб в сторону скрутки, за счёт этого соединение получается более надёжным. Такой метод также подходит для скручивания алюминиевых проводников с разным сечением.
Преимущество параллельной скрутки состоит ещё в том, что её можно применять для соединения одновременно более чем двух проводов.
Последовательная скрутка
При последовательном способе каждый соединяемый проводок навивается на другой. Надёжность и контакт у такого соединения будут оптимальными, но применять эту скрутку можно лишь для двух проводов, не более.
Зачищенные жилы сложите крест на крест друг на друга приблизительно посередине оголённого участка и начинайте закручивать. Один провод обходит вокруг другого провода, точно также второй провод намотайте вокруг первого.
Бандажная скрутка
Соединить между собой многожильные провода можно методом бандажной скрутки. При этом соединяемые жилы зачищаются на одинаковую длину и прикладываются параллельно друг к другу. В таком положении они фиксируются третьим проводом, который плотно накручивается на оголённую поверхность соединяемых жил.
Обратите внимание, что при помощи такой скрутки можно соединять жёсткие многожильные провода, но в качестве фиксирующего обязательно надо использовать провод мягкий (гибкий). Чем плотнее вы сделаете навивку фиксирующего провода, тем надёжнее получится контактное соединение
При помощи бандажной скрутки можно соединять более двух проводников.
Скрутка медных и алюминиевых проводов
Нельзя соединять между собой медь и алюминий напрямую. Однако во многих домах проведены именно алюминиевые провода, которые необходимо соединять с медными, и скрутка иногда является единственным способом соединения
В этом случае важно придерживаться определенных правил, которые позволят прослужить такому закреплению максимальный срок
Для начала стоит отметить, что проводники необходимо качественно обвивать друг с другом. Если их диаметр составляет значительную величину, витков должно быть, как минимум 3, а если диаметр составляет до 1 мм, в этом случае потребуется обвивать провод друг с другом более пяти раз, чтобы обеспечить качественную передачу электрического потока
Также, после этого очень важно обработать оголенную поверхность специальным лаком, который обладает свойствами стойкости к воде и влаге.
При соединении медного и алюминиевого провода лучше использовать специальную стальную пластину, размещенную между ними. Это позволит избежать их непосредственного соприкосновения
Таким образом срок службы подобного соединения будет гораздо больше. Если под рукой такой комплектующей части нет, тогда можно прибегнуть к обработке медного оголенного проводка припоем, что также позволит избежать механических контактов этих двух металлов.
Идеальным решением соединения медного и алюминиевого проводника является предварительное нанесение на медную жилу припой. Особенно такую предварительную обработку часто используют при соединении одно- и многожильного провода, когда таким образом провод, состоящий из нескольких проводников, превращается в одножильный.
Скрутка

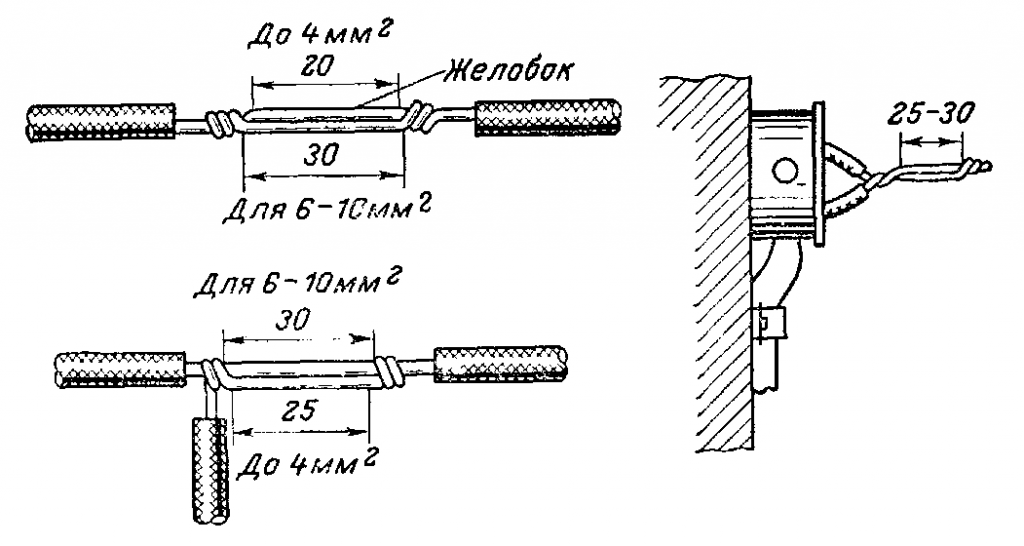

Сделать скрутку можно одним из трех способов:
- простая скрутка;
- бандажная;
- скрутка желобком.
Первый способ чаще всего применяется в быту. Правильно выбранный инструмент, использование колпачков СИЗ позволяет получить хороший контакт.
Данным способом соединяются концы в распределительной коробке.
Бандажная скрутка применяется, чтобы делать соединения проводов большого диаметра. Чтобы обеспечить прочное соединение алюминиевых жил, используется скрутка желобком.
Если технология соединения в распределительной коробке выполняется точно, то контакт может служить долго и надежно.
Все перечисленные виды скрутки требуют определенного навыка в работе.
Указанными способами рекомендуется соединять провода сечением до 10 квадратов. В распределительной коробке бытовой цепи используются провода сечением 1,5 – 2,5 квадрата.
При сечении провода от 6 квадратов и выше колпачки СИЗ в распределительной коробке не применяются.
Чтобы укрепить бандажную скрутку,применяется пайка. Технологическими инструкциями не допускается простая скрутка алюминиевого и медного проводов.
Делать такие соединения можно после предварительного лужения меди.
Для соединения многожильных кабелей и проводов используются все перечисленные способы. Делать все операции в распределительной коробке нужно аккуратно. Особенно в том случае, когда в кабеле больше трех жил.
При выполнении таких работ рекомендуется применять колпачки для скрутки проводов. Перед началом необходимо зачистить концы провода наждачной бумагой.
Если требуется сделать дополнительный отвод на определенном участке линии, то все действия выполняются по стандартной и знакомой схеме.
Чтобы сделать надежную скрутку алюминиевых проводов, от электромонтера требуется теоретическая подготовка и практический навык.
Обладая достаточным опытом, он может быстро выполнить любое подключение. При этом место скрутки — нужно обязательно зачистить. Окись алюминия имеет изолирующие свойства.
Если контакт в месте скрутки греется, то вероятнее всего, что зачистка алюминиевого провода была сделана не качественно. Не секрет, что делать все операции нужно правильно.
Этот закон строго действует в электротехнике. Инструмент у монтера должен быть хорошим и экзамен по правилам эксплуатации электрических установок — он обязан сдавать в определенные сроки.
Изоляция соединения
Важным требованием в процедуре соединения является их изоляция во избежание несчастных случаев. К изоляционным материалам следует отнести:
- полихлорвиниловые трубки;
- изоляционную ленту;
- термоусадочные трубки;
- специальные колпачки изоляторы скрутки.
Способы изоляции проводов
Способы изоляции проводов напрямую зависят от материала, который применяется. Они подразделяются на такие методы, как насаживание, наматывание и прогревание. В первом случае насаживают материал на скручиваемый сегмент. Во втором — выполняются простое наматывание с помощью изоляционной ленты. В третьем — изоляция термоусадочной трубкой предусматривает ее насаживание на токоведущую часть с последующим ее прогреванием.
На вопрос новичков «можно ли изолировать провода изолентой?» следует ответить однозначно положительно. Это один из самых распространенных методов. Основное требование – соблюдение срока годности материала и отсутствие видимых повреждений.
Несмотря на то, что с первого взгляда процедура скручивания электропроводящих жил кажется несложной, обязательно требуется ответственный подход к делу.
Скрутка проводов — один из методов, когда необходимо выполнить ответвление либо дополнительное соединение проводки. Однако по ПУЭ ее запрещено применять. Но зная, как правильно сделать скрутку проводов, реально избежать непредвиденных случаев, особенно замыкания, которое часто чревато возгоранием.
В чем опасность такого соединения?
Скрутка – это самый простой, и в тоже время сложный способ соединения проводов. Сразу отметим, что в ПУЭ 2.1.21 () перечислены все разрешенные методы соединений, и скрутки в их числе нет. Она запрещена!
2.1.21. Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т. п.) в соответствии с действующими инструкциями, утвержденными в установленном порядке.
Если при скручивании вы плохо затяните соединяемые жилы – контакт будет плохим, с высоким . Даже если вы затяните хорошо – скрутка может ослабнуть. Такой контакт будет греться. Причем тем сильнее, чем больший ток будет через него течь. От нагрева «поплывёт» изоляция, а из-за этого произойдет короткое замыкание, со всеми вытекающими последствиями – искры, возгорание, поражение электрическим током!
Не зря правилами ПУЭ строго запрещено использовать данный способ в электромонтажных работах. Несмотря на это большая часть электриков, и даже опытных, использует данный метод в повседневных ремонтных работах.
Скрутку если и применять, то только для проверки работоспособности цепей или организации очень кратковременных линий, например на время ремонта для подключения электроинструмента и прочего. Но и в этом случае лучше воспользоваться разнообразными клеммниками.
Итак, как же правильно сделать скрутку проводов? Об этом мы сейчас и поговорим!
Подготовка к скручиванию
Перед скручиванием с токоведущих жил необходимо снять слой защитной изоляции. Обычно эта операция производится при помощи ножа. Во время работы нужно стараться не повредить лезвием инструмента металлический токовод. В противном случае он способен надломиться в ослабленном месте. В особенности это касается мягких многопроволочных жил кабелей.
Если снимать изоляцию предстоит с алюминиевого кабеля, то необходимо избегать его перегибов. Этот металл плохо справляется с частыми деформациями. Поэтому кабель из алюминия способен сломаться во время зачистки.
Снятие изоляции с кабеля
Винтовые зажимы
Это крепление очень широко применяется при соединении к проводам выключателей, электрических розеток, приборов освещения и иной электроарматуры. Винтовые зажимы зачастую используют при сборке электрических щитов, так они дают возможность произвести аккуратный и быстрый монтаж.
К явным преимуществам зажимов относится и отсутствие надобности изолировать крепление. При помощи этих зажимов можно крепить провода из различных металлов (медь и алюминий).
Безусловно, существуют и недостатки. В зажимы не получится установить многожильный кабель – его нужно предварительно опрессовать или пропаять. Помимо этого, винтовые зажимы нуждаются в обслуживании – их необходимо время от времени подкручивать, чтобы не допустить ослабления соединения. В общем, если к участкам соединений есть свободный подход, то винтовые зажимы являются недорогим и надежным решением.
Способы соединения проводов
Из-за своей простоты, наиболее часто встречающийся способ. Для этого достаточно взять два провода, снять изоляцию (для надежной скрутки изоляция снимается не менее 5 см), затем оголенные жилы скручиваются между собой.
Изолируются скрученные оголенные жилы обычной изолирующей ПХВ лентой. В место изолирующей ленты можно использовать специальные «колпачки для скрутки». Колпачки для скрутки накручиваются на соединенные провода, тем самым изолируют оголенные части и дополнительно поджимают электрический контакт.
Не допустимо соединение скруткой проводов разнородных металлов, например, медь и алюминий.
С помощью пайки монтаж соединений занимает чуть больше времени, однако этот способ белее надежный, чем обычной скруткой. При скрутке контактов, на сколько бы она не была качественной, места соединения имеют некоторое сопротивление и при протекании тока скрученные контакты перегреваются.
Последствия не качественной скрутки — это оплавление изоляции в местах соединений, короткое замыкание и пожар. Пайка гарантирует надежный электрический контакт с малым сопротивлением и необходимой механической прочностью. Для пайки применяют обычный оловянно-свинцовый припой и канифоль.
Сама клеммная колодка представляет собой изолирующую пластину с контактами. С помощью клеммных колодок можно соединять медные провода с алюминиевыми. Клеммные колодки по способу закрепления в них проводов делятся на клеммники с затягивающим винтом и на клеммники с прижимающими пластинами.
Клеммные колодки у которых провода прижимаются винтом имеют один недостаток. В них провод можно повредить самим витом при затягивании контакта. Особенно актуально при подсоединении алюминиевых или многожильных проводов.
Колодки с прижимающими пластинами более надежны по сравнению с винтовыми, так как при затягивании провод прижимается к клемме пластиной.
Наверное, самый быстрый и эффективный способ соединения проводов. Для этого с токопроводящей жилы снимается изоляция и вставляется в клемму. Отличаются от винтовых тем что провода фиксируются не винтом, а пружинным зажимом.
На сегодняшний день зажимов пружинного типа очень много, самые распространенные из них это клеммники фирмы «Wago». Используются для соединения как мягких многожильных, так и одножильных проводов разного сечения.
С помощью таких клемм также можно производить соединение медных и алюминиевых проводов. Для этого используются специальные клеммники «Wago». В них используются контакты из биметаллической пластины покрытые специальной пастой, которая предотвращает окисление проводов.
Ответвительные и соединительные сжимы или как их называют в народе «орех электромонтажный» служат для подсоединения электропроводов к магистрали линии без создания ее разрыва.
Сам сжим состоит из трех металлических пластин с винтами и изолирующей коробки, в которой располагаются эти пластины. Ответвительный сжим часто применяют для соединения медных и алюминиевых проводов, например, для присоединения к воздушной линии из алюминия.
Скрутка. Соединение проводов скруткой.
Скрутка оголенных проводов как способ соединения в «Правилах устройства электроустановок» (ПУЭ) не включена. Но несмотря на это многие опытные электромонтажники рассматривают правильно выполненную скрутку как вполне надежное и качественное соединение, утверждая, что переходное сопротивление в нем практически не отличается от сопротивления в целом проводнике. Как бы то ни было, хорошую скрутку можно считать одним из этапов соединения проводов пайкой, сваркой или колпачками СИЗ. Поэтому качественно выполненная скрутка является залогом надежности всей электрической проводки.
Если провода соединены по принципу «как получилось», в месте их контакта может возникнуть большое переходное сопротивление со всеми отрицательными последствиями.
В зависимости от типа соединения скрутка может выполняться несколькими способами, которые при небольшом переходном сопротивлении способны обеспечить вполне надежное соединение.
Вначале аккуратно удаляется изоляция без повреждения жилы провода. Оголенные на длину не менее 3—4 см участки жил обрабатываются ацетоном или уайт-спиритом, зачищаются наждачной бумагой до металлического блеска и плотно скручиваются пассатижами.
Скручивание многожильных проводов
Можно применить предыдущие описания работ для таких жил, но это не даст надежного механического контакта. Поэтому поступают следующим образом:
- многожильные провода распушиваются (жилы разводятся по сторонам) и делятся на две «косички». Можно сделать и несколько косичек, в зависимости от сечения провода.
- провода накладываются один на другой и скручиваются по одной косичке из каждого провода между собой
- в конце две «косы» полученные из четырех, сплетаются в одну цельную скрутку
- в итоге получается надежная, с хорошим механическим контактом скрутка
Очень часто именно скрутка проводов используется как основной метод их соединения. Делать скрутки правильно способен не каждый. Даже мастера подчас пренебрегают элементарными правилами соединения проводников.
Стоит подробнее поговорить о том, какие виды скруток бывают, а так же о том, как правильно делать те или иные виды скруток.
Стоит сразу отметить тот факт, что ГОСТ гласит, что скрутки в жилой квартире вообще непримлемы как способ соединения проводников. Однако некоторые люди все же берут его на заметку. Существует несколько основных видов скруток, которые используются в зависимости от того, какой тип провода используется.
Параллельная скрутка используется в тех случаях, если речь идет о скрутке двух одножильных проводов. Это применительно в основном к алюминию.
В этом случае площадь контакта получается достаточно большой, поэтому данный способ рассматривается как основной, если речь идет о тонком алюминии.
В том случае, если речь идет о соединении двух одножильных проводов, которые имеют достаточно большую площадь сечения, стоит использовать бандажную скрутку.
В этом случае бандаж одевается на провода. Его нужно делать из того же материала, что и сам провод или кабель. Так же эффективный способ. При скрутке не стоит забывать о качественной изоляции проводников.
Если речь идет о медных проводах, то они зачастую делаются многожильными. Здесь не нужен никакой дополнительный бандаж, а параллельное соединение неэффективно.
Здесь используется метод соединения проводников косичкой. Косичка образуется путем скрутки проводников, идущих от разных проводов, друг с другом. Метод самый распространенный.
скрутка проводов используется достаточно часто, если необходимо соединить их между собой. Этот метод считается весьма эффективным, хотя, по всем правилам и стандартам его нельзя применять в квартире.
Однако многие, даже профессиональные электрики, это делают. Поэтому о скрутке стоит поговорить подробнее. Чаще всего в домах используется многожильная медная проводка.
Именно поэтому здесь используется метод скрутки косичкой. Сначала провода нужно зачистить, а затем освободить достаточно большую их часть от изоляции. После этого они прикладываются перпендикулярно друг к другу, и начинается сам процесс скрутки.
Одной рукой этом случае нужно удерживать провода, а другой производить движения по окружности. В результате получается некое подобие косички. Отличное решение любой проблемы в доме.
После того, как провода скручены между собой, их необходимо заизолировать. Для этого можно использовать самую обыкновенную изоленту, а так же использовать термоусадку. Это весьма эффективный способ изоляции проводников.
Паять скрутки можно, но для этого необходимо уметь пользоваться паяльником. Это устройство может иметь самую разнообразную мощность. Все зависит от того, какие провода с его помощью соединяются.
Для бытовых нужд будет достаточно паяльника, имеющего мощность 100 Ватт. Для начала стоит сделать скрутку двух проводников, затем подключить паяльник в розетку. Он будет нагреваться. Для этого может понадобиться минут десять.
Затем жало паяльника опускается в канифоль, которая должна начинать кипеть при одном прикосновении. Это будет означать, что устройство прогрето хорошо.
После этого паяльник с канифолью помещается в припой. Здесь нужно брать столько олова, сколько необходимо для того, чтобы можно было пропитать всю скрутку, то есть ни один провод не должен остаться торчащим наружу.
В этом случае припой может попросту отвалиться. После этого стоит подождать, пока припой застынет. Затем можно проверить качество соединения. Если все сделано четко и правильно, то можно наносить изоляцию и эксплуатировать проводку.
